Vue Éclatée OM 106J/17,5H Cat.2012
Retrouvez les pièces détachées, références et repères disponibles pour OM 106J/17,5H Cat.2012.

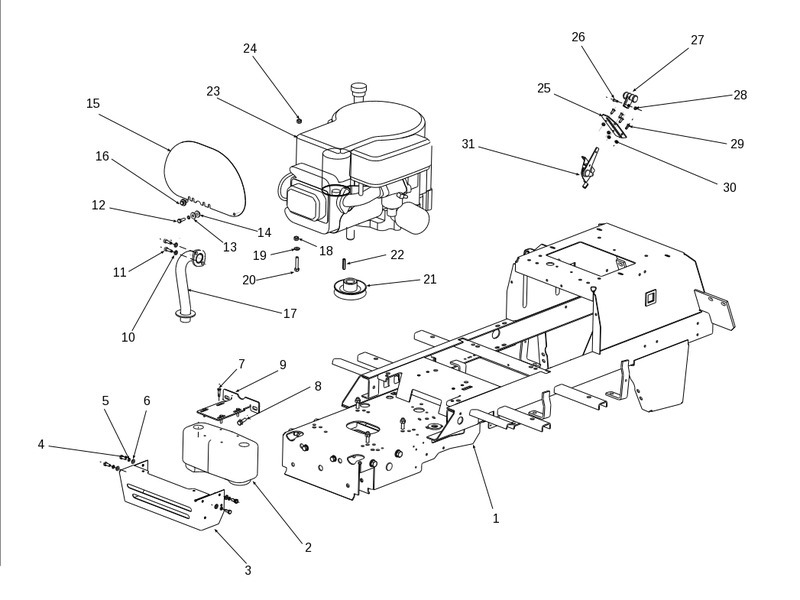

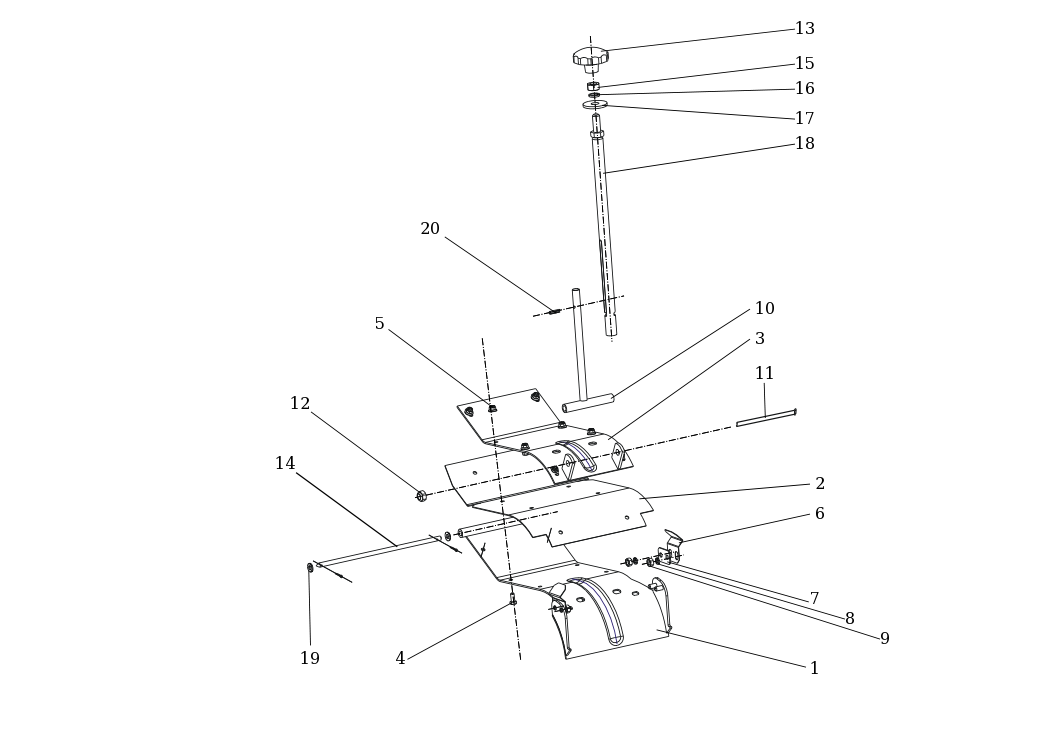

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532912962773 | Châssis | Disponible | Voir la pièce |
| 2 | SGN443900118 | Pot | Disponible | Voir la pièce |
| 3 | SGS532085422153 | Couvercle | Disponible | Voir la pièce |
| 4 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 5 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 6 | SGN311214501 | Rondelle | Disponible | Voir la pièce |
| 7 | SGN309315016 | Vis | Disponible | Voir la pièce |
| 8 | SGN309503005 | Vis | Disponible | Voir la pièce |
| 9 | SGS532113405013 | Support | Disponible | Voir la pièce |
| 10 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 11 | SGN309579502 | Vis | Disponible | Voir la pièce |
| 12 | SGN309579508 | Vis | Disponible | Voir la pièce |
| 13 | SGN311214501 | Rondelle | Disponible | Voir la pièce |
| 14 | SGN311212516 | Rondelle | Disponible | Voir la pièce |
| 15 | SGS532085323913 | Protection | Disponible | Voir la pièce |
| 16 | SGS532095212873 | Bague | Disponible | Voir la pièce |
| 17 | SGS532927442363 | Tuyau | Disponible | Voir la pièce |
| 18 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 19 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 20 | SGN309503543 | Vis | Disponible | Voir la pièce |
| 21 | SGN532150439 | Poulie | Disponible | Voir la pièce |
| 22 | SGN311726101 | Key | Disponible | Voir la pièce |
| 23 | SGN482349021 | Moteur | Disponible | Voir la pièce |
| 24 | SGN311122501 | Ecrou | Disponible | Voir la pièce |
| 25 | SGS532080302873 | Renforcement | Disponible | Voir la pièce |
| 26 | SGN309231535 | Screw | Disponible | Voir la pièce |
| 27 | SGN443900138 | Manette gaz | Disponible | Voir la pièce |
| 28 | SGN311129514 | Nut | Disponible | Voir la pièce |
| 29 | SGN309251515 | Vis | Disponible | Voir la pièce |
| 30 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 31 | SGN000443001 | Levier | Disponible | Voir la pièce |

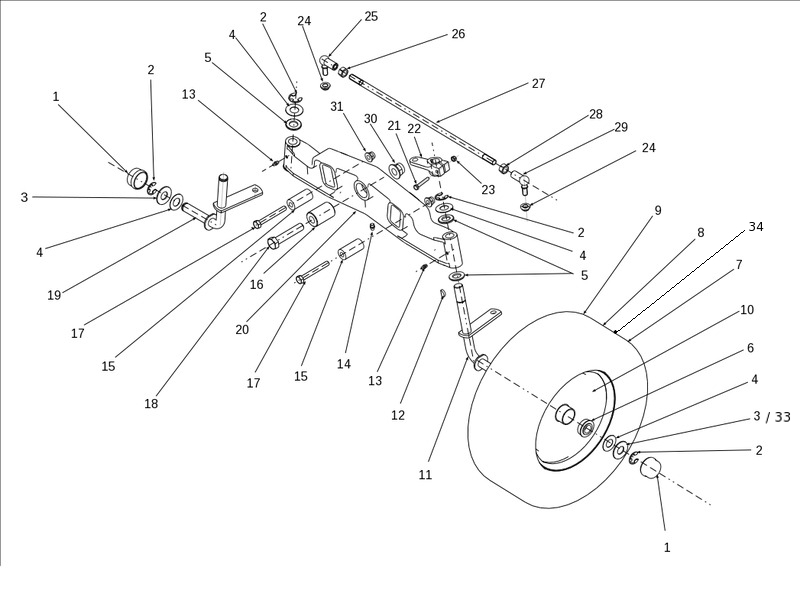

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532150915 | Couverture | Disponible | Voir la pièce |
| 1 | SGN532150915 | Couverture | Disponible | Voir la pièce |
| 2 | SGN311732008 | Bague | Disponible | Voir la pièce |
| 2 | SGN311732008 | Bague | Disponible | Voir la pièce |
| 2 | SGN311732008 | Bague | Disponible | Voir la pièce |
| 2 | SGN311732008 | Bague | Disponible | Voir la pièce |
| 3 | SGS532092208363 | Rondelle | Disponible | Voir la pièce |
| 3 | SGS532092208363 | Rondelle | Disponible | Voir la pièce |
| 4 | SGS532092208383 | Rondelle | Disponible | Voir la pièce |
| 4 | SGS532092208383 | Rondelle | Disponible | Voir la pièce |
| 4 | SGS532092208383 | Rondelle | Disponible | Voir la pièce |
| 4 | SGS532092208383 | Rondelle | Disponible | Voir la pièce |
| 5 | SGN311210514 | Rondelle | Disponible | Voir la pièce |
| 5 | SGN311210514 | Rondelle | Disponible | Voir la pièce |
| 6 | SGN324196019 | Roulement | Disponible | Voir la pièce |
| 7 | SGN532940164 | Roue avant | Disponible | Voir la pièce |
| 8 | SGN274161023 | Bandage av | Disponible | Voir la pièce |
| 9 | SGN000532135 | Soupape | Disponible | Voir la pièce |
| 10 | SGN325111024 | Enjoliveur | Disponible | Voir la pièce |
| 11 | SGS532916432143BR | Pivot | Non reliée | |
| 12 | SGN311728003 | Clé | Disponible | Voir la pièce |
| 13 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 13 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 14 | SGN425111016 | Graisseur | Disponible | Voir la pièce |
| 15 | SGN532150543 | Entretoise | Disponible | Voir la pièce |
| 15 | SGN532150543 | Entretoise | Disponible | Voir la pièce |
| 16 | SGS532093202793 | Pivot | Disponible | Voir la pièce |
| 17 | SGN309501527 | Couvercle | Disponible | Voir la pièce |
| 17 | SGN309501527 | Couvercle | Disponible | Voir la pièce |
| 18 | SGN309501524 | Vis | Disponible | Voir la pièce |
| 19 | SGS532916432153 | Pivot | Disponible | Voir la pièce |
| 20 | SGS532016542063 | Assieu anterieur | Disponible | Voir la pièce |
| 21 | SGN309203524 | Vis hex | Disponible | Voir la pièce |
| 22 | SGS532080503603 | Levier | Disponible | Voir la pièce |
| 23 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 24 | SGN311129521 | Ecrou | Disponible | Voir la pièce |
| 24 | SGN311129521 | Ecrou | Disponible | Voir la pièce |
| 25 | SGN442073020 | Angulaire | Disponible | Voir la pièce |
| 26 | SGN311120504 | Ecrou hex | Disponible | Voir la pièce |
| 27 | SGN532980126 | Bielle | Disponible | Voir la pièce |
| 28 | SGN311120539 | Ecrou | Disponible | Voir la pièce |
| 29 | SGN442073019 | Angulaire | Disponible | Voir la pièce |
| 30 | SGN311129527 | Ecrou | Disponible | Voir la pièce |
| 31 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 33 | SGS532092208153 | Rondelle | Disponible | Voir la pièce |
| 34 | SGN000532125 | Chambre a aire | Disponible | Voir la pièce |

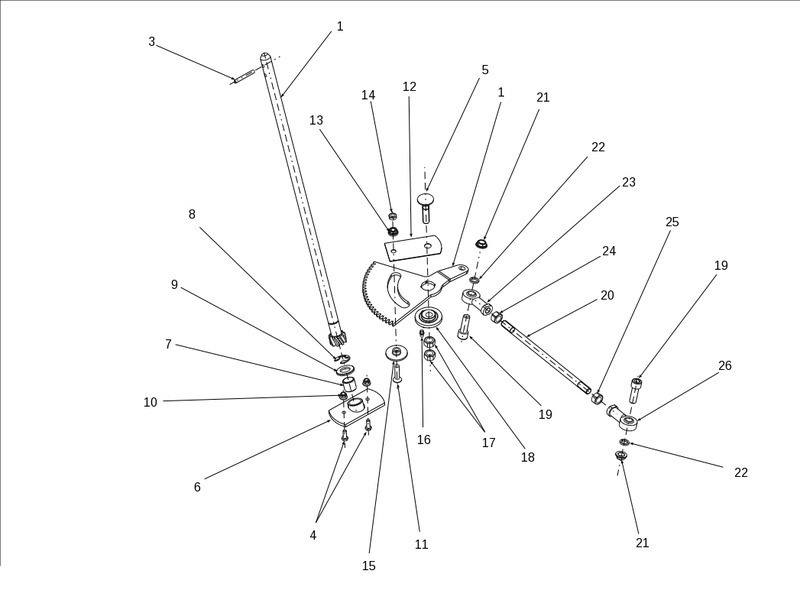

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68120021 | Jeu pignon et engrenage | Disponible | Voir la pièce |
| 1 | 68120021 | Jeu pignon et engrenage | Disponible | Voir la pièce |
| 3 | SGN315238031 | Pivot | Disponible | Voir la pièce |
| 4 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 5 | SGN309019522 | Vis | Disponible | Voir la pièce |
| 6 | SGS532938542043 | Roulement | Disponible | Voir la pièce |
| 7 | SGN323721002 | Roulement | Disponible | Voir la pièce |
| 8 | SGN311732008 | Bague | Disponible | Voir la pièce |
| 9 | SGN311210514 | Rondelle | Disponible | Voir la pièce |
| 10 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 11 | SGN309578534 | Vis | Disponible | Voir la pièce |
| 12 | SGS532113322803 | Plaquette | Disponible | Voir la pièce |
| 13 | SGN311129520 | Ecrou | Disponible | Voir la pièce |
| 14 | SGN311120520 | Ecrou | Disponible | Voir la pièce |
| 15 | SGS532195202593 | Entretoise | Disponible | Voir la pièce |
| 16 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 17 | SGN311150505 | Ecrou | Disponible | Voir la pièce |
| 18 | SGS532080272033 | Came | Disponible | Voir la pièce |
| 19 | SGN309543522 | Vis | Disponible | Voir la pièce |
| 19 | SGN309543522 | Vis | Disponible | Voir la pièce |
| 20 | SGN532980139 | Bielle | Disponible | Voir la pièce |
| 21 | SGN311129521 | Ecrou | Disponible | Voir la pièce |
| 21 | SGN311129521 | Ecrou | Disponible | Voir la pièce |
| 22 | SGN311214504 | Rondelle | Disponible | Voir la pièce |
| 22 | SGN311214504 | Rondelle | Disponible | Voir la pièce |
| 23 | SGN442073028 | Connection | Disponible | Voir la pièce |
| 24 | SGN311150505 | Ecrou | Disponible | Voir la pièce |
| 25 | SGN315238059R | Pivot | Non reliée | |
| 26 | SGN442073029 | Connection | Disponible | Voir la pièce |

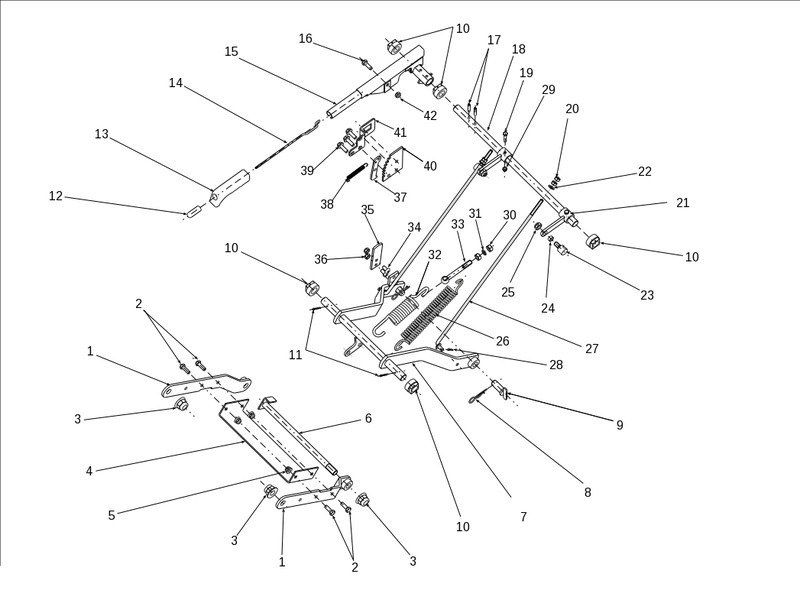

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532980508223 | Bras | Disponible | Voir la pièce |
| 1 | SGS532980508223 | Bras | Disponible | Voir la pièce |
| 2 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 2 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 3 | SGN311129527 | Ecrou | Disponible | Voir la pièce |
| 3 | SGN311129527 | Ecrou | Disponible | Voir la pièce |
| 3 | SGN311129527 | Ecrou | Disponible | Voir la pièce |
| 4 | SGS532080503673 | Support | Disponible | Voir la pièce |
| 5 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 6 | SGS532938122533 | Arbre | Disponible | Voir la pièce |
| 7 | SGS532980508203 | Bras de levage | Disponible | Voir la pièce |
| 8 | SGN315238003 | Goupille | Disponible | Voir la pièce |
| 9 | SGS532993462343 | Pivot | Disponible | Voir la pièce |
| 10 | SGN722643022 | Bague | Disponible | Voir la pièce |
| 10 | SGN722643022 | Bague | Disponible | Voir la pièce |
| 10 | SGN722643022 | Bague | Disponible | Voir la pièce |
| 10 | SGN722643022 | Bague | Disponible | Voir la pièce |
| 11 | SGN311338517 | Pivot | Disponible | Voir la pièce |
| 12 | SGN722643016 | Crochet | Disponible | Voir la pièce |
| 13 | SGN532150049 | Poignee | Disponible | Voir la pièce |
| 14 | SGN315238034 | Tige | Disponible | Voir la pièce |
| 15 | SGS532980522163 | Levier | Disponible | Voir la pièce |
| 16 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 17 | SGN315238041 | Pivot | Disponible | Voir la pièce |
| 18 | SGS532038102853 | Arbre | Disponible | Voir la pièce |
| 19 | SGN309501568 | Vis | Disponible | Voir la pièce |
| 20 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 21 | SGS532980462853 | Bras complet | Disponible | Voir la pièce |
| 22 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 23 | SGN532150507 | Vis | Disponible | Voir la pièce |
| 24 | SGS532195203273 | Entretoise | Disponible | Voir la pièce |
| 25 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 26 | SGN315231193 | Ressort | Disponible | Voir la pièce |
| 27 | SGN532980141 | Entretoise | Disponible | Voir la pièce |
| 28 | SGN311338516 | Pivot | Disponible | Voir la pièce |
| 29 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 30 | SGN311150506 | Ecrou | Disponible | Voir la pièce |
| 31 | SGN311214503 | Rondelle | Disponible | Voir la pièce |
| 32 | SGN315231165 | Ressort | Disponible | Voir la pièce |
| 33 | SGN309599018 | Vis | Disponible | Voir la pièce |
| 34 | SGN309578511 | Vis | Disponible | Voir la pièce |
| 35 | SGS532114327223 | Kit masselotes | Disponible | Voir la pièce |
| 36 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 37 | SGS532037322113 | Plaquette | Disponible | Voir la pièce |
| 38 | SGN315231158 | Ressort | Disponible | Voir la pièce |
| 39 | SGN309503005 | Vis | Disponible | Voir la pièce |
| 40 | SGS532037322183 | Engrenage | Disponible | Voir la pièce |
| 41 | SGS532113414183 | Support | Disponible | Voir la pièce |
| 42 | SGN311129501 | Ecrou | Disponible | Voir la pièce |

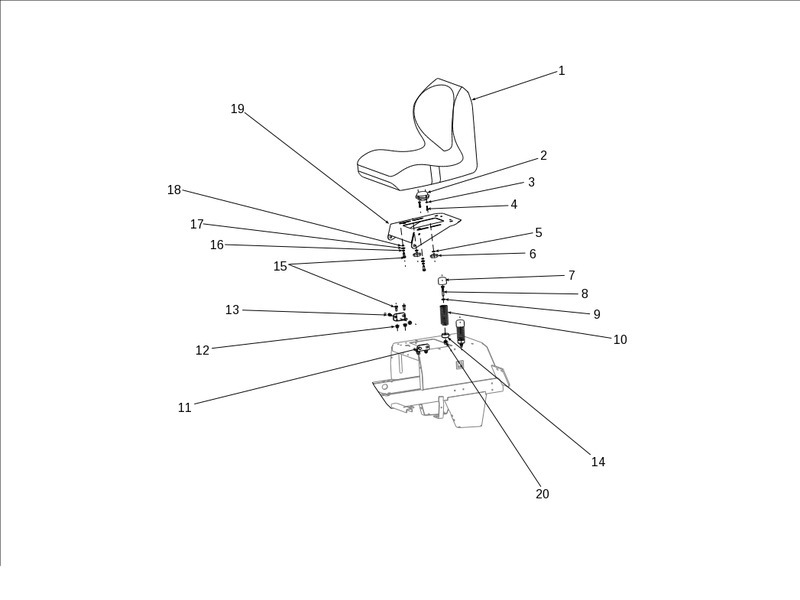

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532150891 | Siege | Disponible | Voir la pièce |
| 2 | SGN345359005 | Micro-interrupteur | Disponible | Voir la pièce |
| 3 | SGN311212515 | Rondelle | Disponible | Voir la pièce |
| 4 | SGN309315015 | Vis | Disponible | Voir la pièce |
| 5 | SGN311213503 | Rondelle | Disponible | Voir la pièce |
| 6 | SGN532150213 | Ecrou | Disponible | Voir la pièce |
| 7 | SGN532150208 | Couvercle | Disponible | Voir la pièce |
| 8 | SGN309503559 | Vis | Disponible | Voir la pièce |
| 9 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 10 | SGN315231124 | Ressort | Disponible | Voir la pièce |
| 11 | SGS532113402403B | Support | Non reliée | |
| 12 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 13 | SGN309599012 | Vis | Disponible | Voir la pièce |
| 14 | SGS532195203713 | Entretoise | Disponible | Voir la pièce |
| 15 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 16 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 17 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 18 | SGN311219002 | Rondelle | Disponible | Voir la pièce |
| 19 | SGS532018472433 | Support siege | Disponible | Voir la pièce |
| 20 | SGN311129501 | Ecrou | Disponible | Voir la pièce |

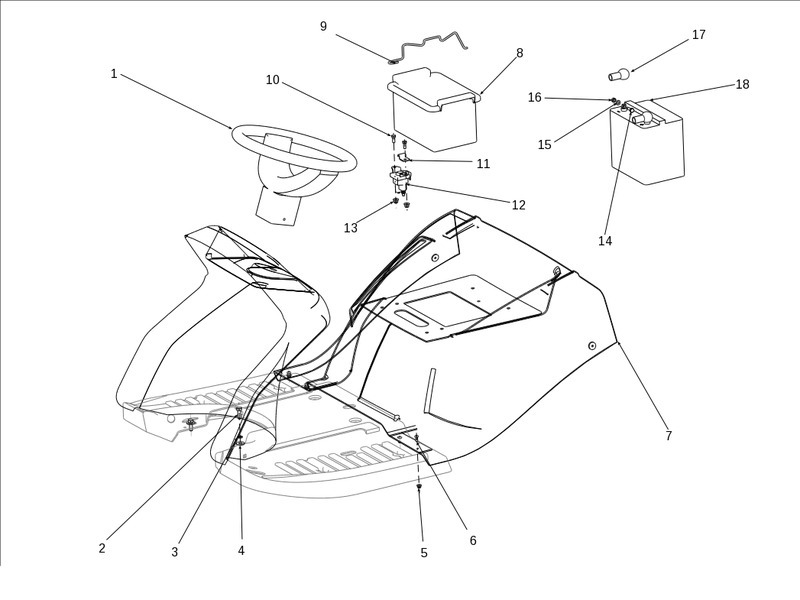

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN443821006 | Volant | Disponible | Voir la pièce |
| 2 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 3 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 4 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 5 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 6 | SGN309578532 | Screw | Disponible | Voir la pièce |
| 7 | SGN532150859 | Capot arrière | Disponible | Voir la pièce |
| 7 | SGN532151009 | Capot arrière (orange) | Disponible | Voir la pièce |
| 8 | SGN232130001 | Boitier batterie | Disponible | Voir la pièce |
| 9 | SGN532880041 | Support | Disponible | Voir la pièce |
| 10 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 11 | SGS532113413453 | Bague | Disponible | Voir la pièce |
| 12 | SGN532151619 | Solenoide | Disponible | Voir la pièce |
| 13 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 14 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 15 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 16 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 17 | SGN273125006 | Couvercle | Disponible | Voir la pièce |
| 18 | SGN346211006R | Batterie | Non reliée |

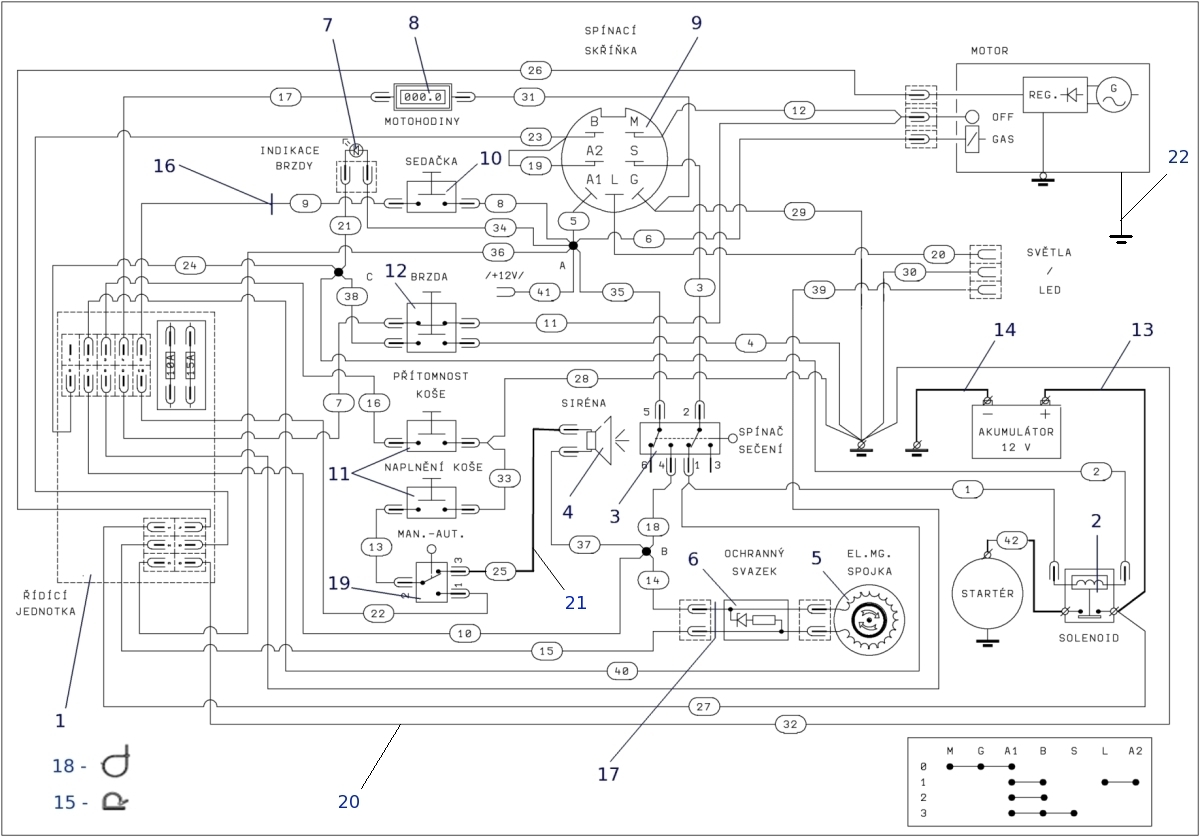

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN341271162 | Schéma électrique | Disponible | Voir la pièce |
| 2 | SGN532151619 | Solenoide | Disponible | Voir la pièce |
| 3 | SGN345329022 | Interrupteur | Disponible | Voir la pièce |
| 4 | SGN443312021 | Accul | Disponible | Voir la pièce |
| 5 | SGN339242008 | Clutch | Disponible | Voir la pièce |
| 6 | SGN341271052 | Diode | Disponible | Voir la pièce |
| 7 | SGN443312022 | Lumière | Disponible | Voir la pièce |
| 8 | SGN443433003 | Compteur | Disponible | Voir la pièce |
| 9 | SGN443861007 | Boite interructeur | Disponible | Voir la pièce |
| 10 | SGN532150990 | Interrupteur siege | Disponible | Voir la pièce |
| 11 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 12 | SGN532150994 | Interrupteur | Disponible | Voir la pièce |
| 13 | SGN341271005 | Conducteur | Disponible | Voir la pièce |
| 14 | SGN341271021 | Conducteur | Disponible | Voir la pièce |
| 15 | SGN532150211 | Charniere | Disponible | Voir la pièce |
| 16 | - | N | Non reliée | |
| 17 | - | N | Non reliée | |
| 18 | - | N | Non reliée | |
| 19 | - | N | Non reliée | |
| 20 | - | N | Non reliée | |
| 21 | - | N | Non reliée | |
| 22 | - | N | Non reliée |

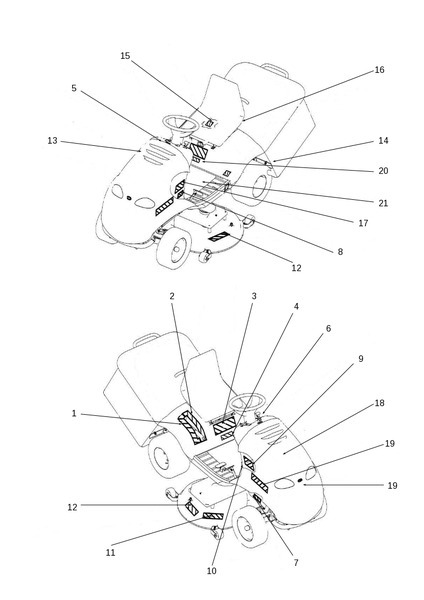

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN283292615 | Etiquette | Disponible | Voir la pièce |
| 2 | SGN283292614 | Etiquette | Disponible | Voir la pièce |
| 3 | SGN283292228 | Etiquette | Disponible | Voir la pièce |
| 4 | SGN283292159 | Etiquette | Disponible | Voir la pièce |
| 5 | SGN283292705 | Etiquette | Disponible | Voir la pièce |
| 6 | SGN283292704 | Etiquette | Disponible | Voir la pièce |
| 7 | SGN283292223 | Etiquette | Disponible | Voir la pièce |
| 8 | SGN283293029 | Etiquette | Disponible | Voir la pièce |
| 9 | SGN283292327 | Etiquette | Disponible | Voir la pièce |
| 10 | SGN283292230 | Etiquette | Disponible | Voir la pièce |
| 11 | SGN283292437 | Etiquette | Disponible | Voir la pièce |
| 12 | SGN283292121 | Etiquette | Disponible | Voir la pièce |
| 12 | SGN283292121 | Etiquette | Disponible | Voir la pièce |
| 13 | SGN735411025 | Etiquette | Disponible | Voir la pièce |
| 14 | SGN283292129 | Etiquette | Disponible | Voir la pièce |
| 15 | SGN283292636 | Etiquette | Disponible | Voir la pièce |
| 16 | SGN283292126 | Etiquette | Disponible | Voir la pièce |
| 17 | SGN283292696 | Etiquette | Disponible | Voir la pièce |
| 18 | SGN735411026 | Etiquette | Disponible | Voir la pièce |
| 19 | SGS532986013993 | Kit de plaquettes | Disponible | Voir la pièce |
| 19 | SGS532986013993 | Kit de plaquettes | Disponible | Voir la pièce |
| 19 | SGS532986014573 | Kit de plaquettes | Disponible | Voir la pièce |
| 19 | SGS532986014573 | Kit de plaquettes | Disponible | Voir la pièce |
| 19 | SGS532986014613 | Kit de plaquettes | Disponible | Voir la pièce |
| 19 | SGS532986014613 | Kit de plaquettes | Disponible | Voir la pièce |
| 20 | SGN283292701 | Etiquette | Disponible | Voir la pièce |
| 21 | - | N | Non reliée |

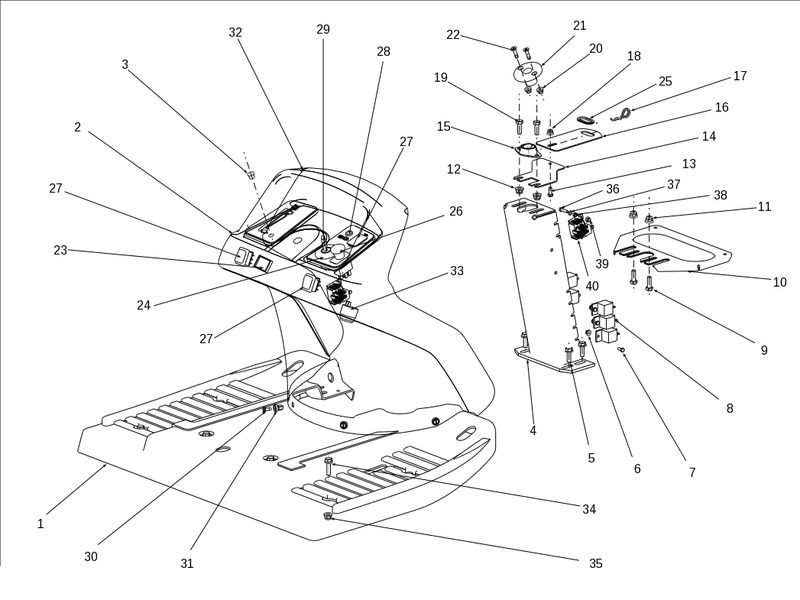

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532150950 | Plancher | Disponible | Voir la pièce |
| 2 | SGN532150986 | Panneau | Disponible | Voir la pièce |
| 3 | SGN321841082 | Bouchon | Disponible | Voir la pièce |
| 4 | SGS532916422053 | Planton | Disponible | Voir la pièce |
| 5 | SGN309503005 | Vis | Disponible | Voir la pièce |
| 6 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 7 | SGN309203548 | Vis | Disponible | Voir la pièce |
| 8 | - | N | Non reliée | |
| 9 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 10 | SGS532983422023 | Support | Disponible | Voir la pièce |
| 11 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 12 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 13 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 14 | SGS532113414863 | Support | Disponible | Voir la pièce |
| 15 | SGN000324001 | Roulement | Disponible | Voir la pièce |
| 16 | SGS532113404693 | Support | Disponible | Voir la pièce |
| 17 | SGN315238005 | Pivot | Disponible | Voir la pièce |
| 18 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 19 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 20 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 21 | SGN321841069 | Bague | Disponible | Voir la pièce |
| 22 | SGN309578503 | Vis | Disponible | Voir la pièce |
| 23 | SGN443433003 | Compteur | Disponible | Voir la pièce |
| 24 | SGN443861007 | Boite interructeur | Disponible | Voir la pièce |
| 25 | SGN273121027 | Bague | Disponible | Voir la pièce |
| 26 | SGN345329022 | Interrupteur | Disponible | Voir la pièce |
| 27 | SGN321841085 | Fermeture | Disponible | Voir la pièce |
| 27 | SGN321841085 | Fermeture | Disponible | Voir la pièce |
| 27 | SGN321841085 | Fermeture | Disponible | Voir la pièce |
| 28 | SGN443312022 | Lumière | Disponible | Voir la pièce |
| 29 | SGN443900137 | Clé | Disponible | Voir la pièce |
| 30 | SGN532150904 | Goujon | Disponible | Voir la pièce |
| 31 | SGN532150903 | Bague | Disponible | Voir la pièce |
| 32 | SGN273232022R | Joint | Non reliée | |
| 33 | SGN443312021 | Accul | Disponible | Voir la pièce |
| 34 | SGN309578012 | Vis | Disponible | Voir la pièce |
| 35 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 36 | SGN309203567 | Vis | Disponible | Voir la pièce |
| 37 | SGN311210501 | Rondelle | Disponible | Voir la pièce |
| 38 | SGN311150515 | Ecrou | Disponible | Voir la pièce |
| 39 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 40 | SGN341271217R | Cablage | Non reliée |

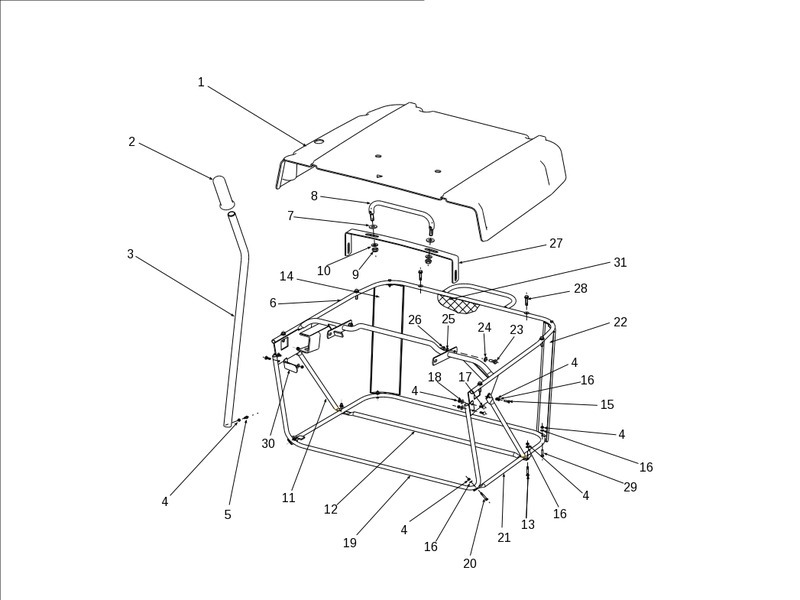

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532150864 | Couvercle (rouge) | Disponible | Voir la pièce |
| 1 | SGN532151008 | Couvercle (orange) | Disponible | Voir la pièce |
| 2 | SGN532151120 | Poignee | Disponible | Voir la pièce |
| 3 | SGS532074202013 | Levier | Disponible | Voir la pièce |
| 4 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 4 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 4 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 4 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 4 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 5 | SGN309203548 | Vis | Disponible | Voir la pièce |
| 6 | SGS532974472293 | Cadre superieur | Disponible | Voir la pièce |
| 7 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 8 | SGS532913463253 | Poignee | Disponible | Voir la pièce |
| 9 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 10 | SGN311212521 | Rondelle | Disponible | Voir la pièce |
| 11 | SGS532074262023 | Châssis | Disponible | Voir la pièce |
| 12 | SGS532074262013 | Tuyau | Disponible | Voir la pièce |
| 13 | SGN309203556 | Vis | Disponible | Voir la pièce |
| 14 | SGS532074422263 | Renforcement | Disponible | Voir la pièce |
| 15 | SGN309203539 | Vis | Disponible | Voir la pièce |
| 16 | SGN311210501 | Rondelle | Disponible | Voir la pièce |
| 16 | SGN311210501 | Rondelle | Disponible | Voir la pièce |
| 16 | SGN311210501 | Rondelle | Disponible | Voir la pièce |
| 16 | SGN311210501 | Rondelle | Disponible | Voir la pièce |
| 17 | SGN309019514 | Vis | Disponible | Voir la pièce |
| 18 | SGN311212514 | Rondelle | Disponible | Voir la pièce |
| 19 | SGS532974442013 | Châssis | Disponible | Voir la pièce |
| 20 | SGN309203555 | Vis | Disponible | Voir la pièce |
| 21 | SGS532974462013 | Châssis | Disponible | Voir la pièce |
| 22 | SGS532074422273 | Renforcement | Disponible | Voir la pièce |
| 23 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 24 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 25 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 26 | SGN311120502 | Ecrou | Disponible | Voir la pièce |
| 27 | SGS532015408343 | Renforcement | Disponible | Voir la pièce |
| 28 | SGN309315013 | Vis | Disponible | Voir la pièce |
| 29 | SGN309203557 | Vis | Disponible | Voir la pièce |
| 30 | SGS532097402233 | Ressort | Disponible | Voir la pièce |
| 31 | SGN532150135 | Bac | Disponible | Voir la pièce |

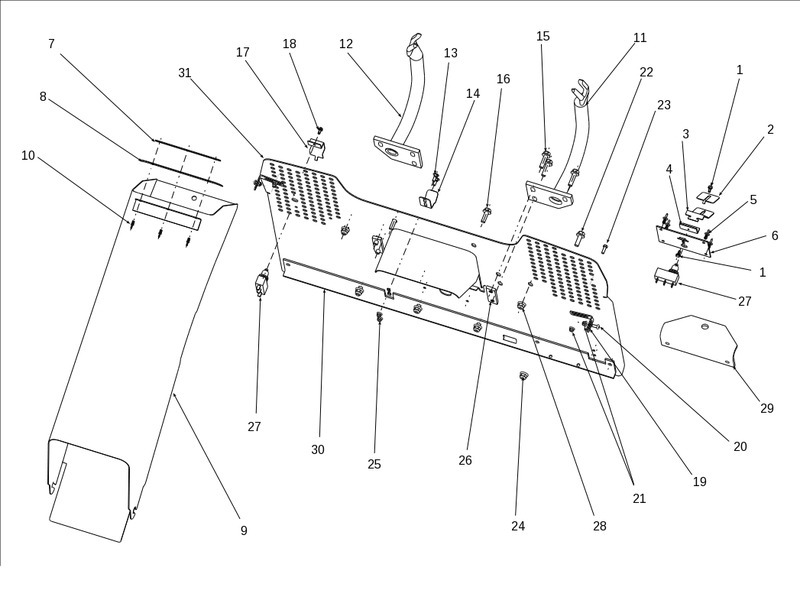

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN309578544 | Vis | Disponible | Voir la pièce |
| 1 | SGN309578544 | Vis | Disponible | Voir la pièce |
| 2 | SGS532014414743 | Platform | Disponible | Voir la pièce |
| 3 | SGS532014414733 | Platform | Disponible | Voir la pièce |
| 4 | SGS532113404683 | Support | Disponible | Voir la pièce |
| 5 | SGN309578545 | Vis | Disponible | Voir la pièce |
| 6 | SGS532114307883 | Platform | Disponible | Voir la pièce |
| 7 | SGS532115308573 | Rondelle | Disponible | Voir la pièce |
| 8 | SGN273192015 | Fermature | Disponible | Voir la pièce |
| 9 | SGS532974472683 | Tunnel | Disponible | Voir la pièce |
| 10 | SGN532151003 | Rivet | Disponible | Voir la pièce |
| 11 | SGS532974432363 | Support | Disponible | Voir la pièce |
| 12 | SGS532974432323 | Support | Disponible | Voir la pièce |
| 13 | SGN309019514 | Vis | Disponible | Voir la pièce |
| 14 | SGS532097464993 | Ressort | Disponible | Voir la pièce |
| 15 | SGN309578012 | Vis | Disponible | Voir la pièce |
| 16 | SGN309503005 | Vis | Disponible | Voir la pièce |
| 17 | SGS532085415813 | Etrier | Disponible | Voir la pièce |
| 18 | SGN309315011 | Vis | Disponible | Voir la pièce |
| 19 | SGS532014408903 | Support | Disponible | Voir la pièce |
| 20 | SGN309578532 | Screw | Disponible | Voir la pièce |
| 21 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 22 | SGN309578011 | Vis | Disponible | Voir la pièce |
| 23 | SGN309203539 | Vis | Disponible | Voir la pièce |
| 24 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 25 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 26 | SGS532215302013 | Renforcement | Disponible | Voir la pièce |
| 27 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 27 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 28 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 29 | SGS532113402453 | Support | Disponible | Voir la pièce |
| 30 | SGS532113403233 | Support | Disponible | Voir la pièce |
| 31 | SGS532974422223 | Panneau | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

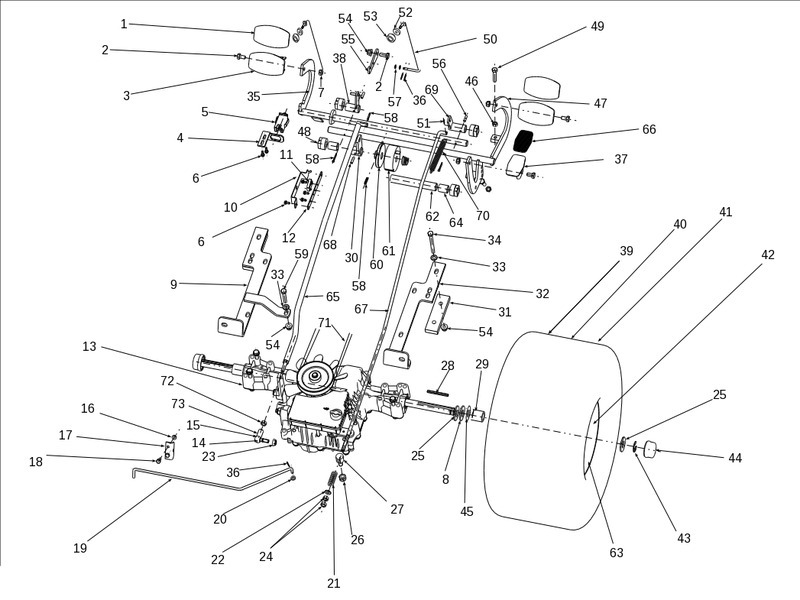

| 1 | SGN273151001 | Couverture | Disponible | Voir la pièce |
| 2 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 2 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 3 | SGS532980512573 | Pedale | Disponible | Voir la pièce |
| 4 | SGS532113405003 | Support | Disponible | Voir la pièce |
| 5 | SGN532150994 | Interrupteur | Disponible | Voir la pièce |
| 6 | SGN309578544 | Vis | Disponible | Voir la pièce |
| 6 | SGN309578544 | Vis | Disponible | Voir la pièce |
| 7 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 8 | SGS532092208153 | Rondelle | Disponible | Voir la pièce |
| 9 | SGS532913368443 | Support | Disponible | Voir la pièce |
| 10 | - | N | Non reliée | |
| 11 | - | N | Non reliée | |
| 12 | - | N | Non reliée | |
| 13 | SGN532991052 | Transmission K46 | Disponible | Voir la pièce |
| 14 | SGN442073018 | Ecrou | Disponible | Voir la pièce |
| 15 | SGN442073017 | Angulaire | Disponible | Voir la pièce |
| 16 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 17 | SGS532113403913 | Support | Disponible | Voir la pièce |
| 18 | SGN309203539 | Vis | Disponible | Voir la pièce |
| 19 | SGN532150724 | Levier | Disponible | Voir la pièce |
| 20 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 21 | SGN315231240 | Ressort | Disponible | Voir la pièce |
| 22 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 23 | SGN311129520 | Ecrou | Disponible | Voir la pièce |
| 24 | SGN311120520 | Ecrou | Disponible | Voir la pièce |
| 25 | SGS532092208363 | Rondelle | Disponible | Voir la pièce |
| 25 | SGS532092208363 | Rondelle | Disponible | Voir la pièce |
| 26 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 27 | SGN532150507 | Vis | Disponible | Voir la pièce |
| 28 | SGN311726099 | Clavette | Disponible | Voir la pièce |
| 29 | SGS532195203503 | Entretoise | Disponible | Voir la pièce |
| 30 | SGS532980364823 | Bras | Disponible | Voir la pièce |
| 31 | SGS532092303943 | Rondelle | Disponible | Voir la pièce |
| 32 | SGS532113403863 | Support | Disponible | Voir la pièce |
| 33 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 33 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 34 | SGN309501571 | Vis | Disponible | Voir la pièce |
| 35 | SGS532980442523 | Pedale de frein | Disponible | Voir la pièce |
| 36 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 36 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 37 | SGS532980512583 | Pedale | Disponible | Voir la pièce |
| 38 | SGS532980365363 | Support | Disponible | Voir la pièce |
| 39 | SGN532940135 | Roue arrière | Disponible | Voir la pièce |
| 40 | SGN274161024 | Bandage | Disponible | Voir la pièce |
| 41 | SGN000532133 | Chambre a aire | Disponible | Voir la pièce |
| 42 | SGN325111023 | Bandage roue | Disponible | Voir la pièce |
| 43 | SGN311732023 | Bague seeger | Disponible | Voir la pièce |
| 44 | SGN532150915 | Couverture | Disponible | Voir la pièce |
| 45 | SGS532092208153 | Rondelle | Disponible | Voir la pièce |
| 46 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 47 | SGS532980442543 | Levier | Disponible | Voir la pièce |
| 48 | SGN722643023 | Bague | Disponible | Voir la pièce |
| 49 | SGN309503543 | Vis | Disponible | Voir la pièce |
| 50 | SGN532980140 | Frein | Disponible | Voir la pièce |
| 51 | SGN311338516 | Pivot | Disponible | Voir la pièce |
| 52 | SGN273192027 | Rondelle | Disponible | Voir la pièce |
| 53 | SGN532150993 | Rondelle | Disponible | Voir la pièce |
| 54 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 54 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 54 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 55 | SGS532037322233 | Crochet | Disponible | Voir la pièce |
| 56 | SGN315238050 | Pivot | Disponible | Voir la pièce |
| 57 | SGN311210501 | Rondelle | Disponible | Voir la pièce |
| 58 | SGN311338517 | Pivot | Disponible | Voir la pièce |
| 58 | SGN311338517 | Pivot | Disponible | Voir la pièce |
| 58 | SGN311338517 | Pivot | Disponible | Voir la pièce |
| 59 | SGN309503559 | Vis | Disponible | Voir la pièce |
| 60 | - | N | Non reliée | |
| 61 | - | N | Non reliée | |
| 62 | - | N | Non reliée | |
| 63 | SGN000532135 | Soupape | Disponible | Voir la pièce |
| 64 | SGN532150541 | Bague | Disponible | Voir la pièce |
| 65 | SGN532150725 | Entretoise | Disponible | Voir la pièce |
| 66 | SGN273151011 | Couverture | Disponible | Voir la pièce |
| 67 | SGN532151121 | Bielle | Disponible | Voir la pièce |
| 68 | SGN315238037 | Pivot | Disponible | Voir la pièce |
| 69 | SG532980365183 | Kit masselotes | Disponible | Voir la pièce |
| 70 | SGN315231161 | Ressort | Disponible | Voir la pièce |
| 71 | SGN272731254 | Courroie | Non reliée | |
| 72 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 73 | SGN442073016 | Bague | Disponible | Voir la pièce |
Pièces de la vue éclatée

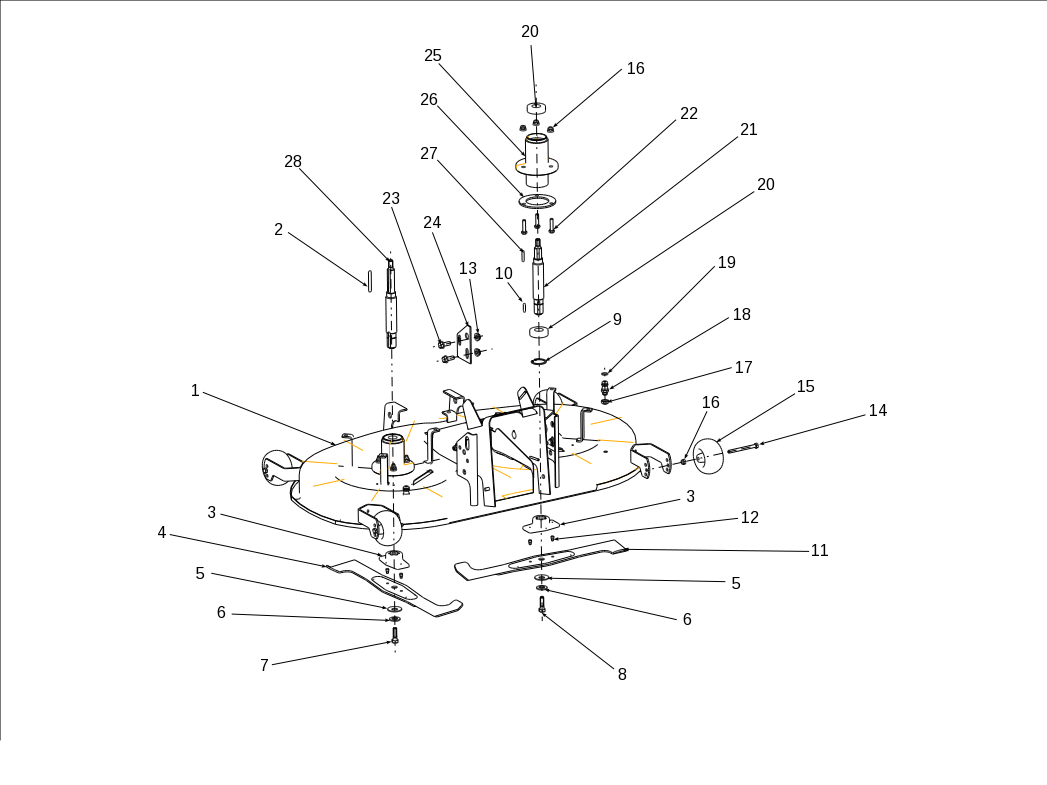

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532950472263 | Couvercle lame | Disponible | Voir la pièce |
| 2 | SGN311726086 | Ressort | Disponible | Voir la pièce |
| 3 | SGS532098212403 | Flasque | Disponible | Voir la pièce |
| 3 | SGS532098212403 | Flasque | Disponible | Voir la pièce |
| 4 | SGS532050422103 | Lame left | Disponible | Voir la pièce |
| 5 | SGN311219503 | Rondelle | Disponible | Voir la pièce |
| 5 | SGN311219503 | Rondelle | Disponible | Voir la pièce |
| 6 | SGS532092207493 | Rondelle | Disponible | Voir la pièce |
| 6 | SGS532092207493 | Rondelle | Disponible | Voir la pièce |
| 7 | SGN309599017 | Vis | Disponible | Voir la pièce |
| 8 | SGN309599008 | Vis | Disponible | Voir la pièce |
| 9 | SGN311733014 | Arret | Disponible | Voir la pièce |
| 10 | SGN311726091 | Ressort | Disponible | Voir la pièce |
| 11 | SGS532050422113 | Lame right | Disponible | Voir la pièce |
| 12 | 68120041 | Pivot | Disponible | Voir la pièce |
| 13 | SGN311129522 | Ecrou | Disponible | Voir la pièce |
| 14 | SGN309501567 | Vis | Disponible | Voir la pièce |
| 15 | SGN532940128 | Roue de coupe | Disponible | Voir la pièce |
| 16 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 16 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 17 | SGN311120511 | Ecrou | Disponible | Voir la pièce |
| 18 | SGN532150533 | Attache rapide | Disponible | Voir la pièce |
| 19 | SGN273111057 | Bague | Disponible | Voir la pièce |
| 20 | SGN324162099 | Roulement | Disponible | Voir la pièce |
| 20 | SGN324162099 | Roulement | Disponible | Voir la pièce |
| 21 | SGS532038128023 | Arbre | Disponible | Voir la pièce |
| 22 | SGN309503543 | Vis | Disponible | Voir la pièce |
| 23 | SGN309578529 | Vis | Disponible | Voir la pièce |
| 24 | SGS532113308913 | Bague | Disponible | Voir la pièce |
| 25 | SGS532038523833 | Moyeu | Disponible | Voir la pièce |
| 26 | SGS532098203373 | Joint | Disponible | Voir la pièce |
| 27 | SGN311726091 | Ressort | Disponible | Voir la pièce |
| 28 | SGS532038128033 | Arbre | Disponible | Voir la pièce |
Pièces de la vue éclatée

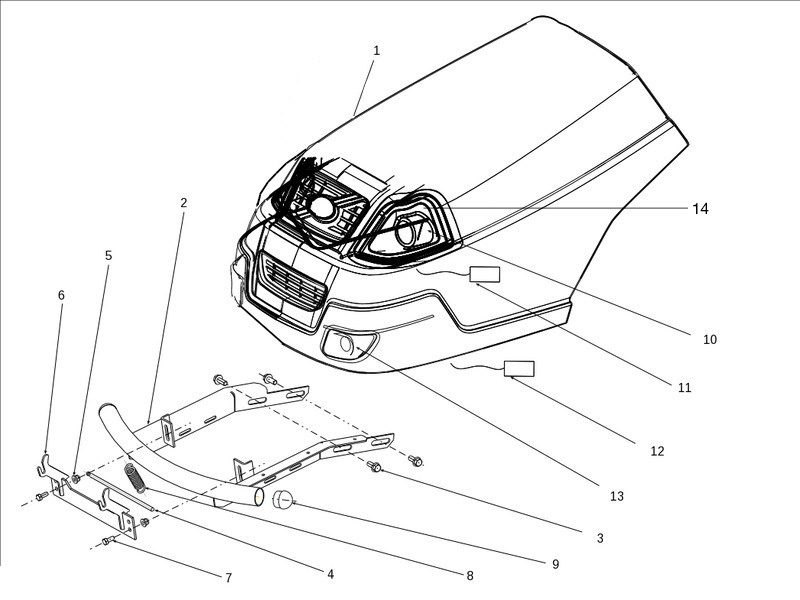

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532151005 | Capot (rouge) | Disponible | Voir la pièce |
| 1 | SGN532151067 | Capot (orange) | Disponible | Voir la pièce |
| 2 | SGS532918452103 | Pare-chocs | Disponible | Voir la pièce |
| 3 | SGN309578529 | Vis | Disponible | Voir la pièce |
| 4 | SGS532013102143 | Barre de securité | Disponible | Voir la pièce |
| 5 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 6 | SGS532913403123 | Support | Disponible | Voir la pièce |
| 7 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 8 | SGN315231203 | Ressort | Disponible | Voir la pièce |
| 9 | SGN321841087 | Bouchon | Disponible | Voir la pièce |
| 10 | SGN347411002 | Ampoule | Disponible | Voir la pièce |
| 11 | SGN443953007 | Cable (Douille) | Disponible | Voir la pièce |
| 12 | - | N | Non reliée | |
| 13 | - | N | Non reliée | |
| 14 | SGN532151054 | Lens (couverture) | Disponible | Voir la pièce |
Pièces de la vue éclatée

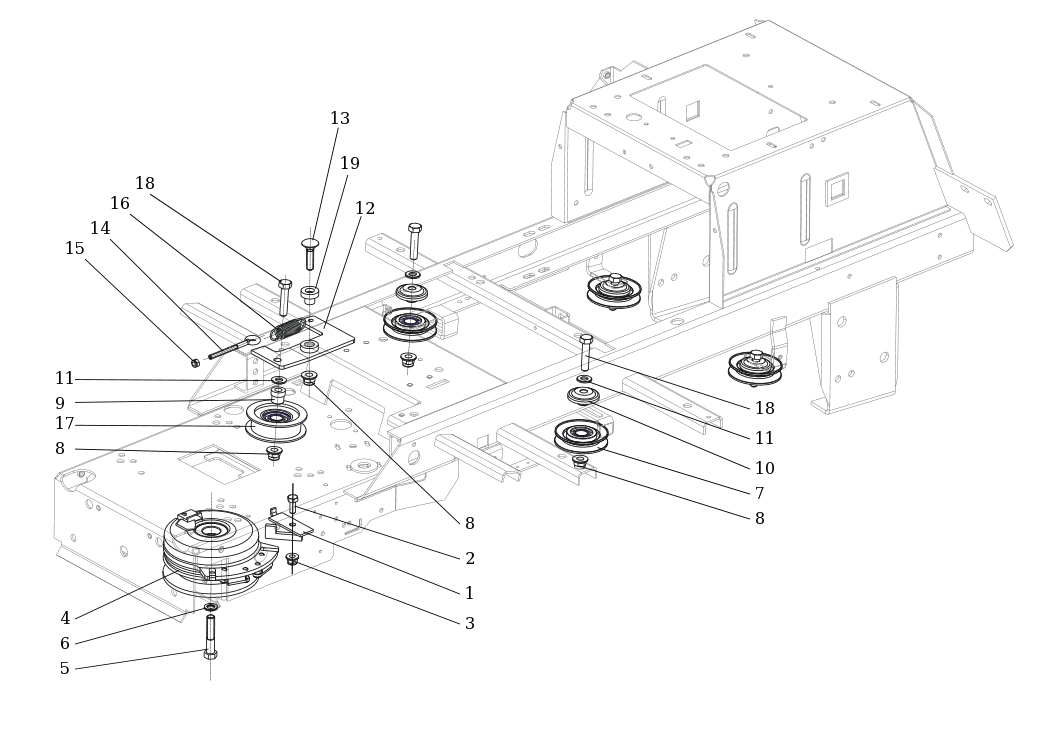

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532936362163 | Guide | Disponible | Voir la pièce |
| 2 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 3 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 4 | SGN339242008 | Clutch | Disponible | Voir la pièce |
| 5 | SGN309579509 | Vis | Disponible | Voir la pièce |
| 6 | SGN311219516 | Washer | Disponible | Voir la pièce |
| 7 | SGN532150824 | Pulley | Disponible | Voir la pièce |
| 8 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 8 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 8 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 9 | SGS532094214183 | Bague | Disponible | Voir la pièce |
| 10 | SGN532151119 | Protection | Disponible | Voir la pièce |
| 11 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 11 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 12 | SGS532913322763 | Support | Disponible | Voir la pièce |
| 13 | SGN309019529 | Vis | Disponible | Voir la pièce |
| 14 | SGN309578523 | Vis | Disponible | Voir la pièce |
| 15 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 16 | SGS532013412973R | Vis | Non reliée | |
| 17 | SGN532150733 | Poulie | Disponible | Voir la pièce |
| 18 | SGN309203544 | Vis | Disponible | Voir la pièce |
| 18 | SGN309203544 | Vis | Disponible | Voir la pièce |
| 19 | SGS532094214513 | Bague | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN272731192 | Courroie | Disponible | Voir la pièce |
| 2 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 2 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 2 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 2 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 2 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 3 | SGS532092207273 | Rondelle | Disponible | Voir la pièce |
| 3 | SGS532092207273 | Rondelle | Disponible | Voir la pièce |
| 4 | SGN532150165 | Poulie | Disponible | Voir la pièce |
| 5 | SGN532150865 | Couvercle | Disponible | Voir la pièce |
| 6 | SGN272211006 | Courroie | Disponible | Voir la pièce |
| 7 | SGS532985402733 | Joint | Disponible | Voir la pièce |
| 8 | SGN311212516 | Rondelle | Disponible | Voir la pièce |
| 9 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 10 | SGN532150559 | Couvercle | Disponible | Voir la pièce |
| 11 | SGN309503005 | Vis | Disponible | Voir la pièce |
| 12 | SGN532150860 | Poulie | Disponible | Voir la pièce |
| 12 | SGN532150860 | Poulie | Disponible | Voir la pièce |
| 13 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 14 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 15 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 16 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 16 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 16 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 17 | SGN311129525 | Ecrou | Disponible | Voir la pièce |
| 18 | SGS532092303963 | Support | Disponible | Voir la pièce |
| 19 | SGS532092207703 | Rondelle | Disponible | Voir la pièce |
| 20 | SGS532093118253 | Pivot | Disponible | Voir la pièce |
| 21 | SGS532096303973 | Support | Disponible | Voir la pièce |
| 22 | SGS532092207533 | Rondelle | Disponible | Voir la pièce |
| 23 | SGS532985423463 | Plaquette | Disponible | Voir la pièce |
| 24 | SGS532914412313 | Ecrou | Disponible | Voir la pièce |
| 25 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 26 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 27 | SGN324162098 | Roulement | Disponible | Voir la pièce |
| 27 | SGN324162098 | Roulement | Disponible | Voir la pièce |
| 28 | SGN532150836 | Poulie | Disponible | Voir la pièce |
| 28 | SGN532150836 | Poulie | Disponible | Voir la pièce |
| 29 | SGN311733079 | Arret | Disponible | Voir la pièce |
| 29 | SGN311733079 | Arret | Disponible | Voir la pièce |
| 30 | SGN311210505 | Rondelle | Disponible | Voir la pièce |
| 30 | SGN311210505 | Rondelle | Disponible | Voir la pièce |
| 31 | SGN311210505 | Rondelle | Disponible | Voir la pièce |
| 32 | SGN309019501 | Vis | Disponible | Voir la pièce |
| 33 | SGS532093212633 | Pivot | Disponible | Voir la pièce |
| 34 | SGS532092212293 | Rondelle | Disponible | Voir la pièce |
| 35 | SGS532913422403 | Support complet | Disponible | Voir la pièce |
| 36 | SGN532150784 | Compensateur | Disponible | Voir la pièce |
| 37 | SGN311212508 | Rondelle | Disponible | Voir la pièce |
| 38 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 39 | SGS532113402353 | Levier | Disponible | Voir la pièce |
| 40 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 41 | SGN311120520 | Ecrou | Disponible | Voir la pièce |
| 42 | SGN309578529 | Vis | Disponible | Voir la pièce |

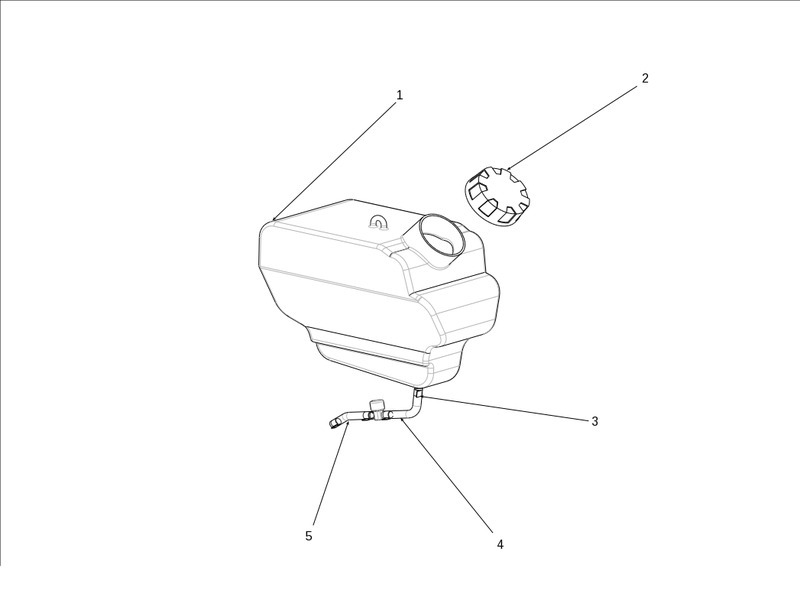

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN232130021 | Reservoir | Disponible | Voir la pièce |
| 2 | SGN321841017 | Bouchon | Disponible | Voir la pièce |
| 3 | SGN000532058 | Agrafe | Disponible | Voir la pièce |
| 4 | SGS532199202263 | Tuyau essence | Disponible | Voir la pièce |
| 5 | - | N | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532913212073 | Support | Disponible | Voir la pièce |
| 2 | SGS532980322183 | Support | Disponible | Voir la pièce |
| 3 | SGN315238053 | Pivot | Disponible | Voir la pièce |
| 4 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 5 | SGN311210501 | Rondelle | Disponible | Voir la pièce |
| 6 | SGS532913322933 | Support | Disponible | Voir la pièce |
| 7 | SGN273192013 | Couvercle | Disponible | Voir la pièce |
| 8 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 9 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 10 | SGS532038102933 | Tige | Disponible | Voir la pièce |
| 11 | SGN311150506 | Ecrou | Disponible | Voir la pièce |
| 12 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 13 | SGN532150673 | Roue etoile de commande | Disponible | Voir la pièce |
| 14 | SGN309203548 | Vis | Disponible | Voir la pièce |
| 15 | SGS532980422143 | Trappe | Disponible | Voir la pièce |
| 16 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 17 | SGN311214501 | Rondelle | Disponible | Voir la pièce |
| 18 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 19 | SGS532097422313 | Ressort | Disponible | Voir la pièce |
| 20 | SGN309201522 | Vis | Disponible | Voir la pièce |
