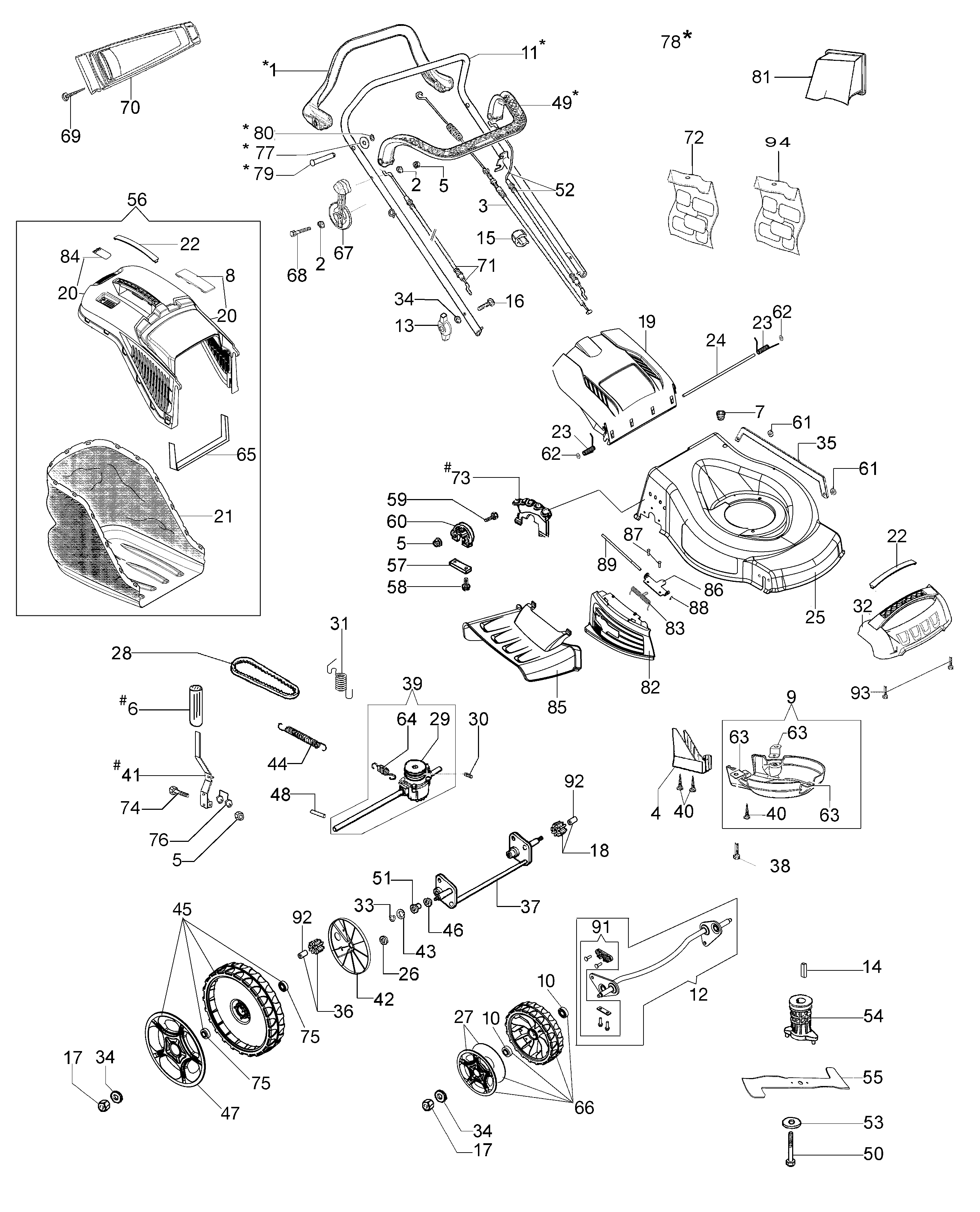

Vue Éclatée G 48 TK ALLROAD PLUS 4 (K650)
Retrouvez les pièces détachées, références et repères disponibles pour G 48 TK ALLROAD PLUS 4 (K650).
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 66060398BR | Levier traction | Disponible | Voir la pièce |
| 2 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 2 | 3918009R | Rondelle | Disponible | Voir la pièce |
| 3 | 66060058CR | Câble traction | Non reliée | |
| 4 | 66110845 | Poulie (moteur) | Disponible | Voir la pièce |
| 5 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 5 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 5 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 6 | 66070954R | Fermeture | Disponible | Voir la pièce |
| 7 | 66030038R | Passe-cable | Non reliée | |
| 8 | 66070466R | Fermeture | Disponible | Voir la pièce |
| 9 | 66070233A | Kit protection | Non reliée | |
| 10 | 3035023R | Roulement | Non reliée | |
| 10 | 3035023R | Roulement | Non reliée | |
| 10 | 66030081R | Roulement | Non reliée | |
| 10 | 66030081R | Roulement | Non reliée | |
| 11 | 66060421BR | Guidon | Disponible | Voir la pièce |
| 12 | 66070749 | Kit essieu | Disponible | Voir la pièce |
| 13 | 66070317R | Poignée de serrage | Non reliée | |
| 14 | 8202126R | Clavette | Disponible | Voir la pièce |
| 15 | 66060231R | Bande | Disponible | Voir la pièce |
| 16 | 3910015R | Vis | Non reliée | |
| 17 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 17 | 3914012R | Ecrou | Disponible | Voir la pièce |
| 18 | 66070437R | Pignon gauche | Disponible | Voir la pièce |
| 19 | 66110754R | Fermature | Disponible | Voir la pièce |
| 20 | 66072047R | Châssis | Disponible | Voir la pièce |
| 20 | 66072047R | Châssis | Disponible | Voir la pièce |
| 21 | 66070875R | Bac | Disponible | Voir la pièce |
| 22 | 66070523R | Couvercle | Disponible | Voir la pièce |
| 22 | 66070523R | Couvercle | Disponible | Voir la pièce |
| 23 | 66110609A | Kit ressor | Disponible | Voir la pièce |
| 23 | 66110609A | Kit ressor | Disponible | Voir la pièce |
| 24 | 66110026R | Goujon | Disponible | Voir la pièce |
| 25 | 66110762A | Chassis | Non reliée | |
| 26 | 3916015R | Rondelle | Disponible | Voir la pièce |
| 27 | 66070727R | Enjoliveur | Disponible | Voir la pièce |
| 28 | 66030037R | Courroie | Non reliée | |
| 29 | 66071084R | Poulie | Disponible | Voir la pièce |
| 30 | 3022020R | Goupille | Disponible | Voir la pièce |
| 31 | 66070035CR | Ressort | Non reliée | |
| 32 | 66070488R | Protection | Disponible | Voir la pièce |
| 33 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 34 | 3916008R | Rondelle | Non reliée | |
| 34 | 3916008R | Rondelle | Non reliée | |
| 34 | 3916008R | Rondelle | Non reliée | |
| 35 | 66110100R | Tige | Non reliée | |
| 36 | 66070436R | Pignon droite | Disponible | Voir la pièce |
| 37 | 66070287AR | Essieu posterieur | Disponible | Voir la pièce |
| 38 | 3806076R | Vis | Disponible | Voir la pièce |
| 39 | 66070017ER | Transmission | Non reliée | |
| 40 | 011200035R | Vis | Non reliée | |
| 40 | 011200035R | Vis | Non reliée | |
| 41 | 66070286CR | Levier | Disponible | Voir la pièce |
| 42 | 66070469R | Enjoliveur | Non reliée | |
| 42 | 66070756 | Enjoliveur | Disponible | Voir la pièce |
| 43 | 66030044R | Entretoise | Non reliée | |
| 44 | 66070036R | Ressort | Non reliée | |
| 45 | 66060526 | Kit roue | Disponible | Voir la pièce |
| 45 | 66070729 | Roue compl. | Disponible | Voir la pièce |
| 46 | 8202311R | Bague | Disponible | Voir la pièce |
| 47 | 66070574R | Enjoliveur | Disponible | Voir la pièce |
| 47 | 66070726R | Enjoliveur | Disponible | Voir la pièce |
| 48 | 66060010R | Rouleau | Disponible | Voir la pièce |
| 49 | 66060316AR | Levier | Disponible | Voir la pièce |
| 50 | 3906150R | Vis | Disponible | Voir la pièce |
| 51 | 66060030R | Bague | Disponible | Voir la pièce |
| 52 | 66030276R | Câble de frein moteur | Disponible | Voir la pièce |
| 53 | 66060384R | Rondelle | Disponible | Voir la pièce |
| 54 | 66030036 | Moyeu compl. | Non reliée | |
| 55 | 66110594R | Lame mulching | Disponible | Voir la pièce |
| 56 | 66070904 | Groupe sac | Disponible | Voir la pièce |
| 57 | 66030039 | Plaque | Disponible | Voir la pièce |
| 58 | 3960031R | Vis | Disponible | Voir la pièce |
| 59 | 3801022R | Vis | Non reliée | |
| 60 | 66110781R | Support | Non reliée | |
| 61 | 3045035R | Arret | Disponible | Voir la pièce |
| 61 | 3045035R | Arret | Disponible | Voir la pièce |
| 62 | 3045034R | Arret | Non reliée | |
| 62 | 3045034R | Arret | Non reliée | |
| 63 | 66070228AR | Support | Disponible | Voir la pièce |
| 63 | 66070228AR | Support | Disponible | Voir la pièce |
| 63 | 66070228AR | Support | Disponible | Voir la pièce |
| 64 | 66070980R | Ressort | Non reliée | |
| 65 | 66070133R | Support | Disponible | Voir la pièce |
| 66 | 66070730 | Kit roue | Disponible | Voir la pièce |
| 67 | 66070341AR | Levier accelerateur | Disponible | Voir la pièce |
| 68 | 3910019R | Vis | Non reliée | |
| 69 | 3960072R | Vis | Disponible | Voir la pièce |
| 70 | 66070134R | Tableau de bord | Disponible | Voir la pièce |
| 71 | 66070384R | Cable accellerateur | Disponible | Voir la pièce |
| 72 | 66070628A | Kit etiquettes | Disponible | Voir la pièce |
| 73 | 66070291AR | Secteur | Disponible | Voir la pièce |
| 74 | 3806049 | Vis | Disponible | Voir la pièce |
| 75 | 3035023R | Roulement | Non reliée | |
| 75 | 3035023R | Roulement | Non reliée | |
| 75 | 66030081R | Roulement | Non reliée | |
| 75 | 66030081R | Roulement | Non reliée | |
| 76 | 8203374R | Ressort | Disponible | Voir la pièce |
| 77 | 3064037R | Rondelle | Non reliée | |
| 78 | 66060425R | Kit poignee | Disponible | Voir la pièce |
| 78 | 66060425R | Kit poignee | Disponible | Voir la pièce |
| 78 | 66060425R | Kit poignee | Disponible | Voir la pièce |
| 78 | 66060425R | Kit poignee | Disponible | Voir la pièce |
| 78 | 66060425R | Kit poignee | Disponible | Voir la pièce |
| 78 | 66060425R | Kit poignee | Disponible | Voir la pièce |
| 78 | 66060425R | Kit poignee | Disponible | Voir la pièce |
| 79 | 66060381BR | Pivot | Disponible | Voir la pièce |
| 80 | 3026005R | Bague | Disponible | Voir la pièce |
| 81 | 66110828R | Bouchon mulching | Disponible | Voir la pièce |
| 82 | 66110689AR | Fermature | Disponible | Voir la pièce |
| 83 | 66070493R | Ressort | Disponible | Voir la pièce |
| 84 | 66070521R | Fermature | Disponible | Voir la pièce |
| 85 | 66110513R | Deflecteur | Disponible | Voir la pièce |
| 86 | 66070804R | Support | Disponible | Voir la pièce |
| 87 | 3032018R | Rivet | Disponible | Voir la pièce |
| 88 | 3045034R | Arret | Non reliée | |
| 89 | 66071060R | Pivot | Non reliée | |
| 90 | 66070439A | Kit levier | Disponible | Voir la pièce |
| 90 | 66070439A | Kit levier | Disponible | Voir la pièce |
| 90 | 66070439A | Kit levier | Disponible | Voir la pièce |
| 91 | 66070744 | Kit support | Disponible | Voir la pièce |
| 92 | 66070435R | Bague | Disponible | Voir la pièce |
| 92 | 66070435R | Bague | Disponible | Voir la pièce |
| 93 | 3075114R | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150368 | Balancier | Disponible | Voir la pièce |
| 2 | L66150403 | Guide | Disponible | Voir la pièce |
| 3 | L66150404 | Arbre à cames | Disponible | Voir la pièce |
| 4 | L66150399 | Rondelle | Disponible | Voir la pièce |
| 5 | 3055123R | Bougie | Non reliée | |
| 6 | L66150396 | Goujon | Disponible | Voir la pièce |
| 6 | L66150396 | Goujon | Disponible | Voir la pièce |
| 6 | L66150709 | Goujon | Disponible | Voir la pièce |
| 6 | L66150709 | Goujon | Disponible | Voir la pièce |
| 7 | L66150397 | Tête cylindre | Disponible | Voir la pièce |
| 7 | L66150397 | Tête cylindre | Disponible | Voir la pièce |
| 7 | L66150397 | Tête cylindre | Disponible | Voir la pièce |
| 7 | L66150397 | Tête cylindre | Disponible | Voir la pièce |
| 7 | L66150397 | Tête cylindre | Disponible | Voir la pièce |
| 7 | L66150397 | Tête cylindre | Disponible | Voir la pièce |
| 7 | L66150397 | Tête cylindre | Disponible | Voir la pièce |
| 7 | L66150397 | Tête cylindre | Disponible | Voir la pièce |
| 7 | L66150397 | Tête cylindre | Disponible | Voir la pièce |
| 7 | L66150397 | Tête cylindre | Disponible | Voir la pièce |
| 7 | L66150397 | Tête cylindre | Disponible | Voir la pièce |
| 7 | L66150397 | Tête cylindre | Disponible | Voir la pièce |
| 7 | L66150397 | Tête cylindre | Disponible | Voir la pièce |
| 8 | L66150005 | Vis | Disponible | Voir la pièce |
| 9 | L66150393 | Vis | Disponible | Voir la pièce |
| 10 | L66150350 | Goupille | Disponible | Voir la pièce |
| 10 | L66150350 | Goupille | Disponible | Voir la pièce |
| 11 | L66150394 | Couvercle | Disponible | Voir la pièce |
| 12 | L66150398 | Guide ressort | Disponible | Voir la pièce |
| 13 | L66150366 | Ressort soupape | Disponible | Voir la pièce |
| 14 | L66150400 | Kit soupape succion/évacuation | Disponible | Voir la pièce |
| 15 | L66150402 | Tige balancier | Disponible | Voir la pièce |
| 16 | L66150401 | Bride | Disponible | Voir la pièce |
| 17 | L66150395 | Kit joints | Disponible | Voir la pièce |
| 17 | L66150395 | Kit joints | Disponible | Voir la pièce |
| 17 | L66150395 | Kit joints | Disponible | Voir la pièce |
| 17 | L66150718 | Kit joints | Disponible | Voir la pièce |
| 17 | L66150718 | Kit joints | Disponible | Voir la pièce |
| 17 | L66150718 | Kit joints | Disponible | Voir la pièce |
| 18 | L66150396 | Goujon | Disponible | Voir la pièce |
| 18 | L66150396 | Goujon | Disponible | Voir la pièce |
| 18 | L66150708 | Goujon | Disponible | Voir la pièce |
| 18 | L66150708 | Goujon | Disponible | Voir la pièce |
| 19 | L66150471 | Joint | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150405 | Carter moteur compl. | Disponible | Voir la pièce |
| 2 | L66150406 | Protection | Disponible | Voir la pièce |
| 3 | L66150251 | Vis | Disponible | Voir la pièce |
| 4 | L66150395 | Kit joints | Disponible | Voir la pièce |
| 4 | L66150395 | Kit joints | Disponible | Voir la pièce |
| 4 | L66150395 | Kit joints | Disponible | Voir la pièce |
| 4 | L66150718 | Kit joints | Disponible | Voir la pièce |
| 4 | L66150718 | Kit joints | Disponible | Voir la pièce |
| 4 | L66150718 | Kit joints | Disponible | Voir la pièce |
| 5 | L66150407 | Goujon | Disponible | Voir la pièce |
| 6 | L66150408 | Goujon | Disponible | Voir la pièce |
| 6 | L66150408 | Goujon | Disponible | Voir la pièce |
| 7 | L66150410 | Soupape à lamelle | Disponible | Voir la pièce |
| 8 | L66150257 | Ressort | Disponible | Voir la pièce |
| 9 | L66150411 | Vis | Disponible | Voir la pièce |
| 10 | L66150415 | Frein volant | Disponible | Voir la pièce |
| 11 | L66150409 | Bague | Disponible | Voir la pièce |
| 12 | L66150413 | Bouchon | Disponible | Voir la pièce |
| 13 | L66150414 | Vis | Disponible | Voir la pièce |
| 13 | L66150414 | Vis | Disponible | Voir la pièce |
| 13 | L66150414 | Vis | Disponible | Voir la pièce |
| 14 | L66150416 | Vis | Disponible | Voir la pièce |
| 15 | L66150420 | Ressort | Disponible | Voir la pièce |
| 16 | L66150229 | Tuyau | Disponible | Voir la pièce |
| 16 | L66150710 | Tuyau | Disponible | Voir la pièce |
| 17 | L66150417 | Arbre régulateur | Disponible | Voir la pièce |
| 18 | L66150035 | Rondelle | Disponible | Voir la pièce |
| 19 | L66150419 | Joint | Disponible | Voir la pièce |
| 20 | L66150353 | Goupille | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150230 | Couvercle | Disponible | Voir la pièce |
| 2 | L66150452 | Vis | Disponible | Voir la pièce |
| 2 | L66150452 | Vis | Disponible | Voir la pièce |
| 2 | L66150452 | Vis | Disponible | Voir la pièce |
| 2 | L66150452 | Vis | Disponible | Voir la pièce |
| 3 | L66150453 | Vis | Disponible | Voir la pièce |
| 4 | L66150454 | Plaquette | Disponible | Voir la pièce |
| 5 | L66150455 | Bague | Disponible | Voir la pièce |
| 5 | L66150455 | Bague | Disponible | Voir la pièce |
| 6 | L66150456 | Vis | Disponible | Voir la pièce |
| 7 | L66150457 | Regulateur | Disponible | Voir la pièce |
| 8 | L66150458 | Kit bouchon huile | Non reliée | |
| 9 | L66150232 | All.sfiato | Disponible | Voir la pièce |
| 10 | L66150354 | Rondelle | Disponible | Voir la pièce |
| 11 | L66150460 | Vis | Disponible | Voir la pièce |
| 12 | L66150357 | Goupille | Disponible | Voir la pièce |
| 12 | L66150357 | Goupille | Disponible | Voir la pièce |
| 13 | L66150395 | Kit joints | Disponible | Voir la pièce |
| 13 | L66150395 | Kit joints | Disponible | Voir la pièce |
| 13 | L66150395 | Kit joints | Disponible | Voir la pièce |
| 13 | L66150718 | Kit joints | Disponible | Voir la pièce |
| 13 | L66150718 | Kit joints | Disponible | Voir la pièce |
| 13 | L66150718 | Kit joints | Disponible | Voir la pièce |
| 14 | L66150462 | Joint d | Disponible | Voir la pièce |
| 15 | L66150463 | Joint | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150280 | Kit segments | Disponible | Voir la pièce |
| 2 | L66150372 | Arret | Disponible | Voir la pièce |
| 2 | L66150372 | Arret | Disponible | Voir la pièce |
| 3 | L66150342 | Axe piston | Disponible | Voir la pièce |
| 4 | L66150412 | Piston complet | Disponible | Voir la pièce |
| 5 | L66150421 | Bielle cpl. | Disponible | Voir la pièce |
| 6 | L66150424 | Rondelle | Disponible | Voir la pièce |
| 7 | L66150355 | Roulement | Disponible | Voir la pièce |
| 8 | L66150423 | Vilebrequin | Disponible | Voir la pièce |
| 9 | L66150081 | Clavette | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150233 | Demarrage complet | Non reliée | |
| 2 | L66150425 | Volant | Disponible | Voir la pièce |
| 3 | L66150426 | Ventilateur | Disponible | Voir la pièce |
| 4 | L66150147 | Poulie | Disponible | Voir la pièce |
| 5 | L66150376 | Ecrou | Disponible | Voir la pièce |
| 6 | L66150427 | Capot de bougie | Disponible | Voir la pièce |
| 7 | L66150428 | Câble de masse | Disponible | Voir la pièce |
| 8 | L66150429 | Bobine | Non reliée | |
| 9 | L66150416 | Vis | Disponible | Voir la pièce |
| 10 | L66150234 | Couvercle | Disponible | Voir la pièce |
| 10 | L66150713 | Couvercle | Disponible | Voir la pièce |
| 11 | L66150240 | Vis | Disponible | Voir la pièce |
| 12 | L66150259 | Vis | Disponible | Voir la pièce |
| 13 | L66150260 | Guide | Disponible | Voir la pièce |
| 14 | L66150270 | Poignée de démarrage | Disponible | Voir la pièce |
| 15 | L66150269 | Cordelette | Disponible | Voir la pièce |
| 16 | L66150266 | Ressort de démarrage | Non reliée | |
| 17 | L66150265 | Poulie | Disponible | Voir la pièce |
| 18 | L66150263 | Cliquet | Disponible | Voir la pièce |
| 18 | L66150263 | Cliquet | Disponible | Voir la pièce |
| 19 | L66150264 | Ressort | Disponible | Voir la pièce |
| 19 | L66150264 | Ressort | Disponible | Voir la pièce |
| 20 | L66150262 | Ressort | Disponible | Voir la pièce |
| 21 | L66150261 | Rondelle | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66151981 | Bride termique | Disponible | Voir la pièce |
| 2 | L66150449 | Carburateur | Disponible | Voir la pièce |
| 3 | L66150714 | Joint | Disponible | Voir la pièce |
| 4 | L66150434 | Kit pour la réparation | Disponible | Voir la pièce |
| 5 | L66150395 | Kit joints | Disponible | Voir la pièce |
| 5 | L66150395 | Kit joints | Disponible | Voir la pièce |
| 5 | L66150395 | Kit joints | Disponible | Voir la pièce |
| 5 | L66150395 | Kit joints | Disponible | Voir la pièce |
| 5 | L66150395 | Kit joints | Disponible | Voir la pièce |
| 5 | L66150395 | Kit joints | Disponible | Voir la pièce |
| 5 | L66150718 | Kit joints | Disponible | Voir la pièce |
| 5 | L66150718 | Kit joints | Disponible | Voir la pièce |
| 5 | L66150718 | Kit joints | Disponible | Voir la pièce |
| 5 | L66150718 | Kit joints | Disponible | Voir la pièce |
| 5 | L66150718 | Kit joints | Disponible | Voir la pièce |
| 5 | L66150718 | Kit joints | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150443 | Kit échappement | Disponible | Voir la pièce |
| 1 | L66150719 | Kit échappement | Disponible | Voir la pièce |
| 2 | L66150445 | Filtre aire | Non reliée | |
| 2 | L66150715 | Filtre aire | Disponible | Voir la pièce |
| 3 | L66150255 | Eponge | Disponible | Voir la pièce |
| 3 | L66150716 | Eponge | Disponible | Voir la pièce |
| 4 | L66150250 | Kit filtre air | Non reliée | |
| 4 | L66150717 | Kit filtre air | Non reliée | |
| 5 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 6 | L66150395 | Kit joints | Disponible | Voir la pièce |
| 6 | L66150395 | Kit joints | Disponible | Voir la pièce |
| 6 | L66150718 | Kit joints | Disponible | Voir la pièce |
| 6 | L66150718 | Kit joints | Disponible | Voir la pièce |
| 7 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 7 | L66150185 | Ecrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150465 | Vis | Disponible | Voir la pièce |
| 2 | L66150169 | Ressort | Non reliée | |
| 3 | L66150170 | Ressort | Non reliée | |
| 4 | L66150468 | Bride | Disponible | Voir la pièce |
| 5 | L66150172 | Vis | Disponible | Voir la pièce |
| 6 | L66150470 | Levier complet | Disponible | Voir la pièce |
| 7 | L66150464 | Vis | Disponible | Voir la pièce |
| 8 | L66150236 | Tige | Disponible | Voir la pièce |
| 9 | L66150237 | Ressort | Disponible | Voir la pièce |
| 10 | L66150461 | Levier accelerateur | Disponible | Voir la pièce |
| 11 | L66150448 | Ressort | Disponible | Voir la pièce |
| 12 | L66150447 | Levier de commande | Disponible | Voir la pièce |
| 13 | L66150382 | Vis | Disponible | Voir la pièce |
| 14 | L66150185 | Ecrou | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150437 | Bouchon | Non reliée | |
| 2 | L66150436 | Reservoir complet | Non reliée | |
| 3 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 4 | L66150438 | Rondelle | Disponible | Voir la pièce |
| 5 | L66150251 | Vis | Disponible | Voir la pièce |
| 6 | L66150439 | Filtre | Disponible | Voir la pièce |
| 7 | L66150239 | Goujon | Disponible | Voir la pièce |
| 8 | L66150440 | Clip | Disponible | Voir la pièce |
| 9 | L66150435 | Clip | Disponible | Voir la pièce |
| 9 | L66150435 | Clip | Disponible | Voir la pièce |
| 10 | L66150432 | Tuyau | Disponible | Voir la pièce |
