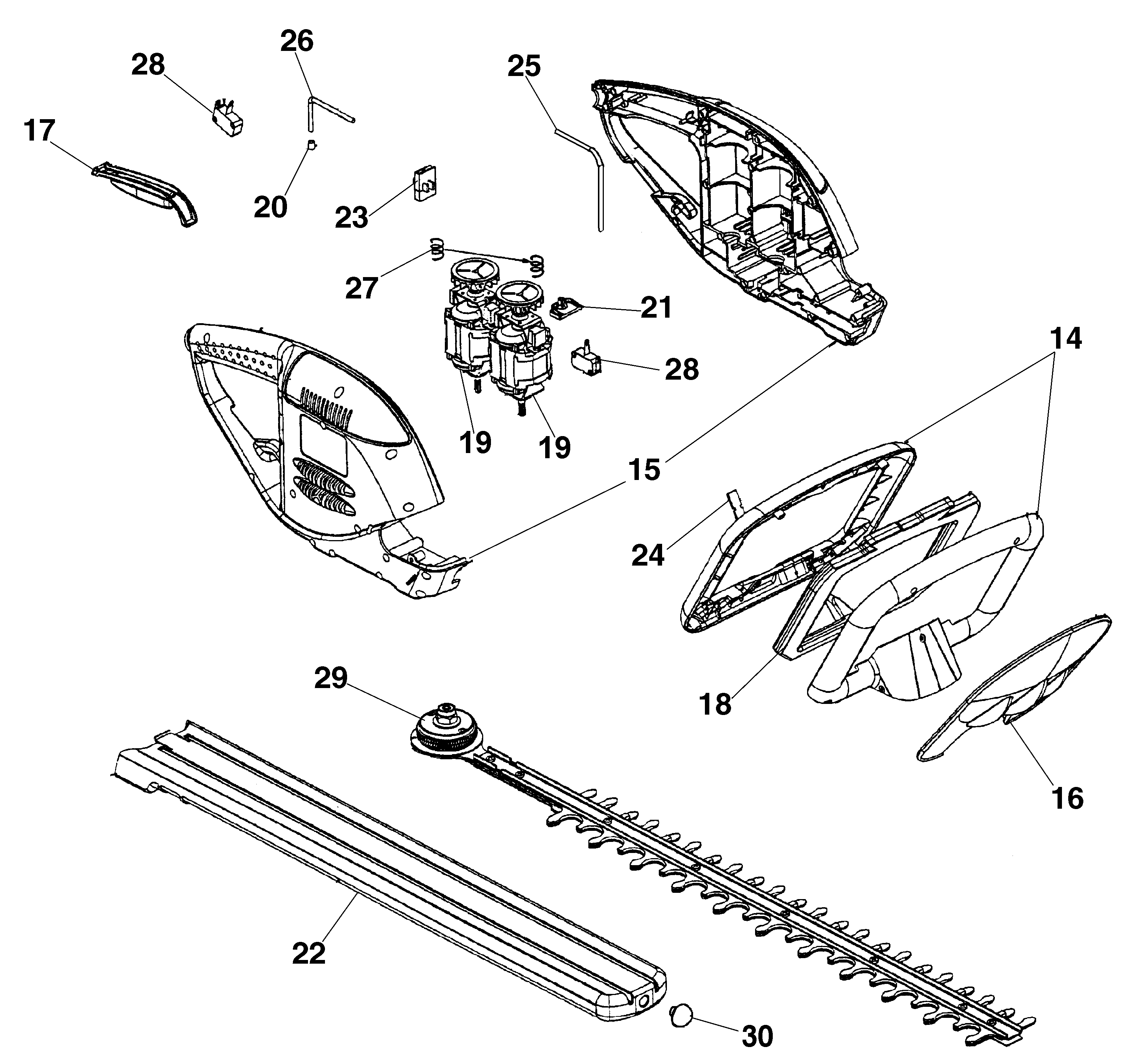

Vue Éclatée HTE 600
Retrouvez les pièces détachées, références et repères disponibles pour HTE 600.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 14 | V3051133 | Poignee | Disponible | Voir la pièce |
| 15 | V3051208 | Couple poignées | Disponible | Voir la pièce |
| 16 | V3150465 | Protege main | Disponible | Voir la pièce |
| 17 | V3200308 | Levier | Disponible | Voir la pièce |
| 18 | V3200356 | Levier | Disponible | Voir la pièce |
| 19 | V7350613 | Moteur | Disponible | Voir la pièce |
| 19 | V7350613 | Moteur | Disponible | Voir la pièce |
| 20 | V3300089 | Bouchon | Disponible | Voir la pièce |
| 21 | V3300090 | Bouchon | Disponible | Voir la pièce |
| 22 | V3300290 | Protection | Disponible | Voir la pièce |
| 23 | V3350213 | Support | Disponible | Voir la pièce |
| 24 | V5010390 | Plaquette | Disponible | Voir la pièce |
| 25 | V5070086 | Levier | Disponible | Voir la pièce |
| 26 | V5070087 | Levier | Disponible | Voir la pièce |
| 27 | V5450569 | Ressort | Disponible | Voir la pièce |
| 28 | V7400268 | Micro-interrupteur | Disponible | Voir la pièce |
| 28 | V7400268 | Micro-interrupteur | Disponible | Voir la pièce |
| 29 | V5950940 | Group lame | Disponible | Voir la pièce |
| 30 | V3300004 | Bouchon | Disponible | Voir la pièce |
