Vue Éclatée KROSSER 92/16 H Cat. 2012
Retrouvez les pièces détachées, références et repères disponibles pour KROSSER 92/16 H Cat. 2012.

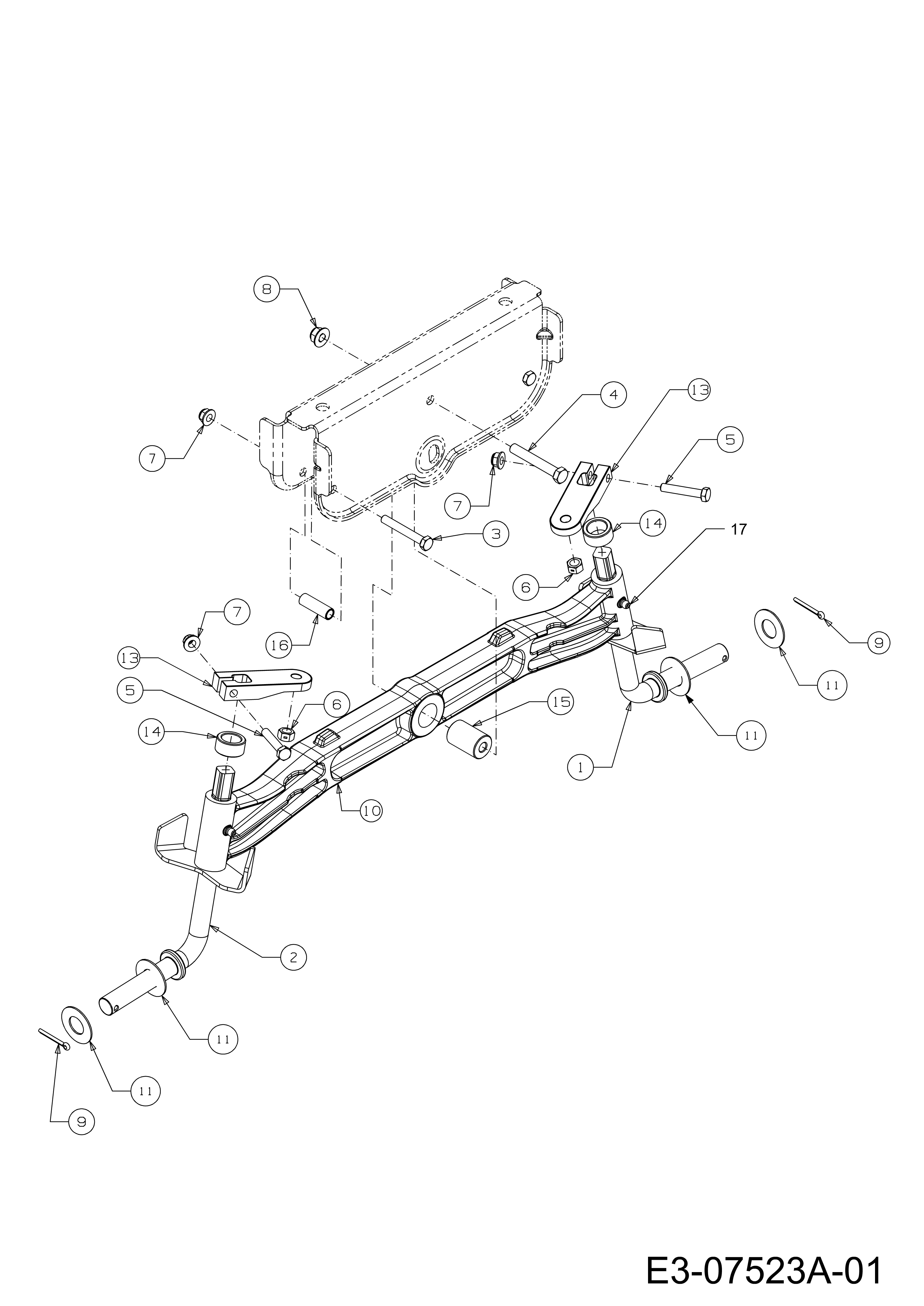

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C63804043637 | Groupe essieu | Disponible | Voir la pièce |
| 2 | C63804042637 | Groupe essieu | Disponible | Voir la pièce |
| 3 | C7100395 | Vis | Disponible | Voir la pièce |
| 4 | C7100859 | Vis | Disponible | Voir la pièce |
| 5 | C7103180 | Vis | Disponible | Voir la pièce |
| 5 | C7103180 | Vis | Disponible | Voir la pièce |
| 6 | C7120214 | Ecrou | Disponible | Voir la pièce |
| 6 | C7120214 | Ecrou | Disponible | Voir la pièce |
| 7 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 7 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 7 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 8 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 9 | C7140162 | Goupille | Disponible | Voir la pièce |
| 9 | C7140162 | Goupille | Disponible | Voir la pièce |
| 10 | C71904413A | Assieu | Disponible | Voir la pièce |
| 11 | C7360316 | Rondelle | Disponible | Voir la pièce |
| 11 | C7360316 | Rondelle | Disponible | Voir la pièce |
| 11 | C7360316 | Rondelle | Disponible | Voir la pièce |
| 11 | C7360316 | Rondelle | Disponible | Voir la pièce |
| 13 | C74804065ZW | Accul | Disponible | Voir la pièce |
| 13 | C74804065ZW | Accul | Disponible | Voir la pièce |
| 14 | C74804068 | Entretoise | Disponible | Voir la pièce |
| 14 | C74804068 | Entretoise | Disponible | Voir la pièce |
| 15 | C75005280 | Entretoise | Disponible | Voir la pièce |
| 16 | C75005303 | Entretoise | Disponible | Voir la pièce |
| 17 | C7373000 | Nipple | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7310484A | Enjoliveur | Disponible | Voir la pièce |

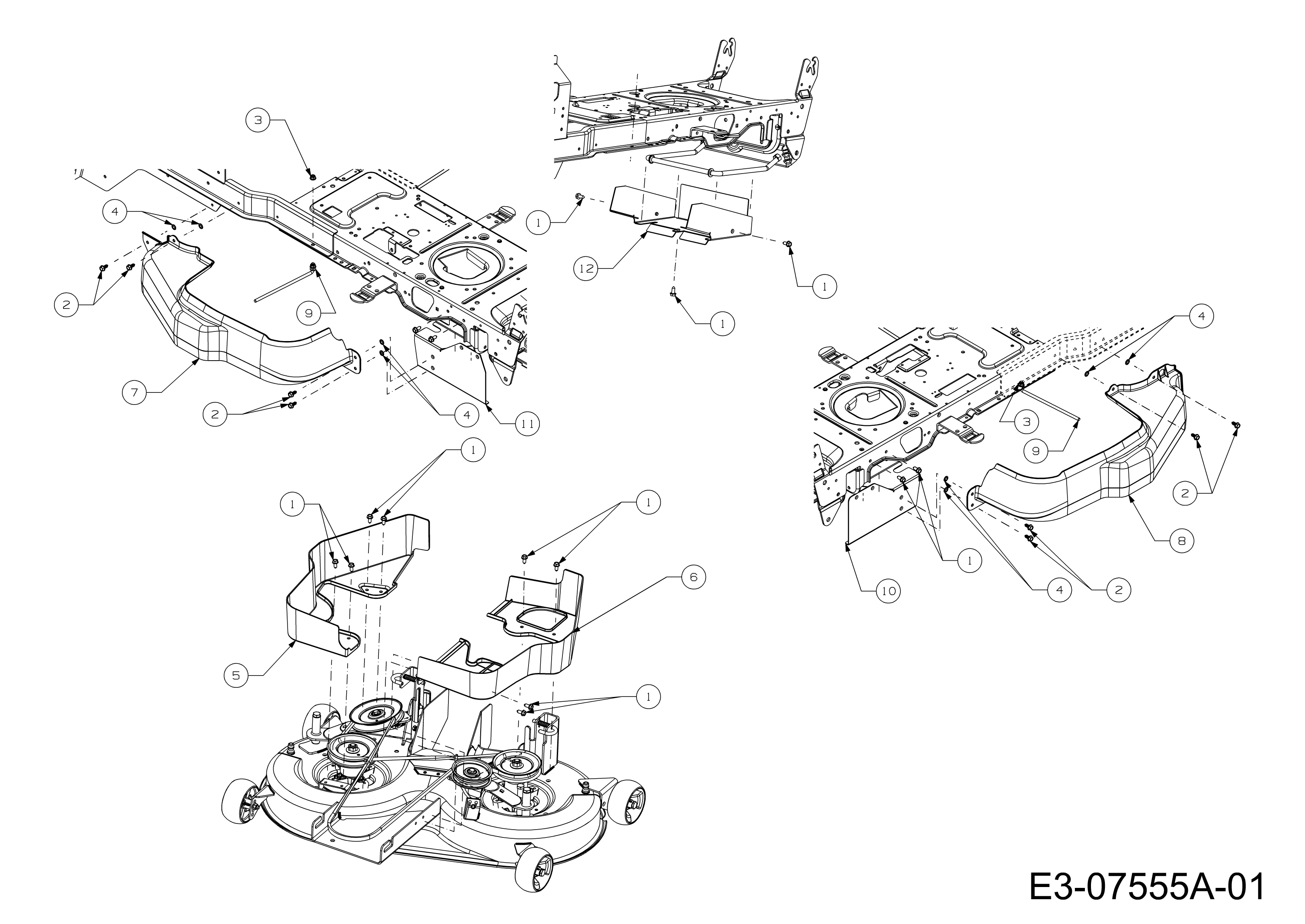

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C68304549637 | Protection | Disponible | Voir la pièce |
| 2 | C7100227 | Vis | Disponible | Voir la pièce |
| 3 | C71004484 | Vis | Disponible | Voir la pièce |
| 3 | C71004484 | Vis | Disponible | Voir la pièce |
| 4 | C71004683A | Vis | Disponible | Voir la pièce |
| 4 | C71004683A | Vis | Disponible | Voir la pièce |
| 5 | C7100599 | Vis | Disponible | Voir la pièce |
| 6 | C7120271 | Ecrou | Disponible | Voir la pièce |
| 7 | C7123005 | Ecrou | Disponible | Voir la pièce |
| 8 | C72004199 | Pivot | Disponible | Voir la pièce |
| 8 | C72004199 | Pivot | Disponible | Voir la pièce |
| 9 | C7250157 | Bande | Disponible | Voir la pièce |
| 10 | C7260205 | Bande | Disponible | Voir la pièce |
| 10 | C7260205 | Bande | Disponible | Voir la pièce |
| 12 | C751053515 | Flexible | Disponible | Voir la pièce |
| 13 | C75111053A | Deflecteur | Disponible | Voir la pièce |
| 14 | C75111278 | Pot | Disponible | Voir la pièce |
| 15 | C7513141 | Tuyau | Disponible | Voir la pièce |

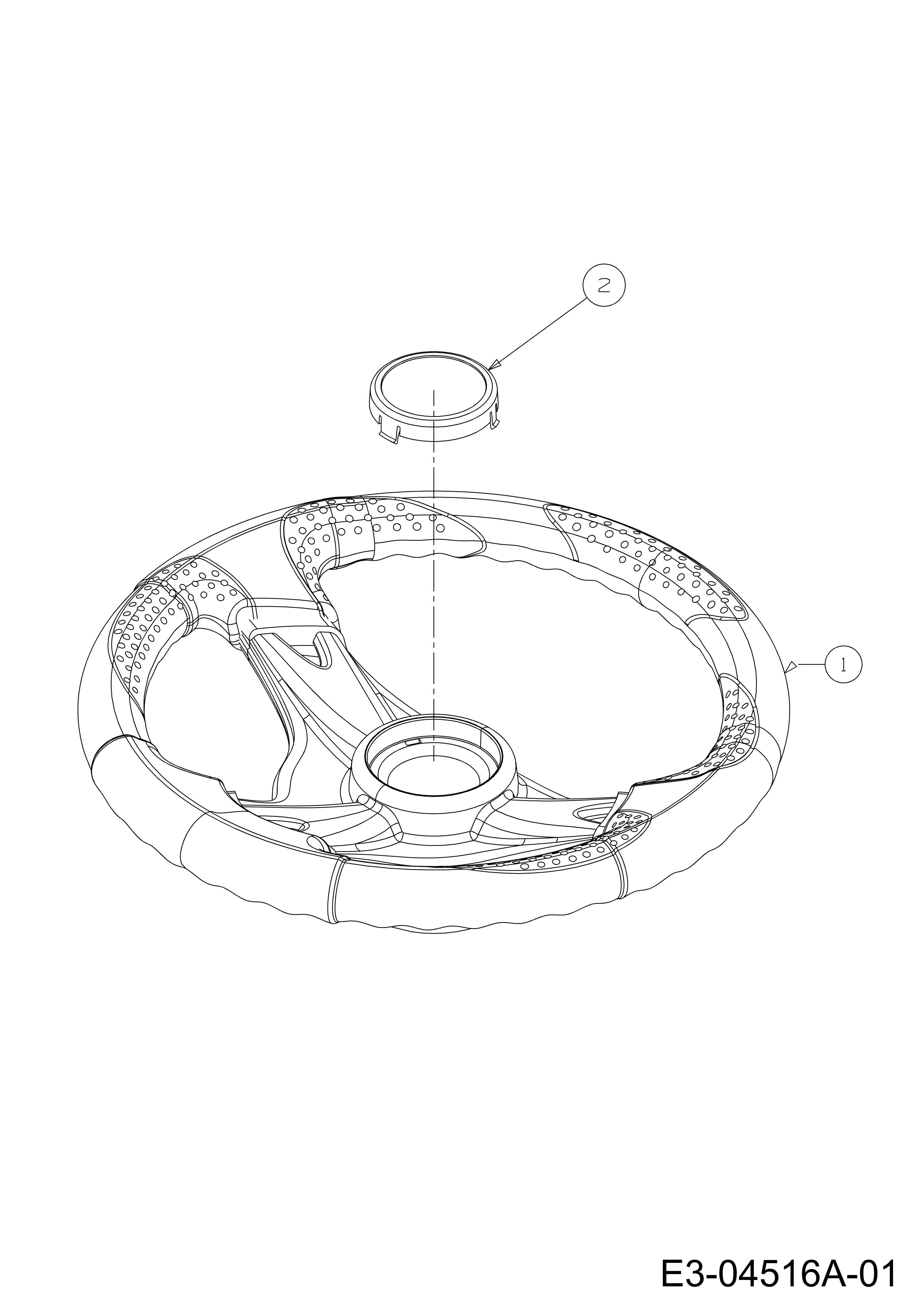

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C63104008B | Volant | Non reliée | |
| 2 | C73104039 | Bouchon | Disponible | Voir la pièce |

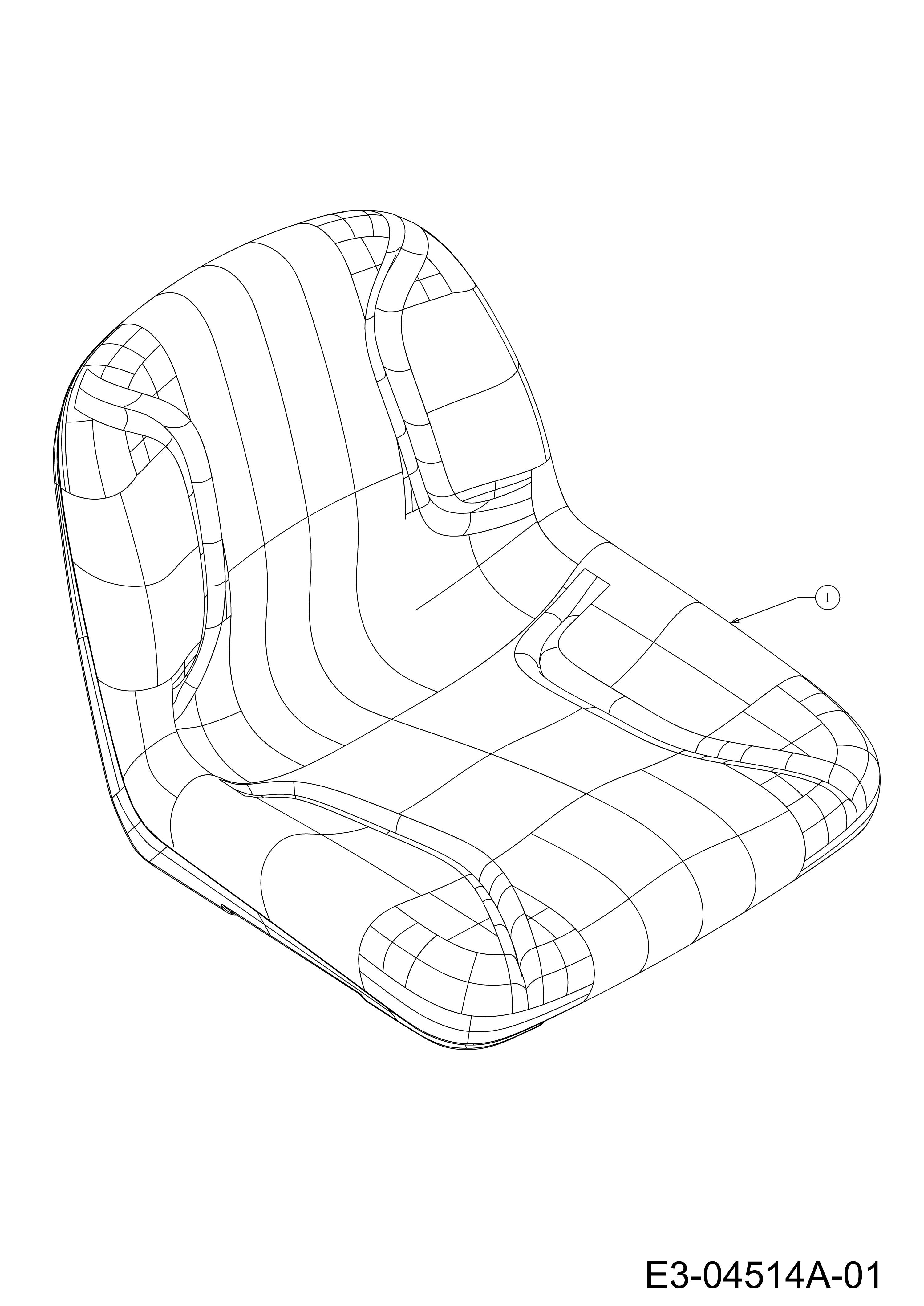

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C75704086 | Siege | Non reliée |

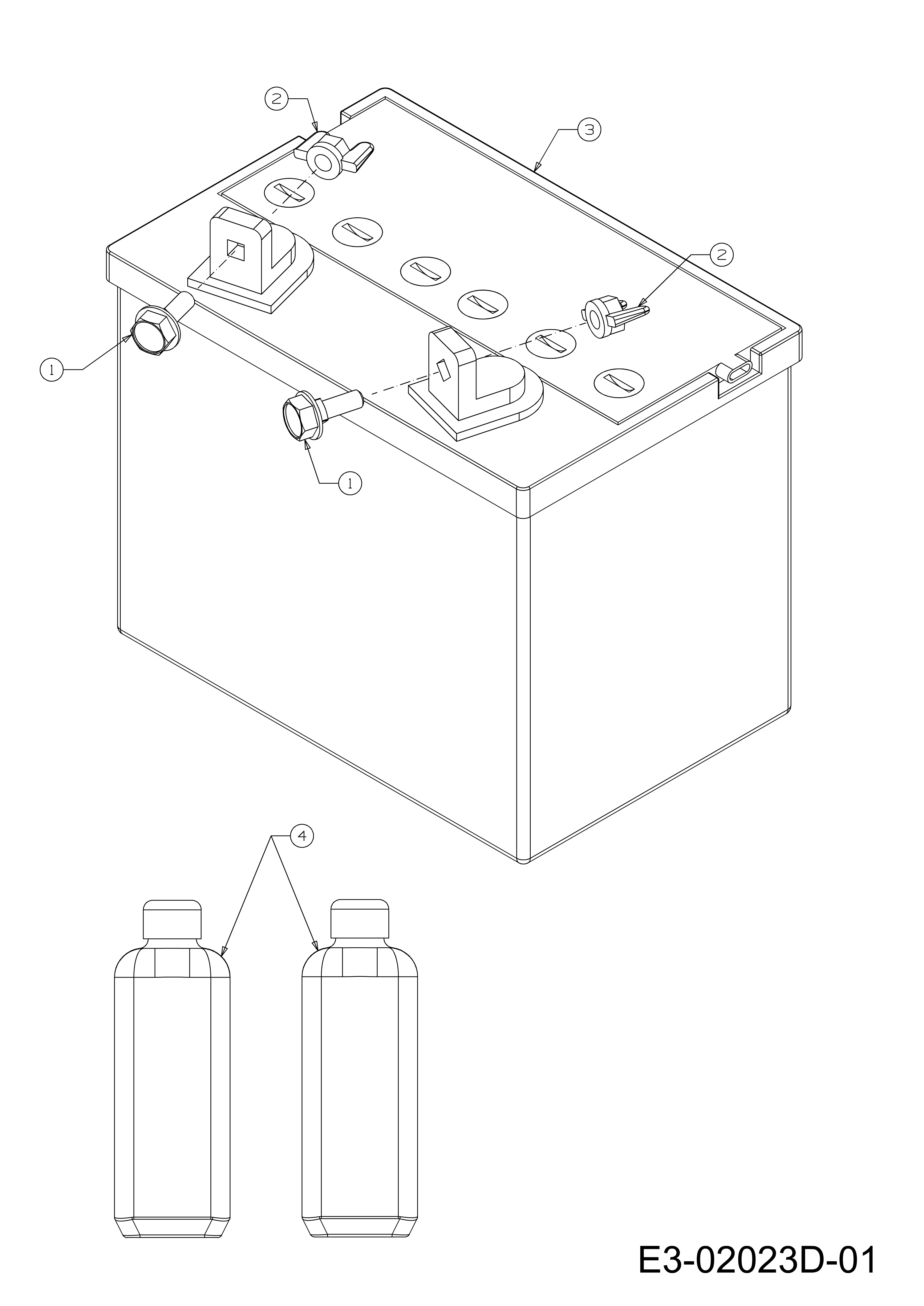

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7381132 | Vis | Disponible | Voir la pièce |
| 1 | C7381132 | Vis | Disponible | Voir la pièce |
| 2 | C7123087 | Ecrou | Disponible | Voir la pièce |
| 2 | C7123087 | Ecrou | Disponible | Voir la pièce |
| 3 | C5032U30002R | Batterie | Non reliée | |
| 4 | - | N | Non reliée |

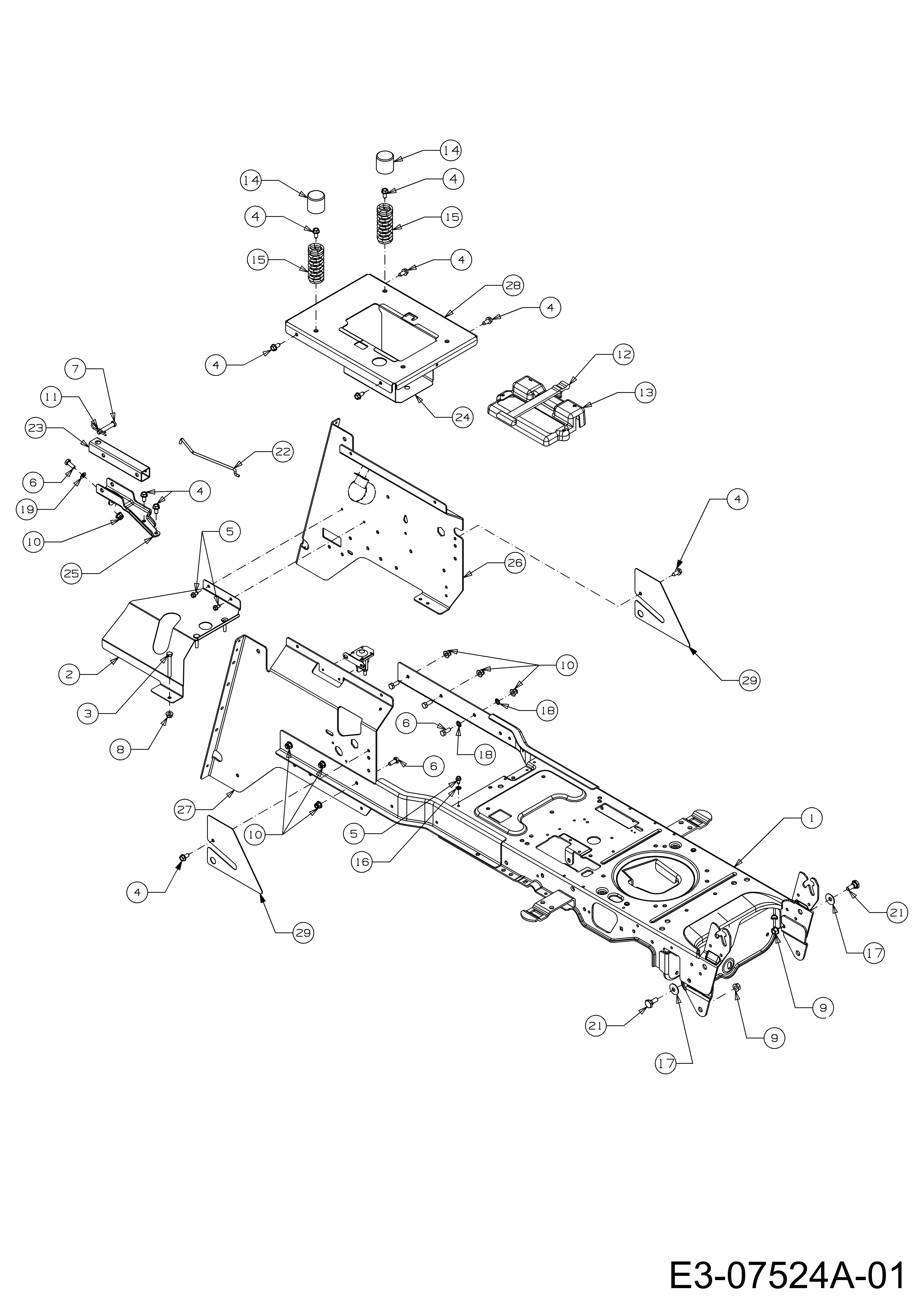

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C68304642637 | Groupe châssis | Disponible | Voir la pièce |
| 2 | C68304709637 | Couvercle | Disponible | Voir la pièce |
| 3 | C7100378 | Vis | Disponible | Voir la pièce |
| 4 | C71004484 | Vis | Disponible | Voir la pièce |
| 4 | C71004484 | Vis | Disponible | Voir la pièce |
| 4 | C71004484 | Vis | Disponible | Voir la pièce |
| 4 | C71004484 | Vis | Disponible | Voir la pièce |
| 4 | C71004484 | Vis | Disponible | Voir la pièce |
| 4 | C71004484 | Vis | Disponible | Voir la pièce |
| 4 | C71004484 | Vis | Disponible | Voir la pièce |
| 4 | C71004484 | Vis | Disponible | Voir la pièce |
| 5 | C7100599 | Vis | Disponible | Voir la pièce |
| 5 | C7100599 | Vis | Disponible | Voir la pièce |
| 6 | C7101681 | Vis | Disponible | Voir la pièce |
| 6 | C7101681 | Vis | Disponible | Voir la pièce |
| 6 | C7101681 | Vis | Disponible | Voir la pièce |
| 7 | C7110679A | Goujon | Disponible | Voir la pièce |
| 8 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 9 | C7120431 | Ecrou | Disponible | Voir la pièce |
| 9 | C7120431 | Ecrou | Disponible | Voir la pièce |
| 10 | C7120714 | Ecrou | Disponible | Voir la pièce |
| 10 | C7120714 | Ecrou | Disponible | Voir la pièce |
| 10 | C7120714 | Ecrou | Disponible | Voir la pièce |
| 11 | C7140147 | Goupille | Disponible | Voir la pièce |
| 12 | C7230444 | Support | Disponible | Voir la pièce |
| 13 | C7310707A | Couvercle | Disponible | Voir la pièce |
| 14 | C73108616 | Bouchon | Disponible | Voir la pièce |
| 14 | C73108616 | Bouchon | Disponible | Voir la pièce |
| 15 | C73204849 | Ressort | Disponible | Voir la pièce |
| 15 | C73204849 | Ressort | Disponible | Voir la pièce |
| 16 | C7360222 | Rondelle | Disponible | Voir la pièce |
| 17 | C7360331 | Rondelle | Disponible | Voir la pièce |
| 17 | C7360331 | Rondelle | Disponible | Voir la pièce |
| 18 | C7360607 | Rondelle | Disponible | Voir la pièce |
| 18 | C7360607 | Rondelle | Disponible | Voir la pièce |
| 19 | C7360700 | Rondelle | Disponible | Voir la pièce |
| 21 | C7380380 | Vis | Disponible | Voir la pièce |
| 21 | C7380380 | Vis | Disponible | Voir la pièce |
| 22 | C74705022A | Tige | Disponible | Voir la pièce |
| 23 | C74904013AS | Tuyau | Disponible | Voir la pièce |
| 24 | C7830349637 | Siege | Disponible | Voir la pièce |
| 25 | C78306180637 | Trainage | Disponible | Voir la pièce |
| 26 | C78306717637 | Longeron left | Disponible | Voir la pièce |
| 27 | C78306718637 | Longeron right | Disponible | Voir la pièce |
| 28 | C78307042637 | Plaque | Disponible | Voir la pièce |
| 29 | C78307281637 | Couvercle | Disponible | Voir la pièce |
| 29 | C78307281637 | Couvercle | Disponible | Voir la pièce |

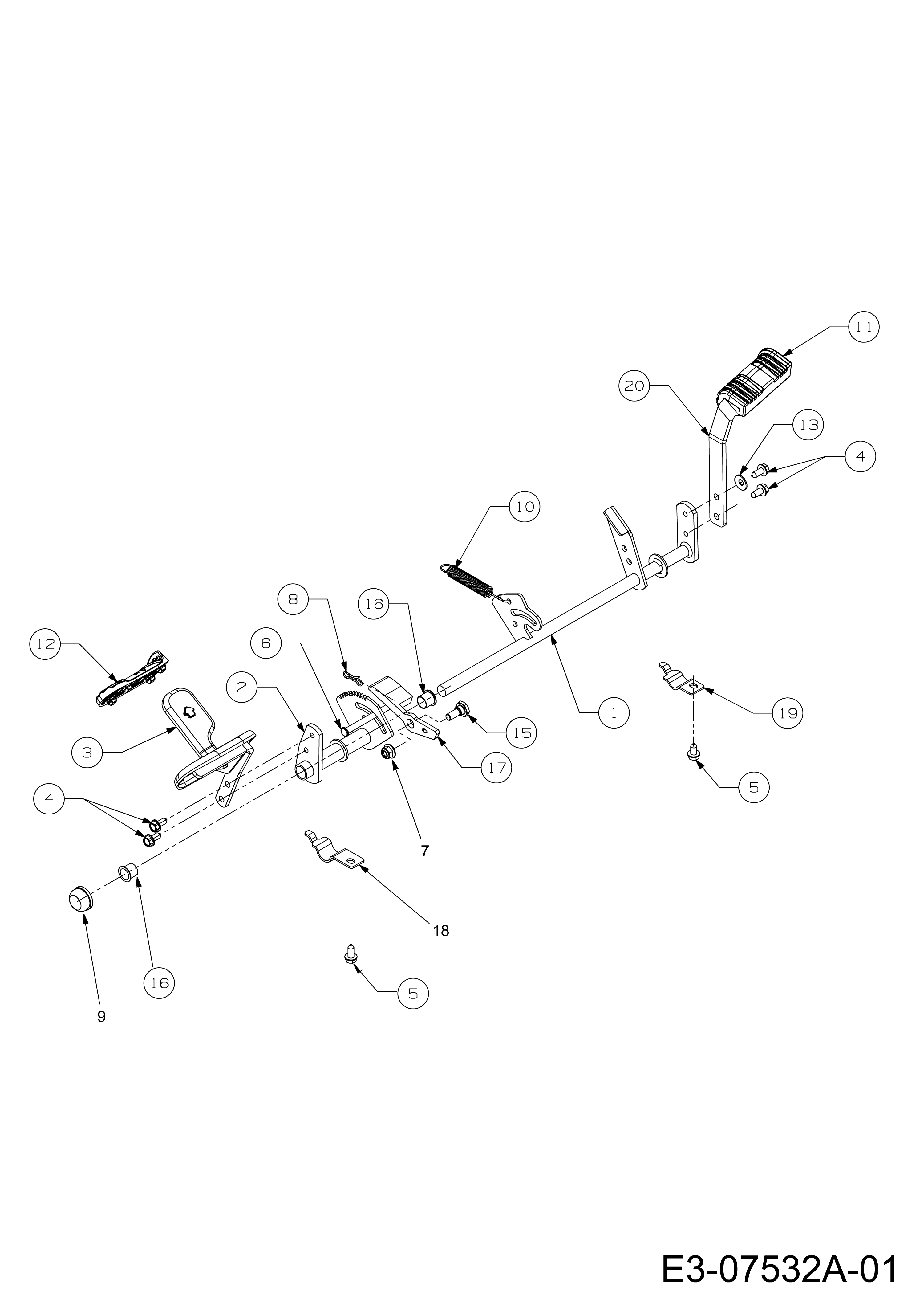

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C64704152DZ | Arbre compl. | Disponible | Voir la pièce |
| 2 | C68304537Z | Etrier compl. | Non reliée | |
| 3 | C68304760637 | Pedale | Disponible | Voir la pièce |
| 4 | C71004484 | Vis | Disponible | Voir la pièce |
| 4 | C71004484 | Vis | Disponible | Voir la pièce |
| 5 | C7100604A | Vis | Disponible | Voir la pièce |
| 5 | C7100604A | Vis | Disponible | Voir la pièce |
| 6 | C71105068 | Pivot | Disponible | Voir la pièce |
| 7 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 8 | C71404040 | Ressort | Disponible | Voir la pièce |
| 9 | C7260214 | Bouchon | Disponible | Voir la pièce |
| 10 | C73204587 | Ressort | Disponible | Voir la pièce |
| 11 | C73504136 | Marchepied | Disponible | Voir la pièce |
| 12 | C73504272 | Marchepied | Disponible | Voir la pièce |
| 13 | C7360242 | Rondelle | Disponible | Voir la pièce |
| 15 | C7380380 | Vis | Disponible | Voir la pièce |
| 16 | C7410495 | Support | Disponible | Voir la pièce |
| 16 | C7410495 | Support | Disponible | Voir la pièce |
| 17 | C74804288 | Accul | Disponible | Voir la pièce |
| 18 | C78305914 | Etrier | Disponible | Voir la pièce |
| 19 | C78305940 | Etrier | Disponible | Voir la pièce |
| 20 | C78306103A | Pedale de frein | Disponible | Voir la pièce |

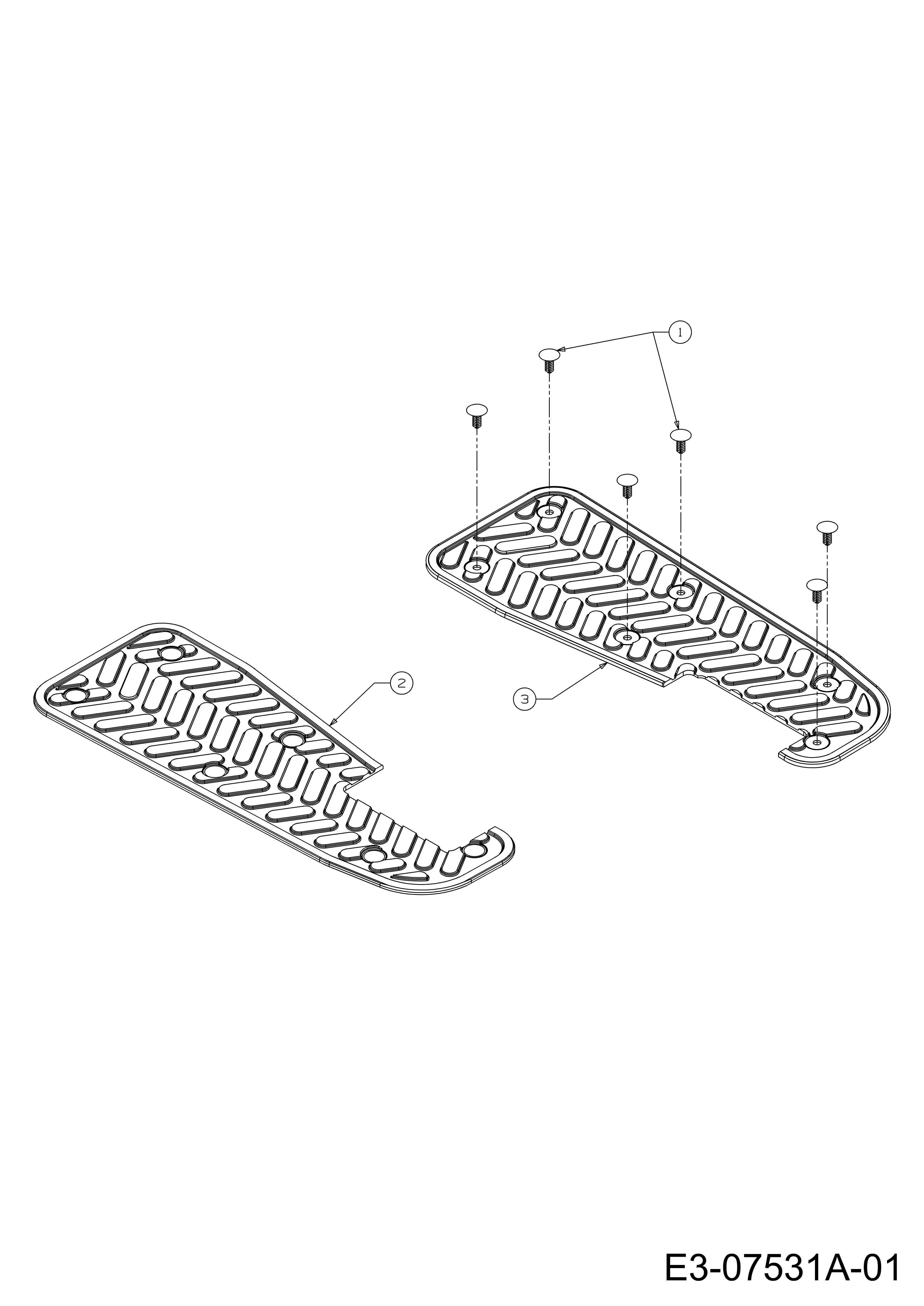

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7263046 | Bague | Disponible | Voir la pièce |
| 2 | C73504015 | Couvremarchepied droite | Disponible | Voir la pièce |
| 3 | C73504016 | Couvremarchepied gauche | Disponible | Voir la pièce |

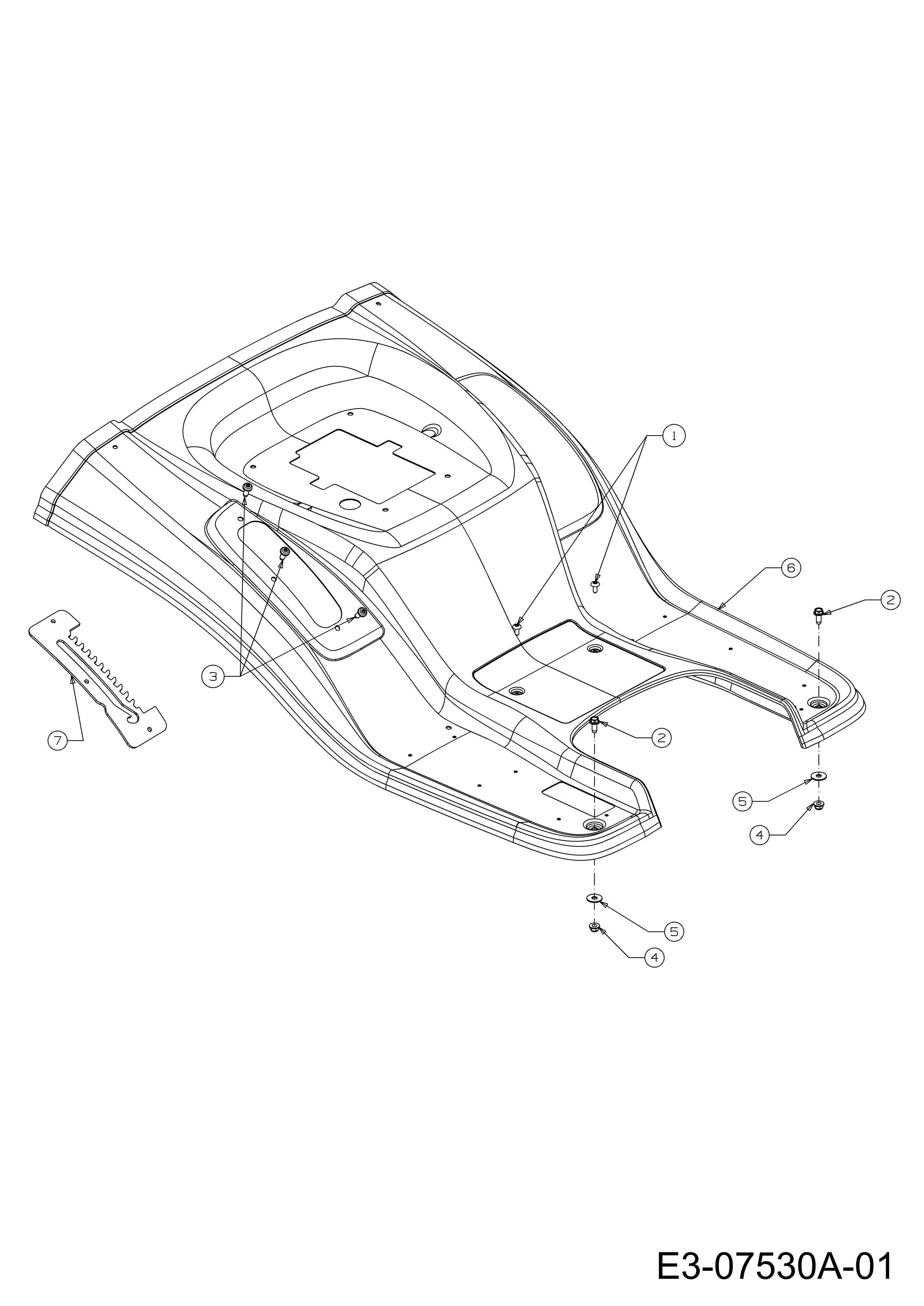

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7101017 | Vis | Disponible | Voir la pièce |
| 2 | C7101260A | Vis | Disponible | Voir la pièce |
| 2 | C7101260A | Vis | Disponible | Voir la pièce |
| 3 | C7101611B | Vis | Disponible | Voir la pièce |
| 4 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 4 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 5 | C7363078 | Rondelle | Disponible | Voir la pièce |
| 5 | C7363078 | Rondelle | Disponible | Voir la pièce |
| 6 | C78307161EO | Carrosserie arrière | Disponible | Voir la pièce |
| 7 | C78307399C | Etrier | Disponible | Voir la pièce |

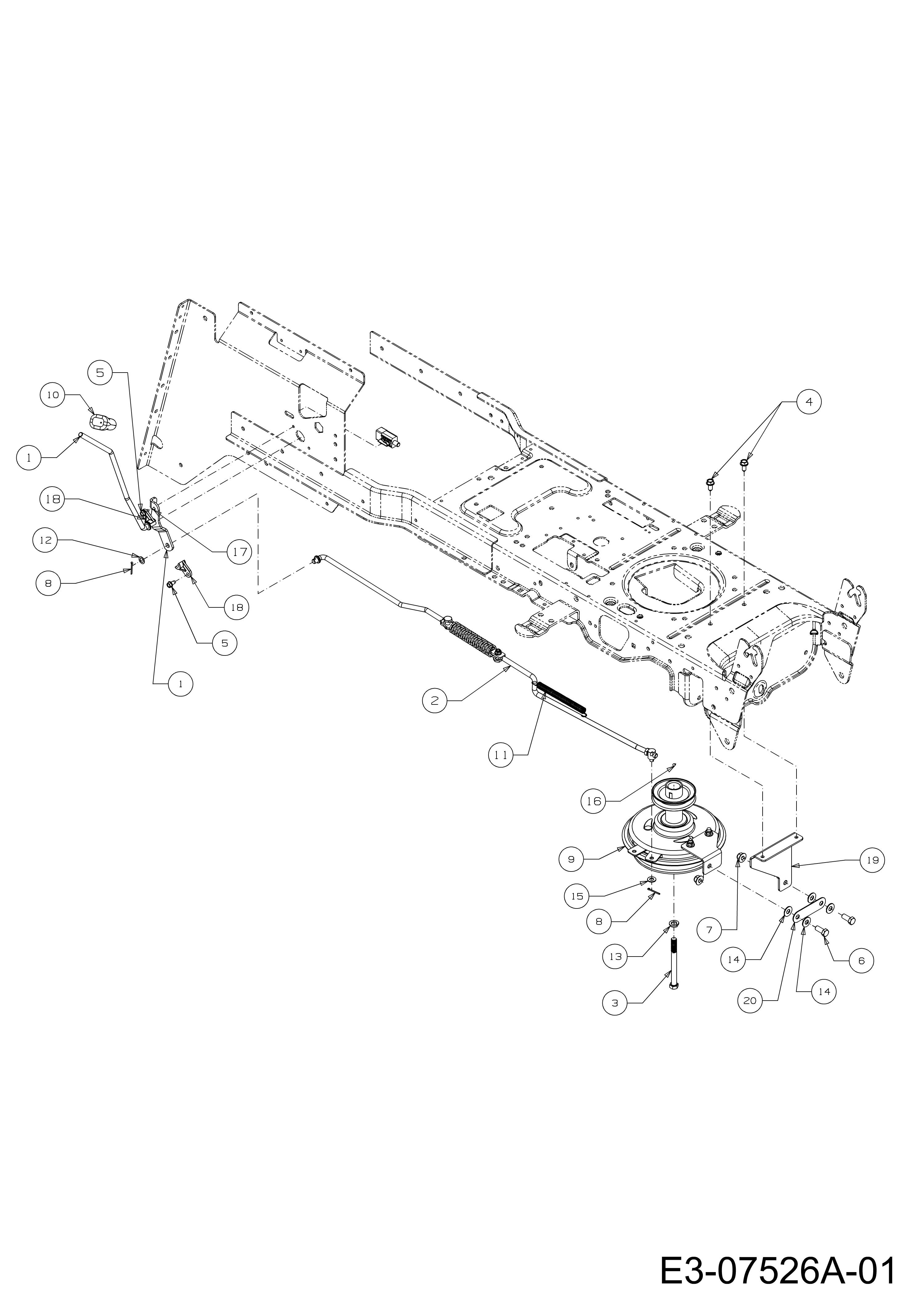

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C64704252Z | Levier complet | Disponible | Voir la pièce |
| 1 | C64704252Z | Levier complet | Disponible | Voir la pièce |
| 2 | C94704253 | Tige | Disponible | Voir la pièce |
| 3 | C71004002 | Vis | Disponible | Voir la pièce |
| 4 | C7100371 | Vis | Disponible | Voir la pièce |
| 5 | C7100599 | Vis | Disponible | Voir la pièce |
| 5 | C7100599 | Vis | Disponible | Voir la pièce |
| 6 | C7103001 | Vis | Disponible | Voir la pièce |
| 7 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 8 | C7140111 | Goupille | Disponible | Voir la pièce |
| 8 | C7140111 | Goupille | Disponible | Voir la pièce |
| 9 | C71704947 | Embrayage | Disponible | Voir la pièce |
| 10 | C72004049A | Poignee | Disponible | Voir la pièce |
| 11 | C7320963 | Ressort | Disponible | Voir la pièce |
| 12 | C7360117 | Rondelle | Disponible | Voir la pièce |
| 13 | C7360171 | Rondelle | Disponible | Voir la pièce |
| 14 | C7360267 | Rondelle | Disponible | Voir la pièce |
| 14 | C7360267 | Rondelle | Disponible | Voir la pièce |
| 15 | C7360275 | Rondelle | Disponible | Voir la pièce |
| 16 | - | N | Non reliée | |
| 17 | - | N | Non reliée | |
| 18 | C74104119A | Roulement | Disponible | Voir la pièce |
| 18 | C74104119A | Roulement | Disponible | Voir la pièce |
| 19 | C78306428AS | Etrier | Disponible | Voir la pièce |
| 20 | C78306560 | Etrier | Disponible | Voir la pièce |

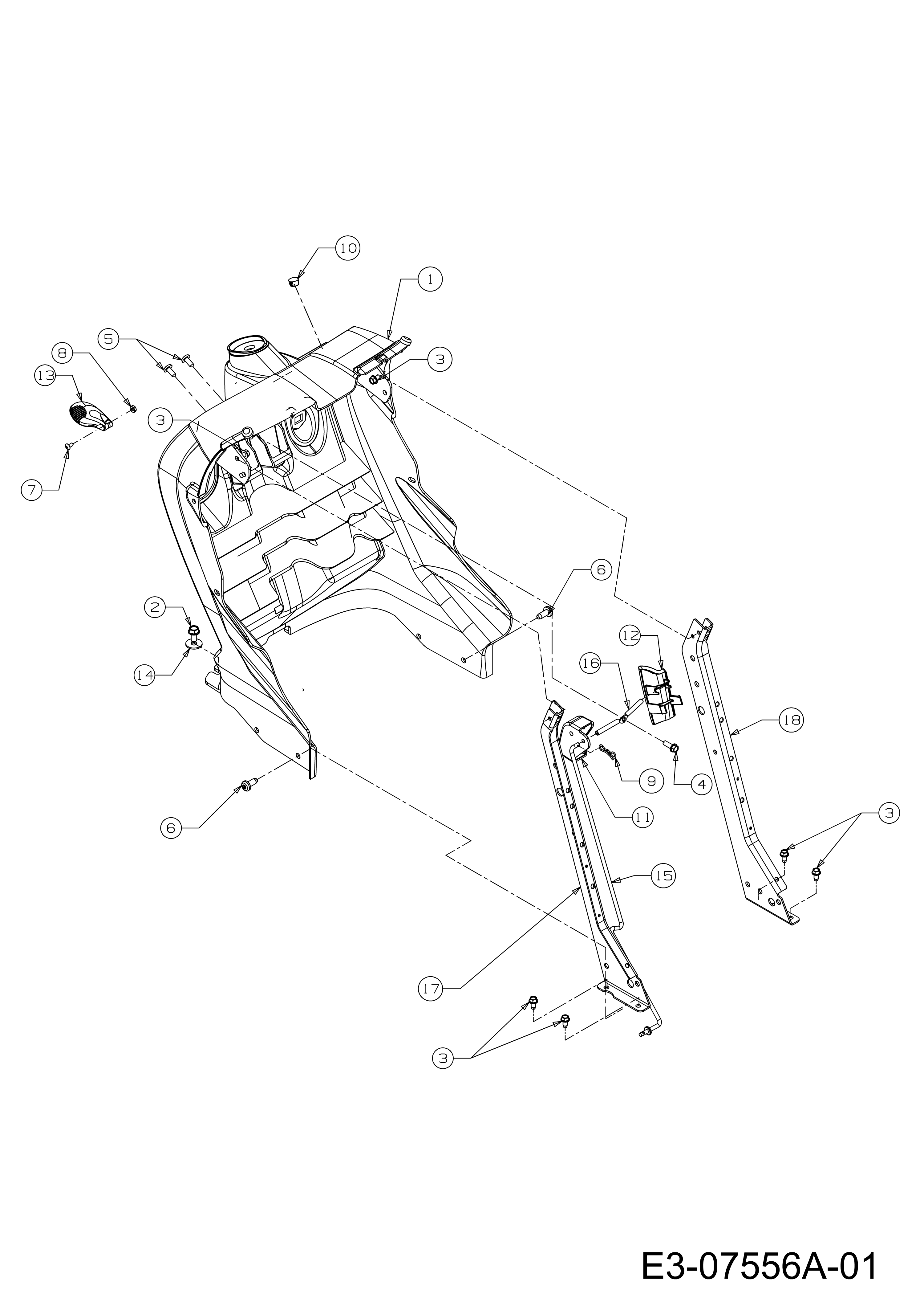

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C63104319 | Tableau de bord | Disponible | Voir la pièce |
| 2 | C71004484 | Vis | Disponible | Voir la pièce |
| 3 | C7100599 | Vis | Disponible | Voir la pièce |
| 3 | C7100599 | Vis | Disponible | Voir la pièce |
| 3 | C7100599 | Vis | Disponible | Voir la pièce |
| 3 | C7100599 | Vis | Disponible | Voir la pièce |
| 4 | C7100895 | Vis | Disponible | Voir la pièce |
| 5 | C7101017 | Vis | Disponible | Voir la pièce |
| 6 | C7101611B | Vis | Disponible | Voir la pièce |
| 6 | C7101611B | Vis | Disponible | Voir la pièce |
| 7 | C7103217 | Vis | Disponible | Voir la pièce |
| 8 | C7120142 | Ecrou | Disponible | Voir la pièce |
| 9 | C71404040 | Ressort | Disponible | Voir la pièce |
| 10 | C72604096 | Bouchon | Disponible | Voir la pièce |
| 11 | C73104217 | Levier | Disponible | Voir la pièce |
| 12 | C73106642 | Protection | Disponible | Voir la pièce |
| 13 | C7311857 | Poignee | Disponible | Voir la pièce |
| 14 | C7360701 | Rondelle | Disponible | Voir la pièce |
| 15 | C74705008 | Coulisseau | Disponible | Voir la pièce |
| 16 | C7471196 | Tige | Disponible | Voir la pièce |
| 17 | C78304285FS | Support right | Disponible | Voir la pièce |
| 18 | C78304323FS | Support left | Disponible | Voir la pièce |

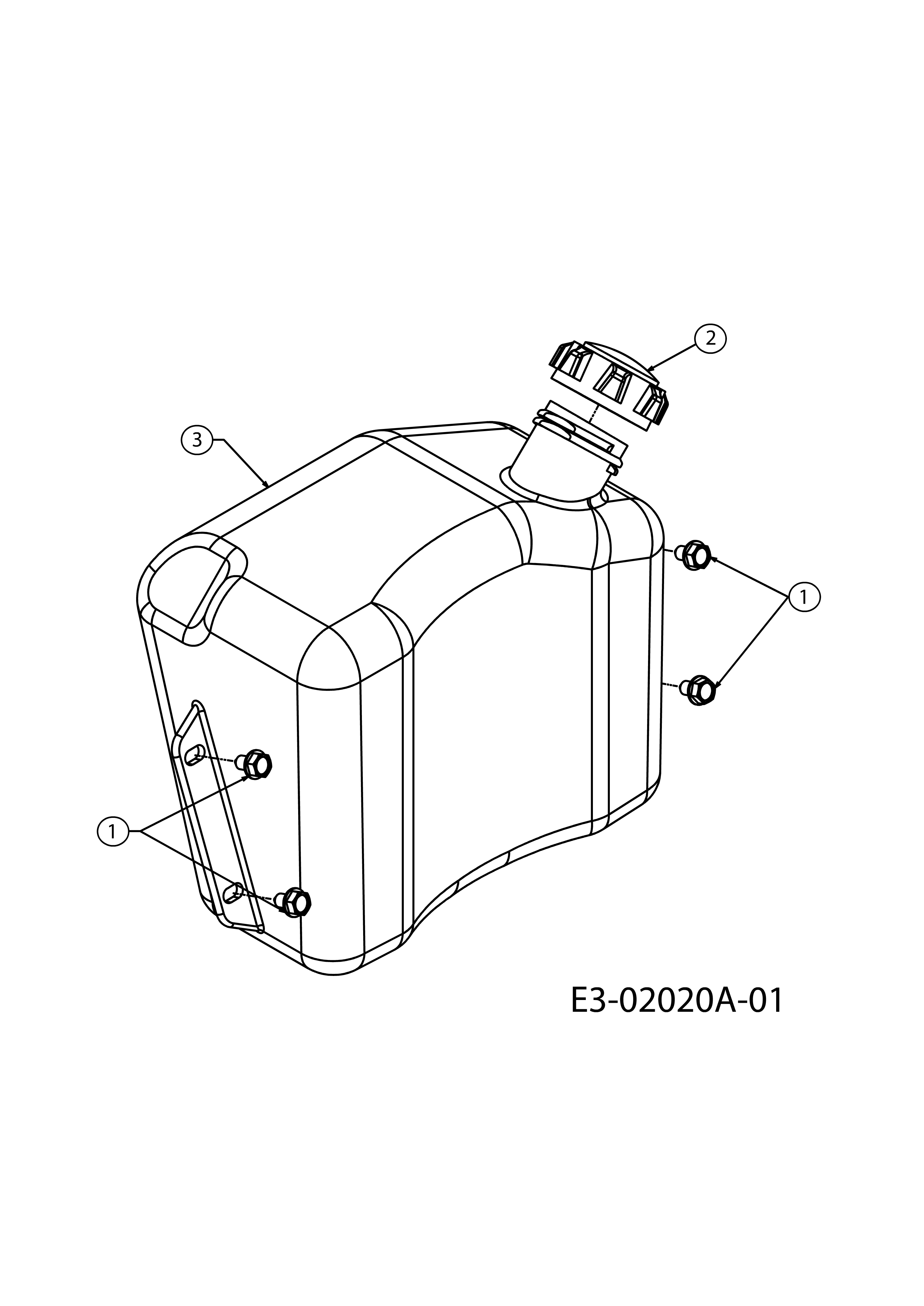

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7100604A | Vis | Disponible | Voir la pièce |
| 1 | C7100604A | Vis | Disponible | Voir la pièce |
| 2 | C7510603B | Bouchon | Non reliée | |
| 3 | C7510818D | Reservoir | Disponible | Voir la pièce |

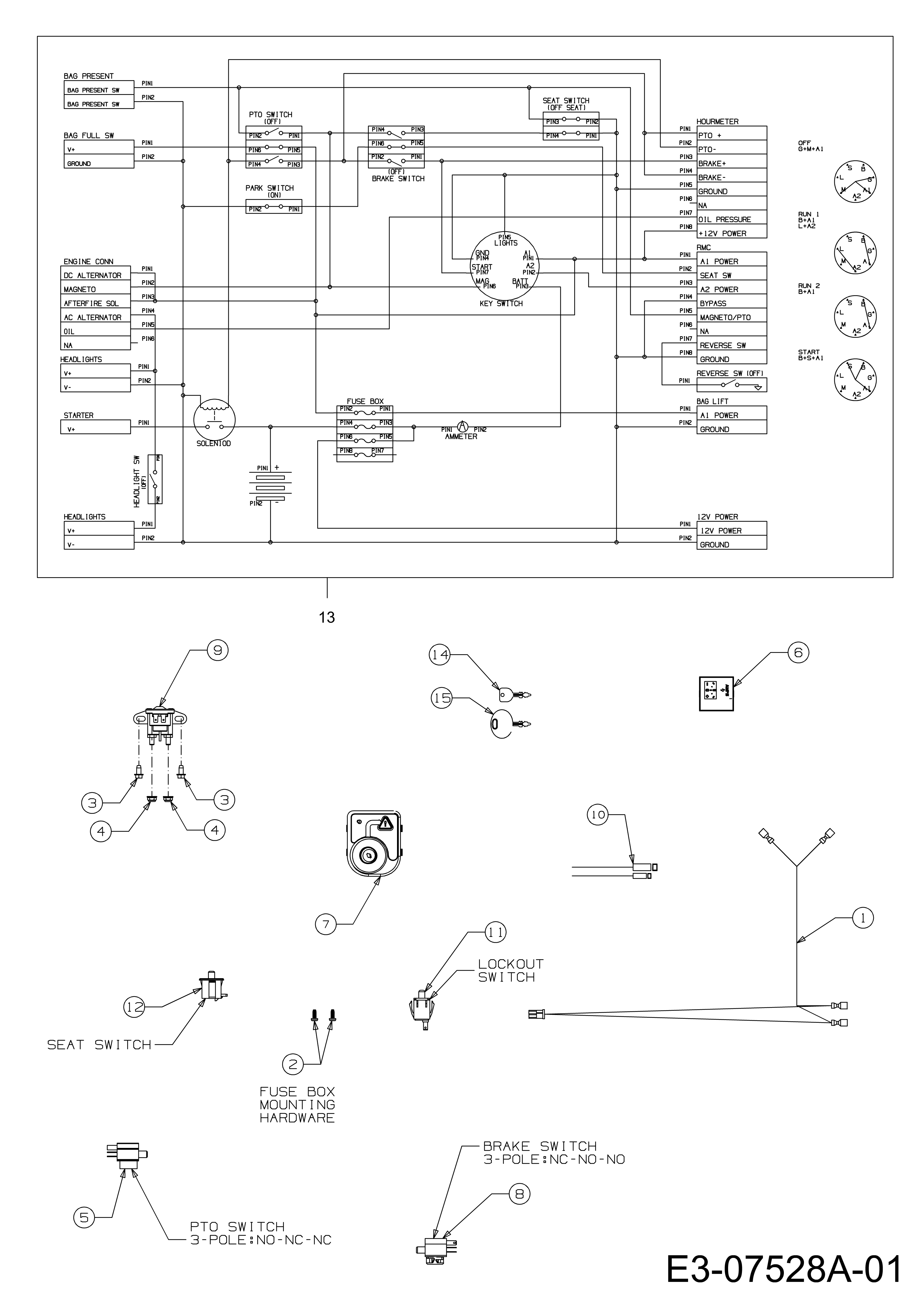

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C62904133B | Cablage | Disponible | Voir la pièce |
| 2 | C7100351 | Vis | Disponible | Voir la pièce |
| 3 | C7100599 | Vis | Disponible | Voir la pièce |
| 3 | C7100599 | Vis | Disponible | Voir la pièce |
| 4 | C71204064 | Contreecrou | Disponible | Voir la pièce |
| 4 | C71204064 | Contreecrou | Disponible | Voir la pièce |
| 5 | C72504038 | Securite | Disponible | Voir la pièce |
| 6 | C72504156 | Ampèremètre ang. | Disponible | Voir la pièce |
| 7 | C72506119B | Accul | Non reliée | |
| 8 | C72504232 | Interrupteur | Disponible | Voir la pièce |
| 9 | C72506153A | Interrupteur | Non reliée | |
| 10 | C72504469 | Harnais | Disponible | Voir la pièce |
| 11 | C72504807 | Interrupteur | Disponible | Voir la pièce |
| 12 | C72505013 | Interrupteur | Disponible | Voir la pièce |
| 13 | C72505352 | Harnais | Disponible | Voir la pièce |
| 14 | C7251745A | Clé | Disponible | Voir la pièce |
| 15 | C7251745A | Clé | Disponible | Voir la pièce |

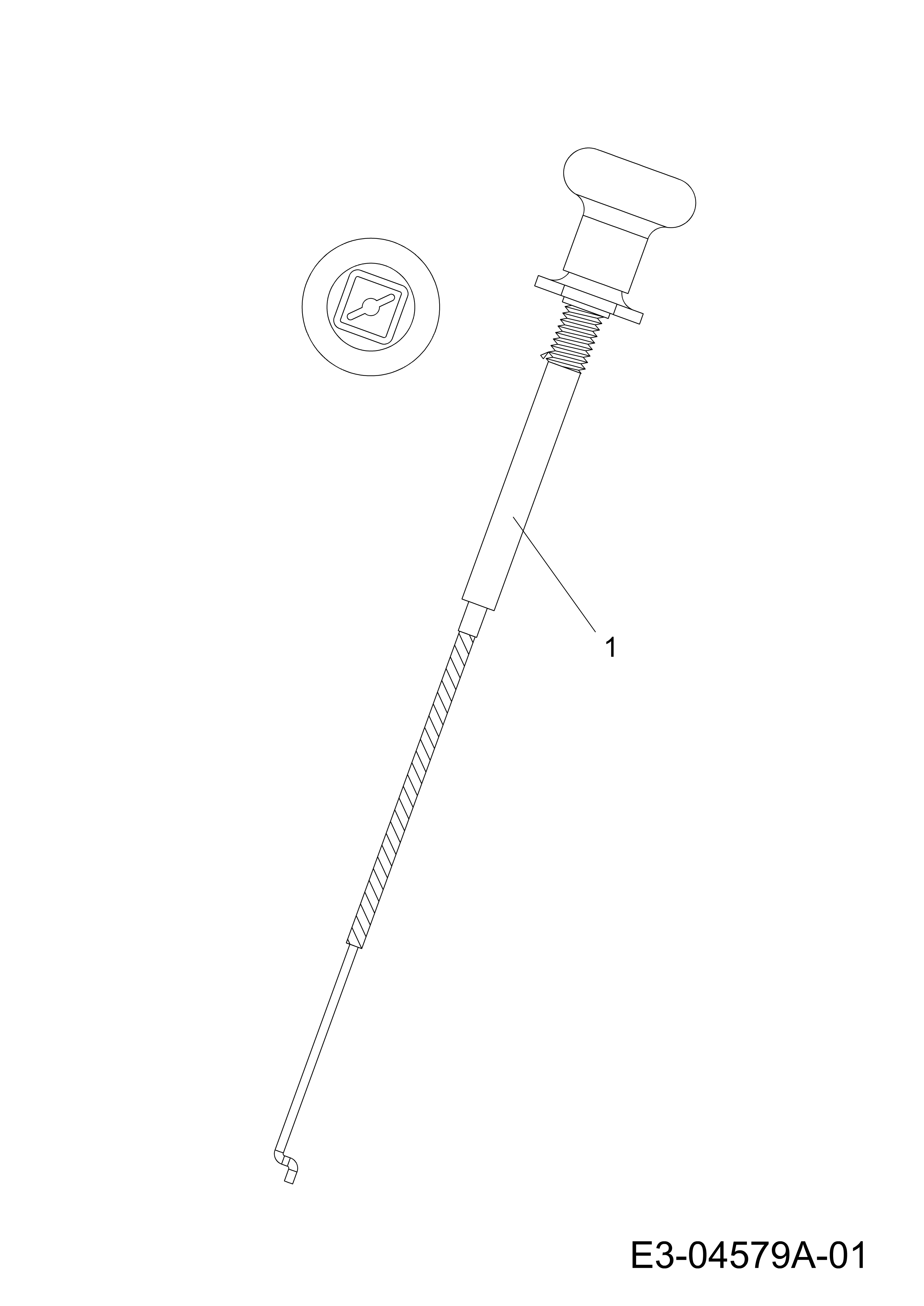

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7461085A | Câble starter | Disponible | Voir la pièce |

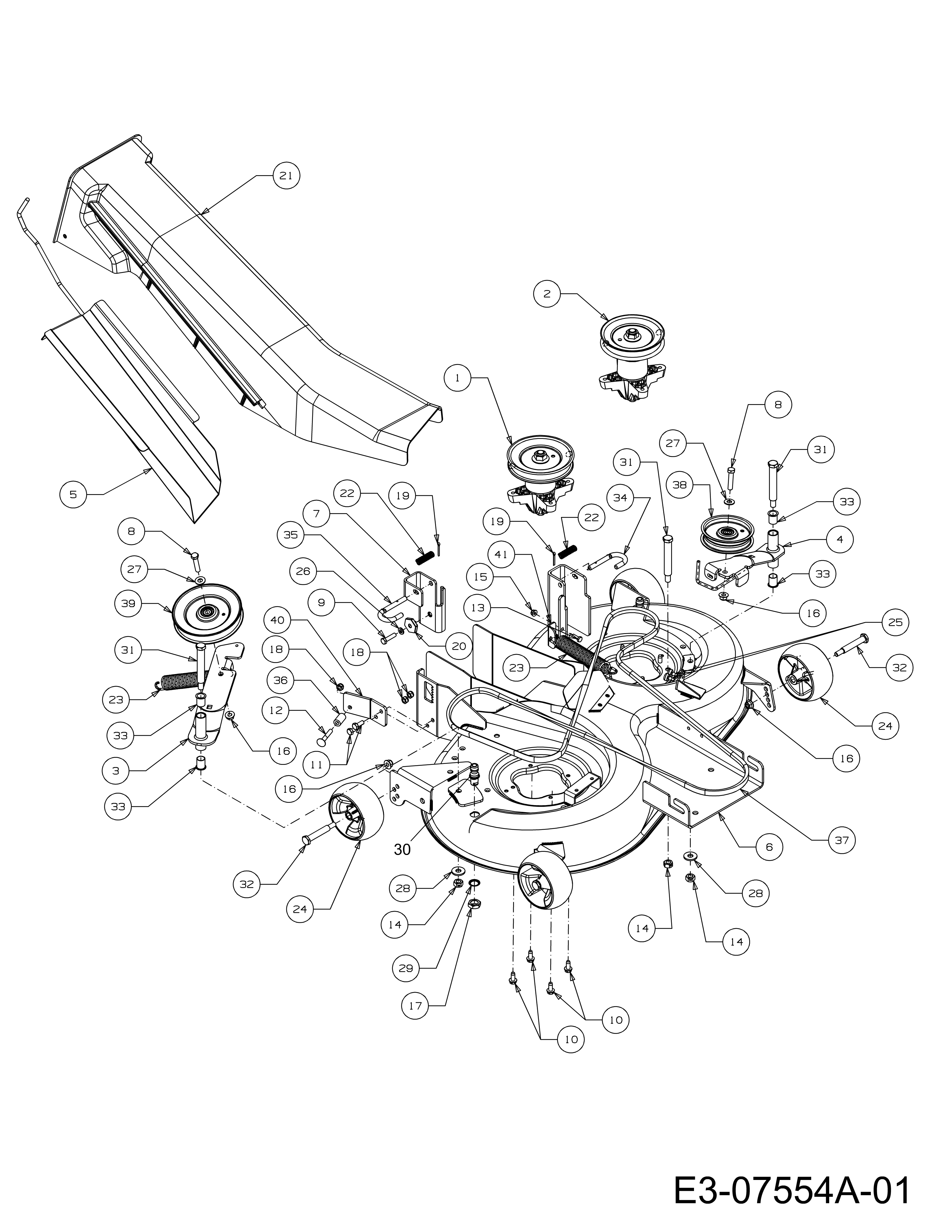

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C61804197B | Support | Disponible | Voir la pièce |
| 2 | C9180409C | Poulie | Disponible | Voir la pièce |
| 3 | C68304061637 | Tendeur courroie rh | Disponible | Voir la pièce |
| 4 | C68304072BS | Tendeur courroie lh | Disponible | Voir la pièce |
| 5 | C68304664AS | Deflecteur | Disponible | Voir la pièce |
| 6 | C68304728AS | Groupe plateau lames | Disponible | Voir la pièce |
| 7 | C6830596A637 | Etrier | Disponible | Voir la pièce |
| 8 | C7100347 | Vis | Disponible | Voir la pièce |
| 8 | C7100347 | Vis | Disponible | Voir la pièce |
| 9 | C7100528 | Vis | Disponible | Voir la pièce |
| 10 | C7101260A | Vis | Disponible | Voir la pièce |
| 10 | C7101260A | Vis | Disponible | Voir la pièce |
| 11 | C7101681 | Vis | Disponible | Voir la pièce |
| 12 | C7101719 | Vis | Disponible | Voir la pièce |
| 13 | C7103015 | Vis | Disponible | Voir la pièce |
| 14 | C7120290 | Rondelle | Disponible | Voir la pièce |
| 14 | C7120290 | Rondelle | Disponible | Voir la pièce |
| 14 | C7120290 | Rondelle | Disponible | Voir la pièce |
| 15 | C71204064 | Contreecrou | Disponible | Voir la pièce |
| 16 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 16 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 16 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 16 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 17 | C7120641 | Ecrou | Disponible | Voir la pièce |
| 18 | C7120692 | Ecrou hex | Disponible | Voir la pièce |
| 18 | C7120692 | Ecrou hex | Disponible | Voir la pièce |
| 19 | C7140115 | Goupille | Disponible | Voir la pièce |
| 19 | C7140115 | Goupille | Disponible | Voir la pièce |
| 20 | C71704074 | Entretoise | Disponible | Voir la pièce |
| 21 | C73107901 | Tunnel | Disponible | Voir la pièce |
| 22 | C7320306A | Ressort comprimé | Disponible | Voir la pièce |
| 22 | C7320306A | Ressort comprimé | Disponible | Voir la pièce |
| 23 | C73204099 | Ressort | Disponible | Voir la pièce |
| 23 | C73204099 | Ressort | Disponible | Voir la pièce |
| 24 | C73404155 | Roue | Disponible | Voir la pièce |
| 24 | C73404155 | Roue | Disponible | Voir la pièce |
| 25 | C7350271A | Amortisseur | Disponible | Voir la pièce |
| 26 | C7360119 | Rondelle | Disponible | Voir la pièce |
| 27 | C7360300 | Rondelle | Disponible | Voir la pièce |
| 27 | C7360300 | Rondelle | Disponible | Voir la pièce |
| 28 | C73604097A | Rondelle | Disponible | Voir la pièce |
| 28 | C73604097A | Rondelle | Disponible | Voir la pièce |
| 29 | C7360760 | Rondelle | Disponible | Voir la pièce |
| 30 | C73704003D | Bague | Disponible | Voir la pièce |
| 31 | C7380476 | Vis | Disponible | Voir la pièce |
| 31 | C7380476 | Vis | Disponible | Voir la pièce |
| 31 | C7380476 | Vis | Disponible | Voir la pièce |
| 32 | C7383056 | Vis | Disponible | Voir la pièce |
| 32 | C7383056 | Vis | Disponible | Voir la pièce |
| 33 | C7410591 | Roulement | Disponible | Voir la pièce |
| 33 | C7410591 | Roulement | Disponible | Voir la pièce |
| 33 | C7410591 | Roulement | Disponible | Voir la pièce |
| 33 | C7410591 | Roulement | Disponible | Voir la pièce |
| 34 | C74704116A | Axe piston | Disponible | Voir la pièce |
| 35 | C7471116 | Goupille | Disponible | Voir la pièce |
| 36 | C75004195 | Bague | Disponible | Voir la pièce |
| 37 | C75404087 | Courroie | Disponible | Voir la pièce |
| 38 | C75604049 | Poulie | Disponible | Voir la pièce |
| 39 | C75604050 | Poulie | Disponible | Voir la pièce |
| 40 | - | N | Non reliée | |
| 41 | C78307170637 | Etrier | Disponible | Voir la pièce |

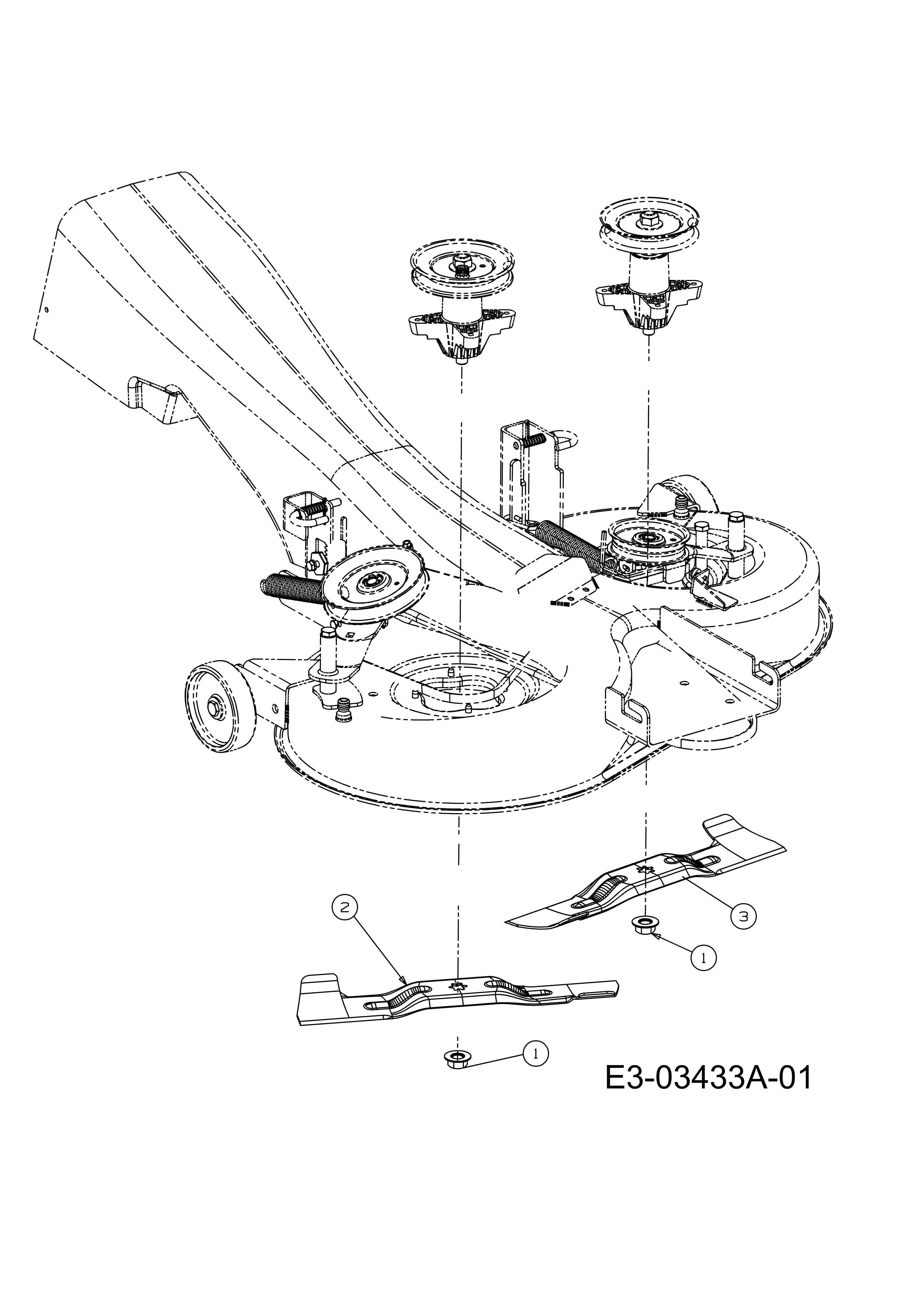

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C71205134 | Ecrou | Disponible | Voir la pièce |
| 1 | C71205134 | Ecrou | Disponible | Voir la pièce |
| 2 | C74204020A | Lame right | Disponible | Voir la pièce |
| 3 | C74204021A | Lame left | Disponible | Voir la pièce |

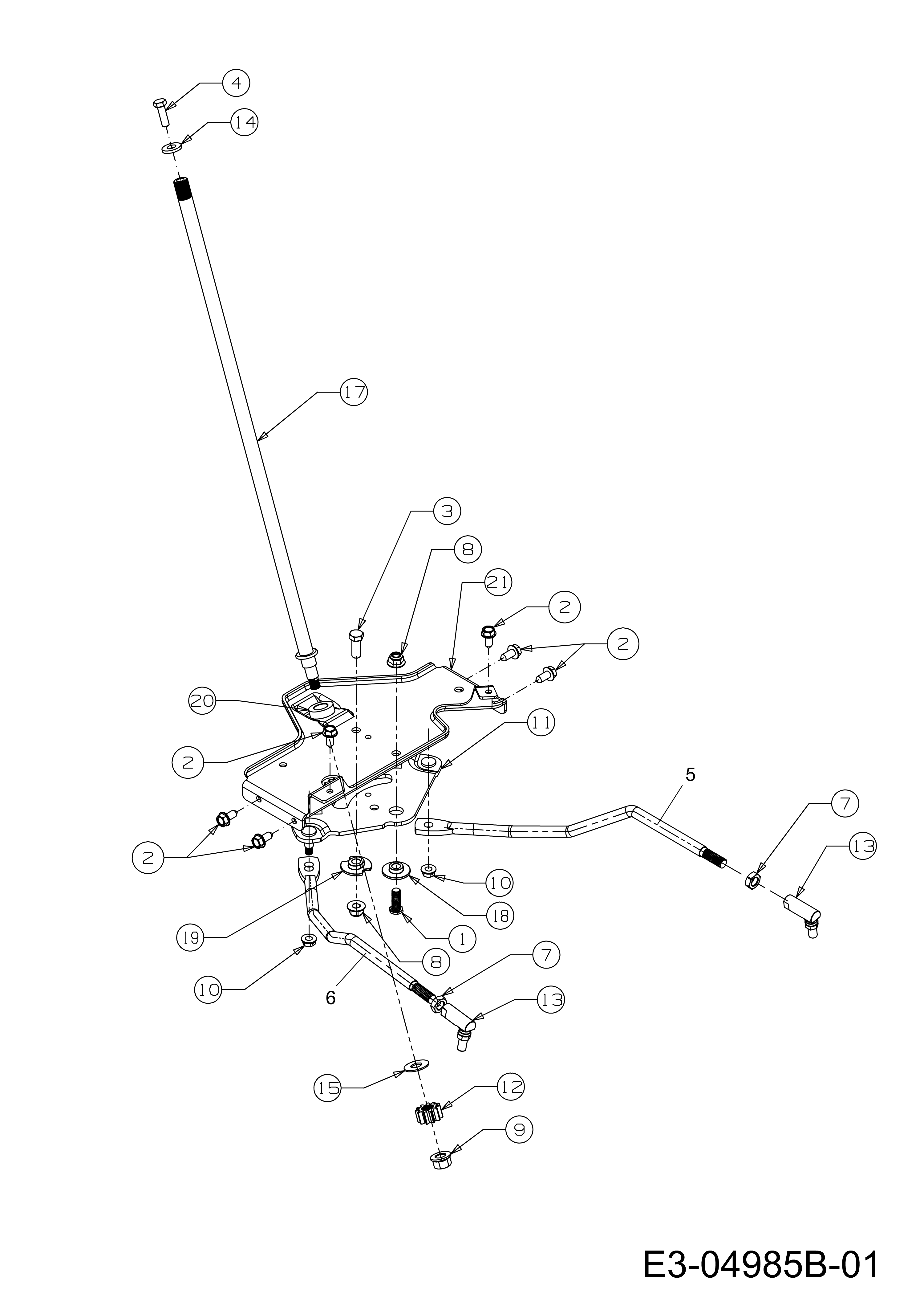

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C68304597637 | Arbre | Disponible | Voir la pièce |
| 2 | C7103180 | Vis | Disponible | Voir la pièce |
| 3 | C7120206 | Ecrou | Disponible | Voir la pièce |
| 4 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 5 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 5 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 6 | C7123010 | Ecrou | Disponible | Voir la pièce |
| 7 | C7123083 | Ecrou | Disponible | Voir la pièce |
| 7 | C7123083 | Ecrou | Disponible | Voir la pièce |
| 8 | C7140104 | Goupille | Disponible | Voir la pièce |
| 9 | C7140111 | Goupille | Disponible | Voir la pièce |
| 9 | C7140111 | Goupille | Disponible | Voir la pièce |
| 10 | C7160106A | Goupille | Disponible | Voir la pièce |
| 10 | C7160106A | Goupille | Disponible | Voir la pièce |
| 11 | C7200311 | Poignee | Disponible | Voir la pièce |
| 12 | C73204884 | Ressort | Disponible | Voir la pièce |
| 13 | C7320971 | Ressort | Disponible | Voir la pièce |
| 14 | C7360187 | Rondelle | Disponible | Voir la pièce |
| 14 | C7360187 | Rondelle | Disponible | Voir la pièce |
| 15 | C7360275 | Rondelle | Disponible | Voir la pièce |
| 16 | C7360300 | Rondelle | Disponible | Voir la pièce |
| 16 | C7360300 | Rondelle | Disponible | Voir la pièce |
| 17 | C7360414 | Rondelle | Disponible | Voir la pièce |
| 17 | C7360414 | Rondelle | Disponible | Voir la pièce |
| 17 | C7360414 | Rondelle | Disponible | Voir la pièce |
| 17 | C7360414 | Rondelle | Disponible | Voir la pièce |
| 18 | C7363068 | Rondelle | Disponible | Voir la pièce |
| 18 | C7363068 | Rondelle | Disponible | Voir la pièce |
| 19 | C7380143 | Vis | Disponible | Voir la pièce |
| 19 | C7380143 | Vis | Disponible | Voir la pièce |
| 20 | C7380507B | Vis | Disponible | Voir la pièce |
| 20 | C7380507B | Vis | Disponible | Voir la pièce |
| 21 | C7410225 | Roulement | Disponible | Voir la pièce |
| 21 | C7410225 | Roulement | Disponible | Voir la pièce |
| 22 | C74705356 | Tige | Disponible | Voir la pièce |
| 23 | C74705523 | Tige | Disponible | Voir la pièce |
| 23 | C74705523 | Tige | Disponible | Voir la pièce |
| 24 | C74705538 | Guidon | Disponible | Voir la pièce |
| 25 | C78307006637 | Bras | Disponible | Voir la pièce |
| 26 | C78307007637 | Bras | Disponible | Voir la pièce |
| 27 | C7830720C637 | Plaquette | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C6291101B | Cable | Disponible | Voir la pièce |
| 2 | C6470063B637 | Arbre | Disponible | Voir la pièce |
| 3 | C64904036637 | Etrier | Disponible | Voir la pièce |
| 4 | C64904051637 | Châssis | Disponible | Voir la pièce |
| 5 | C64904052637 | Levier | Disponible | Voir la pièce |
| 6 | C66404026 | Bac | Disponible | Voir la pièce |
| 7 | C7100134 | Vis | Disponible | Voir la pièce |
| 8 | C71005448 | Vis | Disponible | Voir la pièce |
| 8 | C71005448 | Vis | Disponible | Voir la pièce |
| 8 | C71005448 | Vis | Disponible | Voir la pièce |
| 8 | C71005448 | Vis | Disponible | Voir la pièce |
| 8 | C71005448 | Vis | Disponible | Voir la pièce |
| 8 | C71005448 | Vis | Disponible | Voir la pièce |
| 9 | C7101017 | Vis | Disponible | Voir la pièce |
| 10 | C7101691 | Vis | Disponible | Voir la pièce |
| 10 | C7101691 | Vis | Disponible | Voir la pièce |
| 10 | C7101691 | Vis | Disponible | Voir la pièce |
| 11 | C7103105 | Vis | Disponible | Voir la pièce |
| 12 | C71104138 | Pivot | Disponible | Voir la pièce |
| 12 | C71104138 | Pivot | Disponible | Voir la pièce |
| 12 | C71104138 | Pivot | Disponible | Voir la pièce |
| 13 | C7110701 | Pivot | Disponible | Voir la pièce |
| 13 | C7110701 | Pivot | Disponible | Voir la pièce |
| 14 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 14 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 14 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 15 | C71204064 | Contreecrou | Disponible | Voir la pièce |
| 15 | C71204064 | Contreecrou | Disponible | Voir la pièce |
| 16 | C7120642 | Ecrou | Disponible | Voir la pièce |
| 16 | C7120642 | Ecrou | Disponible | Voir la pièce |
| 16 | C7120642 | Ecrou | Disponible | Voir la pièce |
| 16 | C7120642 | Ecrou | Disponible | Voir la pièce |
| 16 | C7120642 | Ecrou | Disponible | Voir la pièce |
| 16 | C7120642 | Ecrou | Disponible | Voir la pièce |
| 17 | C7120691 | Ecrou | Disponible | Voir la pièce |
| 17 | C7120691 | Ecrou | Disponible | Voir la pièce |
| 17 | C7120691 | Ecrou | Disponible | Voir la pièce |
| 17 | C7120691 | Ecrou | Disponible | Voir la pièce |
| 17 | C7120691 | Ecrou | Disponible | Voir la pièce |
| 17 | C7120691 | Ecrou | Disponible | Voir la pièce |
| 17 | C7120691 | Ecrou | Disponible | Voir la pièce |
| 18 | C7140145 | Goupille | Disponible | Voir la pièce |
| 19 | C71404033 | Goupille | Disponible | Voir la pièce |
| 19 | C71404033 | Goupille | Disponible | Voir la pièce |
| 19 | C71404033 | Goupille | Disponible | Voir la pièce |
| 20 | C7200204 | Poignee | Disponible | Voir la pièce |
| 21 | C72104491 | Bague | Disponible | Voir la pièce |
| 22 | C7253167 | Interrupteur | Disponible | Voir la pièce |
| 23 | C73104578 | Poignee | Disponible | Voir la pièce |
| 23 | C73104578 | Poignee | Disponible | Voir la pièce |
| 24 | C7320264 | Ressort | Disponible | Voir la pièce |
| 25 | C7380140 | Vis | Disponible | Voir la pièce |
| 26 | C7381183 | Vis | Disponible | Voir la pièce |
| 26 | C7381183 | Vis | Disponible | Voir la pièce |
| 27 | C74904101AS | Châssis | Disponible | Voir la pièce |
| 28 | C74904108637 | Châssis | Disponible | Voir la pièce |
| 29 | C78304153EO | Fermature (orange) | Disponible | Voir la pièce |
| 30 | C78304622637 | Plaque | Disponible | Voir la pièce |
| 31 | C78304623AS | Plaque | Disponible | Voir la pièce |
| 32 | C78305242637 | Etrier | Disponible | Voir la pièce |
| 33 | C78305243637 | Etrier | Disponible | Voir la pièce |
| 34 | C78306836637 | Couvercle | Disponible | Voir la pièce |

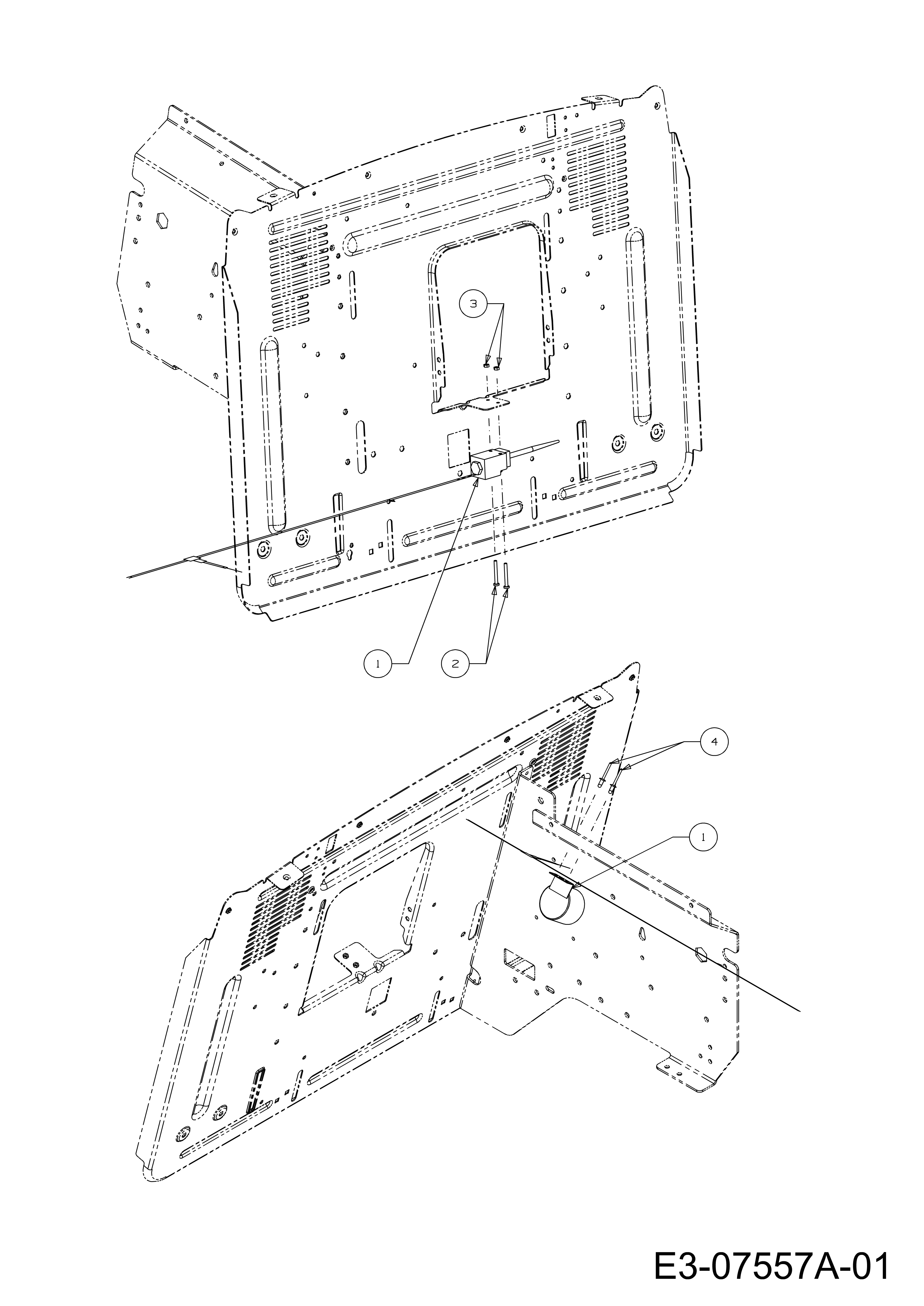

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C6291089A | Kit cables | Disponible | Voir la pièce |
| 1 | C6291089A | Kit cables | Disponible | Voir la pièce |
| 2 | C7101397 | Vis | Disponible | Voir la pièce |
| 3 | C7120636 | Ecrou | Disponible | Voir la pièce |
| 4 | C72804000 | Rivet | Disponible | Voir la pièce |

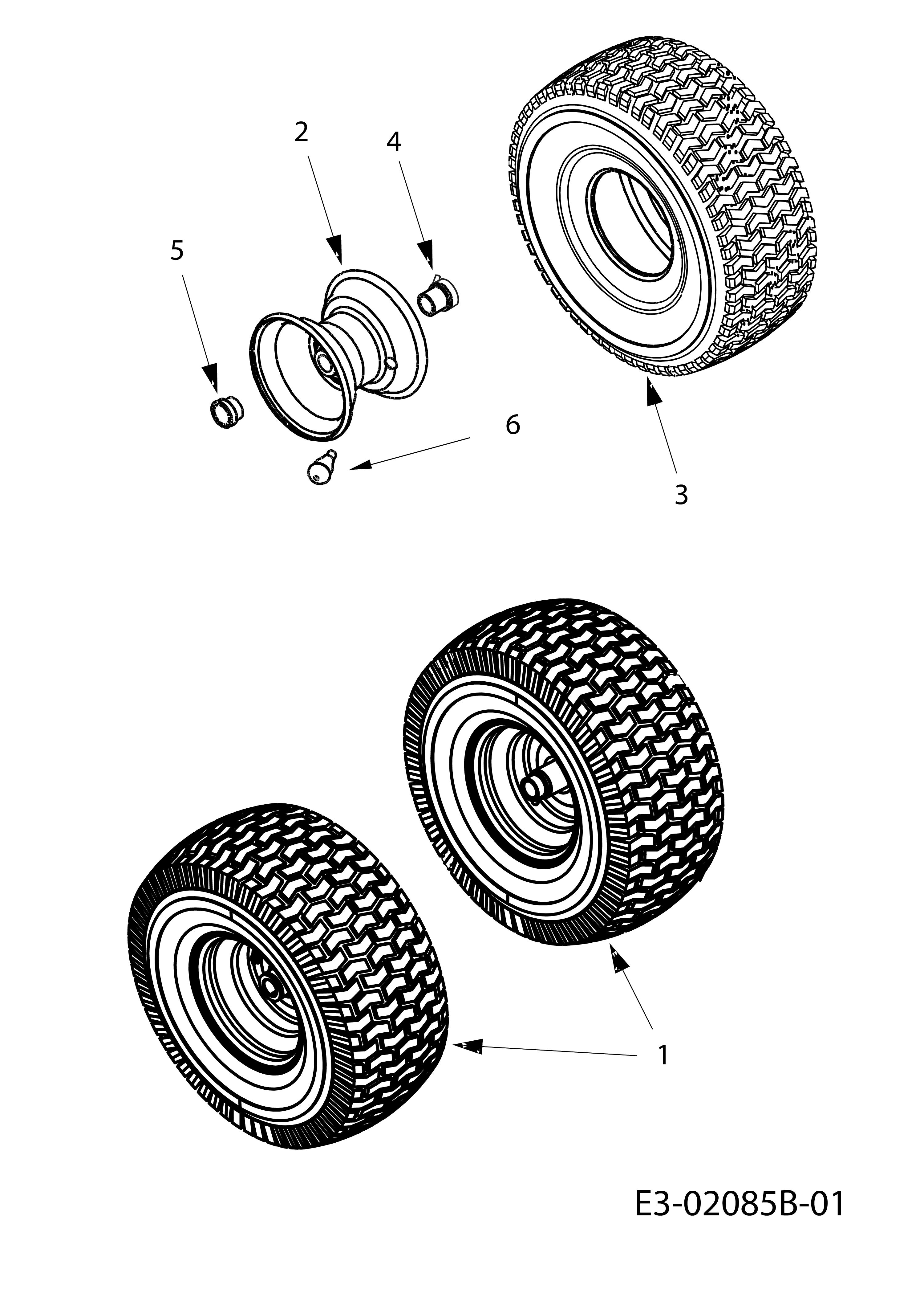

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C63404086G | Roue compl. | Disponible | Voir la pièce |
| 2 | C63404081662 | Roue | Disponible | Voir la pièce |
| 3 | C7341731 | Pneumatique | Disponible | Voir la pièce |
| 4 | C7410990B | Roulement | Disponible | Voir la pièce |
| 5 | C7410516B | Roulement | Disponible | Voir la pièce |
| 6 | C7340255 | Soupape | Disponible | Voir la pièce |

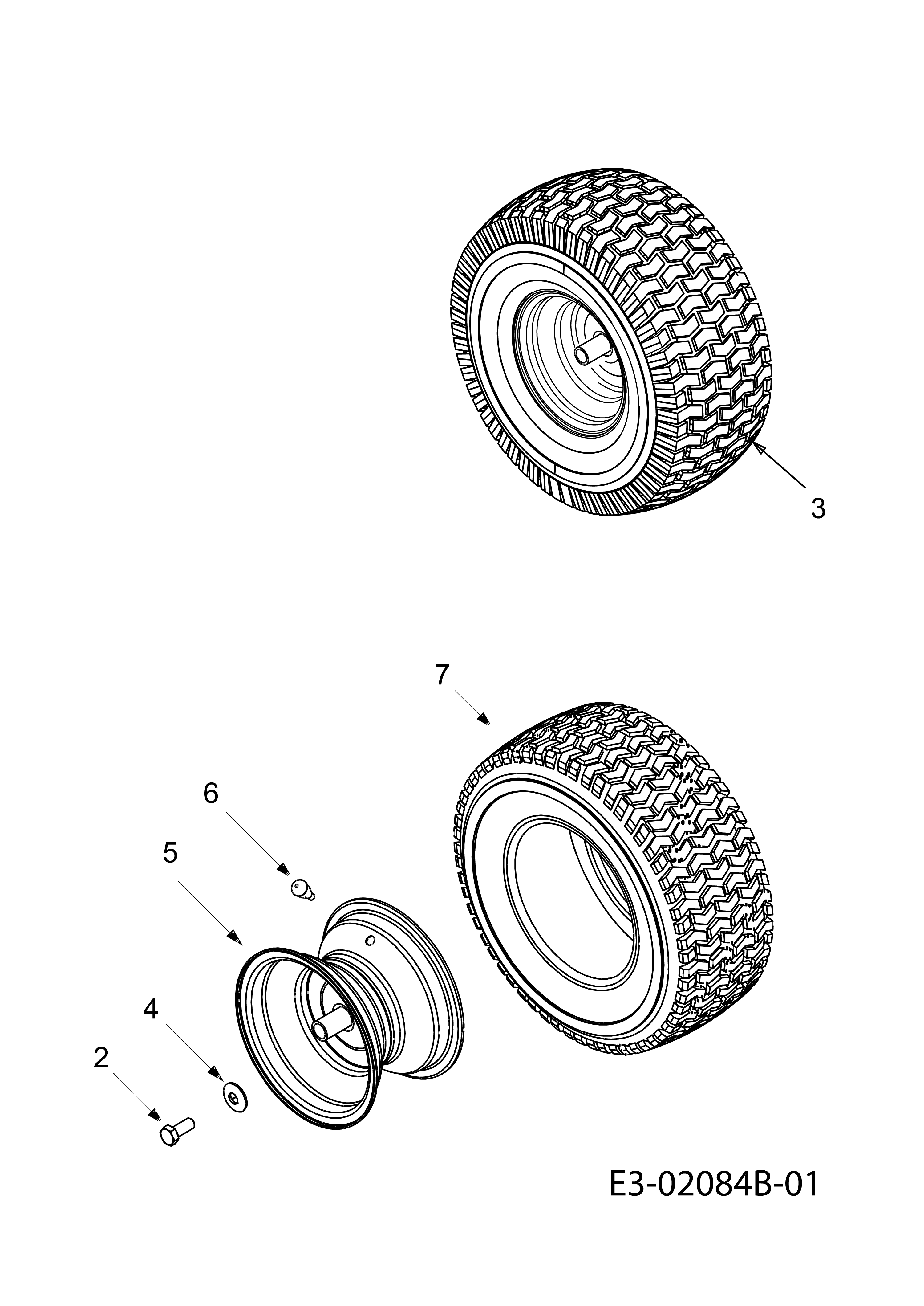

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | C7100627 | Vis | Disponible | Voir la pièce |
| 3 | C7340817662 | Roue | Disponible | Voir la pièce |
| 4 | C7360242 | Rondelle | Disponible | Voir la pièce |
| 5 | C63404369662 | Jante | Disponible | Voir la pièce |
| 6 | C7340255 | Soupape | Disponible | Voir la pièce |
| 7 | C7340448 | Pneumatique | Disponible | Voir la pièce |

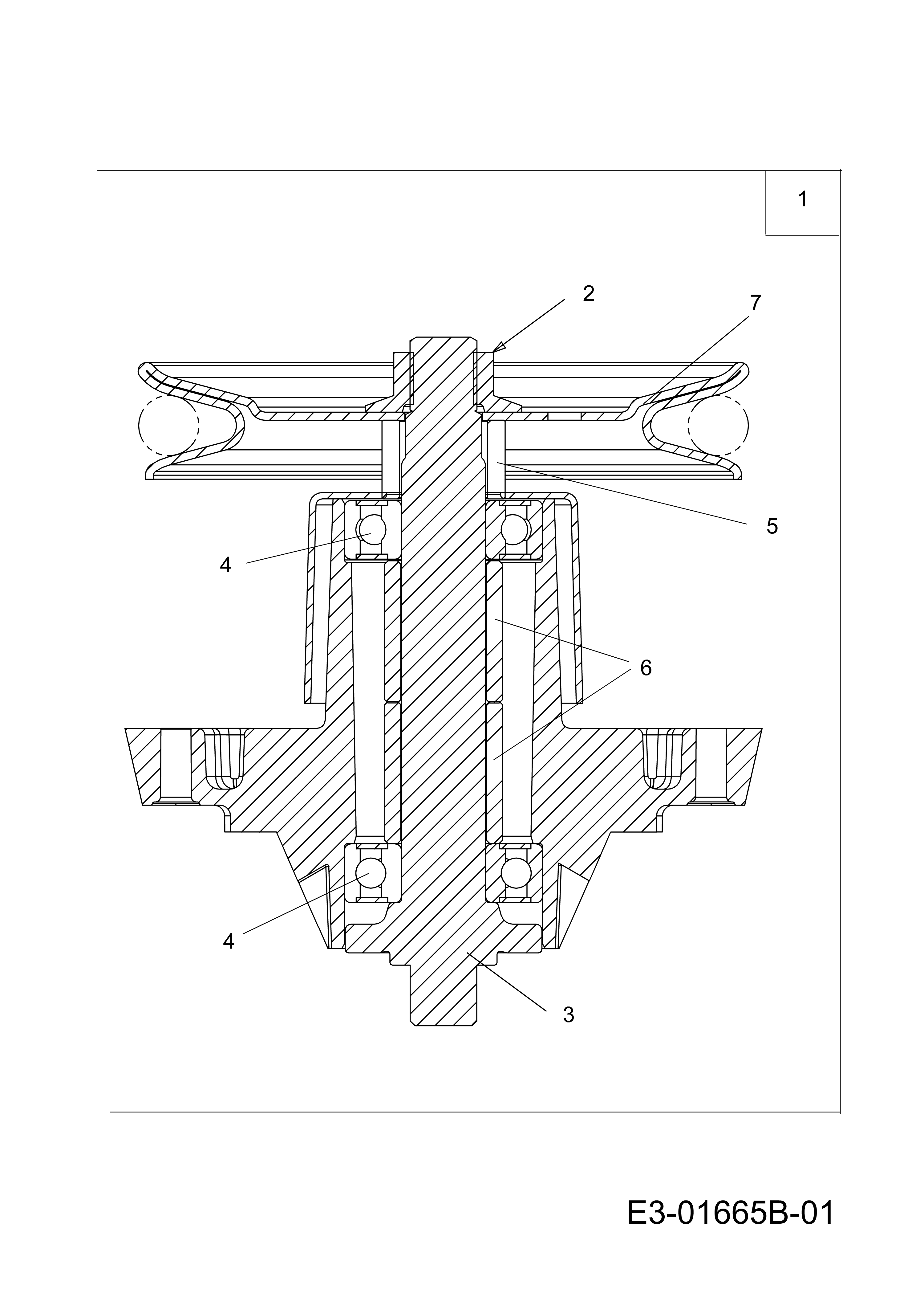

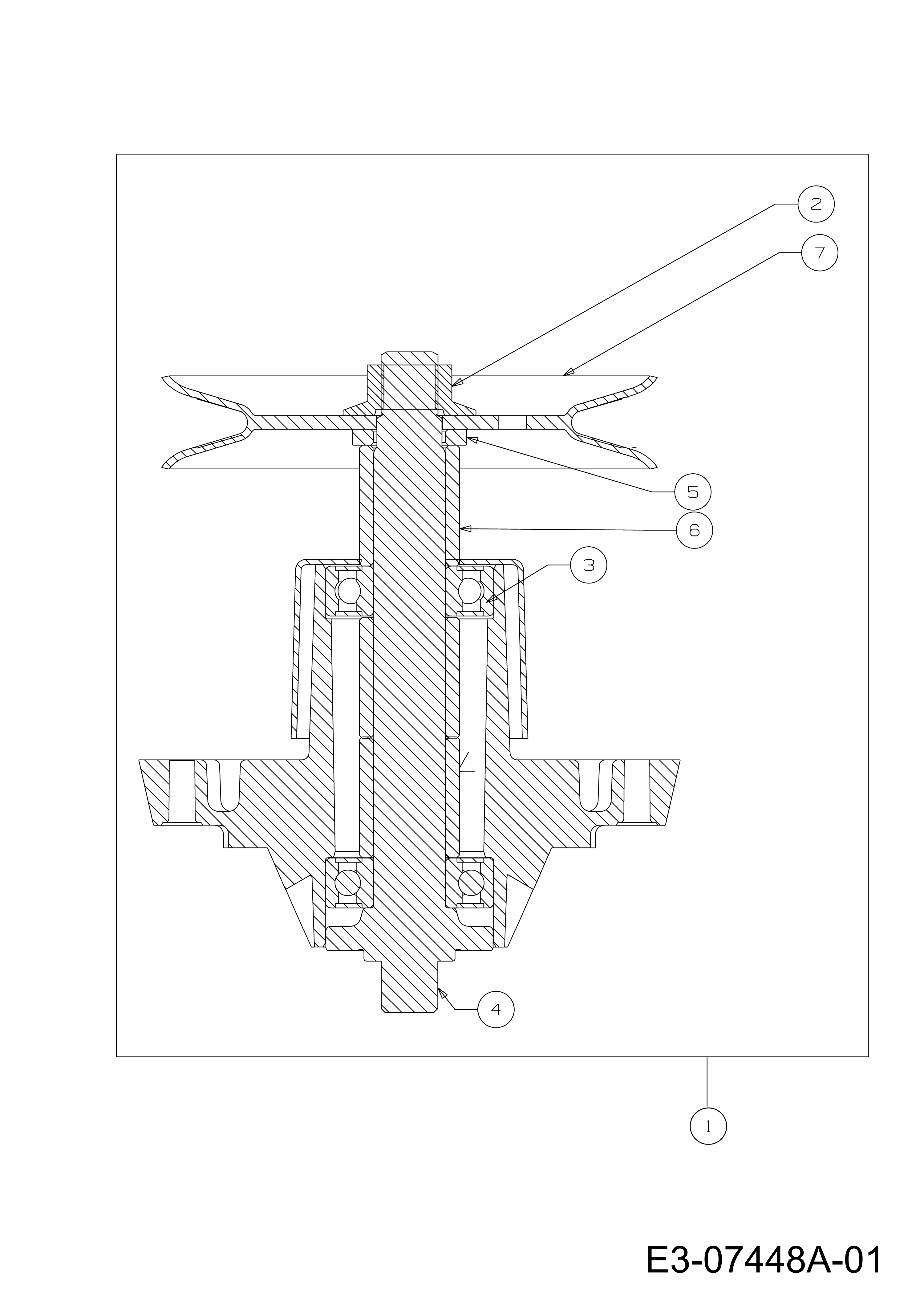

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C61804197B | Support | Disponible | Voir la pièce |
| 2 | C71205134 | Ecrou | Disponible | Voir la pièce |
| 3 | C7381010A | Arbre | Disponible | Voir la pièce |
| 4 | C7410919A | Roulement | Disponible | Voir la pièce |
| 4 | C7410919A | Roulement | Disponible | Voir la pièce |
| 5 | C7480433 | Entretoise | Disponible | Voir la pièce |
| 6 | C7501000 | Entretoise | Disponible | Voir la pièce |
| 7 | C7561188 | Poulie | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C9180409C | Poulie | Disponible | Voir la pièce |
| 2 | C71205134 | Ecrou | Disponible | Voir la pièce |
| 3 | C7410919A | Roulement | Disponible | Voir la pièce |
| 4 | C7381128 | Arbre | Disponible | Voir la pièce |
| 5 | C7480160A | Rondelle | Disponible | Voir la pièce |
| 6 | C7501000 | Entretoise | Disponible | Voir la pièce |
| 7 | C75604216 | Poulie | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C71004095 | Vis | Disponible | Voir la pièce |
| 2 | C71004484 | Vis | Disponible | Voir la pièce |
| 2 | C71004484 | Vis | Disponible | Voir la pièce |
| 2 | C71004484 | Vis | Disponible | Voir la pièce |
| 2 | C71004484 | Vis | Disponible | Voir la pièce |
| 3 | C7100514 | Vis | Disponible | Voir la pièce |
| 4 | C7100643 | Vis | Disponible | Voir la pièce |
| 5 | C71104998 | Support left | Disponible | Voir la pièce |
| 6 | C71104999 | Support right | Disponible | Voir la pièce |
| 7 | C7120240 | Ecrou | Disponible | Voir la pièce |
| 7 | C7120240 | Ecrou | Disponible | Voir la pièce |
| 8 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 8 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 9 | C7120459 | Ecrou | Disponible | Voir la pièce |
| 10 | C7123004A | Ecrou | Disponible | Voir la pièce |
| 10 | C7123004A | Ecrou | Disponible | Voir la pièce |
| 11 | C7171550F | Secteur | Disponible | Voir la pièce |
| 12 | C7171554 | Pignon | Disponible | Voir la pièce |
| 13 | C7230448A | Connection | Disponible | Voir la pièce |
| 13 | C7230448A | Connection | Disponible | Voir la pièce |
| 14 | C7363004 | Rondelle | Disponible | Voir la pièce |
| 15 | C7363084 | Entretoise | Disponible | Voir la pièce |
| 17 | C73804263 | Arbre | Disponible | Voir la pièce |
| 18 | C73804363 | Entretoise | Disponible | Voir la pièce |
| 19 | C73804364B | Entretoise | Disponible | Voir la pièce |
| 20 | C74104237B | Bague | Disponible | Voir la pièce |
| 21 | C78306043 | Support | Disponible | Voir la pièce |

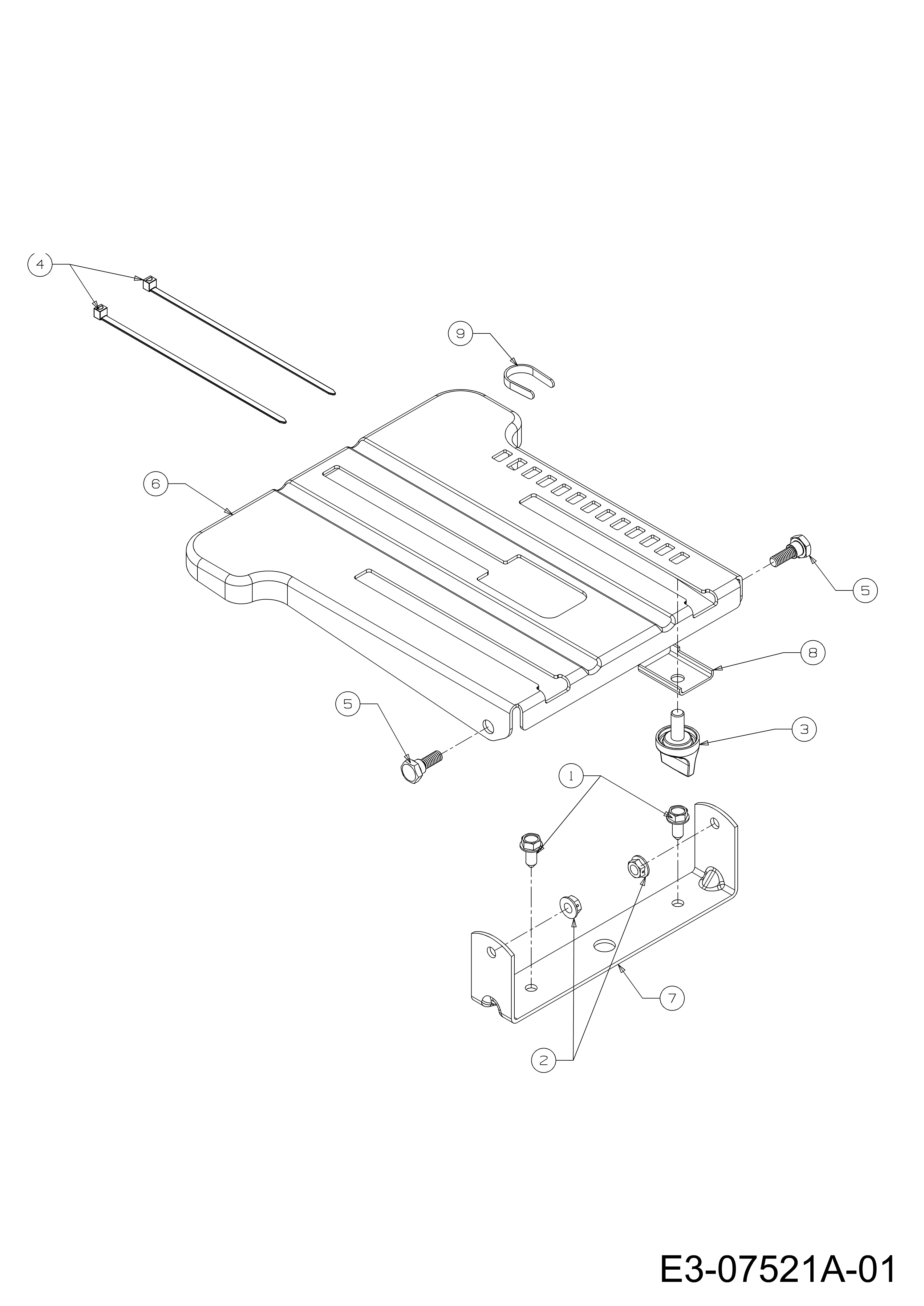

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C71004484 | Vis | Disponible | Voir la pièce |
| 2 | C7123004A | Ecrou | Disponible | Voir la pièce |
| 3 | C72004061 | Pommeau | Disponible | Voir la pièce |
| 4 | C7250157 | Bande | Disponible | Voir la pièce |
| 5 | C7380296 | Vis | Disponible | Voir la pièce |
| 6 | C78306049637 | Support siege | Disponible | Voir la pièce |
| 7 | C78306088637 | Support | Disponible | Voir la pièce |
| 8 | C78306266637 | Etrier | Disponible | Voir la pièce |
| 9 | C78306448 | Clip | Disponible | Voir la pièce |

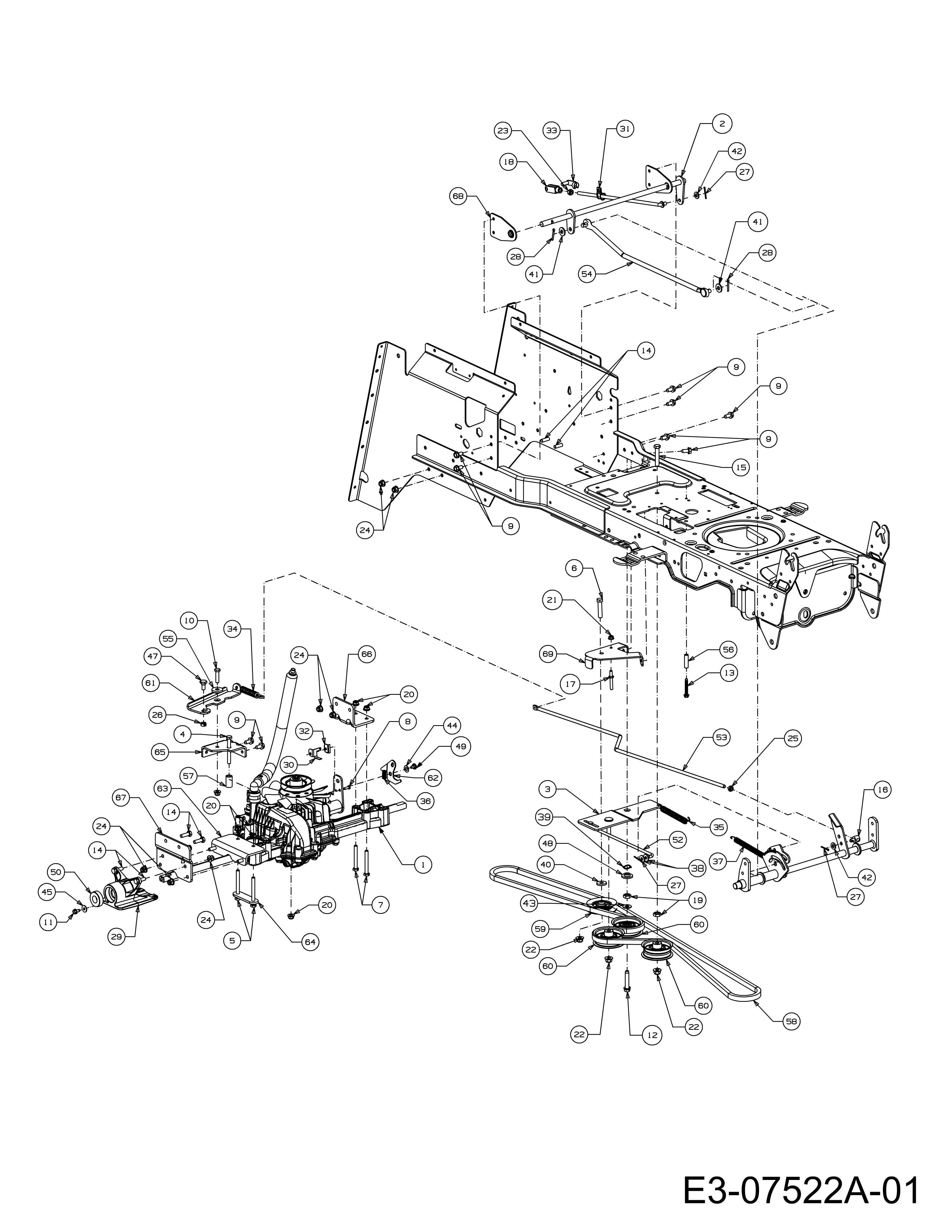

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C91804905 | Transmission | Disponible | Voir la pièce |
| 2 | C64704183 | Tige | Disponible | Voir la pièce |
| 3 | C68304586 | Etrier | Disponible | Voir la pièce |
| 4 | C7100176 | Vis | Disponible | Voir la pièce |
| 5 | C7100189 | Vis | Disponible | Voir la pièce |
| 6 | C7100347 | Vis | Disponible | Voir la pièce |
| 7 | C7100378 | Vis | Disponible | Voir la pièce |
| 8 | C7100651 | Vis | Disponible | Voir la pièce |
| 9 | C71004484 | Vis | Disponible | Voir la pièce |
| 9 | C71004484 | Vis | Disponible | Voir la pièce |
| 9 | C71004484 | Vis | Disponible | Voir la pièce |
| 9 | C71004484 | Vis | Disponible | Voir la pièce |
| 9 | C71004484 | Vis | Disponible | Voir la pièce |
| 10 | C7100528 | Vis | Disponible | Voir la pièce |
| 11 | C7100599 | Vis | Disponible | Voir la pièce |
| 12 | C7101008 | Vis | Disponible | Voir la pièce |
| 13 | C7101026 | Vis | Disponible | Voir la pièce |
| 14 | C7101682 | Vis | Disponible | Voir la pièce |
| 14 | C7101682 | Vis | Disponible | Voir la pièce |
| 14 | C7101682 | Vis | Disponible | Voir la pièce |
| 15 | C7103144 | Vis | Disponible | Voir la pièce |
| 16 | C7110677 | Collier | Disponible | Voir la pièce |
| 17 | C7110993 | Pivot | Disponible | Voir la pièce |
| 18 | C7111407 | Tete de fourche | Disponible | Voir la pièce |
| 19 | C7120240 | Ecrou | Disponible | Voir la pièce |
| 20 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 20 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 20 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 21 | C71204064 | Contreecrou | Disponible | Voir la pièce |
| 22 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 22 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 22 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 23 | C7120690 | Ecrou | Disponible | Voir la pièce |
| 24 | C7120714 | Ecrou | Disponible | Voir la pièce |
| 24 | C7120714 | Ecrou | Disponible | Voir la pièce |
| 24 | C7120714 | Ecrou | Disponible | Voir la pièce |
| 24 | C7120714 | Ecrou | Disponible | Voir la pièce |
| 25 | C7123007 | Ecrou | Disponible | Voir la pièce |
| 26 | C7123009 | Ecrou | Disponible | Voir la pièce |
| 27 | C7140111 | Goupille | Disponible | Voir la pièce |
| 27 | C7140111 | Goupille | Disponible | Voir la pièce |
| 27 | C7140111 | Goupille | Disponible | Voir la pièce |
| 28 | C7140115 | Goupille | Disponible | Voir la pièce |
| 28 | C7140115 | Goupille | Disponible | Voir la pièce |
| 29 | C7190534 | Soupape | Disponible | Voir la pièce |
| 30 | C72504834 | Ressort | Disponible | Voir la pièce |
| 31 | C7260272 | Etau | Disponible | Voir la pièce |
| 32 | C72604089 | Bride termique | Disponible | Voir la pièce |
| 33 | C7260457 | Support | Disponible | Voir la pièce |
| 34 | C7320716D | Ressort | Disponible | Voir la pièce |
| 35 | C7320814 | Ressort | Disponible | Voir la pièce |
| 36 | C7320891A | Ressort | Disponible | Voir la pièce |
| 37 | C7320963 | Ressort | Disponible | Voir la pièce |
| 38 | C7360173 | Rondelle | Disponible | Voir la pièce |
| 39 | C7360174 | Rondelle | Disponible | Voir la pièce |
| 40 | C7360258 | Rondelle | Disponible | Voir la pièce |
| 41 | C7360262 | Rondelle | Disponible | Voir la pièce |
| 41 | C7360262 | Rondelle | Disponible | Voir la pièce |
| 42 | C7360275 | Rondelle | Disponible | Voir la pièce |
| 42 | C7360275 | Rondelle | Disponible | Voir la pièce |
| 43 | C7360300 | Rondelle | Disponible | Voir la pièce |
| 44 | C7360314 | Rondelle | Disponible | Voir la pièce |
| 45 | C7360685 | Rondelle | Disponible | Voir la pièce |
| 47 | C7380140 | Vis | Disponible | Voir la pièce |
| 48 | C7380347 | Rondelle | Disponible | Voir la pièce |
| 49 | C73804375 | Vis | Disponible | Voir la pièce |
| 50 | C7410998 | Roulement | Disponible | Voir la pièce |
| 52 | C74705376 | Tige | Disponible | Voir la pièce |
| 53 | C74705541 | Tige | Disponible | Voir la pièce |
| 54 | C74705543 | Tige | Disponible | Voir la pièce |
| 55 | C7480331 | Entretoise | Disponible | Voir la pièce |
| 56 | C75004456 | Entretoise | Disponible | Voir la pièce |
| 57 | C75005141 | Entretoise | Disponible | Voir la pièce |
| 58 | C75404304 | Courroie | Disponible | Voir la pièce |
| 59 | C75605234 | Poulie | Non reliée | |
| 60 | C75604224 | Poulie | Disponible | Voir la pièce |
| 60 | C75604224 | Poulie | Disponible | Voir la pièce |
| 60 | C75604224 | Poulie | Disponible | Voir la pièce |
| 61 | C78306218 | Etrier frein | Disponible | Voir la pièce |
| 62 | C78306228 | Etrier | Disponible | Voir la pièce |
| 63 | C78306317637 | Etrier | Disponible | Voir la pièce |
| 64 | C78306318637 | Plaquette | Disponible | Voir la pièce |
| 65 | C78306470637 | Etrier | Disponible | Voir la pièce |
| 66 | C78306727637 | Etrier | Disponible | Voir la pièce |
| 67 | C78306728637 | Etrier | Disponible | Voir la pièce |
| 68 | C78306729 | Etrier | Disponible | Voir la pièce |
| 69 | C78306736637 | Etrier | Disponible | Voir la pièce |

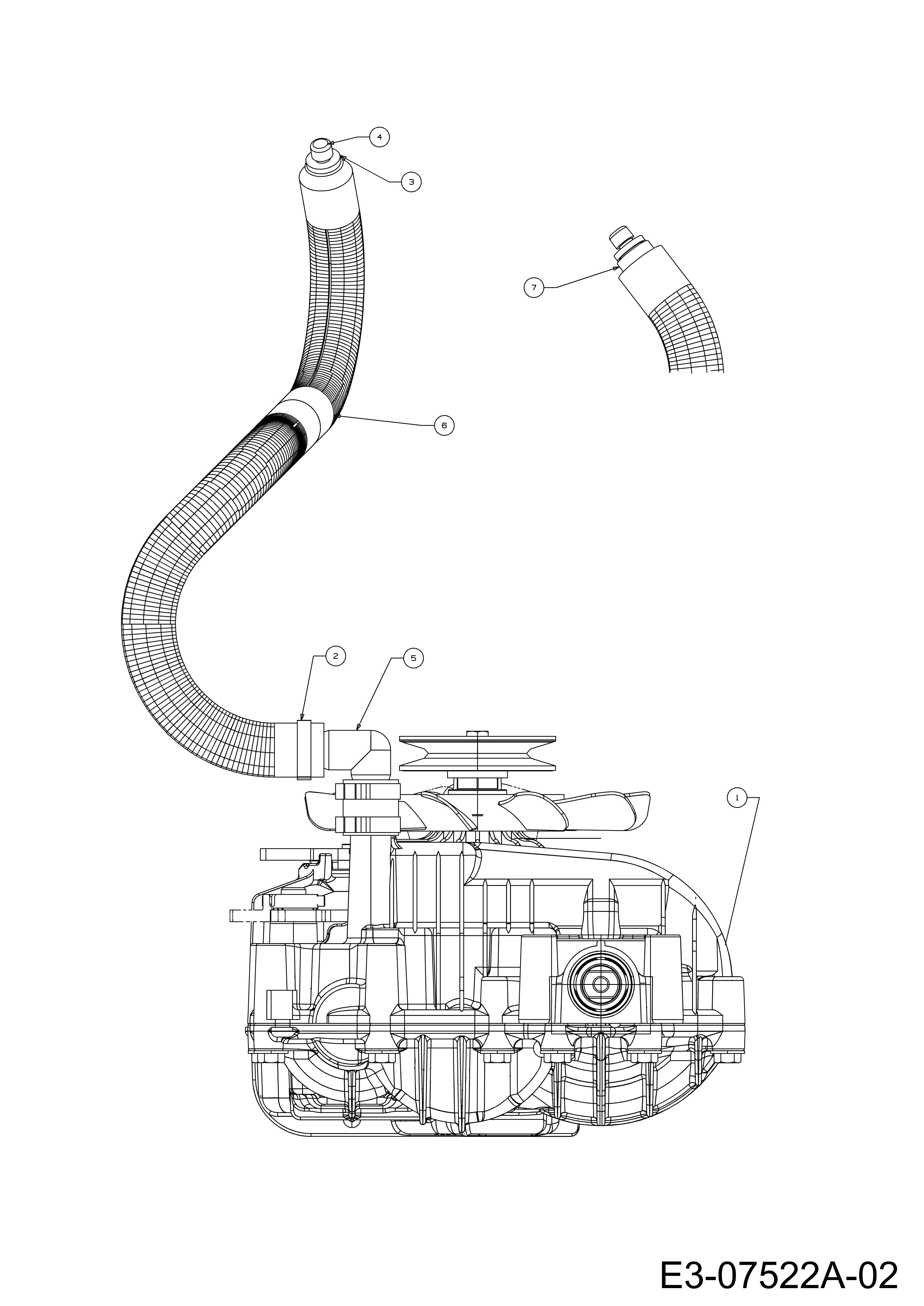

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C91804905 | Transmission | Disponible | Voir la pièce |
| 2 | C72604112 | Bande | Disponible | Voir la pièce |
| 3 | C7311480 | Soupape | Disponible | Voir la pièce |
| 4 | C7311481 | Bouchon | Disponible | Voir la pièce |
| 5 | C73704280 | Raccord | Disponible | Voir la pièce |
| 6 | C75111252 | Tuyau flexible | Disponible | Voir la pièce |
| 7 | C7513141 | Tuyau | Disponible | Voir la pièce |

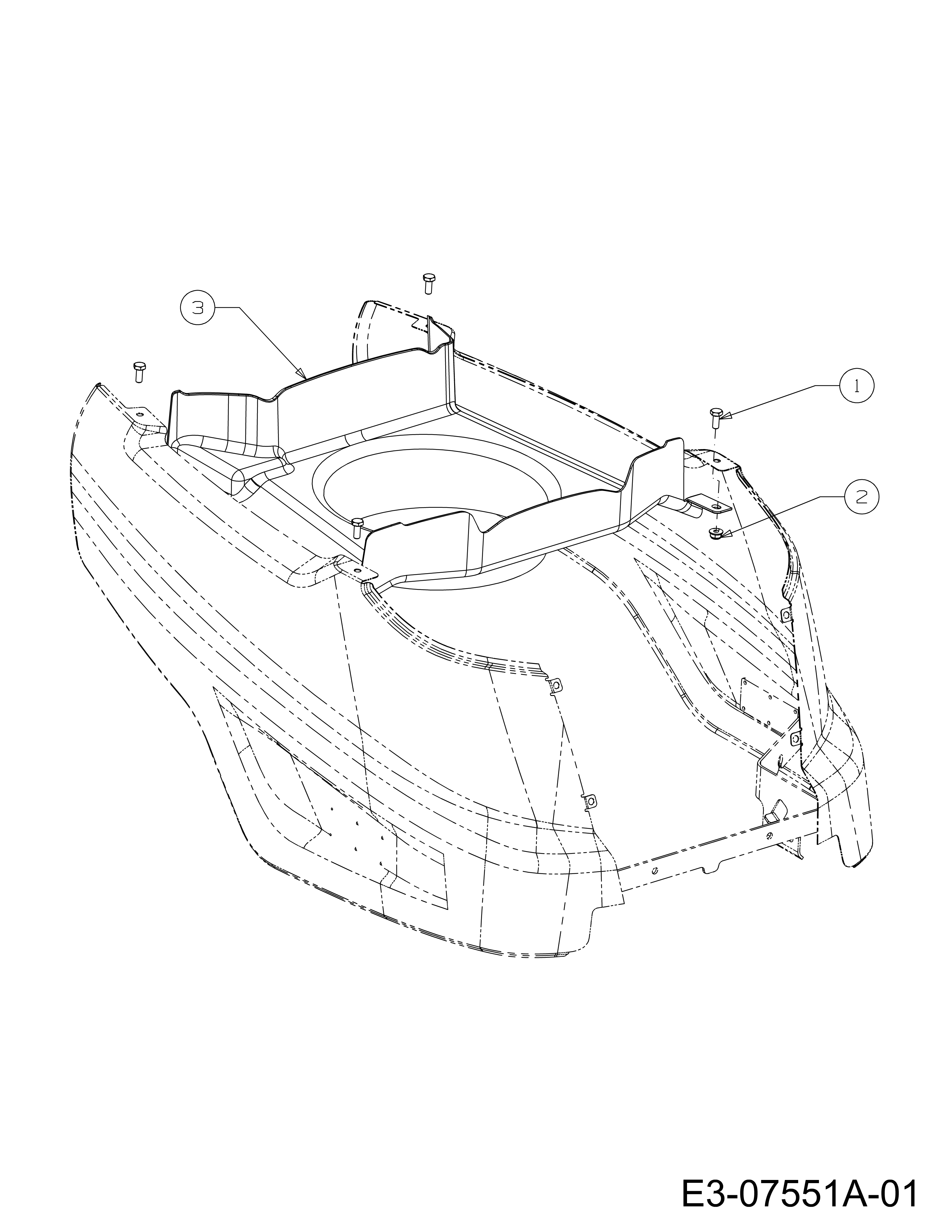

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7100751 | Vis | Disponible | Voir la pièce |
| 2 | C71204064 | Contreecrou | Disponible | Voir la pièce |
| 3 | C73106212 | Guidage d | Disponible | Voir la pièce |

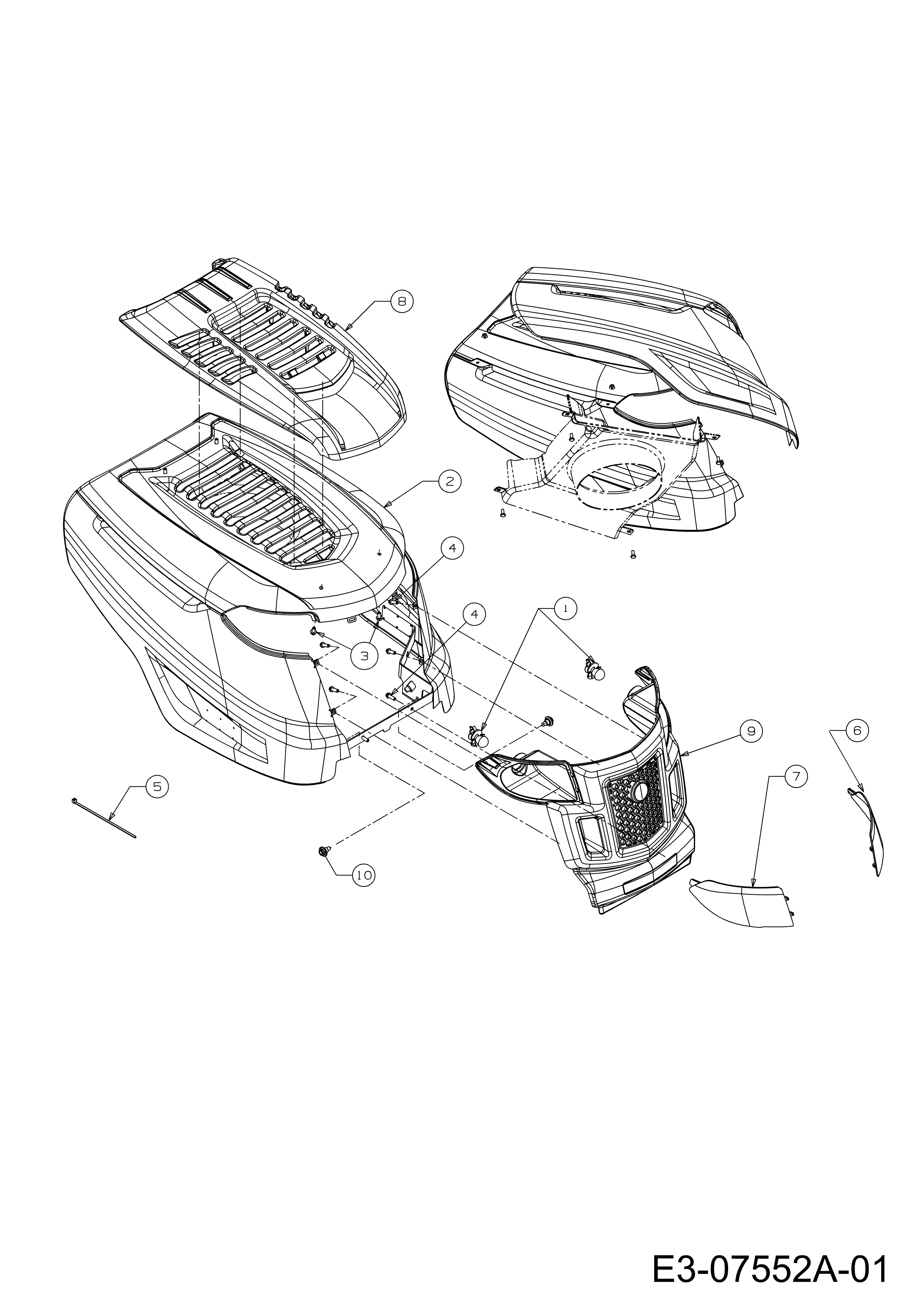

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C62504046 | Douille | Disponible | Voir la pièce |
| 2 | C68304774EO | Capot | Disponible | Voir la pièce |
| 3 | C71004187 | Vis | Disponible | Voir la pièce |
| 4 | C71005108 | Vis | Disponible | Voir la pièce |
| 4 | C71005108 | Vis | Disponible | Voir la pièce |
| 5 | C7250157 | Bande | Disponible | Voir la pièce |
| 6 | C73106095 | Protection | Disponible | Voir la pièce |
| 7 | C73106096 | Protection | Disponible | Voir la pièce |
| 8 | C73106194B | Rallonge | Disponible | Voir la pièce |
| 9 | C73106796 | Capot | Disponible | Voir la pièce |
| 10 | C73804091A | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C71004484 | Vis | Disponible | Voir la pièce |
| 1 | C71004484 | Vis | Disponible | Voir la pièce |
| 1 | C71004484 | Vis | Disponible | Voir la pièce |
| 1 | C71004484 | Vis | Disponible | Voir la pièce |
| 1 | C71004484 | Vis | Disponible | Voir la pièce |
| 1 | C71004484 | Vis | Disponible | Voir la pièce |
| 1 | C71004484 | Vis | Disponible | Voir la pièce |
| 1 | C71004484 | Vis | Disponible | Voir la pièce |
| 2 | C71004484 | Vis | Disponible | Voir la pièce |
| 2 | C71004484 | Vis | Disponible | Voir la pièce |
| 2 | C71004484 | Vis | Disponible | Voir la pièce |
| 2 | C71004484 | Vis | Disponible | Voir la pièce |
| 3 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 3 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 4 | C7260201 | Rondelle | Disponible | Voir la pièce |
| 4 | C7260201 | Rondelle | Disponible | Voir la pièce |
| 4 | C7260201 | Rondelle | Disponible | Voir la pièce |
| 4 | C7260201 | Rondelle | Disponible | Voir la pièce |
| 5 | C73108671 | Carter | Disponible | Voir la pièce |
| 6 | C73108672 | Carter | Disponible | Voir la pièce |
| 7 | C73108739B | Carter | Disponible | Voir la pièce |
| 8 | C73108740B | Carter | Disponible | Voir la pièce |
| 9 | C74705705 | Tige | Disponible | Voir la pièce |
| 9 | C74705705 | Tige | Disponible | Voir la pièce |
| 10 | C78308212637 | Etrier | Disponible | Voir la pièce |
| 11 | C78308213637 | Etrier | Disponible | Voir la pièce |
| 12 | C78307109637 | Etrier | Disponible | Voir la pièce |

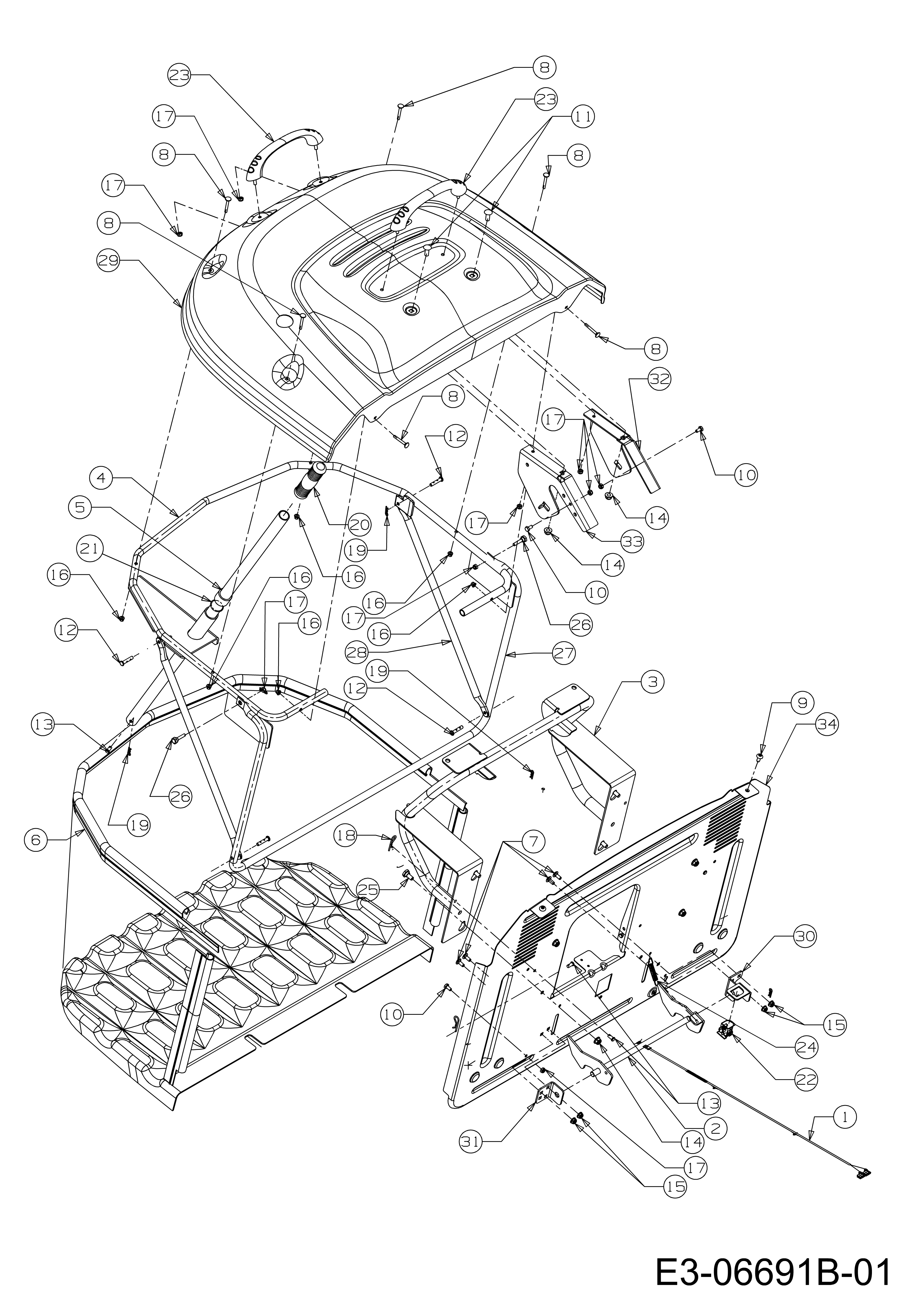

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7461086 | Cable accellerateur | Disponible | Voir la pièce |
