Vue Éclatée DEB 526
Retrouvez les pièces détachées, références et repères disponibles pour DEB 526.

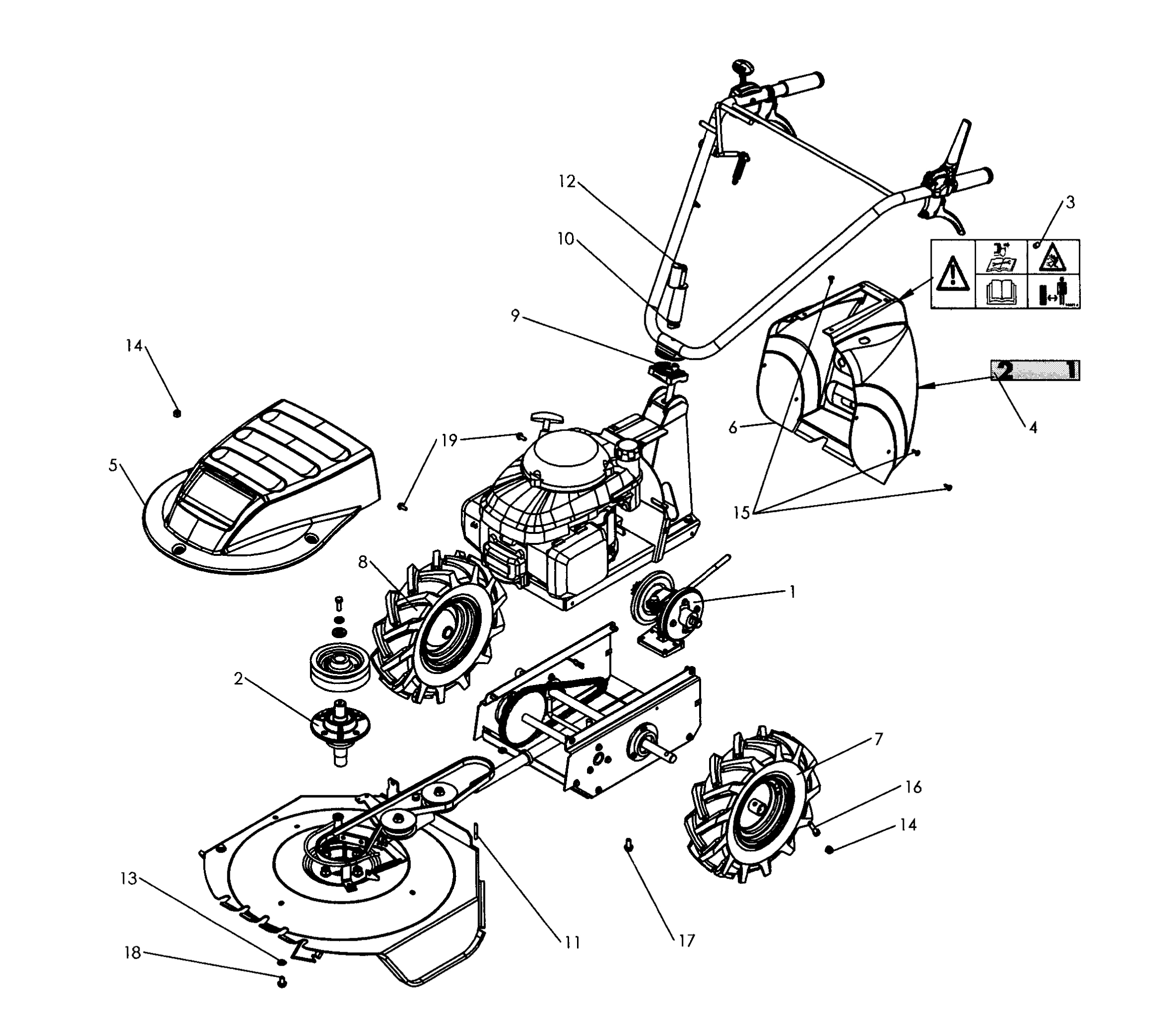

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 5001010001 | Mecanisme | Disponible | Voir la pièce |
| 2 | 5001010002 | Palier coupelle | Non reliée | |
| 3 | 0503000016 | AUTOCOLLANT PRECAUTION EMPLOI | Disponible | Voir la pièce |
| 4 | 0503000010 | Etiquette 2-1 | Disponible | Voir la pièce |
| 5 | 0340040008 | PROTEGE COURROIE | Non reliée | |
| 6 | 0340040007 | Capot arr. | Disponible | Voir la pièce |
| 7 | 0309000002 | ROUE GAUCHE | Non reliée | |
| 8 | 0309000001 | ROUE DROITE | Non reliée | |
| 9 | 0303000007 | Noix | Non reliée | |
| 10 | 0302020037 | Entretoise | Disponible | Voir la pièce |
| 11 | 0301020005 | Goupille | Non reliée | |
| 12 | 0300801401 | POIGNEE SERRAGE | Disponible | Voir la pièce |
| 13 | 0300400802 | RONDELLE PLATE | Disponible | Voir la pièce |
| 14 | 0300210802 | ECROU FREIN | Disponible | Voir la pièce |
| 14 | 0300210802 | ECROU FREIN | Disponible | Voir la pièce |
| 15 | 0300080405 | VIS TOLE | Non reliée | |
| 16 | 0300010836 | Vis | Disponible | Voir la pièce |
| 17 | 0300010816 | VIS | Non reliée | |
| 18 | 0300010815 | VIS | Non reliée | |
| 19 | 0300010609 | VIS | Disponible | Voir la pièce |

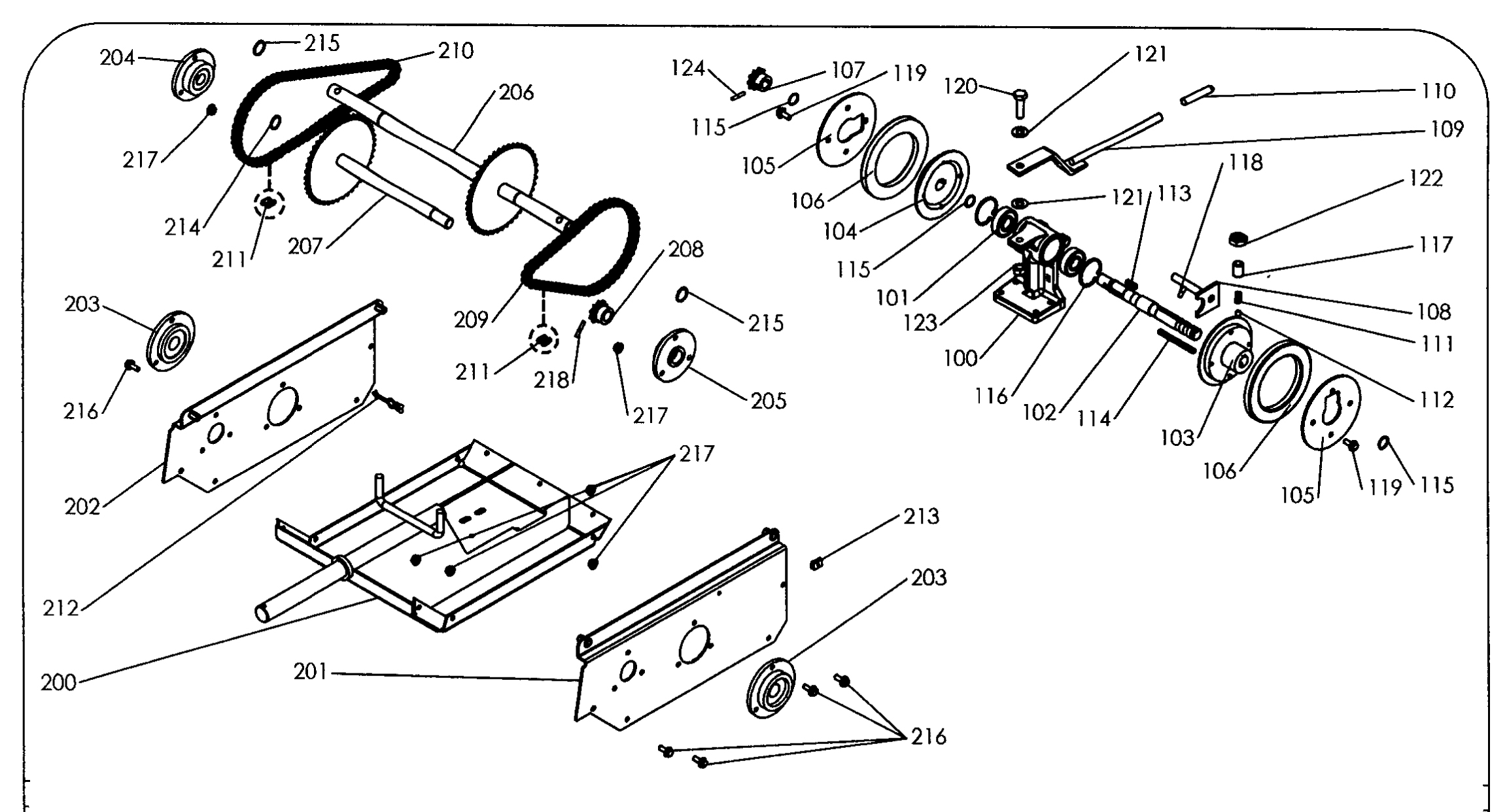

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 100 | 0302030027 | PALIER | Disponible | Voir la pièce |
| 101 | 0306010013 | ROULEMENT | Disponible | Voir la pièce |
| 102 | 0302010018 | ARBRE | Disponible | Voir la pièce |
| 103 | 0303000005 | MOYEU G | Non reliée | |
| 104 | 0303100004 | Moyeu D | Disponible | Voir la pièce |
| 105 | 5002010102 | FLASQUE | Disponible | Voir la pièce |
| 105 | 5002010102 | FLASQUE | Disponible | Voir la pièce |
| 106 | 0341000044 | RONDELLE DE FRICTION | Non reliée | |
| 106 | 0341000044 | RONDELLE DE FRICTION | Non reliée | |
| 107 | 0306050014 | PIGNON | Non reliée | |
| 108 | 5002010103 | FOURCHETTE | Non reliée | |
| 109 | 5002010107 | LEVIER | Non reliée | |
| 110 | 0341000024 | POIGNEE | Disponible | Voir la pièce |
| 111 | 0305020004 | RESSORT | Disponible | Voir la pièce |
| 112 | 0306010001 | BILLE | Non reliée | |
| 113 | 0301040002 | CLAVETTE | Disponible | Voir la pièce |
| 114 | 0301040005 | CLAVETTE | Disponible | Voir la pièce |
| 115 | 0301070003 | CIRCLIPS | Non reliée | |
| 115 | 0301070003 | CIRCLIPS | Non reliée | |
| 115 | 0301070003 | CIRCLIPS | Non reliée | |
| 116 | 0301070005 | CIRCLIPS | Non reliée | |
| 117 | 0302010043 | ENTRETOISE | Disponible | Voir la pièce |
| 118 | 0302010044 | Vis | Disponible | Voir la pièce |
| 119 | 0300010609 | VIS | Disponible | Voir la pièce |
| 119 | 0300010609 | VIS | Disponible | Voir la pièce |
| 120 | 0300011015 | VIS | Disponible | Voir la pièce |
| 121 | 0300401002 | RONDELLE PLATE | Disponible | Voir la pièce |
| 121 | 0300401002 | RONDELLE PLATE | Disponible | Voir la pièce |
| 122 | 0300251401 | ECROU | Disponible | Voir la pièce |
| 123 | 0300201002 | ECROU | Disponible | Voir la pièce |
| 124 | 0301020002 | GOUPILLE | Non reliée | |
| 200 | 5002010501 | Caisson inf. | Disponible | Voir la pièce |
| 201 | 5002010503 | Caisson lat. G | Disponible | Voir la pièce |
| 202 | 5002010502 | Caisson lat. D | Disponible | Voir la pièce |
| 203 | 0340030013 | PALIER ARBRE | Disponible | Voir la pièce |
| 203 | 0340030013 | PALIER ARBRE | Disponible | Voir la pièce |
| 204 | 0340040012 | PALIER ARBRE | Disponible | Voir la pièce |
| 205 | 0340040013 | PALIER ARBRE | Disponible | Voir la pièce |
| 206 | 0302010010 | ARBRE DE ROUE | Disponible | Voir la pièce |
| 207 | 0302010005 | ARBRE | Non reliée | |
| 208 | 0306050014 | PIGNON | Non reliée | |
| 209 | 0306020011 | CHAINE | Non reliée | |
| 210 | 0306020013 | CHAINE | Non reliée | |
| 211 | 0341000033 | LIEN TORSADE | Disponible | Voir la pièce |
| 211 | 0341000033 | LIEN TORSADE | Disponible | Voir la pièce |
| 212 | 0301050001 | Clips | Non reliée | |
| 213 | 0301070003 | CIRCLIPS | Non reliée | |
| 214 | 0301070007 | CIRCLIPS | Non reliée | |
| 215 | 0300010609 | VIS | Disponible | Voir la pièce |
| 215 | 0300010609 | VIS | Disponible | Voir la pièce |
| 216 | 0300260601 | ECROU | Disponible | Voir la pièce |
| 216 | 0300260601 | ECROU | Disponible | Voir la pièce |
| 217 | 0301020002 | GOUPILLE | Non reliée | |
| 217 | 0301020002 | GOUPILLE | Non reliée | |
| 217 | 0301020002 | GOUPILLE | Non reliée | |
| 218 | 0306020001 | ATTACHE RAPIDE | Non reliée |

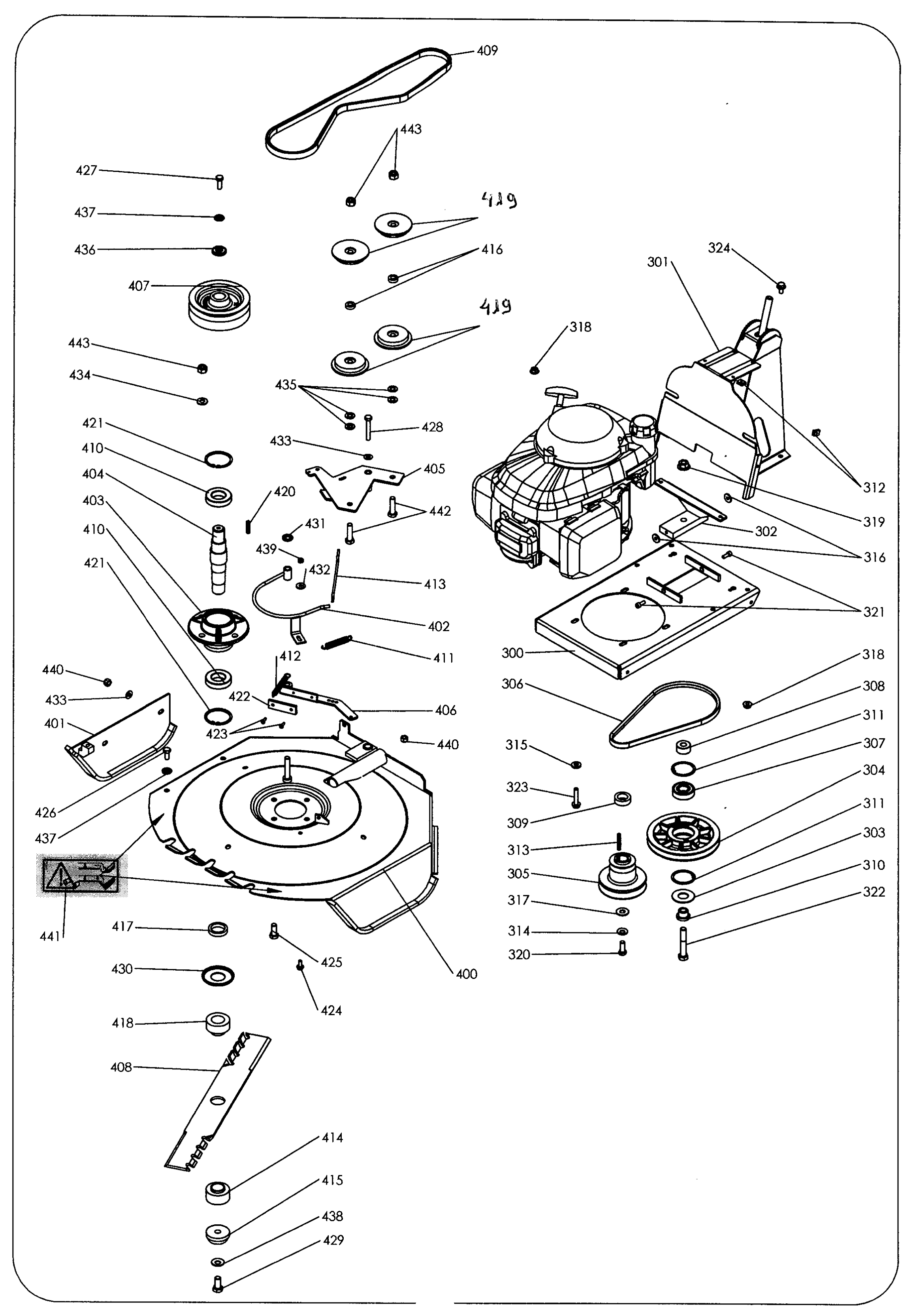

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 300 | 5002010504 | CARTER SUP | Disponible | Voir la pièce |
| 301 | 5002010508 | Potence guidon | Disponible | Voir la pièce |
| 302 | 5002010101 | BALANCIER | Disponible | Voir la pièce |
| 303 | 0341000046 | RONDELLE | Non reliée | |
| 304 | 0306060013 | POULIE | Non reliée | |
| 305 | 0306060002 | POULIE MOTEUR | Non reliée | |
| 306 | 0306030023 | COURROIE | Non reliée | |
| 307 | 0306010015 | ROULEMENT | Disponible | Voir la pièce |
| 308 | 0302020025 | ENTRETOISE | Disponible | Voir la pièce |
| 309 | 0302020023 | Entretoise | Disponible | Voir la pièce |
| 310 | 0302010016 | AXE DE POULIE | Disponible | Voir la pièce |
| 311 | 0301070006 | CIRCLIPS | Non reliée | |
| 311 | 0301070006 | CIRCLIPS | Non reliée | |
| 312 | 0301050001 | Clips | Non reliée | |
| 313 | 0301040001 | CLAVETTE | Non reliée | |
| 314 | 0300431001 | RONDELLE DE LAME | Disponible | Voir la pièce |
| 315 | 0300410901 | Rondelle | Non reliée | |
| 316 | 0300410602 | RONDELLE | Disponible | Voir la pièce |
| 317 | 0300401001 | RONDELLE | Disponible | Voir la pièce |
| 318 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 318 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 319 | 0300251202 | Ecrou | Disponible | Voir la pièce |
| 320 | 0300060302 | VIS | Disponible | Voir la pièce |
| 321 | 0300020601 | VIS | Disponible | Voir la pièce |
| 322 | 0300011209 | VIS | Disponible | Voir la pièce |
| 323 | 0300010811 | Vis | Disponible | Voir la pièce |
| 323 | 0300010817 | VIS | Disponible | Voir la pièce |
| 323 | 0300010827 | Vis | Disponible | Voir la pièce |
| 324 | 0300010815 | VIS | Non reliée | |
| 400 | 5002010506 | Coupelle | Disponible | Voir la pièce |
| 401 | 5002010505 | Carter coupelle D | Disponible | Voir la pièce |
| 402 | 5002010104 | Guide courroie | Disponible | Voir la pièce |
| 403 | 0302030025 | PALIER COUPELLE | Non reliée | |
| 404 | 0302010001 | Arbre | Disponible | Voir la pièce |
| 405 | 5002010105 | LEVIER EMBRAYAGE GALET | Non reliée | |
| 406 | 5002010106 | Levier frein de lame | Non reliée | |
| 407 | 0306060012 | POULIE | Disponible | Voir la pièce |
| 408 | 0320020007 | Lame | Non reliée | |
| 409 | 0306030036 | Courroie | Non reliée | |
| 410 | 0306010008 | ROULEMENT | Disponible | Voir la pièce |
| 410 | 0306010008 | ROULEMENT | Disponible | Voir la pièce |
| 411 | 0305010005 | RESSORT FREIN DE LAME | Disponible | Voir la pièce |
| 412 | 0305010001 | RESSORT DE RAPPEL | Disponible | Voir la pièce |
| 413 | 0305000002 | TRINGLE | Disponible | Voir la pièce |
| 414 | 0302020033 | Entretoise épaulée | Non reliée | |
| 415 | 0302020039 | Rondelle | Non reliée | |
| 416 | 0302020018 | ENTRETOISE | Disponible | Voir la pièce |
| 417 | 0302020043 | RONDELLE DE LAME | Disponible | Voir la pièce |
| 418 | 0302020035 | Entretoise | Disponible | Voir la pièce |
| 419 | 0340040014 | GALET | Non reliée | |
| 419 | 0340040014 | GALET | Non reliée | |
| 420 | 0301040003 | CLAVETTE CARREE | Non reliée | |
| 421 | 0301070009 | CIRCLIPS | Disponible | Voir la pièce |
| 421 | 0301070009 | CIRCLIPS | Disponible | Voir la pièce |
| 422 | 5504000011 | PLATINE | Non reliée | |
| 423 | 0300090402 | Vis | Disponible | Voir la pièce |
| 424 | 0300010609 | VIS | Disponible | Voir la pièce |
| 425 | 0300011008 | VIS | Disponible | Voir la pièce |
| 426 | 0300010806 | VIS | Disponible | Voir la pièce |
| 427 | 0300090801 | VIS | Non reliée | |
| 428 | 0300010821 | ECROU | Disponible | Voir la pièce |
| 429 | 0300011211 | VIS | Disponible | Voir la pièce |
| 430 | 5504000032 | COUPELLE | Disponible | Voir la pièce |
| 431 | 0300461001 | RONDELLE STARLOCK | Non reliée | |
| 432 | 0300410602 | RONDELLE | Disponible | Voir la pièce |
| 433 | 0300400802 | RONDELLE PLATE | Disponible | Voir la pièce |
| 433 | 0300400802 | RONDELLE PLATE | Disponible | Voir la pièce |
| 434 | 0300401002 | RONDELLE PLATE | Disponible | Voir la pièce |
| 435 | 0300401003 | RONDELLE PLATE | Disponible | Voir la pièce |
| 436 | 0300411101 | RONDELLE | Disponible | Voir la pièce |
| 437 | 0300430801 | RONDELLE | Disponible | Voir la pièce |
| 437 | 0300430801 | RONDELLE | Disponible | Voir la pièce |
| 438 | 0300431201 | RONDELLE CONTACT | Disponible | Voir la pièce |
| 439 | 0300210602 | ECROU FREIN | Non reliée | |
| 440 | 0300210802 | ECROU FREIN | Disponible | Voir la pièce |
| 440 | 0300210802 | ECROU FREIN | Disponible | Voir la pièce |
| 441 | 0503000006 | AUTOCOLLANT DANGER LAME | Disponible | Voir la pièce |
| 442 | 0300011004 | VIS | Disponible | Voir la pièce |
| 443 | 0300211001 | ECROU FREIN | Disponible | Voir la pièce |
| 443 | 0300211001 | ECROU FREIN | Disponible | Voir la pièce |

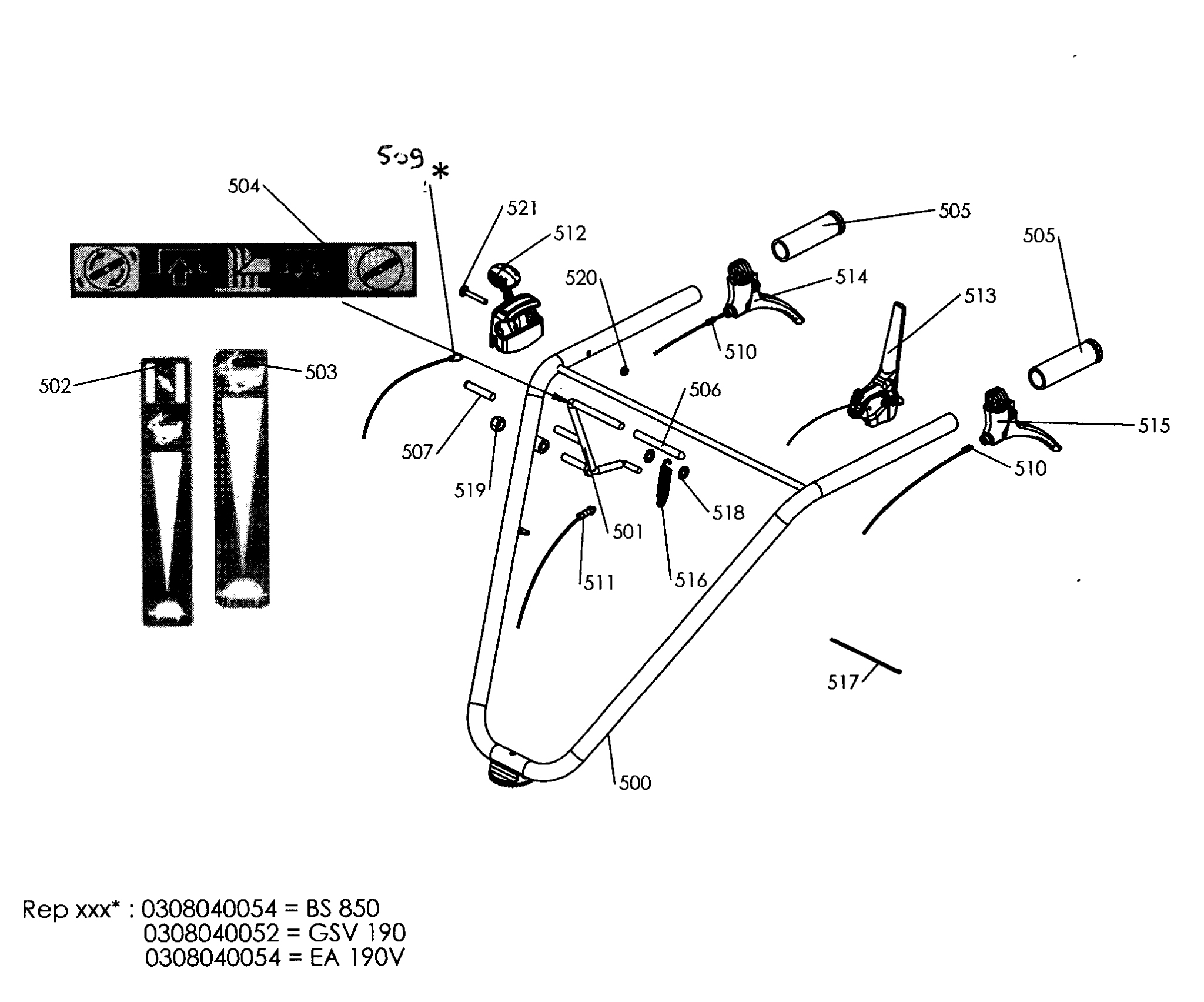

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 500 | 5002010307 | Guidon | Disponible | Voir la pièce |
| 501 | 5002010108 | Manette embr. | Non reliée | |
| 502 | 0503000044 | Etiquette | Disponible | Voir la pièce |
| 503 | 0503000043 | ETIQUETTE DE GAZ | Disponible | Voir la pièce |
| 504 | 0503000023 | Etiquette Embr. | Disponible | Voir la pièce |
| 505 | 0341000037 | Poignée | Non reliée | |
| 505 | 0341000037 | Poignée | Non reliée | |
| 506 | 0341000025 | Embout | Disponible | Voir la pièce |
| 507 | 0341000024 | POIGNEE | Disponible | Voir la pièce |
| 508 | 0308040054 | Câble de gaz Lg 1350 | Disponible | Voir la pièce |
| 509 | 0308040052 | CABLE DE GAZ | Disponible | Voir la pièce |
| 510 | 0308020061 | Câble embr. | Non reliée | |
| 510 | 0308020061 | Câble embr. | Non reliée | |
| 511 | 0308020015 | Câble frein | Non reliée | |
| 512 | 0307020023 | MANETTE DE GAZ | Non reliée | |
| 513 | 0307010046 | Levier coupe circuit | Non reliée | |
| 514 | 0307010041 | Levier Tempo Mar | Non reliée | |
| 515 | 0307010040 | Levier Tempo Mav | Disponible | Voir la pièce |
| 516 | 0305010010 | Ressort | Disponible | Voir la pièce |
| 517 | 0301060003 | ATTACHE RILSAN | Non reliée | |
| 518 | 0300460801 | RONDELLE STARLOCK | Disponible | Voir la pièce |
| 519 | 0300211201 | ECROU | Non reliée | |
| 520 | 0300210602 | ECROU FREIN | Non reliée | |
| 521 | 0300080610 | VIS | Disponible | Voir la pièce |
