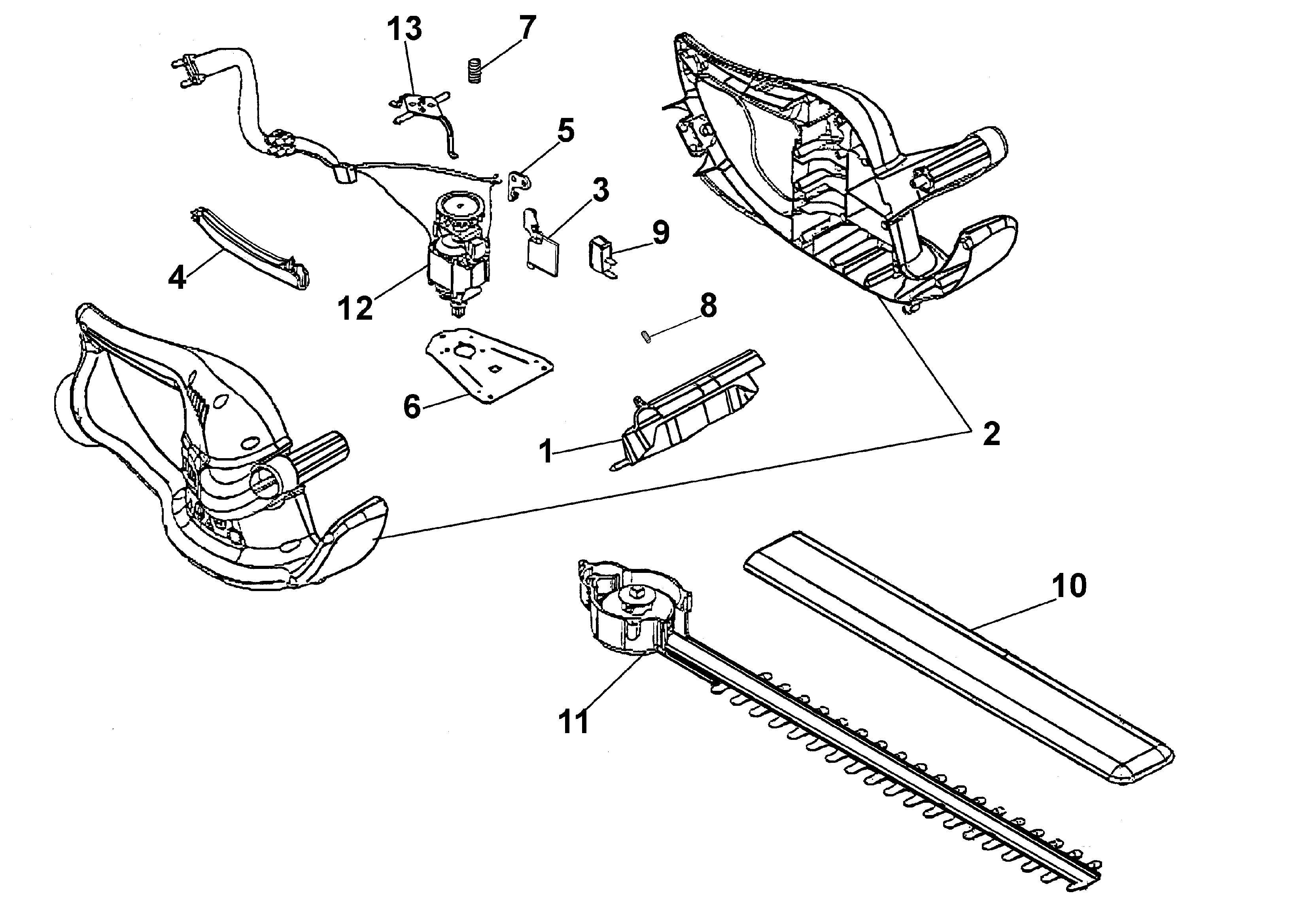

Vue Éclatée HTE 350
Retrouvez les pièces détachées, références et repères disponibles pour HTE 350.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | V3200331 | Poignee | Disponible | Voir la pièce |
| 2 | V3051474 | Chassis | Disponible | Voir la pièce |
| 3 | V3150498 | Entretoise | Disponible | Voir la pièce |
| 4 | V3200336 | Levier | Disponible | Voir la pièce |
| 5 | V3450445 | Levier | Disponible | Voir la pièce |
| 6 | V5050263 | Plaquette | Disponible | Voir la pièce |
| 7 | V5450882 | Ressort | Disponible | Voir la pièce |
| 8 | V5455011 | Ressort | Disponible | Voir la pièce |
| 9 | V7400300 | Micro-interrupteur | Disponible | Voir la pièce |
| 10 | V8250986 | Protection | Disponible | Voir la pièce |
| 11 | V5001089 | Group lame | Disponible | Voir la pièce |
| 12 | V7350074 | Groupe moteur | Disponible | Voir la pièce |
| 13 | V5001083 | Balancier | Disponible | Voir la pièce |
