Vue Éclatée Lame 120cm
Retrouvez les pièces détachées, références et repères disponibles pour Lame 120cm.

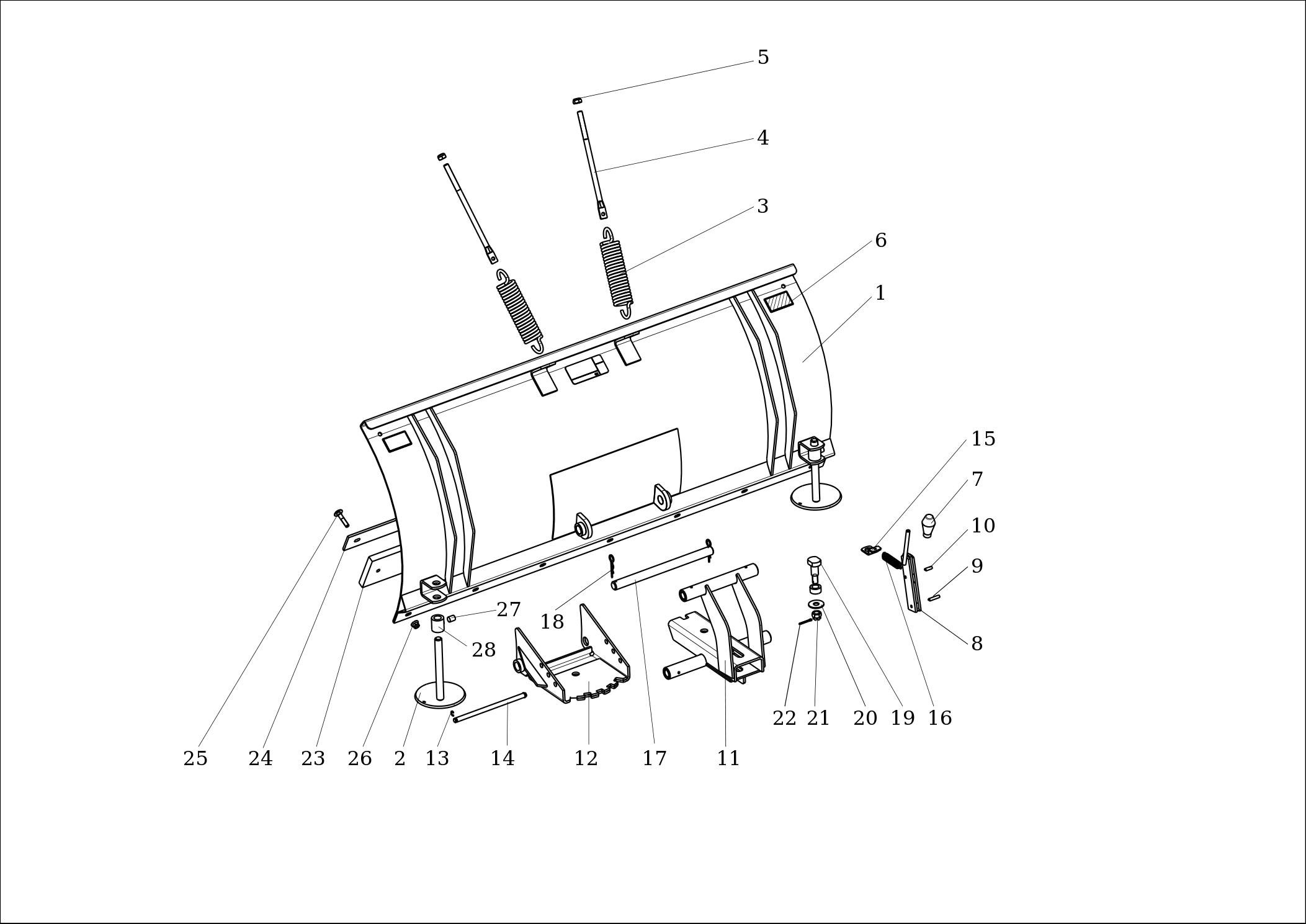

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | S532967402133 | Lame | Disponible | Voir la pièce |
| 2 | S532967152023 | Patin | Disponible | Voir la pièce |
| 3 | N315231110 | Ressort | Disponible | Voir la pièce |
| 4 | N532151154 | Axe de tension | Disponible | Voir la pièce |
| 5 | N311129502 | Ecrou | Disponible | Voir la pièce |
| 6 | N283292745 | Etiquette sécurite | Disponible | Voir la pièce |
| 7 | N532150209 | Pommeau | Disponible | Voir la pièce |
| 8 | S532913368593 | Bras | Disponible | Voir la pièce |
| 9 | N315238041 | Goupille | Disponible | Voir la pièce |
| 10 | N315238040 | Goupille | Disponible | Voir la pièce |
| 11 | S532912374783 | Support | Disponible | Voir la pièce |
| 12 | S532967362063 | Base | Disponible | Voir la pièce |
| 13 | N311732002 | Clips | Disponible | Voir la pièce |
| 14 | S532193103073 | Axe | Disponible | Voir la pièce |
| 15 | S532113415383 | Clips | Disponible | Voir la pièce |
| 16 | N315231111 | Ressort | Disponible | Voir la pièce |
| 17 | S532193107663 | Axe | Disponible | Voir la pièce |
| 18 | N315238003 | Goupille | Disponible | Voir la pièce |
| 19 | S532190161003 | Axe | Disponible | Voir la pièce |
| 20 | S532092205993 | Rondelle | Disponible | Voir la pièce |
| 21 | N311121503 | Ecrou | Disponible | Voir la pièce |
| 22 | N311338517 | Pivot | Disponible | Voir la pièce |
| 23 | N273192047 | Racloir | Disponible | Voir la pièce |
| 24 | S532113309533 | Fixation | Disponible | Voir la pièce |
| 25 | N309019532 | Vis | Disponible | Voir la pièce |
| 26 | N532150290 | Ecrou | Disponible | Voir la pièce |
| 27 | N309504501 | Vis | Disponible | Voir la pièce |
| 28 | S532113309303 | Clips | Disponible | Voir la pièce |

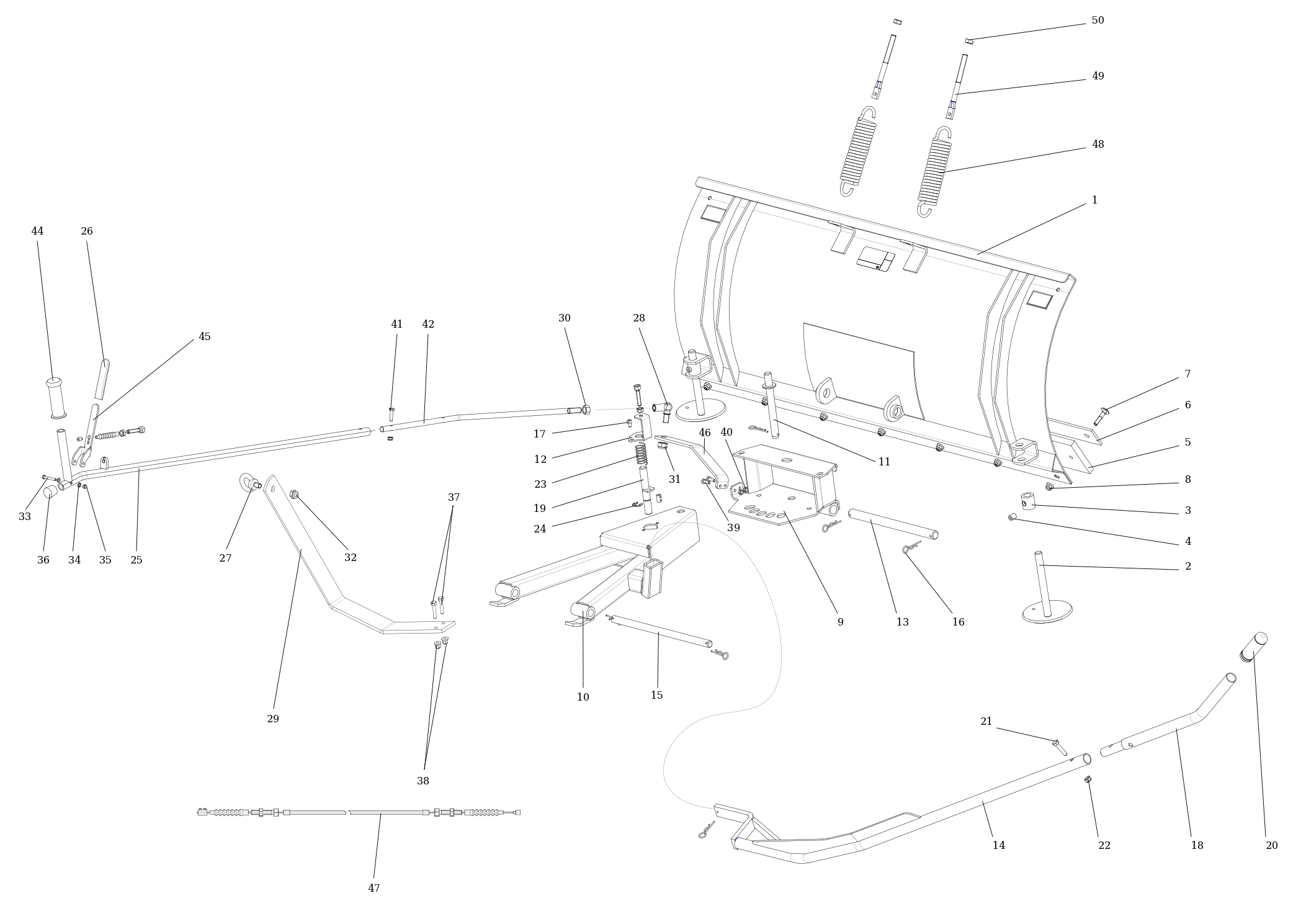

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | S532967402133 | Lame | Disponible | Voir la pièce |
| 2 | S532967152023 | Patin | Disponible | Voir la pièce |
| 3 | S532113309303 | Clips | Disponible | Voir la pièce |
| 4 | N309504501 | Vis | Disponible | Voir la pièce |
| 5 | N273192047 | Racloir | Disponible | Voir la pièce |
| 6 | S532113309533 | Fixation | Disponible | Voir la pièce |
| 7 | N309019532 | Vis | Disponible | Voir la pièce |
| 8 | N532150290 | Ecrou | Disponible | Voir la pièce |
| 9 | S532913652073 | Support | Non reliée | |
| 10 | S532913652063 | Support | Disponible | Voir la pièce |
| 11 | S532993462383 | Pivot | Non reliée | |
| 12 | S532013313143 | Support | Non reliée | |
| 13 | S532193107663 | Axe | Disponible | Voir la pièce |
| 14 | S532980442573 | Levier | Disponible | Voir la pièce |
| 15 | S532193107673 | Pivot | Disponible | Voir la pièce |
| 16 | N315238003 | Goupille | Disponible | Voir la pièce |
| 17 | N309543515 | Vis | Non reliée | |
| 18 | S532980432353 | Levier | Non reliée | |
| 19 | S532993463293 | Pivot | Non reliée | |
| 20 | N532150007 | Pommeau | Disponible | Voir la pièce |
| 21 | N309503543 | Vis | Disponible | Voir la pièce |
| 22 | N311129501 | Ecrou | Disponible | Voir la pièce |
| 23 | N315231264 | Ressort | Disponible | Voir la pièce |
| 24 | N311732009 | Bague | Disponible | Voir la pièce |
| 25 | S532980442603 | Levier | Non reliée | |
| 26 | S532113415603 | Levier | Non reliée | |
| 27 | N309578537 | Boulon | Non reliée | |
| 28 | N442073020 | Angulaire | Disponible | Voir la pièce |
| 29 | S532113415693 | Levier | Disponible | Voir la pièce |
| 30 | N311129505 | Ecrou | Disponible | Voir la pièce |
| 31 | N311150505 | Ecrou | Disponible | Voir la pièce |
| 32 | N311129502 | Ecrou | Disponible | Voir la pièce |
| 33 | N309203556 | Vis | Disponible | Voir la pièce |
| 34 | N311210501 | Rondelle | Disponible | Voir la pièce |
| 35 | N311129515 | Ecrou | Disponible | Voir la pièce |
| 36 | N532151142 | Collier | Disponible | Voir la pièce |
| 37 | N309503573 | Vis | Disponible | Voir la pièce |
| 38 | N311129525 | Ecrou | Disponible | Voir la pièce |
| 39 | N309503508 | Vis | Disponible | Voir la pièce |
| 40 | N311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 41 | N309503551 | Vis | Non reliée | |
| 42 | S532080443093 | Levier | Non reliée | |
| 44 | N532151221 | Poignee | Non reliée | |
| 45 | S532080602403 | Couverture | Non reliée | |
| 46 | S532113415683 | Bras | Non reliée | |
| 47 | N443900143 | Cable | Disponible | Voir la pièce |
| 48 | N315231110 | Ressort | Disponible | Voir la pièce |
| 49 | N532151155 | Entretoise | Disponible | Voir la pièce |
| 50 | N311129502 | Ecrou | Disponible | Voir la pièce |
