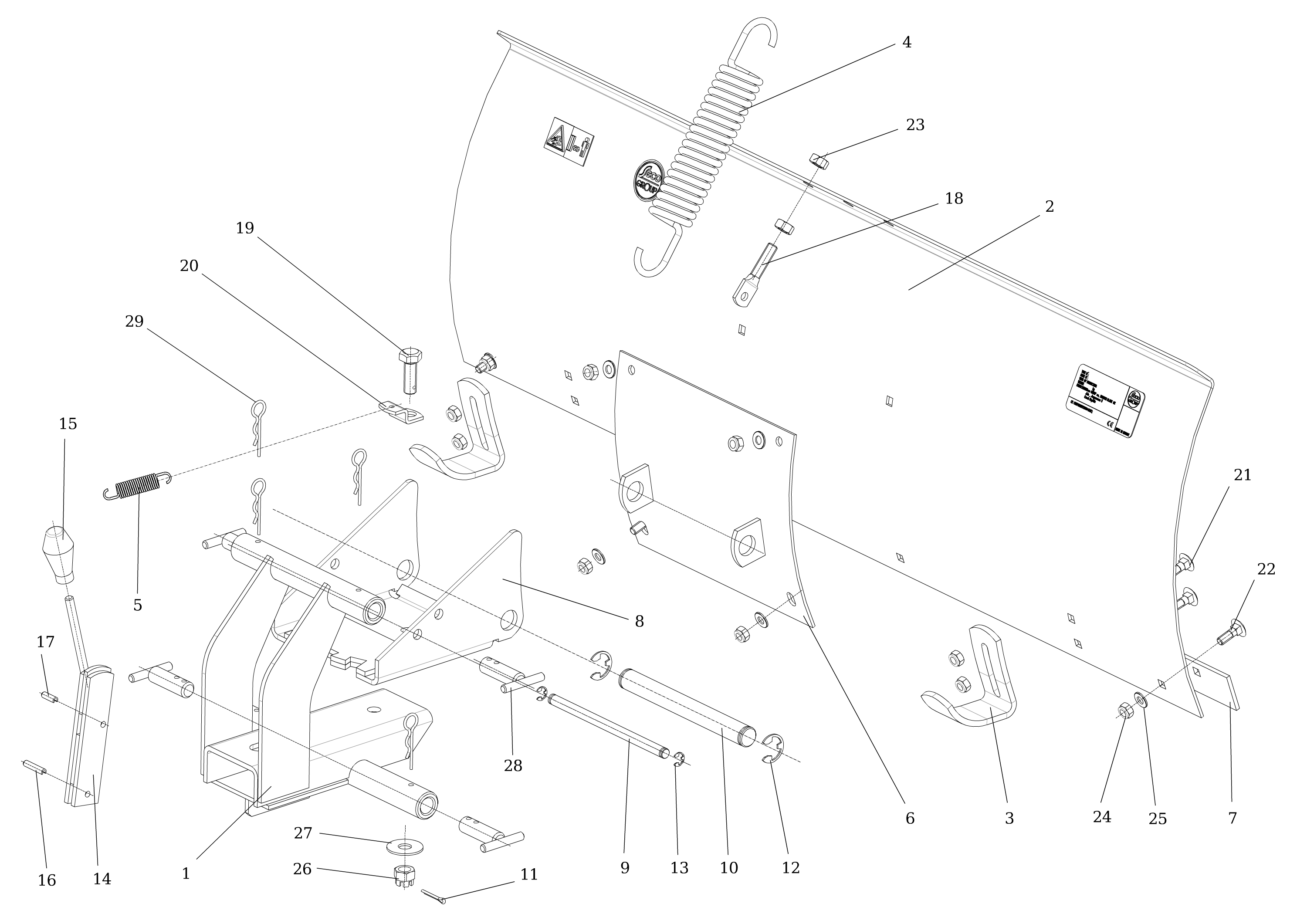

Vue Éclatée Lame 110cm
Retrouvez les pièces détachées, références et repères disponibles pour Lame 110cm.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | S532912374773 | Support | Disponible | Voir la pièce |
| 2 | S532067402033 | Lame | Disponible | Voir la pièce |
| 3 | S532016422083 | Patin | Disponible | Voir la pièce |
| 4 | N315231110 | Ressort | Disponible | Voir la pièce |
| 5 | N315231111 | Ressort | Disponible | Voir la pièce |
| 6 | S532913402853 | Support de lame | Disponible | Voir la pièce |
| 7 | S532113307363 | Racloir | Disponible | Voir la pièce |
| 8 | S532967362053 | Maintien | Disponible | Voir la pièce |
| 9 | S532193103053 | Axe | Disponible | Voir la pièce |
| 10 | S532193103043 | Axe | Disponible | Voir la pièce |
| 11 | N311338517 | Pivot | Disponible | Voir la pièce |
| 12 | N311732501 | Circlips | Disponible | Voir la pièce |
| 13 | N311732504 | Circlips | Disponible | Voir la pièce |
| 14 | S532913368593 | Bras | Disponible | Voir la pièce |
| 15 | N532150209 | Pommeau | Disponible | Voir la pièce |
| 16 | N315238041 | Goupille | Disponible | Voir la pièce |
| 17 | N315238040 | Goupille | Disponible | Voir la pièce |
| 18 | S532090112883 | Vis | Disponible | Voir la pièce |
| 19 | S532090164353 | Vis | Disponible | Voir la pièce |
| 20 | S532113412883 | Clips | Disponible | Voir la pièce |
| 21 | N309019508 | Vis | Disponible | Voir la pièce |
| 22 | N309019501 | Vis | Disponible | Voir la pièce |
| 23 | N311150506 | Ecrou | Disponible | Voir la pièce |
| 24 | N311129501 | Ecrou | Disponible | Voir la pièce |
| 25 | N311212517 | Rondelle | Disponible | Voir la pièce |
| 26 | N311121503 | Ecrou | Disponible | Voir la pièce |
| 27 | S532092205993 | Rondelle | Disponible | Voir la pièce |
| 28 | S532993112543 | Axe | Disponible | Voir la pièce |
| 29 | N315238051 | Goupille | Disponible | Voir la pièce |
