Vue Éclatée DEB 515 version 2011
Retrouvez les pièces détachées, références et repères disponibles pour DEB 515 version 2011.

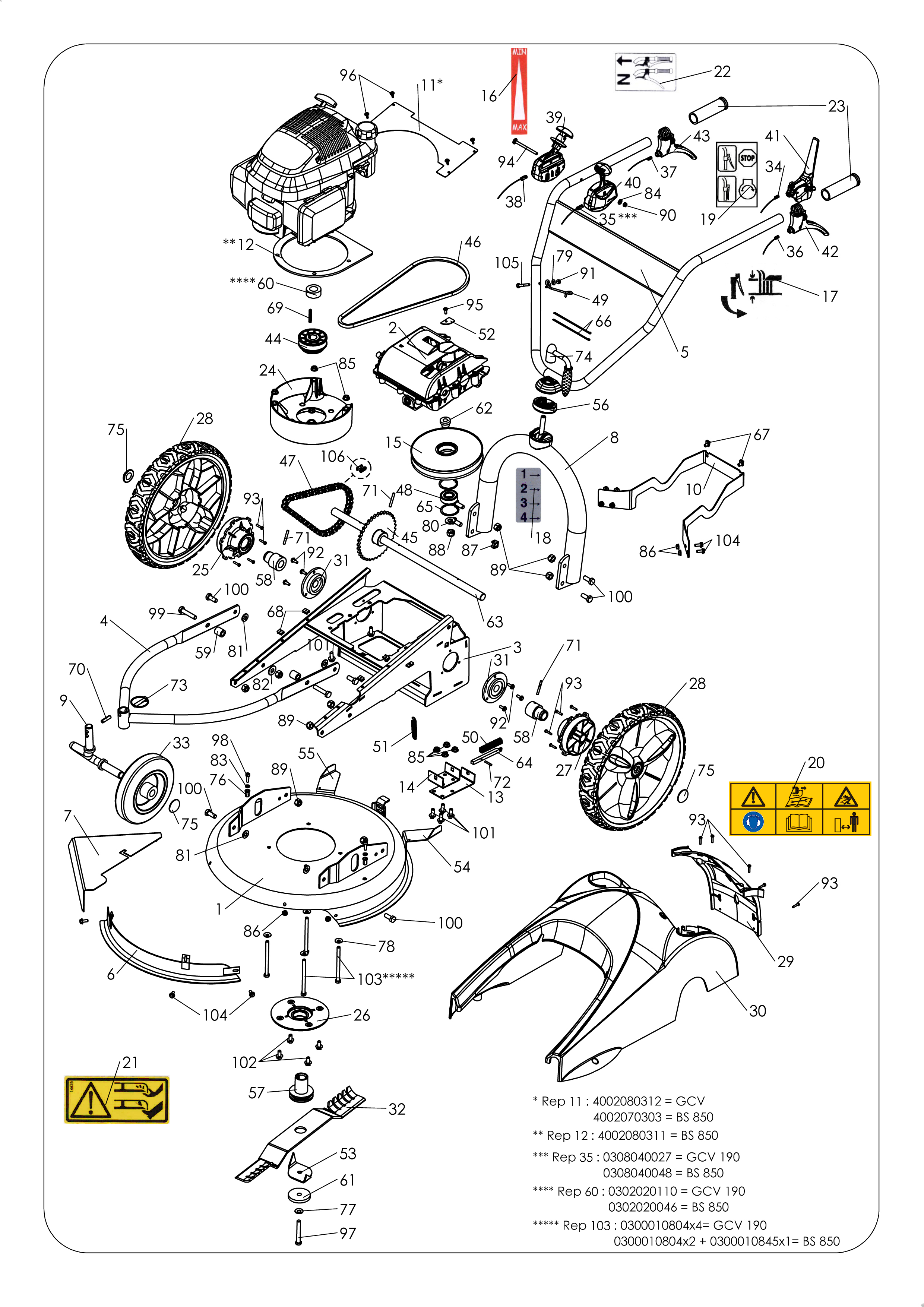

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 4002080504 | CARTER | Disponible | Voir la pièce |
| 2 | 4001000002 | Transmission | Disponible | Voir la pièce |
| 3 | 4002080303 | Chassis | Disponible | Voir la pièce |
| 4 | 4002030306 | CHASSIT AVANT | Disponible | Voir la pièce |
| 5 | 4002030303 | Guidon | Disponible | Voir la pièce |
| 6 | 4002000505 | DEFLECTEUR AVANT | Disponible | Voir la pièce |
| 7 | 4002000504 | DEFLECTEUR LATERAL | Disponible | Voir la pièce |
| 8 | 4002080304 | Arceau | Disponible | Voir la pièce |
| 9 | 4002000304 | Support de roue | Disponible | Voir la pièce |
| 10 | 4002080310 | TOLE SUPPORT CAPOT | Disponible | Voir la pièce |
| 11 | 4002070303 | TOLE PROTECTION COURROIE | Disponible | Voir la pièce |
| 12 | 4002080311 | REHAUSE MOTEUR | Disponible | Voir la pièce |
| 13 | 4002040104 | SUPPORT | Disponible | Voir la pièce |
| 14 | 4002000102 | SUPPORT | Disponible | Voir la pièce |
| 15 | 4003070003 | Poulie | Disponible | Voir la pièce |
| 16 | 0503010313 | ETIQUETTE VITESSE BOITIER MOD | Disponible | Voir la pièce |
| 17 | 0503000055 | Etiquette | Disponible | Voir la pièce |
| 18 | 0503000054 | ETIQUETTE REGLAGE COUPE | Disponible | Voir la pièce |
| 19 | 0503000026 | Etiquette | Disponible | Voir la pièce |
| 20 | 0503000016 | AUTOCOLLANT PRECAUTION EMPLOI | Disponible | Voir la pièce |
| 21 | 0503000006 | AUTOCOLLANT DANGER LAME | Disponible | Voir la pièce |
| 22 | 0503000002 | Etiquette | Disponible | Voir la pièce |
| 23 | 0341000037 | Poignée | Disponible | Voir la pièce |
| 24 | 0341000034 | Rehausse moteur | Disponible | Voir la pièce |
| 25 | 0340030029 | PALIER ROUE LIBRE DROIT | Disponible | Voir la pièce |
| 26 | 0340030028 | PALIER COUPELLE | Disponible | Voir la pièce |
| 27 | 0340030027 | PALIER ROUE LIBRE GAUCHE | Disponible | Voir la pièce |
| 28 | 0340030026 | ROUE | Disponible | Voir la pièce |
| 28 | 0340030026 | ROUE | Disponible | Voir la pièce |
| 29 | 0340030023 | TRAPPE DE VISITE | Disponible | Voir la pièce |
| 30 | 0340030022 | CAPOT MOTEUR | Disponible | Voir la pièce |
| 31 | 0340030013 | PALIER ARBRE | Disponible | Voir la pièce |
| 31 | 0340030013 | PALIER ARBRE | Disponible | Voir la pièce |
| 32 | 0320020006 | LAME | Disponible | Voir la pièce |
| 33 | 0309000009 | ROUE | Disponible | Voir la pièce |
| 34 | 0308050012 | CABLE DE FREIN MOTEUR | Disponible | Voir la pièce |
| 35 | 0308040048 | Câble gaz | Disponible | Voir la pièce |
| 36 | 0308030007 | CABLE REGLAGE HAUTEUR | Disponible | Voir la pièce |
| 37 | 0308020048 | CABLE EMBRAYAGE | Disponible | Voir la pièce |
| 38 | 0308010011 | CABLE VARIATION VITESSE | Disponible | Voir la pièce |
| 39 | 0307020021 | MANETTE VARIATEUR VITESSE | Disponible | Voir la pièce |
| 40 | 0307010028 | LEVIER ACCELERATEUR | Disponible | Voir la pièce |
| 41 | 0307010023 | Levier frein | Disponible | Voir la pièce |
| 42 | 0307010021 | Levier | Disponible | Voir la pièce |
| 43 | 0307010020 | Levier | Disponible | Voir la pièce |
| 44 | 0306060014 | POULIE MOTEUR | Disponible | Voir la pièce |
| 45 | 0306050039 | Pignon | Disponible | Voir la pièce |
| 46 | 0306030055 | COURROIE | Disponible | Voir la pièce |
| 47 | 0306020025 | CHAINE | Disponible | Voir la pièce |
| 48 | 0306010035 | ROULEMENT | Disponible | Voir la pièce |
| 49 | 0305030001 | ACCROCHE LANCEUR | Disponible | Voir la pièce |
| 50 | 0305020001 | RESSORT | Disponible | Voir la pièce |
| 51 | 0305010004 | RESSORT | Disponible | Voir la pièce |
| 52 | 0304000276 | PLATINE CABLE | Disponible | Voir la pièce |
| 53 | 0304000117 | DEFLECTEUR | Disponible | Voir la pièce |
| 54 | 0304000116 | RENFORT GAUCHE | Disponible | Voir la pièce |
| 55 | 0304000115 | RENFORT DROIT | Disponible | Voir la pièce |
| 56 | 0303000013 | Pièce inter. | Disponible | Voir la pièce |
| 57 | 0302030072 | MOYEU DE LAME | Disponible | Voir la pièce |
| 58 | 0302020048 | Moyeu arbre de roue | Disponible | Voir la pièce |
| 58 | 0302020048 | Moyeu arbre de roue | Disponible | Voir la pièce |
| 59 | 0302020049 | ENTRETOISE | Disponible | Voir la pièce |
| 60 | 0302020046 | Entretoise moteur | Disponible | Voir la pièce |
| 61 | 0302020042 | RONDELLE | Disponible | Voir la pièce |
| 62 | 0302010104 | AXE DE POULIE | Disponible | Voir la pièce |
| 63 | 0302010054 | Arbre de roue | Disponible | Voir la pièce |
| 64 | 0302010030 | AXE DE RELEVAGE | Disponible | Voir la pièce |
| 65 | 0301070006 | CIRCLIPS | Disponible | Voir la pièce |
| 66 | 0301060003 | ATTACHE RILSAN | Disponible | Voir la pièce |
| 67 | 0301050002 | Vis | Disponible | Voir la pièce |
| 68 | 0301050001 | Clips | Disponible | Voir la pièce |
| 69 | 0301040001 | CLAVETTE | Disponible | Voir la pièce |
| 70 | 0301020007 | Goupille | Disponible | Voir la pièce |
| 71 | 0301020005 | Goupille | Disponible | Voir la pièce |
| 71 | 0301020005 | Goupille | Disponible | Voir la pièce |
| 71 | 0301020005 | Goupille | Disponible | Voir la pièce |
| 72 | 0301020002 | GOUPILLE | Disponible | Voir la pièce |
| 73 | 0301010009 | GOUPILLE | Disponible | Voir la pièce |
| 74 | 0300801202 | Poignée serrage | Disponible | Voir la pièce |
| 75 | 0300702001 | ENJOLIVEUR | Disponible | Voir la pièce |
| 75 | 0300702001 | ENJOLIVEUR | Disponible | Voir la pièce |
| 75 | 0300702001 | ENJOLIVEUR | Disponible | Voir la pièce |
| 76 | 0300600601 | INSERT | Disponible | Voir la pièce |
| 77 | 0300431001 | RONDELLE DE LAME | Disponible | Voir la pièce |
| 78 | 0300430801 | RONDELLE | Disponible | Voir la pièce |
| 79 | 0300430601 | RONDELLE | Disponible | Voir la pièce |
| 80 | 0300401201 | RONDELLE PLATE | Disponible | Voir la pièce |
| 81 | 0300401002 | RONDELLE PLATE | Disponible | Voir la pièce |
| 81 | 0300401002 | RONDELLE PLATE | Disponible | Voir la pièce |
| 82 | 0300401001 | RONDELLE | Disponible | Voir la pièce |
| 83 | 0300400603 | RONDELLE | Non reliée | |
| 84 | 0300400602 | RONDELLE PLATE | Disponible | Voir la pièce |
| 85 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 85 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 86 | 0300260601 | ECROU | Disponible | Voir la pièce |
| 86 | 0300260601 | ECROU | Disponible | Voir la pièce |
| 87 | 0300231001 | Ecrou | Disponible | Voir la pièce |
| 88 | 0300211201 | ECROU | Disponible | Voir la pièce |
| 89 | 0300211001 | ECROU FREIN | Disponible | Voir la pièce |
| 89 | 0300211001 | ECROU FREIN | Disponible | Voir la pièce |
| 89 | 0300211001 | ECROU FREIN | Disponible | Voir la pièce |
| 90 | 0300210602 | ECROU FREIN | Non reliée | |
| 91 | 0300200601 | Ecrou | Disponible | Voir la pièce |
| 92 | 0300090602 | VIS | Disponible | Voir la pièce |
| 92 | 0300090602 | VIS | Disponible | Voir la pièce |
| 93 | 0300090403 | VIS | Disponible | Voir la pièce |
| 93 | 0300090403 | VIS | Disponible | Voir la pièce |
| 93 | 0300090403 | VIS | Disponible | Voir la pièce |
| 93 | 0300090403 | VIS | Disponible | Voir la pièce |
| 94 | 0300080612 | Vis | Disponible | Voir la pièce |
| 95 | 0300080505 | VIS | Disponible | Voir la pièce |
| 96 | 0300080405 | VIS TOLE | Disponible | Voir la pièce |
| 97 | 0300060304 | VIS | Disponible | Voir la pièce |
| 98 | 0300020602 | VIS | Disponible | Voir la pièce |
| 99 | 0300011014 | Vis | Disponible | Voir la pièce |
| 100 | 0300011008 | VIS | Disponible | Voir la pièce |
| 100 | 0300011008 | VIS | Disponible | Voir la pièce |
| 100 | 0300011008 | VIS | Disponible | Voir la pièce |
| 100 | 0300011008 | VIS | Disponible | Voir la pièce |
| 101 | 0300010816 | VIS | Non reliée | |
| 101 | 0300010816 | VIS | Non reliée | |
| 102 | 0300010815 | VIS | Disponible | Voir la pièce |
| 103 | 0300010804 | VIS-TH | Disponible | Voir la pièce |
| 103 | 0300010845 | Vis | Disponible | Voir la pièce |
| 104 | 0300010609 | VIS | Disponible | Voir la pièce |
| 104 | 0300010609 | VIS | Disponible | Voir la pièce |
| 105 | 0300010604 | VIS | Disponible | Voir la pièce |
| 106 | 0001000378 | ATTACHE RAPIDE | Disponible | Voir la pièce |

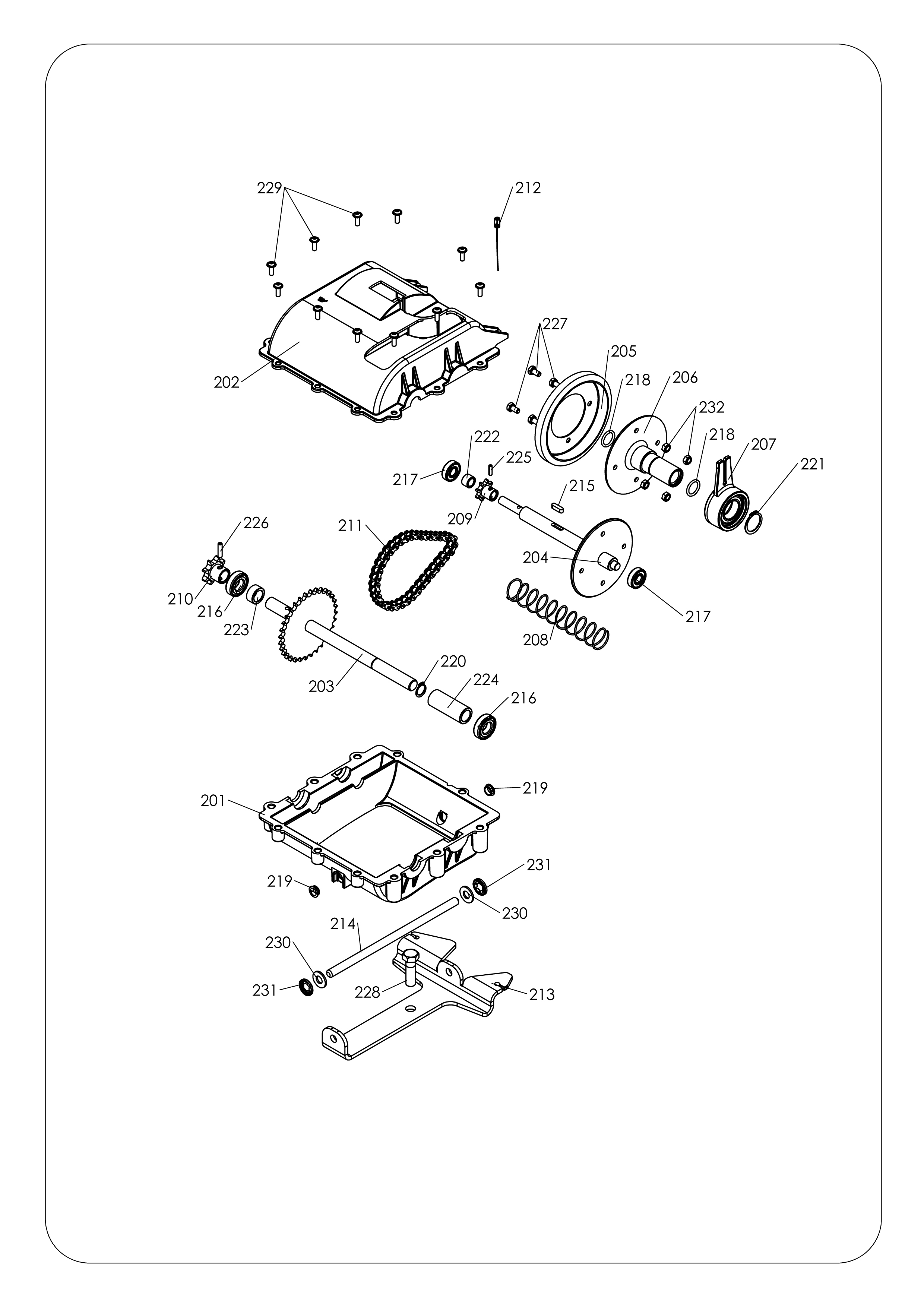

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 201 | 0340030041 | CARTER INF | Disponible | Voir la pièce |
| 202 | 0340030042 | CARTER SUP | Disponible | Voir la pièce |
| 203 | 0302010102 | ARBRE | Disponible | Voir la pièce |
| 204 | 0302010100 | ARBRE | Disponible | Voir la pièce |
| 205 | 0306060030 | Rondelle friction | Disponible | Voir la pièce |
| 206 | 0302010101 | MOYEU | Disponible | Voir la pièce |
| 207 | 0340030043 | FOURCHETTE | Disponible | Voir la pièce |
| 208 | 0305020014 | RESSORT | Disponible | Voir la pièce |
| 209 | 0306050035 | PIGNON | Disponible | Voir la pièce |
| 210 | 0306050036 | PIGNON | Disponible | Voir la pièce |
| 211 | 0306020024 | CHAINE | Disponible | Voir la pièce |
| 212 | 0308020049 | CABLE MARCHE ARR | Disponible | Voir la pièce |
| 213 | 0304000275 | Balancier | Disponible | Voir la pièce |
| 214 | 0302010103 | AXE BALANCIER | Disponible | Voir la pièce |
| 215 | 0301040022 | CLAVETTE | Disponible | Voir la pièce |
| 216 | 0306010005 | ROULEMENT | Disponible | Voir la pièce |
| 216 | 0306010005 | ROULEMENT | Disponible | Voir la pièce |
| 217 | 0306010034 | ROULEMENT | Disponible | Voir la pièce |
| 217 | 0306010034 | ROULEMENT | Disponible | Voir la pièce |
| 218 | 0343010001 | Joint | Disponible | Voir la pièce |
| 218 | 0343010001 | Joint | Disponible | Voir la pièce |
| 219 | 0306010036 | BAGUE | Non reliée | |
| 219 | 0306010036 | BAGUE | Non reliée | |
| 220 | 0301070023 | CIRCLIPS | Disponible | Voir la pièce |
| 221 | 0301070011 | RONDELLE | Non reliée | |
| 222 | 0302020097 | ENTRETOISE | Disponible | Voir la pièce |
| 223 | 0302020099 | ENTRETOISE | Disponible | Voir la pièce |
| 224 | 0302020100 | ENTRETOISE | Disponible | Voir la pièce |
| 225 | 0301020011 | GOUPILLE | Disponible | Voir la pièce |
| 226 | 0301020015 | GOUPILLE | Disponible | Voir la pièce |
| 227 | 0300010608 | Vis | Disponible | Voir la pièce |
| 228 | 0300011203 | VIS | Disponible | Voir la pièce |
| 229 | 0300080505 | VIS | Disponible | Voir la pièce |
| 230 | 0300401002 | RONDELLE PLATE | Disponible | Voir la pièce |
| 230 | 0300401002 | RONDELLE PLATE | Disponible | Voir la pièce |
| 231 | 0300461001 | RONDELLE STARLOCK | Disponible | Voir la pièce |
| 231 | 0300461001 | RONDELLE STARLOCK | Disponible | Voir la pièce |
| 232 | 0300210602 | ECROU FREIN | Non reliée |
