Vue Éclatée HT 26 S
Retrouvez les pièces détachées, références et repères disponibles pour HT 26 S.

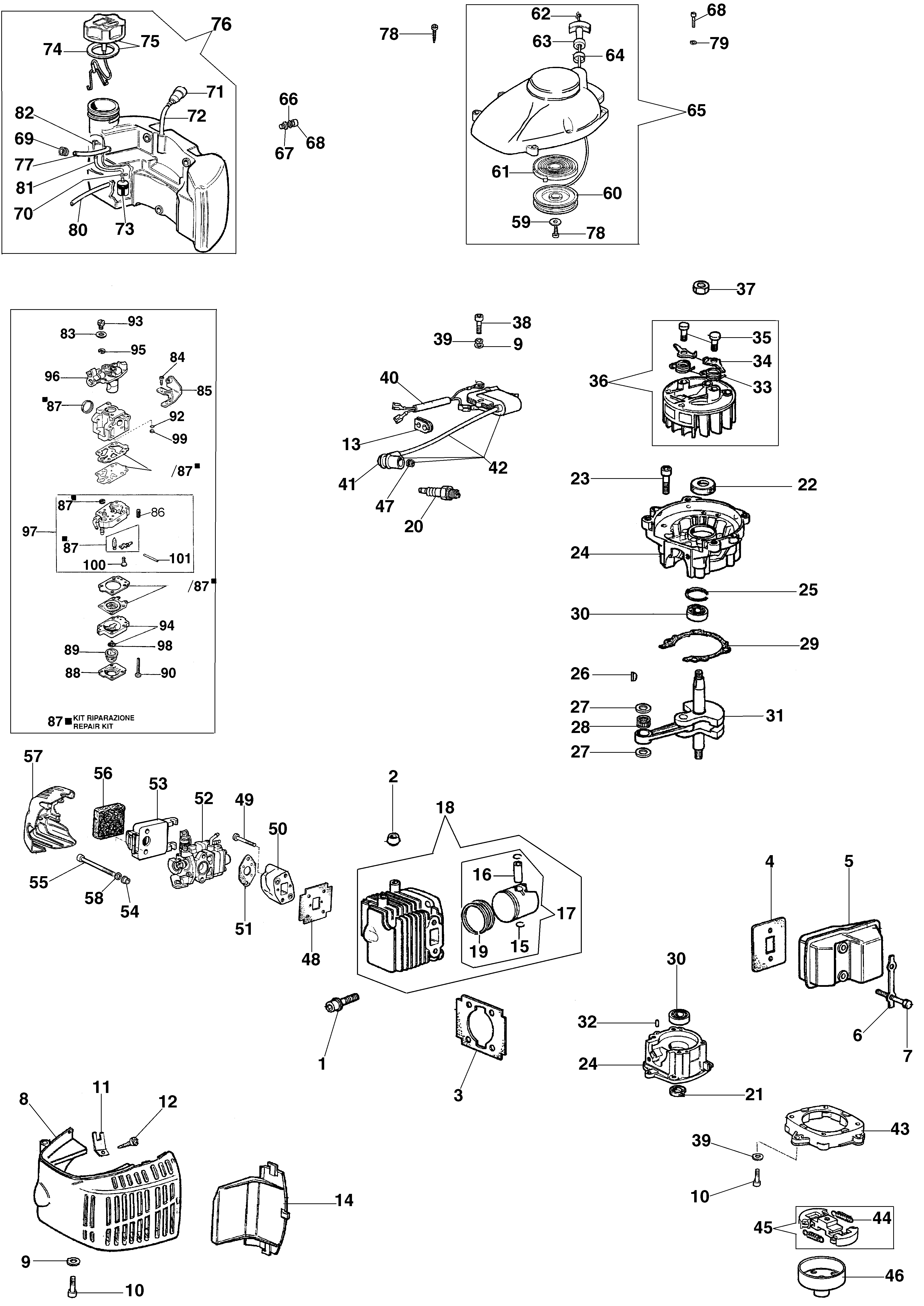

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61070060 | Vis | Disponible | Voir la pièce |
| 2 | 50070148A | Entretoise | Disponible | Voir la pièce |
| 3 | 61070059 | Joint | Disponible | Voir la pièce |
| 4 | 61070033 | Joint | Disponible | Voir la pièce |
| 5 | 58040021 | Pot | Disponible | Voir la pièce |
| 6 | 61070055R | Bride | Disponible | Voir la pièce |
| 7 | 3806027 | Vis | Disponible | Voir la pièce |
| 8 | 61070026BR | Couvercle | Disponible | Voir la pièce |
| 9 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 9 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 10 | 3801002R | Vis | Disponible | Voir la pièce |
| 10 | 3801002R | Vis | Disponible | Voir la pièce |
| 11 | 4191069BR | Plaque | Disponible | Voir la pièce |
| 12 | 3960030R | Vis | Disponible | Voir la pièce |
| 13 | 072700036A | Passe-cable | Disponible | Voir la pièce |
| 14 | 61070027AR | Fermeture | Non reliée | |
| 15 | 61070067R | Bague | Non reliée | |
| 16 | 61070066 | Axe piston | Disponible | Voir la pièce |
| 17 | 61070107 | Piston complet | Disponible | Voir la pièce |
| 18 | 61070072A | Cylindre compl. Ø34 | Disponible | Voir la pièce |
| 19 | 61070065R | Segment | Disponible | Voir la pièce |
| 20 | 3055104R | Bougie | Disponible | Voir la pièce |
| 21 | 61070074 | Bague | Disponible | Voir la pièce |
| 22 | 61070075 | Bague | Disponible | Voir la pièce |
| 23 | 61070063 | Vis | Disponible | Voir la pièce |
| 24 | 61070061R | Carter moteur | Disponible | Voir la pièce |
| 24 | 61070061R | Carter moteur | Disponible | Voir la pièce |
| 25 | 3025019R | Bague | Disponible | Voir la pièce |
| 26 | 61070070R | Clavette | Non reliée | |
| 27 | 50160140 | Entretoise | Disponible | Voir la pièce |
| 27 | 50160140 | Entretoise | Disponible | Voir la pièce |
| 28 | 61070076R | Roulement | Non reliée | |
| 29 | 61070062 | Joint | Disponible | Voir la pièce |
| 30 | 3034009R | Roulement | Disponible | Voir la pièce |
| 30 | 3034009R | Roulement | Disponible | Voir la pièce |
| 31 | 58040027 | Vilebrequin | Disponible | Voir la pièce |
| 32 | 61070073 | Goupille | Disponible | Voir la pièce |
| 33 | 58040004 | Ressort | Disponible | Voir la pièce |
| 34 | 58040003 | Flasque | Disponible | Voir la pièce |
| 35 | 4161151 | Pivot | Disponible | Voir la pièce |
| 36 | 58040023AR | Volant | Disponible | Voir la pièce |
| 37 | 3980012R | Ecrou | Non reliée | |
| 38 | 006000085 | Vis | Disponible | Voir la pièce |
| 39 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 39 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 40 | 61070012R | Cable | Disponible | Voir la pièce |
| 41 | 094600097AR | Capot de bougie | Disponible | Voir la pièce |
| 42 | 56510066R | Bobine | Disponible | Voir la pièce |
| 43 | 58040005 | Flasque | Disponible | Voir la pièce |
| 44 | 58040012AR | Ressort | Disponible | Voir la pièce |
| 45 | 58040033R | Embrayage | Disponible | Voir la pièce |
| 46 | 58040006R | Cloche embrayage | Disponible | Voir la pièce |
| 47 | 094600169AR | Ressort | Disponible | Voir la pièce |
| 48 | 61070007R | Joint | Non reliée | |
| 49 | 3801051R | Vis | Disponible | Voir la pièce |
| 50 | 61070004R | Bride termique | Non reliée | |
| 51 | 4161438R | Joint | Non reliée | |
| 52 | 2318910R | Carburateur WYJ-228A | Disponible | Voir la pièce |
| 53 | 61070003ER | Support filtre | Non reliée | |
| 54 | 61040020 | Bague | Disponible | Voir la pièce |
| 55 | 61052009BR | Vis | Disponible | Voir la pièce |
| 56 | 61070005R | Filtre aire | Non reliée | |
| 57 | 58040395R | Kit filtre | Non reliée | |
| 58 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 59 | 094600451 | Rondelle | Disponible | Voir la pièce |
| 60 | 58040019BR | Poulie | Disponible | Voir la pièce |
| 61 | 61070036R | Ressort de démarrage | Disponible | Voir la pièce |
| 62 | 61070019AR | Cordelette | Disponible | Voir la pièce |
| 63 | 093500397R | Poignée de démarrage | Non reliée | |
| 64 | 072700089R | Bague | Disponible | Voir la pièce |
| 65 | 58042013BR | Demarrage complet | Disponible | Voir la pièce |
| 66 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 67 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 68 | 3801013R | Vis | Disponible | Voir la pièce |
| 68 | 3801013R | Vis | Disponible | Voir la pièce |
| 69 | 006000187 | Passe-cable | Disponible | Voir la pièce |
| 70 | 4098377R | Bande | Disponible | Voir la pièce |
| 71 | 61070011AR | Soupape | Disponible | Voir la pièce |
| 72 | 58040071 | Tuyau | Disponible | Voir la pièce |
| 73 | 61370639R | Filtre mix | Disponible | Voir la pièce |
| 74 | 61070006R | Joint | Disponible | Voir la pièce |
| 75 | 61070079AR | Bouchon | Disponible | Voir la pièce |
| 76 | 58040293R | Reservoir complet | Disponible | Voir la pièce |
| 77 | 58042150 | Tuyau | Disponible | Voir la pièce |
| 78 | 3960070AR | Vis | Disponible | Voir la pièce |
| 78 | 3960070AR | Vis | Disponible | Voir la pièce |
| 79 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 80 | 50080134R | Tuyau | Disponible | Voir la pièce |
| 81 | 58042150 | Tuyau | Disponible | Voir la pièce |
| 82 | 50030286 | Jeu de raccords | Disponible | Voir la pièce |
| 83 | 2318703 | Rondelle | Disponible | Voir la pièce |
| 84 | 2318580 | Vis | Disponible | Voir la pièce |
| 85 | 2318813 | Support | Disponible | Voir la pièce |
| 86 | 2318568 | Ressort | Disponible | Voir la pièce |
| 87 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 87 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 87 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 87 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 87 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 87 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 88 | 2318571 | Couvercle | Disponible | Voir la pièce |
| 89 | 2318572 | Pompe | Disponible | Voir la pièce |
| 90 | 2318585 | Vis | Disponible | Voir la pièce |
| 92 | 2318701 | Bague or | Disponible | Voir la pièce |
| 93 | 2318577 | Ecrou | Disponible | Voir la pièce |
| 94 | 2318570 | Corp primer | Disponible | Voir la pièce |
| 95 | 2318189 | Bague | Disponible | Voir la pièce |
| 96 | 2318814 | Soupape | Disponible | Voir la pièce |
| 97 | 2318811 | Corp pompe | Disponible | Voir la pièce |
| 98 | 2318592R | Soupape | Non reliée | |
| 99 | 2318812 | Gicleur | Disponible | Voir la pièce |
| 100 | 2318569 | Vis | Disponible | Voir la pièce |
| 101 | 003300201 | Axe | Disponible | Voir la pièce |

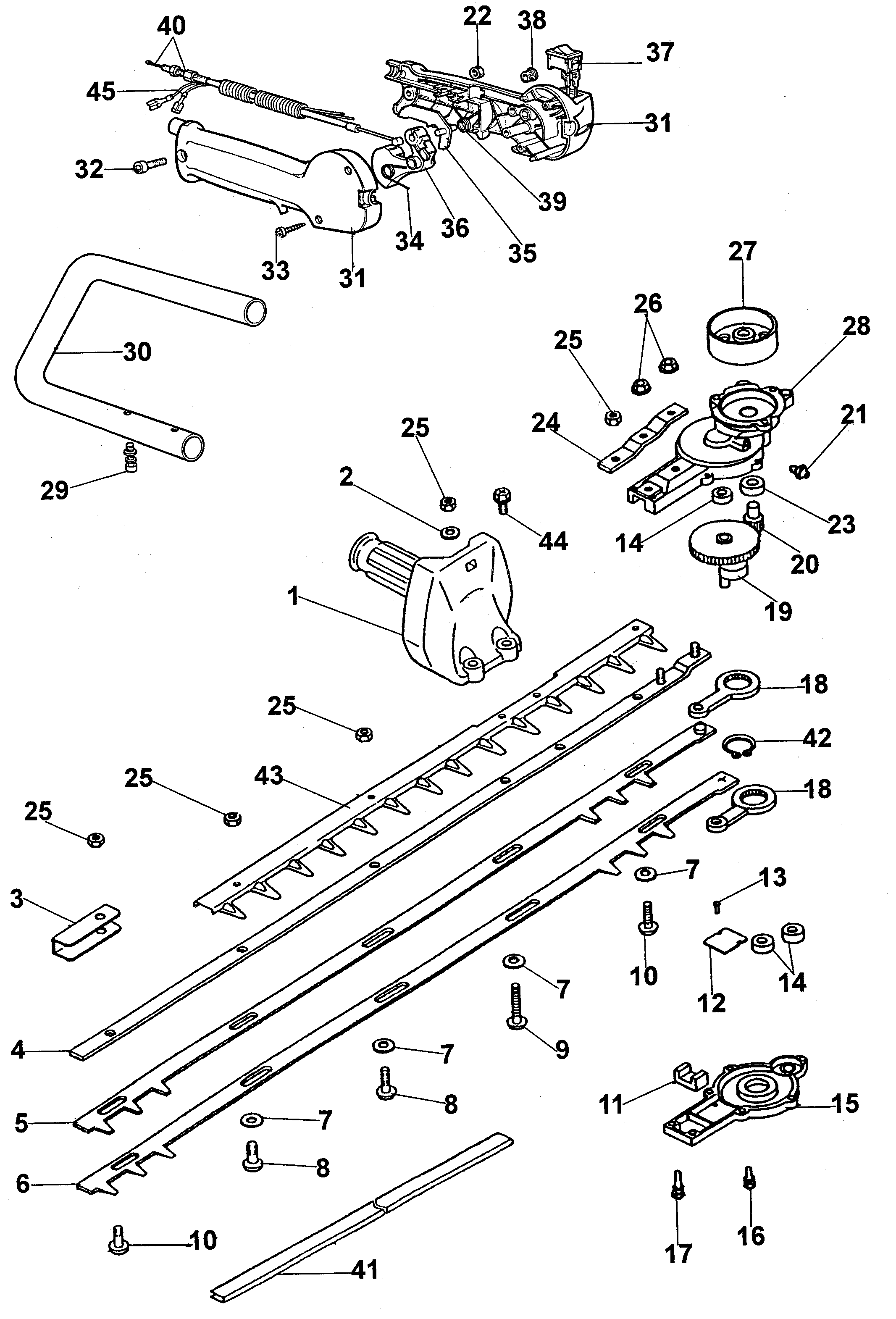

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | Z684412100 | Poignee | Disponible | Voir la pièce |
| 2 | Z388312130 | Rondelle | Disponible | Voir la pièce |
| 3 | Z388011750 | Renforcement | Disponible | Voir la pièce |
| 4 | Z388311611 | Guide | Disponible | Voir la pièce |
| 5 | Z388011720 | Lame | Disponible | Voir la pièce |
| 6 | Z388011730 | Lame | Disponible | Voir la pièce |
| 7 | 4159080 | Rondelle | Disponible | Voir la pièce |
| 7 | 4159080 | Rondelle | Disponible | Voir la pièce |
| 7 | 4159080 | Rondelle | Disponible | Voir la pièce |
| 7 | 4159080 | Rondelle | Disponible | Voir la pièce |
| 8 | 4159081 | Vis | Disponible | Voir la pièce |
| 8 | 4159081 | Vis | Disponible | Voir la pièce |
| 9 | Z609511810 | Vis | Disponible | Voir la pièce |
| 10 | 4159082 | Vis | Disponible | Voir la pièce |
| 10 | 4159082 | Vis | Disponible | Voir la pièce |
| 11 | 4159074 | Feutre | Disponible | Voir la pièce |
| 12 | 4159077 | Plaquette | Disponible | Voir la pièce |
| 13 | 4159073 | Vis | Disponible | Voir la pièce |
| 14 | 3035038R | Roulement | Disponible | Voir la pièce |
| 14 | 3035038R | Roulement | Disponible | Voir la pièce |
| 15 | 4159076 | Boite engrenage | Disponible | Voir la pièce |
| 16 | 4159078 | Vis | Disponible | Voir la pièce |
| 17 | 4159079 | Vis | Disponible | Voir la pièce |
| 18 | 4159069 | Bielle | Disponible | Voir la pièce |
| 18 | 4159069 | Bielle | Disponible | Voir la pièce |
| 19 | 4159193 | Arbre | Disponible | Voir la pièce |
| 20 | 58040242 | Pignon | Disponible | Voir la pièce |
| 21 | 4159063 | Graisseur | Disponible | Voir la pièce |
| 22 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 23 | 3035023R | Roulement | Non reliée | |
| 24 | 4159055 | Plaquette | Disponible | Voir la pièce |
| 25 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 25 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 25 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 25 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 25 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 26 | 4159059 | Ecrou | Disponible | Voir la pièce |
| 27 | 58040006R | Cloche embrayage | Disponible | Voir la pièce |
| 28 | Z388711111 | Boite engrenage | Disponible | Voir la pièce |
| 29 | 4159057 | Vis | Disponible | Voir la pièce |
| 30 | 58040041A | Guidon | Disponible | Voir la pièce |
| 31 | 61040131R | Poignee | Disponible | Voir la pièce |
| 31 | 61040131R | Poignee | Disponible | Voir la pièce |
| 32 | 3801016R | Vis | Disponible | Voir la pièce |
| 33 | 3960068 | Vis | Disponible | Voir la pièce |
| 34 | 4138361R | Ressort | Disponible | Voir la pièce |
| 35 | 4174246AR | Levier | Disponible | Voir la pièce |
| 36 | 4174245CR | Levier accelerateur | Disponible | Voir la pièce |
| 37 | 2317021R | Interrupteur | Non reliée | |
| 38 | 61070056 | Bouchon | Disponible | Voir la pièce |
| 39 | 4138360R | Ressort | Disponible | Voir la pièce |
| 40 | 58040060 | Cable accellerateur | Disponible | Voir la pièce |
| 41 | Z388091140 | Couvercle lame | Disponible | Voir la pièce |
| 42 | 4159127 | Bague | Disponible | Voir la pièce |
| 43 | Z684411910 | Protection | Disponible | Voir la pièce |
| 44 | Z388312140 | Vis | Disponible | Voir la pièce |
| 45 | 58040059 | Cable | Disponible | Voir la pièce |
