Vue Éclatée SH 400
Retrouvez les pièces détachées, références et repères disponibles pour SH 400.

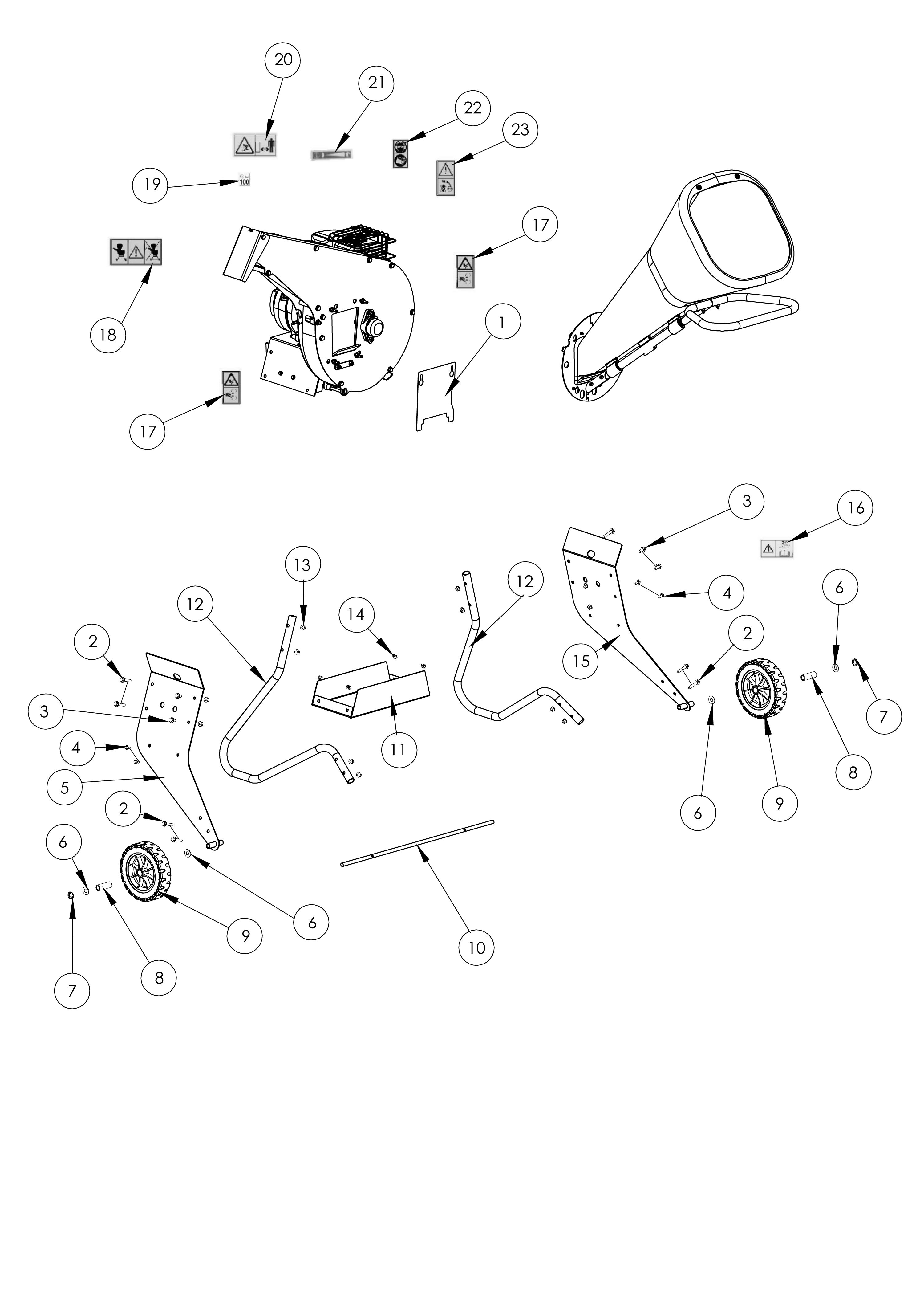

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | KVKL02011612 | Protection | Sur commande - Nous contacter | Voir la pièce |
| 2 | KVK300010842 | Vis | Disponible | Voir la pièce |
| 2 | KVK300010842 | Vis | Disponible | Voir la pièce |
| 2 | KVK300010842 | Vis | Disponible | Voir la pièce |
| 3 | KVK300010841 | Vis | Sur commande - Nous contacter | Voir la pièce |
| 3 | KVK300010841 | Vis | Sur commande - Nous contacter | Voir la pièce |
| 4 | KVK300010622 | Vis | Sur commande - Nous contacter | Voir la pièce |
| 4 | KVK300010622 | Vis | Sur commande - Nous contacter | Voir la pièce |
| 5 | KVKL02011609 | Pied | Sur commande - Nous contacter | Voir la pièce |
| 6 | KVK300401201 | Rondelle | Disponible | Voir la pièce |
| 6 | KVK300401201 | Rondelle | Disponible | Voir la pièce |
| 6 | KVK300401201 | Rondelle | Disponible | Voir la pièce |
| 6 | KVK300401201 | Rondelle | Disponible | Voir la pièce |
| 7 | KVK300461201 | Rondelle | Disponible | Voir la pièce |
| 7 | KVK300461201 | Rondelle | Disponible | Voir la pièce |
| 8 | KVK302020050 | Entretoise | Disponible | Voir la pièce |
| 8 | KVK302020050 | Entretoise | Disponible | Voir la pièce |
| 9 | KVK309000036 | Roue | Disponible | Voir la pièce |
| 9 | KVK309000036 | Roue | Disponible | Voir la pièce |
| 10 | KVK305000050 | Barre | Disponible | Voir la pièce |
| 11 | KVKL02011610 | Boite | Disponible | Voir la pièce |
| 12 | KVKL02011001 | Tuyau | Disponible | Voir la pièce |
| 12 | KVKL02011001 | Tuyau | Disponible | Voir la pièce |
| 13 | KVK300260802 | Ecrou | Disponible | Voir la pièce |
| 14 | KVK300230601 | Ecrou | Disponible | Voir la pièce |
| 15 | KVKL02011608 | Pied | Disponible | Voir la pièce |
| 16 | KVK503000015 | Etiquette | Sur commande - Nous contacter | Voir la pièce |
| 17 | KVK503000060 | Etiquette | Sur commande - Nous contacter | Voir la pièce |
| 17 | KVK503000060 | Etiquette | Sur commande - Nous contacter | Voir la pièce |
| 18 | KVK503000061 | Etiquette | Disponible | Voir la pièce |
| 19 | KVK503000019 | Etiquette | Sur commande - Nous contacter | Voir la pièce |
| 20 | KVK503000003 | Etiquette | Disponible | Voir la pièce |
| 21 | KVK503000031 | Etiquette | Sur commande - Nous contacter | Voir la pièce |
| 22 | KVK503000059 | Etiquette | Disponible | Voir la pièce |
| 23 | KVK503000062 | Etiquette | Sur commande - Nous contacter | Voir la pièce |

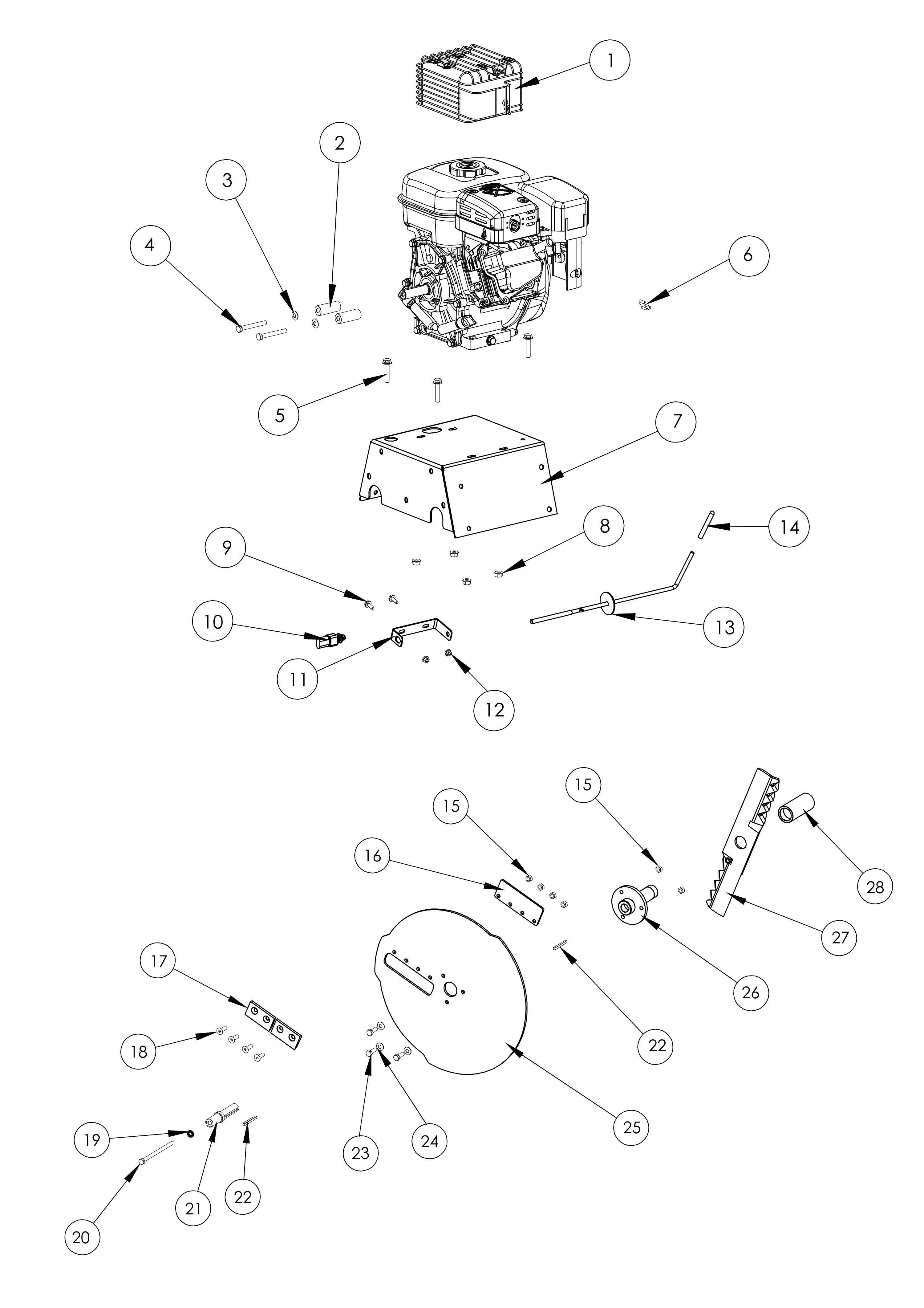

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | KVK330030201 | Grille | Disponible | Voir la pièce |
| 2 | KVK302020094 | Entretoise | Disponible | Voir la pièce |
| 3 | KVK300430803 | Rondelle | Disponible | Voir la pièce |
| 4 | KVK300060509 | Vis | Disponible | Voir la pièce |
| 5 | KVK300010842 | Vis | Disponible | Voir la pièce |
| 6 | KVK308060009 | Connecteur | Sur commande - Nous contacter | Voir la pièce |
| 7 | KVKL02011601 | Châssis | Sur commande - Nous contacter | Voir la pièce |
| 8 | KVK300260802 | Ecrou | Disponible | Voir la pièce |
| 9 | KVK300010622 | Vis | Sur commande - Nous contacter | Voir la pièce |
| 10 | KVK308060012 | Interrupteur | Disponible | Voir la pièce |
| 11 | KVKL02010403 | Support | Sur commande - Nous contacter | Voir la pièce |
| 12 | KVK300260602 | Ecrou | Sur commande - Nous contacter | Voir la pièce |
| 13 | KVKL02010202 | Levier de blocage | Sur commande - Nous contacter | Voir la pièce |
| 14 | KVK341000028 | Meche | Disponible | Voir la pièce |
| 15 | KVK300210801 | Ecrou | Sur commande - Nous contacter | Voir la pièce |
| 15 | KVK300210801 | Ecrou | Sur commande - Nous contacter | Voir la pièce |
| 16 | KVK304000429 | Plaquette | Disponible | Voir la pièce |
| 17 | KVK320020023 | Couteau | Disponible | Voir la pièce |
| 18 | KVK300030801 | Vis | Disponible | Voir la pièce |
| 19 | KVK300410801 | Rondelle | Sur commande - Nous contacter | Voir la pièce |
| 20 | KVK300060508 | Vis | Disponible | Voir la pièce |
| 21 | KVK302010084 | Moyeu | Disponible | Voir la pièce |
| 22 | KVK301040016 | Clé | Disponible | Voir la pièce |
| 22 | KVK301040016 | Clé | Disponible | Voir la pièce |
| 23 | KVK300010845 | Vis | Sur commande - Nous contacter | Voir la pièce |
| 24 | KVK300430801 | Rondelle | Disponible | Voir la pièce |
| 25 | KVK304000428 | Disque | Sur commande - Nous contacter | Voir la pièce |
| 25 | KVK304000486 | Disque | Sur commande - Nous contacter | Voir la pièce |
| 26 | KVKL03010012 | Support arbre | Sur commande - Nous contacter | Voir la pièce |
| 27 | KVK320020020 | Lame | Disponible | Voir la pièce |
| 28 | KVK302030095 | Moyeu | Disponible | Voir la pièce |

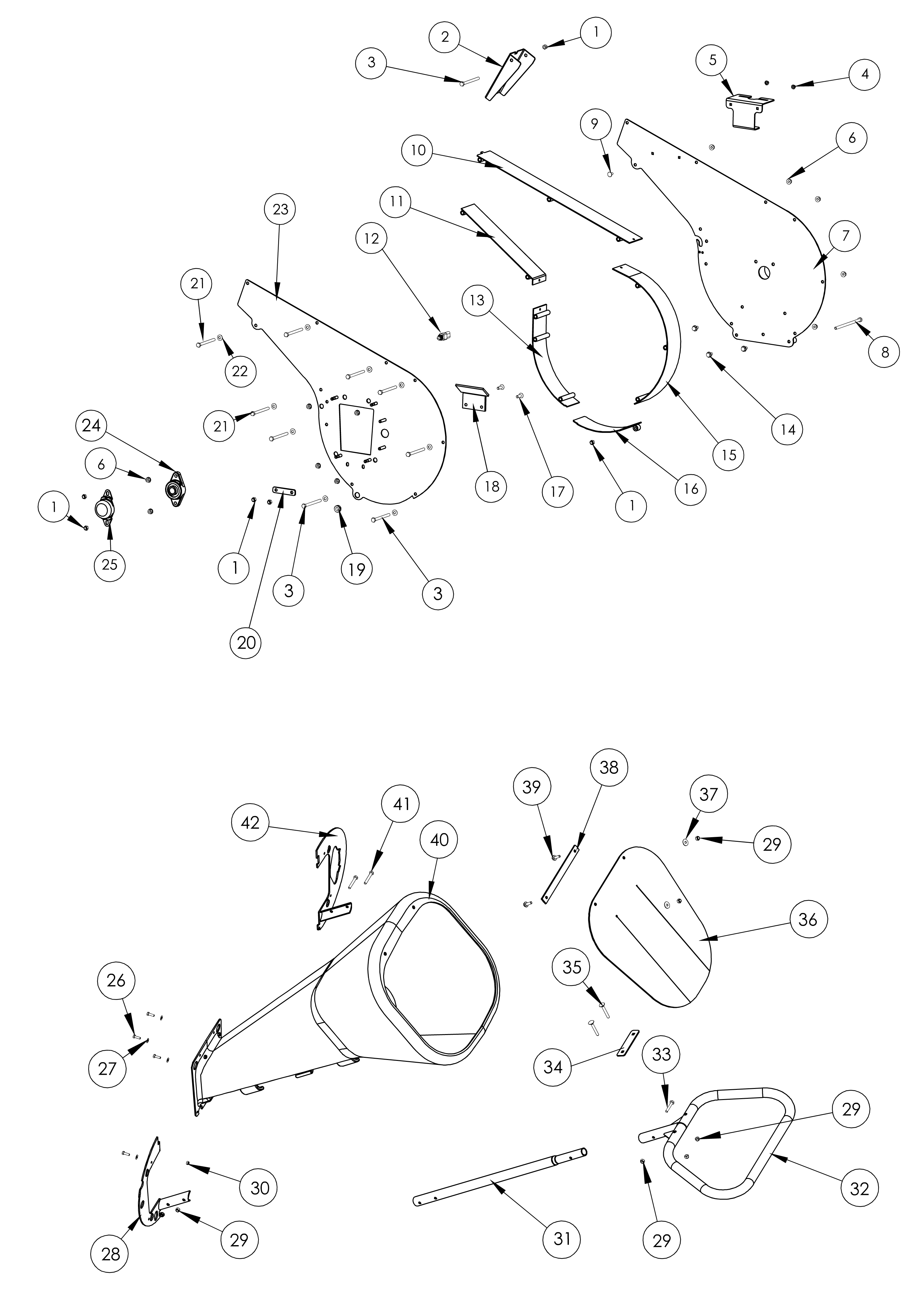

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | KVK300210801 | Ecrou | Sur commande - Nous contacter | Voir la pièce |
| 1 | KVK300210801 | Ecrou | Sur commande - Nous contacter | Voir la pièce |
| 1 | KVK300210801 | Ecrou | Sur commande - Nous contacter | Voir la pièce |
| 1 | KVK300210801 | Ecrou | Sur commande - Nous contacter | Voir la pièce |
| 2 | KVKL02011613 | Obturateur | Sur commande - Nous contacter | Voir la pièce |
| 3 | KVK300010840 | Vis | Sur commande - Nous contacter | Voir la pièce |
| 3 | KVK300010840 | Vis | Sur commande - Nous contacter | Voir la pièce |
| 3 | KVK300010840 | Vis | Sur commande - Nous contacter | Voir la pièce |
| 4 | KVK300260602 | Ecrou | Sur commande - Nous contacter | Voir la pièce |
| 5 | KVKL02011611 | Poignee | Sur commande - Nous contacter | Voir la pièce |
| 6 | KVK300260802 | Ecrou | Disponible | Voir la pièce |
| 6 | KVK300260802 | Ecrou | Disponible | Voir la pièce |
| 7 | KVKL02011602 | Carter | Sur commande - Nous contacter | Voir la pièce |
| 8 | KVK300010844 | Vis | Sur commande - Nous contacter | Voir la pièce |
| 9 | KVK300080609 | Vis | Sur commande - Nous contacter | Voir la pièce |
| 10 | KVKL02012603 | Couvercle superieur (orange) | Sur commande - Nous contacter | Voir la pièce |
| 11 | KVKL02012604 | Couvercle inferieur (orange) | Sur commande - Nous contacter | Voir la pièce |
| 12 | KVK308060012 | Interrupteur | Disponible | Voir la pièce |
| 13 | KVKL02012602 | Carter (orange) | Sur commande - Nous contacter | Voir la pièce |
| 14 | KVK300010841 | Vis | Sur commande - Nous contacter | Voir la pièce |
| 15 | KVKL01012601 | Carter (orange) | Sur commande - Nous contacter | Voir la pièce |
| 16 | KVKL02011614 | Fermature | Sur commande - Nous contacter | Voir la pièce |
| 17 | KVK300030801 | Vis | Disponible | Voir la pièce |
| 18 | KVKL02010201 | Protection | Disponible | Voir la pièce |
| 19 | KVK301000005 | Passe-cable | Sur commande - Nous contacter | Voir la pièce |
| 20 | KVKL02010401 | Support | Sur commande - Nous contacter | Voir la pièce |
| 21 | KVK300010839 | Vis | Sur commande - Nous contacter | Voir la pièce |
| 21 | KVK300010839 | Vis | Sur commande - Nous contacter | Voir la pièce |
| 22 | KVK300430803 | Rondelle | Disponible | Voir la pièce |
| 23 | KVKL02011603 | Carter | Disponible | Voir la pièce |
| 24 | KVK306010011 | Roulement | Disponible | Voir la pièce |
| 25 | 68210003 | Couvercle protection | Non référençée | |
| 26 | KVK300010501 | Vis | Sur commande - Nous contacter | Voir la pièce |
| 27 | KVK300400502 | Rondelle | Sur commande - Nous contacter | Voir la pièce |
| 28 | KVKL02011604 | Flasque | Sur commande - Nous contacter | Voir la pièce |
| 29 | KVK300210601 | Ecrou | Sur commande - Nous contacter | Voir la pièce |
| 29 | KVK300210601 | Ecrou | Sur commande - Nous contacter | Voir la pièce |
| 29 | KVK300210601 | Ecrou | Sur commande - Nous contacter | Voir la pièce |
| 29 | KVK300210601 | Ecrou | Sur commande - Nous contacter | Voir la pièce |
| 30 | KVK300210501 | Ecrou | Disponible | Voir la pièce |
| 31 | KVKL02011002 | Tuyau | Disponible | Voir la pièce |
| 32 | KVKL02011607 | Poignee | Sur commande - Nous contacter | Voir la pièce |
| 33 | KVK300010621 | Vis | Sur commande - Nous contacter | Voir la pièce |
| 34 | KVKL02010402 | Support | Sur commande - Nous contacter | Voir la pièce |
| 35 | KVK300080610R | Vis | Non référençée | |
| 36 | KVK342000011 | Clavette | Sur commande - Nous contacter | Voir la pièce |
| 37 | KVK300400601 | Rondelle | Disponible | Voir la pièce |
| 38 | KVKL02010203 | Support | Sur commande - Nous contacter | Voir la pièce |
| 39 | KVK300010619 | Vis | Disponible | Voir la pièce |
| 40 | KVK340000043 | Echappement | Sur commande - Nous contacter | Voir la pièce |
| 41 | KVK300010623 | Vis | Sur commande - Nous contacter | Voir la pièce |
| 42 | KVKL02011605 | Flasque | Sur commande - Nous contacter | Voir la pièce |
