Vue Éclatée SH 300
Retrouvez les pièces détachées, références et repères disponibles pour SH 300.

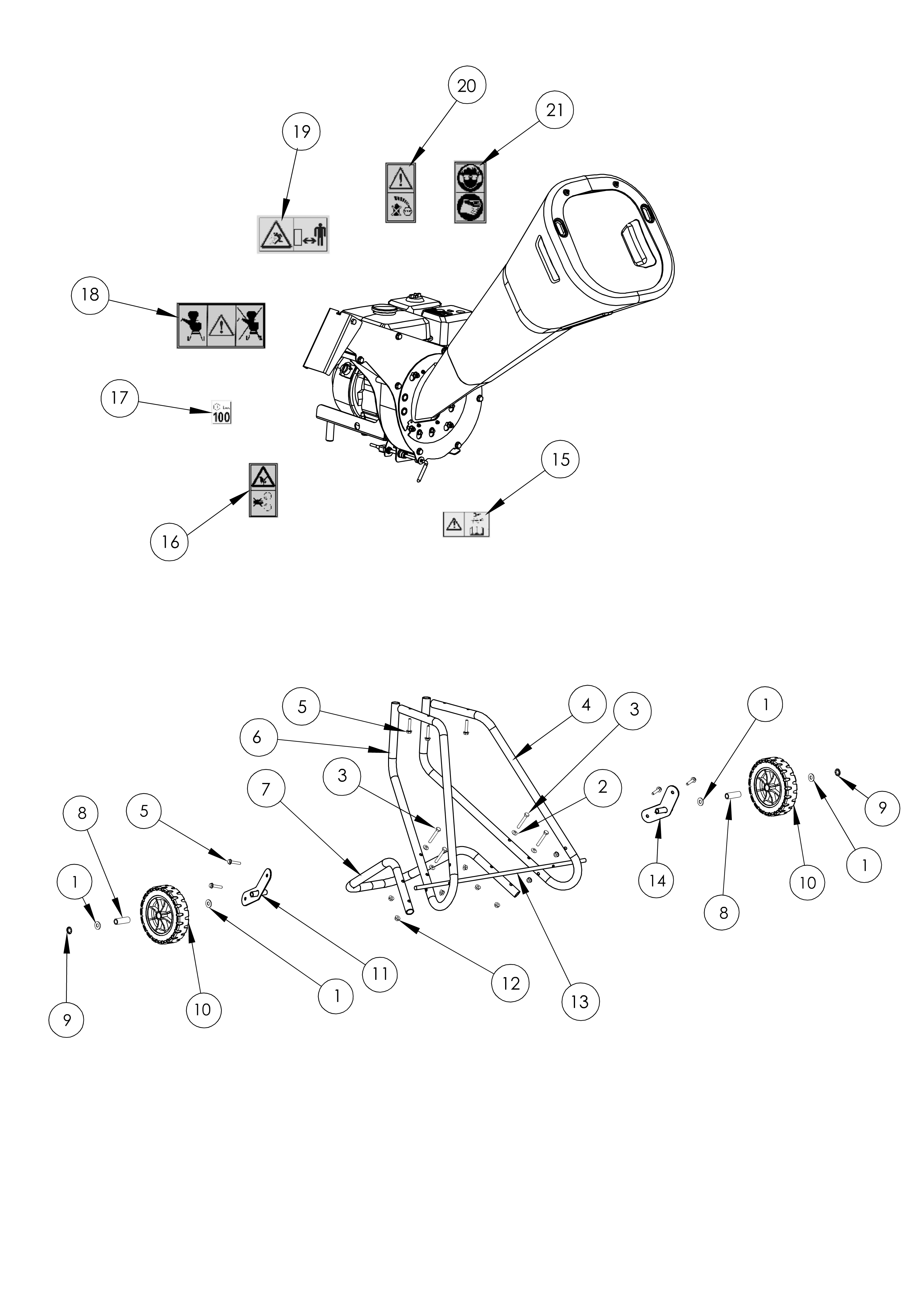

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | KVK300401201 | Rondelle | Disponible | Voir la pièce |
| 1 | KVK300401201 | Rondelle | Disponible | Voir la pièce |
| 1 | KVK300401201 | Rondelle | Disponible | Voir la pièce |
| 1 | KVK300401201 | Rondelle | Disponible | Voir la pièce |
| 2 | KVK300430803 | Rondelle | Disponible | Voir la pièce |
| 3 | KVK300010846 | Vis | Disponible | Voir la pièce |
| 3 | KVK300010846 | Vis | Disponible | Voir la pièce |
| 4 | KVKL02021607 | Tuyau | Sur commande - Nous contacter | Voir la pièce |
| 5 | KVK300010842 | Vis | Disponible | Voir la pièce |
| 5 | KVK300010842 | Vis | Disponible | Voir la pièce |
| 6 | KVKL02021606 | Tuyau | Disponible | Voir la pièce |
| 7 | KVKL02021608 | Tuyau | Disponible | Voir la pièce |
| 8 | KVK302020050 | Entretoise | Disponible | Voir la pièce |
| 8 | KVK302020050 | Entretoise | Disponible | Voir la pièce |
| 9 | KVK300461201 | Rondelle | Disponible | Voir la pièce |
| 9 | KVK300461201 | Rondelle | Disponible | Voir la pièce |
| 10 | KVK309000036 | Roue | Disponible | Voir la pièce |
| 10 | KVK309000036 | Roue | Disponible | Voir la pièce |
| 11 | KVKL02021610 | Support | Disponible | Voir la pièce |
| 12 | KVK300260802 | Ecrou | Disponible | Voir la pièce |
| 13 | KVK305000050 | Barre | Disponible | Voir la pièce |
| 14 | KVKL02021609 | Support | Disponible | Voir la pièce |
| 15 | KVK503000015 | Etiquette | Sur commande - Nous contacter | Voir la pièce |
| 16 | KVK503000060 | Etiquette | Sur commande - Nous contacter | Voir la pièce |
| 17 | KVK503000019 | Etiquette | Sur commande - Nous contacter | Voir la pièce |
| 18 | KVK503000061 | Etiquette | Disponible | Voir la pièce |
| 19 | KVK503000003 | Etiquette | Disponible | Voir la pièce |
| 20 | KVK503000062 | Etiquette | Sur commande - Nous contacter | Voir la pièce |
| 21 | KVK503000059 | Etiquette | Disponible | Voir la pièce |

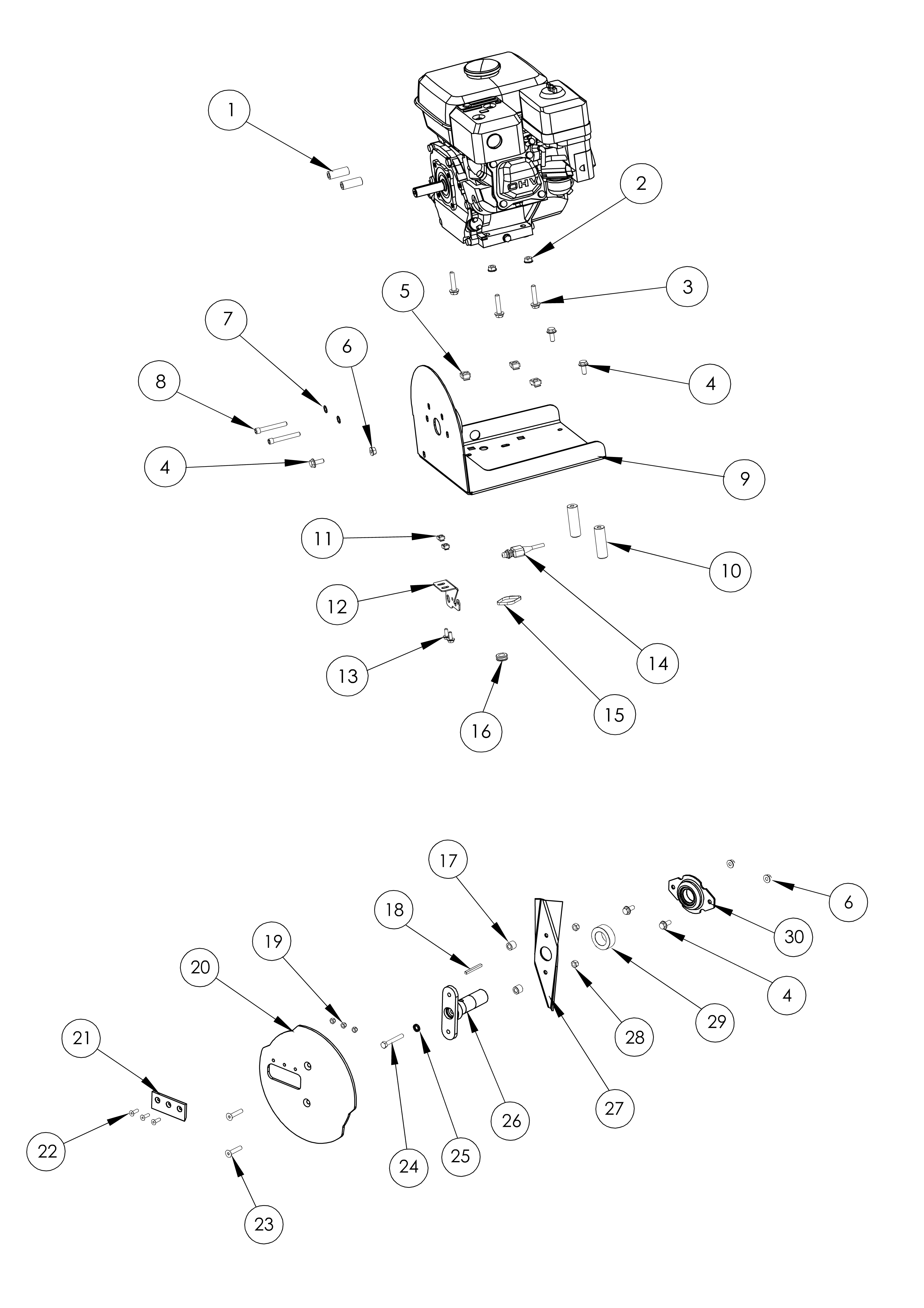

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | KVK302020100 | Entretoise | Sur commande - Nous contacter | Voir la pièce |
| 2 | KVK300260802 | Ecrou | Disponible | Voir la pièce |
| 3 | KVK300010842 | Vis | Disponible | Voir la pièce |
| 4 | PB0300010816 | Vis | Sur commande - Nous contacter | Voir la pièce |
| 4 | PB0300010816 | Vis | Sur commande - Nous contacter | Voir la pièce |
| 4 | PB0300010816 | Vis | Sur commande - Nous contacter | Voir la pièce |
| 5 | KVK300230802 | Ecrou | Sur commande - Nous contacter | Voir la pièce |
| 6 | KVK300260801 | Ecrou | Sur commande - Nous contacter | Voir la pièce |
| 6 | KVK300260801 | Ecrou | Sur commande - Nous contacter | Voir la pièce |
| 7 | KVK300440801 | Rondelle | Disponible | Voir la pièce |
| 8 | KVK300060511 | Vis | Sur commande - Nous contacter | Voir la pièce |
| 9 | KVK300060511 | Vis | Sur commande - Nous contacter | Voir la pièce |
| 10 | KVK302010089 | Manchon | Sur commande - Nous contacter | Voir la pièce |
| 11 | KVK300230601 | Ecrou | Disponible | Voir la pièce |
| 12 | KVKL02020401 | Support | Sur commande - Nous contacter | Voir la pièce |
| 13 | KVK300010622 | Vis | Sur commande - Nous contacter | Voir la pièce |
| 14 | KVK308060017 | Interrupteur | Disponible | Voir la pièce |
| 15 | KVK301060002R | Bande | Non référençée | |
| 16 | KVK301000005 | Passe-cable | Sur commande - Nous contacter | Voir la pièce |
| 17 | KVK302020101 | Entretoise | Disponible | Voir la pièce |
| 18 | KVK301040016 | Clé | Disponible | Voir la pièce |
| 19 | KVK300210601 | Ecrou | Sur commande - Nous contacter | Voir la pièce |
| 20 | KVKL03020003 | Disque | Sur commande - Nous contacter | Voir la pièce |
| 21 | KVK320020024 | Couteau | Disponible | Voir la pièce |
| 22 | KVK300030604 | Vis | Disponible | Voir la pièce |
| 23 | KVK300030802 | Vis | Sur commande - Nous contacter | Voir la pièce |
| 24 | KVK300060510 | Vis | Disponible | Voir la pièce |
| 25 | KVK300410801 | Rondelle | Sur commande - Nous contacter | Voir la pièce |
| 26 | KVKL03020012 | Support | Disponible | Voir la pièce |
| 27 | KVKL03020001 | Lame | Sur commande - Nous contacter | Voir la pièce |
| 28 | KVK300210801 | Ecrou | Sur commande - Nous contacter | Voir la pièce |
| 29 | KVK302020104 | Entretoise | Sur commande - Nous contacter | Voir la pièce |
| 30 | KVKL01020001 | Roulement | Disponible | Voir la pièce |

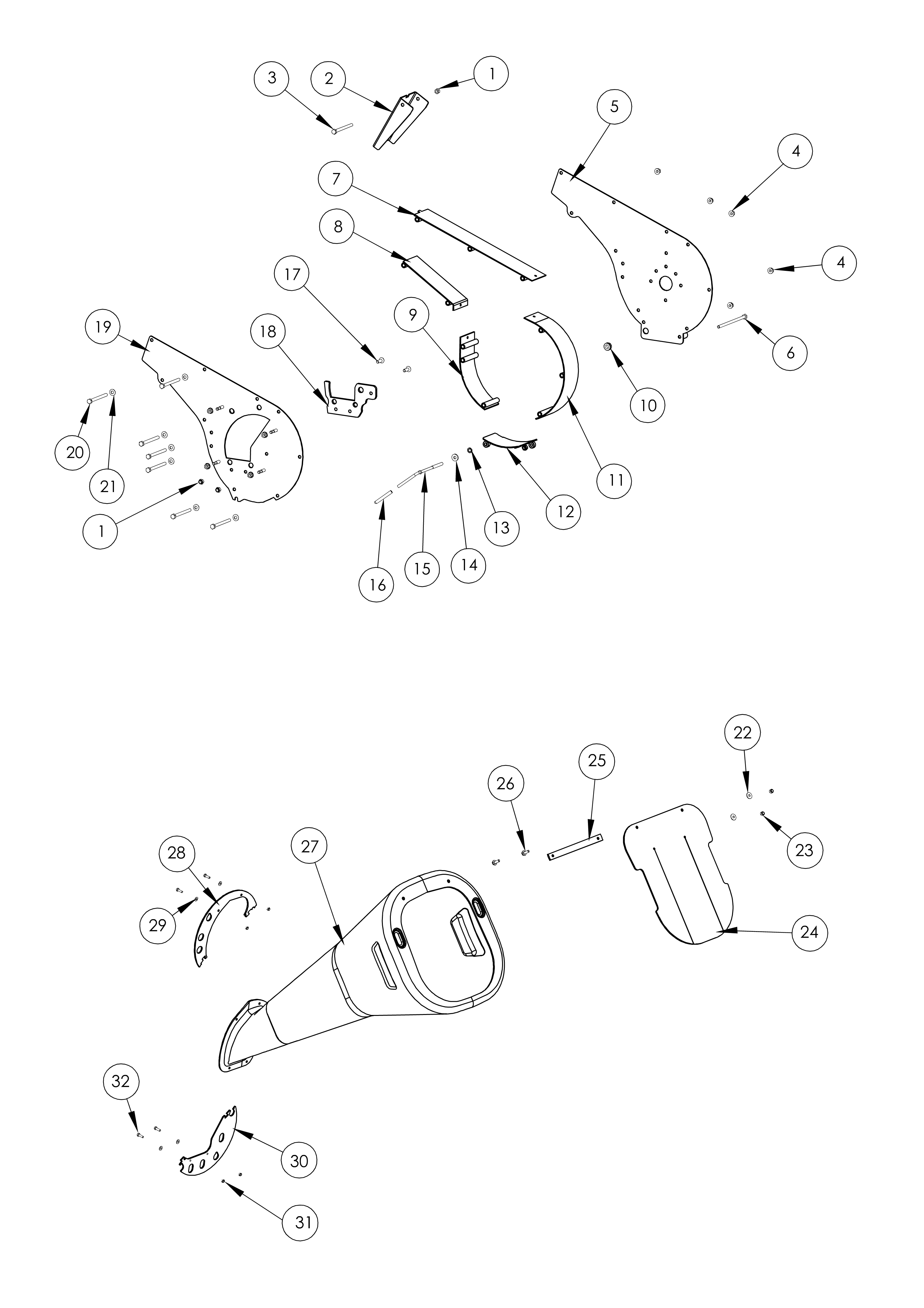

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | KVK300210801 | Ecrou | Sur commande - Nous contacter | Voir la pièce |
| 1 | KVK300210801 | Ecrou | Sur commande - Nous contacter | Voir la pièce |
| 2 | KVKL02011613 | Obturateur | Sur commande - Nous contacter | Voir la pièce |
| 3 | KVK300010840 | Vis | Sur commande - Nous contacter | Voir la pièce |
| 4 | KVK300260802 | Ecrou | Disponible | Voir la pièce |
| 4 | KVK300260802 | Ecrou | Disponible | Voir la pièce |
| 5 | KVKL02021602 | Carter | Sur commande - Nous contacter | Voir la pièce |
| 6 | KVK300010844 | Vis | Sur commande - Nous contacter | Voir la pièce |
| 7 | KVKL02022603 | Couvercle superieur (orange) | Sur commande - Nous contacter | Voir la pièce |
| 8 | KVKL02022604 | Couvercle inferieur (orange) | Sur commande - Nous contacter | Voir la pièce |
| 9 | KVKL02022602 | Carter (orange) | Sur commande - Nous contacter | Voir la pièce |
| 10 | KVK301000005 | Passe-cable | Sur commande - Nous contacter | Voir la pièce |
| 11 | KVKL02022601 | Carter (orange) | Sur commande - Nous contacter | Voir la pièce |
| 12 | KVKL02022605 | Fermature (orange) | Sur commande - Nous contacter | Voir la pièce |
| 13 | KVK300460801 | Rondelle | Disponible | Voir la pièce |
| 14 | KVK300400801 | Rondelle | Disponible | Voir la pièce |
| 15 | KVK305000053 | Levier de blocage | Sur commande - Nous contacter | Voir la pièce |
| 16 | KVK341000028 | Meche | Disponible | Voir la pièce |
| 17 | KVK300030801 | Vis | Disponible | Voir la pièce |
| 18 | KVKL03020002 | Protection | Disponible | Voir la pièce |
| 19 | KVKL02021603 | Carter | Sur commande - Nous contacter | Voir la pièce |
| 20 | KVK300010839 | Vis | Sur commande - Nous contacter | Voir la pièce |
| 21 | KVK300430803 | Rondelle | Disponible | Voir la pièce |
| 22 | KVK300400601 | Rondelle | Disponible | Voir la pièce |
| 23 | KVK300210601 | Ecrou | Sur commande - Nous contacter | Voir la pièce |
| 24 | KVK342000013 | Clavette | Disponible | Voir la pièce |
| 25 | KVKL02010203 | Support | Sur commande - Nous contacter | Voir la pièce |
| 26 | KVK300010619 | Vis | Disponible | Voir la pièce |
| 27 | KVK340000057 | Echappement | Disponible | Voir la pièce |
| 28 | KVKL02021604 | Flasque | Sur commande - Nous contacter | Voir la pièce |
| 29 | KVK300400502 | Rondelle | Sur commande - Nous contacter | Voir la pièce |
| 30 | KVKL02021605 | Flasque | Sur commande - Nous contacter | Voir la pièce |
| 31 | KVK300210501 | Ecrou | Disponible | Voir la pièce |
| 32 | KVK300010501 | Vis | Sur commande - Nous contacter | Voir la pièce |
