Vue Éclatée GS 650
Retrouvez les pièces détachées, références et repères disponibles pour GS 650.

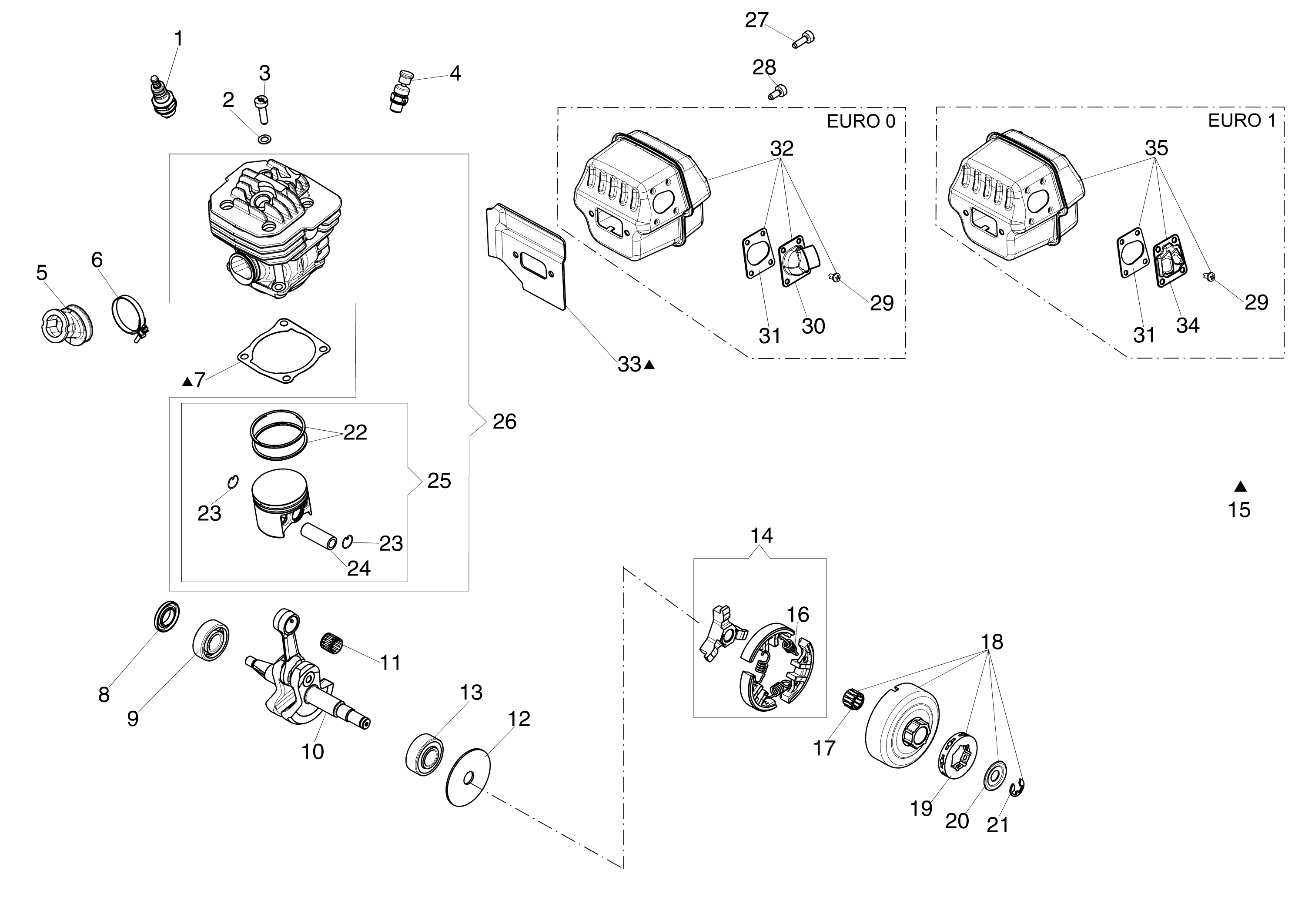

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3055118R | Bougie | Non reliée | |
| 2 | 3833076R | Rondelle | Non reliée | |
| 3 | 3891086R | Vis | Disponible | Voir la pièce |
| 4 | 50250178R | Decompresseur | Disponible | Voir la pièce |
| 5 | 50250020R | Collecteur | Disponible | Voir la pièce |
| 6 | 097000059A | Ressort | Disponible | Voir la pièce |
| 6 | 50200015AR | Bande | Non reliée | |
| 7 | 50010046DR | Joint | Disponible | Voir la pièce |
| 8 | 007201313R | Bague | Disponible | Voir la pièce |
| 9 | 3034012R | Roulement | Non reliée | |
| 10 | 50250001AR | Vilebrequin | Disponible | Voir la pièce |
| 11 | 3037014R | Roulement | Disponible | Voir la pièce |
| 12 | 50250062R | Rondelle | Disponible | Voir la pièce |
| 13 | 3035026R | Roulement | Disponible | Voir la pièce |
| 14 | 50250063R | Embrayage | Disponible | Voir la pièce |
| 15 | 50252015 | Kit joints | Disponible | Voir la pièce |
| 15 | 50252015 | Kit joints | Disponible | Voir la pièce |
| 15 | 50252015 | Kit joints | Disponible | Voir la pièce |
| 16 | 50250089R | Ressort | Disponible | Voir la pièce |
| 17 | 3037035R | Cage a aguilles | Disponible | Voir la pièce |
| 18 | 50252016 | Kit cloche embr. | Disponible | Voir la pièce |
| 19 | 006100730R | Bague | Disponible | Voir la pièce |
| 20 | 50250066R | Entretoise | Disponible | Voir la pièce |
| 21 | 3026009R | Bague | Disponible | Voir la pièce |
| 22 | 3123005R | Segment Ø48 | Disponible | Voir la pièce |
| 23 | 007201198R | Bague | Disponible | Voir la pièce |
| 23 | 007201198R | Bague | Disponible | Voir la pièce |
| 24 | 50010031R | Axe piston | Disponible | Voir la pièce |
| 25 | 50252010 | Piston complet | Disponible | Voir la pièce |
| 26 | 50252011A | Cylindre compl. | Disponible | Voir la pièce |
| 27 | 3891035R | Vis | Disponible | Voir la pièce |
| 28 | 3891036R | Vis | Disponible | Voir la pièce |
| 29 | 3860136R | Vis | Disponible | Voir la pièce |
| 29 | 3860136R | Vis | Disponible | Voir la pièce |
| 30 | 50250152R | Deflecteur | Disponible | Voir la pièce |
| 31 | 50140120 | Joint | Disponible | Voir la pièce |
| 31 | 50140120 | Joint | Disponible | Voir la pièce |
| 32 | 50250282R | Pot compl. | Non reliée | |
| 33 | 50250081R | Joint | Disponible | Voir la pièce |
| 34 | 50250079R | Deflecteur | Disponible | Voir la pièce |
| 35 | 50250158AR | Pot | Non reliée |

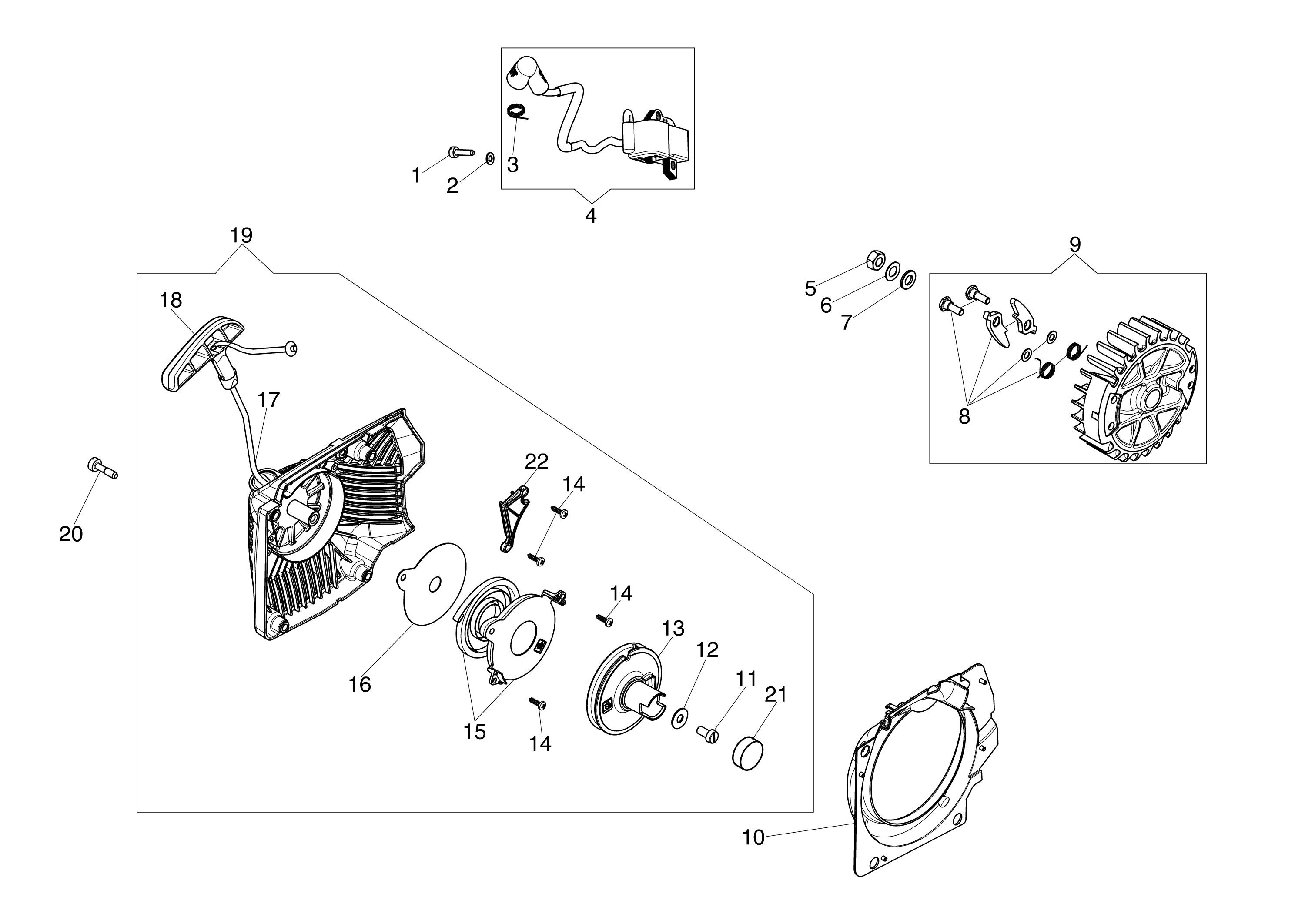

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3891015R | Vis | Disponible | Voir la pièce |
| 2 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 3 | 50050127R | Ressort | Non reliée | |
| 4 | 50250003R | Bobine | Disponible | Voir la pièce |
| 5 | 004000142R | Ecrou | Disponible | Voir la pièce |
| 6 | 3833080R | Rondelle | Disponible | Voir la pièce |
| 7 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 8 | 52012027 | Kit cliquet | Disponible | Voir la pièce |
| 9 | 50250015R | Jeu volant | Disponible | Voir la pièce |
| 10 | 50250030AR | Flasque | Non reliée | |
| 11 | 3908036R | Vis | Non reliée | |
| 12 | 3918006R | Rondelle | Disponible | Voir la pièce |
| 13 | 50250043AR | Poulie de démarrage | Disponible | Voir la pièce |
| 14 | 3960017AR | Vis | Disponible | Voir la pièce |
| 14 | 3960017AR | Vis | Disponible | Voir la pièce |
| 14 | 3960017AR | Vis | Disponible | Voir la pièce |
| 15 | 50250045R | Ressort de démarrage | Disponible | Voir la pièce |
| 16 | 50250042R | Rondelle | Disponible | Voir la pièce |
| 17 | 098000079R | Cordelette | Disponible | Voir la pièce |
| 18 | 50170017R | Poignée de démarrage | Disponible | Voir la pièce |
| 19 | 50250039CR | Demarrage complet | Non reliée | |
| 20 | 3891046R | Vis | Disponible | Voir la pièce |
| 21 | 50140052R | Bouchon | Disponible | Voir la pièce |
| 22 | 52010180 | Couvercle | Disponible | Voir la pièce |

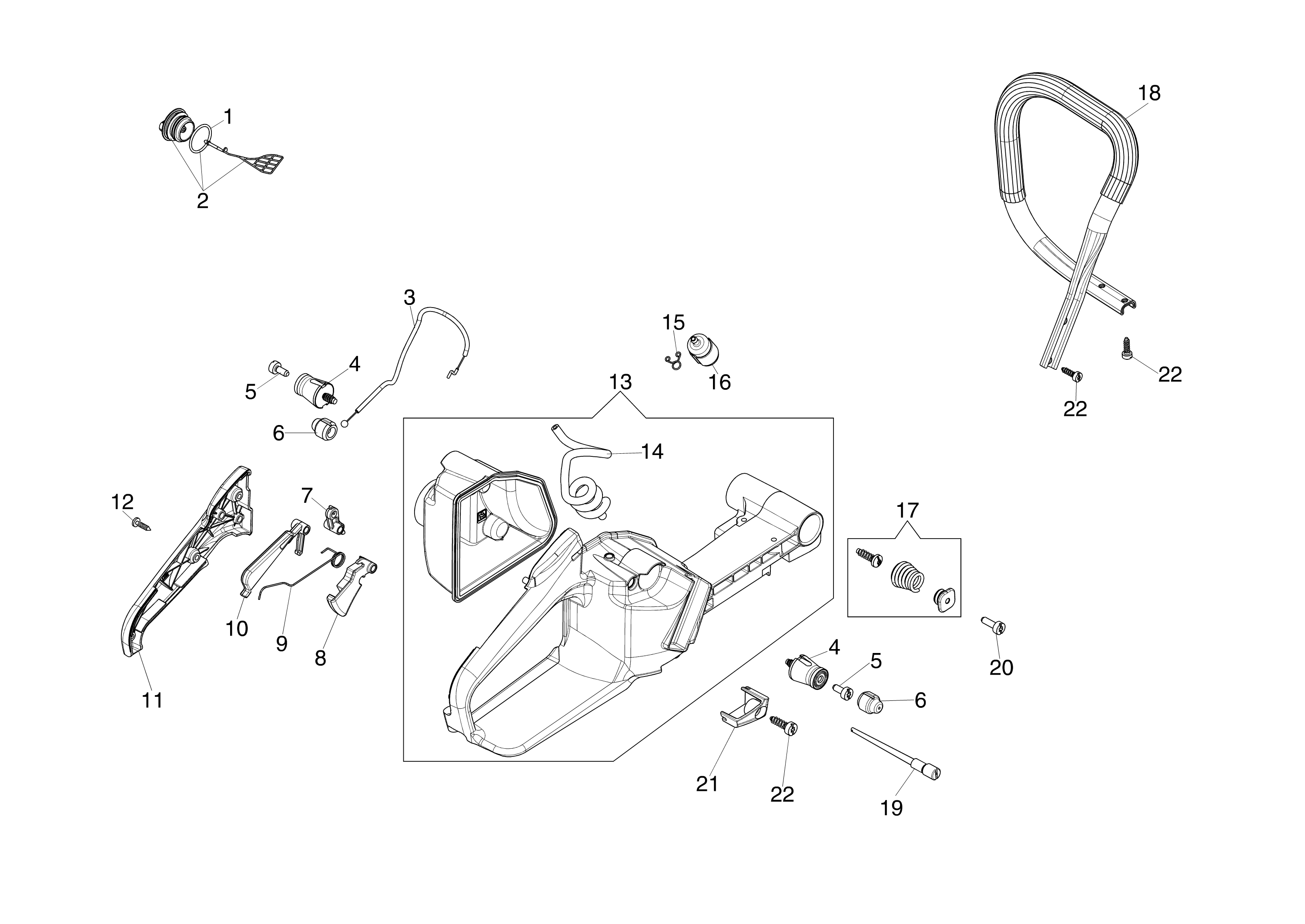

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 099900090R | Bague | Disponible | Voir la pièce |
| 2 | 50340265AR | Bouchon compl. | Disponible | Voir la pièce |
| 3 | 50250086AR | Cable accellerateur | Non reliée | |
| 4 | 52010066R | Amortisseur | Disponible | Voir la pièce |
| 4 | 52010066R | Amortisseur | Disponible | Voir la pièce |
| 5 | 3891036R | Vis | Disponible | Voir la pièce |
| 5 | 3891036R | Vis | Disponible | Voir la pièce |
| 6 | 50010061R | Amortisseur | Non reliée | |
| 6 | 50010061R | Amortisseur | Non reliée | |
| 7 | 50250103R | Camme | Disponible | Voir la pièce |
| 8 | 50250097AR | Levier accelerateur | Non reliée | |
| 9 | 50250122R | Ressort | Disponible | Voir la pièce |
| 10 | 50250098R | Levier | Disponible | Voir la pièce |
| 11 | 50250024R | Couvercle | Disponible | Voir la pièce |
| 12 | 3960032R | Vis | Disponible | Voir la pièce |
| 13 | 50252092CR | Reservoir | Non reliée | |
| 14 | 50250274BR | Tuyau | Non reliée | |
| 15 | 4098377R | Bande | Disponible | Voir la pièce |
| 16 | 50010218R | Filtre mix | Disponible | Voir la pièce |
| 17 | 50250032R | Amortisseur | Disponible | Voir la pièce |
| 18 | 50250165AR | Poignee | Disponible | Voir la pièce |
| 19 | 099900083BR | Soupape | Non reliée | |
| 20 | 3891036R | Vis | Disponible | Voir la pièce |
| 21 | 50250025R | Protection | Disponible | Voir la pièce |
| 22 | 3893001R | Vis | Disponible | Voir la pièce |
| 22 | 3893001R | Vis | Disponible | Voir la pièce |
| 22 | 3893001R | Vis | Disponible | Voir la pièce |

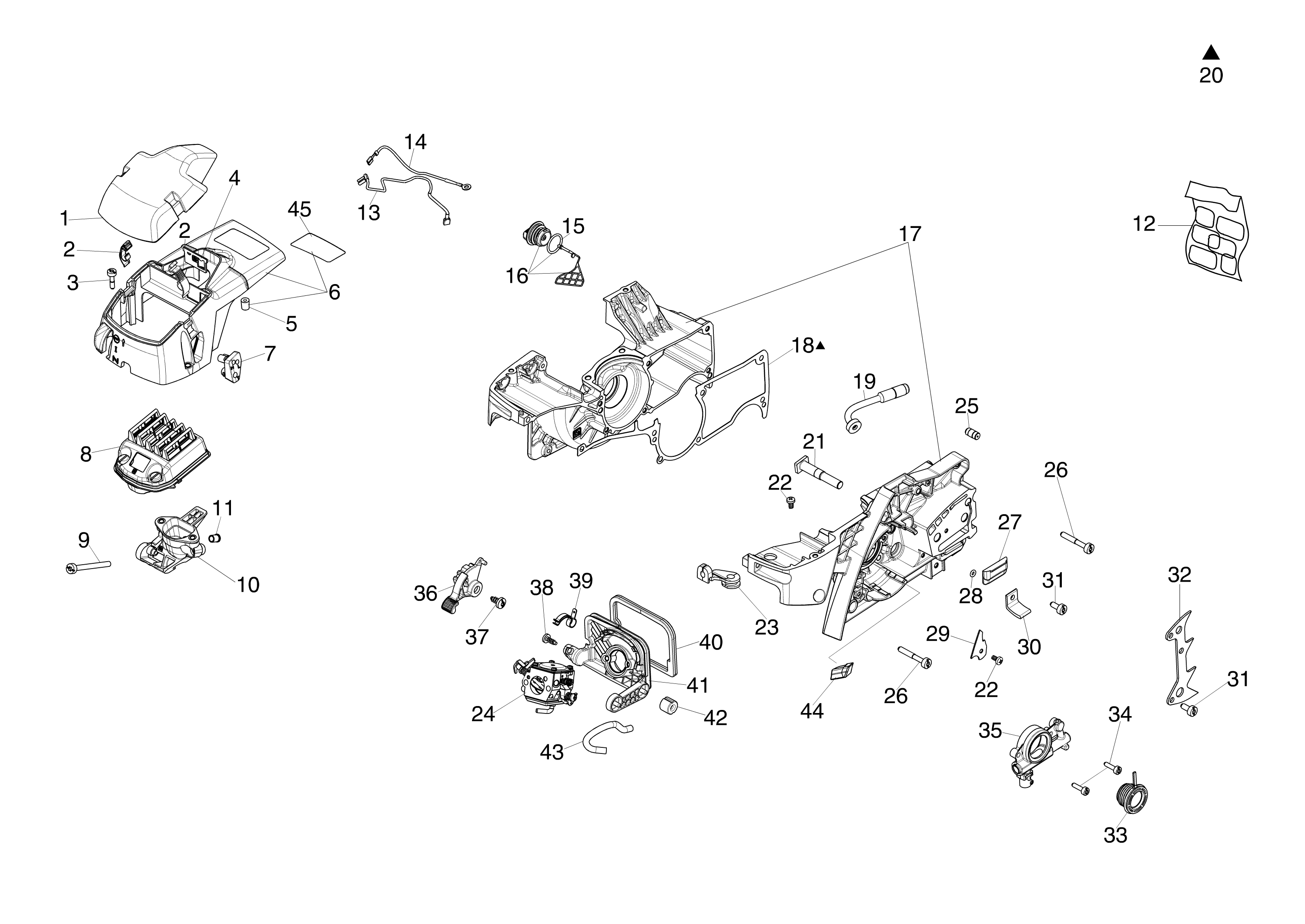

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50250085R | Couvercle filtre | Disponible | Voir la pièce |
| 2 | 50250151R | Clip | Disponible | Voir la pièce |
| 2 | 50250151R | Clip | Disponible | Voir la pièce |
| 3 | 3891046R | Vis | Disponible | Voir la pièce |
| 4 | 50250069R | Deflecteur | Disponible | Voir la pièce |
| 5 | 50070126R | Entretoise | Disponible | Voir la pièce |
| 6 | 50252014B | Couvercle | Non reliée | |
| 7 | 50250129AR | Guide | Non reliée | |
| 8 | 50250026R | Filtre aire | Disponible | Voir la pièce |
| 9 | 3891064R | Vis | Disponible | Voir la pièce |
| 10 | 50250071AR | Support filtre à air | Non reliée | |
| 11 | 56550044R | Bague | Disponible | Voir la pièce |
| 12 | 50252012 | Kit etiquettes | Disponible | Voir la pièce |
| 13 | 50250141R | Câble de masse | Disponible | Voir la pièce |
| 14 | 50250128R | Cable | Disponible | Voir la pièce |
| 15 | 3049047R | Bague or | Disponible | Voir la pièce |
| 16 | 50080150AR | Bouchon | Non reliée | |
| 17 | 50252017A | Carter moteur complet | Disponible | Voir la pièce |
| 18 | 50250084R | Joint | Disponible | Voir la pièce |
| 19 | 097000147AR | Filtre huile | Disponible | Voir la pièce |
| 20 | 50252015 | Kit joints | Disponible | Voir la pièce |
| 21 | 50250021R | Vis | Disponible | Voir la pièce |
| 22 | 3960045 | Vis | Disponible | Voir la pièce |
| 22 | 3960045 | Vis | Disponible | Voir la pièce |
| 23 | 50250133R | Passe-cable | Disponible | Voir la pièce |
| 24 | 2318060BR | Carburateur HD-48 | Non reliée | |
| 24 | 2318061CR | Carburateur HD-57 | Non reliée | |
| 25 | 097000229R | Soupape | Disponible | Voir la pièce |
| 26 | 3891054R | Vis | Disponible | Voir la pièce |
| 26 | 3891054R | Vis | Disponible | Voir la pièce |
| 27 | 50070149R | Protection | Non reliée | |
| 28 | 3049005R | Bague or | Disponible | Voir la pièce |
| 29 | 50250012R | Bride | Disponible | Voir la pièce |
| 30 | 50250226R | Arrêt | Disponible | Voir la pièce |
| 31 | 3891036R | Vis | Disponible | Voir la pièce |
| 31 | 3891036R | Vis | Disponible | Voir la pièce |
| 32 | 50250031R | Griffe | Disponible | Voir la pièce |
| 33 | 50250083AR | Vis sans fin | Non reliée | |
| 34 | 3891015R | Vis | Disponible | Voir la pièce |
| 35 | 50250057AR | Pompe huile | Non reliée | |
| 36 | 50250142R | Levier | Disponible | Voir la pièce |
| 37 | 3993053R | Vis | Disponible | Voir la pièce |
| 38 | 3960070AR | Vis | Disponible | Voir la pièce |
| 39 | 50250073R | Ressort | Disponible | Voir la pièce |
| 40 | 50250070R | Joint | Disponible | Voir la pièce |
| 41 | 50250019R | Support | Disponible | Voir la pièce |
| 42 | 50250074R | Amortisseur | Disponible | Voir la pièce |
| 43 | 005000028AR | Tuyau | Non reliée | |
| 44 | 50250186R | Interrupteur de fin de course | Disponible | Voir la pièce |
| 45 | 50250207R | Protection | Disponible | Voir la pièce |

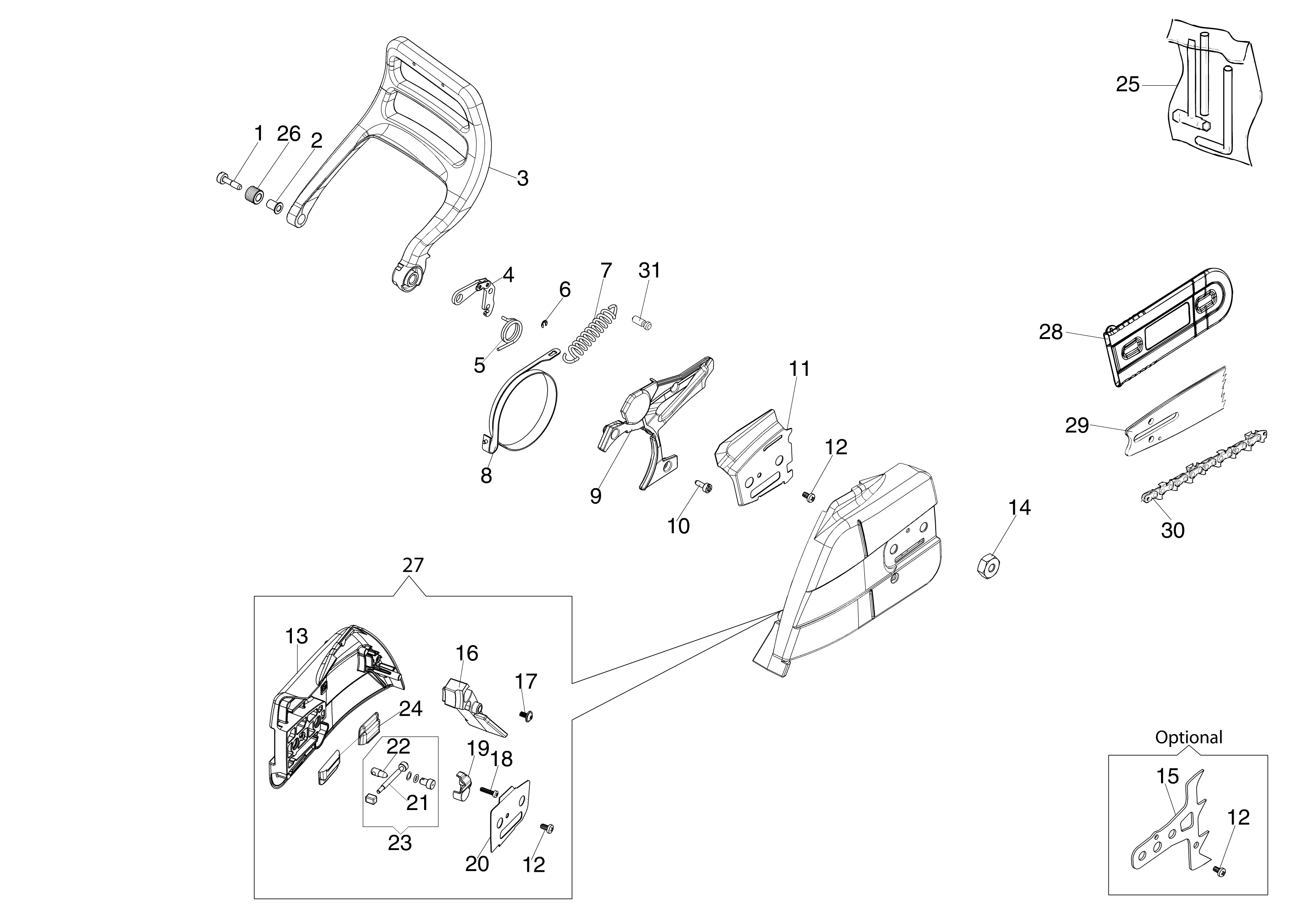

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3891046R | Vis | Disponible | Voir la pièce |
| 2 | 50250138AR | Bague | Non reliée | |
| 3 | 50250053AR | Protection | Disponible | Voir la pièce |
| 4 | 097000146 | Levier | Disponible | Voir la pièce |
| 5 | 50240048R | Ressort | Disponible | Voir la pièce |
| 6 | 3026003R | Bague | Disponible | Voir la pièce |
| 7 | 095000219AR | Ressort | Disponible | Voir la pièce |
| 8 | 50250046R | Bande de frein | Disponible | Voir la pièce |
| 9 | 50250056R | Protection | Disponible | Voir la pièce |
| 10 | 3891011R | Vis | Disponible | Voir la pièce |
| 11 | 50250047R | Bride | Disponible | Voir la pièce |
| 12 | 3960045 | Vis | Disponible | Voir la pièce |
| 12 | 3960045 | Vis | Disponible | Voir la pièce |
| 12 | 3960045 | Vis | Disponible | Voir la pièce |
| 13 | 50250038AR | Carter | Non reliée | |
| 14 | 3980013R | Ecrou | Disponible | Voir la pièce |
| 15 | 50250125R | Griffe | Disponible | Voir la pièce |
| 16 | 50250050R | Protection | Disponible | Voir la pièce |
| 17 | 3960046R | Vis | Disponible | Voir la pièce |
| 18 | 3960009R | Vis | Disponible | Voir la pièce |
| 19 | 50070081R | Couvercle | Non reliée | |
| 20 | 50250049R | Bride | Disponible | Voir la pièce |
| 21 | 50070080 | Vis tension | Disponible | Voir la pièce |
| 22 | 50250093R | Ecrou | Disponible | Voir la pièce |
| 23 | 50250168 | Kit vis tension | Non reliée | |
| 24 | 50070149R | Protection | Non reliée | |
| 25 | 50250090AR | Kit outils | Non reliée | |
| 26 | 50250153R | Anneau ressort | Disponible | Voir la pièce |
| 27 | 50250048AR | Carter chaine complet | Disponible | Voir la pièce |
| 28 | 3063088R | Couvre-guide - 50 cm | Non reliée | |
| 29 | 50250106R | Guide 18 | Disponible | Voir la pièce |
| 29 | 50250107R | Guide 20 | Disponible | Voir la pièce |
| 29 | 50250108R | Guide 24 | Disponible | Voir la pièce |
| 29 | 50250109R | Guide 28 | Disponible | Voir la pièce |
| 29 | 50250112R | Guide 24 | Disponible | Voir la pièce |
| 30 | 30629001C | Chaine .3/8 | Disponible | Voir la pièce |
| 30 | 30629002C | Chaine .3/8 | Disponible | Voir la pièce |
| 31 | 50010243R | Pivot | Disponible | Voir la pièce |

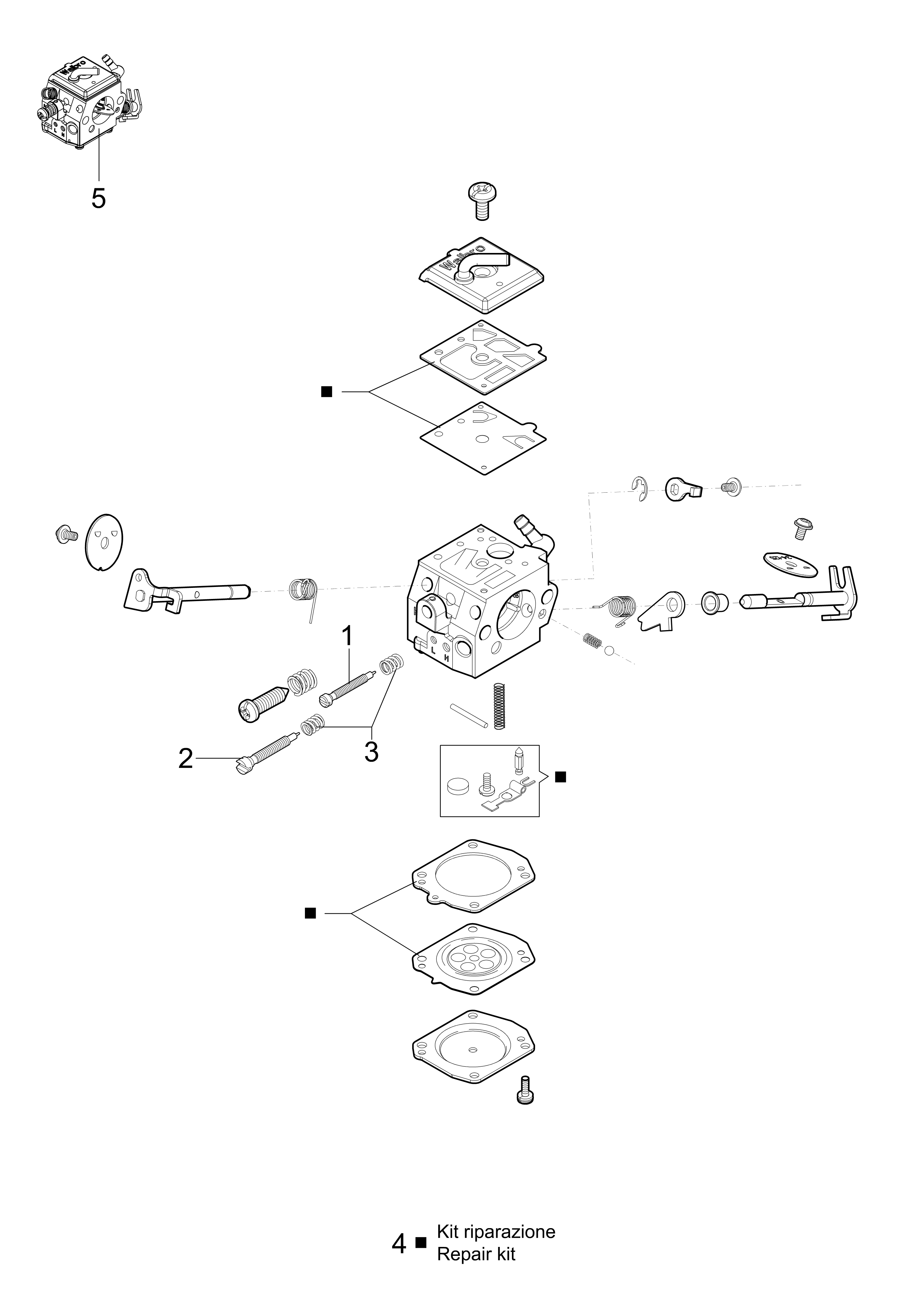

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318080R | Vis de reglage MIN | Disponible | Voir la pièce |
| 2 | 2318105R | Vis de reglage MAX | Disponible | Voir la pièce |
| 3 | 095000147 | Ressort | Disponible | Voir la pièce |
| 4 | 2318669R | Kit réparation | Disponible | Voir la pièce |
| 5 | 2318060BR | Carburateur HD-48 | Non reliée |

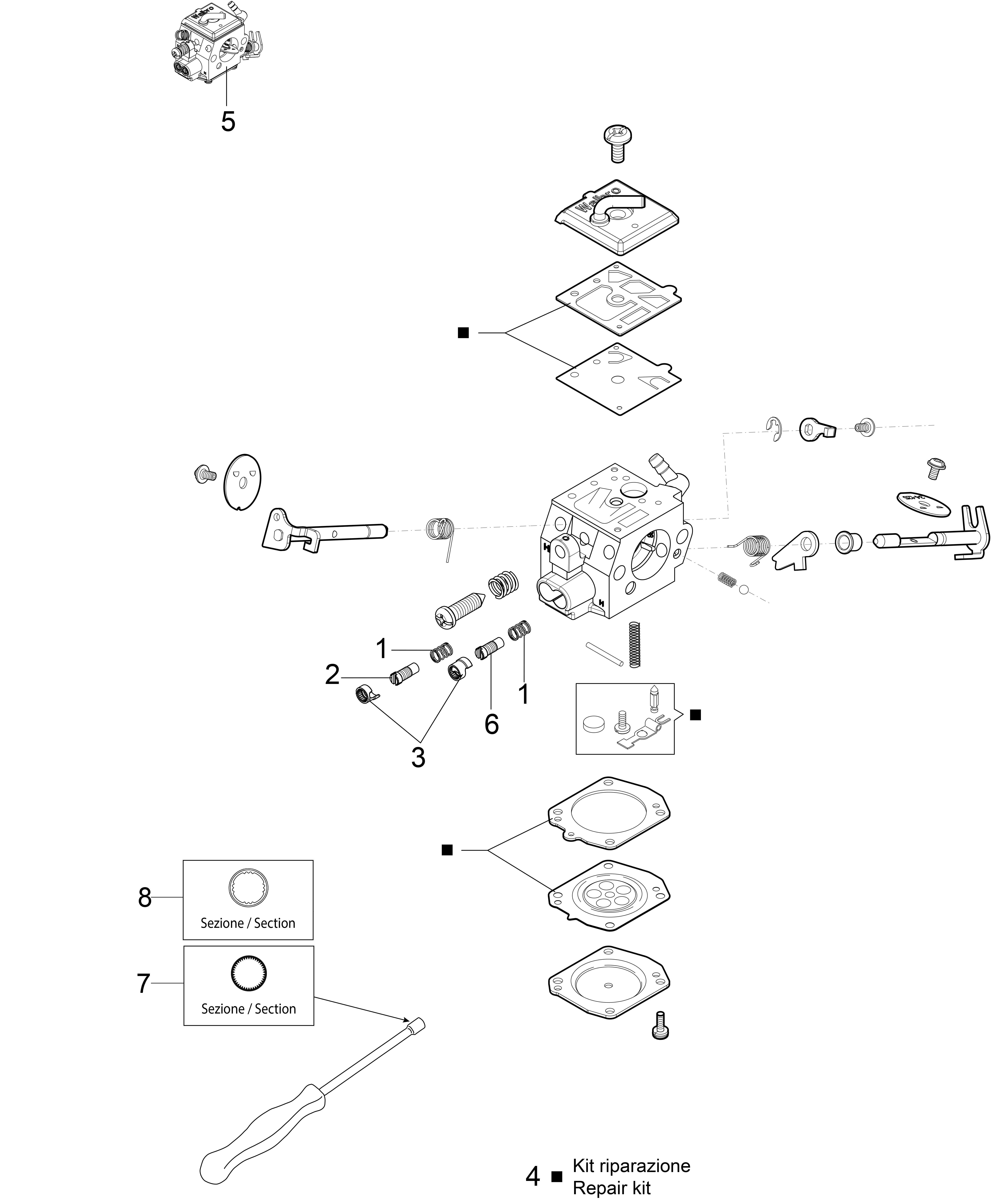

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318107 | Ressort | Disponible | Voir la pièce |
| 1 | 2318107 | Ressort | Disponible | Voir la pièce |
| 2 | 2318108 | Vis de reglage MIN | Disponible | Voir la pièce |
| 3 | 2318106 | Capot | Disponible | Voir la pièce |
| 4 | 2318669R | Kit réparation | Disponible | Voir la pièce |
| 4 | 2318669R | Kit réparation | Disponible | Voir la pièce |
| 4 | 2318669R | Kit réparation | Disponible | Voir la pièce |
| 4 | 2318669R | Kit réparation | Disponible | Voir la pièce |
| 5 | 2318061CR | Carburateur HD-57 | Non reliée | |
| 6 | 2318109 | Vis de reglage MAX | Disponible | Voir la pièce |
| 7 | 3055142R | Tournevis spécial | Disponible | Voir la pièce |
| 8 | 2304001R | Tournevis spécial KNURL-STYLE | Disponible | Voir la pièce |
