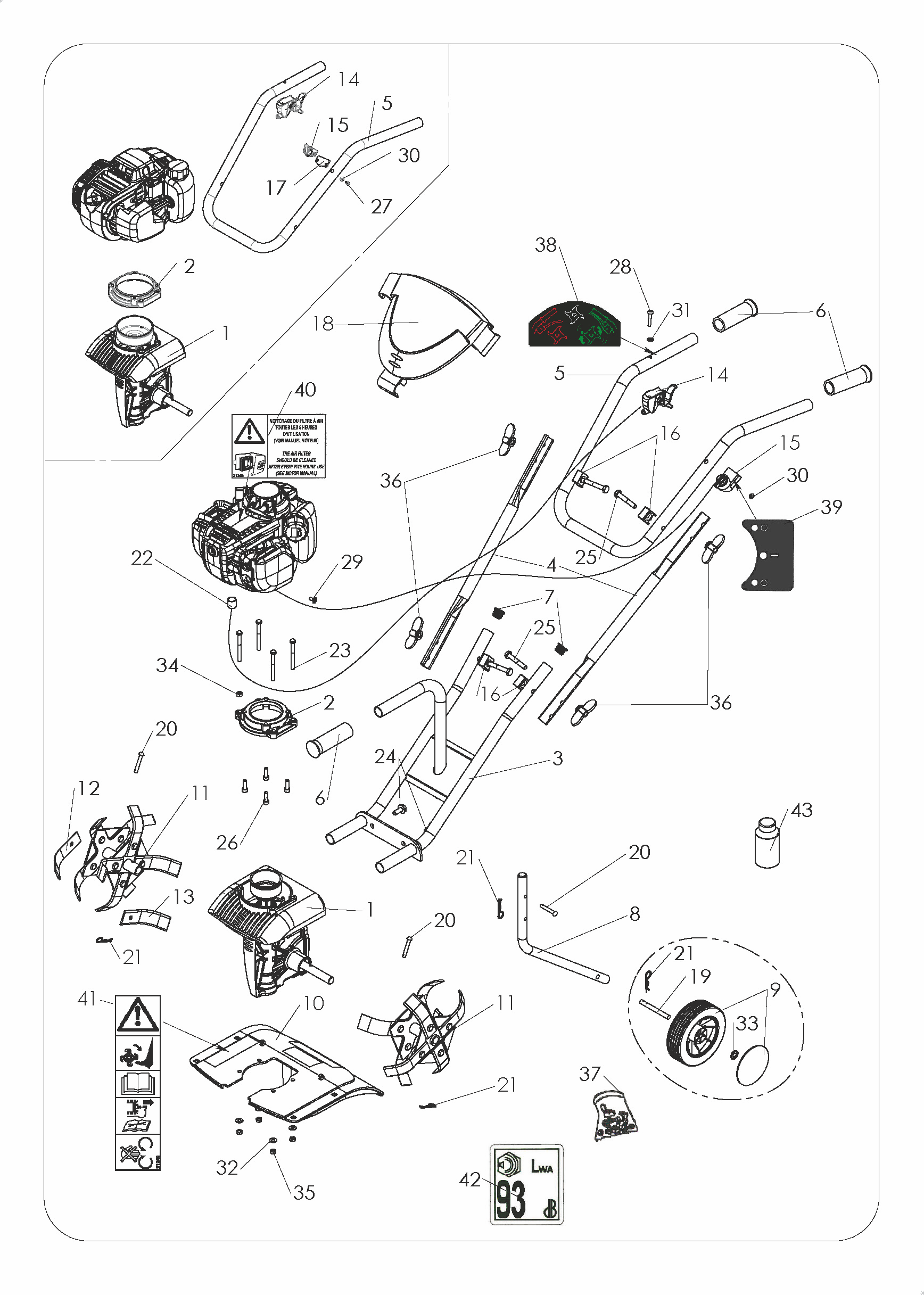

Vue Éclatée MH 2 version 2012
Retrouvez les pièces détachées, références et repères disponibles pour MH 2 version 2012.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 7001000002 | TRANSMISSION | Non reliée | |
| 1 | 7001000002 | TRANSMISSION | Non reliée | |
| 2 | 0340070001 | FLASQUE | Disponible | Voir la pièce |
| 2 | 0340070001 | FLASQUE | Disponible | Voir la pièce |
| 2 | 0340070001 | FLASQUE | Disponible | Voir la pièce |
| 3 | 7002000302 | Guidon inf. | Disponible | Voir la pièce |
| 4 | 7002000303 | Guidon interm. | Disponible | Voir la pièce |
| 5 | 7002010303 | Guidon sup. | Disponible | Voir la pièce |
| 5 | 7002010303 | Guidon sup. | Disponible | Voir la pièce |
| 6 | 0341000038 | Poignée | Non reliée | |
| 6 | 0341000038 | Poignée | Non reliée | |
| 7 | 0341000022 | BOUCHON | Disponible | Voir la pièce |
| 8 | 7002000301 | Eperon | Disponible | Voir la pièce |
| 9 | 0309000010 | Roue | Disponible | Voir la pièce |
| 10 | 0340070019 | Protecteur | Disponible | Voir la pièce |
| 11 | 0320010027 | Fraise | Non reliée | |
| 11 | 0320010027 | Fraise | Non reliée | |
| 12 | 0002060007 | Couteau | Disponible | Voir la pièce |
| 13 | 0002060008 | Couteau | Disponible | Voir la pièce |
| 14 | 0308040028 | Câble + manette | Non reliée | |
| 14 | 0308040028 | Câble + manette | Non reliée | |
| 15 | 0001000360 | Switch stop | Disponible | Voir la pièce |
| 15 | 0001000360 | Switch stop | Disponible | Voir la pièce |
| 16 | 0301000003 | SUPPORT CABLE | Non reliée | |
| 16 | 0301000003 | SUPPORT CABLE | Non reliée | |
| 17 | 0304000070 | Support switch | Disponible | Voir la pièce |
| 18 | 0340070022 | Tableau de bord | Disponible | Voir la pièce |
| 19 | 0302010032 | Axe de roue | Disponible | Voir la pièce |
| 20 | 0302010039 | Goupille | Disponible | Voir la pièce |
| 20 | 0302010039 | Goupille | Disponible | Voir la pièce |
| 20 | 0302010039 | Goupille | Disponible | Voir la pièce |
| 21 | 0301030001 | GOUPILLE BETA | Disponible | Voir la pièce |
| 21 | 0301030001 | GOUPILLE BETA | Disponible | Voir la pièce |
| 21 | 0301030001 | GOUPILLE BETA | Disponible | Voir la pièce |
| 22 | 0341000058 | ENTRETOISE | Disponible | Voir la pièce |
| 23 | 0300010607 | VIS | Disponible | Voir la pièce |
| 24 | 0300010816 | VIS | Non reliée | |
| 25 | 0300010833 | VIS | Disponible | Voir la pièce |
| 25 | 0300010833 | VIS | Disponible | Voir la pièce |
| 26 | 0300020602 | VIS | Disponible | Voir la pièce |
| 27 | 0300080301 | Vis | Disponible | Voir la pièce |
| 28 | 0300080503 | VIS | Disponible | Voir la pièce |
| 29 | 0300090501 | Vis 5x10 bic | Disponible | Voir la pièce |
| 30 | 0300400301 | RONDELLE | Disponible | Voir la pièce |
| 30 | 0300400301 | RONDELLE | Disponible | Voir la pièce |
| 31 | 0300400501 | RONDELLE | Non reliée | |
| 32 | 0300400602 | RONDELLE PLATE | Disponible | Voir la pièce |
| 33 | 0300460801 | RONDELLE STARLOCK | Disponible | Voir la pièce |
| 34 | 0300200601 | Ecrou | Disponible | Voir la pièce |
| 35 | 0300210601 | Ecrou | Disponible | Voir la pièce |
| 36 | 0301000002 | ECROU PAPILLON | Disponible | Voir la pièce |
| 36 | 0301000002 | ECROU PAPILLON | Disponible | Voir la pièce |
| 37 | 0301000003 | SUPPORT CABLE | Non reliée | |
| 38 | 0503000029 | Etiquette embr. | Disponible | Voir la pièce |
| 39 | 0503000031 | AUTOCOLLANT MARCHE-ARRET | Disponible | Voir la pièce |
| 40 | 0503000033 | Etiquette Nett. Filtre | Disponible | Voir la pièce |
| 41 | 0503000036 | Etiquette "sécurité" | Disponible | Voir la pièce |
| 42 | 0503000062 | Etiquette "Bruit 93 DB" | Disponible | Voir la pièce |
| 43 | 0102000012 | Huile moteur | Disponible | Voir la pièce |
