Vue Éclatée OS 305 E
Retrouvez les pièces détachées, références et repères disponibles pour OS 305 E.

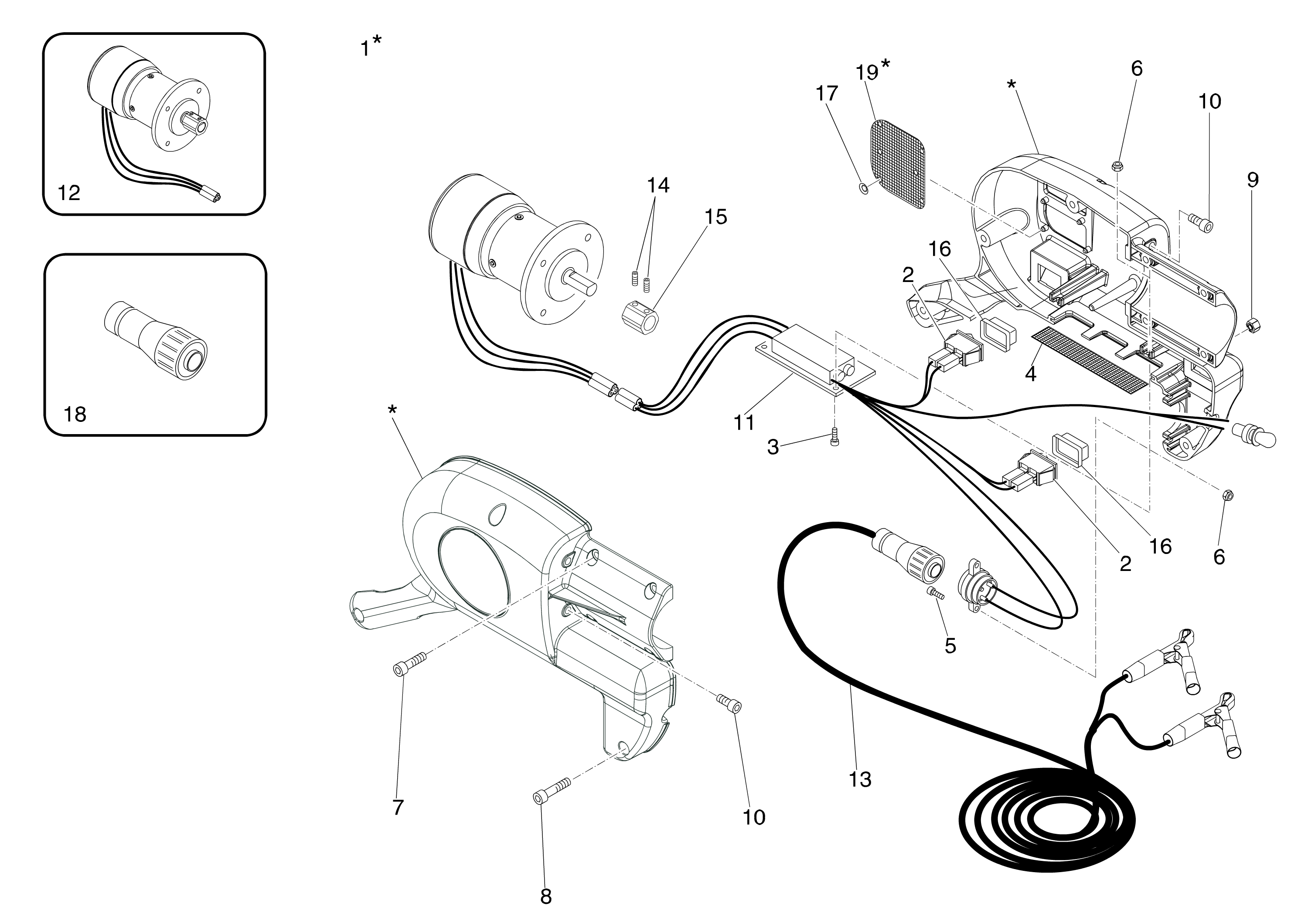

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CS00001908 | Jeu carter moteur | Disponible | Voir la pièce |
| 1 | CS00001908 | Jeu carter moteur | Disponible | Voir la pièce |
| 1 | CS00001908 | Jeu carter moteur | Disponible | Voir la pièce |
| 1 | CS00001908 | Jeu carter moteur | Disponible | Voir la pièce |
| 2 | CS02450100 | Interrupteur | Disponible | Voir la pièce |
| 2 | CS02450100 | Interrupteur | Disponible | Voir la pièce |
| 3 | CS01060324 | Vis | Disponible | Voir la pièce |
| 4 | CS01320340 | Grille de l | Disponible | Voir la pièce |
| 5 | CS01060456 | Vis | Disponible | Voir la pièce |
| 6 | CS01000117 | Ecrou | Disponible | Voir la pièce |
| 6 | CS01000117 | Ecrou | Disponible | Voir la pièce |
| 7 | CS01060170 | Vis | Disponible | Voir la pièce |
| 8 | CS01060158 | Vis | Disponible | Voir la pièce |
| 9 | CS01000150 | Ecrou | Disponible | Voir la pièce |
| 10 | CS01060157 | Vis | Disponible | Voir la pièce |
| 10 | CS01060157 | Vis | Disponible | Voir la pièce |
| 11 | CS02180107 | Carte electronique | Disponible | Voir la pièce |
| 12 | CS00001912 | Groupe moteur | Disponible | Voir la pièce |
| 13 | CS01200651 | Câble | Disponible | Voir la pièce |
| 14 | CS01060454 | Vis | Disponible | Voir la pièce |
| 15 | CS02330004 | Connection | Disponible | Voir la pièce |
| 16 | CS01320335 | Capuchon | Disponible | Voir la pièce |
| 16 | CS01320335 | Capuchon | Disponible | Voir la pièce |
| 17 | CS01010249 | Rondelle | Disponible | Voir la pièce |
| 18 | CS02450003 | Connecteur | Disponible | Voir la pièce |
| 19 | CS01320341 | Grille de refroidissement | Disponible | Voir la pièce |

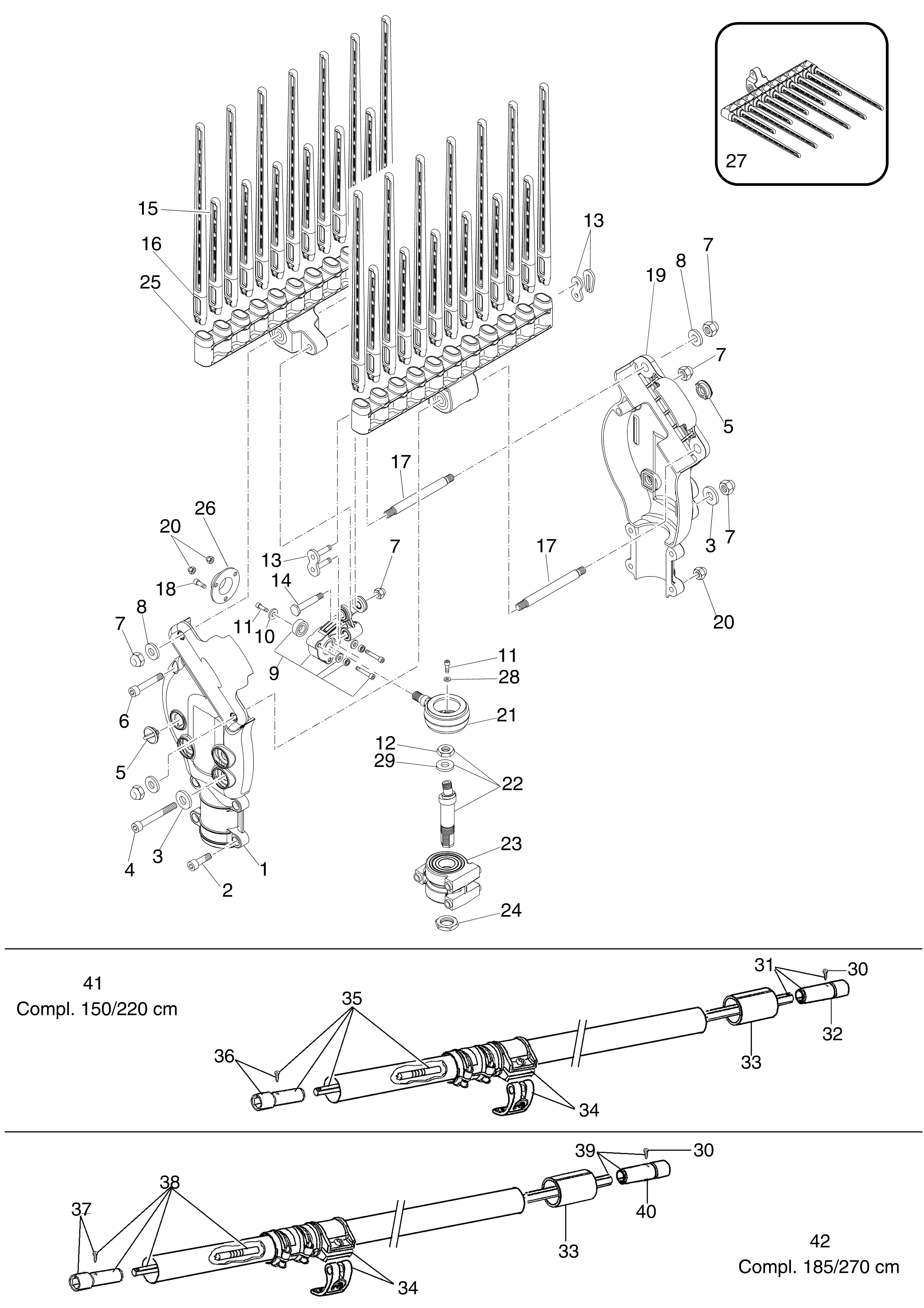

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | CS01710314 | Corp droit | Disponible | Voir la pièce |
| 2 | CS01060170 | Vis | Disponible | Voir la pièce |
| 3 | CS01010245 | Rondelle | Disponible | Voir la pièce |
| 3 | CS01010245 | Rondelle | Disponible | Voir la pièce |
| 4 | CS01060445 | Vis | Disponible | Voir la pièce |
| 5 | CS01330202 | Bouchon | Disponible | Voir la pièce |
| 5 | CS01330202 | Bouchon | Disponible | Voir la pièce |
| 6 | CS01060101 | Vis | Disponible | Voir la pièce |
| 7 | CS01000101 | Ecrou | Disponible | Voir la pièce |
| 7 | CS01000101 | Ecrou | Disponible | Voir la pièce |
| 7 | CS01000101 | Ecrou | Disponible | Voir la pièce |
| 7 | CS01000101 | Ecrou | Disponible | Voir la pièce |
| 7 | CS01000101 | Ecrou | Disponible | Voir la pièce |
| 8 | CS01010102 | Rondelle | Disponible | Voir la pièce |
| 8 | CS01010102 | Rondelle | Disponible | Voir la pièce |
| 9 | CS61700008 | Bielle cpl. | Disponible | Voir la pièce |
| 10 | CS01010242 | Rondelle | Disponible | Voir la pièce |
| 11 | CS01060334 | Vis | Disponible | Voir la pièce |
| 11 | CS01060334 | Vis | Disponible | Voir la pièce |
| 12 | CS01290230R | Arbre trasmission | Non reliée | |
| 13 | CS01820103 | Joint | Disponible | Voir la pièce |
| 13 | CS01820103 | Joint | Disponible | Voir la pièce |
| 14 | CS01250195 | Pivot | Disponible | Voir la pièce |
| 15 | CS01930130 | Dent (court) | Disponible | Voir la pièce |
| 16 | CS01930129 | Dent (long) | Disponible | Voir la pièce |
| 17 | CS01060311 | Vis | Disponible | Voir la pièce |
| 17 | CS01060311 | Vis | Disponible | Voir la pièce |
| 18 | CS01060157 | Vis | Disponible | Voir la pièce |
| 19 | CS01710315 | Corp gauche | Disponible | Voir la pièce |
| 20 | CS01000150 | Ecrou | Disponible | Voir la pièce |
| 20 | CS01000150 | Ecrou | Disponible | Voir la pièce |
| 21 | CS61080023 | Support arbre | Disponible | Voir la pièce |
| 22 | CS01290230R | Arbre trasmission | Non reliée | |
| 23 | CS61080024 | Support avec roulement | Disponible | Voir la pièce |
| 24 | CS01610129 | Collier | Disponible | Voir la pièce |
| 25 | CS01080256 | Support | Disponible | Voir la pièce |
| 26 | CS01350118 | Plaquette | Disponible | Voir la pièce |
| 27 | CS61930010R | Groupe rateau | Non reliée | |
| 28 | CS01010243 | Rondelle | Disponible | Voir la pièce |
| 29 | CS01010231 | Rondelle | Disponible | Voir la pièce |
| 30 | CS61070008 | Arbre cpl. 185/270cm | Disponible | Voir la pièce |
| 30 | CS61070008 | Arbre cpl. 185/270cm | Disponible | Voir la pièce |
| 31 | CS61070012 | Arbre cpl. 150/220cm | Disponible | Voir la pièce |
| 32 | CS01600156 | Support | Disponible | Voir la pièce |
| 33 | CS01170134 | Bague | Disponible | Voir la pièce |
| 33 | CS01170134 | Bague | Disponible | Voir la pièce |
| 34 | CS61600020 | Etau cpl. | Disponible | Voir la pièce |
| 34 | CS61600020 | Etau cpl. | Disponible | Voir la pièce |
| 35 | CS61070011 | Arbre cpl. 150/220cm | Disponible | Voir la pièce |
| 36 | CS61970006 | Connection Ø10 | Disponible | Voir la pièce |
| 37 | CS61970005 | Connection Ø12 | Disponible | Voir la pièce |
| 38 | CS61070006 | Arbre cpl. 185/270cm | Disponible | Voir la pièce |
| 39 | CS61070008 | Arbre cpl. 185/270cm | Disponible | Voir la pièce |
| 40 | CS61070008 | Arbre cpl. 185/270cm | Disponible | Voir la pièce |
| 41 | 68232001 | Tige cpl. 150/220cm | Disponible | Voir la pièce |
| 42 | 68232005 | Tige cpl. 185/270cm | Disponible | Voir la pièce |
