Vue Éclatée TS 33
Retrouvez les pièces détachées, références et repères disponibles pour TS 33.

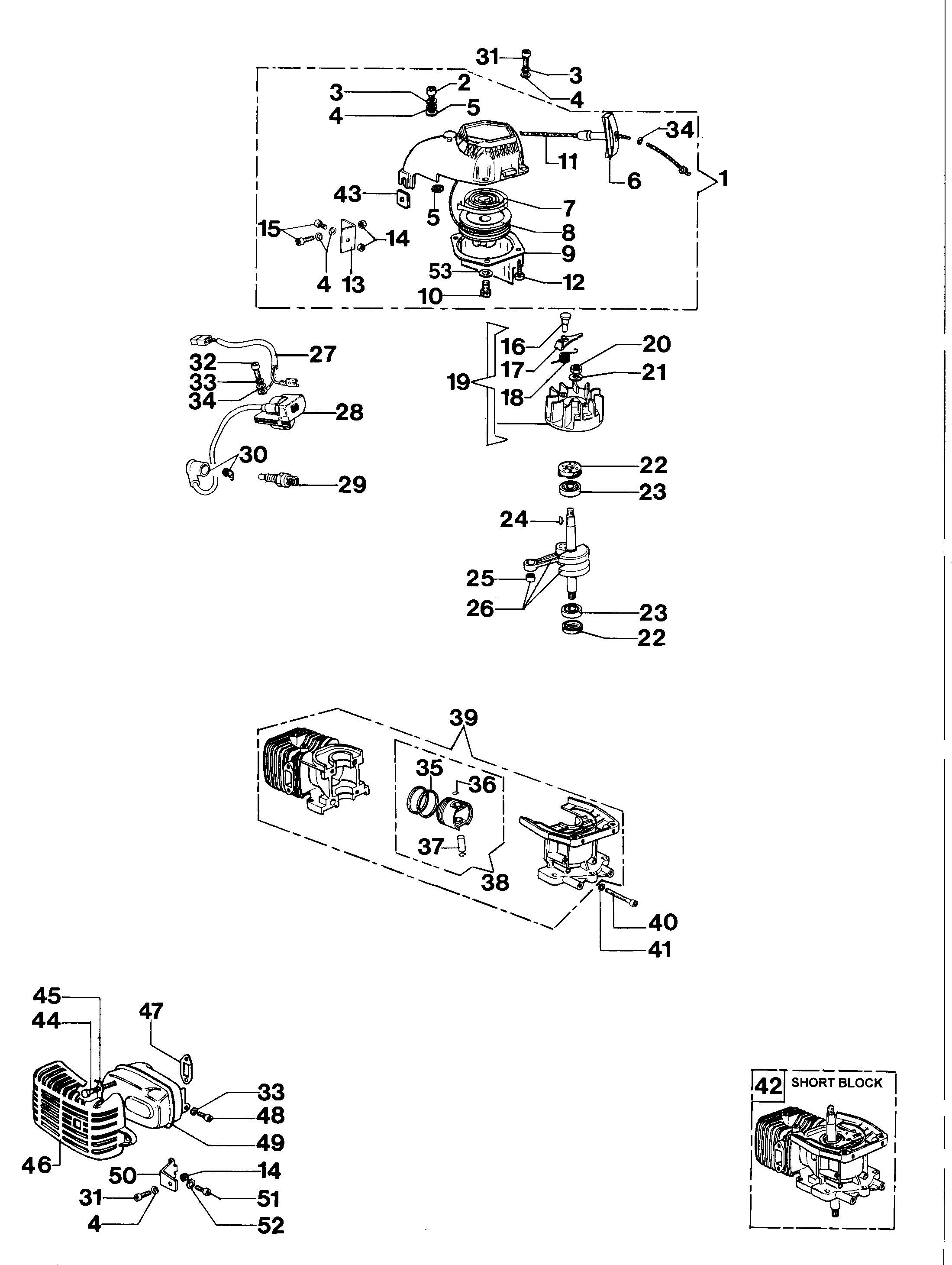

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 4151141AR | Carter | Disponible | Voir la pièce |
| 2 | 3801015R | Vis | Disponible | Voir la pièce |
| 3 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 3 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 4 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 4 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 4 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 4 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 5 | 3078009 | Rondelle | Disponible | Voir la pièce |
| 5 | 3078009 | Rondelle | Disponible | Voir la pièce |
| 6 | 4191020AR | Poignée de démarrage | Non reliée | |
| 7 | 004000132R | Ressort | Non reliée | |
| 8 | 4138438BR | Poulie | Disponible | Voir la pièce |
| 9 | 4151225 | Flasque | Disponible | Voir la pièce |
| 10 | 3960111R | Vis | Non reliée | |
| 11 | 4098073R | Cordelette | Disponible | Voir la pièce |
| 12 | 3960056R | Vis | Disponible | Voir la pièce |
| 13 | 4151135 | Support | Disponible | Voir la pièce |
| 14 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 14 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 15 | 3801009R | Vis | Non reliée | |
| 16 | 4161151 | Pivot | Disponible | Voir la pièce |
| 17 | 4138441R | Cliquet | Disponible | Voir la pièce |
| 18 | 4161186AR | Ressort | Non reliée | |
| 19 | 4138446AR | Volant | Disponible | Voir la pièce |
| 20 | 3912009 | Ecrou | Disponible | Voir la pièce |
| 21 | 3916008R | Rondelle | Non reliée | |
| 22 | 3050009R | Bague | Disponible | Voir la pièce |
| 22 | 3050009R | Bague | Disponible | Voir la pièce |
| 23 | 094000006R | Roulement | Disponible | Voir la pièce |
| 23 | 094000006R | Roulement | Disponible | Voir la pièce |
| 24 | 4098232R | Clavette | Disponible | Voir la pièce |
| 25 | 3037013 | Roulement | Disponible | Voir la pièce |
| 26 | 4100311 | Vilebrequin | Disponible | Voir la pièce |
| 27 | 4179087A | Cable | Disponible | Voir la pièce |
| 28 | 2501009R | Bobine | Disponible | Voir la pièce |
| 29 | 005000019R | Bougie | Non reliée | |
| 30 | 4098064R | Capot de bougie | Non reliée | |
| 31 | 3801010R | Goupille | Disponible | Voir la pièce |
| 31 | 3801010R | Goupille | Disponible | Voir la pièce |
| 32 | 3801101R | Vis | Non reliée | |
| 33 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 33 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 34 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 34 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 35 | 61050046R | Segment | Non reliée | |
| 36 | 004900061R | Bague | Disponible | Voir la pièce |
| 37 | 4179036R | Axe piston | Disponible | Voir la pièce |
| 38 | 4100330A | Piston complet Ø36 | Disponible | Voir la pièce |
| 39 | 4100334A | Cylindre | Disponible | Voir la pièce |
| 40 | 3801014 | Vis | Disponible | Voir la pièce |
| 41 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 42 | 4098869R | Short block | Disponible | Voir la pièce |
| 43 | 4151106 | Plaquette | Disponible | Voir la pièce |
| 44 | 3806044 | Vis | Disponible | Voir la pièce |
| 45 | 4095211R | Bride | Disponible | Voir la pièce |
| 46 | 4098465A | Couvre-pot | Disponible | Voir la pièce |
| 47 | 4095036R | Joint | Disponible | Voir la pièce |
| 48 | 007200859 | Vis | Disponible | Voir la pièce |
| 49 | 4159122A | Pot | Disponible | Voir la pièce |
| 50 | 4151097 | Support | Disponible | Voir la pièce |
| 51 | 4175080R | Vis | Disponible | Voir la pièce |
| 52 | 3819010R | Rondelle | Disponible | Voir la pièce |
| 53 | 3918006R | Rondelle | Disponible | Voir la pièce |

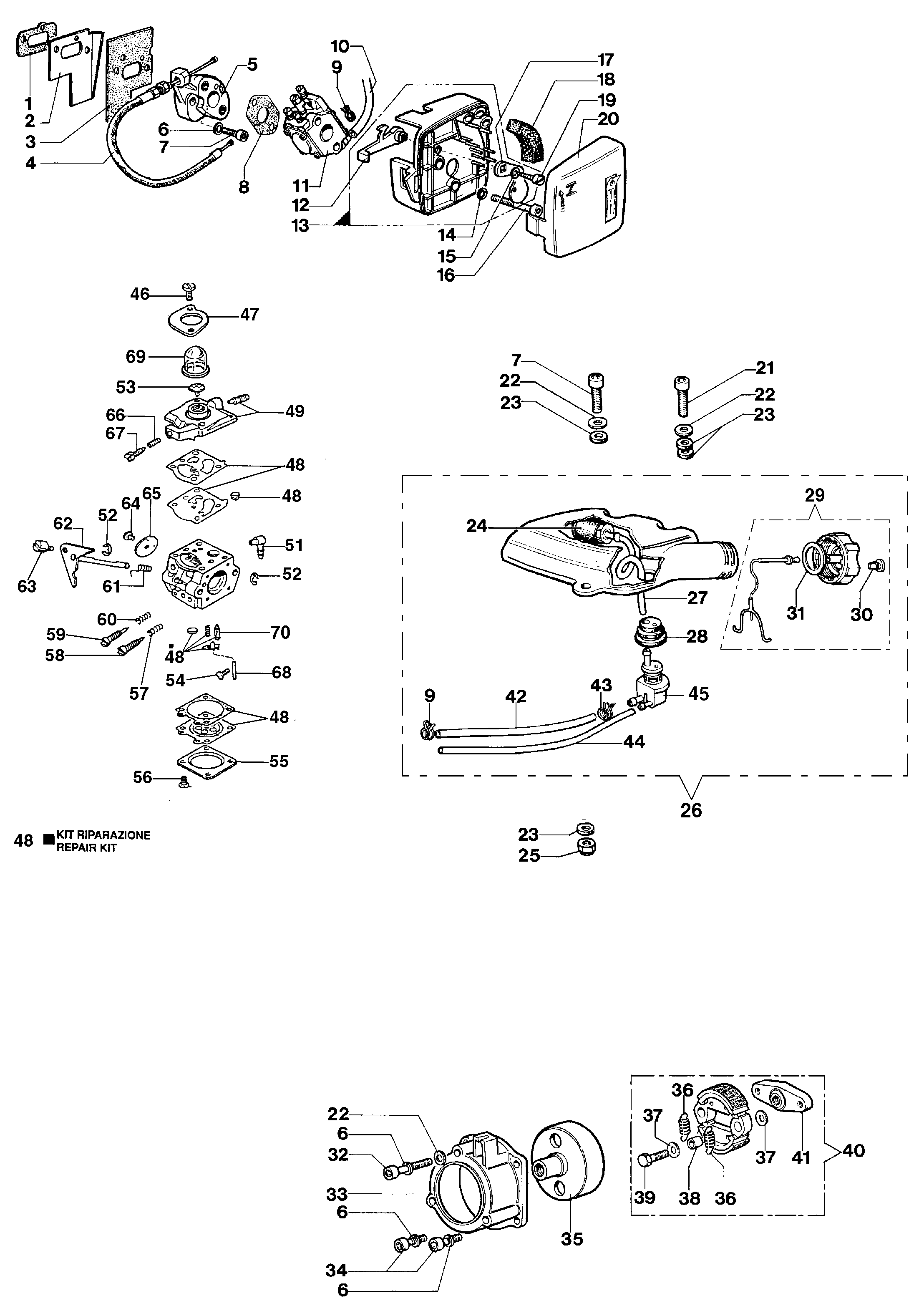

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 4098030R | Joint | Disponible | Voir la pièce |
| 2 | 4151134 | Deflecteur | Disponible | Voir la pièce |
| 3 | 4174087AR | Joint | Disponible | Voir la pièce |
| 4 | 4159184 | Cable accellerateur | Disponible | Voir la pièce |
| 5 | 4174150R | Bride termique | Disponible | Voir la pièce |
| 6 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 6 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 6 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 6 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 7 | 3801015R | Vis | Disponible | Voir la pièce |
| 7 | 3801015R | Vis | Disponible | Voir la pièce |
| 8 | 4174093AR | Joint | Disponible | Voir la pièce |
| 9 | 4098377R | Bande | Disponible | Voir la pièce |
| 9 | 4098377R | Bande | Disponible | Voir la pièce |
| 10 | 3073021AR | Tuyau | Disponible | Voir la pièce |
| 11 | 2318520R | Carburateur C1Q-E3 | Disponible | Voir la pièce |
| 12 | 4161177 | Levier de demarrage | Disponible | Voir la pièce |
| 13 | 4159102 | Support | Disponible | Voir la pièce |
| 14 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 15 | 4120070R | Rondelle | Non reliée | |
| 16 | 3801012R | Vis | Disponible | Voir la pièce |
| 17 | 4161178 | Papillon | Disponible | Voir la pièce |
| 18 | 4161176R | Filtre | Disponible | Voir la pièce |
| 19 | 3760018R | Vis | Disponible | Voir la pièce |
| 20 | 4161174 | Couvercle | Disponible | Voir la pièce |
| 21 | 3801013R | Vis | Disponible | Voir la pièce |
| 22 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 22 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 22 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 23 | 4138302 | Rondelle | Disponible | Voir la pièce |
| 23 | 4138302 | Rondelle | Disponible | Voir la pièce |
| 23 | 4138302 | Rondelle | Disponible | Voir la pièce |
| 24 | 61370639R | Filtre mix | Disponible | Voir la pièce |
| 25 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 26 | 4159204AR | Réservoir mix | Disponible | Voir la pièce |
| 27 | 072700358 | Tuyau | Disponible | Voir la pièce |
| 28 | 4162268R | Bague | Non reliée | |
| 29 | 4151258R | Bouchon compl. | Non reliée | |
| 30 | 4098658AR | Soupape | Disponible | Voir la pièce |
| 31 | 4100308AR | Joint | Disponible | Voir la pièce |
| 32 | 3801066 | Vis | Disponible | Voir la pièce |
| 33 | 4159003 | Flasque | Disponible | Voir la pièce |
| 34 | 3801011R | Vis | Disponible | Voir la pièce |
| 35 | 4159005 | Cloche | Disponible | Voir la pièce |
| 36 | 4138494R | Ressort | Non reliée | |
| 36 | 4138494R | Ressort | Non reliée | |
| 37 | 3918007R | Rondelle | Disponible | Voir la pièce |
| 37 | 3918007R | Rondelle | Disponible | Voir la pièce |
| 38 | 4138375 | Bague | Disponible | Voir la pièce |
| 39 | 3806040 | Vis | Disponible | Voir la pièce |
| 40 | 4138376R | Embrayage | Disponible | Voir la pièce |
| 41 | 4138374A | Entraineur | Disponible | Voir la pièce |
| 42 | 4151044 | Tuyau | Disponible | Voir la pièce |
| 43 | 3059002 | Bande | Disponible | Voir la pièce |
| 44 | 4159205 | Tuyau | Disponible | Voir la pièce |
| 45 | 4162270AR | Jeu de raccords | Disponible | Voir la pièce |
| 46 | 074000239 | Vis | Disponible | Voir la pièce |
| 47 | 074000147 | Couvercle | Disponible | Voir la pièce |
| 48 | 2318671 | Kit réparation | Non reliée | |
| 48 | 2318671 | Kit réparation | Non reliée | |
| 48 | 2318671 | Kit réparation | Non reliée | |
| 48 | 2318671 | Kit réparation | Non reliée | |
| 48 | 2318671 | Kit réparation | Non reliée | |
| 49 | 074000139 | Couvercle | Disponible | Voir la pièce |
| 51 | 003300036 | Jeu de raccords | Disponible | Voir la pièce |
| 52 | 095000164 | Bague | Disponible | Voir la pièce |
| 52 | 095000164 | Bague | Disponible | Voir la pièce |
| 53 | 2318592R | Soupape | Non reliée | |
| 54 | 2318569 | Vis | Disponible | Voir la pièce |
| 55 | 2318191 | Couvercle | Disponible | Voir la pièce |
| 56 | 035000162 | Vis | Disponible | Voir la pièce |
| 57 | 093500115 | Ressort | Disponible | Voir la pièce |
| 58 | 2318606 | Vis H | Disponible | Voir la pièce |
| 59 | 093500269 | Vis L | Disponible | Voir la pièce |
| 60 | 035000165 | Ressort | Disponible | Voir la pièce |
| 61 | 072700347 | Ressort | Disponible | Voir la pièce |
| 62 | 375100086 | Arbre | Disponible | Voir la pièce |
| 63 | 2318211 | Pivot | Disponible | Voir la pièce |
| 64 | 003300209 | Vis | Disponible | Voir la pièce |
| 65 | 072700211 | Papillon | Disponible | Voir la pièce |
| 66 | 094600148 | Ressort | Disponible | Voir la pièce |
| 67 | 074000240 | Vis de reglage | Disponible | Voir la pièce |
| 68 | 003300201 | Axe | Disponible | Voir la pièce |
| 69 | 2318572 | Pompe | Disponible | Voir la pièce |
| 70 | 035000152 | Epingle | Disponible | Voir la pièce |

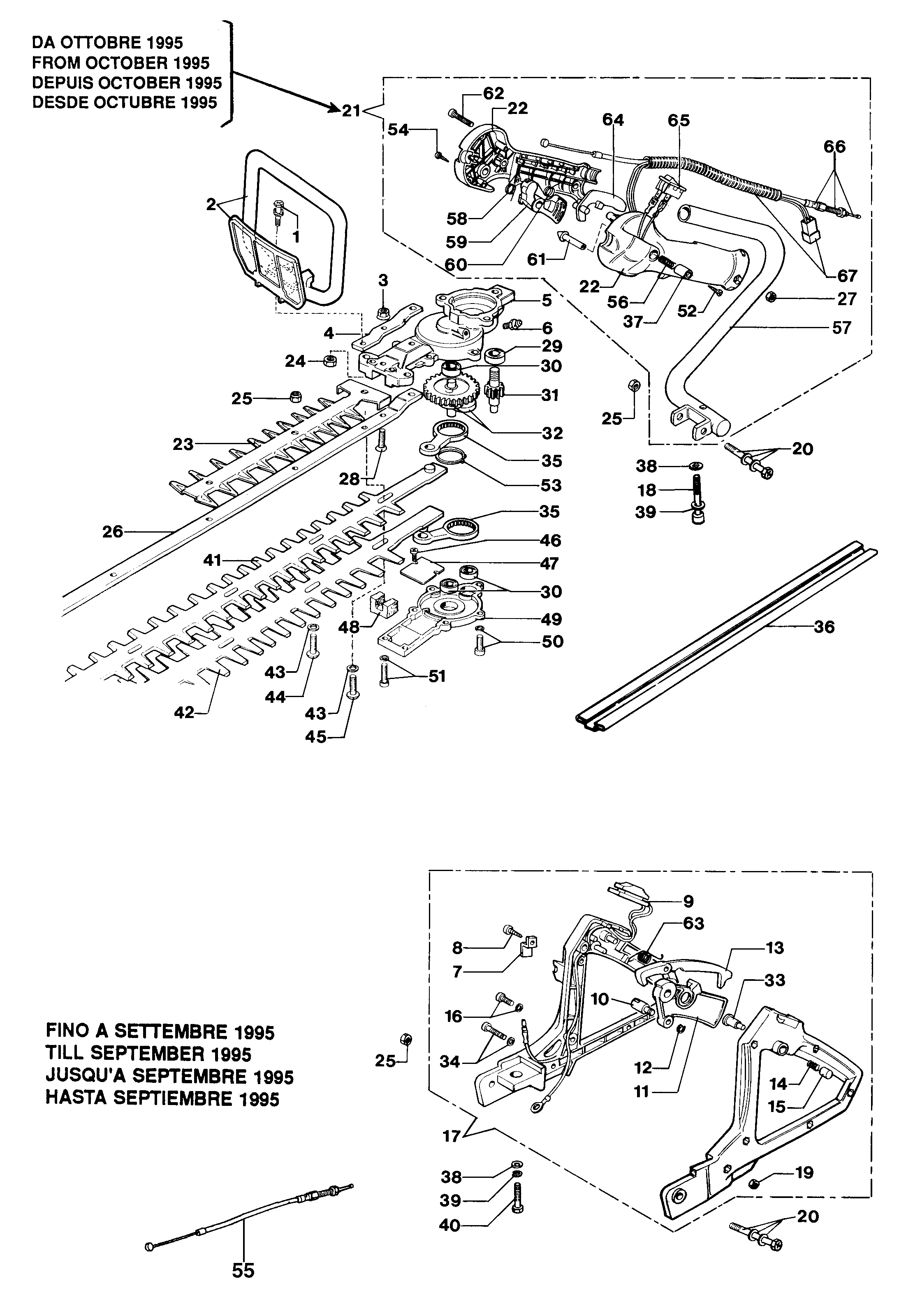

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 4159057 | Vis | Disponible | Voir la pièce |
| 2 | 4159058 | Poignee | Disponible | Voir la pièce |
| 3 | 4159059 | Ecrou | Disponible | Voir la pièce |
| 4 | 4159055 | Plaquette | Disponible | Voir la pièce |
| 5 | 4159056 | Demi-carter | Disponible | Voir la pièce |
| 6 | 4159063 | Graisseur | Disponible | Voir la pièce |
| 7 | 4159039 | Arrêt | Disponible | Voir la pièce |
| 8 | 3960012 | Vis | Non reliée | |
| 9 | 4159198 | Interrupteur | Disponible | Voir la pièce |
| 10 | 4159040 | Pivot | Disponible | Voir la pièce |
| 11 | 4159042 | Levier accelerateur | Disponible | Voir la pièce |
| 12 | 4159043 | Bague | Disponible | Voir la pièce |
| 13 | 4159197 | Levier | Disponible | Voir la pièce |
| 14 | 4159045 | Ressort | Disponible | Voir la pièce |
| 15 | 4159046 | Interrupteur | Disponible | Voir la pièce |
| 16 | 4159048 | Vis | Disponible | Voir la pièce |
| 17 | 4159190A | Guidon | Disponible | Voir la pièce |
| 18 | 3801012R | Vis | Disponible | Voir la pièce |
| 19 | 3912004 | Ecrou | Disponible | Voir la pièce |
| 20 | 4159099 | Vis | Disponible | Voir la pièce |
| 20 | 4159099 | Vis | Disponible | Voir la pièce |
| 21 | 4159190A | Guidon | Disponible | Voir la pièce |
| 22 | 61040131R | Poignee | Disponible | Voir la pièce |
| 22 | 61040131R | Poignee | Disponible | Voir la pièce |
| 23 | 4159191 | Protection | Disponible | Voir la pièce |
| 24 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 25 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 25 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 25 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 26 | 4159062 | Guide | Disponible | Voir la pièce |
| 27 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 28 | 4159071 | Vis | Disponible | Voir la pièce |
| 29 | 3035023R | Roulement | Non reliée | |
| 30 | 3035038R | Roulement | Disponible | Voir la pièce |
| 30 | 3035038R | Roulement | Disponible | Voir la pièce |
| 31 | 4159066 | Pignon | Disponible | Voir la pièce |
| 32 | 4159193 | Arbre | Disponible | Voir la pièce |
| 33 | 4159044 | Pivot | Disponible | Voir la pièce |
| 34 | 4159049 | Vis | Disponible | Voir la pièce |
| 35 | 4159069 | Bielle | Disponible | Voir la pièce |
| 35 | 4159069 | Bielle | Disponible | Voir la pièce |
| 36 | 4159032 | Protection | Disponible | Voir la pièce |
| 37 | 4138359R | Interrupteur | Disponible | Voir la pièce |
| 38 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 38 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 39 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 39 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 40 | 3801066 | Vis | Disponible | Voir la pièce |
| 41 | 4159224 | Lame | Disponible | Voir la pièce |
| 42 | 4159224 | Lame | Disponible | Voir la pièce |
| 43 | 4159080 | Rondelle | Disponible | Voir la pièce |
| 43 | 4159080 | Rondelle | Disponible | Voir la pièce |
| 44 | 4159081 | Vis | Disponible | Voir la pièce |
| 45 | 4159082 | Vis | Disponible | Voir la pièce |
| 46 | 4159073 | Vis | Disponible | Voir la pièce |
| 47 | 4159077 | Plaquette | Disponible | Voir la pièce |
| 48 | 4159074 | Feutre | Disponible | Voir la pièce |
| 49 | 4159076 | Boite engrenage | Disponible | Voir la pièce |
| 50 | 4159078 | Vis | Disponible | Voir la pièce |
| 51 | 4159079 | Vis | Disponible | Voir la pièce |
| 52 | 3960021 | Vis | Disponible | Voir la pièce |
| 53 | 4159127 | Bague | Disponible | Voir la pièce |
| 54 | 3960029 | Vis | Disponible | Voir la pièce |
| 55 | 4159006 | Cable accellerateur | Disponible | Voir la pièce |
| 56 | 4100098BR | Ressort | Disponible | Voir la pièce |
| 57 | 58040034 | Guidon | Disponible | Voir la pièce |
| 58 | 4138361R | Ressort | Disponible | Voir la pièce |
| 59 | 4174245CR | Levier accelerateur | Disponible | Voir la pièce |
| 60 | 4138360R | Ressort | Disponible | Voir la pièce |
| 61 | 4138358R | Interrupteur | Disponible | Voir la pièce |
| 62 | 3801016R | Vis | Disponible | Voir la pièce |
| 63 | 4159199 | Ressort | Disponible | Voir la pièce |
| 64 | 4174246AR | Levier | Disponible | Voir la pièce |
| 65 | 2317021R | Interrupteur | Non reliée | |
| 66 | 4159184 | Cable accellerateur | Disponible | Voir la pièce |
| 67 | 4190015BR | Cable | Non reliée |
