Vue Éclatée DEB 56 version 2011
Retrouvez les pièces détachées, références et repères disponibles pour DEB 56 version 2011.

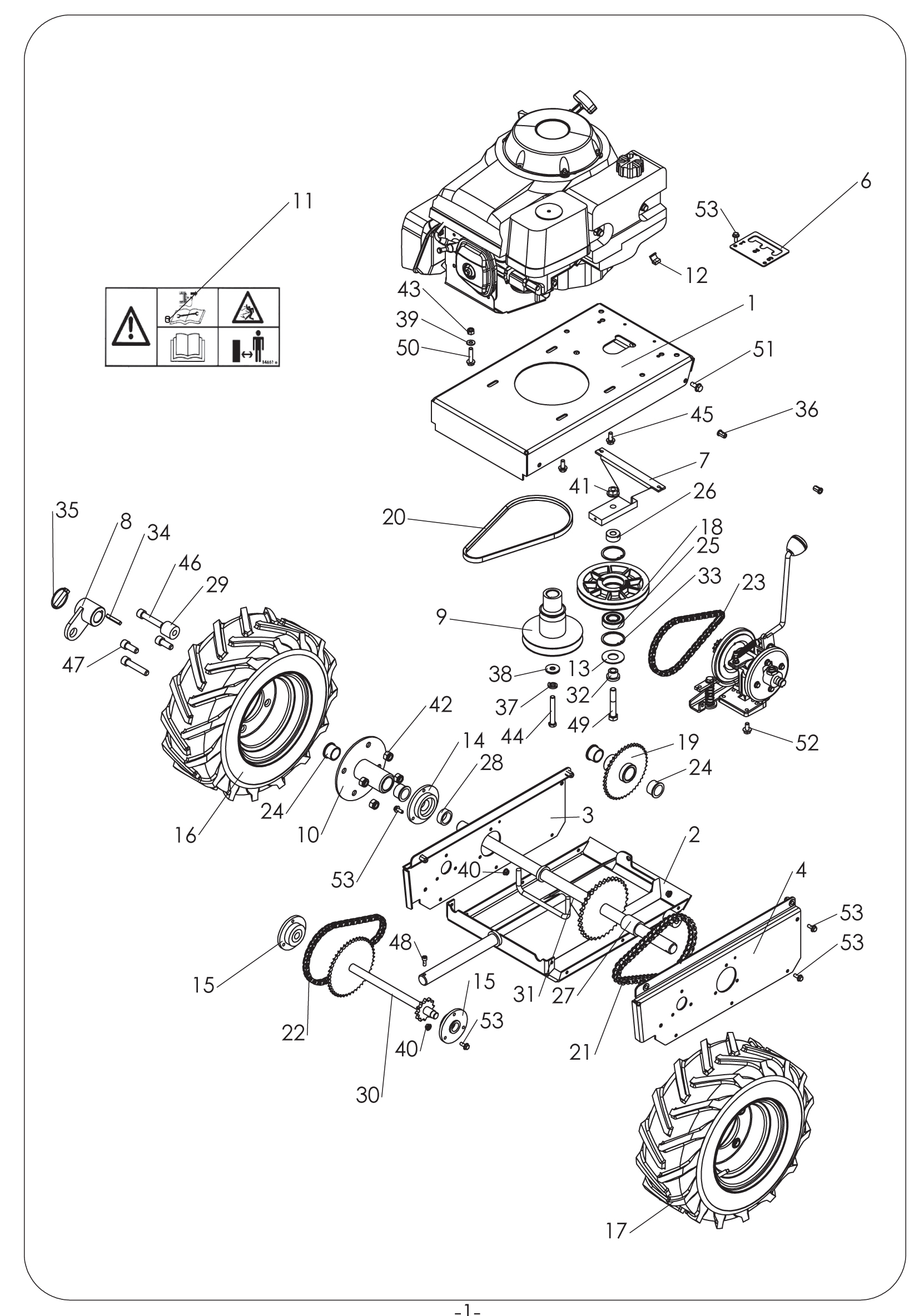

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 5102010504 | Caisson sup. | Disponible | Voir la pièce |
| 2 | 5102010501 | Caisson inf. | Disponible | Voir la pièce |
| 3 | 5102010502 | Caisson droit | Disponible | Voir la pièce |
| 4 | 5102010503 | Caisson gauche | Disponible | Voir la pièce |
| 6 | 5102012401 | Grille vitesse | Disponible | Voir la pièce |
| 7 | 5102010101 | Balancier | Disponible | Voir la pièce |
| 8 | 5102010113 | Moyeu | Disponible | Voir la pièce |
| 9 | 5102010115 | Poulie moteur | Disponible | Voir la pièce |
| 10 | 5102010505 | Moyeu de roue | Disponible | Voir la pièce |
| 11 | 0503000016 | AUTOCOLLANT PRECAUTION EMPLOI | Disponible | Voir la pièce |
| 12 | 0341000057 | Fiche elec. | Disponible | Voir la pièce |
| 13 | 0341000046 | RONDELLE | Disponible | Voir la pièce |
| 14 | 0340050001 | Palier arbre roue | Disponible | Voir la pièce |
| 15 | 0340040013 | PALIER ARBRE | Disponible | Voir la pièce |
| 15 | 0340040013 | PALIER ARBRE | Disponible | Voir la pièce |
| 16 | 0309000018 | Roue droite | Disponible | Voir la pièce |
| 17 | 0309000017 | Roue gauche | Disponible | Voir la pièce |
| 18 | 0306060013 | POULIE | Disponible | Voir la pièce |
| 19 | 0306050021 | Pignon | Disponible | Voir la pièce |
| 20 | 0306030023 | COURROIE | Disponible | Voir la pièce |
| 21 | 0306020018 | Chaîne 46 maillons | Disponible | Voir la pièce |
| 22 | 0306020017 | Chaîne 62 maillons | Disponible | Voir la pièce |
| 23 | 0306020016 | Chaîne 57 maillons | Disponible | Voir la pièce |
| 24 | 0306010022 | Bague bronze | Disponible | Voir la pièce |
| 24 | 0306010022 | Bague bronze | Disponible | Voir la pièce |
| 25 | 0306010015 | ROULEMENT | Disponible | Voir la pièce |
| 26 | 0302020067 | Entretoise | Disponible | Voir la pièce |
| 27 | 0302020064 | Entretoise | Disponible | Voir la pièce |
| 28 | 0302020063 | Entretoise | Disponible | Voir la pièce |
| 29 | 0302020062 | Entretoise | Disponible | Voir la pièce |
| 30 | 0302010079 | Arbre int. | Disponible | Voir la pièce |
| 31 | 0302010078 | Arbre roue | Disponible | Voir la pièce |
| 32 | 0302010016 | AXE DE POULIE | Disponible | Voir la pièce |
| 33 | 0301070006 | CIRCLIPS | Disponible | Voir la pièce |
| 34 | 0301040006 | Clavette | Disponible | Voir la pièce |
| 35 | 0301010009 | GOUPILLE | Disponible | Voir la pièce |
| 36 | 0300600602 | Insert | Disponible | Voir la pièce |
| 37 | 0300451201 | Rondelle | Disponible | Voir la pièce |
| 38 | 0300411101 | RONDELLE | Disponible | Voir la pièce |
| 39 | 0300400802 | RONDELLE PLATE | Disponible | Voir la pièce |
| 40 | 0300260601 | ECROU | Disponible | Voir la pièce |
| 40 | 0300260601 | ECROU | Disponible | Voir la pièce |
| 41 | 0300251202 | Ecrou | Disponible | Voir la pièce |
| 42 | 0300211201 | ECROU | Disponible | Voir la pièce |
| 43 | 0300210802 | ECROU FREIN | Disponible | Voir la pièce |
| 44 | 0300060702 | Vis | Disponible | Voir la pièce |
| 45 | 0300060504 | VIS | Disponible | Voir la pièce |
| 46 | 0300021203 | Vis | Disponible | Voir la pièce |
| 47 | 0300021202 | Vis | Disponible | Voir la pièce |
| 48 | 0300020601 | VIS | Disponible | Voir la pièce |
| 49 | 0300011209 | VIS | Disponible | Voir la pièce |
| 50 | 0300010834 | VIS | Disponible | Voir la pièce |
| 51 | 0300010816 | VIS | Non reliée | |
| 52 | 0300010815 | VIS | Disponible | Voir la pièce |
| 53 | 0300010609 | VIS | Disponible | Voir la pièce |
| 53 | 0300010609 | VIS | Disponible | Voir la pièce |
| 53 | 0300010609 | VIS | Disponible | Voir la pièce |
| 53 | 0300010609 | VIS | Disponible | Voir la pièce |
| 53 | 0300010609 | VIS | Disponible | Voir la pièce |

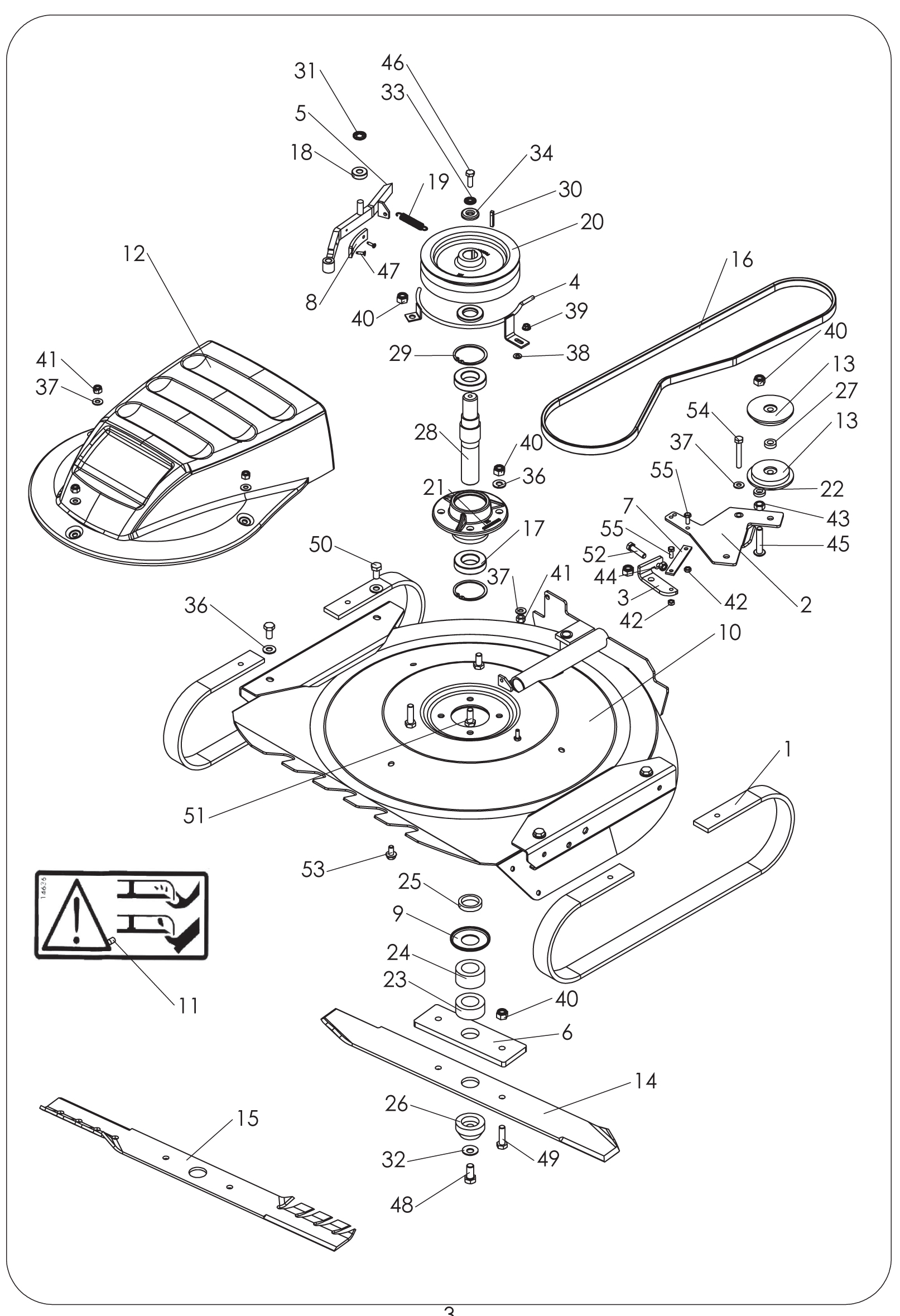

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 5102010510 | Patin | Disponible | Voir la pièce |
| 2 | 5102010105 | Levier embr. Lame | Disponible | Voir la pièce |
| 3 | 5102010109 | Levier frein | Disponible | Voir la pièce |
| 4 | 5102010104 | Guide | Disponible | Voir la pièce |
| 5 | 5102010106 | Levier frein lame | Disponible | Voir la pièce |
| 6 | 5102010116 | Plat renfort lame | Disponible | Voir la pièce |
| 7 | 5102010108 | Plat liaison levier embr. | Disponible | Voir la pièce |
| 8 | 5504000011 | PLATINE | Disponible | Voir la pièce |
| 9 | 5504000032 | COUPELLE | Disponible | Voir la pièce |
| 10 | 5102010506 | Coupelle | Disponible | Voir la pièce |
| 11 | 0503000006 | AUTOCOLLANT DANGER LAME | Disponible | Voir la pièce |
| 12 | 0340040008 | PROTEGE COURROIE | Disponible | Voir la pièce |
| 13 | 0340040014 | GALET | Disponible | Voir la pièce |
| 13 | 0340040014 | GALET | Disponible | Voir la pièce |
| 14 | 0320020013 | Lame débr. | Disponible | Voir la pièce |
| 15 | 0320020012 | Lame herbe | Disponible | Voir la pièce |
| 16 | 0306030052 | Courroie | Disponible | Voir la pièce |
| 17 | 0306010008 | ROULEMENT | Disponible | Voir la pièce |
| 18 | 0306010003 | Roulement | Disponible | Voir la pièce |
| 19 | 0305010011 | Ressort | Disponible | Voir la pièce |
| 20 | 0303000016 | Poulie lame | Disponible | Voir la pièce |
| 21 | 0302030025 | PALIER COUPELLE | Disponible | Voir la pièce |
| 22 | 0302020080 | Entretoise | Disponible | Voir la pièce |
| 23 | 0302020066 | Entretoise | Disponible | Voir la pièce |
| 24 | 0302020061 | Entretoise | Disponible | Voir la pièce |
| 25 | 0302020043 | RONDELLE DE LAME | Disponible | Voir la pièce |
| 26 | 0302020041 | ENTRETOISE DE SERRAGE | Disponible | Voir la pièce |
| 27 | 0302020018 | ENTRETOISE | Disponible | Voir la pièce |
| 28 | 0302010071 | Arbre | Disponible | Voir la pièce |
| 29 | 0301070009 | CIRCLIPS | Disponible | Voir la pièce |
| 30 | 0301040003 | CLAVETTE CARREE | Disponible | Voir la pièce |
| 31 | 0300461001 | RONDELLE STARLOCK | Disponible | Voir la pièce |
| 32 | 0300431201 | RONDELLE CONTACT | Disponible | Voir la pièce |
| 33 | 0300430801 | RONDELLE | Disponible | Voir la pièce |
| 34 | 0300411101 | RONDELLE | Disponible | Voir la pièce |
| 36 | 0300401002 | RONDELLE PLATE | Disponible | Voir la pièce |
| 36 | 0300401002 | RONDELLE PLATE | Disponible | Voir la pièce |
| 37 | 0300400802 | RONDELLE PLATE | Disponible | Voir la pièce |
| 37 | 0300400802 | RONDELLE PLATE | Disponible | Voir la pièce |
| 37 | 0300400802 | RONDELLE PLATE | Disponible | Voir la pièce |
| 38 | 0300400602 | RONDELLE PLATE | Disponible | Voir la pièce |
| 39 | 0300260601 | ECROU | Disponible | Voir la pièce |
| 40 | 0300211001 | ECROU FREIN | Disponible | Voir la pièce |
| 40 | 0300211001 | ECROU FREIN | Disponible | Voir la pièce |
| 40 | 0300211001 | ECROU FREIN | Disponible | Voir la pièce |
| 40 | 0300211001 | ECROU FREIN | Disponible | Voir la pièce |
| 41 | 0300210802 | ECROU FREIN | Disponible | Voir la pièce |
| 41 | 0300210802 | ECROU FREIN | Disponible | Voir la pièce |
| 42 | 0300210602 | ECROU FREIN | Non reliée | |
| 42 | 0300210602 | ECROU FREIN | Non reliée | |
| 43 | 0300201002 | ECROU | Disponible | Voir la pièce |
| 44 | 0300200802 | Ecrou | Disponible | Voir la pièce |
| 45 | 0300101001 | Vis | Disponible | Voir la pièce |
| 46 | 0300090801 | VIS | Disponible | Voir la pièce |
| 47 | 0300090402 | Vis | Disponible | Voir la pièce |
| 48 | 0300011211 | VIS | Disponible | Voir la pièce |
| 49 | 0300011015 | VIS | Disponible | Voir la pièce |
| 50 | 0300011012 | Vis | Disponible | Voir la pièce |
| 51 | 0300011008 | VIS | Disponible | Voir la pièce |
| 52 | 0300010827 | Vis | Disponible | Voir la pièce |
| 53 | 0300010815 | VIS | Disponible | Voir la pièce |
| 54 | 0300010809 | Vis | Disponible | Voir la pièce |
| 55 | 0300010602 | VIS | Disponible | Voir la pièce |
| 55 | 0300010602 | VIS | Disponible | Voir la pièce |

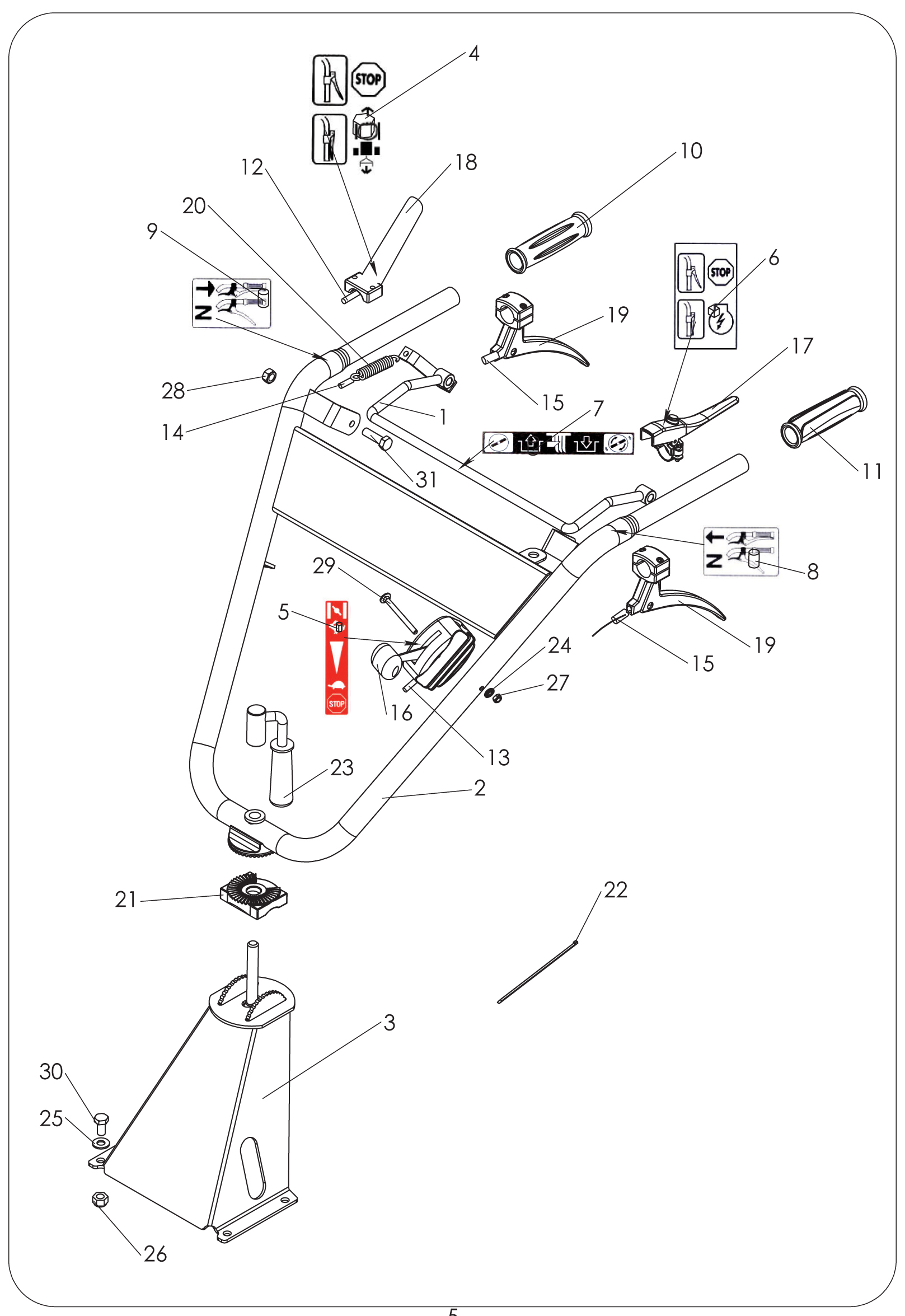

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 5102011311 | Manette embr. lame | Non reliée | |
| 2 | 5102010307 | Guidon | Disponible | Voir la pièce |
| 3 | 5102012402 | Potence | Disponible | Voir la pièce |
| 4 | 0503000061 | Etiquette frein | Disponible | Voir la pièce |
| 5 | 0503000040 | Etiquette stop | Disponible | Voir la pièce |
| 6 | 0503000026 | Etiquette | Disponible | Voir la pièce |
| 7 | 0503000023 | Etiquette Embr. | Disponible | Voir la pièce |
| 8 | 0503000002 | Etiquette | Disponible | Voir la pièce |
| 9 | 0503000001 | Autocollantembr. Mar | Disponible | Voir la pièce |
| 10 | 0341000036 | POIGNEE | Disponible | Voir la pièce |
| 11 | 0341000035 | Poignée homme mort | Disponible | Voir la pièce |
| 12 | 0308050009 | Câble frein | Disponible | Voir la pièce |
| 13 | 0308040037 | Câble gaz | Disponible | Voir la pièce |
| 14 | ^0308020035 | Câble embr. Lame | Disponible | Voir la pièce |
| 15 | 0308020023 | Câble embr. Mav-Mar | Disponible | Voir la pièce |
| 15 | 0308020023 | Câble embr. Mav-Mar | Disponible | Voir la pièce |
| 16 | 0307020009 | Manette gaz | Disponible | Voir la pièce |
| 17 | 0307010018 | Levier frein + switch | Disponible | Voir la pièce |
| 18 | 0307010015 | Levier frein moteur | Disponible | Voir la pièce |
| 19 | 0307010006 | Levier | Disponible | Voir la pièce |
| 19 | 0307010006 | Levier | Disponible | Voir la pièce |
| 20 | 0305010006 | Ressort | Disponible | Voir la pièce |
| 21 | 0303000007 | Noix | Disponible | Voir la pièce |
| 22 | 0301060003 | ATTACHE RILSAN | Disponible | Voir la pièce |
| 23 | 0300801401 | POIGNEE SERRAGE | Disponible | Voir la pièce |
| 24 | 0300430601 | RONDELLE | Disponible | Voir la pièce |
| 25 | 0300401002 | RONDELLE PLATE | Disponible | Voir la pièce |
| 26 | 0300211001 | ECROU FREIN | Disponible | Voir la pièce |
| 27 | 0300210602 | ECROU FREIN | Non reliée | |
| 28 | 0300201002 | ECROU | Disponible | Voir la pièce |
| 29 | 0300080607 | Vis | Disponible | Voir la pièce |
| 30 | 0300011012 | Vis | Disponible | Voir la pièce |
| 31 | 0300011003 | VIS | Disponible | Voir la pièce |

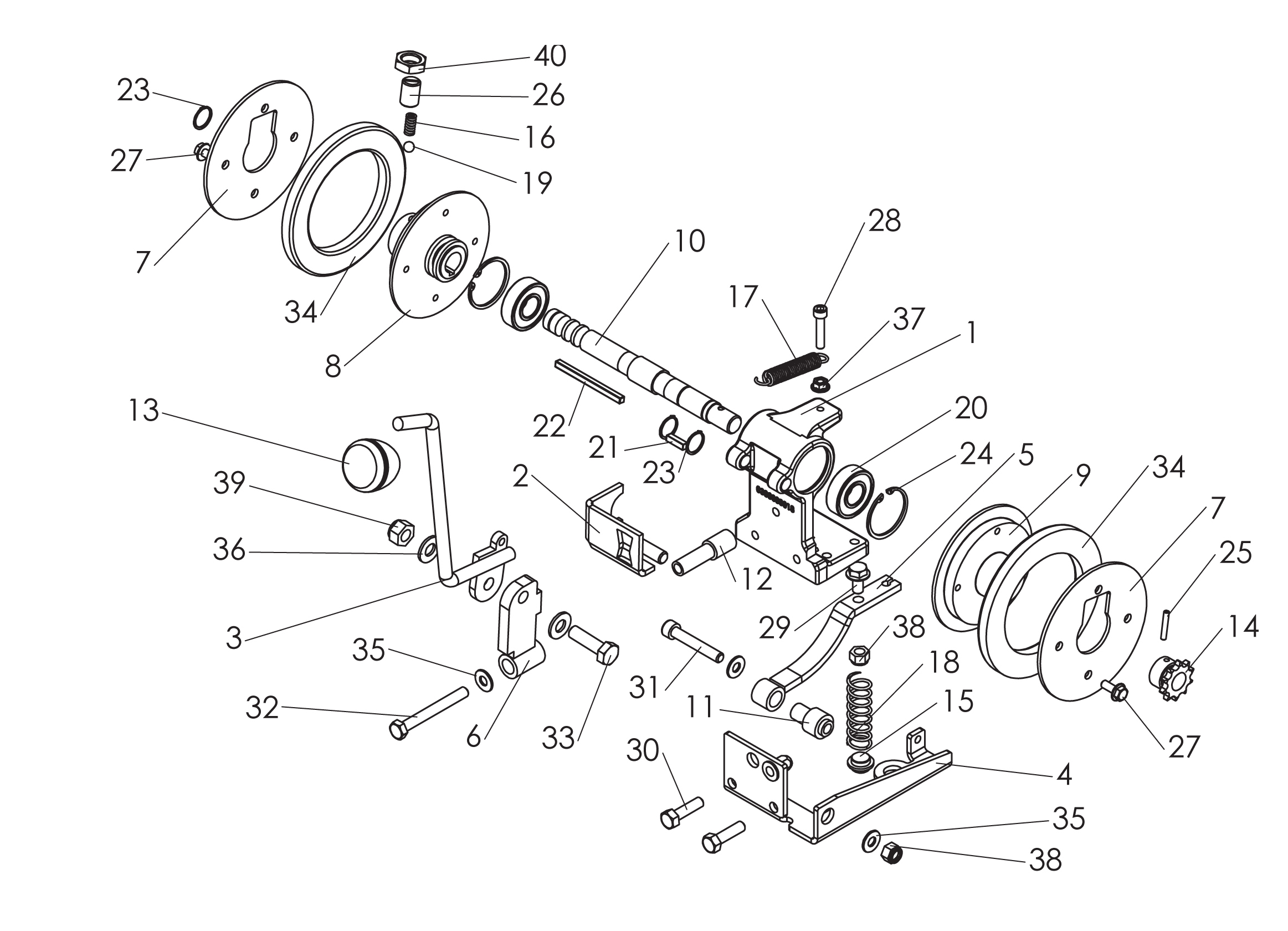

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 0303000018 | Palier | Disponible | Voir la pièce |
| 2 | 5102010103 | Fourchette | Disponible | Voir la pièce |
| 3 | 5102010301 | Levier vitesse | Disponible | Voir la pièce |
| 4 | 5102010111 | Tôle frein | Disponible | Voir la pièce |
| 5 | 5102010110 | Levier frein | Disponible | Voir la pièce |
| 6 | 5102010112 | Support levier | Disponible | Voir la pièce |
| 7 | 5002010102 | FLASQUE | Disponible | Voir la pièce |
| 7 | 5002010102 | FLASQUE | Disponible | Voir la pièce |
| 8 | 0303000005 | MOYEU G | Disponible | Voir la pièce |
| 9 | 0303000004 | MOYEU D | Disponible | Voir la pièce |
| 10 | 0302010019 | Axe de vitesse | Disponible | Voir la pièce |
| 11 | 0302010077 | Axe levier frein | Disponible | Voir la pièce |
| 12 | 0302010076 | Axe levier vitesse | Disponible | Voir la pièce |
| 13 | 0341000055 | Poignée | Disponible | Voir la pièce |
| 14 | 0306050014 | PIGNON | Disponible | Voir la pièce |
| 15 | 0302010082 | Pion | Disponible | Voir la pièce |
| 16 | 0305020004 | RESSORT | Disponible | Voir la pièce |
| 17 | 0305010004 | RESSORT | Disponible | Voir la pièce |
| 18 | 0305020006 | Ressort | Disponible | Voir la pièce |
| 19 | 0306010001 | BILLE | Disponible | Voir la pièce |
| 20 | 0306010013 | ROULEMENT | Disponible | Voir la pièce |
| 21 | 0301040002 | CLAVETTE | Disponible | Voir la pièce |
| 22 | 0301040005 | CLAVETTE | Disponible | Voir la pièce |
| 23 | 0301070003 | CIRCLIPS | Disponible | Voir la pièce |
| 23 | 0301070003 | CIRCLIPS | Disponible | Voir la pièce |
| 24 | 0301070005 | CIRCLIPS | Disponible | Voir la pièce |
| 25 | 0301020002 | GOUPILLE | Disponible | Voir la pièce |
| 26 | 0302010043 | ENTRETOISE | Disponible | Voir la pièce |
| 27 | 0300010609 | VIS | Disponible | Voir la pièce |
| 27 | 0300010609 | VIS | Disponible | Voir la pièce |
| 28 | 0300020603 | Vis | Disponible | Voir la pièce |
| 29 | 0300010815 | VIS | Disponible | Voir la pièce |
| 30 | 0300010807 | VIS | Disponible | Voir la pièce |
| 31 | 0300020803 | Vis | Disponible | Voir la pièce |
| 32 | 0300010822 | Vis | Disponible | Voir la pièce |
| 33 | 0300011003 | VIS | Disponible | Voir la pièce |
| 34 | 0341000044 | RONDELLE DE FRICTION | Disponible | Voir la pièce |
| 34 | 0341000044 | RONDELLE DE FRICTION | Disponible | Voir la pièce |
| 35 | 0300400802 | RONDELLE PLATE | Disponible | Voir la pièce |
| 35 | 0300400802 | RONDELLE PLATE | Disponible | Voir la pièce |
| 36 | 0300401002 | RONDELLE PLATE | Disponible | Voir la pièce |
| 37 | 0300260601 | ECROU | Disponible | Voir la pièce |
| 38 | 0300210802 | ECROU FREIN | Disponible | Voir la pièce |
| 38 | 0300210802 | ECROU FREIN | Disponible | Voir la pièce |
| 39 | 0300211001 | ECROU FREIN | Disponible | Voir la pièce |
| 40 | 0300251401 | ECROU | Disponible | Voir la pièce |

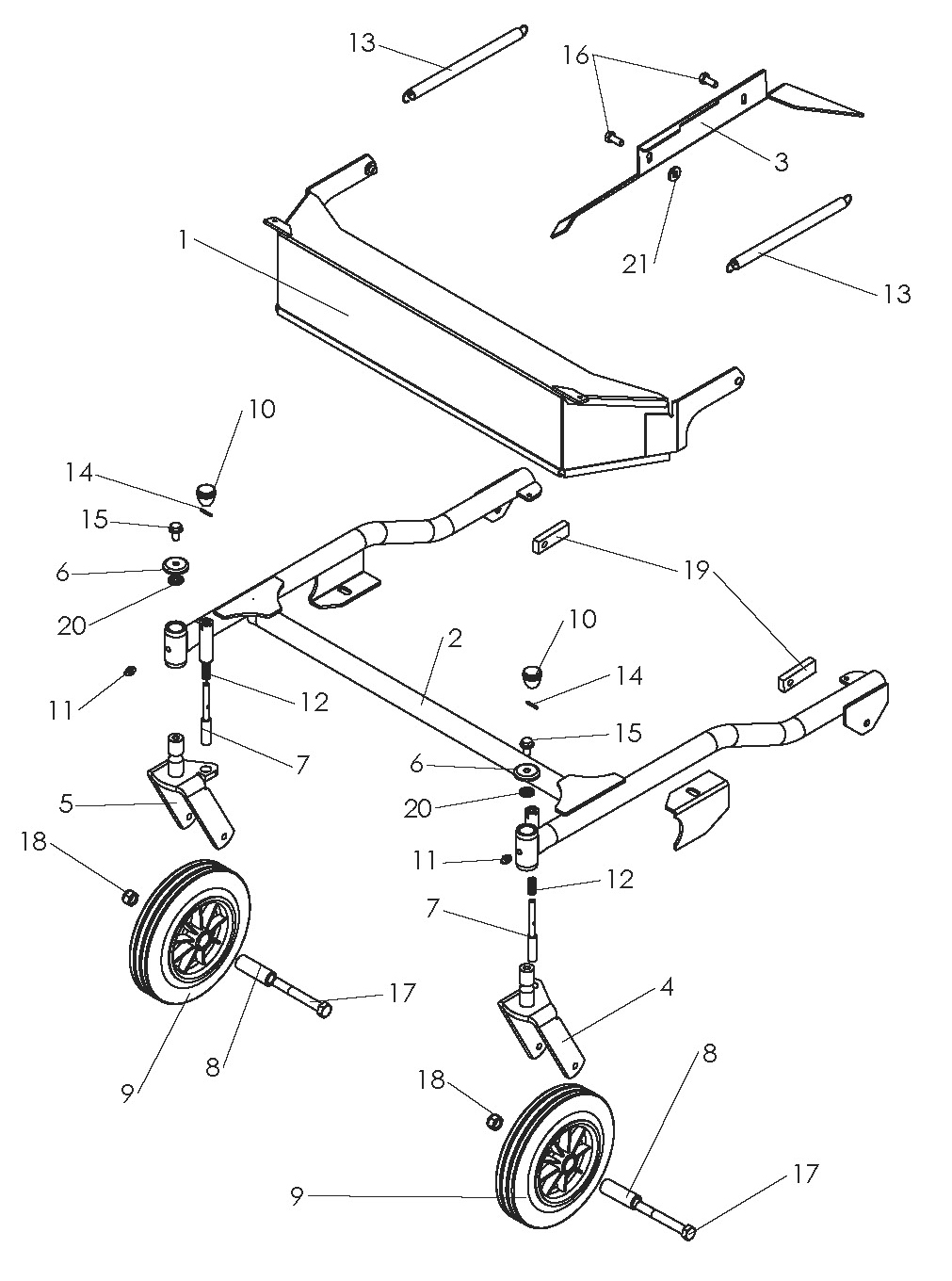

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 5102010514 | BARDEAU | Disponible | Voir la pièce |
| 2 | 5102010513 | SUPPORT ROUE | Disponible | Voir la pièce |
| 3 | 5102010515 | DEFLECTEUR | Disponible | Voir la pièce |
| 4 | 0002020339 | CHAPE ROUE | Disponible | Voir la pièce |
| 5 | 0002020340 | CHAPE ROUE | Disponible | Voir la pièce |
| 6 | 0002020051 | CHAPEAU CHAPE | Disponible | Voir la pièce |
| 6 | 0002020051 | CHAPEAU CHAPE | Disponible | Voir la pièce |
| 7 | 0002020204 | AXE BLOCAGE | Disponible | Voir la pièce |
| 7 | 0002020204 | AXE BLOCAGE | Disponible | Voir la pièce |
| 8 | 0002020338 | ENTRETOISE | Disponible | Voir la pièce |
| 8 | 0002020338 | ENTRETOISE | Disponible | Voir la pièce |
| 9 | 0002020209 | ROUE | Disponible | Voir la pièce |
| 9 | 0002020209 | ROUE | Disponible | Voir la pièce |
| 10 | 0002020050 | BOULE | Non reliée | |
| 10 | 0002020050 | BOULE | Non reliée | |
| 11 | 0002020337 | GRAISSEUR | Disponible | Voir la pièce |
| 11 | 0002020337 | GRAISSEUR | Disponible | Voir la pièce |
| 12 | 0002020205 | RESSORT | Disponible | Voir la pièce |
| 12 | 0002020205 | RESSORT | Disponible | Voir la pièce |
| 13 | 0305010012 | RESSORT | Disponible | Voir la pièce |
| 13 | 0305010012 | RESSORT | Disponible | Voir la pièce |
| 14 | 0002020203 | GOUPILLE | Disponible | Voir la pièce |
| 14 | 0002020203 | GOUPILLE | Disponible | Voir la pièce |
| 15 | 0300010815 | VIS | Disponible | Voir la pièce |
| 15 | 0300010815 | VIS | Disponible | Voir la pièce |
| 16 | 0300010806 | VIS | Disponible | Voir la pièce |
| 17 | 0300011214 | VIS M12X90 | Disponible | Voir la pièce |
| 17 | 0300011214 | VIS M12X90 | Disponible | Voir la pièce |
| 18 | 0300211201 | ECROU | Disponible | Voir la pièce |
| 18 | 0300211201 | ECROU | Disponible | Voir la pièce |
| 19 | 0302000012 | PLAT TAR. M10 | Disponible | Voir la pièce |
| 20 | 0300430801 | RONDELLE | Disponible | Voir la pièce |
| 20 | 0300430801 | RONDELLE | Disponible | Voir la pièce |
| 21 | 0300410901 | Rondelle | Disponible | Voir la pièce |
