Vue Éclatée OMB 4
Retrouvez les pièces détachées, références et repères disponibles pour OMB 4.

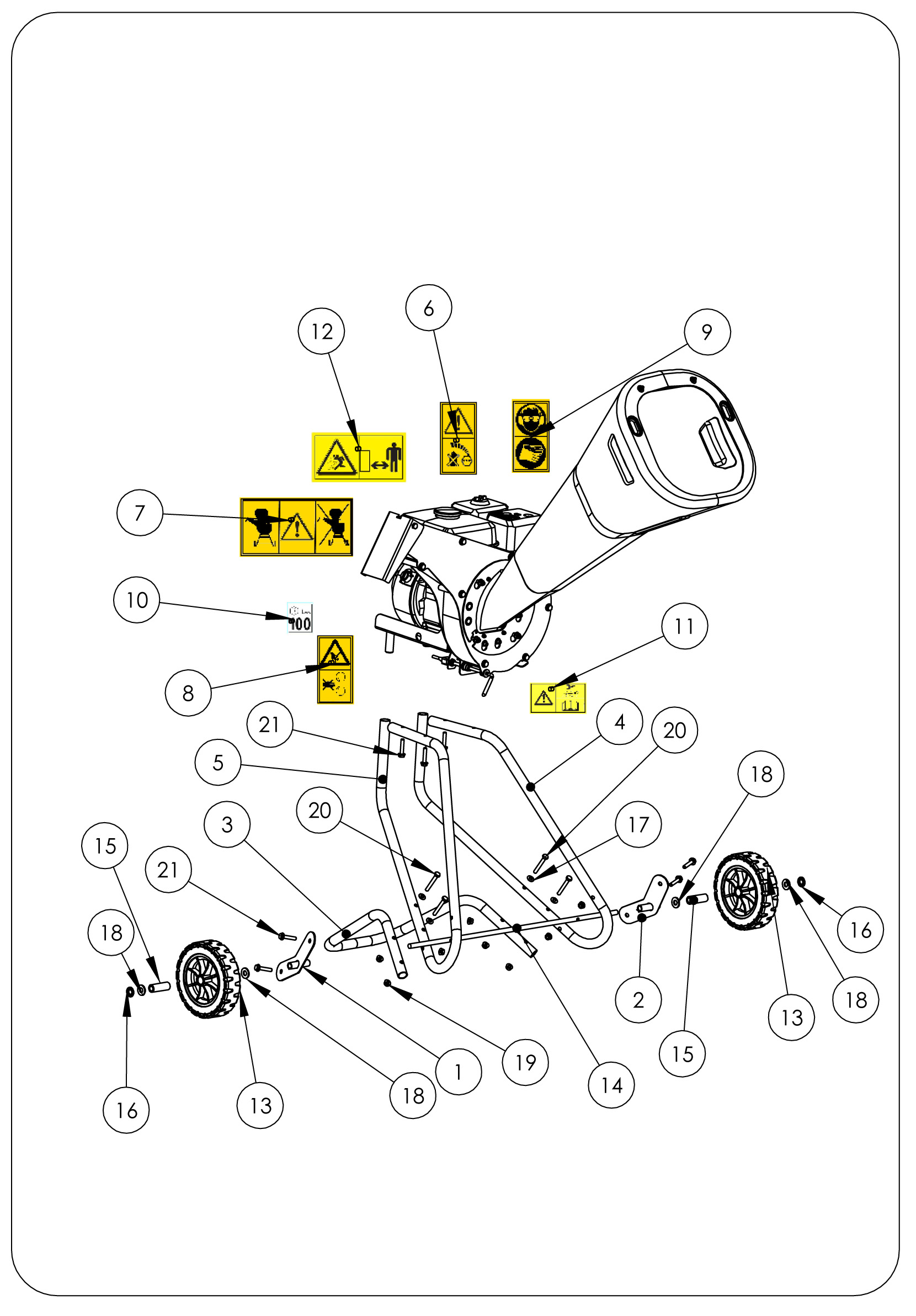

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | KL02021610 | Support axe de roue G | Disponible | Voir la pièce |
| 2 | KL02021609 | Support axe de roue D | Disponible | Voir la pièce |
| 3 | KL02021608 | Tube de liaison | Disponible | Voir la pièce |
| 4 | KL02021607 | Tube droit | Non reliée | |
| 5 | KL02021606 | Tube gauch | Non reliée | |
| 6 | K503000062 | Autocollant "rotation" | Disponible | Voir la pièce |
| 7 | K503000061 | AUTOCOLLANT | Disponible | Voir la pièce |
| 8 | K503000060 | AUTOCOLLANT | Disponible | Voir la pièce |
| 9 | K503000059 | AUTOCOLLANT | Disponible | Voir la pièce |
| 10 | K503000019 | Autocollant "D.B.A" | Disponible | Voir la pièce |
| 11 | K503000015 | AUTOCOLLANT | Disponible | Voir la pièce |
| 12 | K503000003 | AUTOCOLLANT DISTANCE DE SECURITE | Disponible | Voir la pièce |
| 13 | K309000036 | Roue | Non reliée | |
| 13 | K309000036 | Roue | Non reliée | |
| 14 | K305000050 | Axe de roue | Disponible | Voir la pièce |
| 15 | K302020050 | Entretoise | Disponible | Voir la pièce |
| 15 | K302020050 | Entretoise | Disponible | Voir la pièce |
| 16 | K300461201 | Rondelle | Non reliée | |
| 16 | K300461201 | Rondelle | Non reliée | |
| 17 | K300430803 | Rondelle | Disponible | Voir la pièce |
| 18 | K300401201 | Rondelle | Disponible | Voir la pièce |
| 18 | K300401201 | Rondelle | Disponible | Voir la pièce |
| 18 | K300401201 | Rondelle | Disponible | Voir la pièce |
| 18 | K300401201 | Rondelle | Disponible | Voir la pièce |
| 19 | K300260802 | Ecrou | Disponible | Voir la pièce |
| 20 | K300010846 | Vis | Disponible | Voir la pièce |
| 20 | K300010846 | Vis | Disponible | Voir la pièce |
| 21 | K300010842 | Vis | Disponible | Voir la pièce |
| 21 | K300010842 | Vis | Disponible | Voir la pièce |

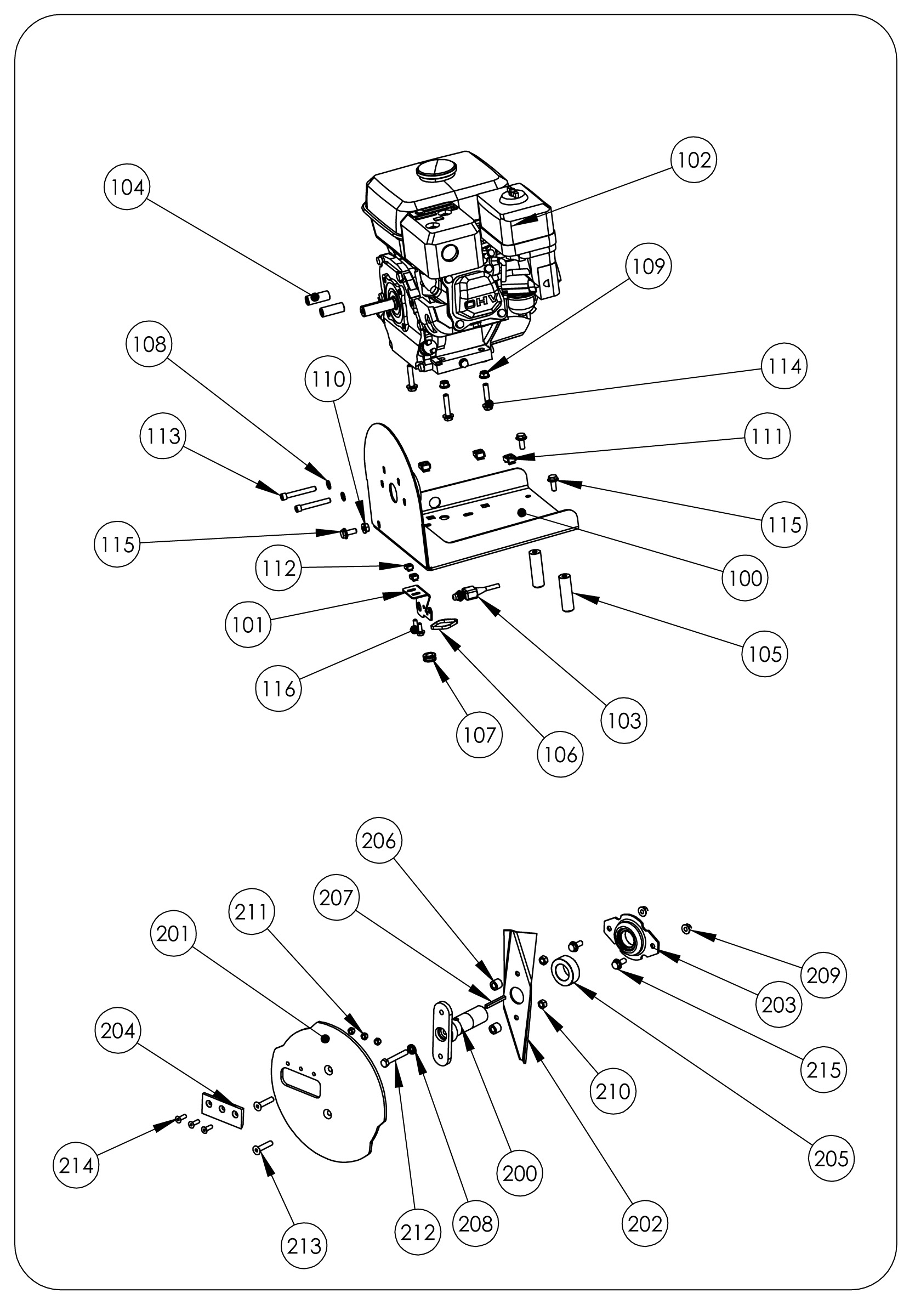

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 100 | KL02021601 | Support moteur | Disponible | Voir la pièce |
| 101 | KL02020401 | Support contacteur | Disponible | Voir la pièce |
| 102 | K330020110 | Moteur | Disponible | Voir la pièce |
| 103 | K308060017 | Faisceau | Disponible | Voir la pièce |
| 104 | K302020100 | Entretoise | Disponible | Voir la pièce |
| 105 | K302010089 | Manchon tube | Disponible | Voir la pièce |
| 106 | K301060002 | Collier | Disponible | Voir la pièce |
| 107 | K301000005 | PASSE FIL | Non reliée | |
| 108 | K300440801 | Rondelle | Non reliée | |
| 109 | K300260802 | Ecrou | Disponible | Voir la pièce |
| 110 | K300260801 | ECROU H | Non reliée | |
| 111 | K300230802 | ECROU | Non reliée | |
| 112 | K300230601 | Ecrou | Non reliée | |
| 113 | K300060511 | Vis | Disponible | Voir la pièce |
| 114 | K300010842 | Vis | Disponible | Voir la pièce |
| 115 | K300010802 | VIS | Disponible | Voir la pièce |
| 115 | K300010802 | VIS | Disponible | Voir la pièce |
| 116 | K300010622 | Vis | Disponible | Voir la pièce |
| 200 | KL03020012 | Support rotor | Disponible | Voir la pièce |
| 201 | KL03020003 | Disque rotor | Disponible | Voir la pièce |
| 202 | KL03020001 | Lame | Disponible | Voir la pièce |
| 203 | KL01020001 | Palier | Disponible | Voir la pièce |
| 204 | K320020024 | Couteau | Non reliée | |
| 205 | K302020104 | Entretoise | Disponible | Voir la pièce |
| 206 | K302020101 | Entretoise | Disponible | Voir la pièce |
| 207 | K301040016 | Clavette | Non reliée | |
| 208 | K300410801 | Rondelle | Non reliée | |
| 209 | K300260801 | ECROU H | Non reliée | |
| 210 | K300210801 | ECROU FREIN | Non reliée | |
| 211 | K300210601 | ECROU FREIN | Disponible | Voir la pièce |
| 212 | K300060510 | Vis | Disponible | Voir la pièce |
| 213 | K300030802 | Vis | Disponible | Voir la pièce |
| 214 | K300030604 | Vis | Non reliée | |
| 215 | K300010802 | VIS | Disponible | Voir la pièce |

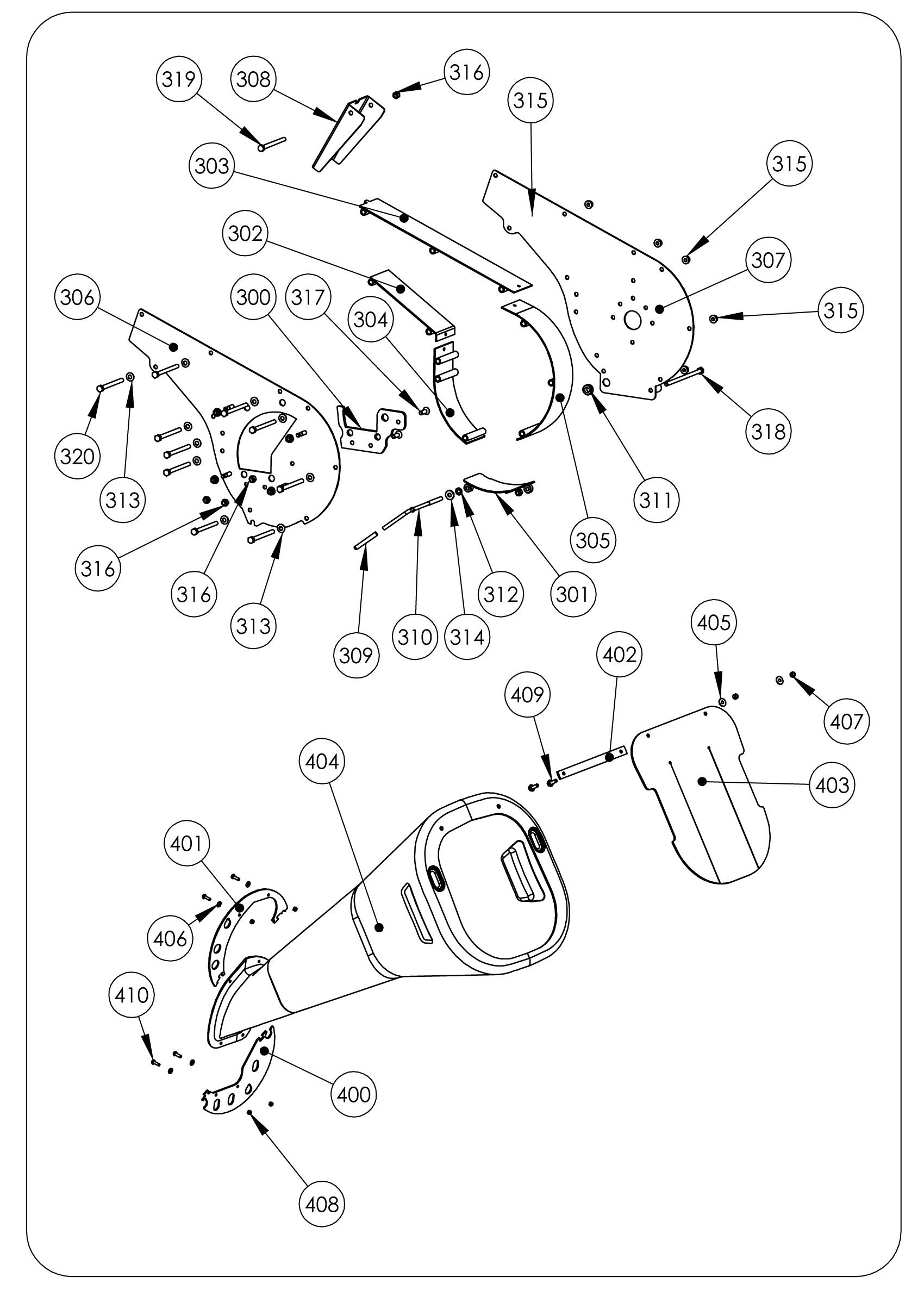

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 300 | KL03020002 | Contre couteau | Disponible | Voir la pièce |
| 301 | KL02022605 | Trappe debourrage | Disponible | Voir la pièce |
| 302 | KL02022604 | Partie inf. goulotte | Disponible | Voir la pièce |
| 303 | KL02022603 | Partie sup. goulotte | Disponible | Voir la pièce |
| 304 | KL02022602 | Flanc de carter 1ere partie | Disponible | Voir la pièce |
| 305 | KL02022601 | Flanc de carter 2eme partie | Disponible | Voir la pièce |
| 306 | KL02021603 | Carter avant | Disponible | Voir la pièce |
| 307 | KL02021602 | Carter arrière | Disponible | Voir la pièce |
| 308 | KL02011613 | Volet goulotte | Disponible | Voir la pièce |
| 309 | K341000028 | EMBOUT PLASTIQUE | Disponible | Voir la pièce |
| 310 | K305000053 | Levier verrou | Disponible | Voir la pièce |
| 311 | K301000005 | PASSE FIL | Non reliée | |
| 312 | K300460801 | Rondelle | Non reliée | |
| 313 | K300430803 | Rondelle | Disponible | Voir la pièce |
| 313 | K300430803 | Rondelle | Disponible | Voir la pièce |
| 314 | K300400801 | Rondelle | Non reliée | |
| 315 | K300260802 | Ecrou | Disponible | Voir la pièce |
| 315 | K300260802 | Ecrou | Disponible | Voir la pièce |
| 315 | K300260802 | Ecrou | Disponible | Voir la pièce |
| 316 | K300210801 | ECROU FREIN | Non reliée | |
| 316 | K300210801 | ECROU FREIN | Non reliée | |
| 316 | K300210801 | ECROU FREIN | Non reliée | |
| 317 | K300030801 | Vis | Non reliée | |
| 318 | K300010844 | Vis | Disponible | Voir la pièce |
| 319 | K300010840 | Vis | Disponible | Voir la pièce |
| 320 | K300010839 | Vis | Disponible | Voir la pièce |
| 400 | KL02021605 | Bride inf. goulotte | Disponible | Voir la pièce |
| 401 | KL02021604 | Bride sup. goulotte | Disponible | Voir la pièce |
| 402 | KL02010203 | Bride bavette | Disponible | Voir la pièce |
| 403 | K342000013 | Bavette | Disponible | Voir la pièce |
| 404 | K340000057 | Goulotte | Disponible | Voir la pièce |
| 405 | K300400601 | RONDELLE PLATE | Non reliée | |
| 406 | K300400502 | Rondelle | Disponible | Voir la pièce |
| 407 | K300210601 | ECROU FREIN | Disponible | Voir la pièce |
| 408 | K300210501 | Ecrou | Disponible | Voir la pièce |
| 409 | K300010619 | Vis | Disponible | Voir la pièce |
| 410 | K300010501 | Vis | Disponible | Voir la pièce |
