Vue Éclatée BV 270 BP
Retrouvez les pièces détachées, références et repères disponibles pour BV 270 BP.

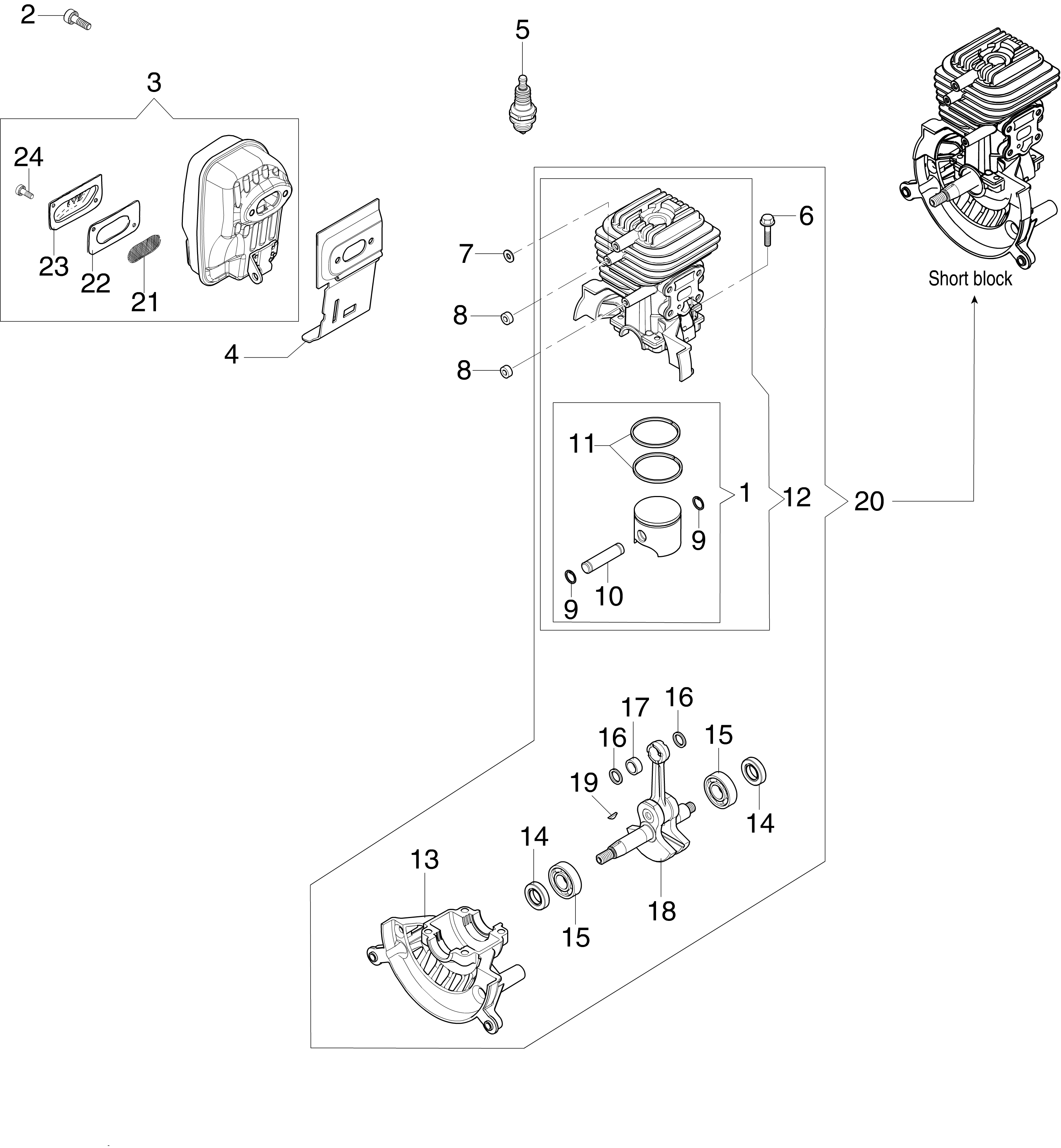

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 56552011A | Piston complet | Disponible | Voir la pièce |
| 2 | 3801068R | Vis | Disponible | Voir la pièce |
| 3 | 56560020CR | Pot compl. | Non reliée | |
| 4 | 56550033R | Deflecteur | Disponible | Voir la pièce |
| 5 | 3055101R | Bougie | Non reliée | |
| 6 | 3801051R | Vis | Disponible | Voir la pièce |
| 7 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 8 | 61170014AR | Entretoise | Disponible | Voir la pièce |
| 8 | 61170014AR | Entretoise | Disponible | Voir la pièce |
| 9 | 093000167R | Bague | Disponible | Voir la pièce |
| 9 | 093000167R | Bague | Disponible | Voir la pièce |
| 10 | 072700045R | Axe piston | Disponible | Voir la pièce |
| 11 | 61050046R | Segment | Non reliée | |
| 12 | 56552012B | Cylindre compl. | Disponible | Voir la pièce |
| 13 | 61240047AR | Carter moteur | Disponible | Voir la pièce |
| 14 | 50272004R | Bague | Disponible | Voir la pièce |
| 14 | 50272004R | Bague | Disponible | Voir la pièce |
| 15 | 3034009R | Roulement | Disponible | Voir la pièce |
| 15 | 3034009R | Roulement | Disponible | Voir la pièce |
| 16 | 074000267AR | Entretoise | Disponible | Voir la pièce |
| 16 | 074000267AR | Entretoise | Disponible | Voir la pièce |
| 17 | 072700046R | Roulement | Disponible | Voir la pièce |
| 18 | 56560001R | Vilebrequin | Disponible | Voir la pièce |
| 19 | 4098232R | Clavette | Disponible | Voir la pièce |
| 20 | 56562009A | Short block | Disponible | Voir la pièce |
| 21 | 56550143R | Cache-flamme | Disponible | Voir la pièce |
| 22 | 56550159R | Joint | Disponible | Voir la pièce |
| 23 | 56560087R | Deflecteur | Disponible | Voir la pièce |
| 24 | 012000028 | Vis | Disponible | Voir la pièce |

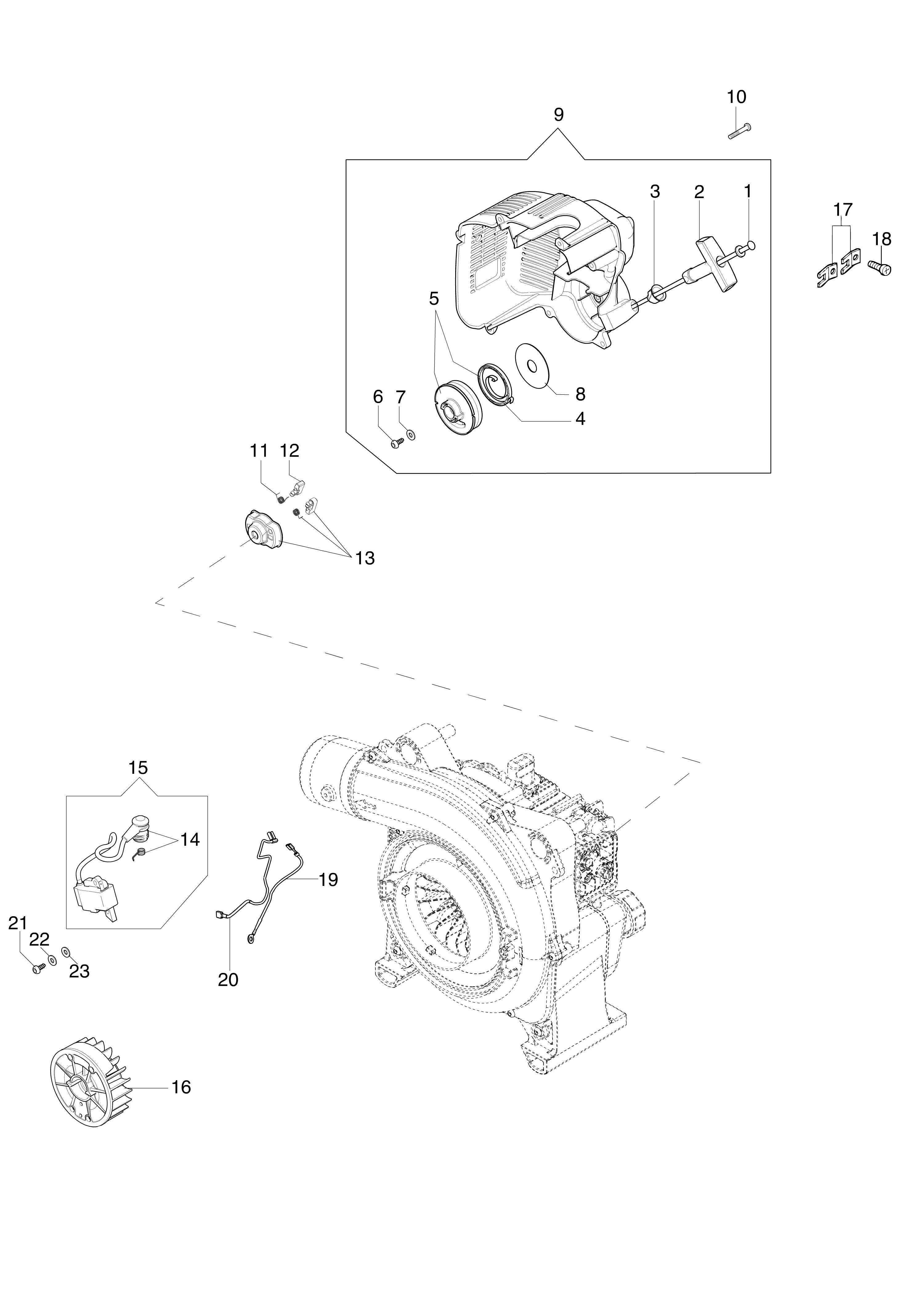

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61070019AR | Cordelette | Disponible | Voir la pièce |
| 2 | 61200015R | Poignée de démarrage | Disponible | Voir la pièce |
| 3 | 072700089R | Bague | Disponible | Voir la pièce |
| 4 | 61070036R | Ressort de démarrage | Disponible | Voir la pièce |
| 5 | 61172004R | Poulie compl. | Disponible | Voir la pièce |
| 6 | 3960070AR | Vis | Disponible | Voir la pièce |
| 7 | 094600054R | Rondelle | Non reliée | |
| 8 | 61170173R | Rondelle | Disponible | Voir la pièce |
| 9 | 56560038AR | Couvercle | Disponible | Voir la pièce |
| 10 | 3960091AR | Vis | Disponible | Voir la pièce |
| 11 | 61070039R | Ressort | Non reliée | |
| 12 | 61070038R | Cliquet | Non reliée | |
| 13 | 56560034R | Entraineur | Disponible | Voir la pièce |
| 14 | 56550222 | Capot et ressort | Disponible | Voir la pièce |
| 15 | 56550145BR | Bobine | Disponible | Voir la pièce |
| 16 | 56550134R | Volant | Disponible | Voir la pièce |
| 17 | 4191069BR | Plaque | Disponible | Voir la pièce |
| 18 | 3960030R | Vis | Disponible | Voir la pièce |
| 19 | 56560055R | Cable | Disponible | Voir la pièce |
| 20 | 56560057R | Cable | Disponible | Voir la pièce |
| 21 | 3801007R | Vis | Disponible | Voir la pièce |
| 22 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 23 | 3916004R | Rondelle | Disponible | Voir la pièce |

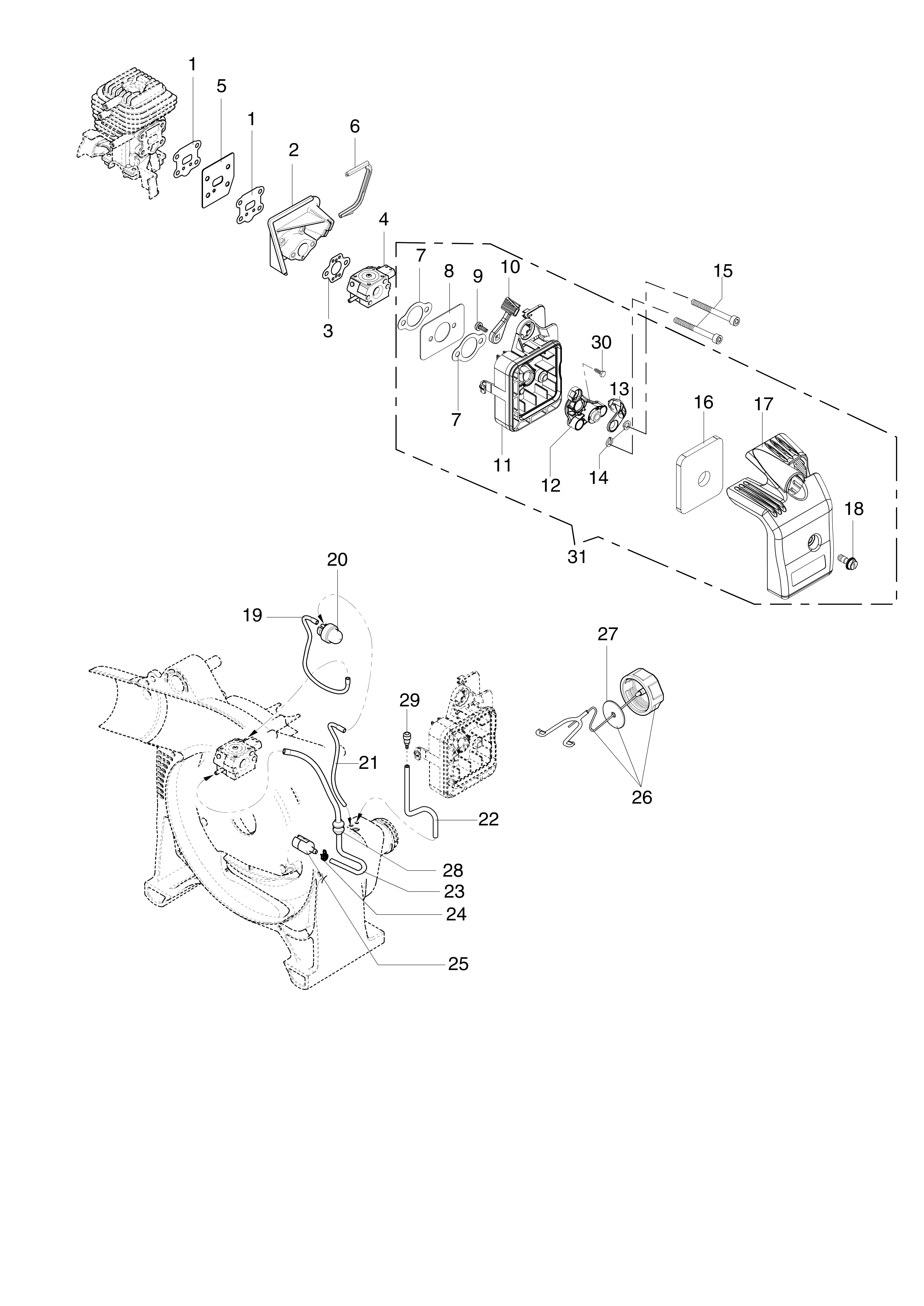

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 56550115R | Joint | Disponible | Voir la pièce |
| 1 | 56550115R | Joint | Disponible | Voir la pièce |
| 2 | 61240009ER | Bride termique | Non reliée | |
| 3 | 61200021AR | Joint | Disponible | Voir la pièce |
| 4 | 2318816BR | Carburateur WT-936A | Disponible | Voir la pièce |
| 5 | 56560079R | Deflecteur | Disponible | Voir la pièce |
| 6 | 56570059R | Joint | Disponible | Voir la pièce |
| 7 | 56570058R | Joint | Disponible | Voir la pièce |
| 7 | 56570058R | Joint | Disponible | Voir la pièce |
| 8 | 56570049R | Flasque | Disponible | Voir la pièce |
| 9 | 3960121R | Vis | Disponible | Voir la pièce |
| 10 | 56570041R | Levier starter | Disponible | Voir la pièce |
| 11 | 56570047AR | Support filtre à air | Disponible | Voir la pièce |
| 12 | 56570043R | Couvercle | Disponible | Voir la pièce |
| 13 | 56570042R | Papillon | Disponible | Voir la pièce |
| 14 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 15 | 3801012R | Vis | Disponible | Voir la pièce |
| 16 | 56570040R | Filtre air flock | Non reliée | |
| 17 | 56570050R | Couvercle filtre aire | Disponible | Voir la pièce |
| 18 | 61330040AR | Vis | Disponible | Voir la pièce |
| 19 | 56570045R | Tuyau | Disponible | Voir la pièce |
| 20 | 2318817R | Air purge | Non reliée | |
| 21 | 3073012R | Tuyau | Disponible | Voir la pièce |
| 22 | 56570046R | Tuyau soupirail | Disponible | Voir la pièce |
| 23 | 56560052R | Flexible a carburant | Disponible | Voir la pièce |
| 24 | 4098377R | Bande | Disponible | Voir la pièce |
| 25 | 61370639R | Filtre mix | Disponible | Voir la pièce |
| 26 | 61070079AR | Bouchon | Disponible | Voir la pièce |
| 27 | 61070006R | Joint | Disponible | Voir la pièce |
| 28 | 4161211R | Passetube | Disponible | Voir la pièce |
| 29 | 61070011AR | Soupape | Disponible | Voir la pièce |
| 30 | 320000004 | Vis | Disponible | Voir la pièce |
| 31 | 56572009 | Kit filtre air | Disponible | Voir la pièce |

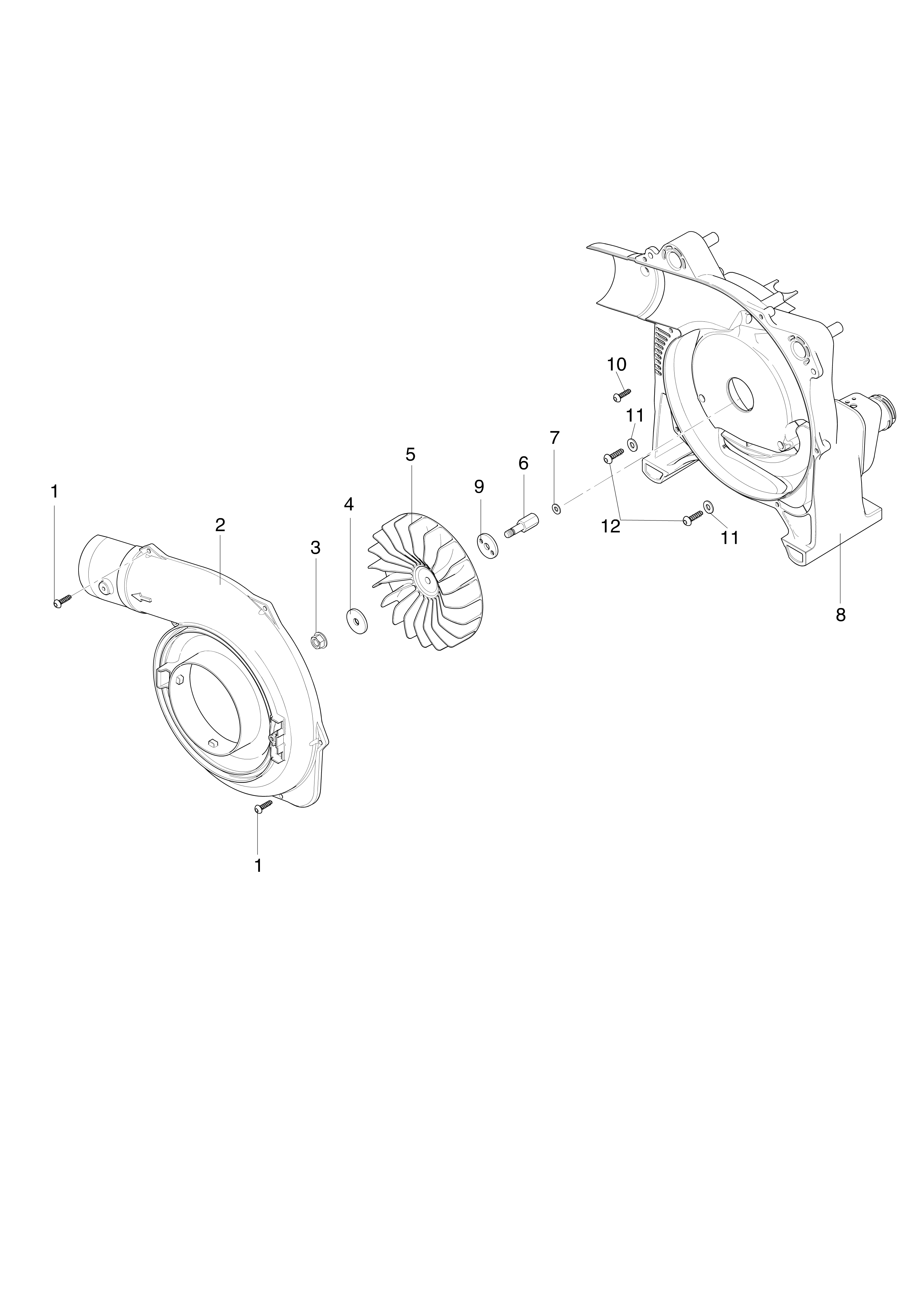

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3960091AR | Vis | Disponible | Voir la pièce |
| 1 | 3960091AR | Vis | Disponible | Voir la pièce |
| 2 | 56560023AR | Carter gauche | Disponible | Voir la pièce |
| 3 | 3980012R | Ecrou | Non reliée | |
| 4 | 56510050R | Rondelle | Disponible | Voir la pièce |
| 5 | 56560010R | Ventilateur | Disponible | Voir la pièce |
| 6 | 56560017R | Tuyau | Disponible | Voir la pièce |
| 7 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 8 | 56572008R | Carter droite | Disponible | Voir la pièce |
| 9 | 56560078R | Rondelle | Disponible | Voir la pièce |
| 10 | 3801013R | Vis | Disponible | Voir la pièce |
| 11 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 11 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 12 | 3801012R | Vis | Disponible | Voir la pièce |

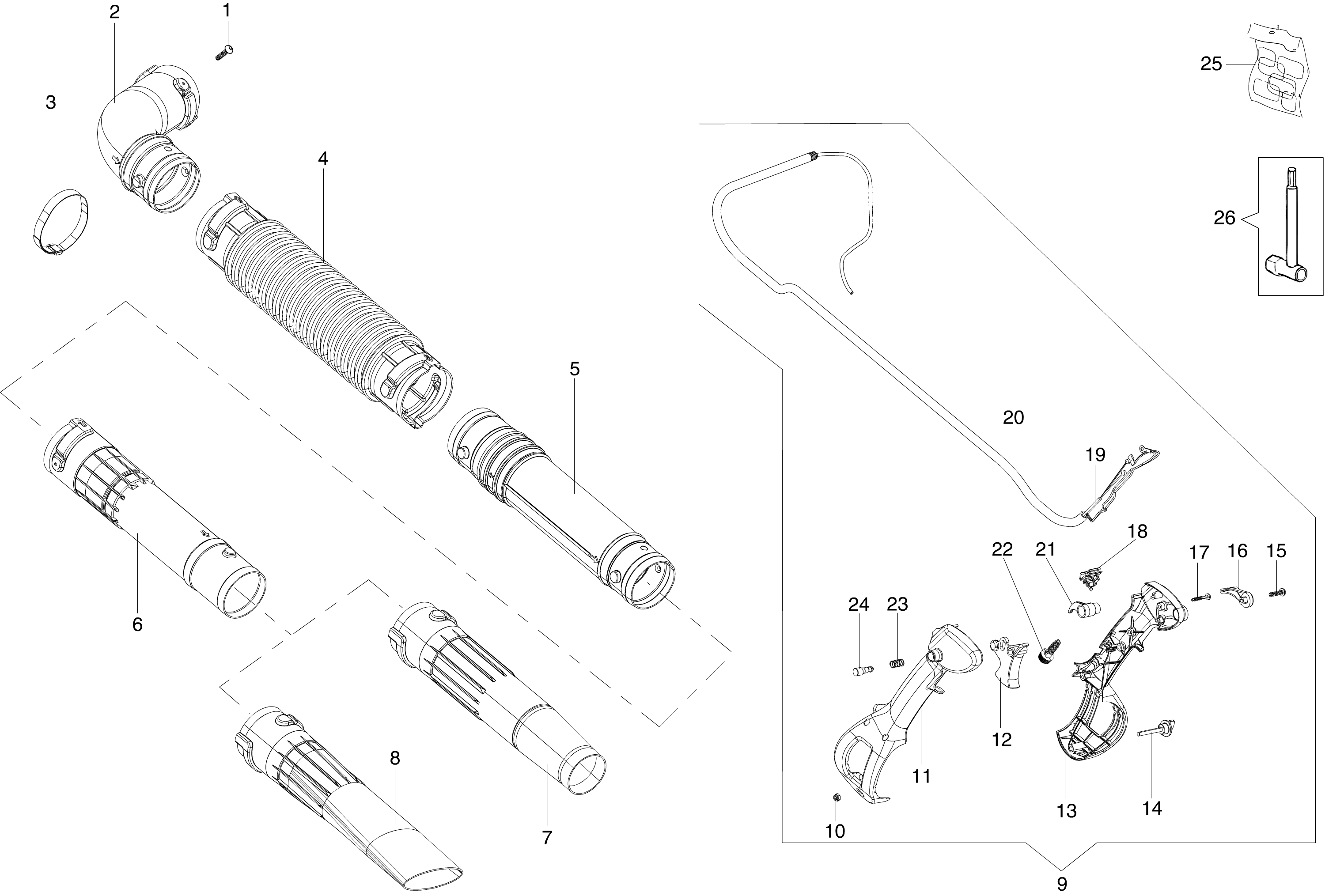

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3960121R | Vis | Disponible | Voir la pièce |
| 2 | 56570008R | Coude | Disponible | Voir la pièce |
| 3 | 56570021R | Bande | Disponible | Voir la pièce |
| 4 | 56570011R | Tuyau | Disponible | Voir la pièce |
| 5 | 56570036R | Tuyau compl. | Disponible | Voir la pièce |
| 6 | 56550127R | Tuyau | Disponible | Voir la pièce |
| 7 | 56550073R | Tuyau | Disponible | Voir la pièce |
| 8 | 56552002A | Tube avec sortie à section en bec de canard | Disponible | Voir la pièce |
| 9 | 56570014R | Poignee complete | Disponible | Voir la pièce |
| 10 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 11 | 56570013R | Demipoignee | Disponible | Voir la pièce |
| 12 | 56550186AR | Accelerateur | Disponible | Voir la pièce |
| 13 | 56570012R | Demipoignee | Disponible | Voir la pièce |
| 14 | 56020159AR | Pommeau | Disponible | Voir la pièce |
| 15 | 3960091AR | Vis | Disponible | Voir la pièce |
| 16 | 56550184R | Levier | Disponible | Voir la pièce |
| 17 | 3960067AR | Vis | Disponible | Voir la pièce |
| 18 | 56570022R | Curseur | Disponible | Voir la pièce |
| 19 | 56570015R | Cable accellerateur | Disponible | Voir la pièce |
| 20 | 56570016R | Câble de masse | Disponible | Voir la pièce |
| 21 | 56560058R | Collier | Disponible | Voir la pièce |
| 22 | 56570032R | Régulateur | Disponible | Voir la pièce |
| 23 | 4100098BR | Ressort | Disponible | Voir la pièce |
| 24 | 56550185R | Interrupteur | Disponible | Voir la pièce |
| 25 | 56570067 | Kit etiquettes | Disponible | Voir la pièce |
| 26 | 56570051R | Kit outils | Disponible | Voir la pièce |

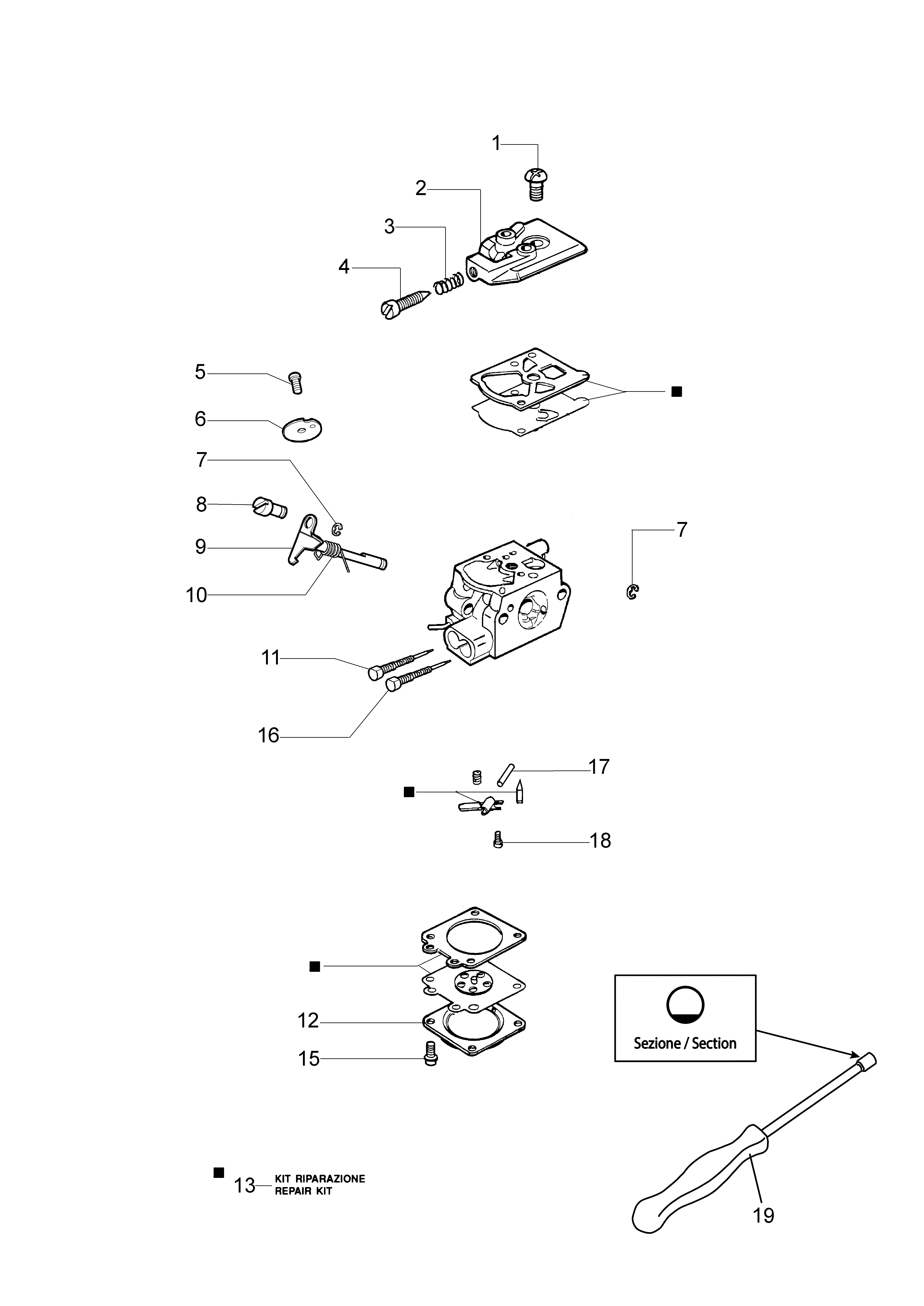

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 003300197 | Vis | Disponible | Voir la pièce |
| 2 | 2318777 | Couvercle | Disponible | Voir la pièce |
| 3 | 094600148 | Ressort | Disponible | Voir la pièce |
| 4 | 074000240 | Vis de reglage | Disponible | Voir la pièce |
| 5 | 50010141 | Vis | Disponible | Voir la pièce |
| 6 | 375100078 | Papillon | Disponible | Voir la pièce |
| 7 | 095000164 | Bague | Disponible | Voir la pièce |
| 7 | 095000164 | Bague | Disponible | Voir la pièce |
| 8 | 2318211 | Pivot | Disponible | Voir la pièce |
| 9 | 2318737 | Arbre | Disponible | Voir la pièce |
| 10 | 072700347 | Ressort | Disponible | Voir la pièce |
| 11 | 2318779 | Vis de reglage MIN | Disponible | Voir la pièce |
| 12 | 2318191 | Couvercle | Disponible | Voir la pièce |
| 13 | 2318671 | Kit réparation | Non reliée | |
| 13 | 2318671 | Kit réparation | Non reliée | |
| 13 | 2318671 | Kit réparation | Non reliée | |
| 13 | 2318671 | Kit réparation | Non reliée | |
| 15 | 035000162 | Vis | Disponible | Voir la pièce |
| 16 | 2318778 | Vis de reglage | Disponible | Voir la pièce |
| 17 | 003300201 | Axe | Disponible | Voir la pièce |
| 18 | 003300202 | Vis | Disponible | Voir la pièce |
| 19 | 3052036R | Tournevis spécial type “D-style” | Disponible | Voir la pièce |

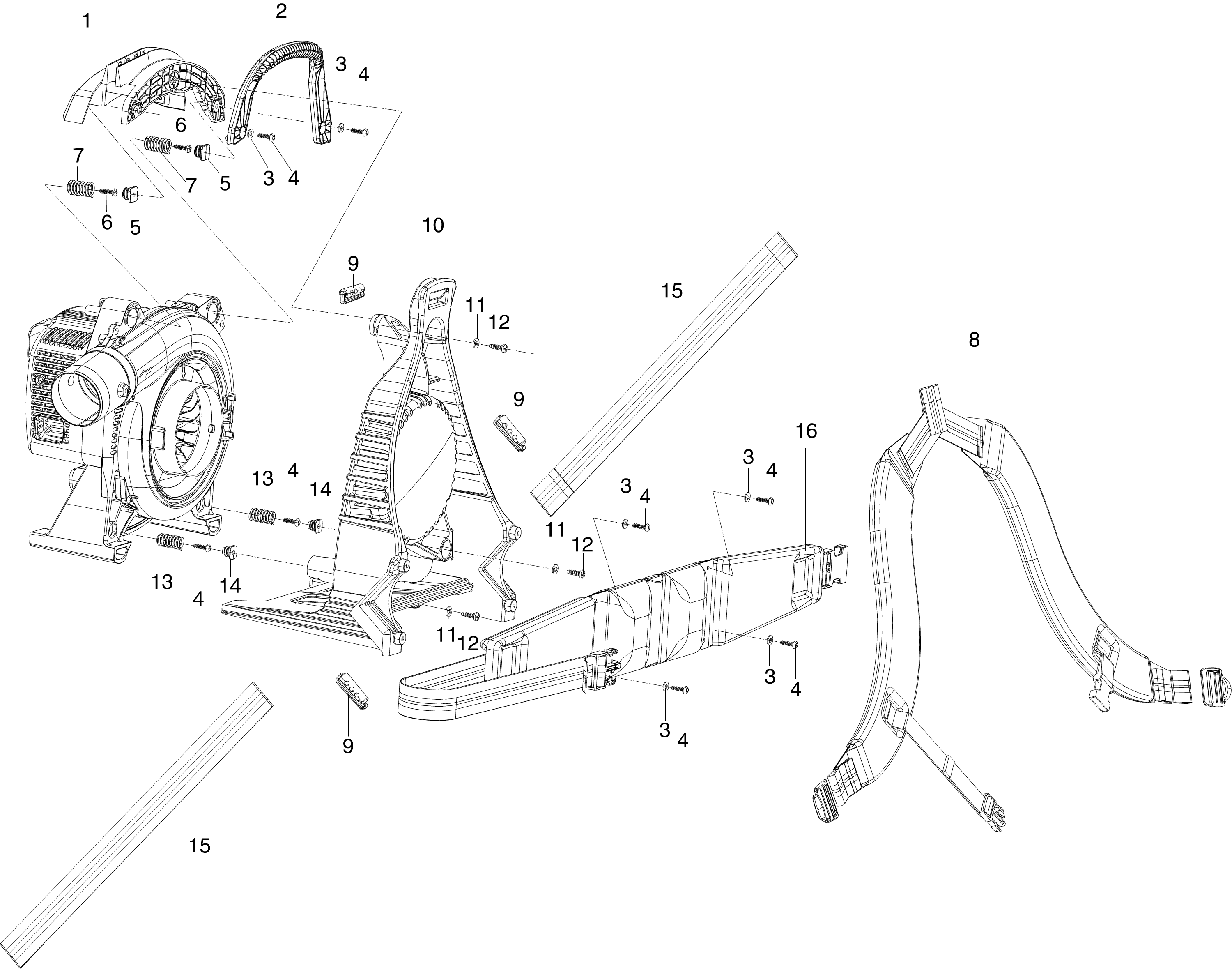

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 56570002R | Support | Disponible | Voir la pièce |
| 2 | 56570020R | Poignee | Disponible | Voir la pièce |
| 3 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 3 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 3 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 3 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 3 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 3 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 4 | 3960091AR | Vis | Disponible | Voir la pièce |
| 4 | 3960091AR | Vis | Disponible | Voir la pièce |
| 4 | 3960091AR | Vis | Disponible | Voir la pièce |
| 4 | 3960091AR | Vis | Disponible | Voir la pièce |
| 4 | 3960091AR | Vis | Disponible | Voir la pièce |
| 4 | 3960091AR | Vis | Disponible | Voir la pièce |
| 4 | 3960091AR | Vis | Disponible | Voir la pièce |
| 4 | 3960091AR | Vis | Disponible | Voir la pièce |
| 5 | 56570019R | Support ressort | Disponible | Voir la pièce |
| 5 | 56570019R | Support ressort | Disponible | Voir la pièce |
| 6 | 3960115R | Vis | Disponible | Voir la pièce |
| 6 | 3960115R | Vis | Disponible | Voir la pièce |
| 7 | 56570018R | Ressort | Disponible | Voir la pièce |
| 7 | 56570018R | Ressort | Disponible | Voir la pièce |
| 8 | 56570004R | Epaule | Disponible | Voir la pièce |
| 9 | 365200150AR | Arrêt | Disponible | Voir la pièce |
| 9 | 365200150AR | Arrêt | Disponible | Voir la pièce |
| 9 | 365200150AR | Arrêt | Disponible | Voir la pièce |
| 10 | 56570003R | Châssis | Disponible | Voir la pièce |
| 11 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 11 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 11 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 12 | 3960099R | Vis | Disponible | Voir la pièce |
| 12 | 3960099R | Vis | Disponible | Voir la pièce |
| 12 | 3960099R | Vis | Disponible | Voir la pièce |
| 13 | 50050047AR | Ressort | Non reliée | |
| 13 | 50050047AR | Ressort | Non reliée | |
| 14 | 50170034R | Support | Disponible | Voir la pièce |
| 14 | 50170034R | Support | Disponible | Voir la pièce |
| 15 | 56570009R | Bande | Disponible | Voir la pièce |
| 15 | 56570009R | Bande | Disponible | Voir la pièce |
| 16 | 56570007R | Protection | Disponible | Voir la pièce |
