Vue Éclatée TDF 60
Retrouvez les pièces détachées, références et repères disponibles pour TDF 60.

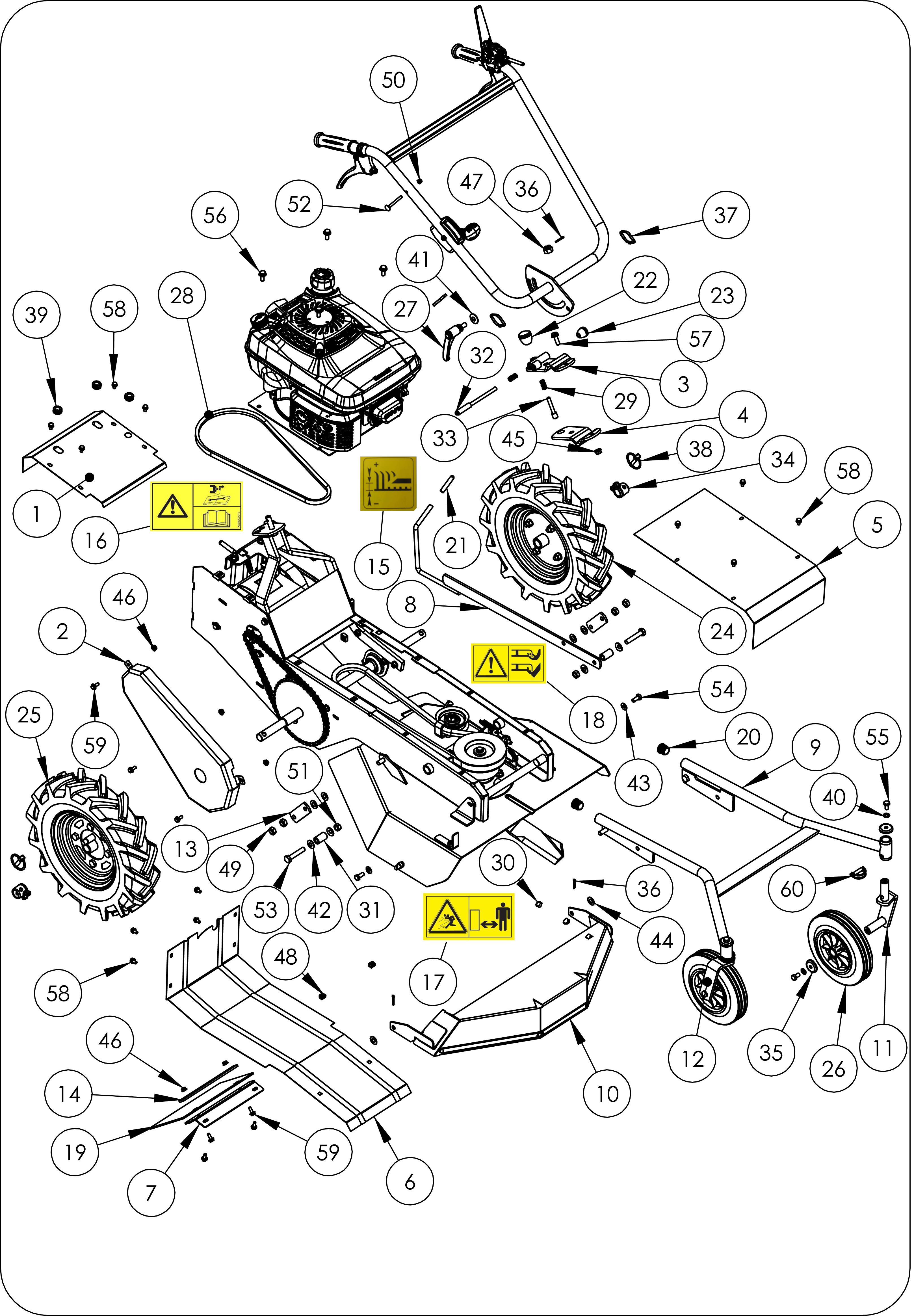

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | KE02051603 | Carter sup. ar. | Disponible | Voir la pièce |
| 2 | KE02051601 | Carter de chaîne | Disponible | Voir la pièce |
| 3 | KE02030208 | Plaque règlage mancheron | Disponible | Voir la pièce |
| 4 | KE02030207 | Plaque serrage mancheron | Disponible | Voir la pièce |
| 5 | KD02042603 | Capot avant orange | Disponible | Voir la pièce |
| 6 | KD02041601 | Carter inf. ar. | Disponible | Voir la pièce |
| 7 | KD02040202 | Fixation bavette | Disponible | Voir la pièce |
| 8 | KD02040201 | Levier relevage | Disponible | Voir la pièce |
| 9 | KD02031104 | Train avant | Disponible | Voir la pièce |
| 10 | KD02031103 | Volet | Disponible | Voir la pièce |
| 11 | KD02030203 | Chape de roue gauche | Disponible | Voir la pièce |
| 12 | KD02030202 | Chape de roue droite | Disponible | Voir la pièce |
| 13 | KD02010210 | Plat règlage hauteur | Disponible | Voir la pièce |
| 14 | KD02010203 | Plat fixation bavette | Disponible | Voir la pièce |
| 15 | K503000023 | AUTOCOLLANT HAUTEUR DE COUPE | Disponible | Voir la pièce |
| 16 | K503000015 | AUTOCOLLANT | Disponible | Voir la pièce |
| 17 | K503000003 | AUTOCOLLANT DISTANCE DE SECURITE | Disponible | Voir la pièce |
| 18 | K503000002 | Autocollant "Danger" | Disponible | Voir la pièce |
| 19 | K342000003 | Bavette arrière | Disponible | Voir la pièce |
| 20 | K341000021 | Bouchon | Disponible | Voir la pièce |
| 21 | K341000012 | Embout | Disponible | Voir la pièce |
| 22 | K341000004 | Boule | Disponible | Voir la pièce |
| 23 | K341000002 | Boule | Disponible | Voir la pièce |
| 24 | K309000025 | Roue gauche | Disponible | Voir la pièce |
| 25 | K309000020 | Roue droite | Disponible | Voir la pièce |
| 26 | K309000008 | Roue | Disponible | Voir la pièce |
| 27 | K307010006 | Poignée débrayage | Disponible | Voir la pièce |
| 28 | K306030045 | Courroie | Non reliée | |
| 29 | K305020003 | Ressort compression | Disponible | Voir la pièce |
| 30 | K305010005 | Ressort traction | Disponible | Voir la pièce |
| 31 | K302020017 | ENTRETOISE | Disponible | Voir la pièce |
| 32 | K302010023 | Axe épaulée | Disponible | Voir la pièce |
| 33 | K302010012 | Axe positionnement | Disponible | Voir la pièce |
| 34 | K302000005 | Butée | Disponible | Voir la pièce |
| 35 | K302000001 | Rondelle protection | Disponible | Voir la pièce |
| 36 | K301100002 | Goupille | Disponible | Voir la pièce |
| 36 | K301100002 | Goupille | Disponible | Voir la pièce |
| 37 | K301060001 | COLLIER PLASTIQUE | Disponible | Voir la pièce |
| 38 | K301050001 | Clips | Disponible | Voir la pièce |
| 39 | K301000005 | PASSE FIL | Disponible | Voir la pièce |
| 40 | K300440801 | Rondelle | Disponible | Voir la pièce |
| 41 | K300431002 | Rondelle | Disponible | Voir la pièce |
| 42 | K300431001 | RONDELLE CONTACT | Disponible | Voir la pièce |
| 43 | K300430801 | RONDELLE CONTACT | Disponible | Voir la pièce |
| 44 | K300401101 | Rondelle | Disponible | Voir la pièce |
| 45 | K300260801 | ECROU H | Disponible | Voir la pièce |
| 46 | K300260601 | ECROU | Disponible | Voir la pièce |
| 46 | K300260601 | ECROU | Disponible | Voir la pièce |
| 47 | K300231201 | Ecrou | Disponible | Voir la pièce |
| 48 | K300230601 | Ecrou | Disponible | Voir la pièce |
| 49 | K300211001 | ECROU FREIN | Disponible | Voir la pièce |
| 50 | K300210601 | ECROU FREIN | Disponible | Voir la pièce |
| 51 | K300201001 | ECROU | Disponible | Voir la pièce |
| 52 | K300080607 | Boulon | Disponible | Voir la pièce |
| 53 | K300011001 | Vis | Disponible | Voir la pièce |
| 54 | K300010815 | VIS | Disponible | Voir la pièce |
| 55 | K300010814 | Vis | Disponible | Voir la pièce |
| 56 | K300010802 | VIS | Disponible | Voir la pièce |
| 57 | K300010801 | VIS | Disponible | Voir la pièce |
| 58 | K300010617 | Vis | Disponible | Voir la pièce |
| 58 | K300010617 | Vis | Disponible | Voir la pièce |
| 58 | K300010617 | Vis | Disponible | Voir la pièce |
| 59 | K300010601 | Vis | Disponible | Voir la pièce |
| 59 | K300010601 | Vis | Disponible | Voir la pièce |
| 60 | K003000307 | Goupille | Disponible | Voir la pièce |

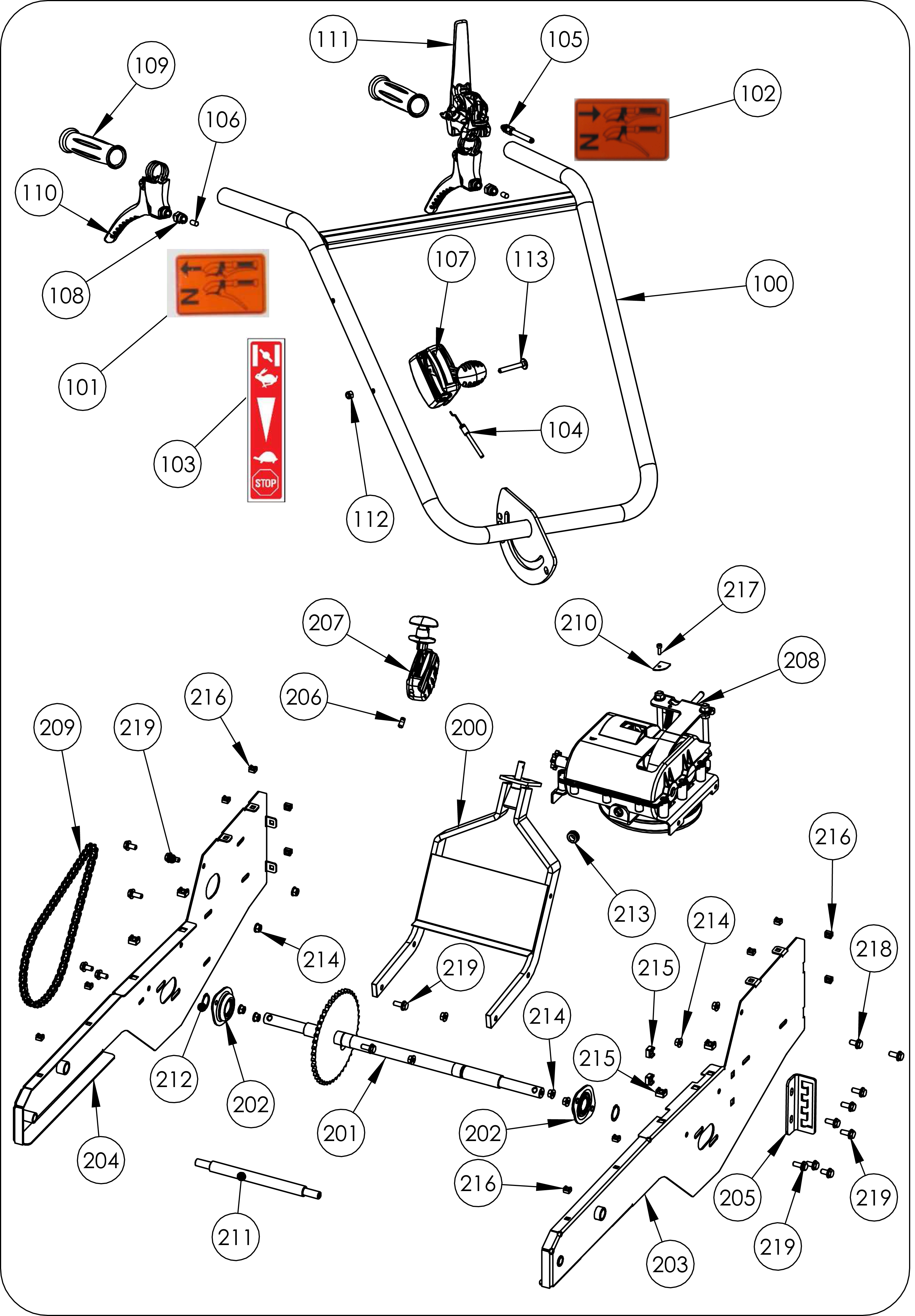

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 100 | KF02031103 | Mancheron | Non reliée | |
| 101 | K503000040 | Autocollant Avancement | Disponible | Voir la pièce |
| 102 | K503000039 | Autocollant Marche ar. | Disponible | Voir la pièce |
| 103 | K503000005 | Autocollant Accel. Stop-Starter | Disponible | Voir la pièce |
| 104 | K308040012 | Câble gaz | Disponible | Voir la pièce |
| 105 | K308020007 | Câble embr. | Disponible | Voir la pièce |
| 106 | K308010025 | Câble Mav-Mar | Disponible | Voir la pièce |
| 107 | K307020010 | POIGNEE GAZ | Disponible | Voir la pièce |
| 108 | K307020007 | ARRET DE GAINE | Non reliée | |
| 109 | K307020005 | POIGNEE CAOUTCHOUC | Disponible | Voir la pièce |
| 110 | K307010024 | Levier | Disponible | Voir la pièce |
| 111 | K307010014 | Levier + sécurité | Disponible | Voir la pièce |
| 112 | K300210601 | ECROU FREIN | Disponible | Voir la pièce |
| 113 | K300080603 | VIS | Disponible | Voir la pièce |
| 200 | KF02011604 | Support mancheron | Disponible | Voir la pièce |
| 201 | KF02010205 | Arbre-pignon transmission | Disponible | Voir la pièce |
| 202 | KE01010001 | Palier avec rlt | Disponible | Voir la pièce |
| 202 | KE01010001 | Palier avec rlt | Disponible | Voir la pièce |
| 203 | KD02042602 | Flanc gauche orange | Disponible | Voir la pièce |
| 204 | KD02042601 | Flanc droit orange | Disponible | Voir la pièce |
| 205 | KD02011602 | Crémaillère | Disponible | Voir la pièce |
| 206 | K308010027 | Câble variateur | Non reliée | |
| 207 | K307020015 | Manette variateur | Disponible | Voir la pièce |
| 208 | K306040023 | Boitier | Disponible | Voir la pièce |
| 209 | K306020018 | Chaine | Disponible | Voir la pièce |
| 210 | K304000450 | Platine câble | Disponible | Voir la pièce |
| 211 | K302010036 | Axe rotation | Disponible | Voir la pièce |
| 212 | K301070007 | Circlips | Disponible | Voir la pièce |
| 213 | K301000005 | PASSE FIL | Disponible | Voir la pièce |
| 214 | K300260801 | ECROU H | Disponible | Voir la pièce |
| 214 | K300260801 | ECROU H | Disponible | Voir la pièce |
| 214 | K300260801 | ECROU H | Disponible | Voir la pièce |
| 215 | K300230802 | ECROU | Disponible | Voir la pièce |
| 215 | K300230802 | ECROU | Disponible | Voir la pièce |
| 216 | K300230601 | Ecrou | Disponible | Voir la pièce |
| 216 | K300230601 | Ecrou | Disponible | Voir la pièce |
| 216 | K300230601 | Ecrou | Disponible | Voir la pièce |
| 217 | K300020502 | Vis | Disponible | Voir la pièce |
| 218 | K300010830 | Vis | Disponible | Voir la pièce |
| 219 | K300010802 | VIS | Disponible | Voir la pièce |
| 219 | K300010802 | VIS | Disponible | Voir la pièce |
| 219 | K300010802 | VIS | Disponible | Voir la pièce |
| 219 | K300010802 | VIS | Disponible | Voir la pièce |

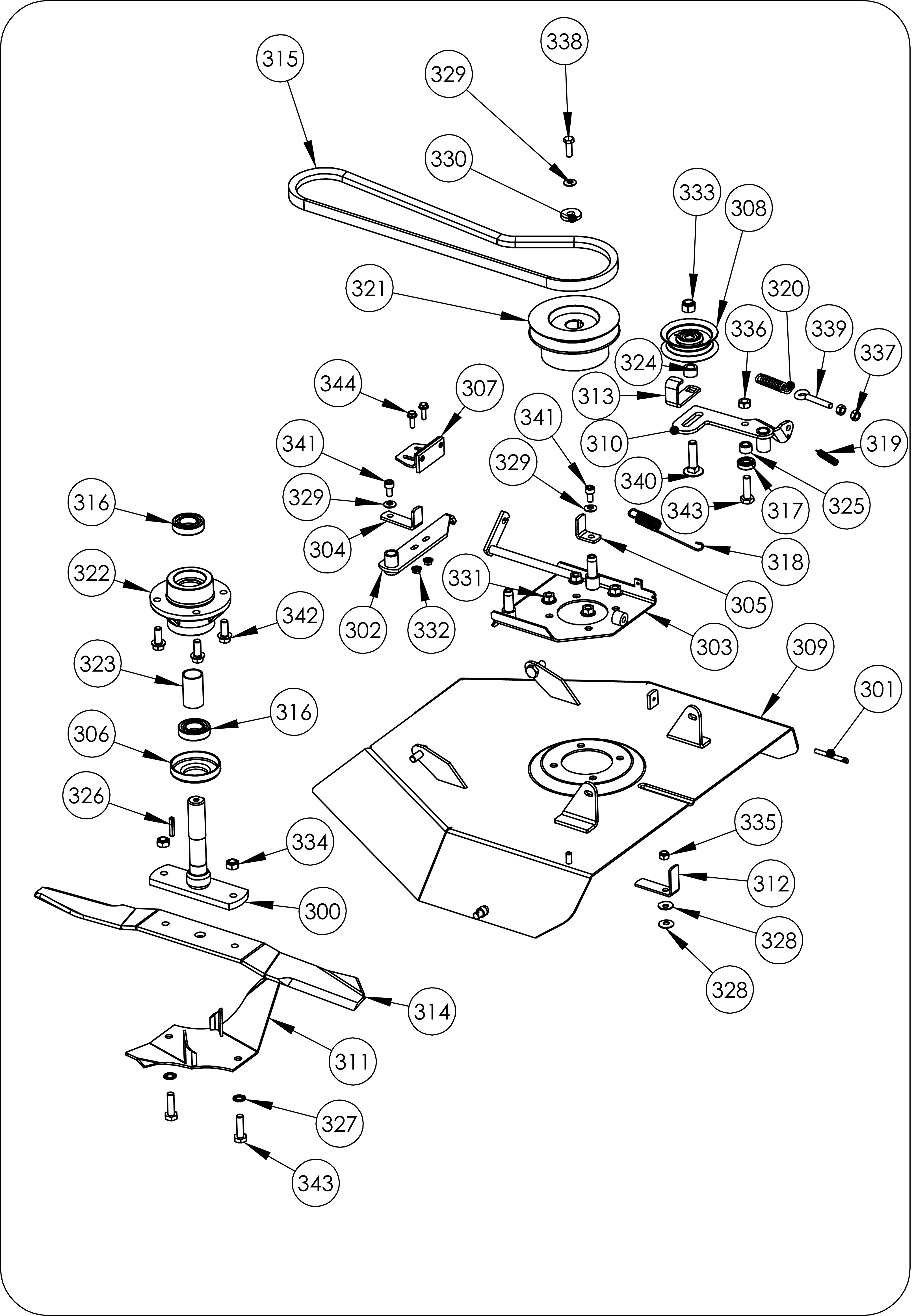

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 300 | KE04020025 | ARBRE PORTE LAME | Disponible | Voir la pièce |
| 301 | KE04010018 | Vis | Disponible | Voir la pièce |
| 302 | KE02020206 | Levier frein | Disponible | Voir la pièce |
| 303 | KE02020204 | Platine embr. Frein | Disponible | Voir la pièce |
| 304 | KE02020203 | Patte guidage | Disponible | Voir la pièce |
| 305 | KE02020202 | Patte guidage gauche | Disponible | Voir la pièce |
| 306 | KE02010208 | PROTECTION MOYEU | Disponible | Voir la pièce |
| 307 | KE01020014 | Garniture frein | Disponible | Voir la pièce |
| 308 | KD03010001 | Galet | Disponible | Voir la pièce |
| 309 | KD02041101 | Coupole | Disponible | Voir la pièce |
| 310 | KD02020203 | Levier embrayage | Disponible | Voir la pièce |
| 311 | KD02011601 | Ejecteur | Disponible | Voir la pièce |
| 312 | KD02010212 | Plat verrou | Disponible | Voir la pièce |
| 313 | KD02010209 | Plat galet | Disponible | Voir la pièce |
| 314 | K320020007 | Lame | Disponible | Voir la pièce |
| 315 | K306030023 | Courroie | Non reliée | |
| 316 | K306010016 | ROULEMENT | Disponible | Voir la pièce |
| 316 | K306010016 | ROULEMENT | Disponible | Voir la pièce |
| 317 | K306010014 | Roulement | Disponible | Voir la pièce |
| 318 | K305010010 | Ressort | Disponible | Voir la pièce |
| 319 | K305010009 | Ressort | Disponible | Voir la pièce |
| 320 | K305010008 | Ressort | Disponible | Voir la pièce |
| 321 | K302030086 | Poulie frein | Disponible | Voir la pièce |
| 322 | K302030012 | MOYEU | Disponible | Voir la pièce |
| 323 | K302020085 | TUBE ENTRETOISE PALIER LAME | Disponible | Voir la pièce |
| 324 | K302020049 | Entretoise | Disponible | Voir la pièce |
| 325 | K302020028 | Entretoise | Disponible | Voir la pièce |
| 326 | K301040014 | CLAVETTE CARREE | Disponible | Voir la pièce |
| 327 | K300441001 | RONDELLE | Disponible | Voir la pièce |
| 328 | K300430802 | RONDELLE CONTACT LARGE | Disponible | Voir la pièce |
| 328 | K300430802 | RONDELLE CONTACT LARGE | Disponible | Voir la pièce |
| 329 | K300430801 | RONDELLE CONTACT | Disponible | Voir la pièce |
| 329 | K300430801 | RONDELLE CONTACT | Disponible | Voir la pièce |
| 329 | K300430801 | RONDELLE CONTACT | Disponible | Voir la pièce |
| 330 | K300401103 | RONDELLE | Disponible | Voir la pièce |
| 331 | K300261001 | Ecrou | Disponible | Voir la pièce |
| 332 | K300260601 | ECROU | Disponible | Voir la pièce |
| 333 | K300211201 | ECROU FREIN | Disponible | Voir la pièce |
| 334 | K300211001 | ECROU FREIN | Disponible | Voir la pièce |
| 335 | K300210801 | ECROU FREIN | Non reliée | |
| 336 | K300201001 | ECROU | Disponible | Voir la pièce |
| 337 | K300200801 | Ecrou | Disponible | Voir la pièce |
| 338 | K300090804 | VIS H | Disponible | Voir la pièce |
| 339 | K300090801 | Piton | Disponible | Voir la pièce |
| 340 | K300081201 | Vis | Disponible | Voir la pièce |
| 341 | K300020801 | Vis | Disponible | Voir la pièce |
| 341 | K300020801 | Vis | Disponible | Voir la pièce |
| 342 | K300011025 | Vis | Disponible | Voir la pièce |
| 343 | K300011010 | VIS | Disponible | Voir la pièce |
| 343 | K300011010 | VIS | Disponible | Voir la pièce |
| 344 | K300010619 | Vis | Disponible | Voir la pièce |

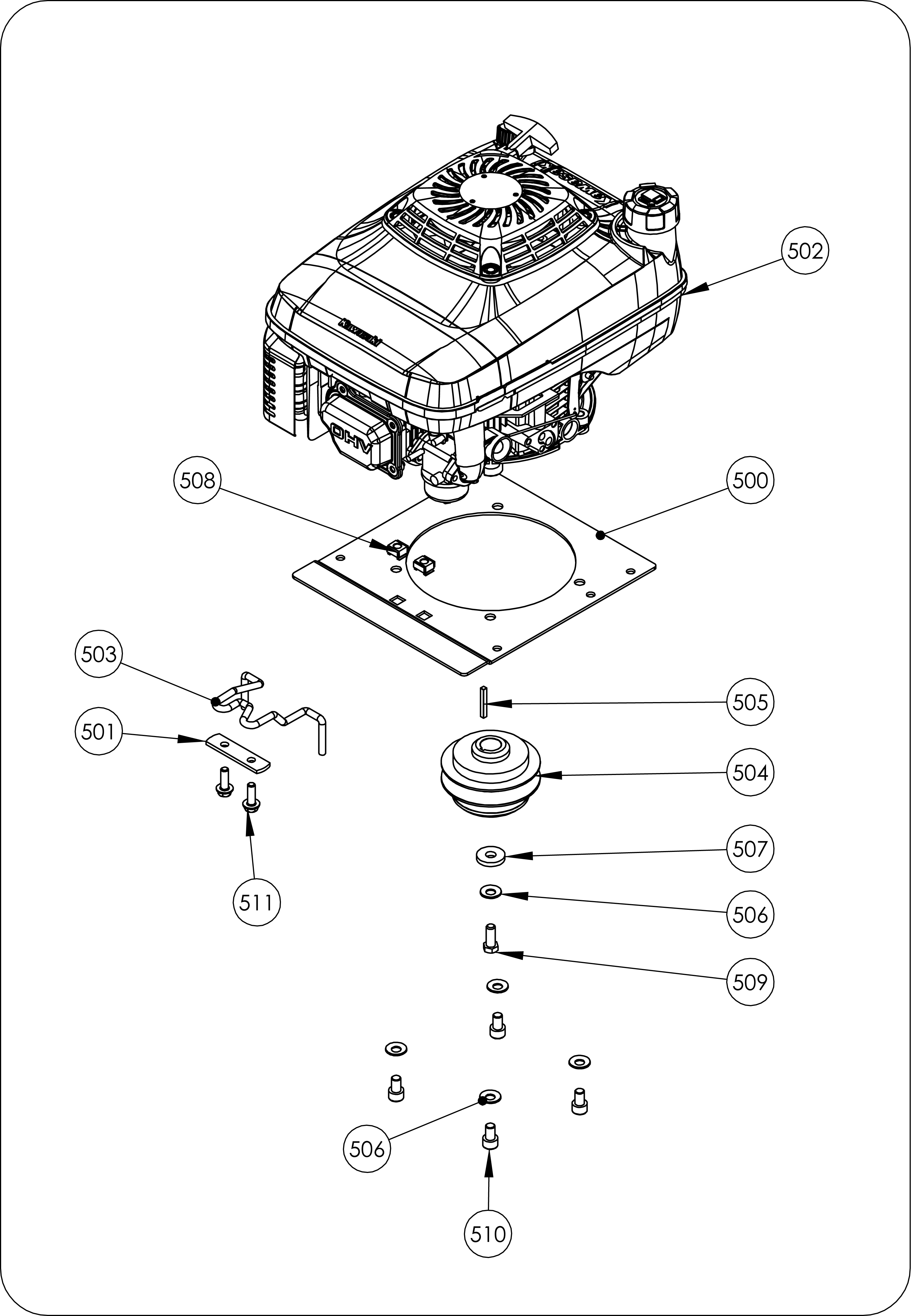

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 500 | KF02011608 | Support moteur | Disponible | Voir la pièce |
| 501 | KE02020211 | Plaquette | Disponible | Voir la pièce |
| 502 | K330050101 | Moteur | Disponible | Voir la pièce |
| 503 | K305030007 | Guide | Disponible | Voir la pièce |
| 504 | K302030093 | Poulie moteur | Disponible | Voir la pièce |
| 505 | K301040002 | CLAVETTE | Disponible | Voir la pièce |
| 506 | K300431001 | RONDELLE CONTACT | Disponible | Voir la pièce |
| 506 | K300431001 | RONDELLE CONTACT | Disponible | Voir la pièce |
| 507 | K300401103 | RONDELLE | Disponible | Voir la pièce |
| 508 | K300230802 | ECROU | Disponible | Voir la pièce |
| 509 | K300060302 | Vis | Disponible | Voir la pièce |
| 510 | K300021004 | Vis | Disponible | Voir la pièce |
| 511 | K300010801 | VIS | Disponible | Voir la pièce |

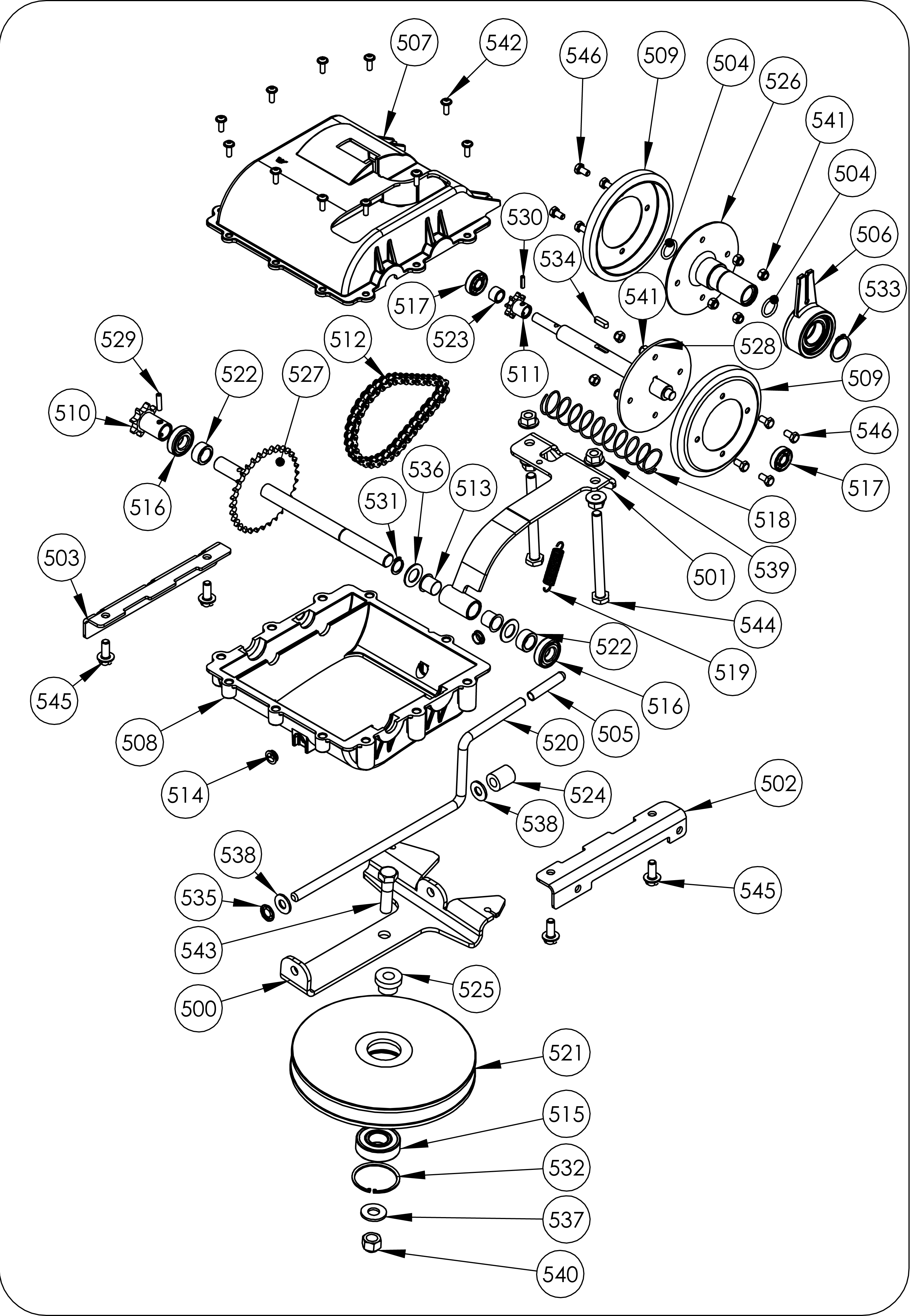

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 500 | KE02050204 | Balancier | Disponible | Voir la pièce |
| 501 | KE02050203 | Frein | Disponible | Voir la pièce |
| 502 | KE02050202 | Support gauche | Disponible | Voir la pièce |
| 503 | KE02050201 | Support droit | Disponible | Voir la pièce |
| 504 | K342000012 | Joint | Disponible | Voir la pièce |
| 504 | K342000012 | Joint | Disponible | Voir la pièce |
| 505 | K341000012 | Embout | Disponible | Voir la pièce |
| 506 | K340000047 | Fourchette | Disponible | Voir la pièce |
| 507 | K340000046 | Carter sup. | Disponible | Voir la pièce |
| 508 | K340000045 | Carter inf. | Disponible | Voir la pièce |
| 509 | K306060001 | Rondelle | Disponible | Voir la pièce |
| 509 | K306060001 | Rondelle | Disponible | Voir la pièce |
| 510 | K306050027 | Pignon | Disponible | Voir la pièce |
| 511 | K306050025 | Pignon | Disponible | Voir la pièce |
| 512 | K306020019 | Chaîne | Non reliée | |
| 513 | K306010042 | Bague | Disponible | Voir la pièce |
| 514 | K306010041 | Roulement | Disponible | Voir la pièce |
| 515 | K306010040 | Roulement | Disponible | Voir la pièce |
| 516 | K306010039 | Roulement | Disponible | Voir la pièce |
| 516 | K306010039 | Roulement | Disponible | Voir la pièce |
| 517 | K306010014 | Roulement | Disponible | Voir la pièce |
| 517 | K306010014 | Roulement | Disponible | Voir la pièce |
| 518 | K305020010 | Ressort | Disponible | Voir la pièce |
| 519 | K305010020 | Ressort | Disponible | Voir la pièce |
| 520 | K305000051 | Manette frein | Disponible | Voir la pièce |
| 521 | K303010007 | Poulie | Disponible | Voir la pièce |
| 522 | K302020098 | Entretoise | Disponible | Voir la pièce |
| 522 | K302020098 | Entretoise | Disponible | Voir la pièce |
| 523 | K302020097 | Entretoise | Disponible | Voir la pièce |
| 524 | K302020096 | Entretoise | Disponible | Voir la pièce |
| 525 | K302010088 | Axe de poulie | Disponible | Voir la pièce |
| 526 | K302010087 | Moyeu | Disponible | Voir la pièce |
| 527 | K302010086 | Arbre sortie | Disponible | Voir la pièce |
| 528 | K302010085 | Arbre variateur | Disponible | Voir la pièce |
| 529 | K301090011 | Goupille | Disponible | Voir la pièce |
| 530 | K301090010 | Goupille | Disponible | Voir la pièce |
| 531 | K301070015 | Circlips | Disponible | Voir la pièce |
| 532 | K301070010 | Circlips | Disponible | Voir la pièce |
| 533 | K301070007 | Circlips | Disponible | Voir la pièce |
| 534 | K301040018 | Clavette | Disponible | Voir la pièce |
| 535 | K300461001 | Rondelle | Disponible | Voir la pièce |
| 536 | K300401502 | Rondelle | Disponible | Voir la pièce |
| 537 | K300401201 | Rondelle | Disponible | Voir la pièce |
| 538 | K300401001 | Rondelle | Disponible | Voir la pièce |
| 538 | K300401001 | Rondelle | Disponible | Voir la pièce |
| 539 | K300261001 | Ecrou | Disponible | Voir la pièce |
| 540 | K300211201 | ECROU FREIN | Disponible | Voir la pièce |
| 541 | K300210601 | ECROU FREIN | Disponible | Voir la pièce |
| 541 | K300210601 | ECROU FREIN | Disponible | Voir la pièce |
| 542 | K300080502 | Vis | Disponible | Voir la pièce |
| 543 | K300011211 | Vis | Disponible | Voir la pièce |
| 544 | K300011031 | Vis | Disponible | Voir la pièce |
| 545 | K300010802 | VIS | Disponible | Voir la pièce |
| 545 | K300010802 | VIS | Disponible | Voir la pièce |
| 546 | K300010624 | Vis | Disponible | Voir la pièce |
| 546 | K300010624 | Vis | Disponible | Voir la pièce |
