Vue Éclatée HT 22 S
Retrouvez les pièces détachées, références et repères disponibles pour HT 22 S.

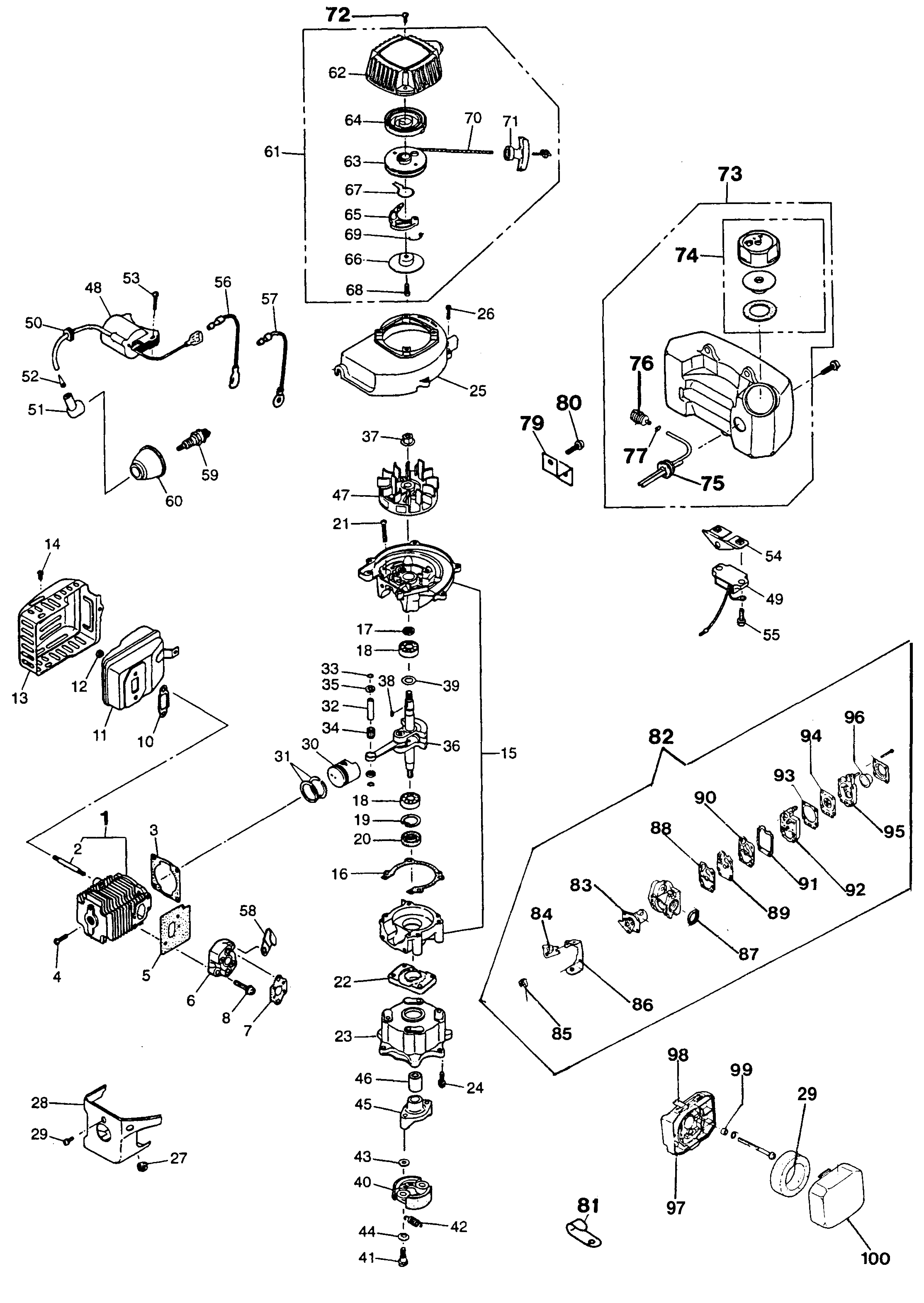

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | Z114012100 | Cylindre | Disponible | Voir la pièce |
| 2 | Z114012150 | Goujon | Disponible | Voir la pièce |
| 3 | Z114013121 | Joint | Disponible | Voir la pièce |
| 4 | Z331012281 | Vis | Disponible | Voir la pièce |
| 5 | Z175013150 | Joint | Disponible | Voir la pièce |
| 6 | Z175013161 | Bride termique | Disponible | Voir la pièce |
| 7 | Z175013131 | Joint | Disponible | Voir la pièce |
| 8 | Z026030520 | Vis | Disponible | Voir la pièce |
| 10 | Z114013140 | Joint | Disponible | Voir la pièce |
| 11 | Z175315110 | Pot | Disponible | Voir la pièce |
| 12 | Z332015310 | Ecrou | Disponible | Voir la pièce |
| 13 | Z175115210 | Couvre-pot | Disponible | Voir la pièce |
| 14 | Z026020408 | Vis | Disponible | Voir la pièce |
| 15 | Z177221101 | Carter moteur | Disponible | Voir la pièce |
| 16 | Z114021141 | Joint | Disponible | Voir la pièce |
| 17 | Z114021210 | Bague | Disponible | Voir la pièce |
| 18 | Z603006001 | Roulement | Disponible | Voir la pièce |
| 18 | Z603006001 | Roulement | Disponible | Voir la pièce |
| 19 | Z406502812 | Bague seeger | Disponible | Voir la pièce |
| 20 | Z185021220 | Bague | Disponible | Voir la pièce |
| 21 | Z125230530 | Vis | Disponible | Voir la pièce |
| 22 | Z173152150 | Entretoise | Disponible | Voir la pièce |
| 23 | Z560052110 | Cloche embrayage | Disponible | Voir la pièce |
| 24 | Z026330530 | Vis | Disponible | Voir la pièce |
| 25 | Z173131110 | Carter | Disponible | Voir la pièce |
| 26 | Z125230414 | Vis | Disponible | Voir la pièce |
| 27 | Z154071220 | Passe-cable | Disponible | Voir la pièce |
| 28 | Z114032211 | Couvercle | Disponible | Voir la pièce |
| 29 | Z175082020 | Filtre aire | Disponible | Voir la pièce |
| 29 | Z175082020 | Filtre aire | Disponible | Voir la pièce |
| 30 | Z560041111 | Piston | Disponible | Voir la pièce |
| 31 | Z110041210 | Segment | Disponible | Voir la pièce |
| 32 | Z110141310 | Goupille | Disponible | Voir la pièce |
| 33 | Z126041320 | Bague | Disponible | Voir la pièce |
| 34 | Z114041330 | Roulement | Disponible | Voir la pièce |
| 35 | Z110141340 | Rondelle | Disponible | Voir la pièce |
| 36 | Z171642000 | Vilebrequin | Disponible | Voir la pièce |
| 37 | Z165043230 | Ecrou | Disponible | Voir la pièce |
| 38 | Z100043240 | Clavette | Disponible | Voir la pièce |
| 39 | Z114043250 | Entretoise | Disponible | Voir la pièce |
| 40 | Z114051111 | Kit masselotes | Disponible | Voir la pièce |
| 41 | Z114051250 | Vis | Disponible | Voir la pièce |
| 42 | Z197051221 | Ressort | Disponible | Voir la pièce |
| 43 | Z114051230 | Rondelle | Disponible | Voir la pièce |
| 44 | Z197051241 | Rondelle | Disponible | Voir la pièce |
| 45 | Z173151310 | Entraineur | Disponible | Voir la pièce |
| 46 | Z173151320 | Bague | Disponible | Voir la pièce |
| 47 | Z175071110 | Volant | Disponible | Voir la pièce |
| 48 | Z175071120 | Bobine | Disponible | Voir la pièce |
| 49 | Z175071500 | Module | Disponible | Voir la pièce |
| 50 | Z114072110 | Passe-cable | Disponible | Voir la pièce |
| 51 | Z110072213 | Capot de bougie | Disponible | Voir la pièce |
| 52 | Z190072120 | Ressort | Disponible | Voir la pièce |
| 53 | Z125230420 | Vis | Disponible | Voir la pièce |
| 54 | Z175072241 | Plaquette | Disponible | Voir la pièce |
| 55 | Z026020512 | Vis | Disponible | Voir la pièce |
| 56 | Z173172140 | Cable | Disponible | Voir la pièce |
| 57 | Z173172150 | Cable | Disponible | Voir la pièce |
| 58 | Z114072231 | Bande | Disponible | Voir la pièce |
| 59 | Z111573111 | Bougie | Disponible | Voir la pièce |
| 60 | Z133371220 | Carter embrague | Disponible | Voir la pièce |
| 61 | Z114075101 | Demarrage complet | Non reliée | |
| 62 | Z114075112 | Demarrage complet | Disponible | Voir la pièce |
| 63 | Z114075211 | Poulie | Non reliée | |
| 64 | Z113075220 | Ressort | Disponible | Voir la pièce |
| 65 | Z113075230 | Ecrou | Disponible | Voir la pièce |
| 66 | Z113075241 | Rondelle | Disponible | Voir la pièce |
| 67 | Z113075251 | Ressort | Disponible | Voir la pièce |
| 68 | Z113075260 | Vis | Disponible | Voir la pièce |
| 69 | Z114075270 | Ressort | Disponible | Voir la pièce |
| 70 | Z114075311 | Cordelette | Disponible | Voir la pièce |
| 71 | Z114075320 | Poignee | Disponible | Voir la pièce |
| 72 | Z026030412 | Vis | Disponible | Voir la pièce |
| 73 | Z175185008 | Réservoir mix | Disponible | Voir la pièce |
| 74 | Z160185201 | Bouchon | Disponible | Voir la pièce |
| 75 | Z175085600 | Tuyau | Disponible | Voir la pièce |
| 76 | Z550085400 | Filtre | Disponible | Voir la pièce |
| 77 | Z126085460 | Bande | Disponible | Voir la pièce |
| 79 | Z177286223 | Plaquette | Disponible | Voir la pièce |
| 80 | Z026030512 | Vis | Disponible | Voir la pièce |
| 81 | Z329418150 | Bande | Disponible | Voir la pièce |
| 82 | Z173181000 | Carburateur | Disponible | Voir la pièce |
| 83 | Z175281150 | Soupape | Disponible | Voir la pièce |
| 84 | Z189181123 | Levier accelerateur | Disponible | Voir la pièce |
| 85 | Z160181810 | Bouchon | Disponible | Voir la pièce |
| 86 | Z175181120 | Support | Disponible | Voir la pièce |
| 87 | Z175181230 | Joint | Disponible | Voir la pièce |
| 88 | Z106581410 | Joint | Disponible | Voir la pièce |
| 89 | Z106581420 | Diaphragme | Disponible | Voir la pièce |
| 90 | Z175181430 | Joint | Disponible | Voir la pièce |
| 91 | Z175181440 | Joint | Disponible | Voir la pièce |
| 92 | Z175281450 | Corp pompe | Disponible | Voir la pièce |
| 93 | Z175181470 | Joint | Disponible | Voir la pièce |
| 94 | Z331081260 | Diaphragme | Disponible | Voir la pièce |
| 95 | Z189181490 | Air purge | Disponible | Voir la pièce |
| 96 | Z175181510 | Pompe | Disponible | Voir la pièce |
| 97 | Z175182002 | Corp filtre | Disponible | Voir la pièce |
| 98 | Z175082070 | Levier de demarrage | Disponible | Voir la pièce |
| 99 | Z175082060 | Entretoise | Disponible | Voir la pièce |
| 100 | Z175182041 | Couvercle | Disponible | Voir la pièce |

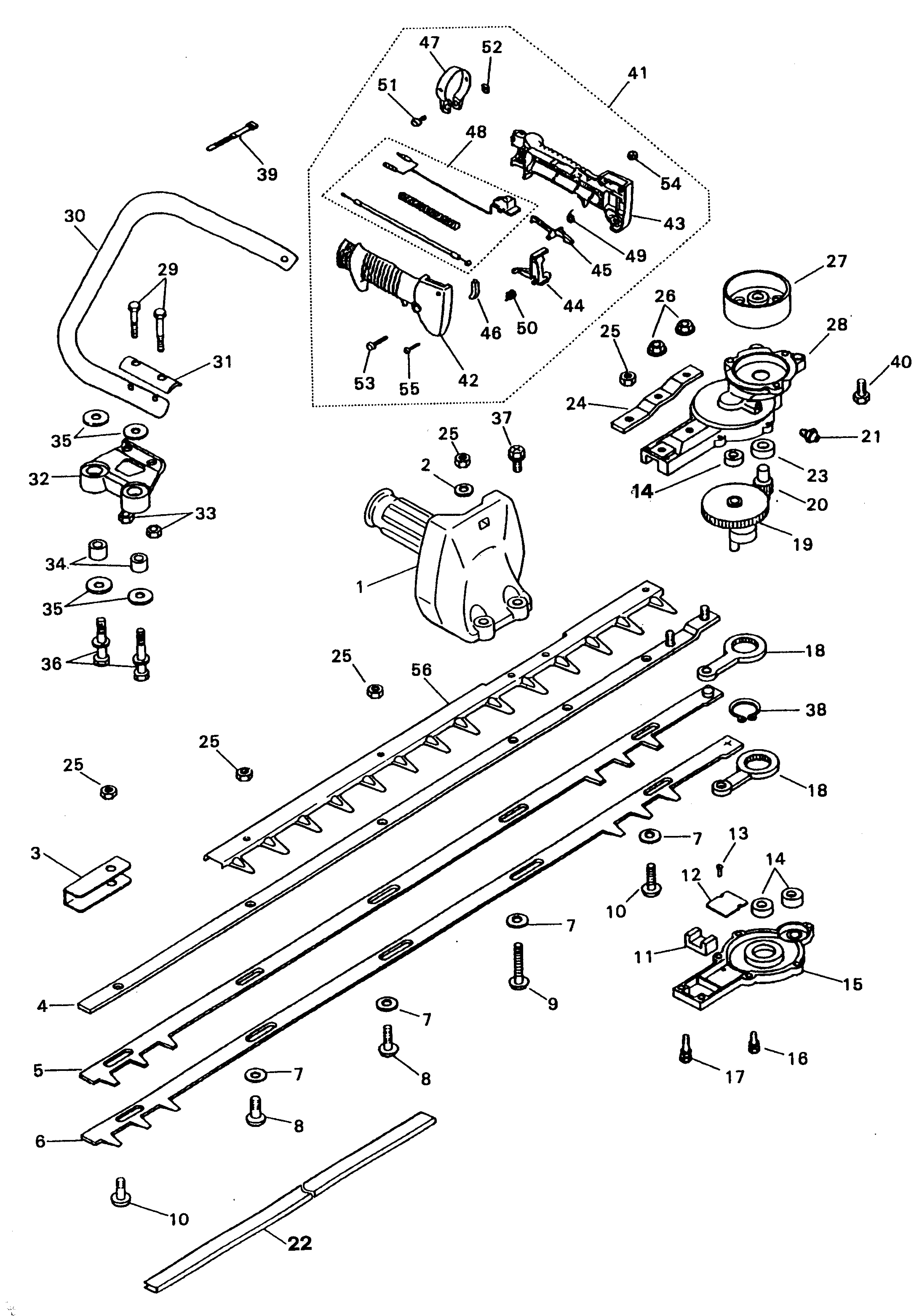

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | Z684412100 | Poignee | Disponible | Voir la pièce |
| 2 | Z388312130 | Rondelle | Disponible | Voir la pièce |
| 3 | Z388011750 | Renforcement | Disponible | Voir la pièce |
| 4 | Z388311611 | Guide | Disponible | Voir la pièce |
| 5 | Z388011720 | Lame | Disponible | Voir la pièce |
| 6 | Z388011730 | Lame | Disponible | Voir la pièce |
| 7 | Z388011780 | Rondelle | Disponible | Voir la pièce |
| 7 | Z388011780 | Rondelle | Disponible | Voir la pièce |
| 7 | Z388011780 | Rondelle | Disponible | Voir la pièce |
| 7 | Z388011780 | Rondelle | Disponible | Voir la pièce |
| 8 | Z388411750 | Vis | Disponible | Voir la pièce |
| 8 | Z388411750 | Vis | Disponible | Voir la pièce |
| 9 | Z609511810 | Vis | Disponible | Voir la pièce |
| 10 | Z388411660 | Vis | Disponible | Voir la pièce |
| 10 | Z388411660 | Vis | Disponible | Voir la pièce |
| 11 | 4159074 | Feutre | Disponible | Voir la pièce |
| 12 | 4159077 | Plaquette | Disponible | Voir la pièce |
| 13 | 4159073 | Vis | Disponible | Voir la pièce |
| 14 | 3035038R | Roulement | Disponible | Voir la pièce |
| 14 | 3035038R | Roulement | Disponible | Voir la pièce |
| 15 | 4159076 | Boite engrenage | Disponible | Voir la pièce |
| 16 | 4159078 | Vis | Disponible | Voir la pièce |
| 17 | 4159079 | Vis | Disponible | Voir la pièce |
| 18 | 4159069 | Bielle | Disponible | Voir la pièce |
| 18 | 4159069 | Bielle | Disponible | Voir la pièce |
| 19 | 4159193 | Arbre | Disponible | Voir la pièce |
| 20 | 4159066 | Pignon | Disponible | Voir la pièce |
| 21 | 4159063 | Graisseur | Disponible | Voir la pièce |
| 22 | Z388091140 | Couvercle lame | Disponible | Voir la pièce |
| 23 | 3035023R | Roulement | Non reliée | |
| 24 | Z387611670 | Renforcement | Disponible | Voir la pièce |
| 25 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 25 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 25 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 25 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 25 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 26 | 4159059 | Ecrou | Disponible | Voir la pièce |
| 27 | Z388411410 | Cloche embrayage | Disponible | Voir la pièce |
| 28 | Z388711111 | Boite engrenage | Disponible | Voir la pièce |
| 29 | Z021250350 | Vis | Disponible | Voir la pièce |
| 30 | Z683513110 | Poignee | Disponible | Voir la pièce |
| 31 | Z609513310 | Renforcement | Disponible | Voir la pièce |
| 32 | Z609513320 | Support | Disponible | Voir la pièce |
| 33 | Z387614470 | Ecrou | Disponible | Voir la pièce |
| 34 | Z609513330 | Bague | Disponible | Voir la pièce |
| 35 | Z609513360 | Rondelle | Disponible | Voir la pièce |
| 35 | Z609513360 | Rondelle | Disponible | Voir la pièce |
| 36 | Z022510625 | Vis | Disponible | Voir la pièce |
| 37 | Z388312140 | Vis | Disponible | Voir la pièce |
| 38 | 4159127 | Bague | Disponible | Voir la pièce |
| 39 | Z388013350 | Bande | Disponible | Voir la pièce |
| 40 | 4159071 | Vis | Disponible | Voir la pièce |
| 41 | Z683513200 | Poignee | Disponible | Voir la pièce |
| 42 | Z683513210 | Demipoignee | Disponible | Voir la pièce |
| 43 | Z683513220 | Demipoignee | Disponible | Voir la pièce |
| 44 | Z163881430 | Levier accelerateur | Disponible | Voir la pièce |
| 45 | Z163884140 | Levier | Disponible | Voir la pièce |
| 46 | Z163884150 | Interrupteur | Disponible | Voir la pièce |
| 47 | Z163884160 | Bande | Disponible | Voir la pièce |
| 48 | Z683513300 | Cable | Disponible | Voir la pièce |
| 49 | Z163884170 | Ressort | Disponible | Voir la pièce |
| 50 | Z163884180 | Ressort | Disponible | Voir la pièce |
| 51 | Z026360620 | Vis | Disponible | Voir la pièce |
| 52 | Z163884190 | Ecrou | Disponible | Voir la pièce |
| 53 | Z026060535 | Vis | Disponible | Voir la pièce |
| 54 | Z163884210 | Ecrou | Disponible | Voir la pièce |
| 55 | Z163884220 | Vis | Disponible | Voir la pièce |
| 56 | Z684411910 | Protection | Disponible | Voir la pièce |
