Vue Éclatée HT 22
Retrouvez les pièces détachées, références et repères disponibles pour HT 22.

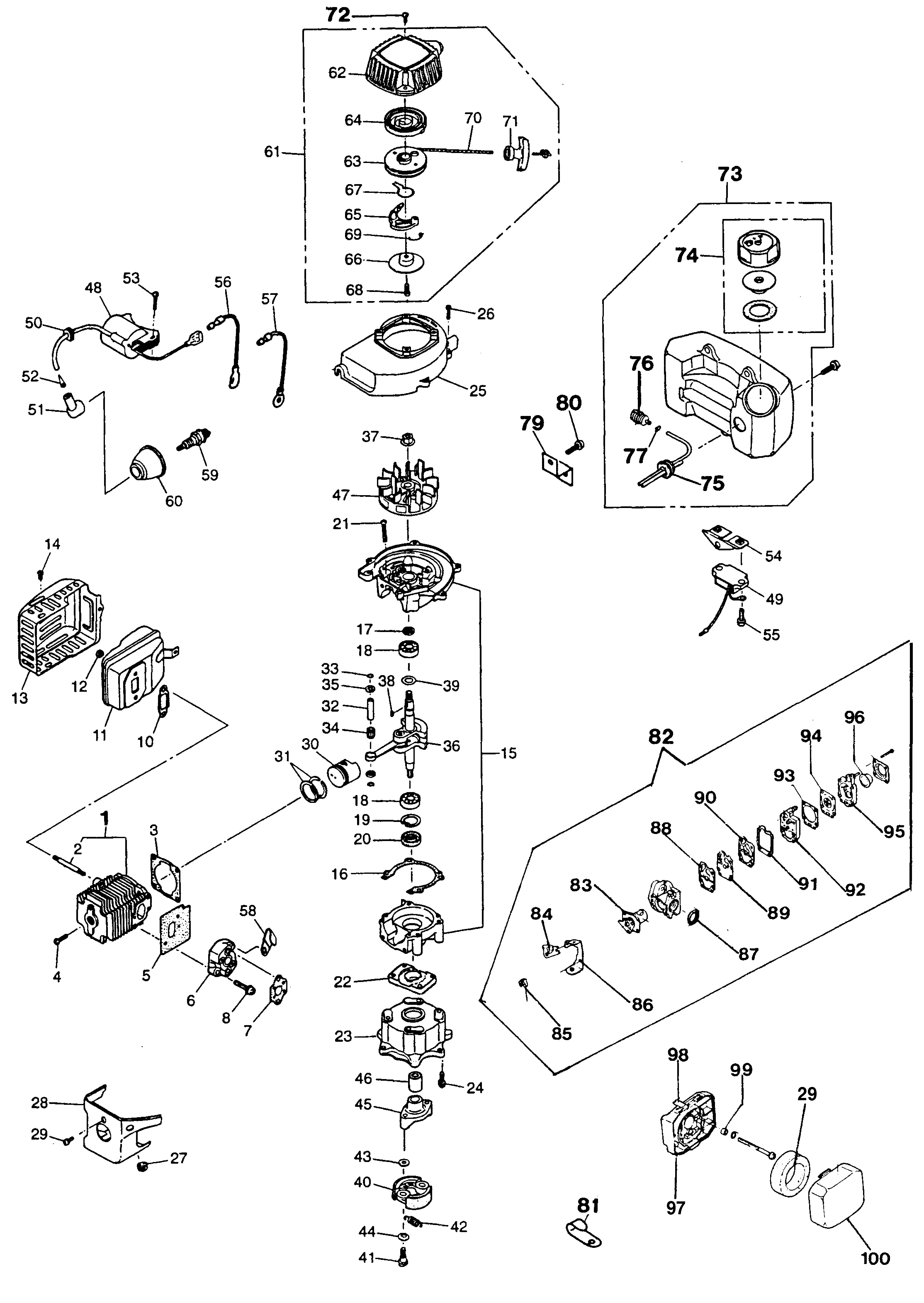

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | Z114012100 | Cylindre | Disponible | Voir la pièce |
| 2 | Z114012150 | Goujon | Disponible | Voir la pièce |
| 3 | Z114013121 | Joint | Disponible | Voir la pièce |
| 4 | Z331012281 | Vis | Disponible | Voir la pièce |
| 5 | Z175013150 | Joint | Disponible | Voir la pièce |
| 6 | Z175013161 | Bride termique | Disponible | Voir la pièce |
| 7 | Z175013131 | Joint | Disponible | Voir la pièce |
| 8 | Z026030520 | Vis | Disponible | Voir la pièce |
| 10 | Z114013140 | Joint | Disponible | Voir la pièce |
| 11 | Z175315110 | Pot | Disponible | Voir la pièce |
| 12 | Z332015310 | Ecrou | Disponible | Voir la pièce |
| 13 | Z175115210 | Couvre-pot | Disponible | Voir la pièce |
| 14 | Z026020408 | Vis | Disponible | Voir la pièce |
| 15 | Z177221101 | Carter moteur | Disponible | Voir la pièce |
| 16 | Z114021141 | Joint | Disponible | Voir la pièce |
| 17 | Z114021210 | Bague | Disponible | Voir la pièce |
| 18 | Z603006001 | Roulement | Disponible | Voir la pièce |
| 18 | Z603006001 | Roulement | Disponible | Voir la pièce |
| 19 | Z406502812 | Bague seeger | Disponible | Voir la pièce |
| 20 | Z185021220 | Bague | Disponible | Voir la pièce |
| 21 | Z125230530 | Vis | Disponible | Voir la pièce |
| 22 | Z173152150 | Entretoise | Disponible | Voir la pièce |
| 23 | Z560052110 | Cloche embrayage | Disponible | Voir la pièce |
| 24 | Z026330530 | Vis | Disponible | Voir la pièce |
| 25 | Z173131110 | Carter | Disponible | Voir la pièce |
| 26 | Z125230414 | Vis | Disponible | Voir la pièce |
| 27 | Z154071220 | Passe-cable | Disponible | Voir la pièce |
| 28 | Z114032211 | Couvercle | Disponible | Voir la pièce |
| 29 | Z175082020 | Filtre aire | Disponible | Voir la pièce |
| 29 | Z175082020 | Filtre aire | Disponible | Voir la pièce |
| 30 | Z560041111 | Piston | Disponible | Voir la pièce |
| 31 | Z110041210 | Segment | Disponible | Voir la pièce |
| 32 | Z110141310 | Goupille | Disponible | Voir la pièce |
| 33 | Z126041320 | Bague | Disponible | Voir la pièce |
| 34 | Z114041330 | Roulement | Disponible | Voir la pièce |
| 35 | Z110141340 | Rondelle | Disponible | Voir la pièce |
| 36 | Z171642000 | Vilebrequin | Disponible | Voir la pièce |
| 37 | Z165043230 | Ecrou | Disponible | Voir la pièce |
| 38 | Z100043240 | Clavette | Disponible | Voir la pièce |
| 39 | Z114043250 | Entretoise | Disponible | Voir la pièce |
| 40 | Z114051111 | Kit masselotes | Disponible | Voir la pièce |
| 41 | Z114051250 | Vis | Disponible | Voir la pièce |
| 42 | Z197051221 | Ressort | Disponible | Voir la pièce |
| 43 | Z114051230 | Rondelle | Disponible | Voir la pièce |
| 44 | Z197051241 | Rondelle | Disponible | Voir la pièce |
| 45 | Z173151310 | Entraineur | Disponible | Voir la pièce |
| 46 | Z173151320 | Bague | Disponible | Voir la pièce |
| 47 | Z175071110 | Volant | Disponible | Voir la pièce |
| 48 | Z175071120 | Bobine | Disponible | Voir la pièce |
| 49 | Z175071500 | Module | Disponible | Voir la pièce |
| 50 | Z114072110 | Passe-cable | Disponible | Voir la pièce |
| 51 | Z110072213 | Capot de bougie | Disponible | Voir la pièce |
| 52 | Z190072120 | Ressort | Disponible | Voir la pièce |
| 53 | Z125230420 | Vis | Disponible | Voir la pièce |
| 54 | Z175072241 | Plaquette | Disponible | Voir la pièce |
| 55 | Z026020512 | Vis | Disponible | Voir la pièce |
| 56 | Z173172140 | Cable | Disponible | Voir la pièce |
| 57 | Z173172150 | Cable | Disponible | Voir la pièce |
| 58 | Z114072231 | Bande | Disponible | Voir la pièce |
| 59 | Z111573111 | Bougie | Disponible | Voir la pièce |
| 60 | Z133371220 | Carter embrague | Disponible | Voir la pièce |
| 61 | Z114075101 | Demarrage complet | Non reliée | |
| 62 | Z114075112 | Demarrage complet | Disponible | Voir la pièce |
| 63 | Z114075211 | Poulie | Non reliée | |
| 64 | Z113075220 | Ressort | Disponible | Voir la pièce |
| 65 | Z113075230 | Ecrou | Disponible | Voir la pièce |
| 66 | Z113075241 | Rondelle | Disponible | Voir la pièce |
| 67 | Z113075251 | Ressort | Disponible | Voir la pièce |
| 68 | Z113075260 | Vis | Disponible | Voir la pièce |
| 69 | Z114075270 | Ressort | Disponible | Voir la pièce |
| 70 | Z114075311 | Cordelette | Disponible | Voir la pièce |
| 71 | Z114075320 | Poignee | Disponible | Voir la pièce |
| 72 | Z026030412 | Vis | Disponible | Voir la pièce |
| 73 | Z175185008 | Réservoir mix | Disponible | Voir la pièce |
| 74 | Z160185201 | Bouchon | Disponible | Voir la pièce |
| 75 | Z175085600 | Tuyau | Disponible | Voir la pièce |
| 76 | Z550085400 | Filtre | Disponible | Voir la pièce |
| 77 | Z126085460 | Bande | Disponible | Voir la pièce |
| 79 | Z177286223 | Plaquette | Disponible | Voir la pièce |
| 80 | Z026030512 | Vis | Disponible | Voir la pièce |
| 81 | Z329418150 | Bande | Disponible | Voir la pièce |
| 82 | Z173181000 | Carburateur | Disponible | Voir la pièce |
| 83 | Z175281150 | Soupape | Disponible | Voir la pièce |
| 84 | Z189181123 | Levier accelerateur | Disponible | Voir la pièce |
| 85 | Z160181810 | Bouchon | Disponible | Voir la pièce |
| 86 | Z175181120 | Support | Disponible | Voir la pièce |
| 87 | Z175181230 | Joint | Disponible | Voir la pièce |
| 88 | Z106581410 | Joint | Disponible | Voir la pièce |
| 89 | Z106581420 | Diaphragme | Disponible | Voir la pièce |
| 90 | Z175181430 | Joint | Disponible | Voir la pièce |
| 91 | Z175181440 | Joint | Disponible | Voir la pièce |
| 92 | Z175281450 | Corp pompe | Disponible | Voir la pièce |
| 93 | Z175181470 | Joint | Disponible | Voir la pièce |
| 94 | Z331081260 | Diaphragme | Disponible | Voir la pièce |
| 95 | Z189181490 | Air purge | Disponible | Voir la pièce |
| 96 | Z175181510 | Pompe | Disponible | Voir la pièce |
| 97 | Z175182002 | Corp filtre | Disponible | Voir la pièce |
| 98 | Z175082070 | Levier de demarrage | Disponible | Voir la pièce |
| 99 | Z175082060 | Entretoise | Disponible | Voir la pièce |
| 100 | Z175182041 | Couvercle | Disponible | Voir la pièce |

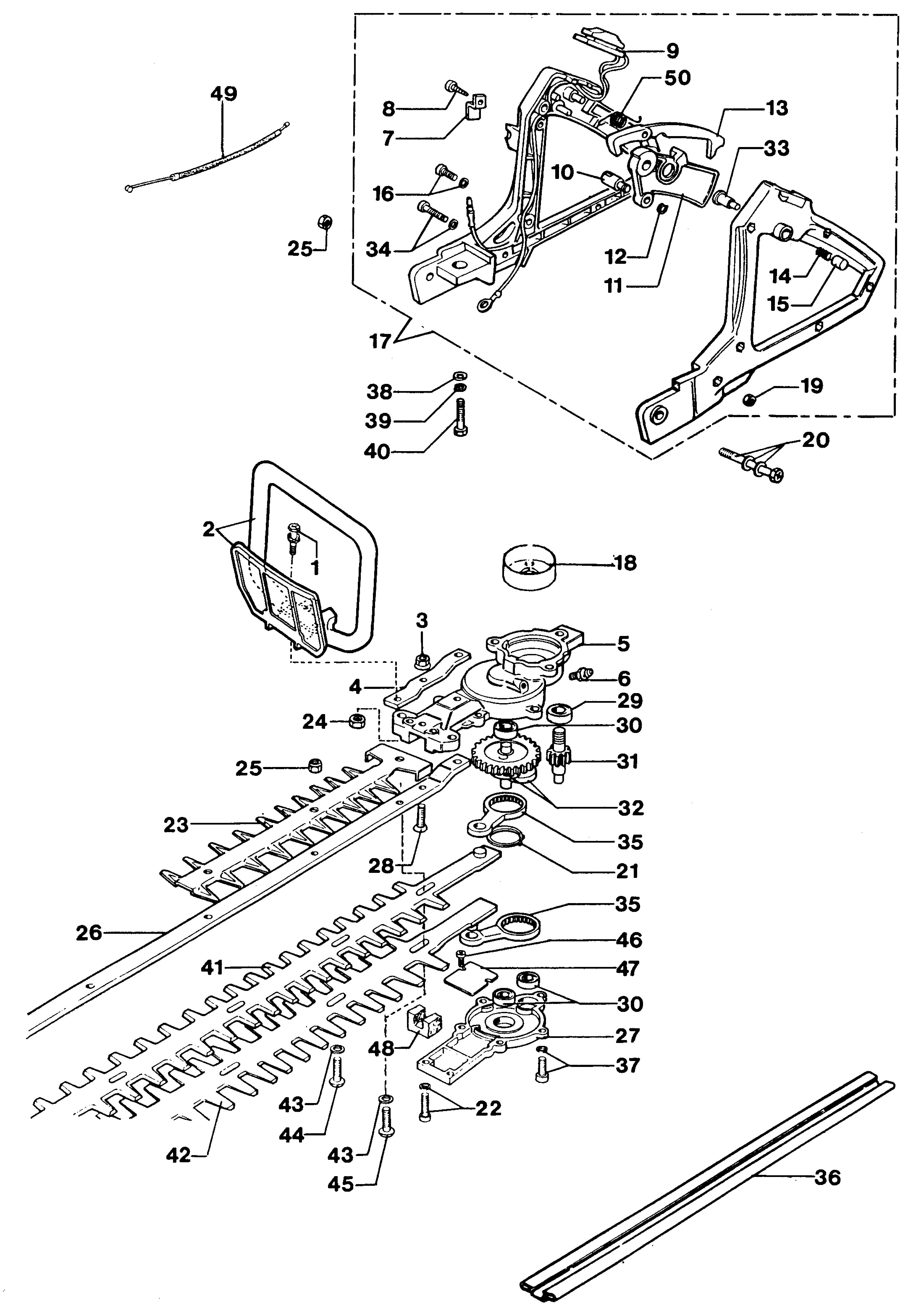

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 4159057 | Vis | Disponible | Voir la pièce |
| 2 | 4159058 | Poignee | Disponible | Voir la pièce |
| 3 | 4159059 | Ecrou | Disponible | Voir la pièce |
| 4 | 4159055 | Plaquette | Disponible | Voir la pièce |
| 5 | 4159056 | Demi-carter | Disponible | Voir la pièce |
| 6 | 4159063 | Graisseur | Disponible | Voir la pièce |
| 7 | 4159039 | Arrêt | Disponible | Voir la pièce |
| 8 | 3960012 | Vis | Non reliée | |
| 9 | 4159198 | Interrupteur | Disponible | Voir la pièce |
| 10 | 4159040 | Pivot | Disponible | Voir la pièce |
| 11 | 4159042 | Levier accelerateur | Disponible | Voir la pièce |
| 12 | 4159043 | Bague | Disponible | Voir la pièce |
| 13 | 4159197 | Levier | Disponible | Voir la pièce |
| 14 | 4159045 | Ressort | Disponible | Voir la pièce |
| 15 | 4159046 | Interrupteur | Disponible | Voir la pièce |
| 16 | 4159048 | Vis | Disponible | Voir la pièce |
| 17 | 4159190A | Guidon | Disponible | Voir la pièce |
| 18 | Z388411410 | Cloche embrayage | Disponible | Voir la pièce |
| 19 | 3912004 | Ecrou | Disponible | Voir la pièce |
| 20 | 4159099 | Vis | Disponible | Voir la pièce |
| 21 | 4159127 | Bague | Disponible | Voir la pièce |
| 22 | 4159079 | Vis | Disponible | Voir la pièce |
| 23 | 4159191 | Protection | Disponible | Voir la pièce |
| 24 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 25 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 25 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 26 | Z387311611 | Guide | Disponible | Voir la pièce |
| 27 | 4159076 | Boite engrenage | Disponible | Voir la pièce |
| 28 | 4159071 | Vis | Disponible | Voir la pièce |
| 29 | 3035023R | Roulement | Non reliée | |
| 30 | 3035038R | Roulement | Disponible | Voir la pièce |
| 30 | 3035038R | Roulement | Disponible | Voir la pièce |
| 31 | 4159066 | Pignon | Disponible | Voir la pièce |
| 32 | 4159193 | Arbre | Disponible | Voir la pièce |
| 33 | 4159044 | Pivot | Disponible | Voir la pièce |
| 34 | 4159049 | Vis | Disponible | Voir la pièce |
| 35 | 4159069 | Bielle | Disponible | Voir la pièce |
| 35 | 4159069 | Bielle | Disponible | Voir la pièce |
| 36 | Z683691140 | Protection | Disponible | Voir la pièce |
| 37 | 4159078 | Vis | Disponible | Voir la pièce |
| 38 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 39 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 40 | 3801066 | Vis | Disponible | Voir la pièce |
| 41 | Z387311720R | Lame | Disponible | Voir la pièce |
| 42 | Z387311730R | Lame | Disponible | Voir la pièce |
| 43 | 4159080 | Rondelle | Disponible | Voir la pièce |
| 43 | 4159080 | Rondelle | Disponible | Voir la pièce |
| 44 | 4159081 | Vis | Disponible | Voir la pièce |
| 45 | 4159082 | Vis | Disponible | Voir la pièce |
| 46 | 4159073 | Vis | Disponible | Voir la pièce |
| 47 | 4159077 | Plaquette | Disponible | Voir la pièce |
| 48 | 4159074 | Feutre | Disponible | Voir la pièce |
| 49 | Z560183100 | Cable accellerateur | Disponible | Voir la pièce |
| 50 | 4159199 | Ressort | Disponible | Voir la pièce |
