Vue Éclatée KROSSER 80/12,5 T Cat.2011
Retrouvez les pièces détachées, références et repères disponibles pour KROSSER 80/12,5 T Cat.2011.
Pièces de la vue éclatée

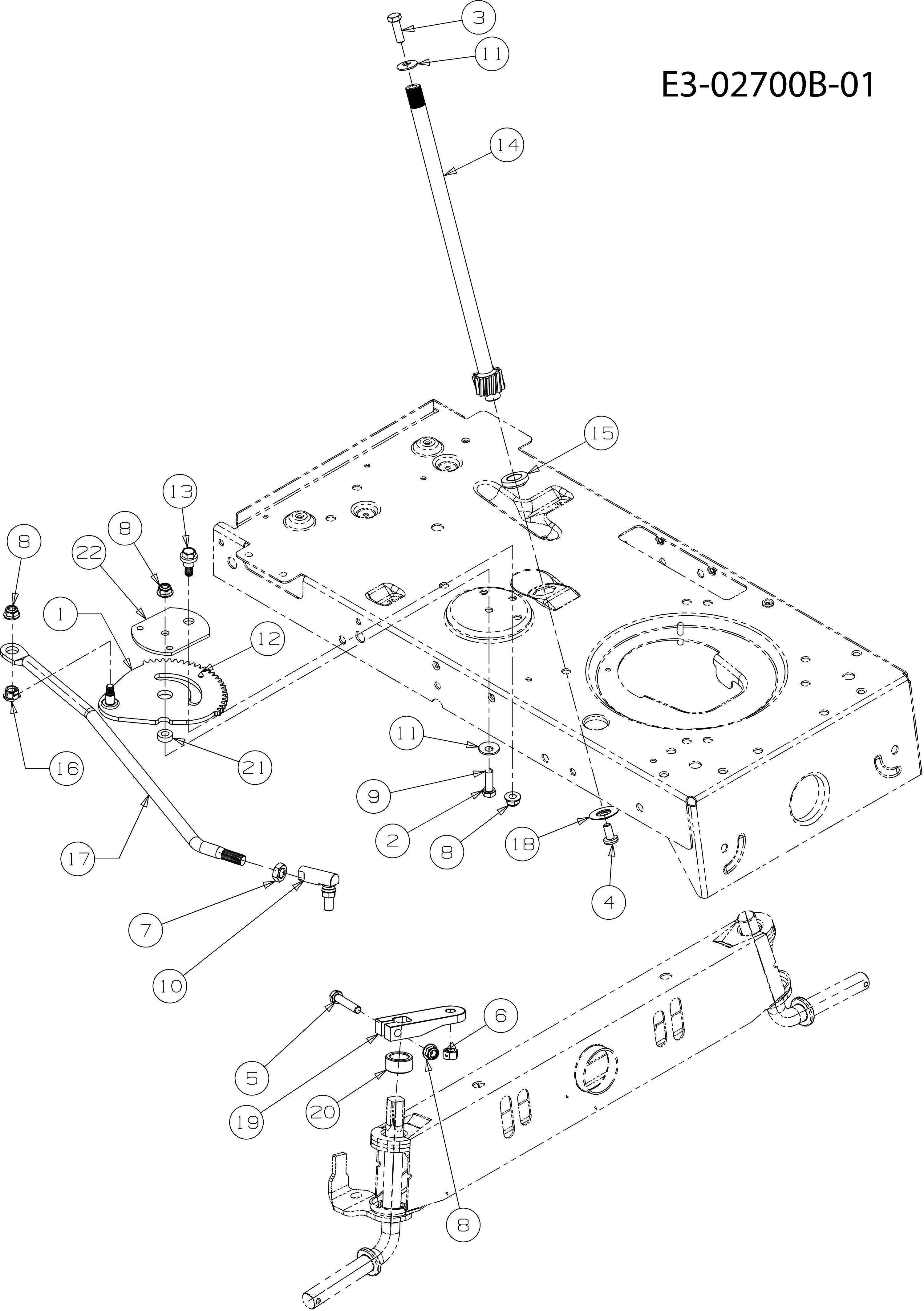

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C61704024A | Directrice | Disponible | Voir la pièce |
| 2 | C7100376 | Vis | Disponible | Voir la pièce |
| 3 | C7100643 | Vis | Disponible | Voir la pièce |
| 4 | C7101309 | Vis | Disponible | Voir la pièce |
| 5 | C7103180 | Vis | Disponible | Voir la pièce |
| 6 | C7120214 | Ecrou | Disponible | Voir la pièce |
| 7 | C7120240 | Ecrou | Disponible | Voir la pièce |
| 8 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 8 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 8 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 8 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 9 | - | N | Non reliée | |
| 10 | C7230448A | Connection | Disponible | Voir la pièce |
| 11 | C7360242 | Rondelle | Disponible | Voir la pièce |
| 11 | C7360242 | Rondelle | Disponible | Voir la pièce |
| 12 | - | N | Non reliée | |
| 13 | C73804141 | Vis | Disponible | Voir la pièce |
| 14 | C7380919B | Tringle direction | Disponible | Voir la pièce |
| 15 | C74104124 | Flasque | Disponible | Voir la pièce |
| 16 | C7410475R | Coussinet | Non reliée | |
| 17 | C74705385A | Planton | Non reliée | |
| 18 | C7480389 | Rondelle | Disponible | Voir la pièce |
| 19 | C74804065ZW | Accul | Disponible | Voir la pièce |
| 20 | C74804068 | Entretoise | Disponible | Voir la pièce |
| 21 | C75004418 | Entretoise | Disponible | Voir la pièce |
| 22 | C78308577AR | Plaquette | Non reliée |

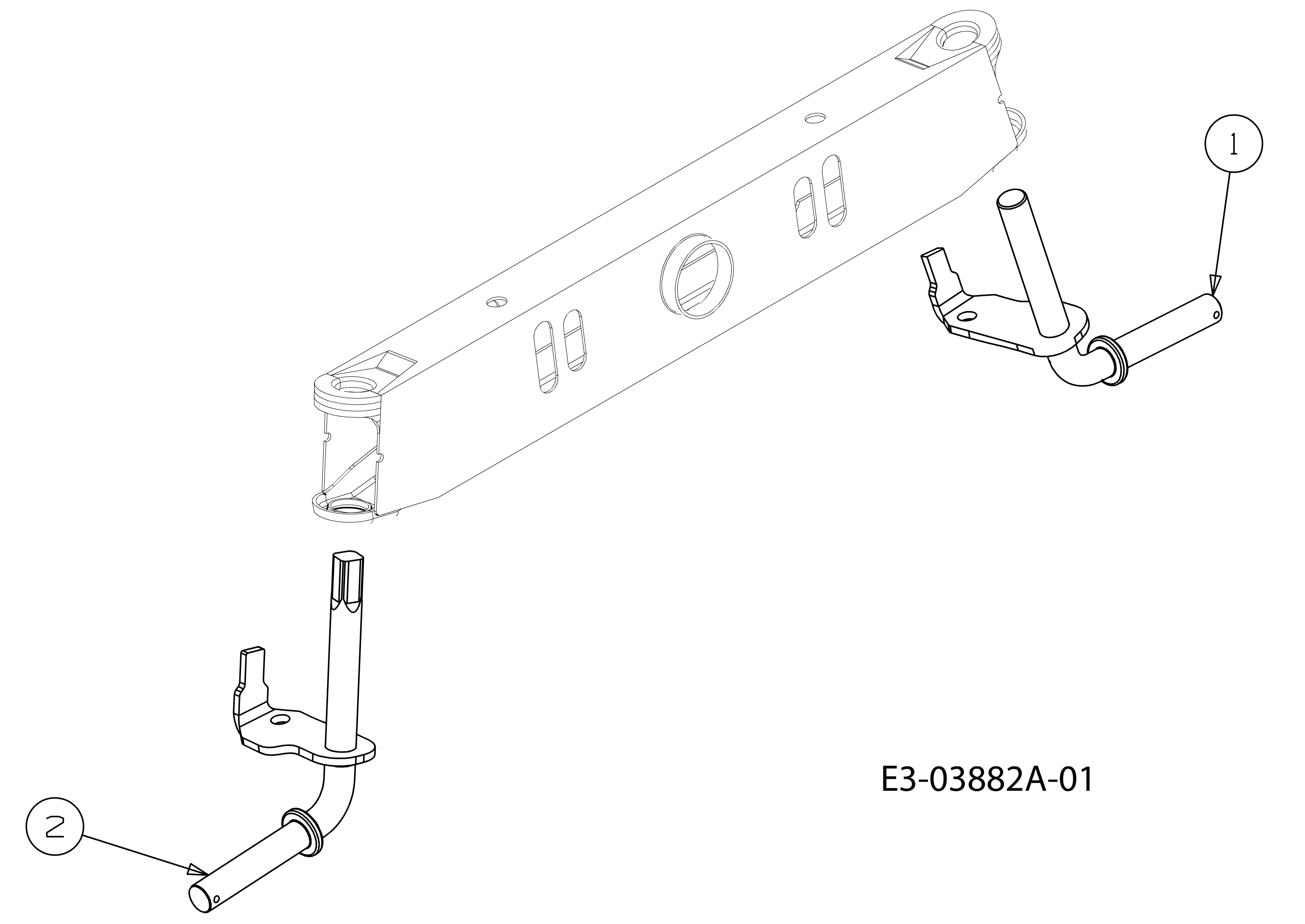

Pièces de la vue éclatée

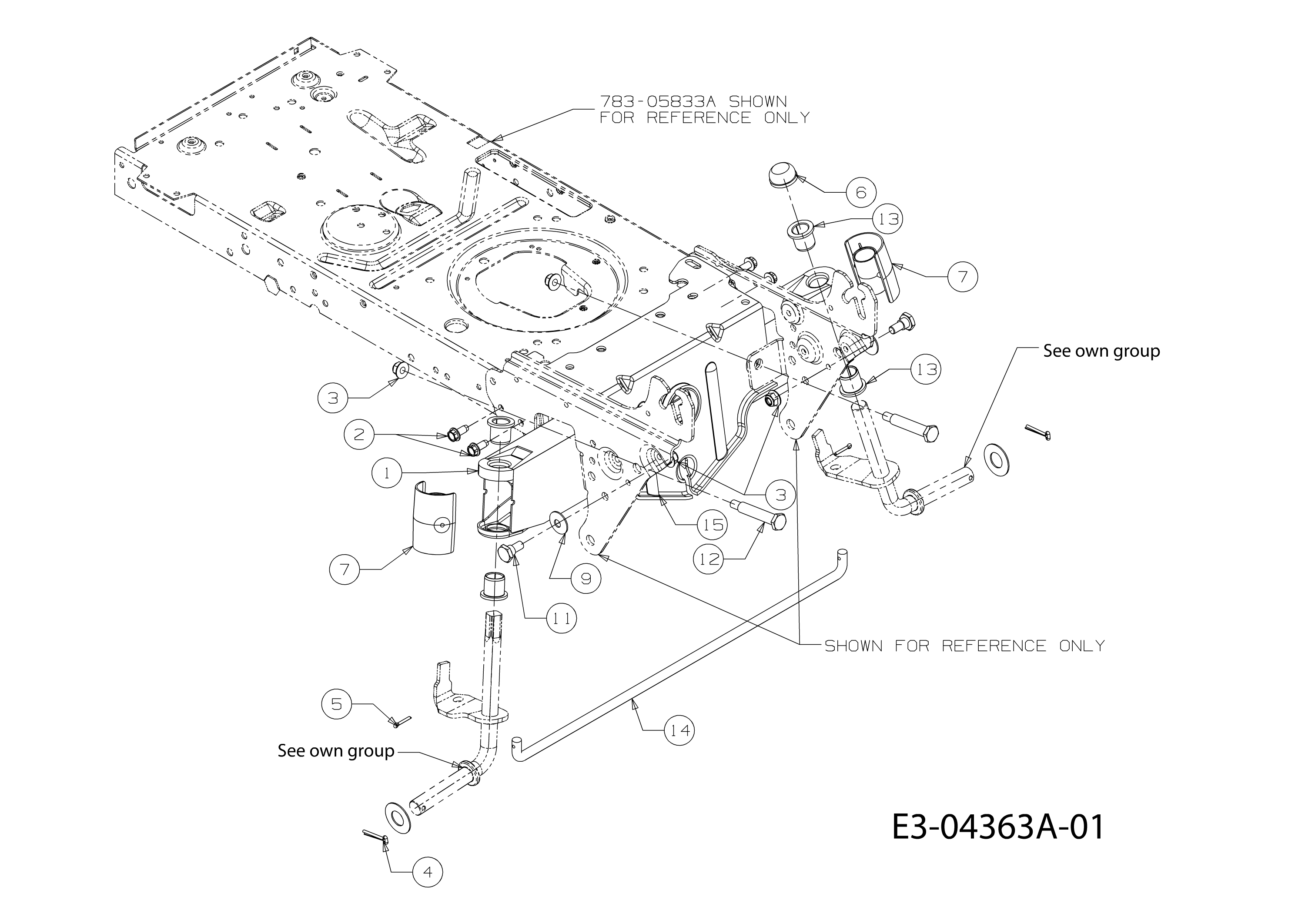

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C6830128B637 | Assieu anterieur | Disponible | Voir la pièce |
| 2 | C7101260A | Vis | Disponible | Voir la pièce |
| 3 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 3 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 4 | C71404039 | Goupille | Disponible | Voir la pièce |
| 5 | C7140474 | Goupille | Disponible | Voir la pièce |
| 6 | C7260341 | Bouchon | Disponible | Voir la pièce |
| 7 | C7311291A | Couvercle | Disponible | Voir la pièce |
| 7 | C7311291A | Couvercle | Disponible | Voir la pièce |
| 9 | C7360331 | Rondelle | Disponible | Voir la pièce |
| 11 | C7380143 | Vis | Disponible | Voir la pièce |
| 12 | C73804128 | Vis | Disponible | Voir la pièce |
| 13 | C7410660A | Flasque | Disponible | Voir la pièce |
| 13 | C7410660A | Flasque | Disponible | Voir la pièce |
| 14 | C74704299A | Tringle direction | Disponible | Voir la pièce |
| 15 | C78305326BS | Support | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

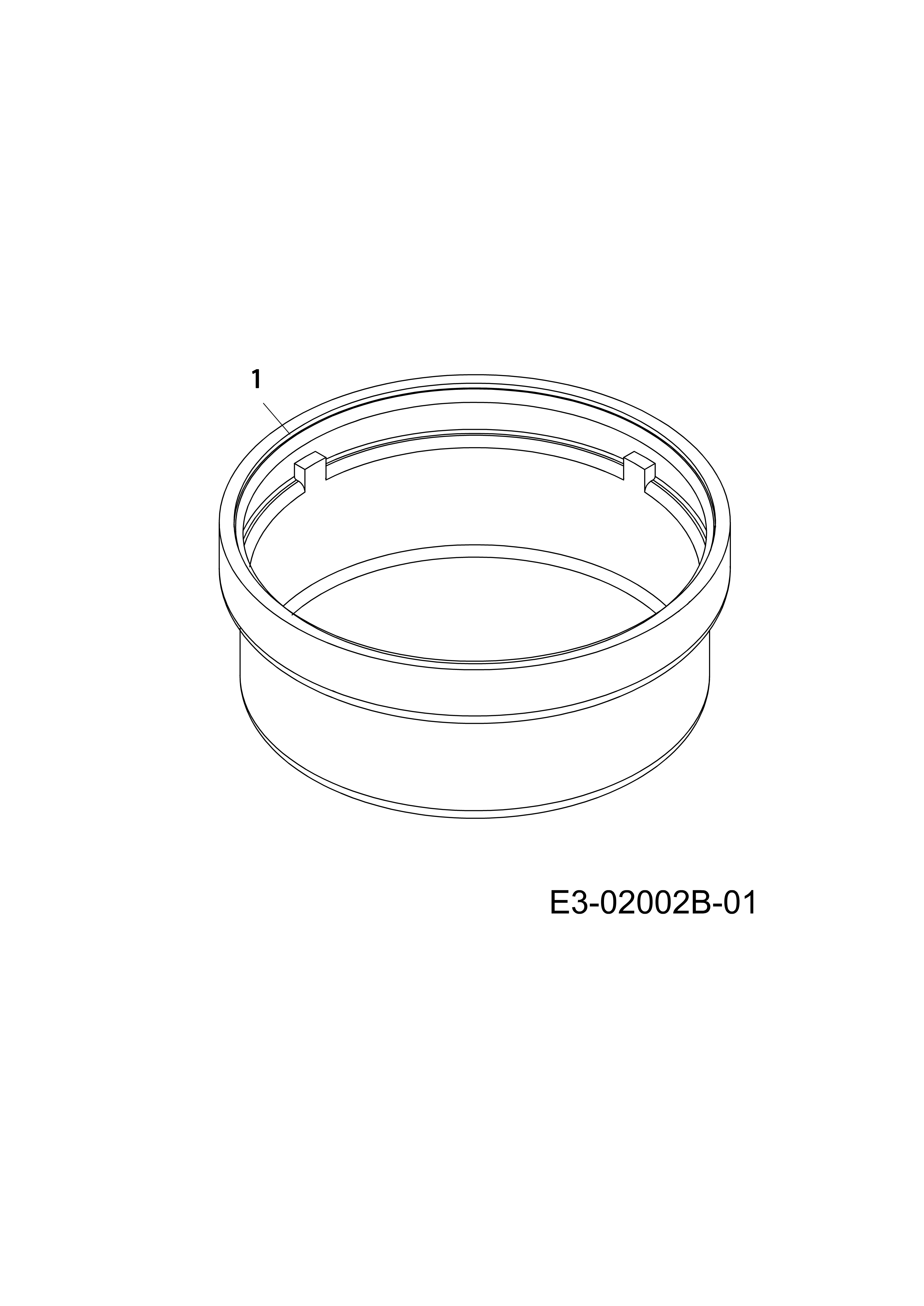

| 1 | C7310484A | Enjoliveur | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

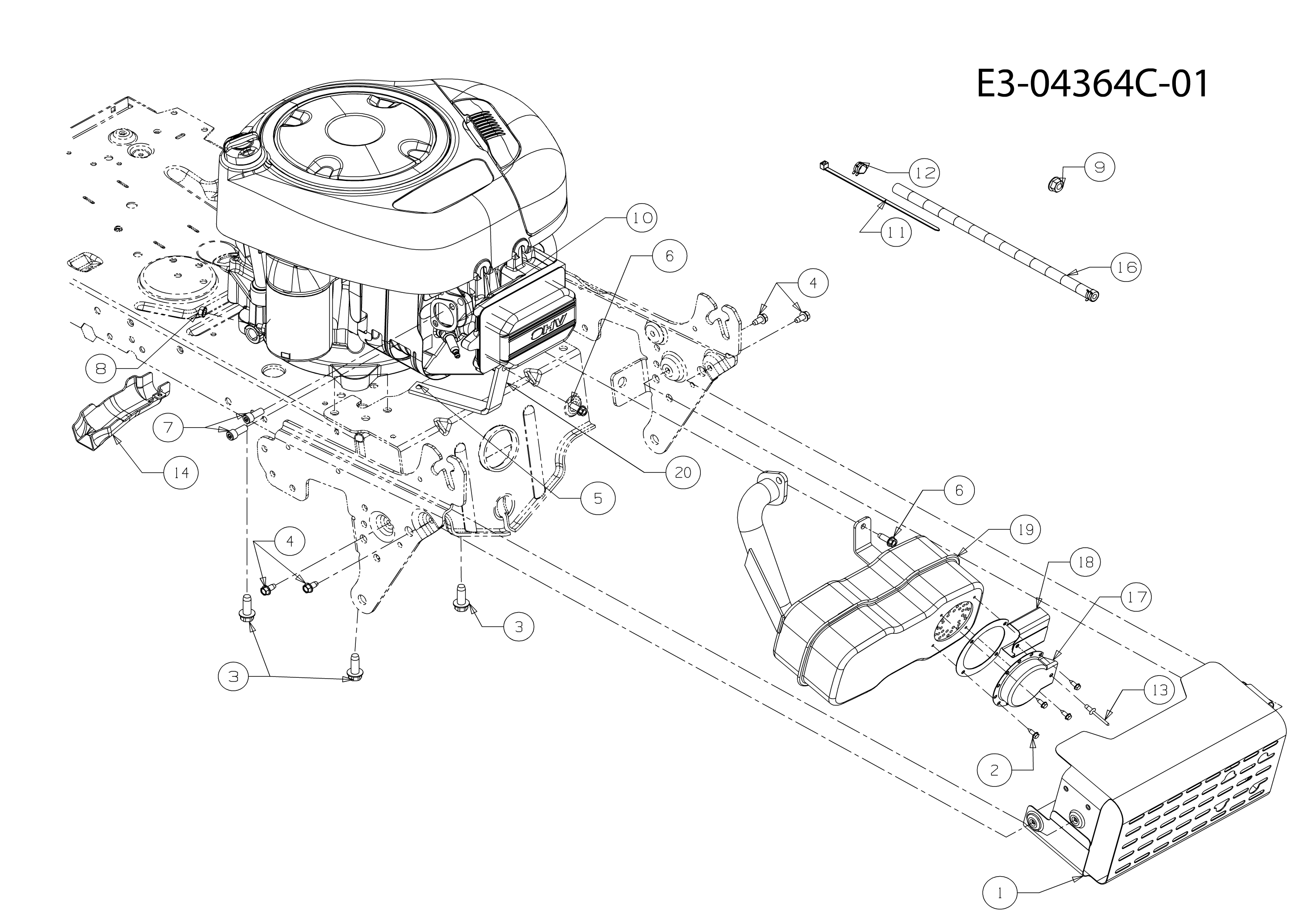

| 1 | C68304549637 | Protection | Disponible | Voir la pièce |
| 2 | C7100227 | Vis | Disponible | Voir la pièce |
| 3 | C71004683A | Vis | Disponible | Voir la pièce |
| 3 | C71004683A | Vis | Disponible | Voir la pièce |
| 4 | C7100599 | Vis | Disponible | Voir la pièce |
| 4 | C7100599 | Vis | Disponible | Voir la pièce |
| 5 | C7100604A | Vis | Disponible | Voir la pièce |
| 6 | C7100642 | Vis | Disponible | Voir la pièce |
| 6 | C7100642 | Vis | Disponible | Voir la pièce |
| 7 | C7101314A | Vis | Disponible | Voir la pièce |
| 8 | C7120271 | Ecrou | Disponible | Voir la pièce |
| 9 | C7123005 | Ecrou | Disponible | Voir la pièce |
| 10 | C7210208 | Joint | Disponible | Voir la pièce |
| 11 | C7250157 | Bande | Disponible | Voir la pièce |
| 12 | C7260205 | Bande | Disponible | Voir la pièce |
| 13 | C72804000 | Rivet | Disponible | Voir la pièce |
| 14 | C73105628 | Serre-tube | Disponible | Voir la pièce |
| 16 | C751053515 | Flexible | Disponible | Voir la pièce |
| 17 | C7510564B | Deflecteur | Disponible | Voir la pièce |
| 18 | C75110353 | Deflecteur | Disponible | Voir la pièce |
| 19 | C75110536A | Pot | Disponible | Voir la pièce |
| 20 | C78306509637 | Support du moteur | Disponible | Voir la pièce |

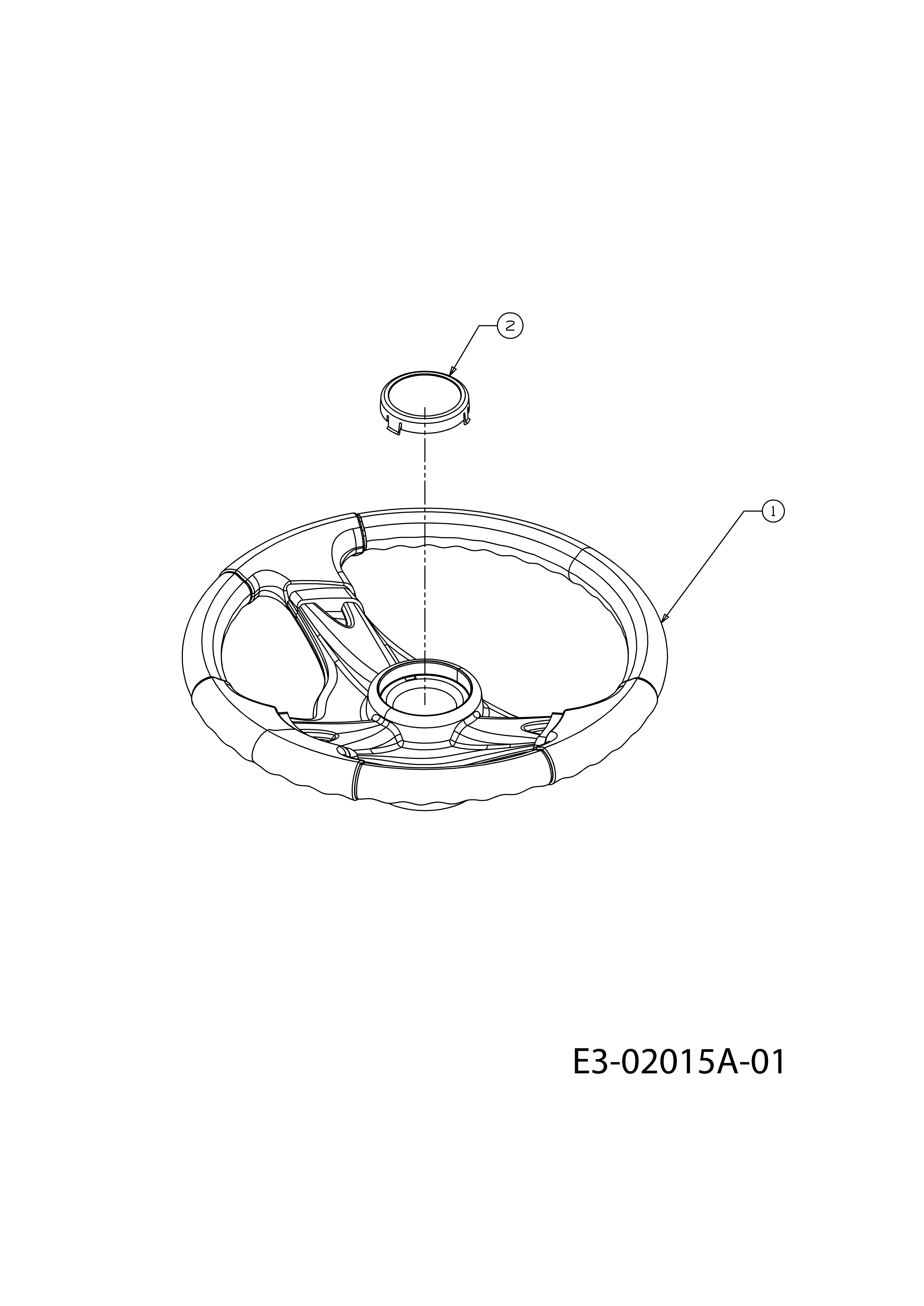

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C63104028 | Volant | Disponible | Voir la pièce |
| 2 | C73104039 | Bouchon | Disponible | Voir la pièce |

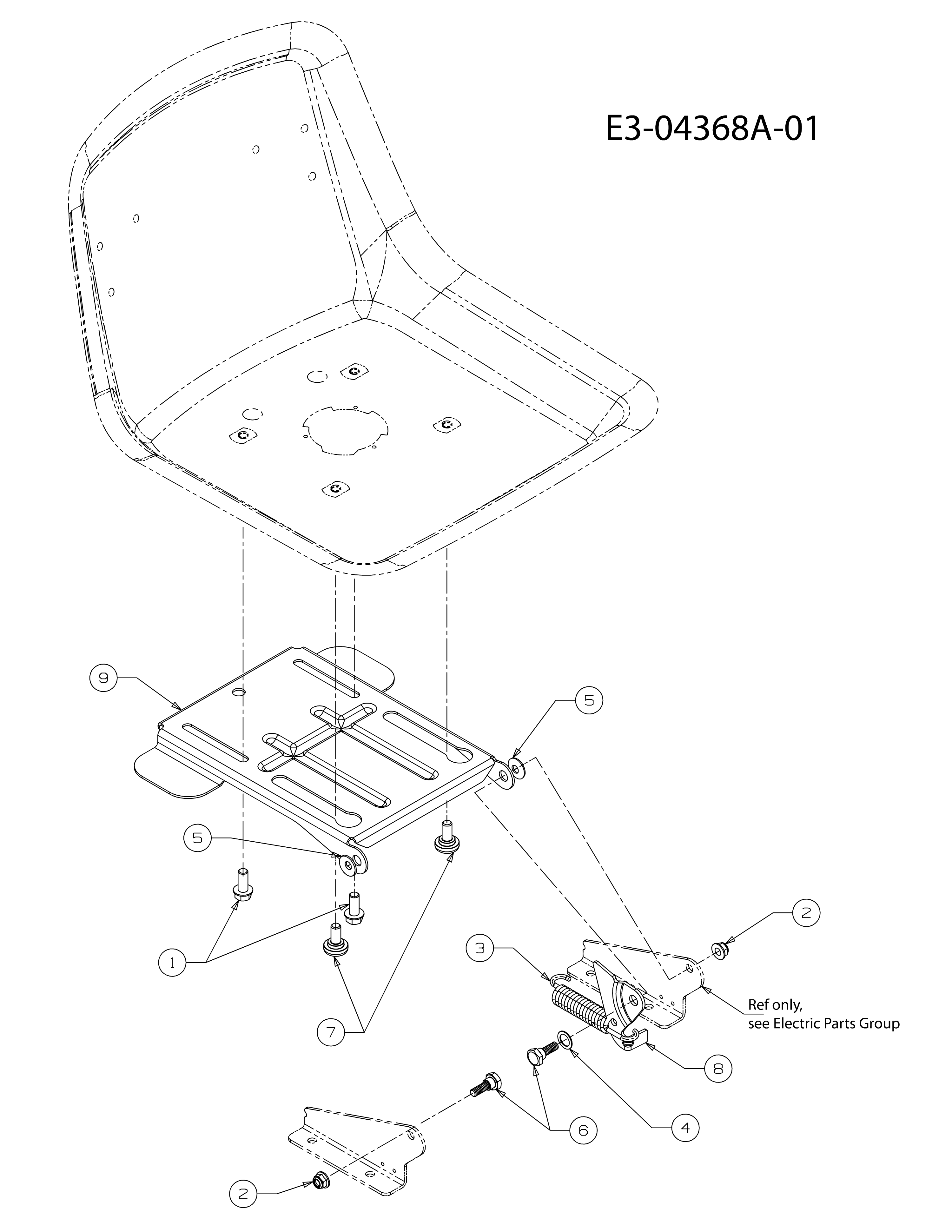

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C71004482 | Vis | Disponible | Voir la pièce |
| 2 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 2 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 3 | C7321184 | Ressort | Disponible | Voir la pièce |
| 4 | C7360108 | Rondelle | Disponible | Voir la pièce |
| 5 | C7360242 | Rondelle | Disponible | Voir la pièce |
| 5 | C7360242 | Rondelle | Disponible | Voir la pièce |
| 6 | C7380296 | Vis | Disponible | Voir la pièce |
| 7 | C73804012A | Vis | Disponible | Voir la pièce |
| 8 | C7830209D | Levier | Disponible | Voir la pièce |
| 9 | C78304081DS | Support | Disponible | Voir la pièce |
Pièces de la vue éclatée

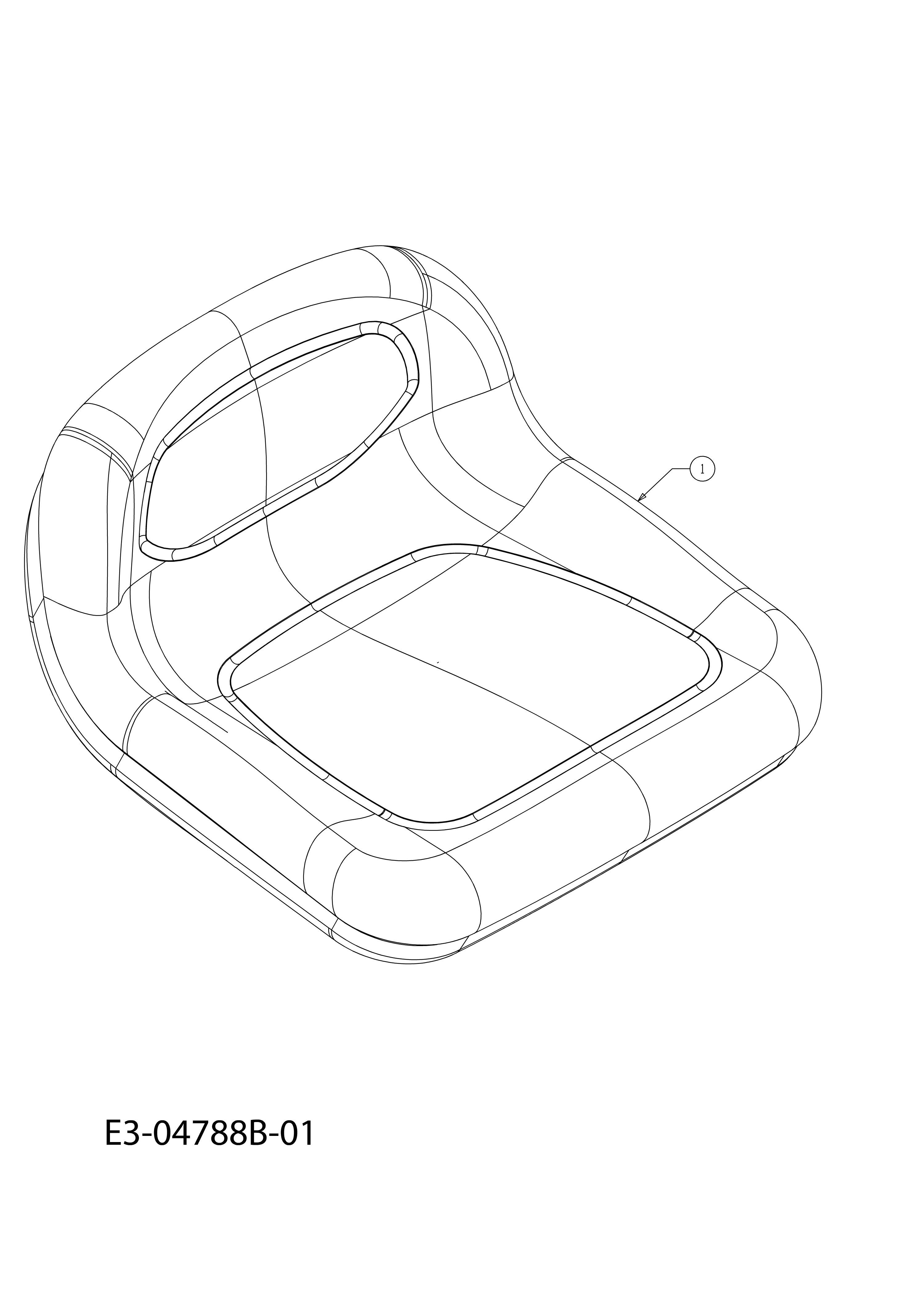

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C75704107 | Siege | Disponible | Voir la pièce |

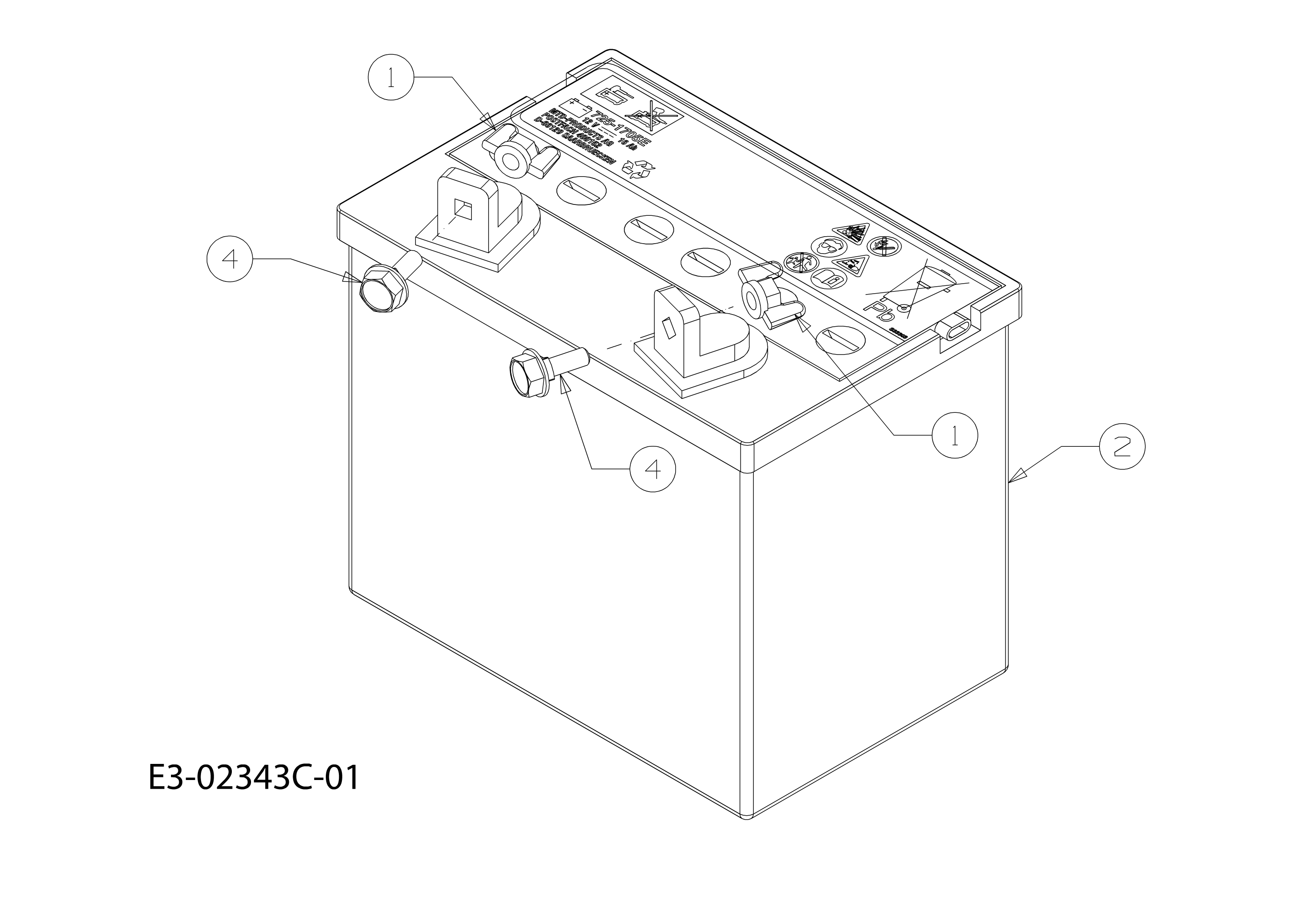

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7123087 | Ecrou | Disponible | Voir la pièce |
| 1 | C7123087 | Ecrou | Disponible | Voir la pièce |
| 2 | C5032U30002R | Batterie | Non reliée | |
| 4 | C7381132 | Vis | Disponible | Voir la pièce |
| 4 | C7381132 | Vis | Disponible | Voir la pièce |

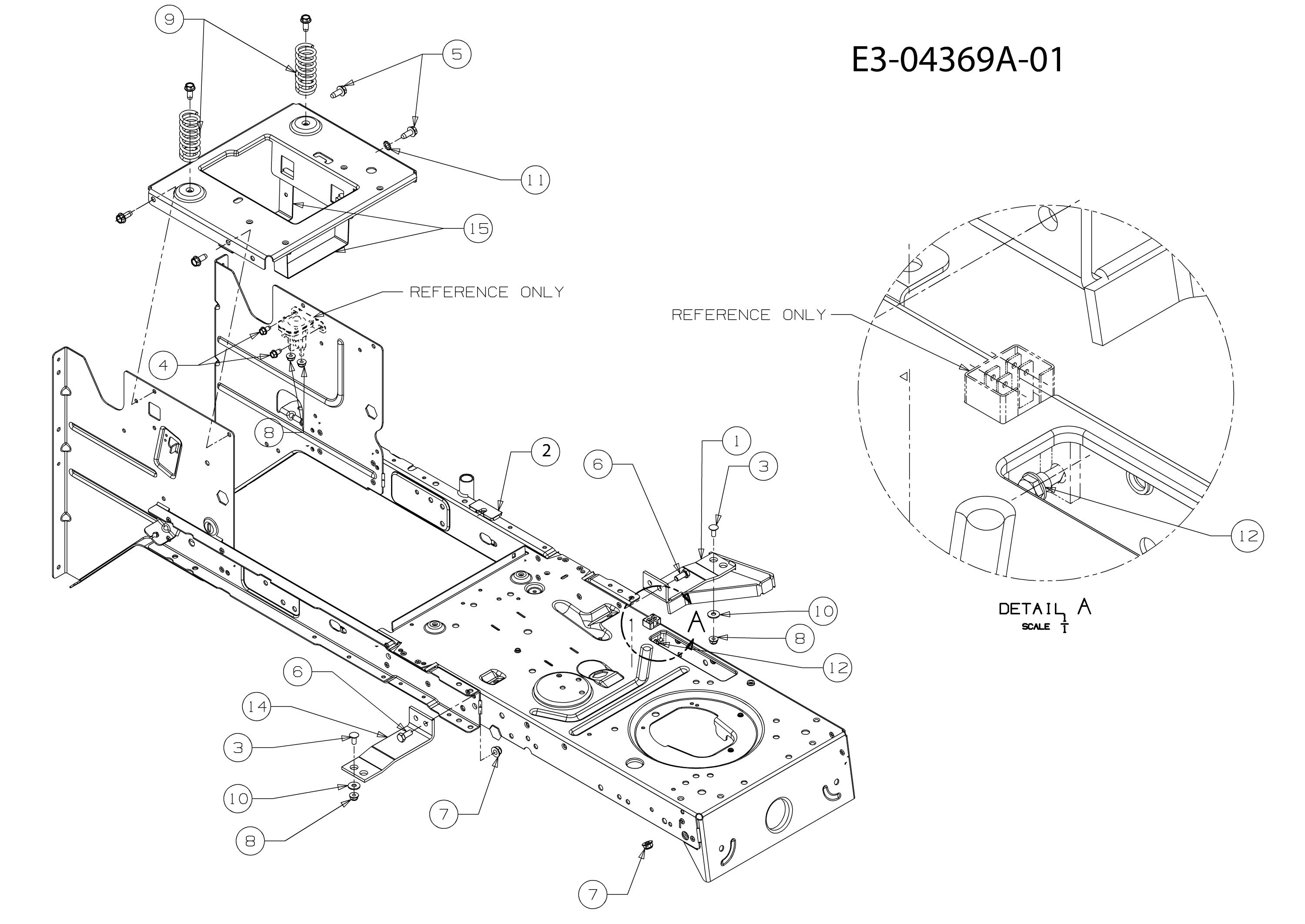

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C68304195637 | Plaquette | Disponible | Voir la pièce |
| 2 | C68304408AS | Châssis | Disponible | Voir la pièce |
| 3 | C7100134 | Vis | Disponible | Voir la pièce |
| 3 | C7100134 | Vis | Disponible | Voir la pièce |
| 4 | C7100599 | Vis | Disponible | Voir la pièce |
| 5 | C71004484 | Vis | Disponible | Voir la pièce |
| 6 | C7103008 | Vis | Disponible | Voir la pièce |
| 6 | C7103008 | Vis | Disponible | Voir la pièce |
| 7 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 7 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 8 | C71204064 | Contreecrou | Disponible | Voir la pièce |
| 8 | C71204064 | Contreecrou | Disponible | Voir la pièce |
| 8 | C71204064 | Contreecrou | Disponible | Voir la pièce |
| 9 | C73204035 | Ressort | Disponible | Voir la pièce |
| 10 | C7360173 | Rondelle | Disponible | Voir la pièce |
| 10 | C7360173 | Rondelle | Disponible | Voir la pièce |
| 11 | C7360607 | Rondelle | Disponible | Voir la pièce |
| 12 | C73804237A | Vis | Disponible | Voir la pièce |
| 12 | C73804237A | Vis | Disponible | Voir la pièce |
| 14 | C78304637637 | Plaquette | Disponible | Voir la pièce |
| 15 | C78304869AS | Siege | Disponible | Voir la pièce |

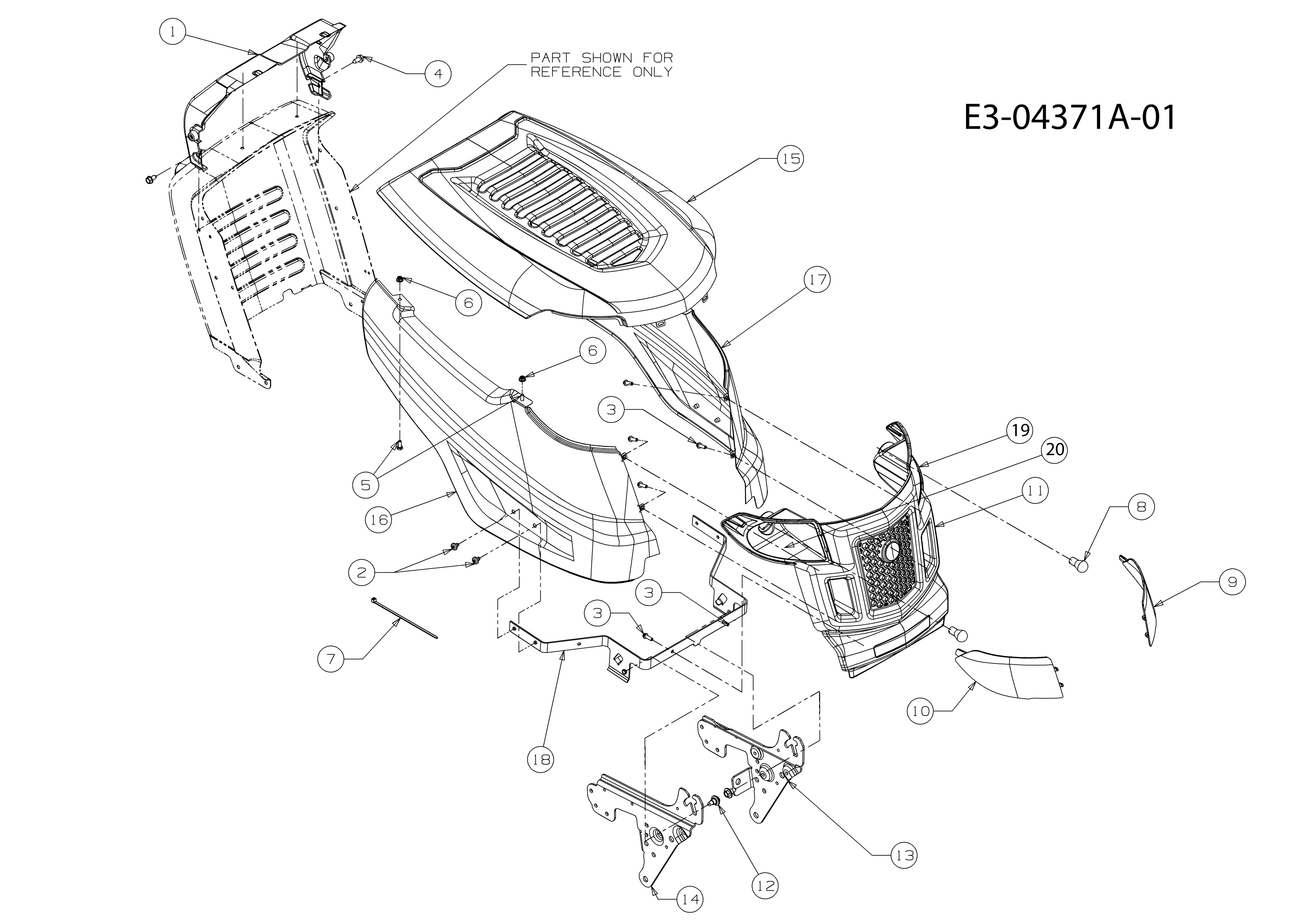

Pièces de la vue éclatée

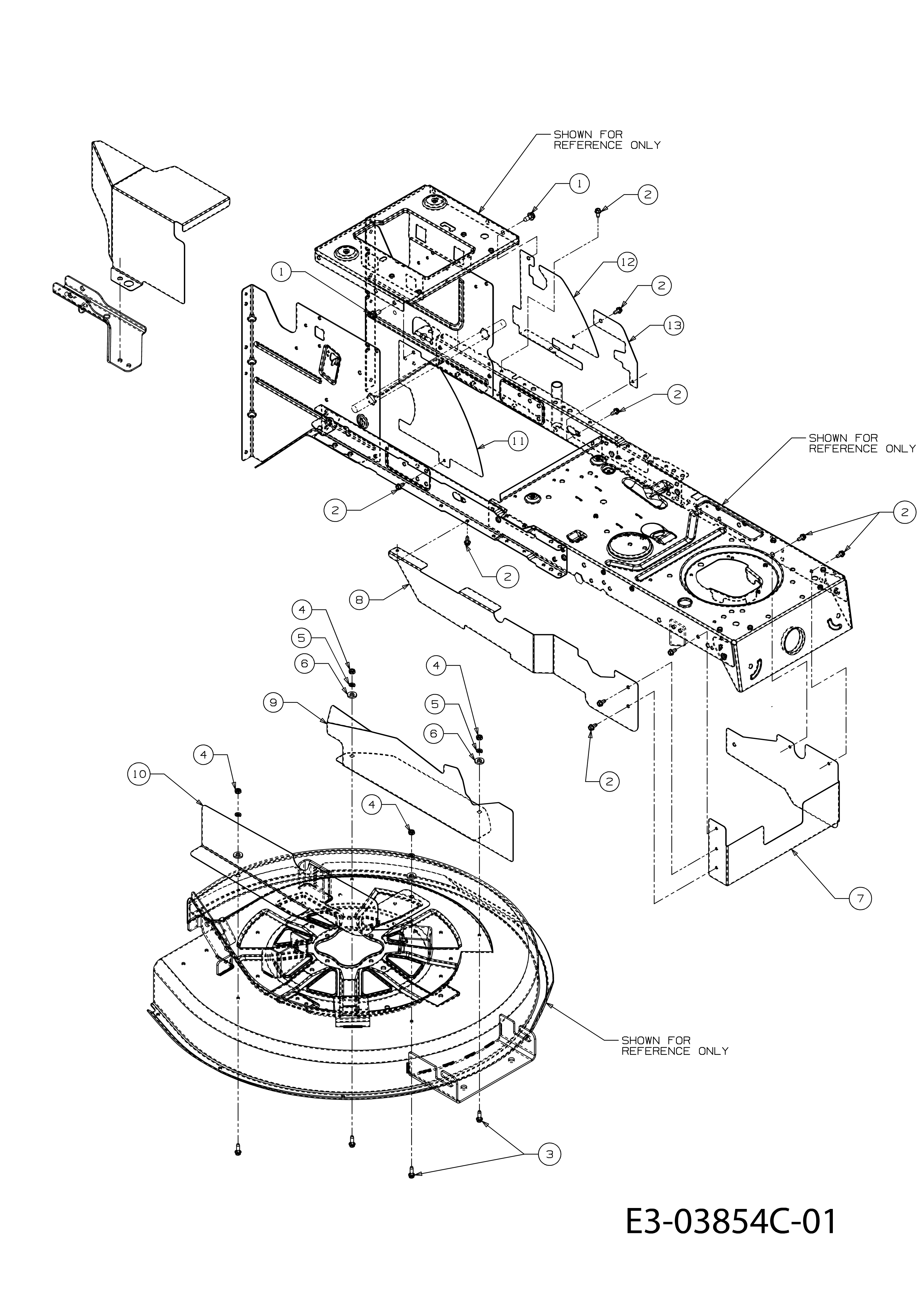

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C71004484 | Vis | Disponible | Voir la pièce |
| 1 | C71004484 | Vis | Disponible | Voir la pièce |
| 2 | C7100599 | Vis | Disponible | Voir la pièce |
| 2 | C7100599 | Vis | Disponible | Voir la pièce |
| 2 | C7100599 | Vis | Disponible | Voir la pièce |
| 2 | C7100599 | Vis | Disponible | Voir la pièce |
| 2 | C7100599 | Vis | Disponible | Voir la pièce |
| 2 | C7100599 | Vis | Disponible | Voir la pièce |
| 2 | C7100599 | Vis | Disponible | Voir la pièce |
| 3 | C7100642 | Vis | Disponible | Voir la pièce |
| 4 | C7123006 | Ecrou | Disponible | Voir la pièce |
| 4 | C7123006 | Ecrou | Disponible | Voir la pièce |
| 4 | C7123006 | Ecrou | Disponible | Voir la pièce |
| 4 | C7123006 | Ecrou | Disponible | Voir la pièce |
| 5 | C7360329 | Entretoise | Disponible | Voir la pièce |
| 5 | C7360329 | Entretoise | Disponible | Voir la pièce |
| 6 | C7363008 | Rondelle | Disponible | Voir la pièce |
| 6 | C7363008 | Rondelle | Disponible | Voir la pièce |
| 7 | C78305988637 | Protection | Disponible | Voir la pièce |
| 8 | C78305989637 | Protection | Disponible | Voir la pièce |
| 9 | C78305990637 | Protection | Disponible | Voir la pièce |
| 10 | C78305991637 | Protection | Disponible | Voir la pièce |
| 11 | C78305992637 | Protection | Disponible | Voir la pièce |
| 12 | C78305994637 | Protection | Disponible | Voir la pièce |
| 13 | C78306084637 | Protection | Disponible | Voir la pièce |

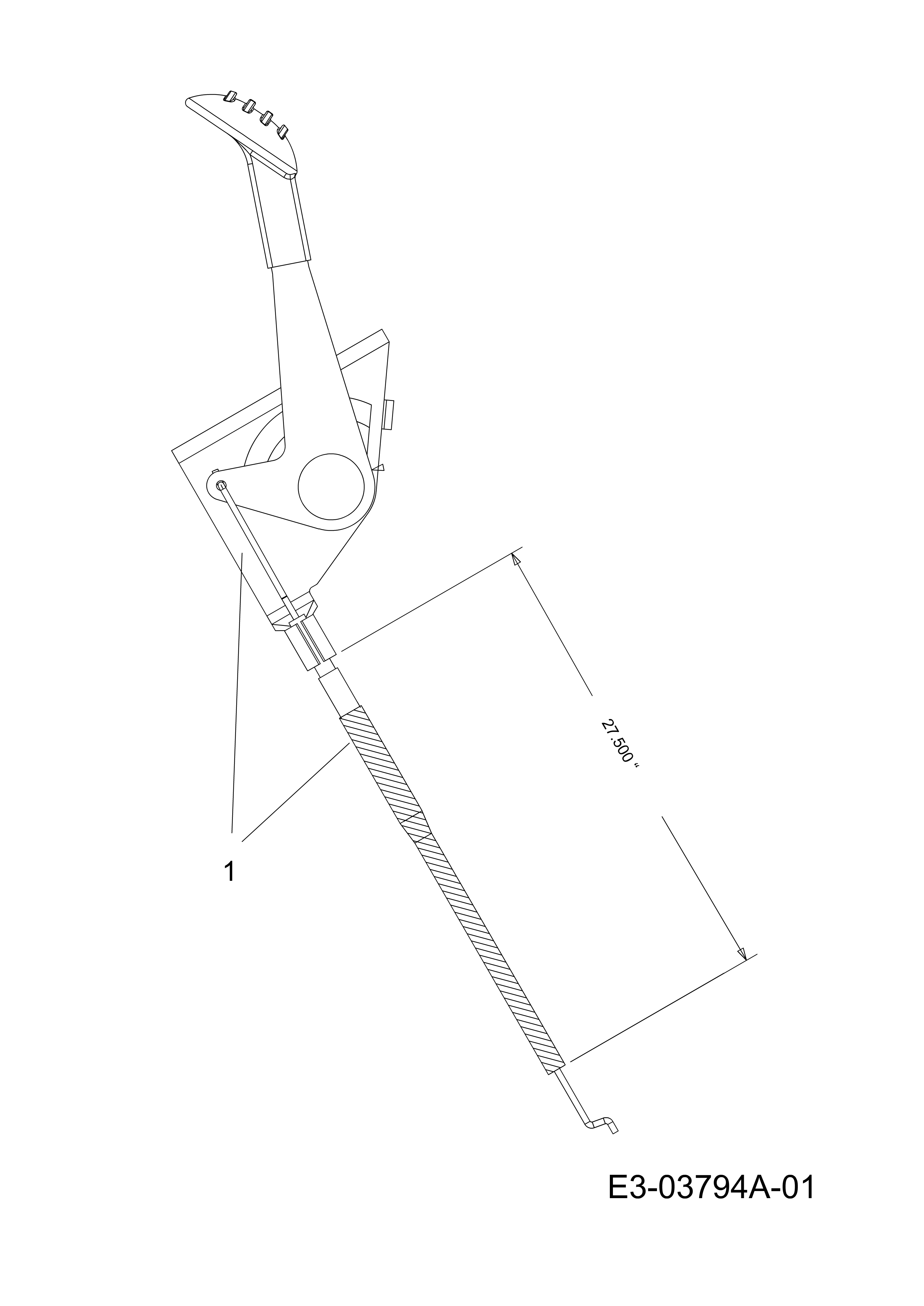

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C68304216637 | Levier | Disponible | Voir la pièce |
| 2 | C71005070 | Vis | Disponible | Voir la pièce |
| 3 | C7100599 | Vis | Disponible | Voir la pièce |
| 4 | C7103144 | Vis | Disponible | Voir la pièce |
| 5 | C7110736 | Bague | Disponible | Voir la pièce |
| 6 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 7 | C71404040 | Ressort | Disponible | Voir la pièce |
| 8 | C75004465C | Entretoise | Disponible | Voir la pièce |
| 9 | C78306823 | Support | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

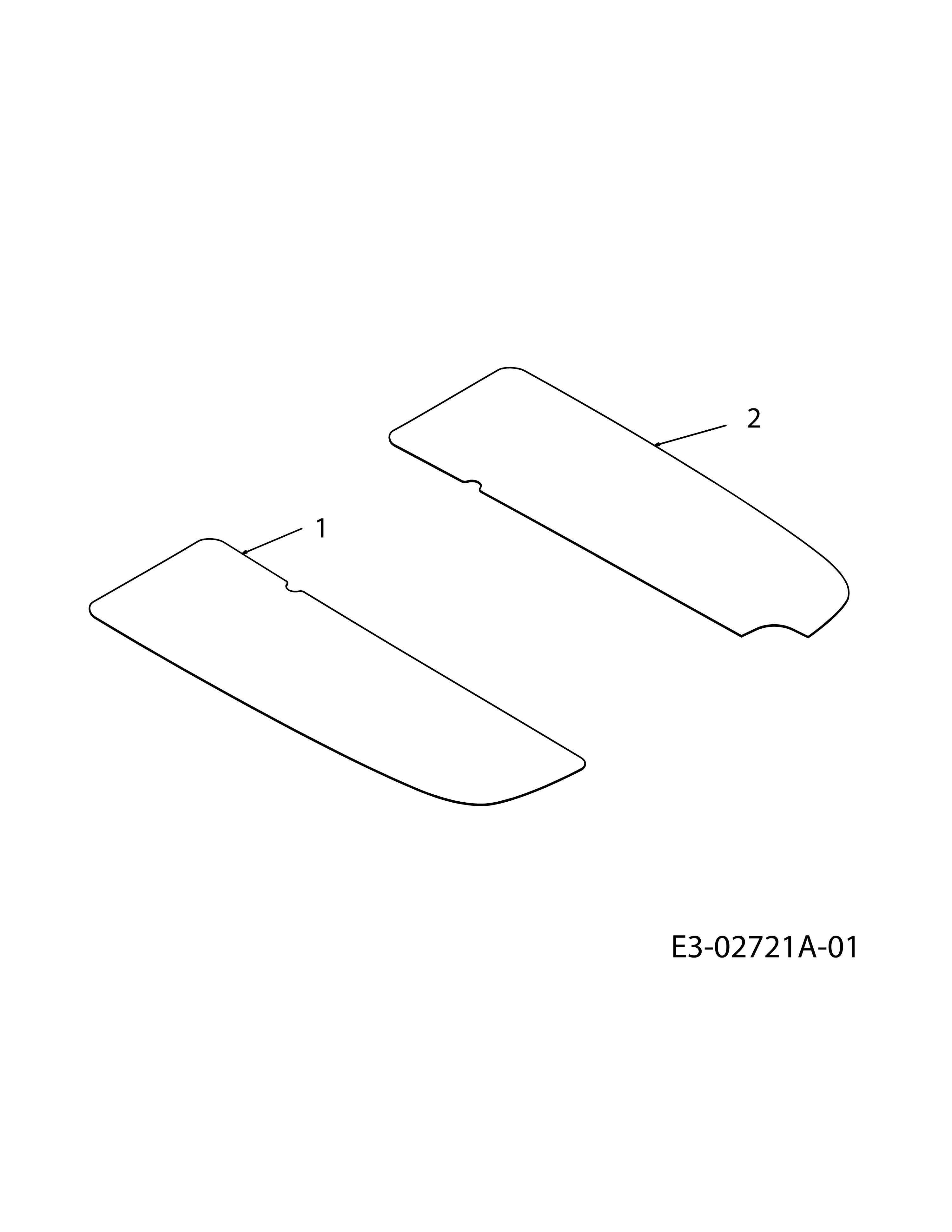

| 1 | C72304025 | Protection | Disponible | Voir la pièce |
| 2 | C72304026 | Protection | Disponible | Voir la pièce |

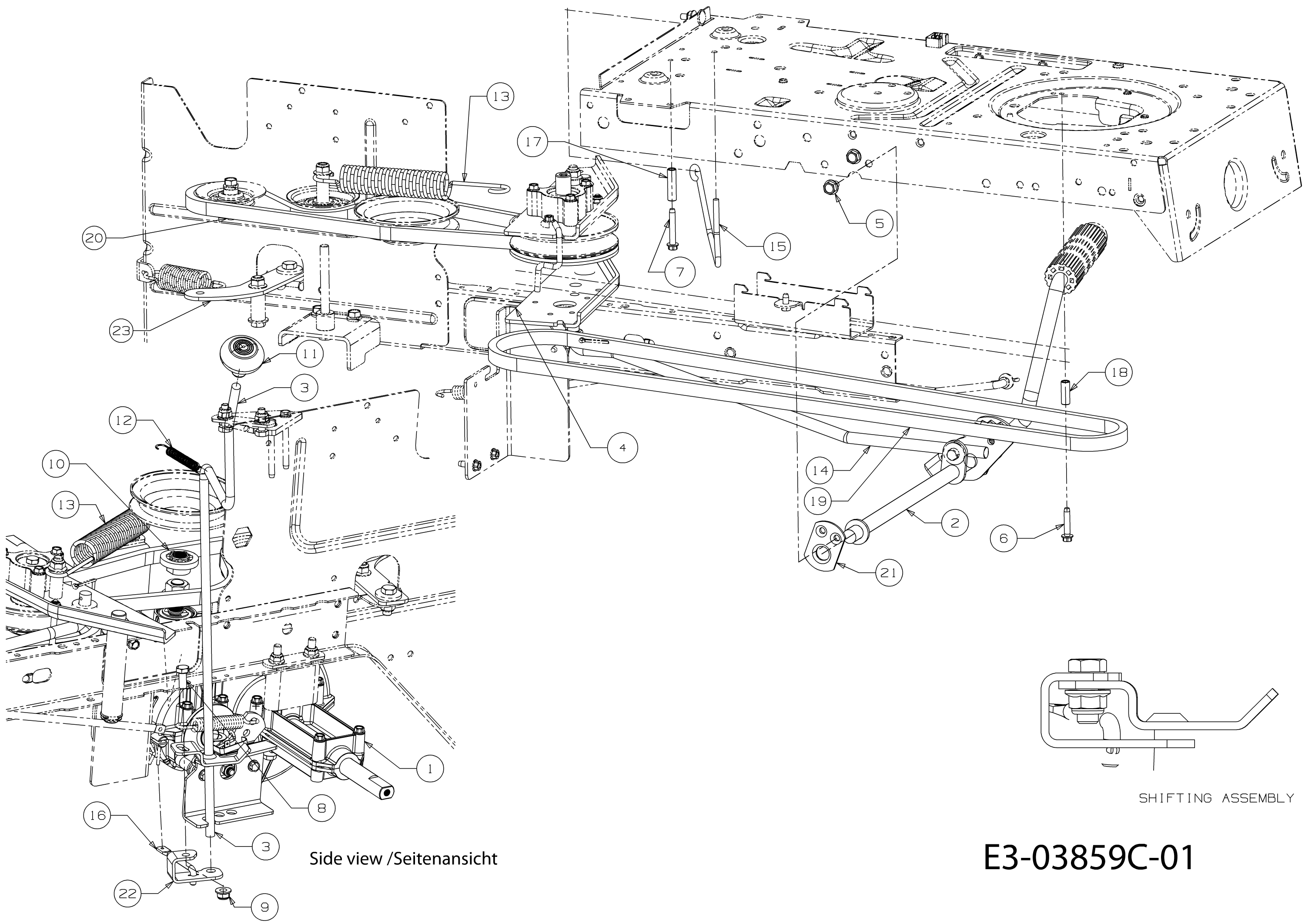

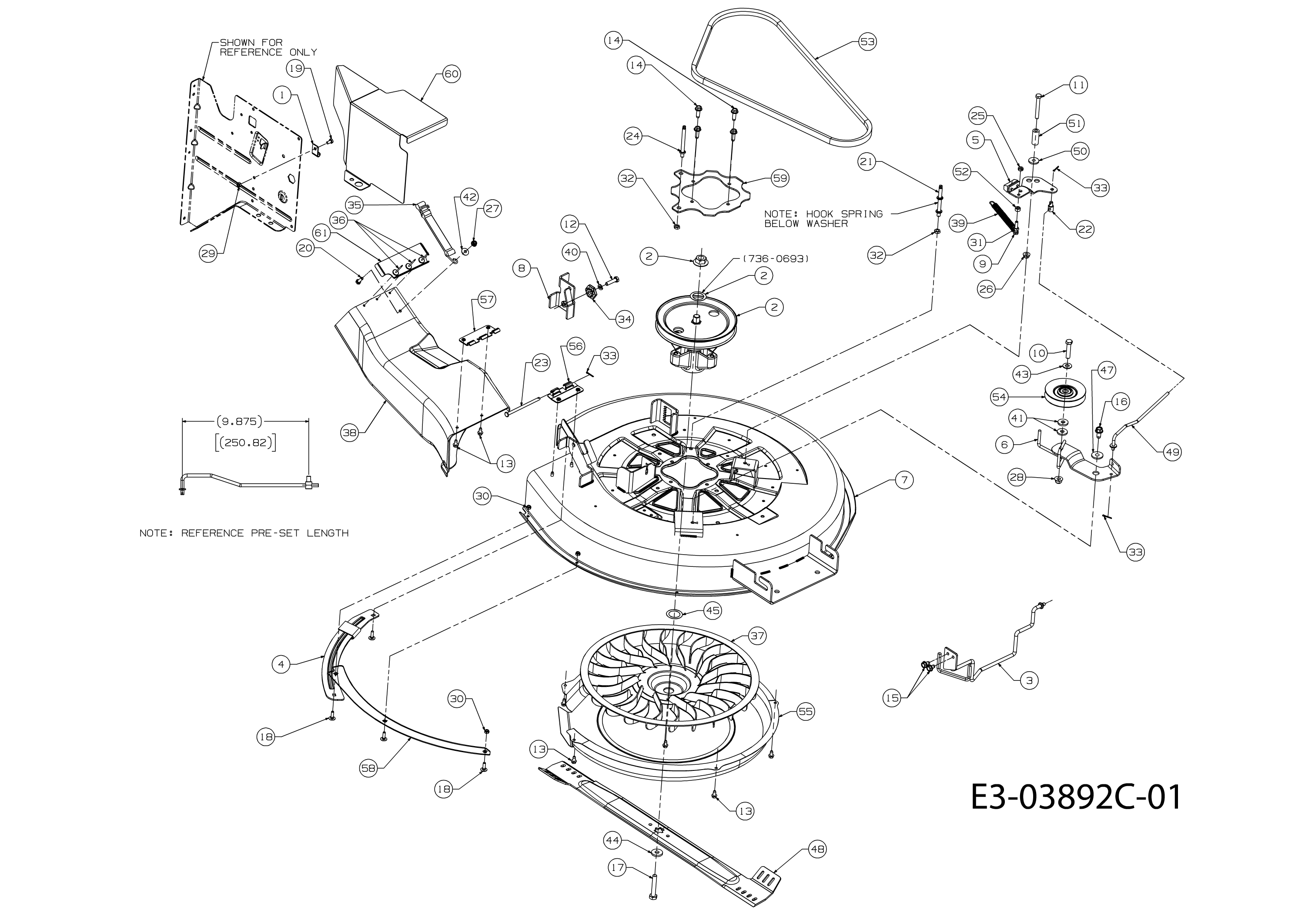

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C17840Z | Support | Disponible | Voir la pièce |
| 1 | C17840Z | Support | Disponible | Voir la pièce |
| 2 | C65605011 | Poulie | Non reliée | |
| 3 | C7100411 | Tendeur | Disponible | Voir la pièce |
| 4 | C71004469 | Vis | Disponible | Voir la pièce |
| 5 | C7100514 | Vis | Disponible | Voir la pièce |
| 6 | C7100599 | Vis | Disponible | Voir la pièce |
| 6 | C7100599 | Vis | Disponible | Voir la pièce |
| 7 | C7100604A | Vis | Disponible | Voir la pièce |
| 8 | C7100627 | Vis | Disponible | Voir la pièce |
| 9 | C7100642 | Vis | Disponible | Voir la pièce |
| 9 | C7100642 | Vis | Disponible | Voir la pièce |
| 10 | C7100654A | Vis | Disponible | Voir la pièce |
| 11 | C7100778 | Vis | Disponible | Voir la pièce |
| 12 | C7100932A | Vis | Disponible | Voir la pièce |
| 13 | C7101007 | Vis | Disponible | Voir la pièce |
| 14 | C7101206 | Vis | Disponible | Voir la pièce |
| 15 | C7101325 | Vis | Disponible | Voir la pièce |
| 16 | C7101682 | Vis | Disponible | Voir la pièce |
| 17 | C7103144 | Vis | Disponible | Voir la pièce |
| 17 | C7103144 | Vis | Disponible | Voir la pièce |
| 18 | C71104036 | Douille | Disponible | Voir la pièce |
| 19 | C71104826 | Guide | Disponible | Voir la pièce |
| 20 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 21 | C71204064 | Contreecrou | Disponible | Voir la pièce |
| 21 | C71204064 | Contreecrou | Disponible | Voir la pièce |
| 22 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 22 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 22 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 23 | C7120700 | Ecrou | Disponible | Voir la pièce |
| 24 | C7120714 | Ecrou | Disponible | Voir la pièce |
| 25 | C7140111 | Goupille | Disponible | Voir la pièce |
| 25 | C7140111 | Goupille | Disponible | Voir la pièce |
| 25 | C7140111 | Goupille | Disponible | Voir la pièce |
| 26 | C7140209 | Goupille | Disponible | Voir la pièce |
| 27 | C7160106A | Goupille | Disponible | Voir la pièce |
| 28 | C71804261 | Siege palier | Disponible | Voir la pièce |
| 29 | C7260214 | Bouchon | Disponible | Voir la pièce |
| 30 | C7260233 | Ecrou | Disponible | Voir la pièce |
| 31 | C73204505 | Ressort | Disponible | Voir la pièce |
| 31 | C73204505 | Ressort | Disponible | Voir la pièce |
| 32 | C7320716D | Ressort | Disponible | Voir la pièce |
| 33 | C7350239 | Pedale | Disponible | Voir la pièce |
| 34 | C7360272 | Rondelle | Disponible | Voir la pièce |
| 35 | C7360275 | Rondelle | Disponible | Voir la pièce |
| 35 | C7360275 | Rondelle | Disponible | Voir la pièce |
| 36 | C7360300 | Rondelle | Disponible | Voir la pièce |
| 36 | C7360300 | Rondelle | Disponible | Voir la pièce |
| 36 | C7360300 | Rondelle | Disponible | Voir la pièce |
| 37 | C7360362 | Rondelle | Disponible | Voir la pièce |
| 38 | C7363019 | Rondelle | Disponible | Voir la pièce |
| 40 | C7380347 | Rondelle | Disponible | Voir la pièce |
| 41 | C7410600 | Roulement | Disponible | Voir la pièce |
| 42 | C7410591 | Roulement | Disponible | Voir la pièce |
| 42 | C7410591 | Roulement | Disponible | Voir la pièce |
| 43 | C74704815C | Levier | Disponible | Voir la pièce |
| 44 | C74704897D | Guide | Disponible | Voir la pièce |
| 45 | C74804175 | Entretoise | Disponible | Voir la pièce |
| 46 | C75004456 | Entretoise | Disponible | Voir la pièce |
| 47 | C75004584 | Bague | Disponible | Voir la pièce |
| 48 | C75004962 | Entretoise | Disponible | Voir la pièce |
| 48 | C75004962 | Entretoise | Disponible | Voir la pièce |
| 49 | C75004988 | Entretoise | Disponible | Voir la pièce |
| 50 | C75604224 | Poulie | Disponible | Voir la pièce |
| 51 | C75604298 | Poulie | Disponible | Voir la pièce |
| 52 | C75604324 | Poulie | Disponible | Voir la pièce |
| 53 | C78305705637 | Bride | Disponible | Voir la pièce |
| 54 | C78305844Z | Porte-ressort | Disponible | Voir la pièce |
| 54 | C78305844Z | Porte-ressort | Disponible | Voir la pièce |
| 55 | C78305855637 | Bride | Disponible | Voir la pièce |
| 56 | C78305882637 | Guide | Disponible | Voir la pièce |
| 57 | C7831363 | Plaquette | Disponible | Voir la pièce |
Pièces de la vue éclatée

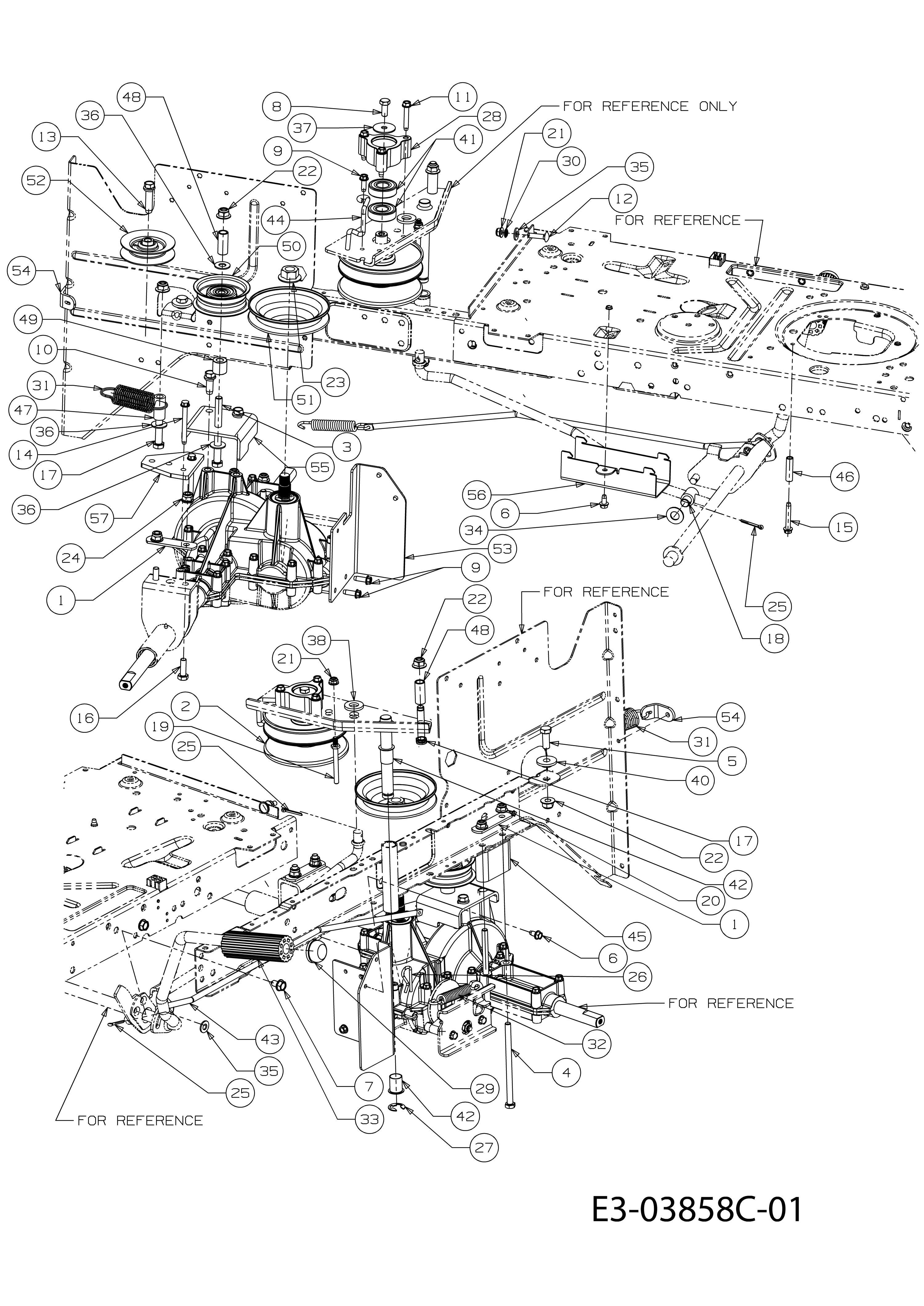

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C61804575A | Transmission | Disponible | Voir la pièce |
| 2 | C64704132AS | Pedale | Disponible | Voir la pièce |
| 3 | C64704140A | Tige | Disponible | Voir la pièce |
| 3 | C64704140A | Tige | Disponible | Voir la pièce |
| 4 | C68304429637 | Variateur | Disponible | Voir la pièce |
| 5 | C7100604A | Vis | Disponible | Voir la pièce |
| 6 | C7100809 | Vis | Disponible | Voir la pièce |
| 7 | C7101325 | Vis | Disponible | Voir la pièce |
| 8 | C7103008 | Vis | Disponible | Voir la pièce |
| 9 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 10 | C71804407 | Poulie | Disponible | Voir la pièce |
| 11 | C72004028 | Pommeau | Disponible | Voir la pièce |
| 12 | C73204488 | Ressort | Disponible | Voir la pièce |
| 13 | C73204517 | Ressort | Disponible | Voir la pièce |
| 13 | C73204517 | Ressort | Disponible | Voir la pièce |
| 14 | C74704780 | Tige | Disponible | Voir la pièce |
| 15 | C74704803637 | Guide | Disponible | Voir la pièce |
| 16 | C74704850 | Tige | Disponible | Voir la pièce |
| 17 | C75004456 | Entretoise | Disponible | Voir la pièce |
| 18 | C7500566A | Bague | Disponible | Voir la pièce |
| 19 | C75404211 | Courroie | Disponible | Voir la pièce |
| 20 | C75404268R | Courroie | Non reliée | |
| 21 | C78304536BS | Etrier support pedales | Disponible | Voir la pièce |
| 22 | C78305853C | Levier de vitesse | Disponible | Voir la pièce |
| 23 | C78306623 | Variateur | Disponible | Voir la pièce |
Pièces de la vue éclatée

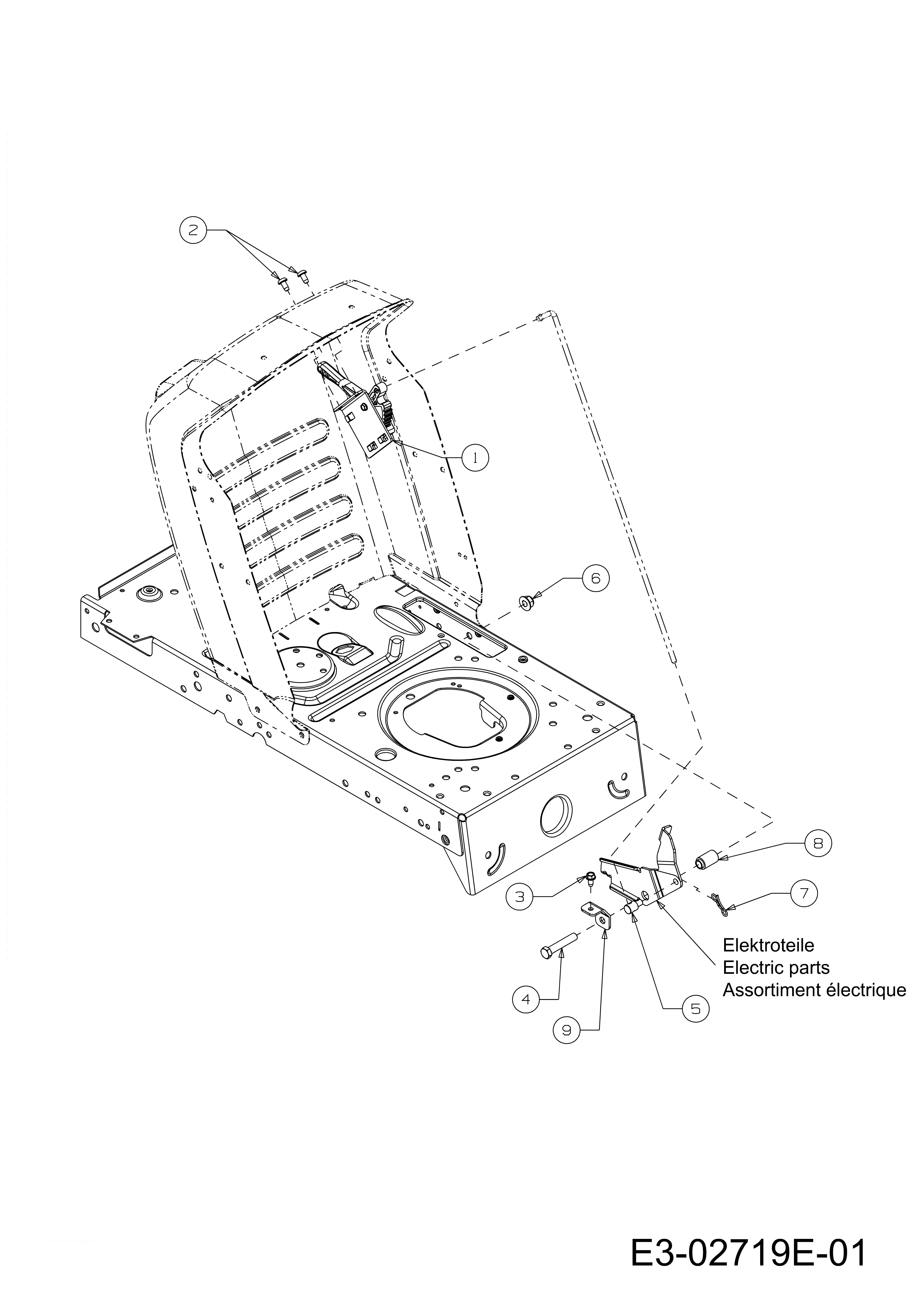

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7100224 | Vis | Disponible | Voir la pièce |
| 2 | C71004483 | Vis | Disponible | Voir la pièce |
| 2 | C71004483 | Vis | Disponible | Voir la pièce |
| 3 | C71004484 | Vis | Disponible | Voir la pièce |
| 4 | C7100599 | Vis | Disponible | Voir la pièce |
| 4 | C7100599 | Vis | Disponible | Voir la pièce |
| 5 | C73104591A | Support | Disponible | Voir la pièce |
| 6 | C7360607 | Rondelle | Disponible | Voir la pièce |
| 7 | C78304587DEO | Capot arrière (orange) | Disponible | Voir la pièce |
| 8 | C78304877AS | Interrupteur | Disponible | Voir la pièce |
| 9 | C78305881AEO | Etrier | Disponible | Voir la pièce |
| 10 | C7831489D637 | Etrier | Disponible | Voir la pièce |
Pièces de la vue éclatée

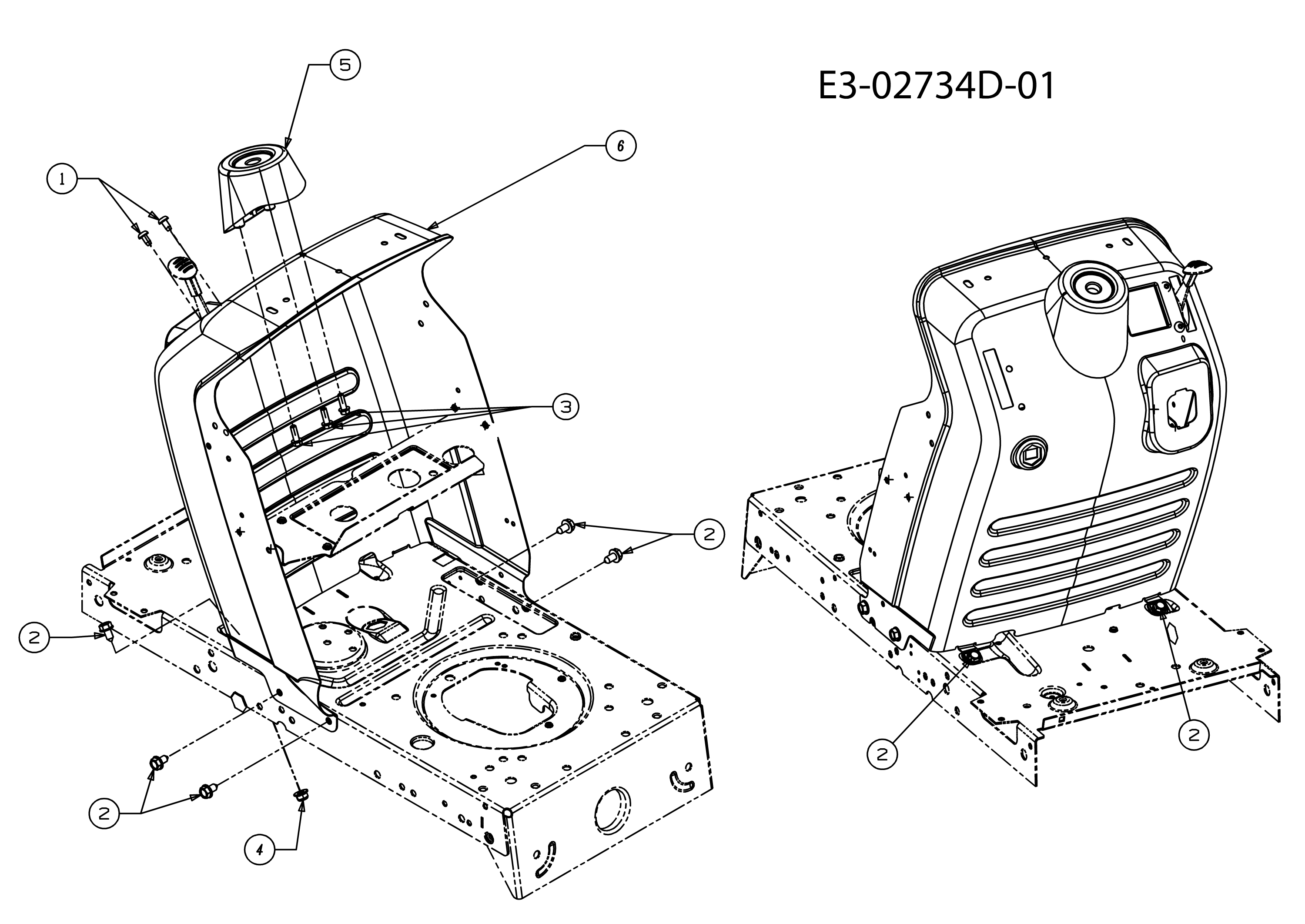

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C63104279A | Support | Disponible | Voir la pièce |
| 2 | C71004593 | Vis | Disponible | Voir la pièce |
| 3 | C71005108 | Vis | Disponible | Voir la pièce |
| 3 | C71005108 | Vis | Disponible | Voir la pièce |
| 3 | C71005108 | Vis | Disponible | Voir la pièce |
| 4 | C7100726 | Vis | Disponible | Voir la pièce |
| 5 | C7100751 | Vis | Disponible | Voir la pièce |
| 6 | C71204064 | Contreecrou | Disponible | Voir la pièce |
| 6 | C71204064 | Contreecrou | Disponible | Voir la pièce |
| 7 | C7250157 | Bande | Disponible | Voir la pièce |
| 8 | C7250963 | Ampoule | Disponible | Voir la pièce |
| 9 | C73106095 | Protection | Disponible | Voir la pièce |
| 10 | C73106096 | Protection | Disponible | Voir la pièce |
| 11 | C73106796 | Capot | Disponible | Voir la pièce |
| 12 | C73804091A | Vis | Disponible | Voir la pièce |
| 13 | C78305417637 | Plaquette | Disponible | Voir la pièce |
| 14 | C78305418637 | Plaquette | Disponible | Voir la pièce |
| 15 | C78306302EO | Capot moteur (orange) | Disponible | Voir la pièce |
| 16 | C78306303EO | Capot lateral (orange) | Disponible | Voir la pièce |
| 17 | C78306304EO | Capot lateral (orange) | Disponible | Voir la pièce |
| 18 | C78306328637 | Bride | Disponible | Voir la pièce |
| 19 | C777X43038 | Parabole feu | Disponible | Voir la pièce |
| 20 | C777X43039 | Parabole feu | Disponible | Voir la pièce |
Pièces de la vue éclatée

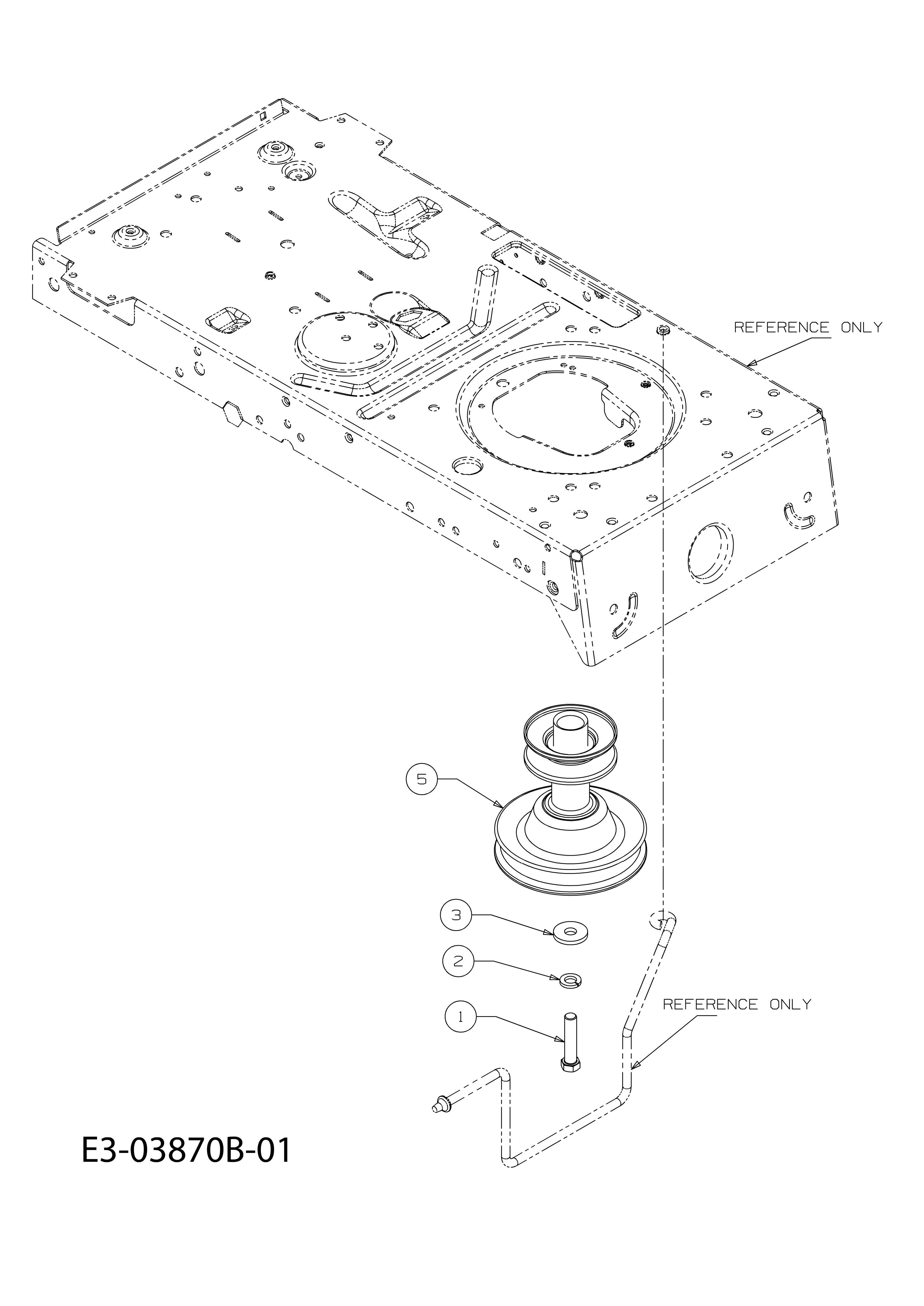

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7101002 | Vis | Disponible | Voir la pièce |
| 2 | C7360171 | Rondelle | Disponible | Voir la pièce |
| 3 | C7360322 | Rondelle | Disponible | Voir la pièce |
| 5 | C75604330A | Poulie | Disponible | Voir la pièce |

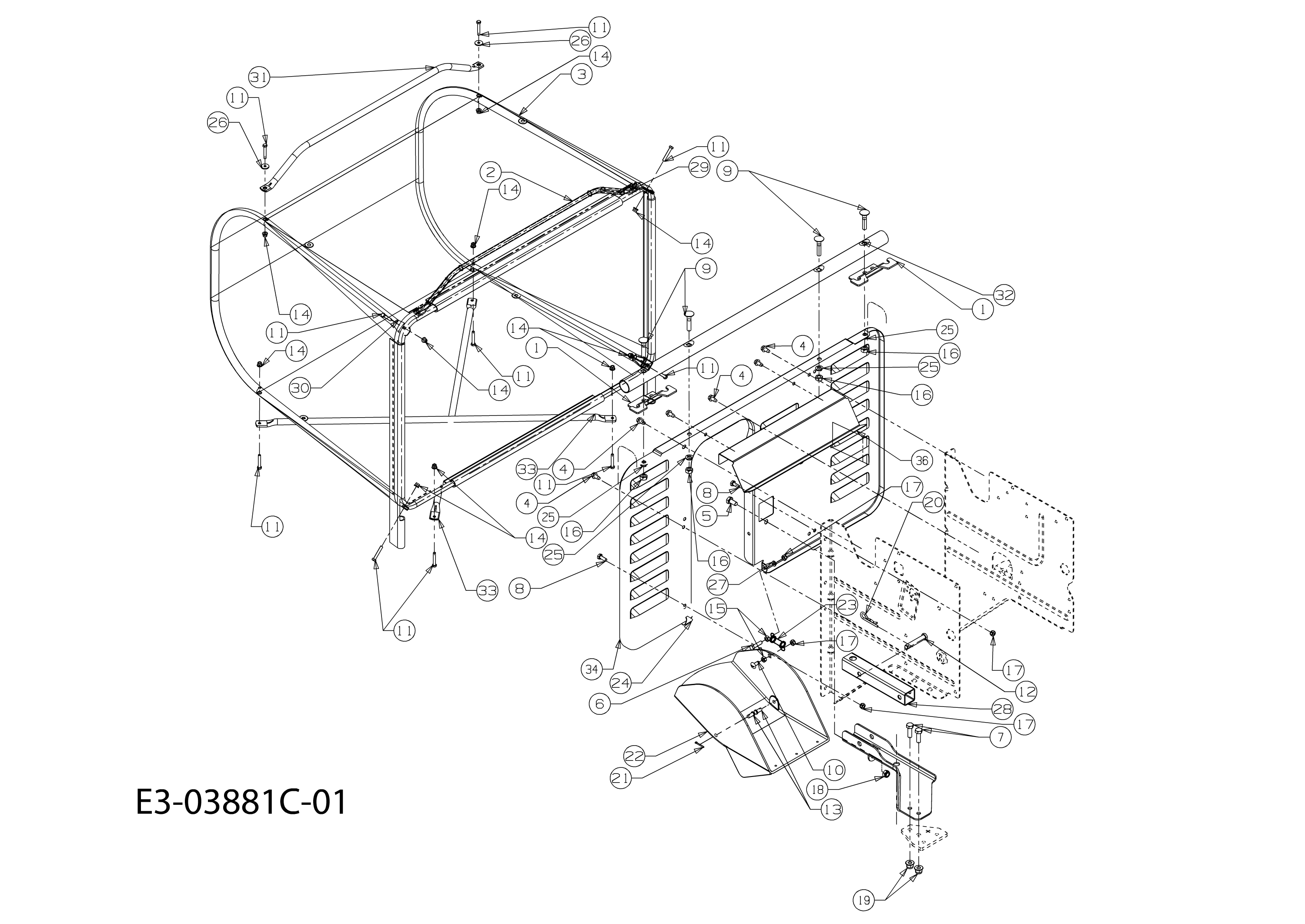

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C15995A | Plaquette | Disponible | Voir la pièce |
| 1 | C15995A | Plaquette | Disponible | Voir la pièce |
| 2 | C6490011637 | Etrier | Disponible | Voir la pièce |
| 3 | C6640073B | Bac | Disponible | Voir la pièce |
| 4 | C7100599 | Vis | Disponible | Voir la pièce |
| 4 | C7100599 | Vis | Disponible | Voir la pièce |
| 4 | C7100599 | Vis | Disponible | Voir la pièce |
| 4 | C7100599 | Vis | Disponible | Voir la pièce |
| 5 | C7101376 | Vis | Disponible | Voir la pièce |
| 6 | C7101399 | Vis | Disponible | Voir la pièce |
| 7 | C7101682 | Vis | Disponible | Voir la pièce |
| 8 | C7101690 | Vis | Disponible | Voir la pièce |
| 8 | C7101690 | Vis | Disponible | Voir la pièce |
| 9 | C7101700 | Vis | Disponible | Voir la pièce |
| 9 | C7101700 | Vis | Disponible | Voir la pièce |
| 10 | C7101759 | Vis | Disponible | Voir la pièce |
| 11 | C7101798 | Vis | Disponible | Voir la pièce |
| 11 | C7101798 | Vis | Disponible | Voir la pièce |
| 11 | C7101798 | Vis | Disponible | Voir la pièce |
| 11 | C7101798 | Vis | Disponible | Voir la pièce |
| 11 | C7101798 | Vis | Disponible | Voir la pièce |
| 11 | C7101798 | Vis | Disponible | Voir la pièce |
| 11 | C7101798 | Vis | Disponible | Voir la pièce |
| 11 | C7101798 | Vis | Disponible | Voir la pièce |
| 11 | C7101798 | Vis | Disponible | Voir la pièce |
| 12 | C7110679A | Goujon | Disponible | Voir la pièce |
| 13 | C7110701 | Pivot | Disponible | Voir la pièce |
| 14 | C7120642 | Ecrou | Disponible | Voir la pièce |
| 14 | C7120642 | Ecrou | Disponible | Voir la pièce |
| 14 | C7120642 | Ecrou | Disponible | Voir la pièce |
| 14 | C7120642 | Ecrou | Disponible | Voir la pièce |
| 14 | C7120642 | Ecrou | Disponible | Voir la pièce |
| 14 | C7120642 | Ecrou | Disponible | Voir la pièce |
| 14 | C7120642 | Ecrou | Disponible | Voir la pièce |
| 14 | C7120642 | Ecrou | Disponible | Voir la pièce |
| 15 | C7120689 | Ecrou | Disponible | Voir la pièce |
| 16 | C7120690 | Ecrou | Disponible | Voir la pièce |
| 16 | C7120690 | Ecrou | Disponible | Voir la pièce |
| 16 | C7120690 | Ecrou | Disponible | Voir la pièce |
| 16 | C7120690 | Ecrou | Disponible | Voir la pièce |
| 17 | C7120691 | Ecrou | Disponible | Voir la pièce |
| 17 | C7120691 | Ecrou | Disponible | Voir la pièce |
| 17 | C7120691 | Ecrou | Disponible | Voir la pièce |
| 17 | C7120691 | Ecrou | Disponible | Voir la pièce |
| 18 | C7120692 | Ecrou hex | Disponible | Voir la pièce |
| 19 | C7120714 | Ecrou | Disponible | Voir la pièce |
| 20 | C7140147 | Goupille | Disponible | Voir la pièce |
| 21 | C7140507 | Goupille | Disponible | Voir la pièce |
| 22 | C7311606B | Deflecteur | Disponible | Voir la pièce |
| 23 | C7320755 | Ressort | Disponible | Voir la pièce |
| 24 | C7320838A | Ressort | Disponible | Voir la pièce |
| 25 | C7360119 | Rondelle | Disponible | Voir la pièce |
| 25 | C7360119 | Rondelle | Disponible | Voir la pièce |
| 25 | C7360119 | Rondelle | Disponible | Voir la pièce |
| 25 | C7360119 | Rondelle | Disponible | Voir la pièce |
| 26 | C7360400 | Rondelle | Disponible | Voir la pièce |
| 26 | C7360400 | Rondelle | Disponible | Voir la pièce |
| 27 | C7360648 | Rondelle | Disponible | Voir la pièce |
| 28 | C74904013AS | Tuyau | Disponible | Voir la pièce |
| 29 | C74904226637 | Tuyau | Disponible | Voir la pièce |
| 30 | C74904227637 | Tuyau | Disponible | Voir la pièce |
| 31 | C7490962A637 | Guidon tuyau | Disponible | Voir la pièce |
| 32 | C7490963637 | Tuyau | Disponible | Voir la pièce |
| 33 | C7490964637 | Tuyau | Disponible | Voir la pièce |
| 33 | C7490964637 | Tuyau | Disponible | Voir la pièce |
| 34 | C7830278A637 | Grille | Disponible | Voir la pièce |
| 36 | C78305831637 | Deflecteur | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C68304466637 | Arbre | Disponible | Voir la pièce |
| 2 | C7120206 | Ecrou | Disponible | Voir la pièce |
| 3 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 3 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 3 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 4 | C7123083 | Ecrou | Disponible | Voir la pièce |
| 5 | C71404043 | Goupille | Disponible | Voir la pièce |
| 6 | C7140470 | Epingle | Disponible | Voir la pièce |
| 7 | C7160106A | Goupille | Disponible | Voir la pièce |
| 7 | C7160106A | Goupille | Disponible | Voir la pièce |
| 8 | C7200311 | Poignee | Disponible | Voir la pièce |
| 9 | C73204225 | Ressort | Disponible | Voir la pièce |
| 10 | C7360366 | Rondelle | Disponible | Voir la pièce |
| 10 | C7360366 | Rondelle | Disponible | Voir la pièce |
| 11 | C7360414 | Rondelle | Disponible | Voir la pièce |
| 11 | C7360414 | Rondelle | Disponible | Voir la pièce |
| 12 | C7360921 | Rondelle | Disponible | Voir la pièce |
| 13 | C7363084 | Entretoise | Disponible | Voir la pièce |
| 14 | C73804130 | Vis | Disponible | Voir la pièce |
| 14 | C73804130 | Vis | Disponible | Voir la pièce |
| 15 | C7380507B | Vis | Disponible | Voir la pièce |
| 16 | C7410225 | Roulement | Disponible | Voir la pièce |
| 16 | C7410225 | Roulement | Disponible | Voir la pièce |
| 17 | C74704282 | Levier | Disponible | Voir la pièce |
| 18 | C74704842 | Tige | Disponible | Voir la pièce |
| 18 | C74704842 | Tige | Disponible | Voir la pièce |

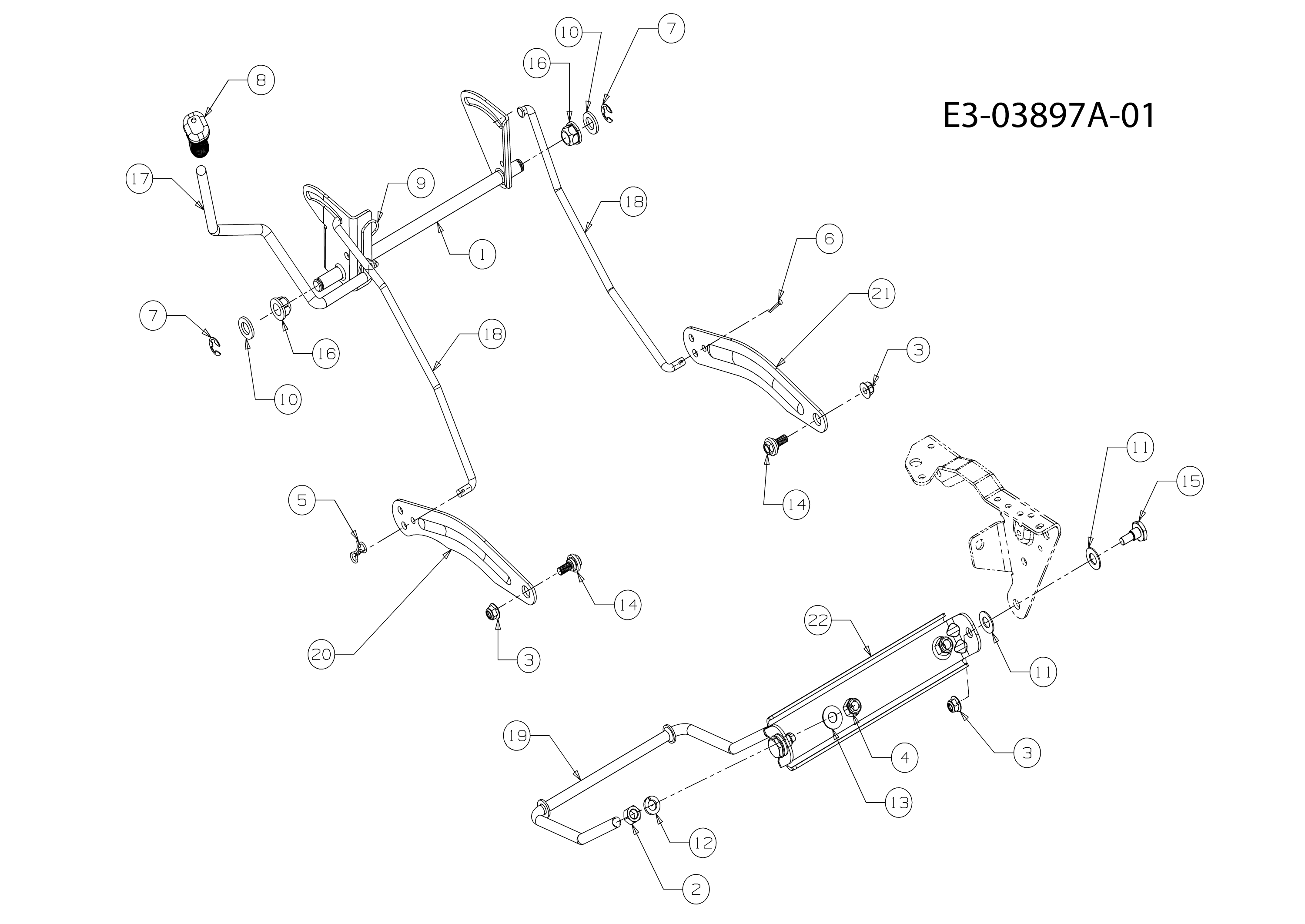

| 19 | C7471324 | Tige | Disponible | Voir la pièce |
| 20 | C78304494CS | Bras de levage | Disponible | Voir la pièce |
| 21 | C78304711CS | Bras de levage | Disponible | Voir la pièce |
| 22 | C7830720C637 | Plaquette | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C16606Z | Crochet | Disponible | Voir la pièce |
| 2 | C9180139B | Poulie | Disponible | Voir la pièce |
| 2 | C9180139B | Poulie | Disponible | Voir la pièce |
| 2 | C9180139B | Poulie | Disponible | Voir la pièce |
| 3 | C64704148AZ | Bras | Disponible | Voir la pièce |
| 4 | C6830215A637 | Plaquette | Disponible | Voir la pièce |
| 5 | C98304409 | Group frein | Disponible | Voir la pièce |
| 6 | C68304446C | Entretoise | Disponible | Voir la pièce |
| 7 | C68304459637 | Plateau de coupe | Disponible | Voir la pièce |
| 8 | C68304460AS | Etrier | Non reliée | |
| 9 | C7100106 | Vis | Disponible | Voir la pièce |
| 10 | C7100347 | Vis | Disponible | Voir la pièce |
| 11 | C7100378 | Vis | Disponible | Voir la pièce |
| 12 | C7100528 | Vis | Disponible | Voir la pièce |
| 13 | C7100599 | Vis | Disponible | Voir la pièce |
| 13 | C7100599 | Vis | Disponible | Voir la pièce |
| 13 | C7100599 | Vis | Disponible | Voir la pièce |
| 14 | C7100602 | Vis | Disponible | Voir la pièce |
| 14 | C7100602 | Vis | Disponible | Voir la pièce |
| 15 | C7100607 | Vis | Disponible | Voir la pièce |
| 16 | C7100623 | Vis | Disponible | Voir la pièce |
| 17 | C7101382 | Vis | Disponible | Voir la pièce |
| 18 | C7101687 | Vis | Disponible | Voir la pièce |
| 18 | C7101687 | Vis | Disponible | Voir la pièce |
| 19 | C7101691 | Vis | Disponible | Voir la pièce |
| 20 | C7103015 | Vis | Disponible | Voir la pièce |
| 21 | C71105322 | Pivot | Disponible | Voir la pièce |
| 22 | C7110736 | Bague | Disponible | Voir la pièce |
| 23 | C7111054 | Pivot | Disponible | Voir la pièce |
| 24 | C7111065 | Rondelle | Disponible | Voir la pièce |
| 25 | C7120291 | Ecrou | Disponible | Voir la pièce |
| 26 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 27 | C71204064 | Contreecrou | Disponible | Voir la pièce |
| 28 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 29 | C7120633 | Ecrou | Disponible | Voir la pièce |
| 30 | C7120691 | Ecrou | Disponible | Voir la pièce |
| 30 | C7120691 | Ecrou | Disponible | Voir la pièce |
| 31 | C7123006 | Ecrou | Disponible | Voir la pièce |
| 32 | C7123046 | Ecrou | Disponible | Voir la pièce |
| 32 | C7123046 | Ecrou | Disponible | Voir la pièce |
| 33 | C7140507 | Goupille | Disponible | Voir la pièce |
| 33 | C7140507 | Goupille | Disponible | Voir la pièce |
| 33 | C7140507 | Goupille | Disponible | Voir la pièce |
| 34 | C71704074 | Entretoise | Disponible | Voir la pièce |
| 35 | C7230383 | Levier | Disponible | Voir la pièce |
| 36 | C7280287 | Rivet | Disponible | Voir la pièce |
| 37 | C7311583 | Guidage d | Disponible | Voir la pièce |
| 38 | C7311605F | Protection | Disponible | Voir la pièce |
| 39 | C73208325 | Ressort | Non reliée | |
| 40 | C7360119 | Rondelle | Disponible | Voir la pièce |
| 41 | C7360258 | Rondelle | Disponible | Voir la pièce |
| 42 | C7360270 | Rondelle | Disponible | Voir la pièce |
| 43 | C7360300 | Rondelle | Disponible | Voir la pièce |
| 44 | C7360684 | Rondelle | Disponible | Voir la pièce |
| 45 | C7360693 | Rondelle | Disponible | Voir la pièce |
| 47 | C7380347 | Rondelle | Disponible | Voir la pièce |
| 48 | C74204058 | Lame | Disponible | Voir la pièce |
| 49 | C74704912 | Entretoise | Disponible | Voir la pièce |
| 50 | C7480234 | Entretoise | Disponible | Voir la pièce |
| 51 | C75004993 | Entretoise | Disponible | Voir la pièce |
| 52 | C75005381 | Entretoise | Disponible | Voir la pièce |
| 53 | C75404190 | Courroie | Disponible | Voir la pièce |
| 54 | C7560487 | Poulie | Disponible | Voir la pièce |
| 55 | C7830289637 | Guidage d | Disponible | Voir la pièce |
| 56 | C7830291ZW | Charniere | Non reliée | |
| 57 | C7830292 | Charniere | Disponible | Voir la pièce |
| 58 | C7830301637 | Protection | Disponible | Voir la pièce |
| 59 | C7830571637 | Joint | Disponible | Voir la pièce |
| 60 | C78305993BSR | Protection | Non reliée | |
| 61 | C78306154AS | Rallonge | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

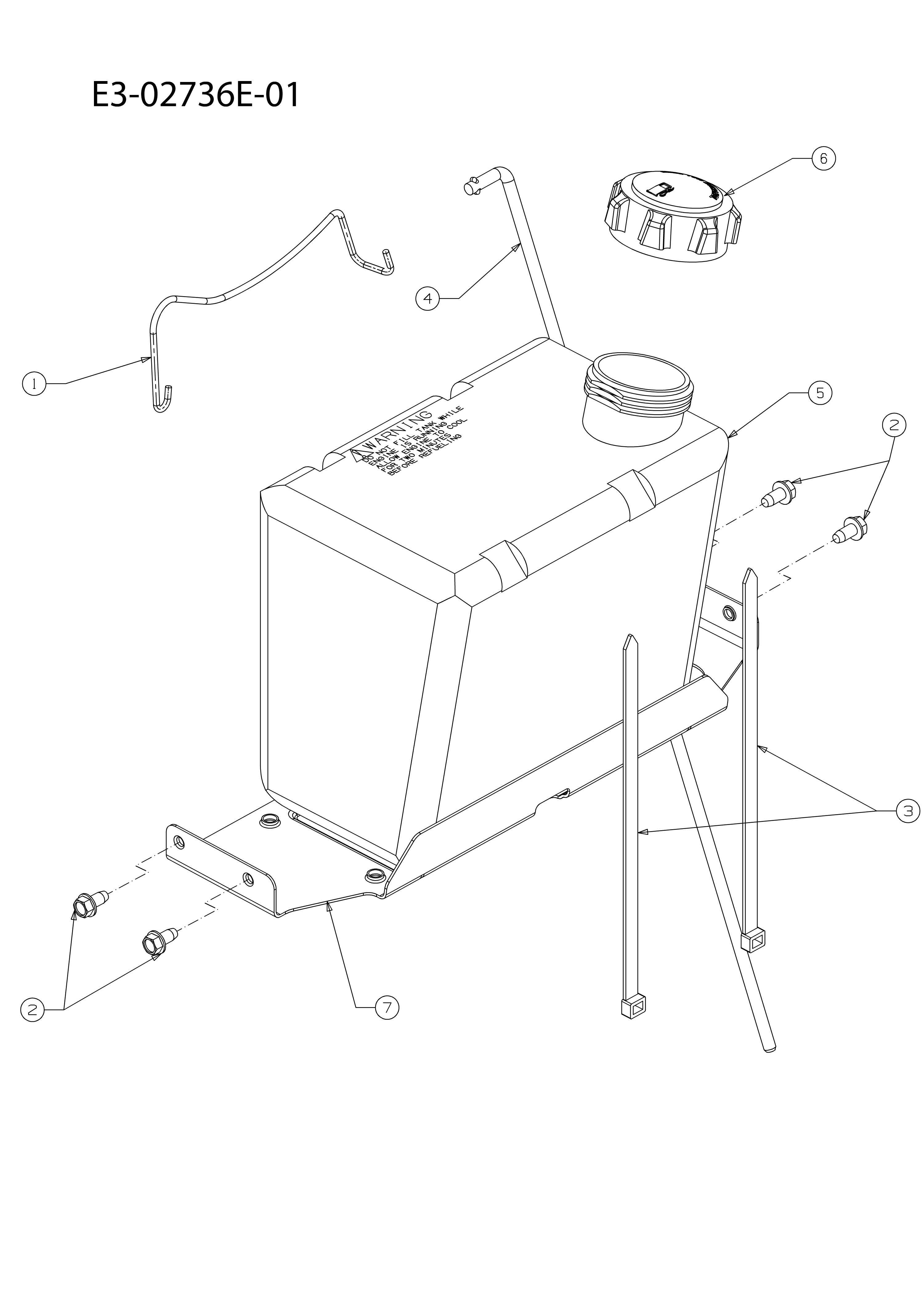

| 1 | C68304448637 | Boitier batterie | Disponible | Voir la pièce |
| 2 | C7100599 | Vis | Disponible | Voir la pièce |
| 2 | C7100599 | Vis | Disponible | Voir la pièce |
| 3 | C7260209 | Bande | Disponible | Voir la pièce |
| 4 | C74704430 | Etrier | Disponible | Voir la pièce |
| 5 | C7510555DR | Reservoir | Non reliée | |
| 6 | C7510603B | Bouchon | Non reliée | |
| 7 | C78304584BS | Bride | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

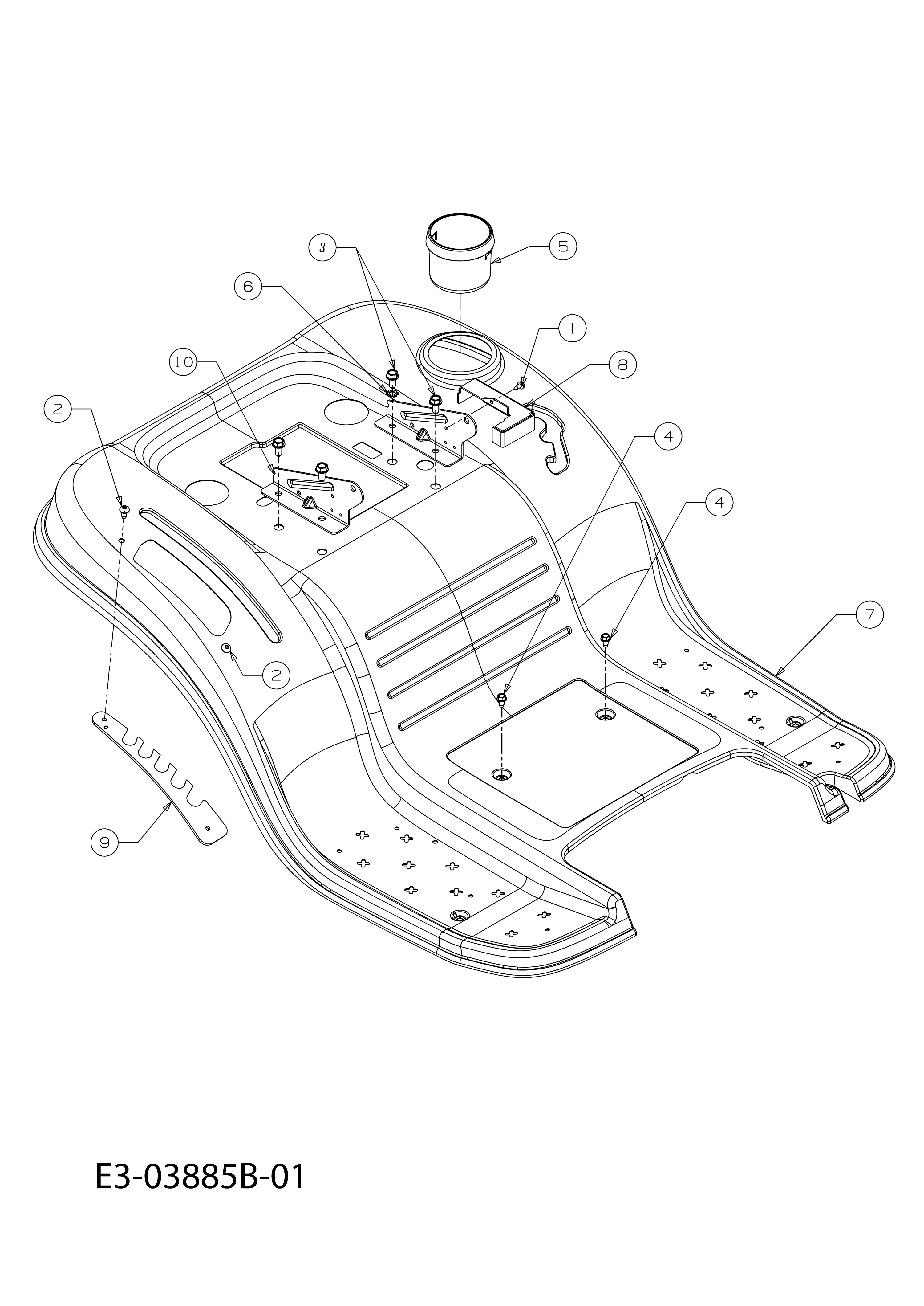

| 1 | C71004483 | Vis | Disponible | Voir la pièce |
| 2 | C7100604A | Vis | Disponible | Voir la pièce |
| 2 | C7100604A | Vis | Disponible | Voir la pièce |
| 2 | C7100604A | Vis | Disponible | Voir la pièce |
| 2 | C7100604A | Vis | Disponible | Voir la pièce |
| 2 | C7100604A | Vis | Disponible | Voir la pièce |
| 3 | C7100895 | Vis | Disponible | Voir la pièce |
| 4 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 5 | C73104945 | Moyeu | Disponible | Voir la pièce |
| 6 | C78304873BS | Tableau de bord | Disponible | Voir la pièce |

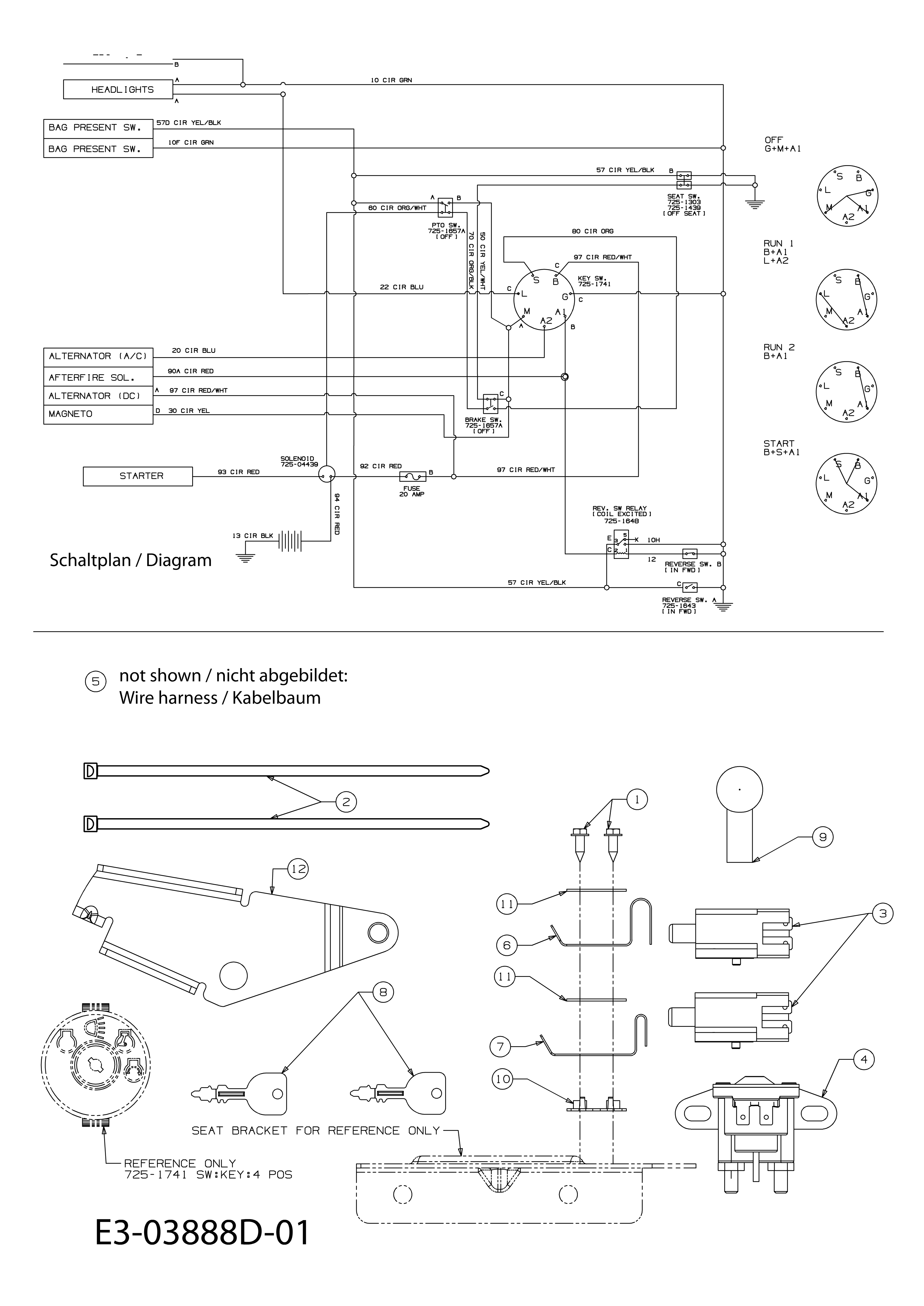

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7100227 | Vis | Disponible | Voir la pièce |
| 2 | C7250157 | Bande | Disponible | Voir la pièce |
| 3 | C72504363 | Interrupteur | Disponible | Voir la pièce |
| 4 | C72506153A | Interrupteur | Non reliée | |
| 5 | C72505066A | Cablage | Disponible | Voir la pièce |
| 6 | C7251303 | Epingle | Disponible | Voir la pièce |
| 7 | C7251439 | Securite | Disponible | Voir la pièce |
| 8 | C7251745A | Clé | Disponible | Voir la pièce |
| 9 | C7253237 | Bouchon | Disponible | Voir la pièce |
| 10 | C7260278 | Plaquette | Disponible | Voir la pièce |
| 11 | C7260279 | Plaquette | Disponible | Voir la pièce |
| 11 | C7260279 | Plaquette | Disponible | Voir la pièce |
| 12 | C78307369Z | Protection | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

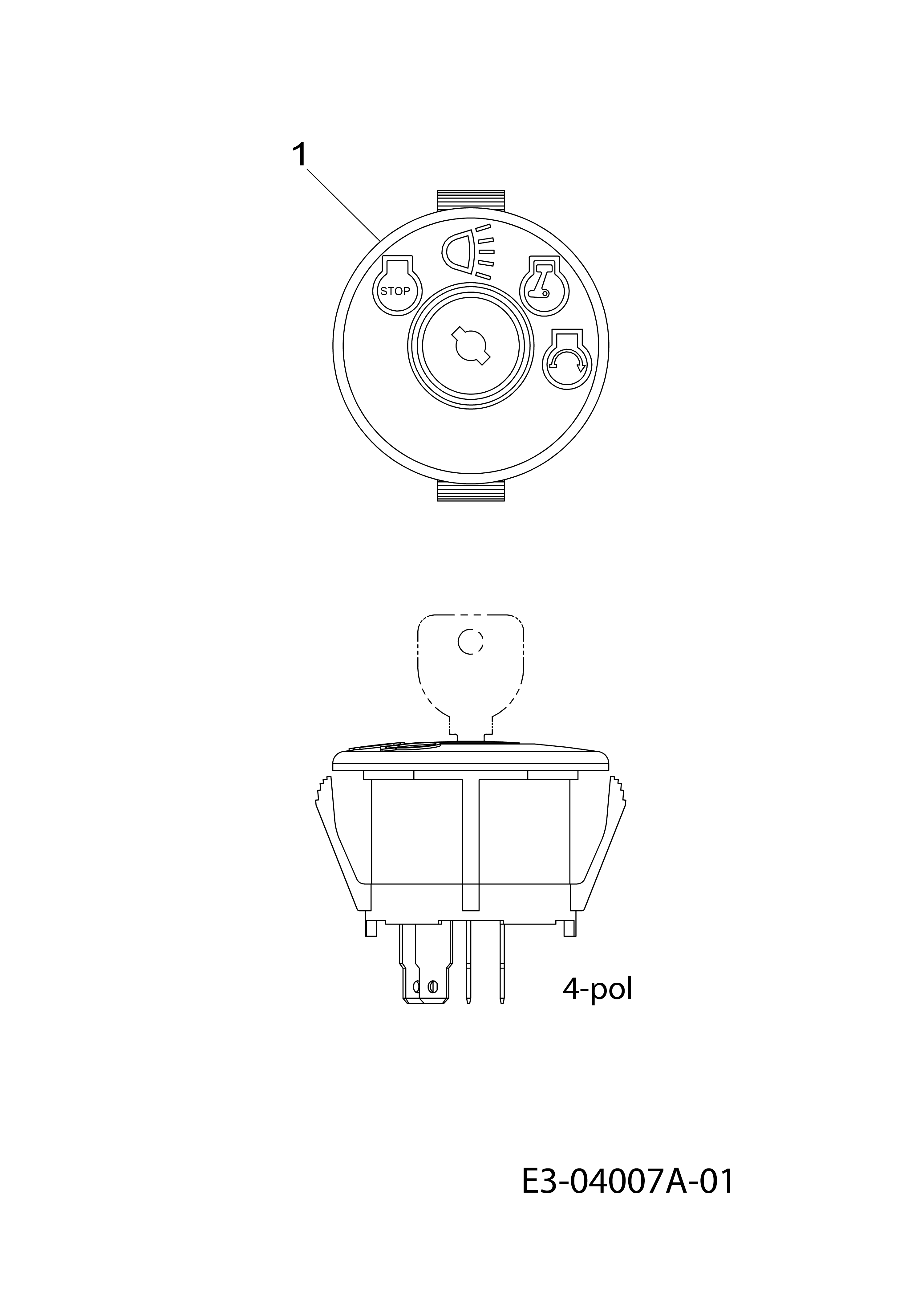

| 1 | C7251741 | Interrupteur | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

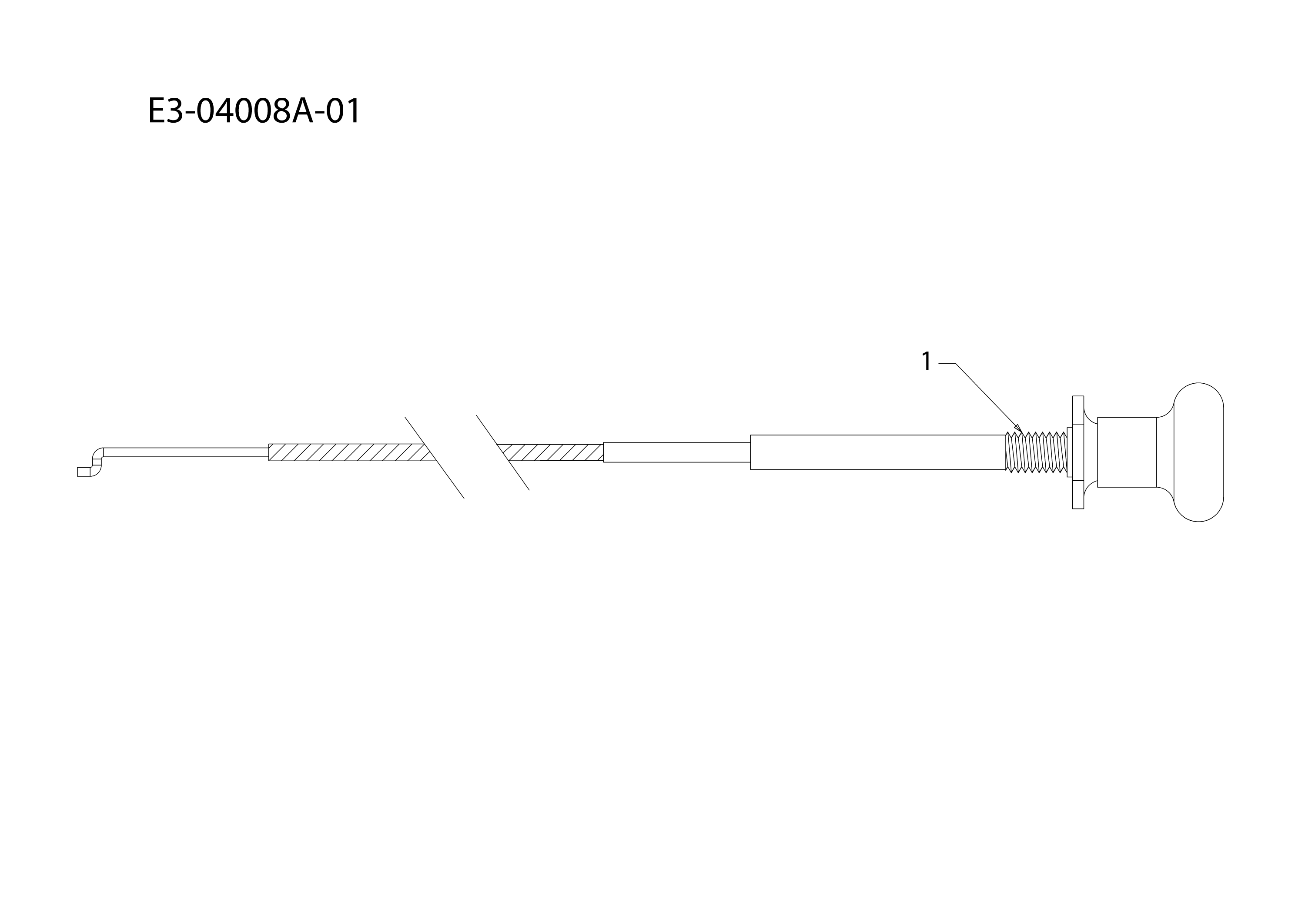

| 1 | C7461089 | Câble starter | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C74604406 | Cable accellerateur | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C63804016637 | Essieu avant left | Disponible | Voir la pièce |
| 2 | C63804017637 | Essieu avant right | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

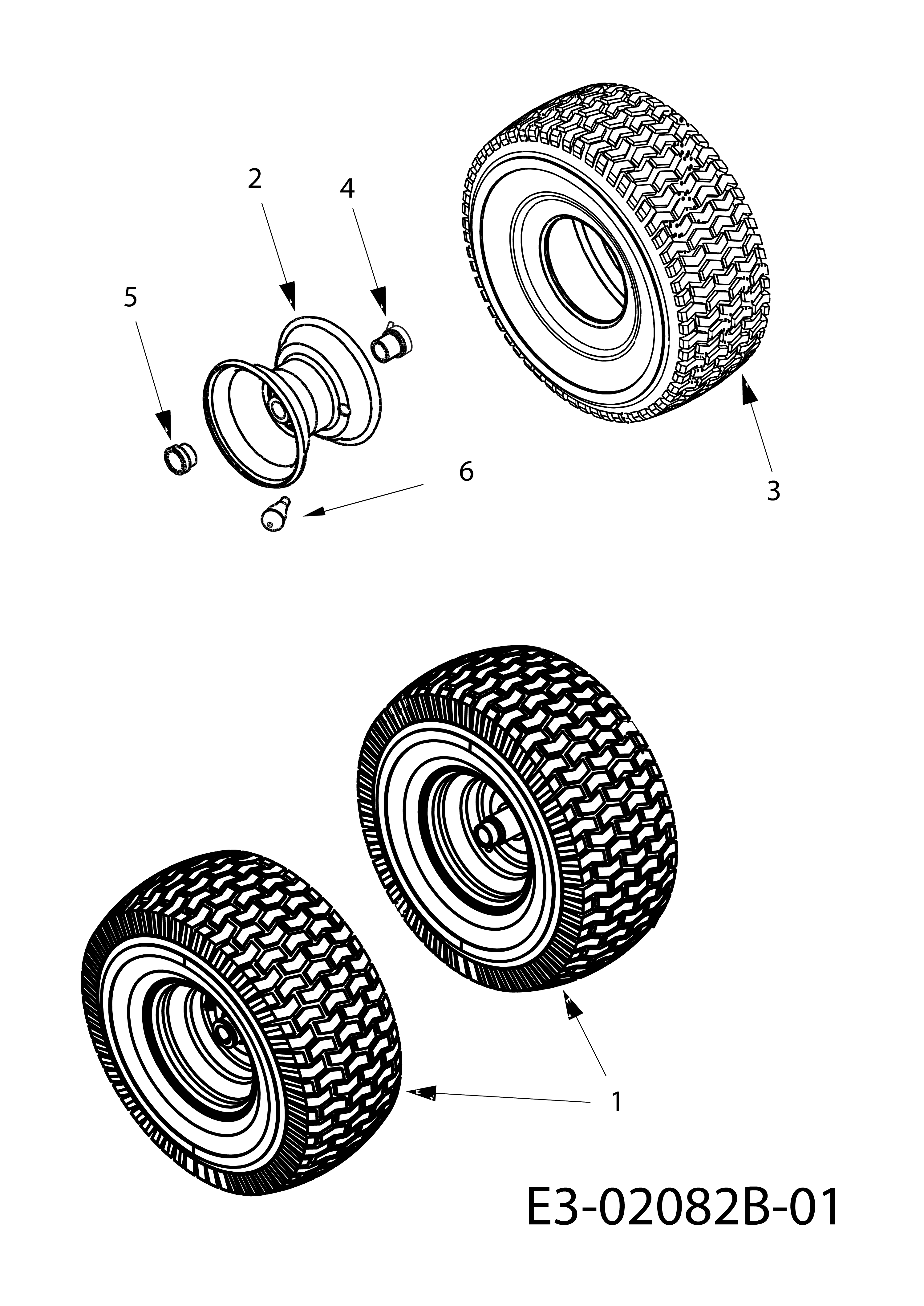

| 1 | C63404101G | Roue arrière | Disponible | Voir la pièce |
| 2 | C63404098AGR | Jante antérieur | Disponible | Voir la pièce |
| 3 | C7340298 | Pneumatique | Disponible | Voir la pièce |
| 4 | C7410990B | Roulement | Disponible | Voir la pièce |
| 5 | C7410516B | Roulement | Disponible | Voir la pièce |
| 6 | C7340255 | Soupape | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

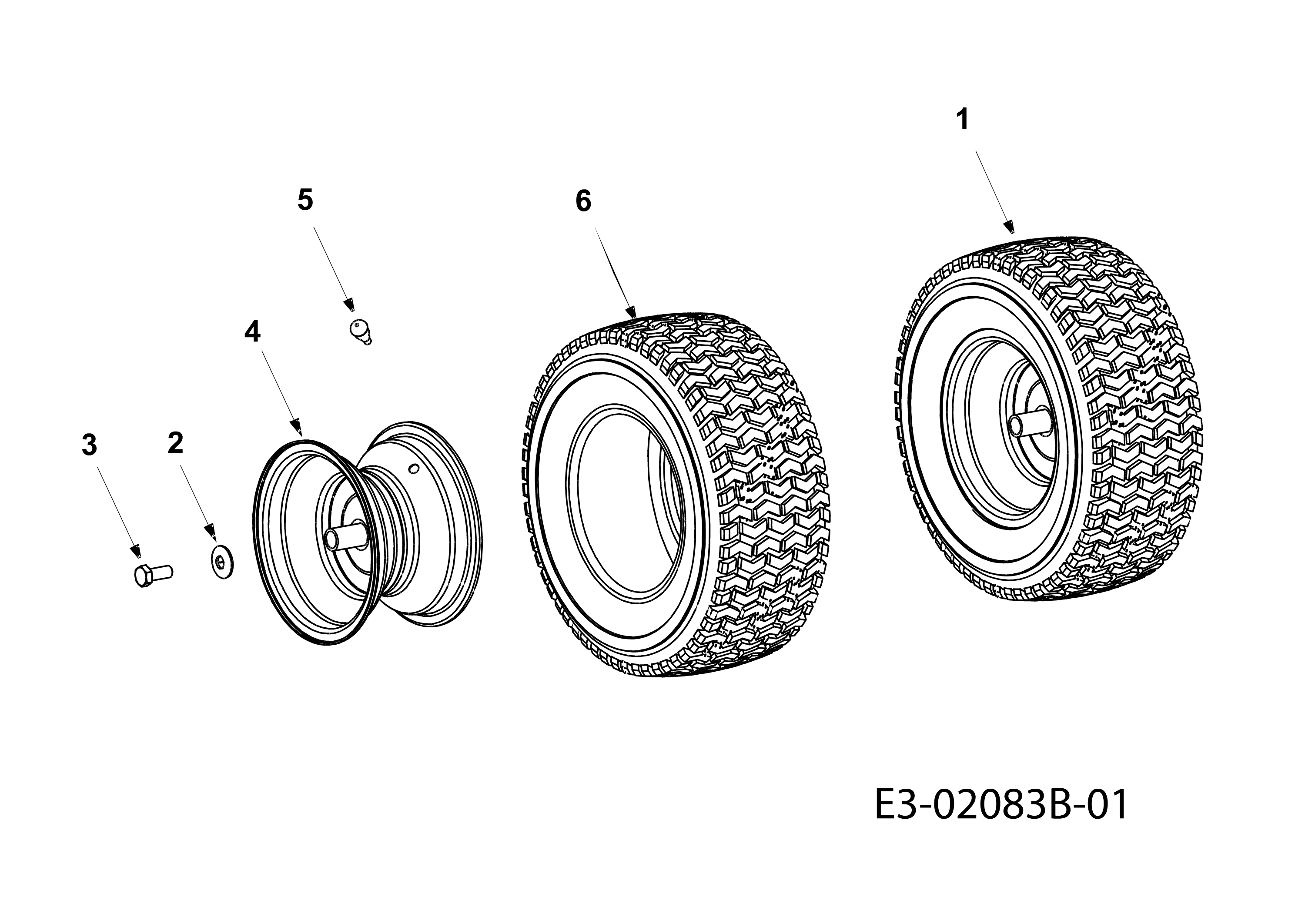

| 1 | C7340592G | Roue compl. | Disponible | Voir la pièce |
| 2 | C7360242 | Rondelle | Disponible | Voir la pièce |
| 3 | C7100627 | Vis | Disponible | Voir la pièce |
| 4 | C63404174662 | Jante arrière | Disponible | Voir la pièce |
| 5 | C7340255 | Soupape | Disponible | Voir la pièce |
| 6 | C7340294 | Roue compl. | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

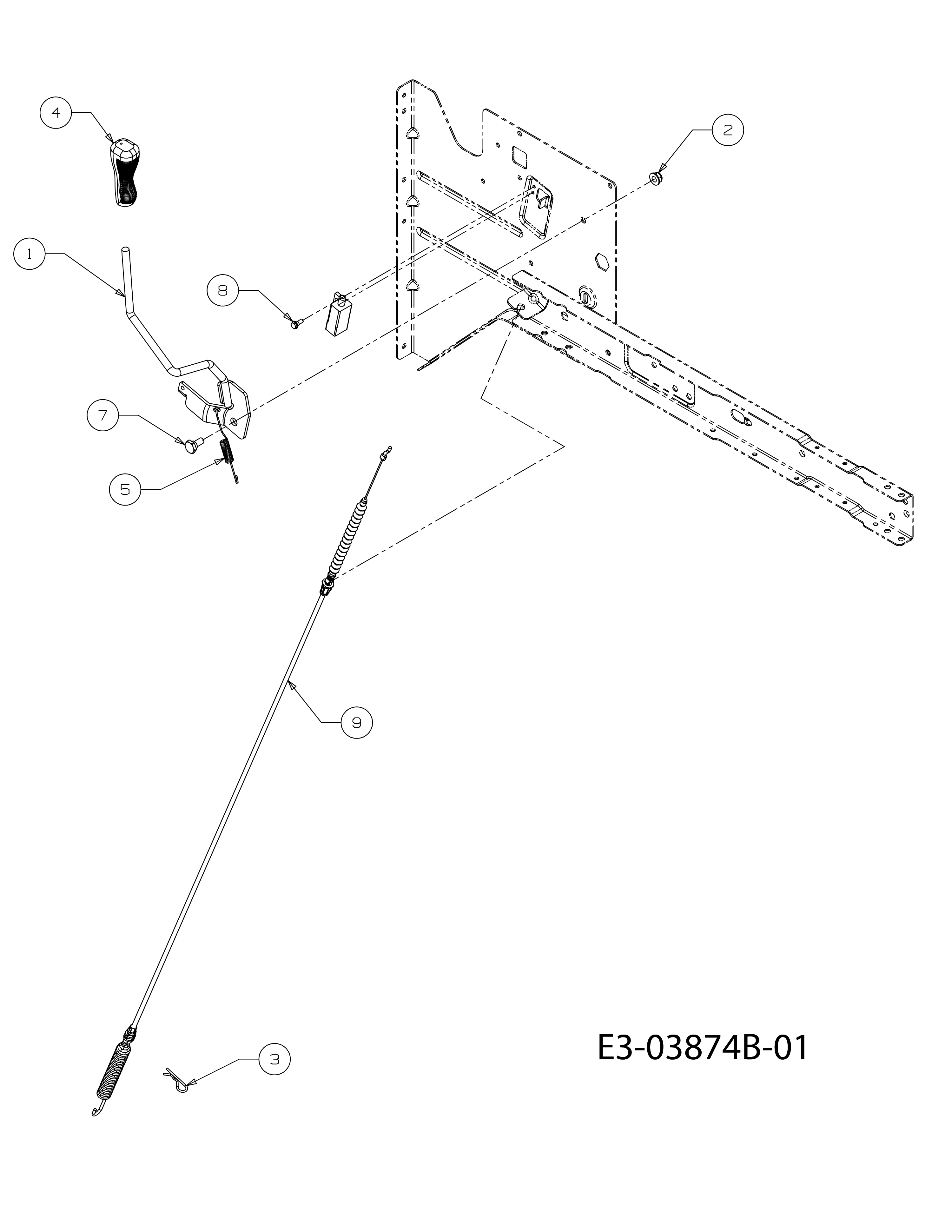

| 1 | C64704137637 | Levier | Disponible | Voir la pièce |
| 2 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 3 | C7140145 | Goupille | Disponible | Voir la pièce |
| 4 | C72004049A | Poignee | Disponible | Voir la pièce |
| 5 | C73204276A | Ressort | Disponible | Voir la pièce |
| 7 | C7380140 | Vis | Disponible | Voir la pièce |
| 8 | C73804237A | Vis | Disponible | Voir la pièce |
| 9 | 68120030 | Gaine du type bowden | Disponible | Voir la pièce |
