Vue Éclatée SCA elec
Retrouvez les pièces détachées, références et repères disponibles pour SCA elec.

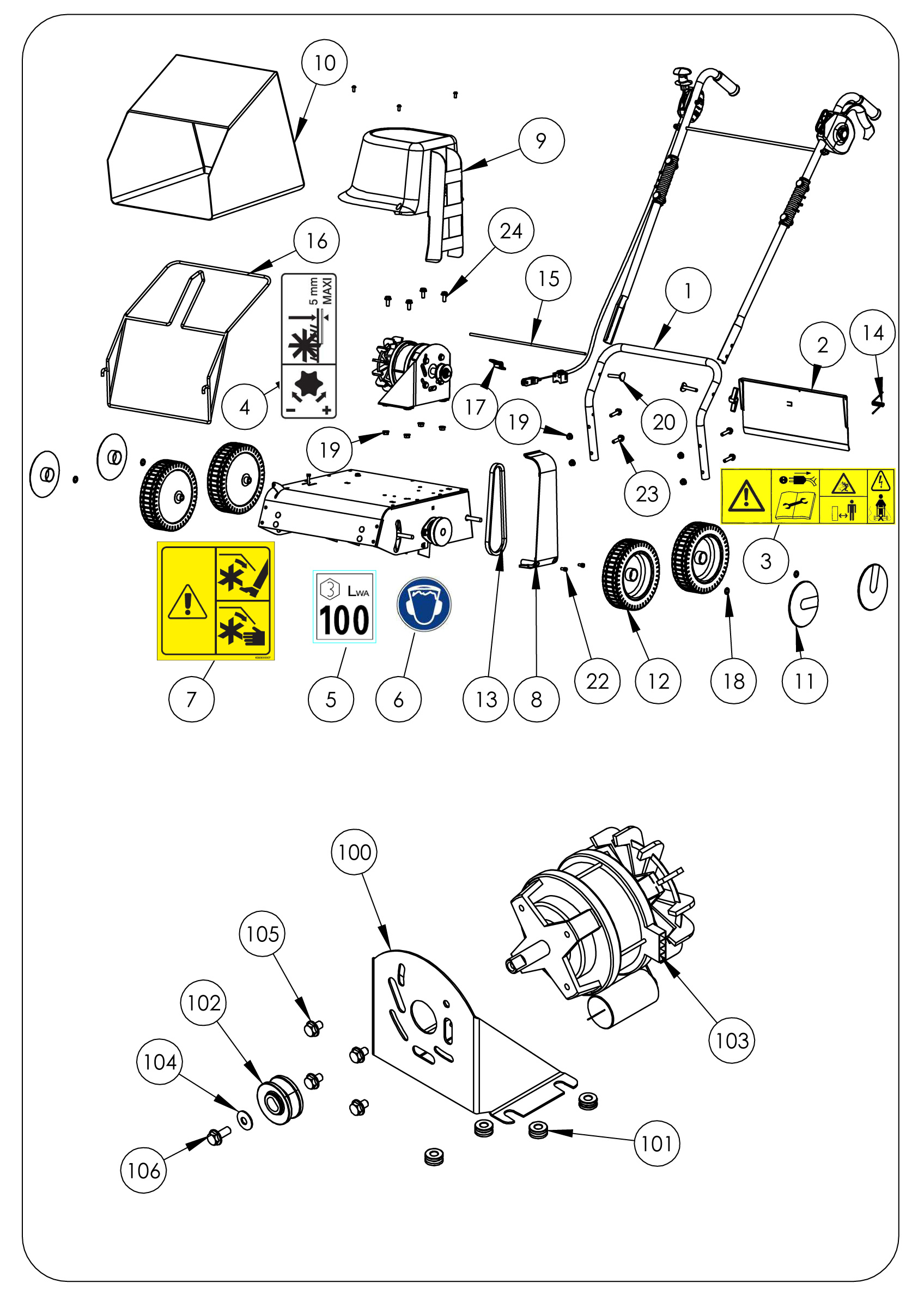

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | K102051602 | Support mancheron | Disponible | Voir la pièce |
| 2 | K102041601 | Volet | Disponible | Voir la pièce |
| 3 | K503000064 | Autocollant prise et notice | Disponible | Voir la pièce |
| 4 | K503000055 | Etiquette réglage hauteur | Disponible | Voir la pièce |
| 5 | K503000019 | Autocollant "D.B.A" | Disponible | Voir la pièce |
| 6 | K503000012 | AUTOCOLLANT CASQUE | Disponible | Voir la pièce |
| 7 | K503000007 | AUTOCOLLANT DANGER | Disponible | Voir la pièce |
| 8 | K340000054 | Capot courroie orange | Disponible | Voir la pièce |
| 9 | K340000050 | Capot moteur | Disponible | Voir la pièce |
| 10 | K320070003 | Panier | Disponible | Voir la pièce |
| 11 | K309000016 | Enjoliveur | Disponible | Voir la pièce |
| 11 | K309000017 | Enjoliveur | Disponible | Voir la pièce |
| 11 | K309000034 | Enjoliveur rouge | Disponible | Voir la pièce |
| 12 | K309000033 | Roue | Disponible | Voir la pièce |
| 13 | K306030043 | Courroie | Disponible | Voir la pièce |
| 14 | K305010019 | Ressort de volet | Disponible | Voir la pièce |
| 15 | K305000048 | Axe fixation | Disponible | Voir la pièce |
| 16 | K305000044 | Armature | Disponible | Voir la pièce |
| 17 | K300800802 | Ecrou papillon | Disponible | Voir la pièce |
| 18 | K300461001 | Rondelle | Disponible | Voir la pièce |
| 19 | K300260801 | ECROU H | Disponible | Voir la pièce |
| 19 | K300260801 | ECROU H | Disponible | Voir la pièce |
| 20 | K300090803 | Vis | Disponible | Voir la pièce |
| 22 | K300020602 | Vis | Disponible | Voir la pièce |
| 23 | K300010831 | VIS | Disponible | Voir la pièce |
| 24 | K300010802 | VIS | Disponible | Voir la pièce |
| 100 | K102051601 | Support moteur | Disponible | Voir la pièce |
| 101 | K340000049 | Isolation support moteur | Disponible | Voir la pièce |
| 102 | K340000048 | Poulie moteur | Disponible | Voir la pièce |
| 103 | K331010101 | Moteur 1500 W | Disponible | Voir la pièce |
| 104 | K300430802 | RONDELLE CONTACT LARGE | Disponible | Voir la pièce |
| 105 | K300010829 | Vis | Disponible | Voir la pièce |
| 106 | K300010802 | VIS | Disponible | Voir la pièce |

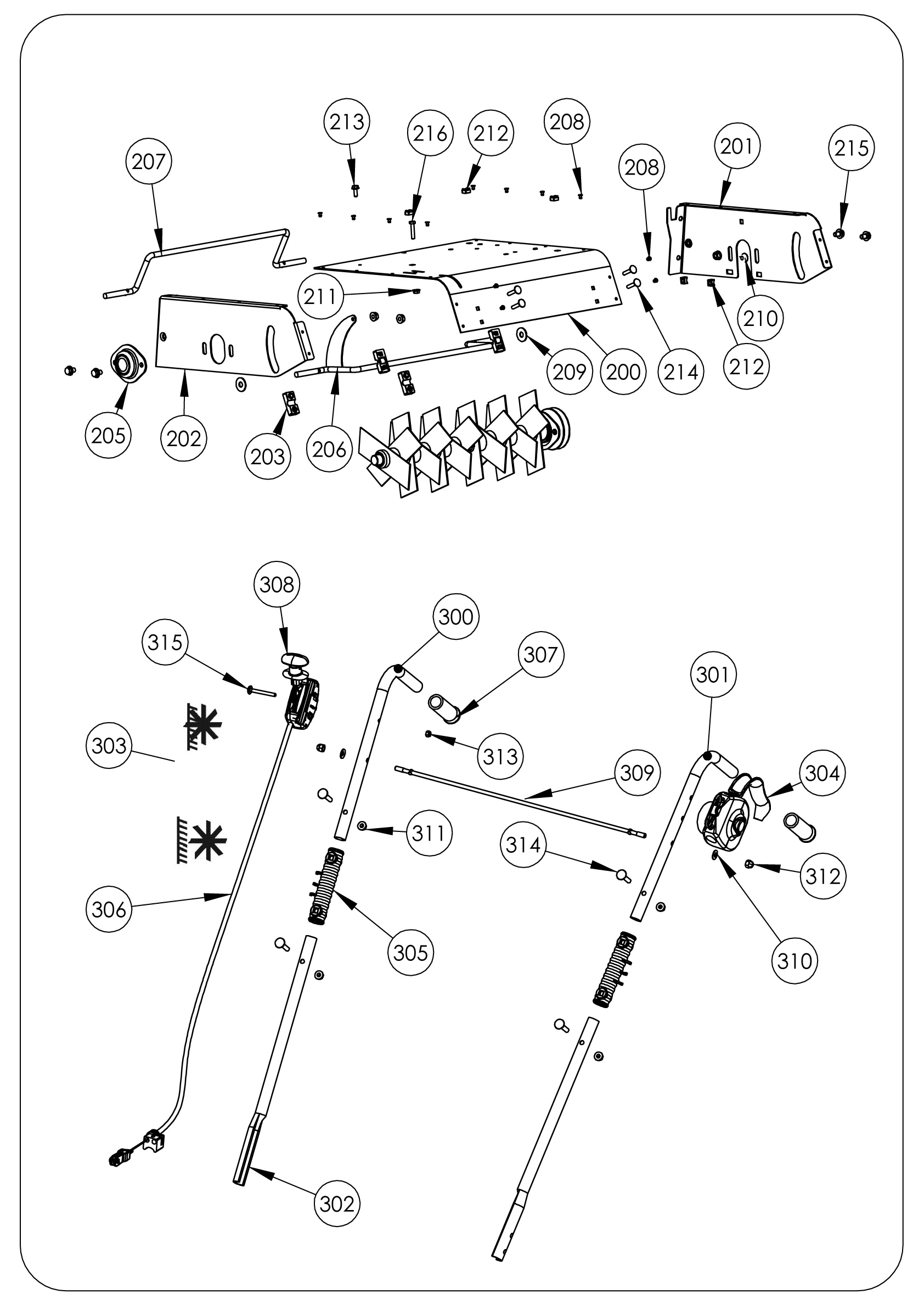

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 200 | K102052601 | Carter sup. orange | Disponible | Voir la pièce |
| 201 | K102042602 | Flanc gauche carter orange | Disponible | Voir la pièce |
| 202 | K102042601 | Flanc droit carter orange | Disponible | Voir la pièce |
| 203 | K340000039 | Palier plastique | Disponible | Voir la pièce |
| 205 | K306010038 | Palier borgne et rlts | Disponible | Voir la pièce |
| 206 | K305000046 | Essieu avant | Disponible | Voir la pièce |
| 207 | K305000045 | Essieu arrière | Non reliée | |
| 208 | K301000012 | Rivet | Disponible | Voir la pièce |
| 208 | K301000012 | Rivet | Disponible | Voir la pièce |
| 209 | K300401002 | RONDELLE PLATE | Disponible | Voir la pièce |
| 210 | K300260801 | ECROU H | Disponible | Voir la pièce |
| 211 | K300260601 | ECROU | Disponible | Voir la pièce |
| 212 | K300230601 | Ecrou | Disponible | Voir la pièce |
| 212 | K300230601 | Ecrou | Disponible | Voir la pièce |
| 213 | K300090603 | Vis | Disponible | Voir la pièce |
| 214 | K300080606 | Boulon | Disponible | Voir la pièce |
| 215 | K300010829 | Vis | Disponible | Voir la pièce |
| 216 | K300010615 | Vis | Disponible | Voir la pièce |
| 300 | K102051605 | Bras droit haut | Disponible | Voir la pièce |
| 301 | K102051604 | Bras gauche haut | Disponible | Voir la pièce |
| 302 | K102051603 | Bras mancheron bas | Disponible | Voir la pièce |
| 303 | K503000056 | Etiquette position rotor | Disponible | Voir la pièce |
| 304 | K350000001 | Levier + câble | Non reliée | |
| 305 | K340000055 | Liaison isolante mancheron | Non reliée | |
| 306 | K308030005 | Câble reglage hauteur | Disponible | Voir la pièce |
| 307 | K307020014 | Poignée | Disponible | Voir la pièce |
| 308 | K307020013 | Manette | Disponible | Voir la pièce |
| 309 | K305000047 | Barre guidon | Disponible | Voir la pièce |
| 310 | K300430801 | RONDELLE CONTACT | Disponible | Voir la pièce |
| 311 | K300260801 | ECROU H | Disponible | Voir la pièce |
| 312 | K300220802 | Ecrou | Disponible | Voir la pièce |
| 313 | K300210601 | ECROU FREIN | Disponible | Voir la pièce |
| 314 | K300080801 | Boulon | Disponible | Voir la pièce |
| 315 | K300080607 | Boulon | Disponible | Voir la pièce |

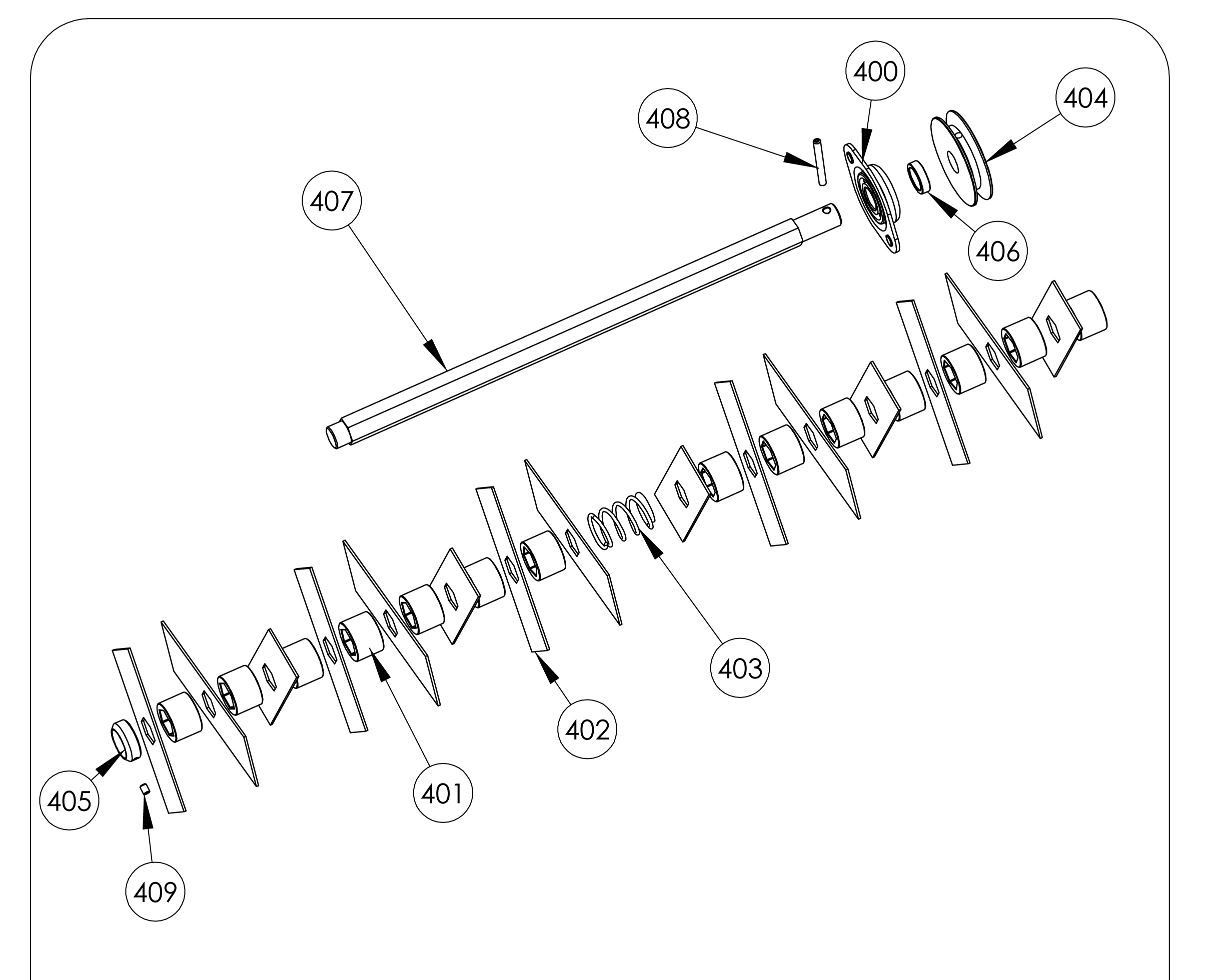

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 400 | KC01010001 | Palier avec Rlt | Disponible | Voir la pièce |
| 401 | K340000038 | Entretoise | Disponible | Voir la pièce |
| 402 | K320020021 | Couteaux | Disponible | Voir la pièce |
| 403 | K305020006 | Ressort | Disponible | Voir la pièce |
| 404 | K302030090 | Poulie | Disponible | Voir la pièce |
| 405 | K302020087 | Entretoise | Disponible | Voir la pièce |
| 406 | K302020086 | Entretoise | Disponible | Voir la pièce |
| 407 | K302010083 | Arbre rotor | Disponible | Voir la pièce |
| 408 | K301020007 | Ens. Goupilles | Disponible | Voir la pièce |
| 409 | K300040601 | Vis | Disponible | Voir la pièce |
