Vue Éclatée G 55 VBX 4-IN-1 Cat. 2011
Retrouvez les pièces détachées, références et repères disponibles pour G 55 VBX 4-IN-1 Cat. 2011.

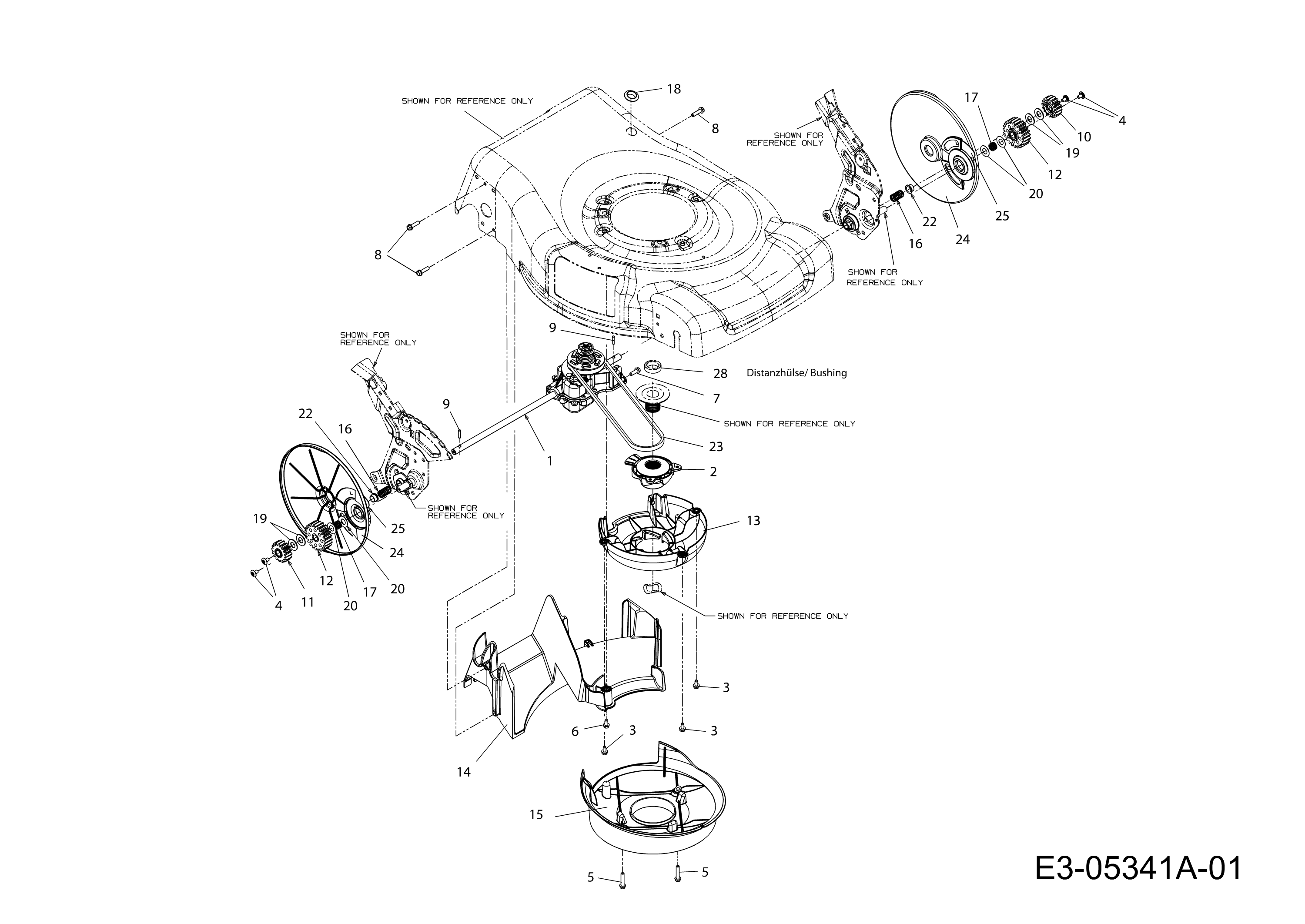

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C61804826A | Transmission | Disponible | Voir la pièce |
| 2 | C65604046 | Kit Poulie Variatrice | Non reliée | |
| 3 | C71004203A | Vis | Disponible | Voir la pièce |
| 3 | C71004203A | Vis | Disponible | Voir la pièce |
| 3 | C71004203A | Vis | Disponible | Voir la pièce |
| 4 | C71004531 | Vis | Disponible | Voir la pièce |
| 4 | C71004531 | Vis | Disponible | Voir la pièce |
| 5 | C71004774 | Vis | Disponible | Voir la pièce |
| 5 | C71004774 | Vis | Disponible | Voir la pièce |
| 6 | C7100599 | Vis | Disponible | Voir la pièce |
| 7 | C7100895 | Vis | Disponible | Voir la pièce |
| 8 | C7101241 | Vis | Disponible | Voir la pièce |
| 8 | C7101241 | Vis | Disponible | Voir la pièce |
| 9 | C7150221 | Bague | Disponible | Voir la pièce |
| 9 | C7150221 | Bague | Disponible | Voir la pièce |
| 10 | C71704577A | Engrenage left | Disponible | Voir la pièce |
| 11 | C71704578A | Engrenage right | Disponible | Voir la pièce |
| 12 | C71704678 | Engrenage | Disponible | Voir la pièce |
| 12 | C71704678 | Engrenage | Disponible | Voir la pièce |
| 13 | C73106112A | Deflecteur | Disponible | Voir la pièce |
| 14 | C73106173A | Deflecteur | Disponible | Voir la pièce |
| 15 | C73106284 | Bague | Disponible | Voir la pièce |
| 16 | C73204557 | Ressort comprimé | Disponible | Voir la pièce |
| 16 | C73204557 | Ressort comprimé | Disponible | Voir la pièce |
| 17 | C73204650 | Rondelle | Disponible | Voir la pièce |
| 17 | C73204650 | Rondelle | Disponible | Voir la pièce |
| 18 | C73504059 | Passe-cable | Disponible | Voir la pièce |
| 19 | C7360272 | Rondelle | Disponible | Voir la pièce |
| 19 | C7360272 | Rondelle | Disponible | Voir la pièce |
| 20 | C7360369 | Entretoise | Disponible | Voir la pièce |
| 20 | C7360369 | Entretoise | Disponible | Voir la pièce |
| 20 | C7360369 | Entretoise | Disponible | Voir la pièce |
| 22 | C75005250 | Bague | Disponible | Voir la pièce |
| 22 | C75005250 | Bague | Disponible | Voir la pièce |
| 23 | C75404176A | Courroie | Disponible | Voir la pièce |
| 24 | C73106145C | Couvercle | Disponible | Voir la pièce |
| 24 | C73106145C | Couvercle | Disponible | Voir la pièce |
| 25 | C78701645A | Bague | Disponible | Voir la pièce |
| 25 | C78701645A | Bague | Disponible | Voir la pièce |
| 28 | C75005009 | Entretoise | Disponible | Voir la pièce |

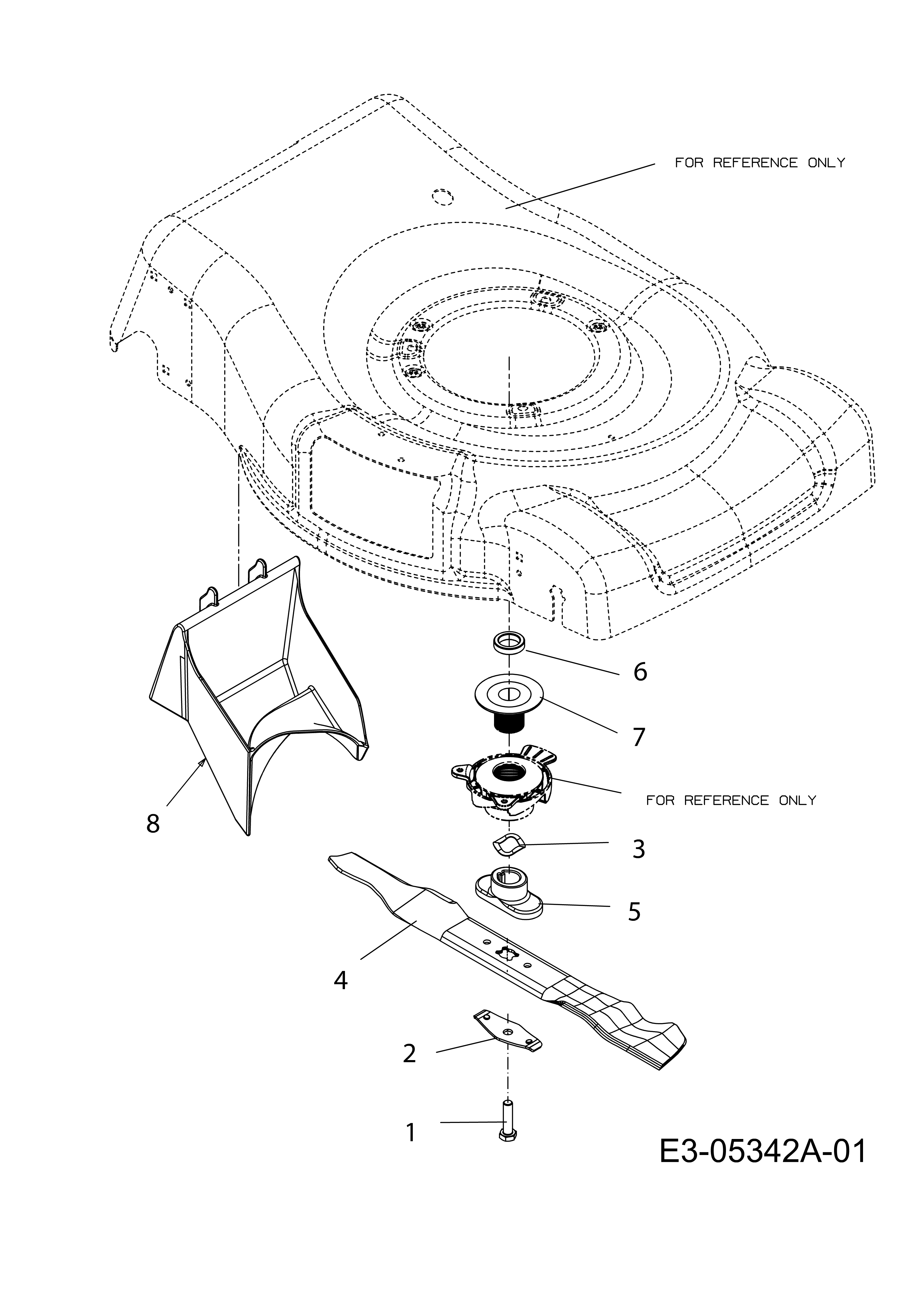

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7101044 | Vis | Disponible | Voir la pièce |
| 2 | C7360524B | Support | Disponible | Voir la pièce |
| 3 | C7360526 | Entretoise | Disponible | Voir la pièce |
| 4 | C74204364 | Lame | Disponible | Voir la pièce |
| 4 | C7420741A637 | Lame | Disponible | Voir la pièce |
| 5 | C7480376E | Adaptateur | Disponible | Voir la pièce |
| 6 | C75005009 | Entretoise | Disponible | Voir la pièce |
| 7 | C75604315A | Poulie de démarrage | Disponible | Voir la pièce |
| 8 | C73105157 | Bouchon mulching | Disponible | Voir la pièce |

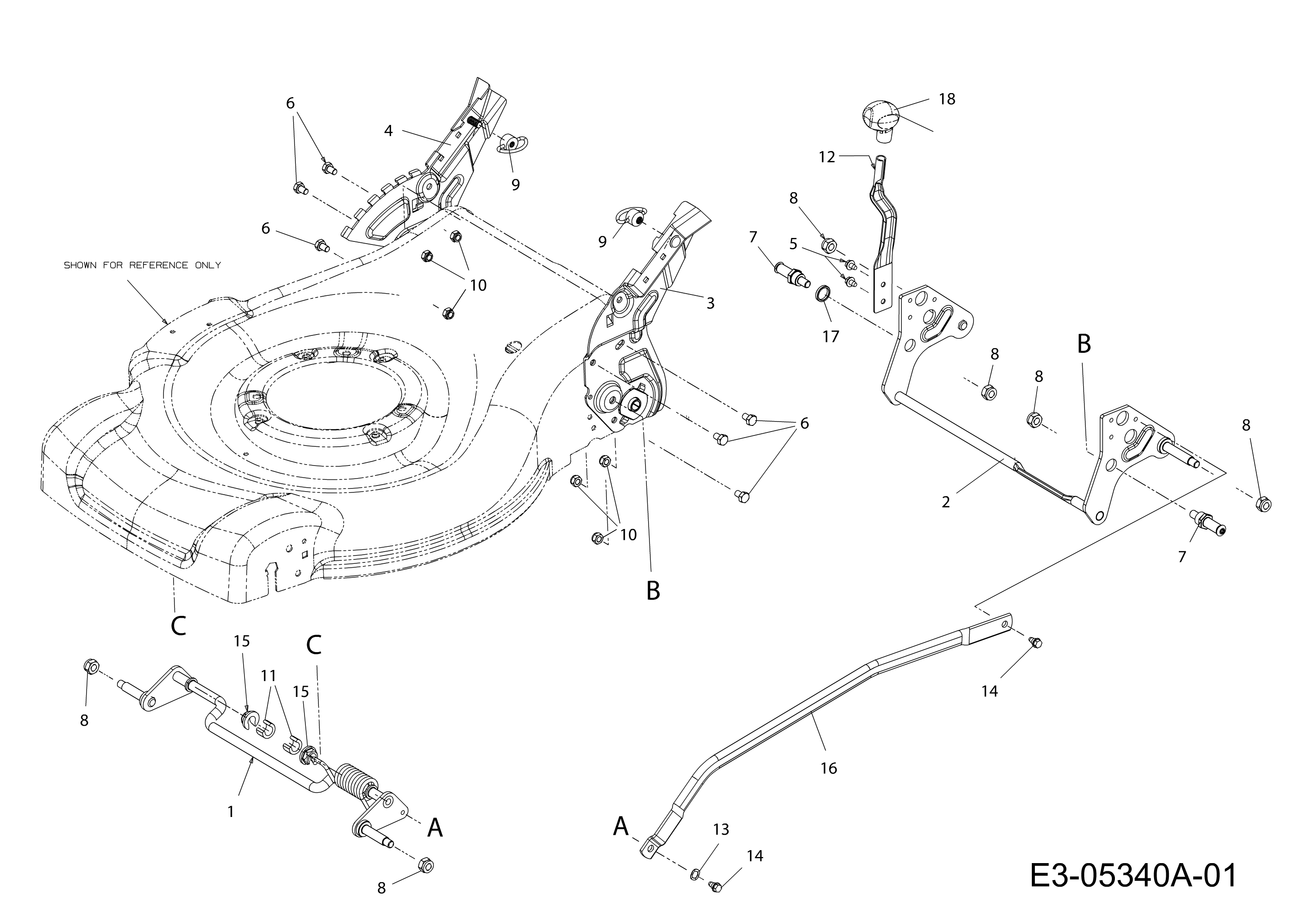

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C68702368637 | Assieu anterieur | Disponible | Voir la pièce |
| 2 | C68702380637 | Axe | Disponible | Voir la pièce |
| 3 | C68702435637 | Support | Disponible | Voir la pièce |
| 4 | C68702535637 | Support | Disponible | Voir la pièce |
| 5 | C7100653 | Vis | Disponible | Voir la pièce |
| 6 | C7101714 | Vis | Disponible | Voir la pièce |
| 6 | C7101714 | Vis | Disponible | Voir la pièce |
| 6 | C7101714 | Vis | Disponible | Voir la pièce |
| 7 | C71105092 | Arbre | Disponible | Voir la pièce |
| 7 | C71105092 | Arbre | Disponible | Voir la pièce |
| 8 | C71204074 | Ecrou hex | Disponible | Voir la pièce |
| 8 | C71204074 | Ecrou hex | Disponible | Voir la pièce |
| 8 | C71204074 | Ecrou hex | Disponible | Voir la pièce |
| 8 | C71204074 | Ecrou hex | Disponible | Voir la pièce |
| 8 | C71204074 | Ecrou hex | Disponible | Voir la pièce |
| 8 | C71204074 | Ecrou hex | Disponible | Voir la pièce |
| 9 | C71204207 | Ecrou | Disponible | Voir la pièce |
| 9 | C71204207 | Ecrou | Disponible | Voir la pièce |
| 10 | C7120692 | Ecrou hex | Disponible | Voir la pièce |
| 10 | C7120692 | Ecrou hex | Disponible | Voir la pièce |
| 11 | C73105470 | Bague | Disponible | Voir la pièce |
| 12 | C73204480A | Levier | Disponible | Voir la pièce |
| 13 | C73604413 | Rondelle | Disponible | Voir la pièce |
| 14 | C73804278 | Vis | Disponible | Voir la pièce |
| 14 | C73804278 | Vis | Disponible | Voir la pièce |
| 15 | C74104136B | Roulement | Disponible | Voir la pièce |
| 15 | C74104136B | Roulement | Disponible | Voir la pièce |
| 16 | C74904414S | Tige | Disponible | Voir la pièce |
| 17 | C75005061 | Entretoise | Disponible | Voir la pièce |
| 18 | C72004097 | Pommeau | Disponible | Voir la pièce |

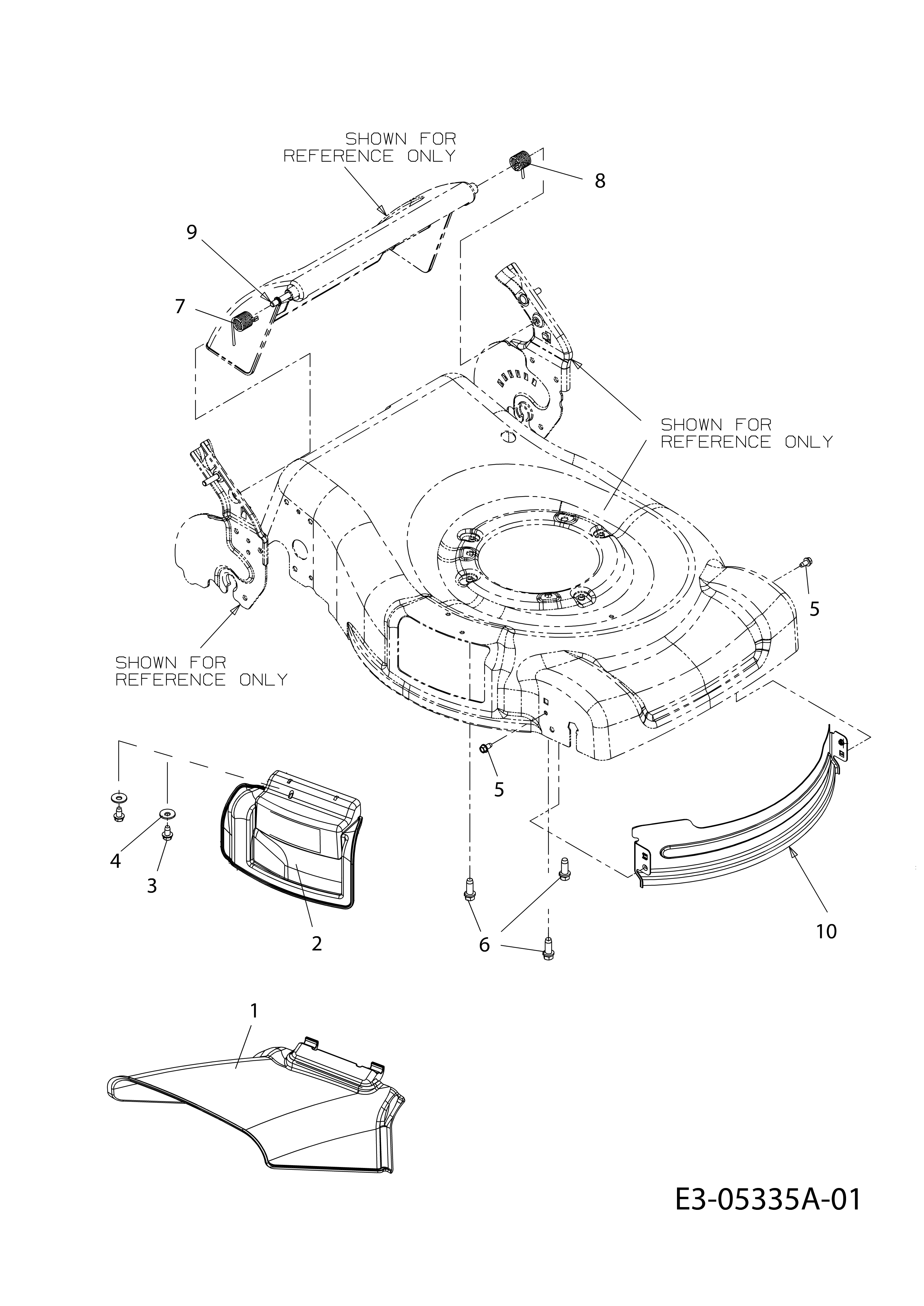

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C73104177 | Protection | Disponible | Voir la pièce |
| 2 | C68702055ET | Couvercle | Disponible | Voir la pièce |
| 3 | C7100599 | Vis | Disponible | Voir la pièce |
| 4 | C7360270 | Rondelle | Disponible | Voir la pièce |
| 5 | C7100599 | Vis | Disponible | Voir la pièce |
| 5 | C7100599 | Vis | Disponible | Voir la pièce |
| 6 | C7100654A | Vis | Disponible | Voir la pièce |
| 7 | C73204264 | Ressort | Disponible | Voir la pièce |
| 8 | C73204265 | Ressort | Disponible | Voir la pièce |
| 9 | C74705034 | Tige | Disponible | Voir la pièce |
| 10 | C78701834 | Deflecteur | Disponible | Voir la pièce |

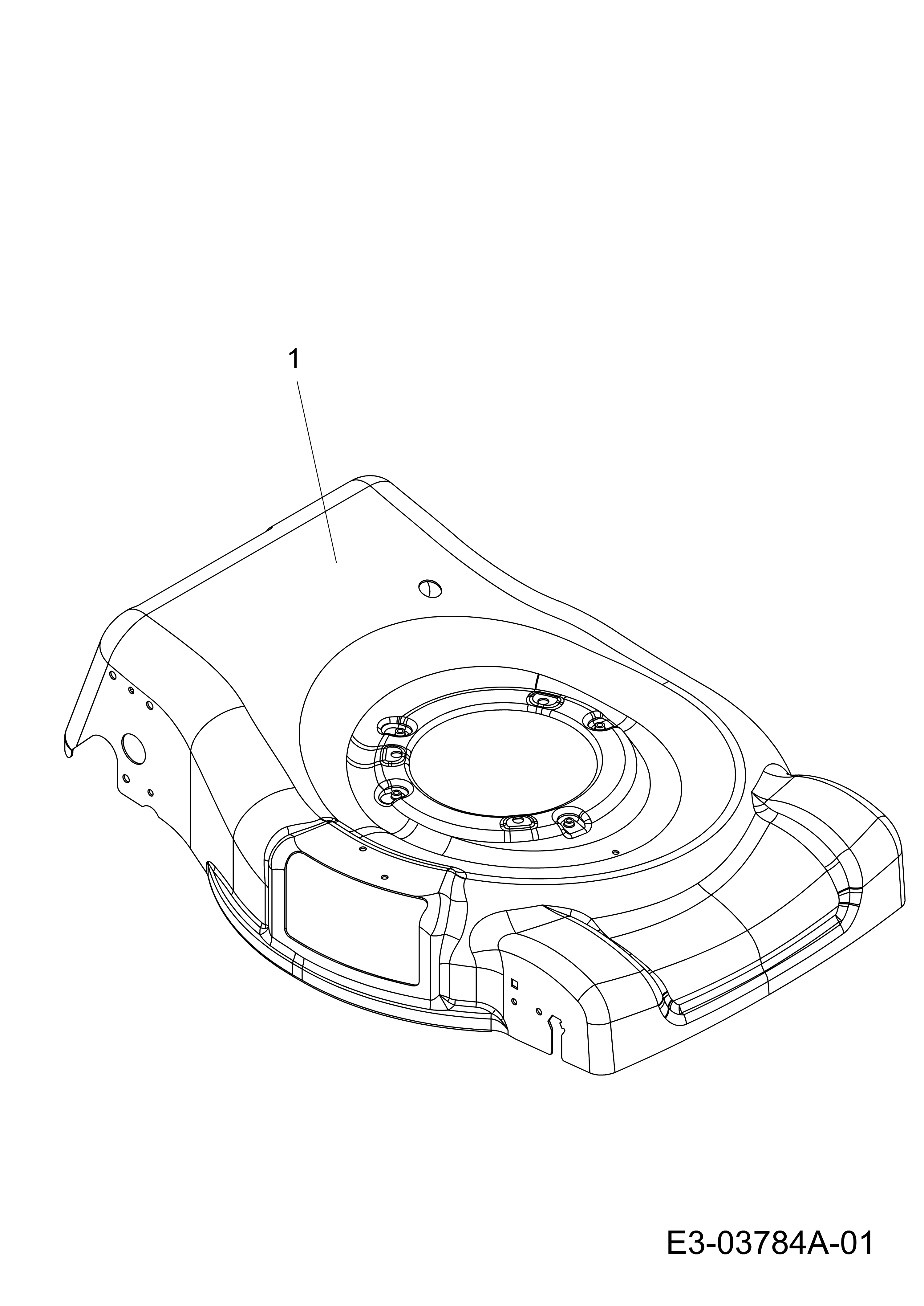

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C78701618ABJ | Chassis | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

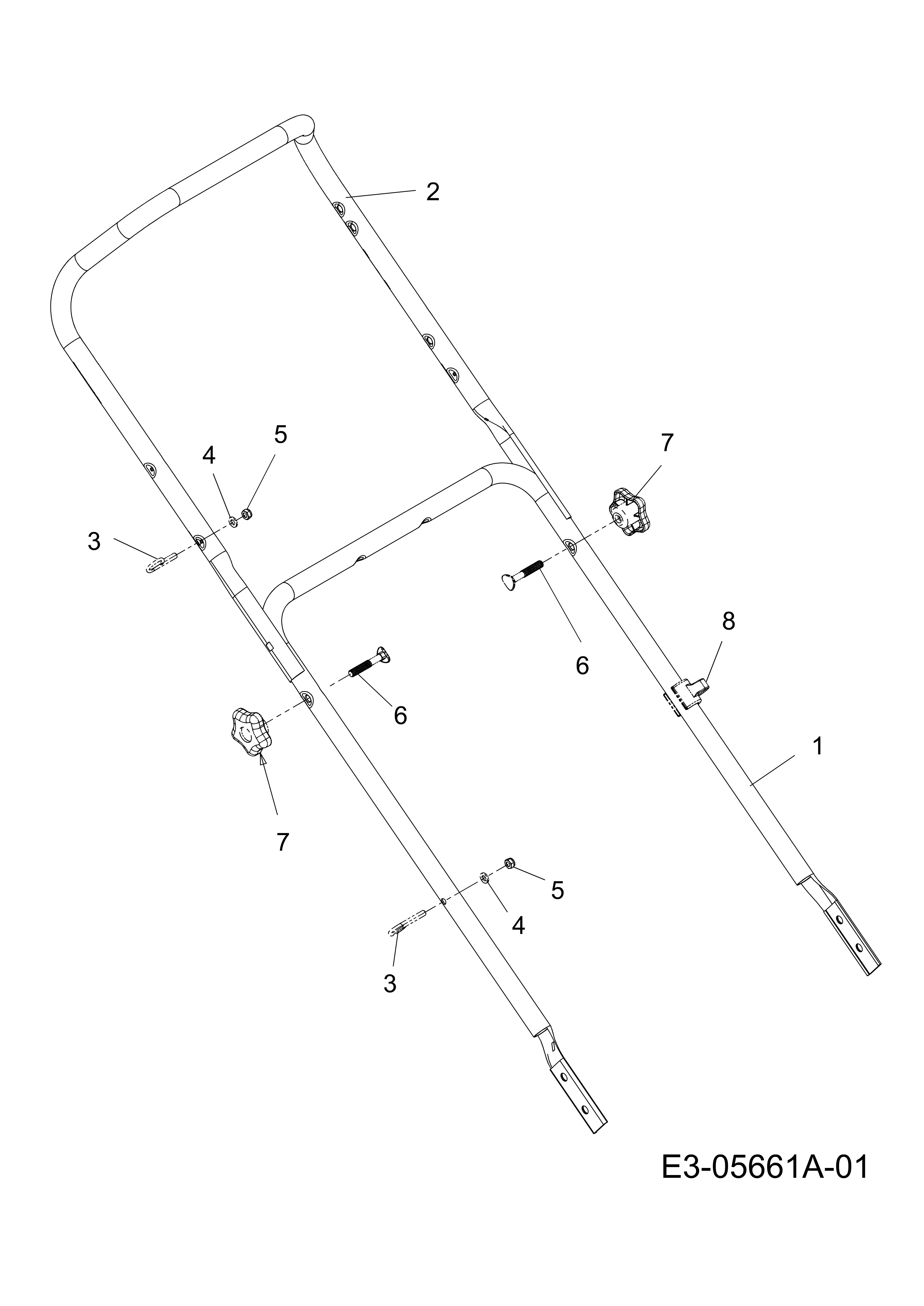

| 1 | C74904037637R | Guidon inferieur | Non reliée | |
| 2 | C74904662AS | Guidon superieur | Disponible | Voir la pièce |
| 3 | C7827627A | Anneau | Disponible | Voir la pièce |
| 3 | C7827627A | Anneau | Disponible | Voir la pièce |
| 4 | C7360668 | Entretoise | Disponible | Voir la pièce |
| 4 | C7360668 | Entretoise | Disponible | Voir la pièce |
| 5 | C7120691 | Ecrou | Disponible | Voir la pièce |
| 5 | C7120691 | Ecrou | Disponible | Voir la pièce |
| 6 | C7101174 | Boulon | Disponible | Voir la pièce |
| 6 | C7101174 | Boulon | Disponible | Voir la pièce |
| 7 | C72004072A | Pommeau | Disponible | Voir la pièce |
| 7 | C72004072A | Pommeau | Disponible | Voir la pièce |
| 8 | C7312422 | Guide | Disponible | Voir la pièce |

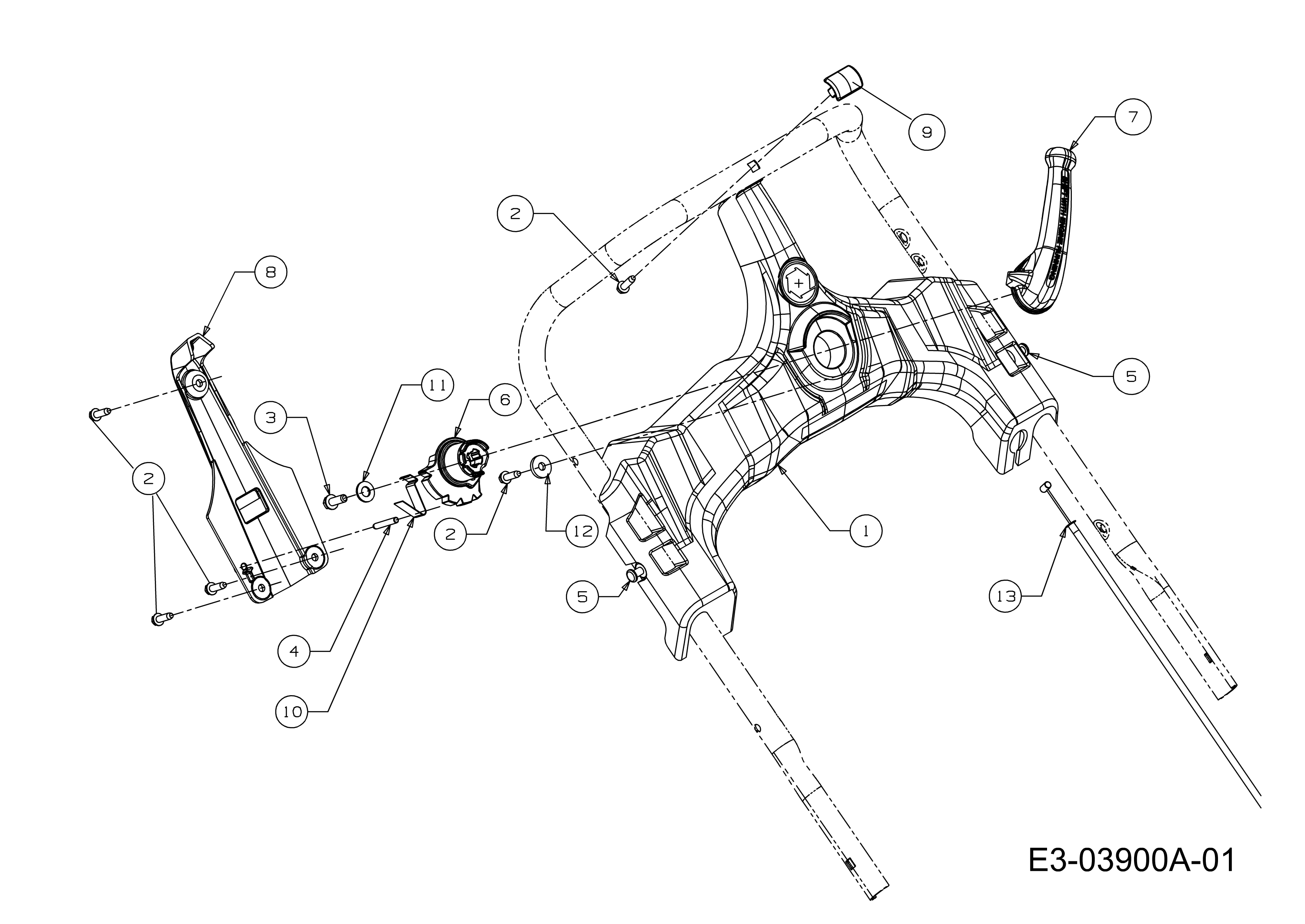

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C63104323 | Panneau | Non reliée | |
| 2 | C71004373A | Vis | Disponible | Voir la pièce |
| 2 | C71004373A | Vis | Disponible | Voir la pièce |
| 2 | C71004373A | Vis | Disponible | Voir la pièce |
| 3 | C7100895 | Vis | Disponible | Voir la pièce |
| 4 | C71504073 | Goupille | Disponible | Voir la pièce |
| 5 | C7280199 | Rivet | Disponible | Voir la pièce |
| 5 | C7280199 | Rivet | Disponible | Voir la pièce |
| 6 | C73106189 | Actionateur | Disponible | Voir la pièce |
| 7 | C73106193A | Levier variateur | Disponible | Voir la pièce |
| 8 | C73106304 | Couvercle | Disponible | Voir la pièce |
| 9 | C73106305 | Couvercle | Disponible | Voir la pièce |
| 10 | C73204516 | Ressort | Disponible | Voir la pièce |
| 11 | C7360275 | Rondelle | Disponible | Voir la pièce |
| 12 | C7360176 | Rondelle | Disponible | Voir la pièce |
| 13 | C74604439A | Câble variateur | Disponible | Voir la pièce |

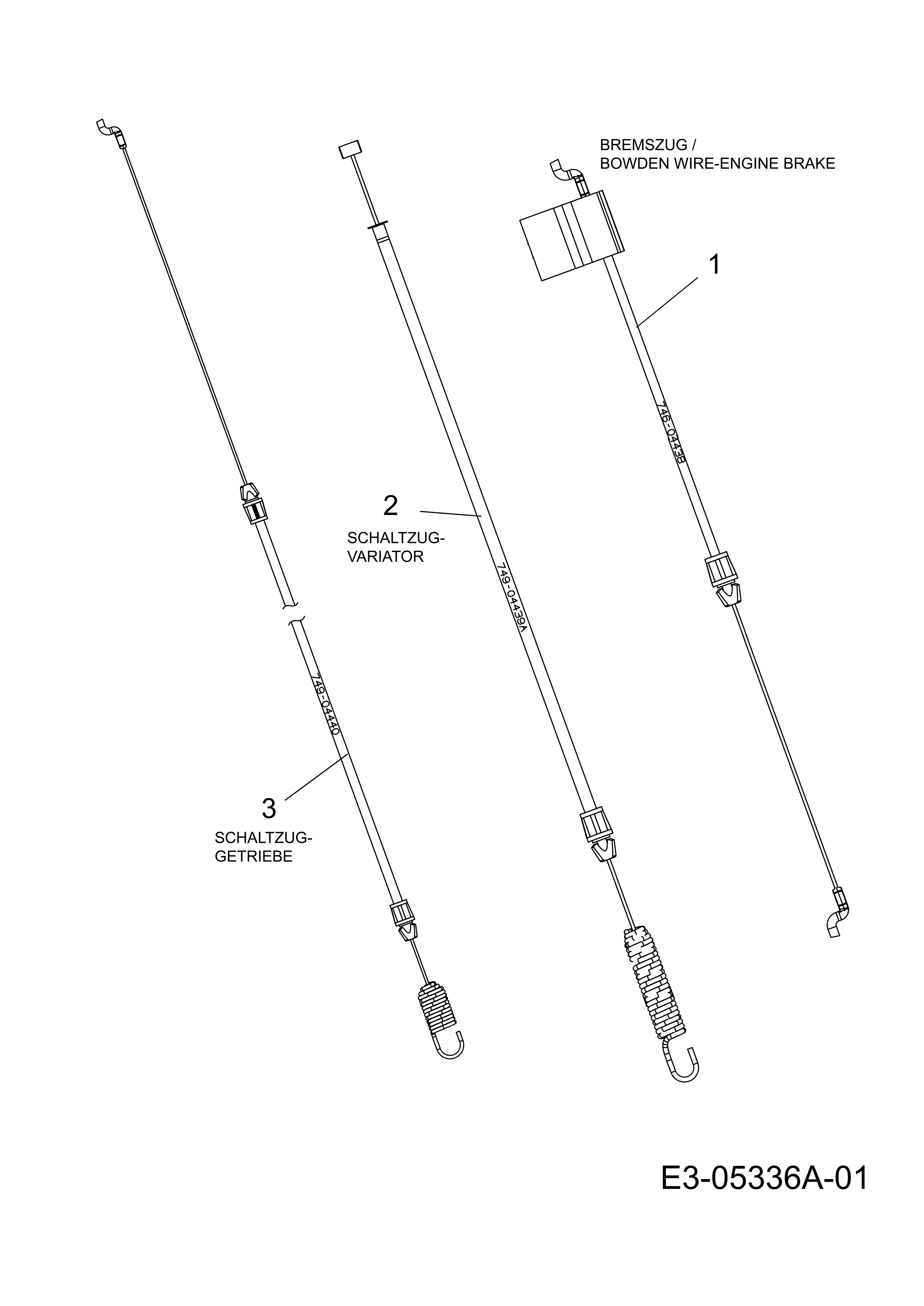

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C74604438 | Câble frein | Disponible | Voir la pièce |
| 2 | C74604439A | Câble variateur | Disponible | Voir la pièce |
| 3 | C74604440 | Câble traction | Disponible | Voir la pièce |

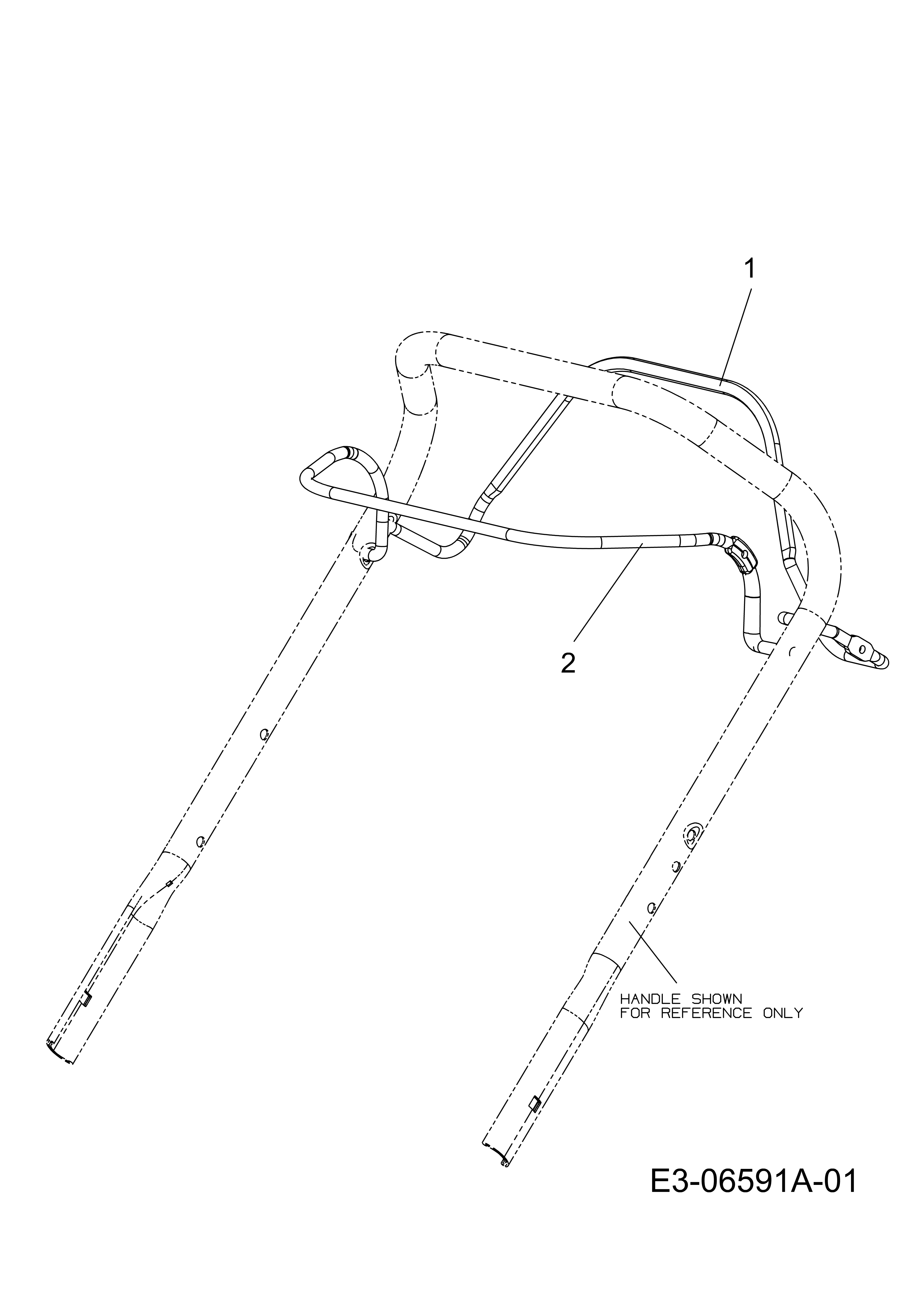

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C74705564638 | Levier traction | Disponible | Voir la pièce |
| 2 | C74705083638 | Levier | Disponible | Voir la pièce |

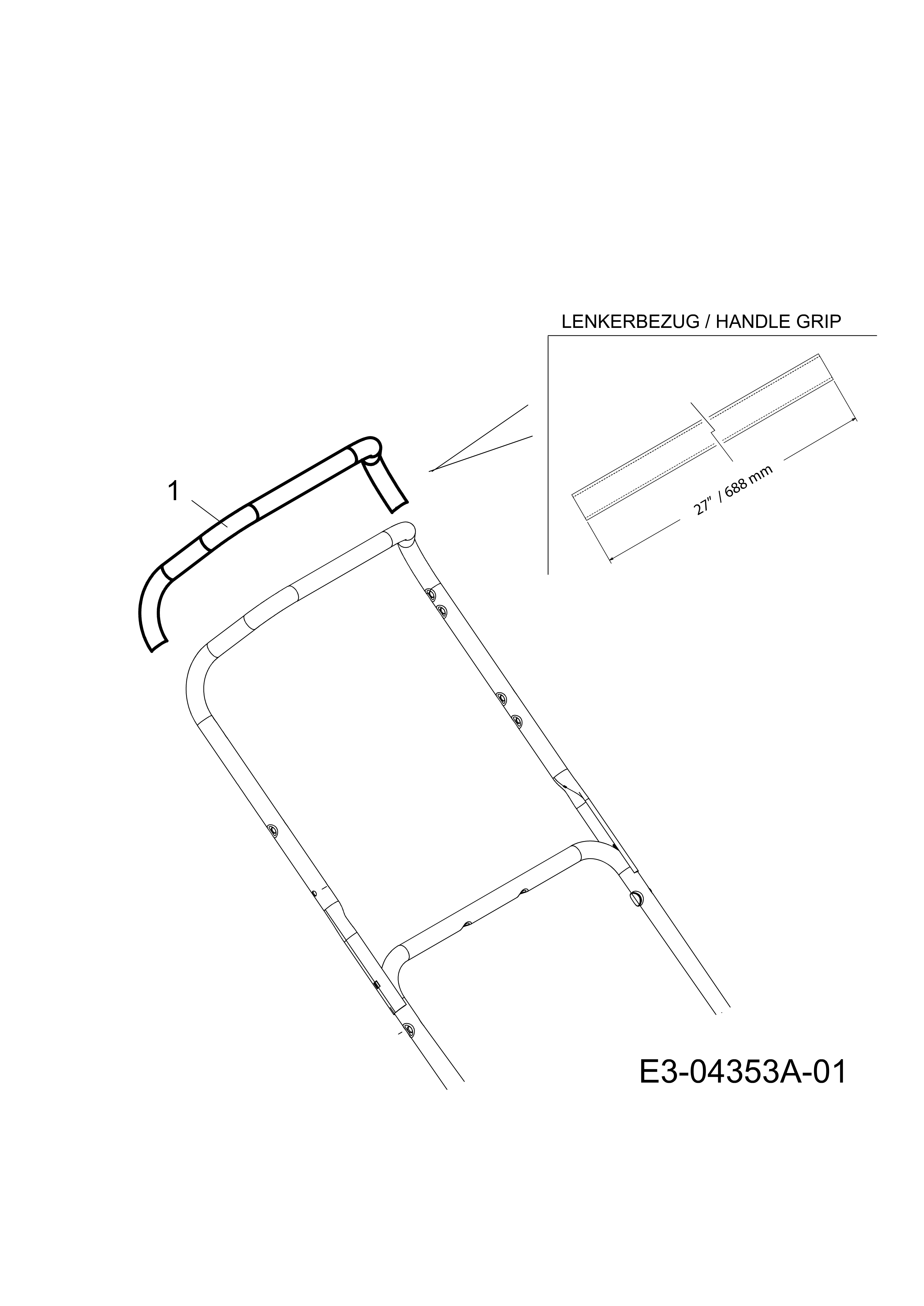

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C74704815C | Levier | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

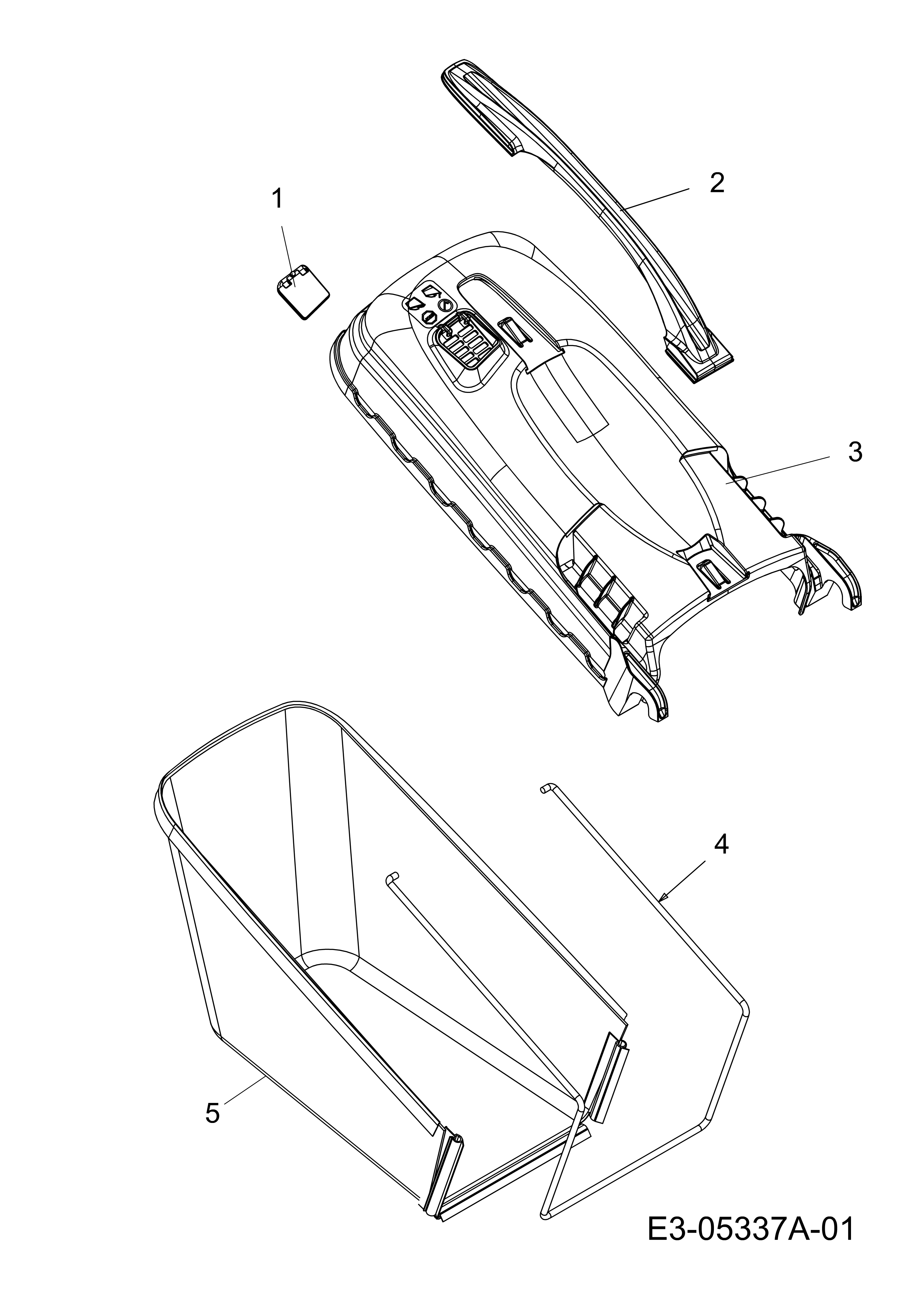

| 1 | C73105257A | Indicateur | Disponible | Voir la pièce |
| 2 | C73105734 | Poignee | Disponible | Voir la pièce |
| 3 | C73106147 | Couvercle | Disponible | Voir la pièce |
| 4 | C74704785637 | Châssis | Disponible | Voir la pièce |
| 5 | C76404063 | Bac | Disponible | Voir la pièce |

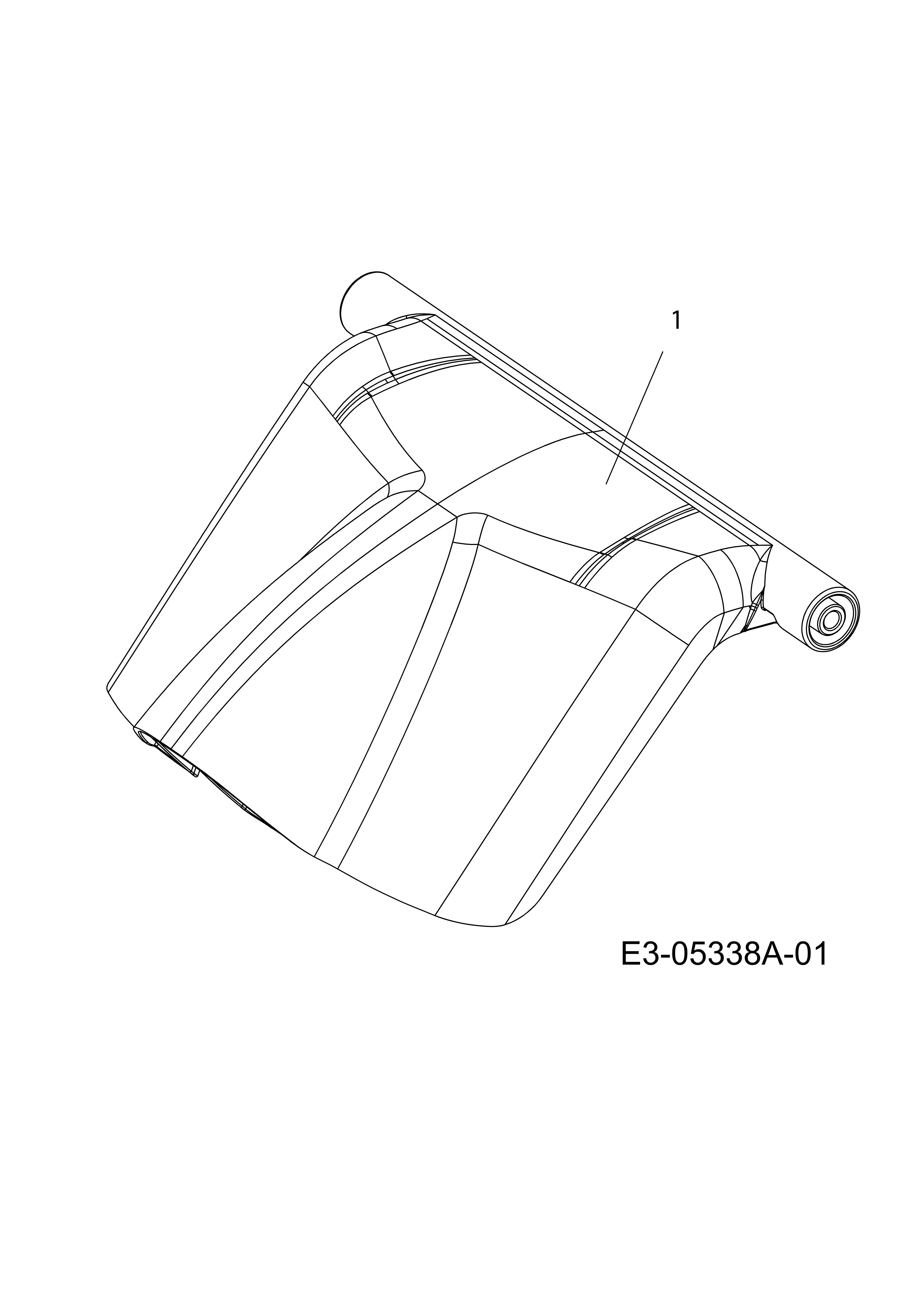

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C73106753 | Fermature | Non reliée |

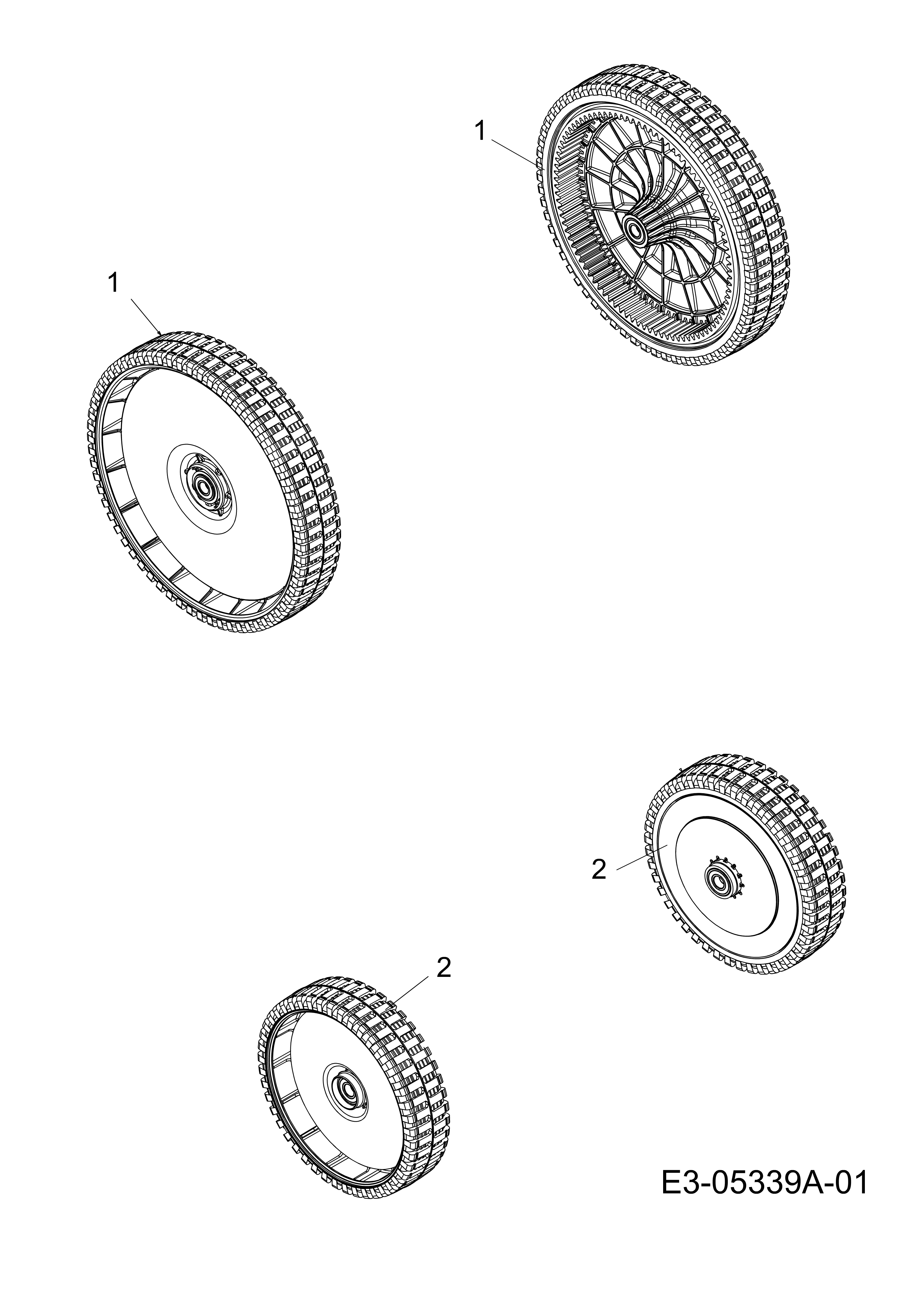

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C63404569 | Roue arrière | Disponible | Voir la pièce |
| 1 | C63404569 | Roue arrière | Disponible | Voir la pièce |
| 2 | C63404572 | Roue avant | Disponible | Voir la pièce |
| 2 | C63404572 | Roue avant | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

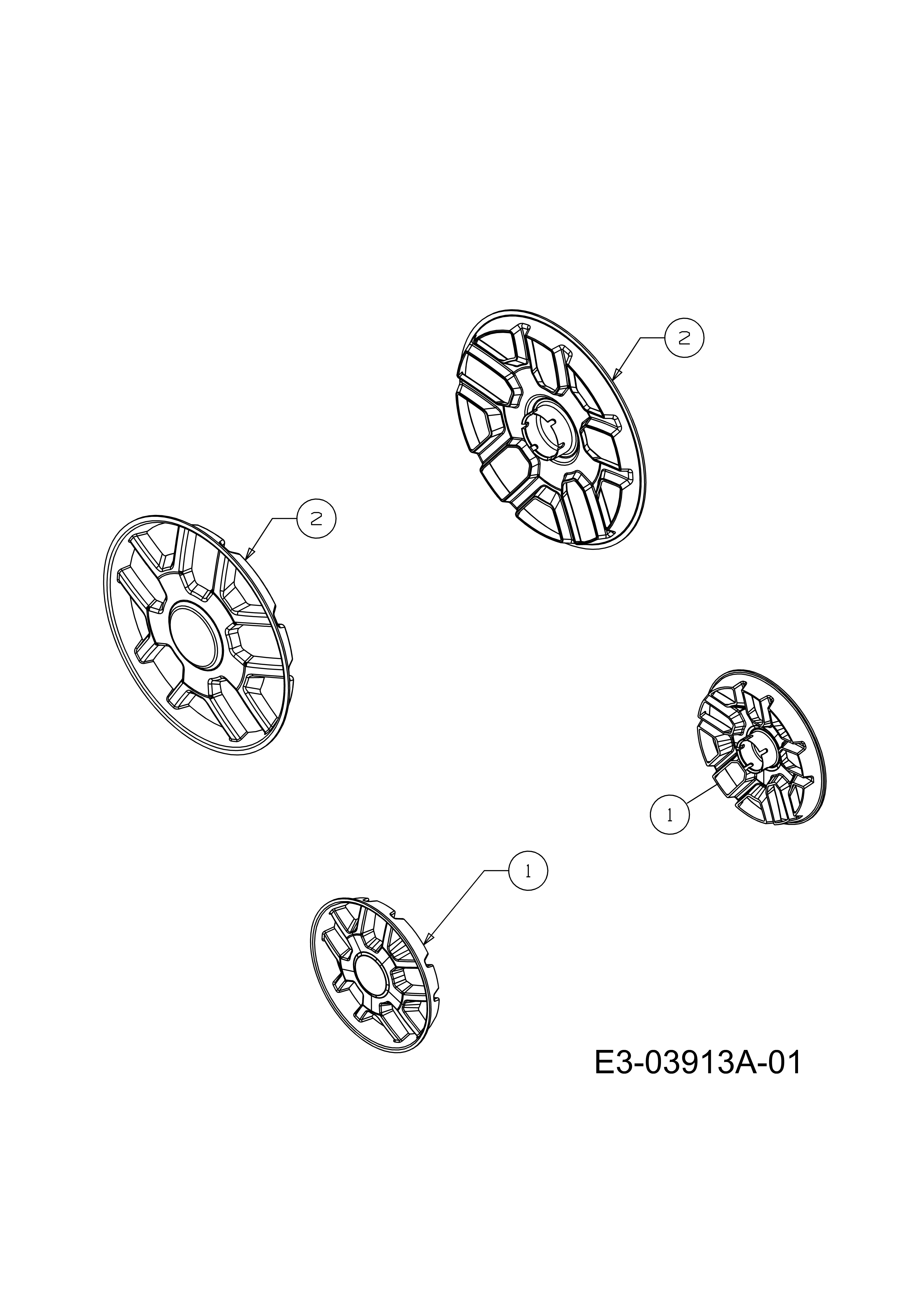

| 1 | C73106124 | Enjoliveur | Disponible | Voir la pièce |
| 1 | C73106124 | Enjoliveur | Disponible | Voir la pièce |
| 2 | C73106125 | Enjoliveur | Disponible | Voir la pièce |
| 2 | C73106125 | Enjoliveur | Disponible | Voir la pièce |

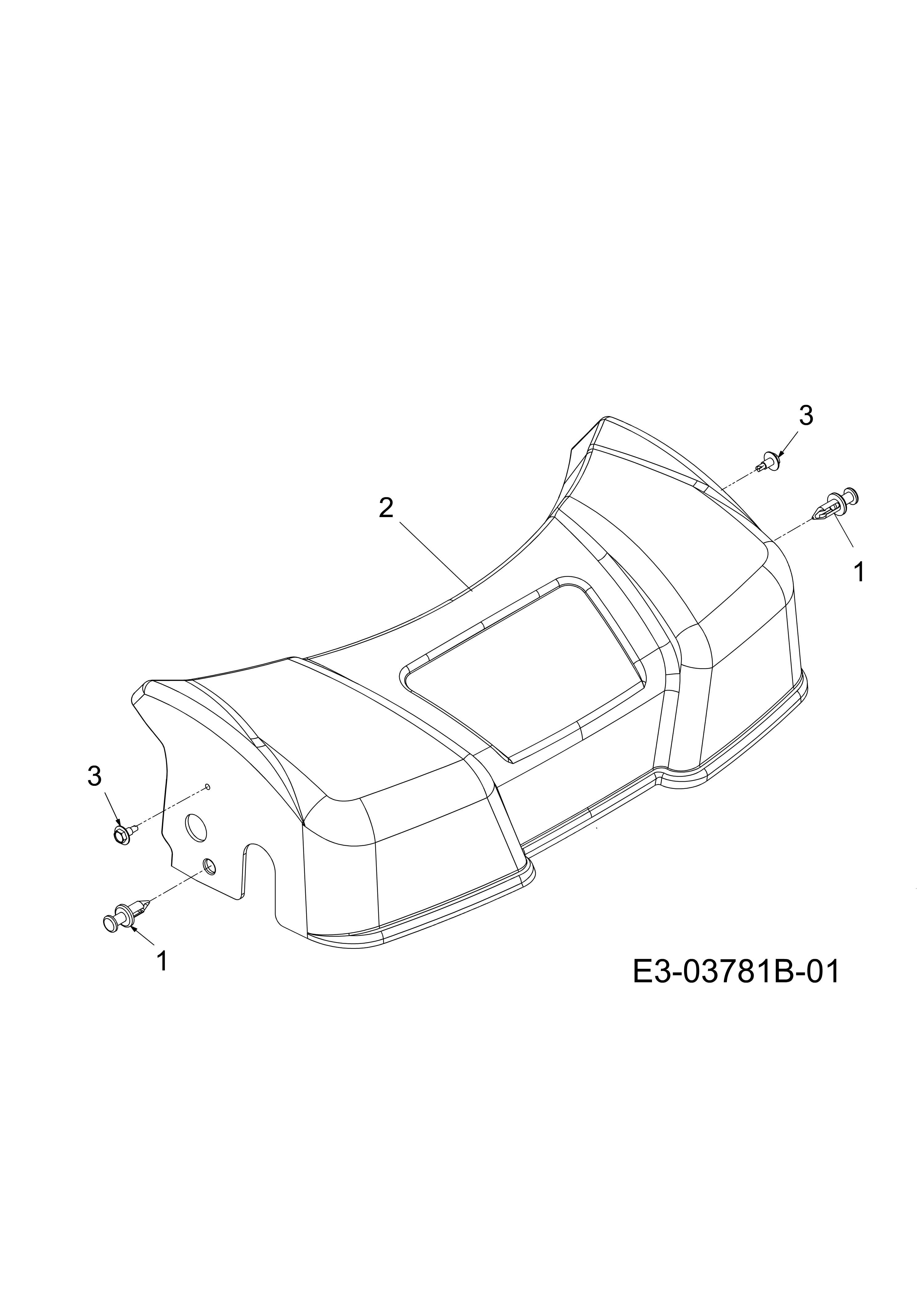

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7280199 | Rivet | Disponible | Voir la pièce |
| 1 | C7280199 | Rivet | Disponible | Voir la pièce |
| 2 | C73106109 | Protection | Disponible | Voir la pièce |
| 3 | C7100456 | Vis | Disponible | Voir la pièce |
| 3 | C7100456 | Vis | Disponible | Voir la pièce |
