Vue Éclatée APACHE 92 4x4 EVO Cat.2011
Retrouvez les pièces détachées, références et repères disponibles pour APACHE 92 4x4 EVO Cat.2011.

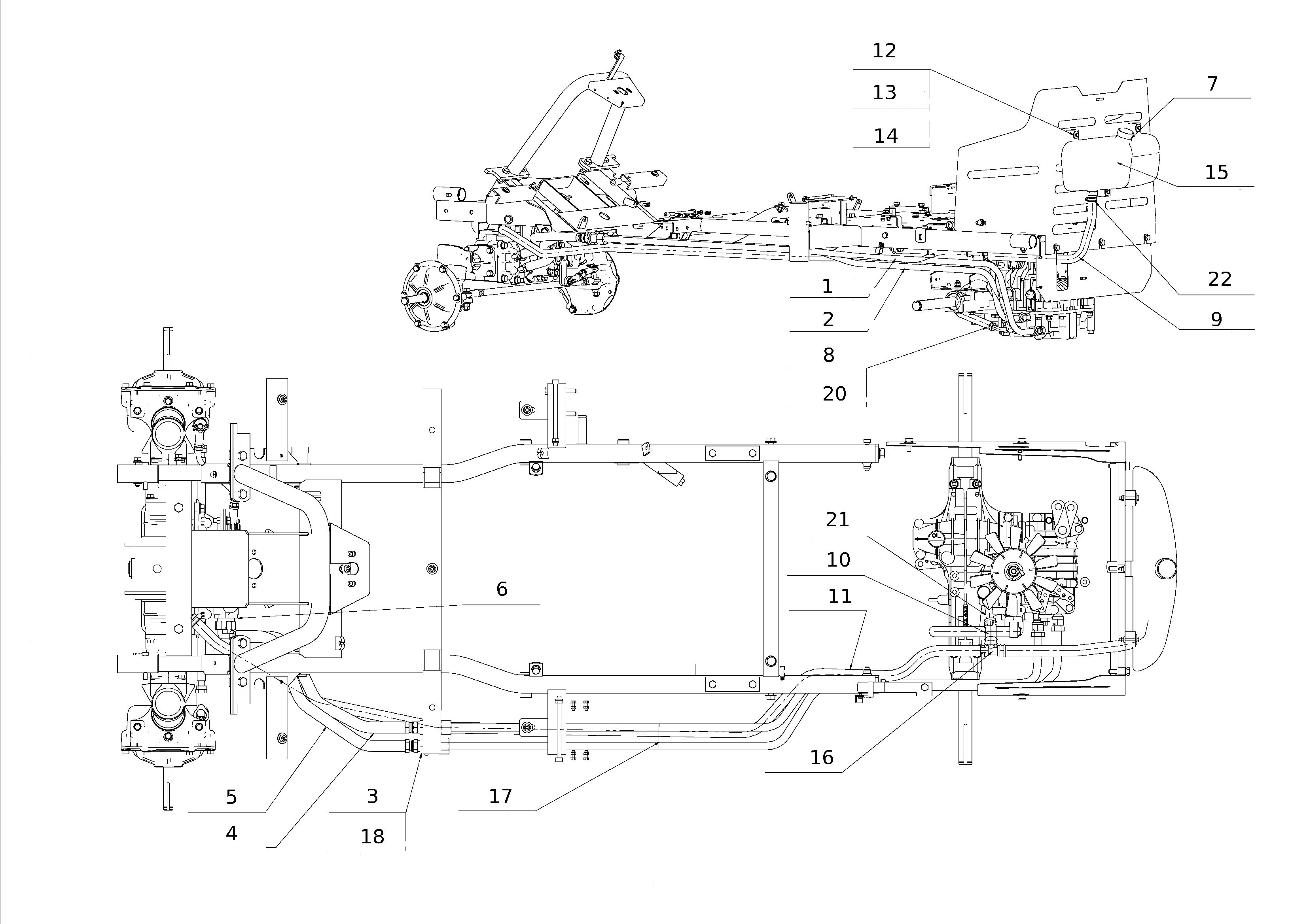

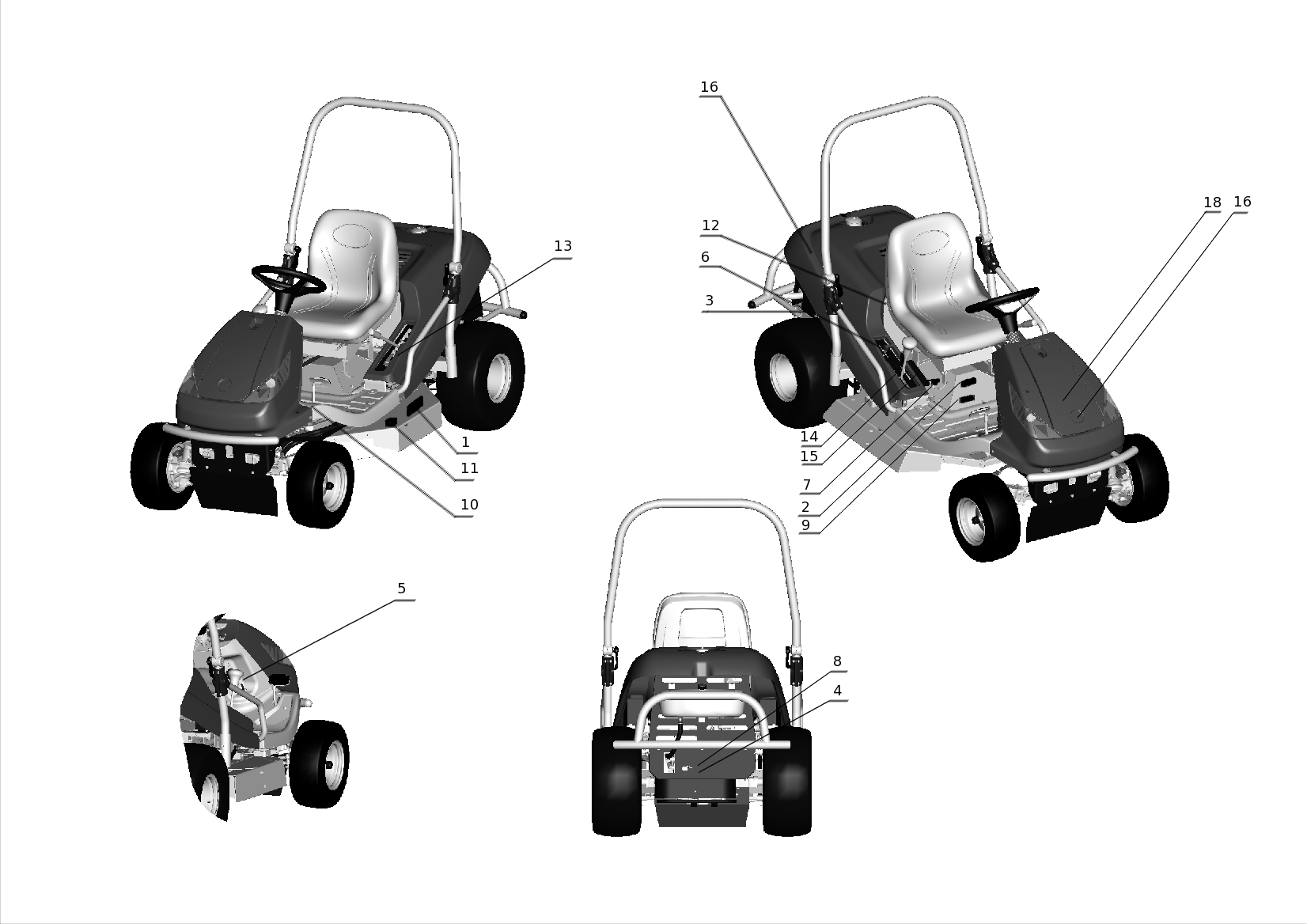

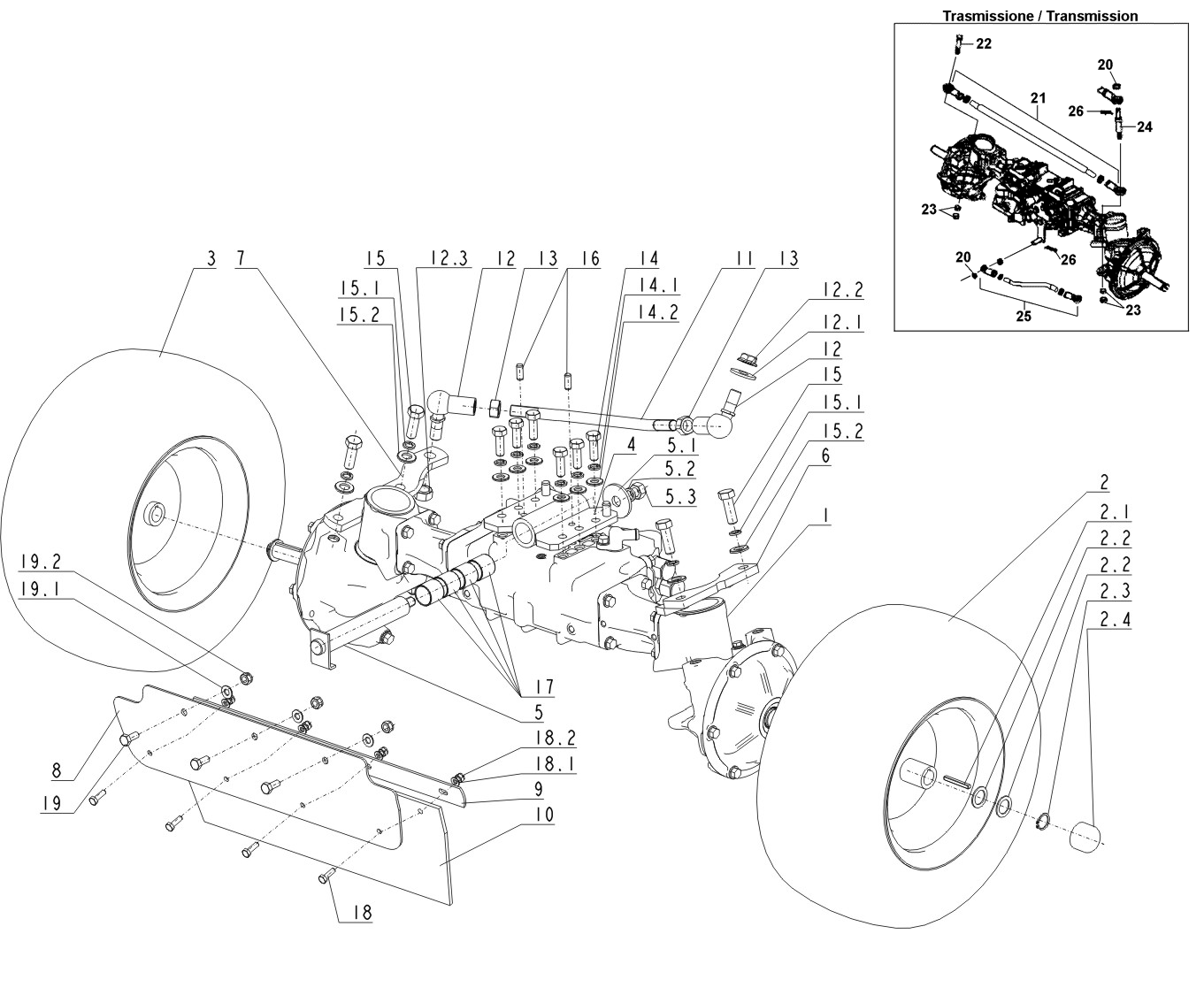

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532915462333 | Moyeu du volant | Disponible | Voir la pièce |
| 2 | SGN309503523 | Vis | Disponible | Voir la pièce |
| 2.1 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 3 | SGS532913462843 | Support batterie | Disponible | Voir la pièce |
| 4 | SGN309203516 | Vis | Disponible | Voir la pièce |
| 4.1 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 4.2 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 4.2 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 4.2 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 4.2 | SGN311129523 | Ecrou | Disponible | Voir la pièce |
| 5 | SGS532085324053 | Couvercle | Disponible | Voir la pièce |
| 6 | SGS532912472293 | Châssis | Disponible | Voir la pièce |
| 7 | SGS532927962093 | Support du moteur | Disponible | Voir la pièce |
| 8 | SGN309201519 | Vis | Disponible | Voir la pièce |
| 8.1 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 8.2 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 9 | SGN309503515 | Vis | Disponible | Voir la pièce |
| 9.1 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 9.4 | - | N | Non reliée | |
| 10 | SGN309019533R | Vis | Non reliée | |
| 10.1 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 10.1 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 10.2 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 10.3 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 11 | SGN309503502 | Vis | Disponible | Voir la pièce |
| 11.1 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 11.1 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 12 | SGS532085427073 | Protection | Disponible | Voir la pièce |
| 13 | SGN309543010 | Vis | Disponible | Voir la pièce |
| 13.1 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 14 | SGS532985423393 | Couverture | Disponible | Voir la pièce |
| 15 | SGN309203530 | Vis | Disponible | Voir la pièce |
| 15.1 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 15.2 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 16 | SGS532195203473 | Bague | Disponible | Voir la pièce |
| 17 | SGS532085415663 | Capot arrière | Disponible | Voir la pièce |
| 18 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 18.1 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 18.2 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 19 | SGN309203543 | Vis | Disponible | Voir la pièce |
| 19.1 | SGN311210506 | Rondelle | Disponible | Voir la pièce |
| 19.2 | SGN311129514 | Nut | Disponible | Voir la pièce |
| 20 | SGS532913302813 | Support complet | Disponible | Voir la pièce |
| 21 | SGN532150335 | Roue etoile de commande | Disponible | Voir la pièce |
| 22 | SGS532918462193 | Pare-chocs | Disponible | Voir la pièce |
| 23 | SGN321841068 | Panneau | Disponible | Voir la pièce |
| 24 | SGS532013412973R | Vis | Non reliée | |
| 24.1 | SGN311120502 | Ecrou | Disponible | Voir la pièce |
| 25 | SGS532085415783 | Protection | Disponible | Voir la pièce |
| 27 | SGS532918462273 | Pare-chocs | Disponible | Voir la pièce |
| 28 | SGN321841068 | Panneau | Disponible | Voir la pièce |
| 29 | SGS532013412973R | Vis | Non reliée | |
| 30 | SGS532113308713 | Rondelle | Disponible | Voir la pièce |

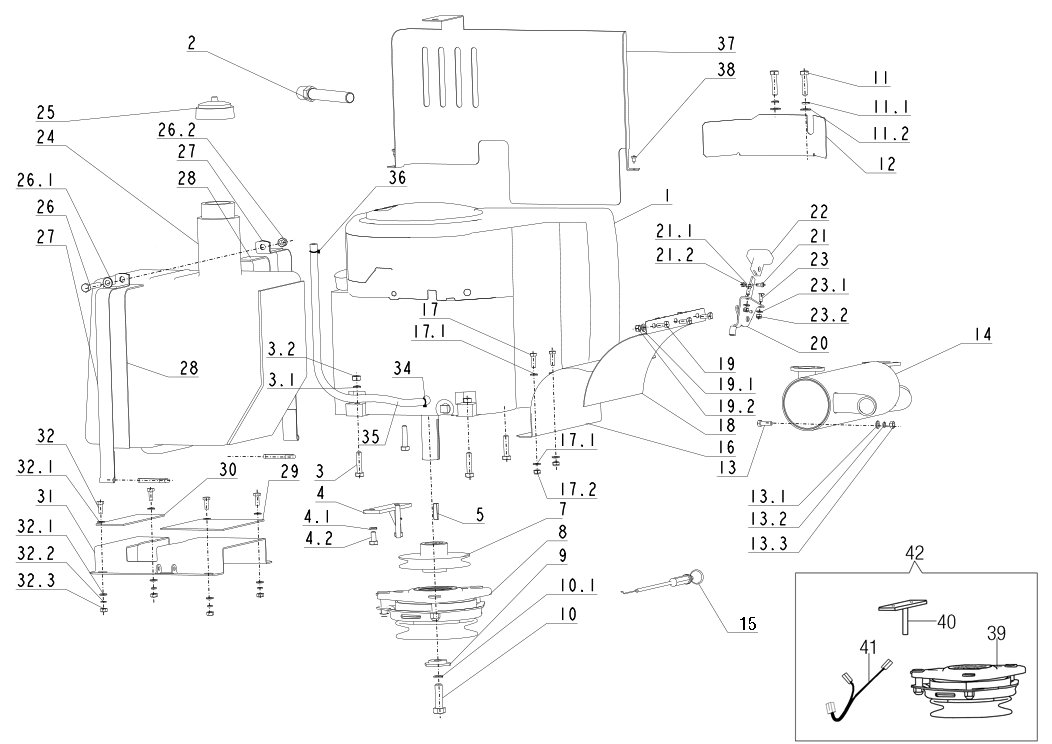

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | - | N | Non reliée | |
| 2 | SGS532927262043 | Tuyau | Disponible | Voir la pièce |
| 3 | SGN309503543 | Vis | Disponible | Voir la pièce |
| 3.1 | SGN311120503 | Rondelle | Disponible | Voir la pièce |
| 3.2 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 4 | SGS532013409173 | Arrêt d | Disponible | Voir la pièce |
| 4.1 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 4.2 | SGN309203503 | Vis | Disponible | Voir la pièce |
| 5 | SG532092312193 | Clavette | Disponible | Voir la pièce |
| 7 | SGN532151100 | Pulley (engine) | Disponible | Voir la pièce |
| 8 | SGN339242008 | Clutch | Disponible | Voir la pièce |
| 9 | SGN532150469 | Rondelle | Disponible | Voir la pièce |
| 10 | SGN309579506 | Vis | Disponible | Voir la pièce |
| 10.1 | SGN311214012 | Rondelle | Disponible | Voir la pièce |
| 11 | SGN309203503 | Vis | Disponible | Voir la pièce |
| 11.1 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 11.2 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 12 | SG532085427063 | Couvercle | Disponible | Voir la pièce |
| 13 | SGN309503557 | Vis | Disponible | Voir la pièce |
| 13.1 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 13.2 | SGN311214501 | Rondelle | Disponible | Voir la pièce |
| 13.3 | SG311120501 | Ecrou | Disponible | Voir la pièce |
| 14 | SG532927472473 | Pot | Disponible | Voir la pièce |
| 15 | SGN443612014 | Levier avec câble | Disponible | Voir la pièce |
| 16 | SG532085415633 | Couvercle | Disponible | Voir la pièce |
| 17 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 17.1 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 17.1 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 17.2 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 18 | SG532085415653 | Couvercle | Disponible | Voir la pièce |
| 19 | SG309203501 | Vis | Disponible | Voir la pièce |
| 19.1 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 19.2 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 20 | SGN443900103 | Levier accelerateur | Disponible | Voir la pièce |
| 21 | SGN309231535 | Screw | Disponible | Voir la pièce |
| 21.1 | SGN311210501 | Rondelle | Disponible | Voir la pièce |
| 21.2 | SGN311129514 | Nut | Disponible | Voir la pièce |
| 22 | SGN443900138 | Manette gaz | Disponible | Voir la pièce |
| 23 | SGN309251514 | Vis | Disponible | Voir la pièce |
| 23.1 | SGN311210501 | Rondelle | Disponible | Voir la pièce |
| 23.2 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 24 | SGN232130015 | Reservoir | Disponible | Voir la pièce |
| 25 | SGN532151566 | Bouchon | Disponible | Voir la pièce |
| 26 | SG309543514 | Vis | Disponible | Voir la pièce |
| 26.1 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 26.2 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 27 | SGS532914364793 | Bande | Disponible | Voir la pièce |
| 27 | SGS532914364793 | Bande | Disponible | Voir la pièce |
| 28 | SG532092304063 | Joint | Disponible | Voir la pièce |
| 28 | SG532092304063 | Joint | Disponible | Voir la pièce |
| 29 | SGN273192026 | Epaisseur | Non reliée | |
| 30 | SG532092304073 | Epaisseur | Disponible | Voir la pièce |
| 31 | SG532013424943 | Support | Disponible | Voir la pièce |
| 32 | SG309203501 | Vis | Disponible | Voir la pièce |
| 32.1 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 32.1 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 32.2 | SGN311214501 | Rondelle | Disponible | Voir la pièce |
| 32.3 | SG311120501 | Ecrou | Disponible | Voir la pièce |
| 34 | SGN000532058 | Agrafe | Disponible | Voir la pièce |
| 35 | SG532199202383 | Flexible a carburant | Disponible | Voir la pièce |
| 36 | SGN548241017 | Fourchette | Disponible | Voir la pièce |
| 37 | SGS532085415793 | Protection | Disponible | Voir la pièce |
| 38 | SGN309578544 | Vis | Disponible | Voir la pièce |
| 39 | SGN339242008 | Clutch | Disponible | Voir la pièce |
| 40 | SGS532913368663 | Accul | Disponible | Voir la pièce |
| 41 | SGN341271052 | Diode | Disponible | Voir la pièce |
| 42 | 68120019 | Embrayage compl. | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532991057 | Assieu anterieur | Disponible | Voir la pièce |
| 2 | SGN532940177 | Roue avant | Disponible | Voir la pièce |
| 2.1 | SGN311726098 | Clavette | Non reliée | |
| 2.2 | SGS532092207583 | Rondelle | Disponible | Voir la pièce |
| 2.2 | SGS532092207583 | Rondelle | Disponible | Voir la pièce |
| 2.3 | SGN311733607 | Bague | Disponible | Voir la pièce |
| 2.4 | SGN532150753 | Couvercle | Disponible | Voir la pièce |
| 3 | SGN532940178 | Roue avant | Disponible | Voir la pièce |
| 4 | SGS532916262253 | Protection | Disponible | Voir la pièce |
| 5 | SG532993122763 | Goujon | Disponible | Voir la pièce |
| 5.1 | SGN311212506 | Rondelle | Disponible | Voir la pièce |
| 5.2 | SGN311214504 | Rondelle | Disponible | Voir la pièce |
| 5.3 | SGN311150505 | Ecrou | Disponible | Voir la pièce |
| 6 | SGS532980302173 | Anneau ressort | Disponible | Voir la pièce |
| 7 | SGS532080422553 | Colonne de direction | Disponible | Voir la pièce |
| 8 | SG532085406353 | Couvercle | Disponible | Voir la pièce |
| 9 | SG532015312123 | Plaquette | Disponible | Voir la pièce |
| 10 | SGN273192019 | Couvercle | Disponible | Voir la pièce |
| 11 | SG532080102823 | Bielle | Non reliée | |
| 12 | SGN442073024 | Joint | Disponible | Voir la pièce |
| 12 | SGN442073024 | Joint | Disponible | Voir la pièce |
| 12.1 | SGN311219517 | Rondelle | Disponible | Voir la pièce |
| 12.2 | SGN311150512 | Ecrou | Disponible | Voir la pièce |
| 12.3 | SGN311120540 | Ecrou | Disponible | Voir la pièce |
| 13 | SGN311120540 | Ecrou | Disponible | Voir la pièce |
| 13 | SGN311120540 | Ecrou | Disponible | Voir la pièce |
| 14 | SGN309578529 | Vis | Disponible | Voir la pièce |
| 14.1 | SGN311214503 | Rondelle | Disponible | Voir la pièce |
| 14.2 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 15 | SGN309578552 | Vis | Disponible | Voir la pièce |
| 15 | SGN309578552 | Vis | Disponible | Voir la pièce |
| 15.1 | SGN311214504 | Rondelle | Disponible | Voir la pièce |
| 15.1 | SGN311214504 | Rondelle | Disponible | Voir la pièce |
| 15.2 | SGN311210505 | Rondelle | Disponible | Voir la pièce |
| 15.2 | SGN311210505 | Rondelle | Disponible | Voir la pièce |
| 16 | SGN311515079 | Goupille | Disponible | Voir la pièce |
| 17 | SGN323721015 | Roulement | Disponible | Voir la pièce |
| 18 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 18.1 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 18.2 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 19 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 19.1 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 19.2 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 20 | SG22117100000 | Rondelle | Disponible | Voir la pièce |
| 20 | SG22117100000 | Rondelle | Disponible | Voir la pièce |
| 21 | SG00000070490 | Complète entretoise | Disponible | Voir la pièce |
| 22 | SG00000070491 | Pivot (tirant) | Disponible | Voir la pièce |
| 23 | SG00000070492 | Ecrou | Disponible | Voir la pièce |
| 23 | SG00000070492 | Ecrou | Disponible | Voir la pièce |
| 24 | SG00000070493 | Pivot (tirant) | Disponible | Voir la pièce |
| 25 | SGS00000070565 | Tringle direction | Disponible | Voir la pièce |
| 26 | SG00000070496 | Goupille | Disponible | Voir la pièce |
| 26 | SG00000070496 | Goupille | Disponible | Voir la pièce |

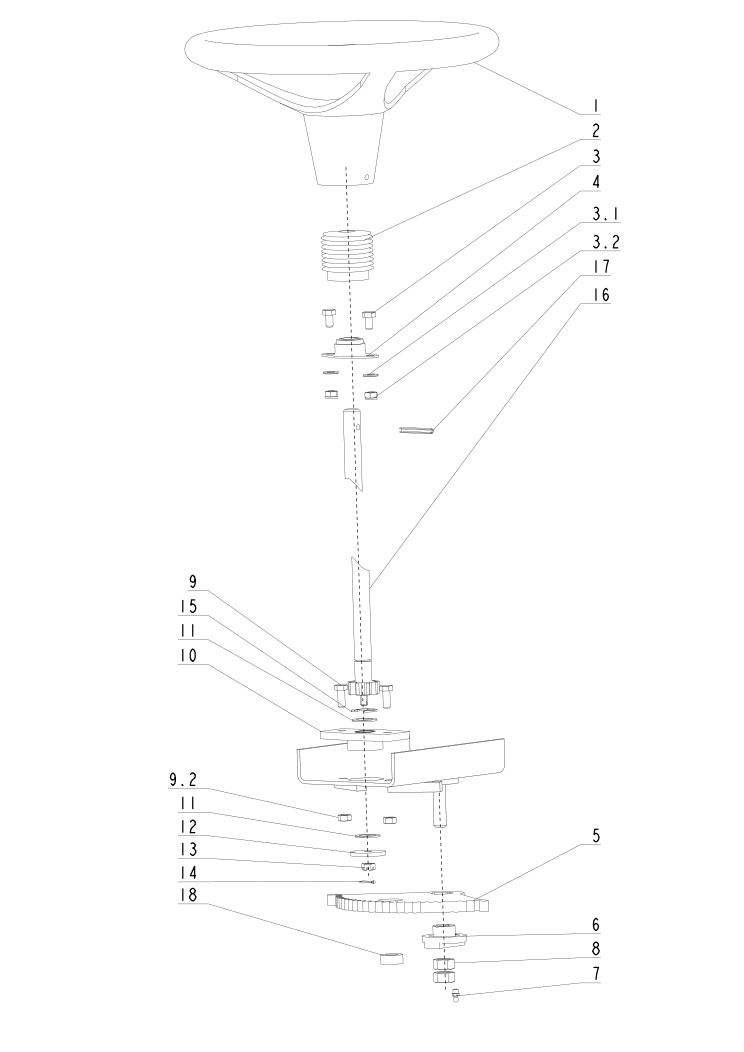

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN443821008 | Volant | Disponible | Voir la pièce |
| 2 | SG532096262473 | Couvercle | Disponible | Voir la pièce |
| 3 | SGN309203538 | Vis | Disponible | Voir la pièce |
| 3.1 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 3.2 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 4 | SGN000324001 | Roulement | Disponible | Voir la pièce |
| 5 | SGS532033322123 | Segment | Disponible | Voir la pièce |
| 6 | SG532080272043 | Camme | Disponible | Voir la pièce |
| 7 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 8 | SGN311150513 | Ecrou | Disponible | Voir la pièce |
| 9 | SGN309503512 | Vis | Disponible | Voir la pièce |
| 9.2 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 10 | SG532938703453 | Roulement | Disponible | Voir la pièce |
| 11 | SGS532092207583 | Rondelle | Disponible | Voir la pièce |
| 11 | SGS532092207583 | Rondelle | Disponible | Voir la pièce |
| 12 | SG532092207933 | Rondelle | Disponible | Voir la pièce |
| 13 | SGN311121513 | Ecrou | Disponible | Voir la pièce |
| 14 | SGN311338501 | Pivot | Disponible | Voir la pièce |
| 15 | SGN311732008 | Bague | Disponible | Voir la pièce |
| 16 | SGS532938252063 | Pignon | Disponible | Voir la pièce |
| 17 | SGN315238031 | Pivot | Disponible | Voir la pièce |
| 18 | SGS532080202883 | Entretoise | Disponible | Voir la pièce |

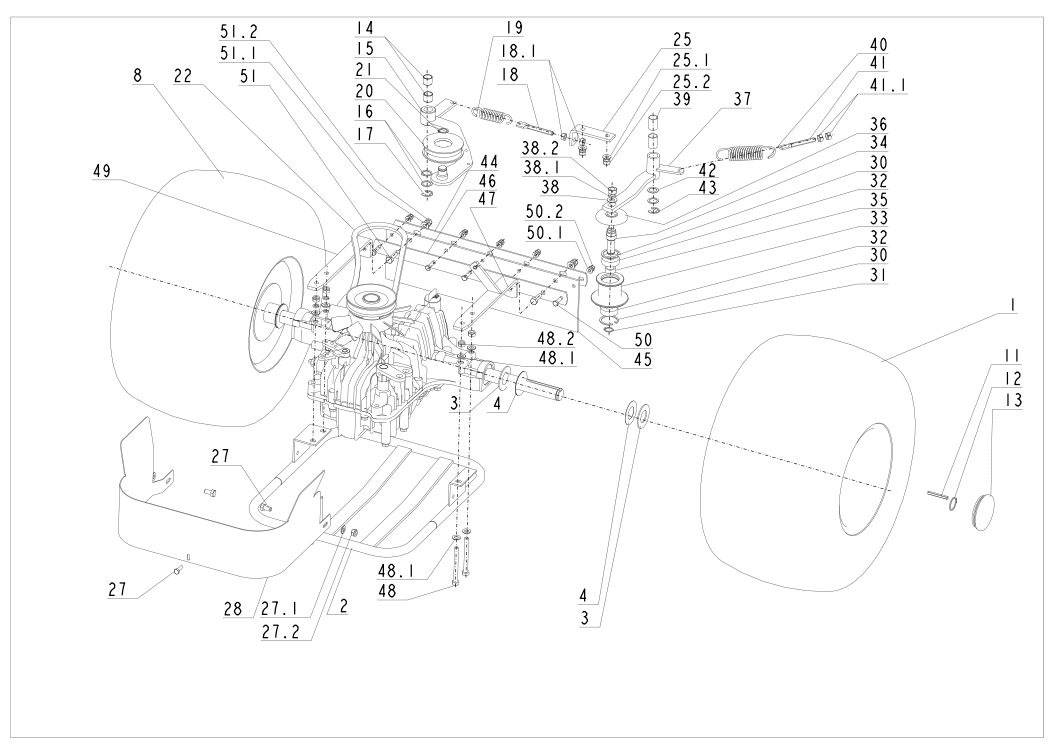

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532940119 | Roue | Non reliée | |
| 2 | SG532913463143 | Protection | Disponible | Voir la pièce |
| 3 | SGS532092208053 | Rondelle | Disponible | Voir la pièce |
| 3 | SGS532092208053 | Rondelle | Disponible | Voir la pièce |
| 4 | SGS532092208083 | Rondelle | Disponible | Voir la pièce |
| 4 | SGS532092208083 | Rondelle | Disponible | Voir la pièce |
| 8 | SG532940120 | Roue | Disponible | Voir la pièce |
| 11 | SGS532092312203 | Clavette | Disponible | Voir la pièce |
| 12 | SGN311732024 | Bague de protection | Disponible | Voir la pièce |
| 13 | SGN321841077 | Flasque | Disponible | Voir la pièce |
| 14 | SGN323721004 | Bushing | Disponible | Voir la pièce |
| 15 | SGS532913463133 | Support | Disponible | Voir la pièce |
| 16 | SGN311219496 | Washer | Disponible | Voir la pièce |
| 17 | SGN311732009 | Ring | Disponible | Voir la pièce |
| 18 | SGN309599025 | Screw | Disponible | Voir la pièce |
| 18.1 | SGN311120502 | Ecrou | Disponible | Voir la pièce |
| 19 | SGN315231230 | Ressort | Disponible | Voir la pièce |
| 20 | SGN000532003 | Poulie | Disponible | Voir la pièce |
| 21 | SGN311733007 | Ring | Disponible | Voir la pièce |
| 22 | SGN272731214 | Courroie v | Disponible | Voir la pièce |
| 25 | SG532113404613 | Support | Disponible | Voir la pièce |
| 25.1 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 25.2 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 27 | SGN309203503 | Vis | Disponible | Voir la pièce |
| 27 | SGN309203503 | Vis | Disponible | Voir la pièce |
| 27.1 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 27.2 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 28 | SG532085415773 | Deflecteur | Disponible | Voir la pièce |
| 30 | SGN311733075 | Bague | Disponible | Voir la pièce |
| 30 | SGN311733075 | Bague | Disponible | Voir la pièce |
| 31 | SGN311733005 | Bague | Disponible | Voir la pièce |
| 32 | SGN324162097 | Roulement | Disponible | Voir la pièce |
| 32 | SGN324162097 | Roulement | Disponible | Voir la pièce |
| 33 | SGS532033232383 | Poulie | Disponible | Voir la pièce |
| 34 | SGS532038128423 | Arbre | Disponible | Voir la pièce |
| 35 | SGS532195203393 | Bague | Disponible | Voir la pièce |
| 36 | SGN321841075 | Couvercle | Disponible | Voir la pièce |
| 37 | SGS532913463193 | Support | Disponible | Voir la pièce |
| 38 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 38.1 | SGN311214503 | Rondelle | Disponible | Voir la pièce |
| 38.2 | SGN311150506 | Ecrou | Disponible | Voir la pièce |
| 39 | SGN323721006 | Bague | Disponible | Voir la pièce |
| 40 | SGN315231228 | Ressort | Disponible | Voir la pièce |
| 41 | SGN309599025 | Screw | Disponible | Voir la pièce |
| 41.1 | SGN311120502 | Ecrou | Disponible | Voir la pièce |
| 42 | SGN311219496 | Washer | Disponible | Voir la pièce |
| 43 | SGN311732009 | Ring | Disponible | Voir la pièce |
| 44 | SG532015312063 | Barre | Disponible | Voir la pièce |
| 45 | SGN273192017 | Deflecteur | Disponible | Voir la pièce |
| 46 | SG532015312073 | Barre | Disponible | Voir la pièce |
| 47 | SG532992462023 | Rondelle | Disponible | Voir la pièce |
| 48 | SGN309501571 | Vis | Disponible | Voir la pièce |
| 48.1 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 48.1 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 48.2 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 49 | SG532092402553 | Rondelle | Disponible | Voir la pièce |
| 50 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 50.1 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 50.2 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 51 | SG947309203517 | Vis | Disponible | Voir la pièce |
| 51.1 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 51.2 | SGN311129501 | Ecrou | Disponible | Voir la pièce |

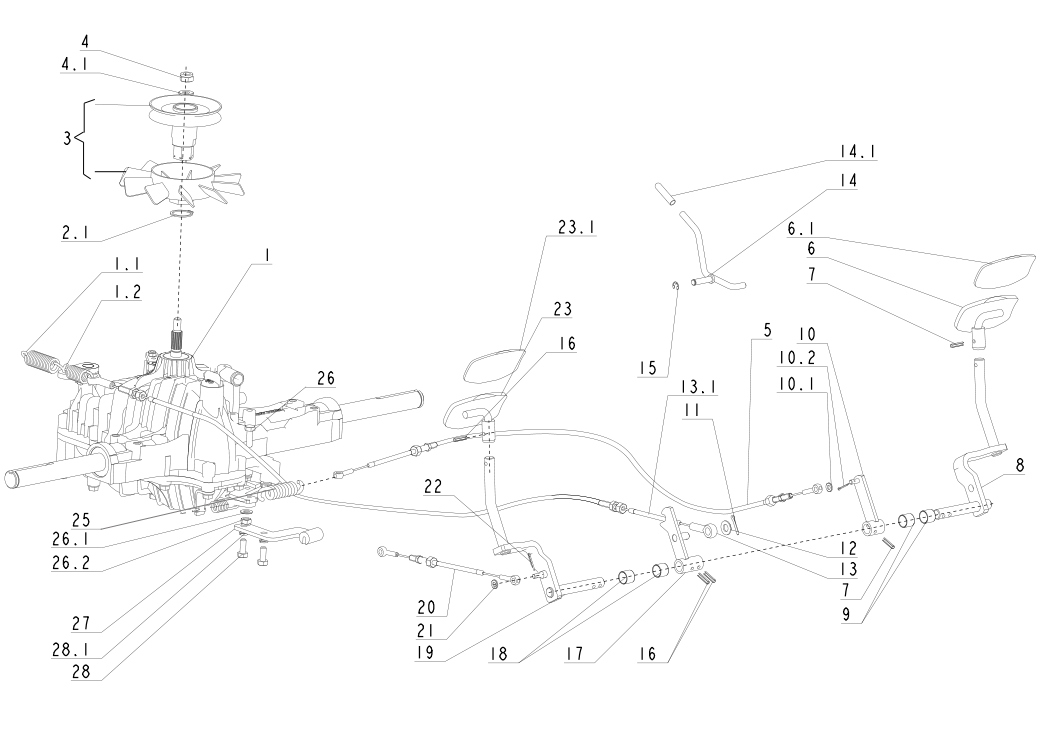

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532991058R | Transmission | Non reliée | |
| 1.1 | SGN315231042 | Ressort | Disponible | Voir la pièce |
| 1.2 | SGN315231230 | Ressort | Disponible | Voir la pièce |
| 2.1 | SGN311733016 | Bague | Disponible | Voir la pièce |
| 3 | 68120022 | Jeu poulie et ventilateur | Disponible | Voir la pièce |
| 4 | SGN311129502 | Ecrou | Disponible | Voir la pièce |
| 4.1 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 5 | SGN443900119 | Gaine du type bowden | Disponible | Voir la pièce |
| 6 | SG532980463173 | Pedale | Disponible | Voir la pièce |
| 6.1 | SGN273151001 | Couverture | Disponible | Voir la pièce |
| 7 | SGN315238037 | Pivot | Disponible | Voir la pièce |
| 7 | SGN315238037 | Pivot | Disponible | Voir la pièce |
| 8 | SG532980463303 | Pedale de frein | Disponible | Voir la pièce |
| 9 | SGN323721011 | Bague | Disponible | Voir la pièce |
| 10 | SG532929362183 | Moyeu | Disponible | Voir la pièce |
| 10.1 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 10.2 | SG947311338532 | Goupille | Disponible | Voir la pièce |
| 11 | SGN311338516 | Pivot | Disponible | Voir la pièce |
| 12 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 13 | SGN443900121 | Cable | Disponible | Voir la pièce |
| 13.1 | SGN532150332 | Bande | Disponible | Voir la pièce |
| 14 | SGS532980463353 | Frein | Disponible | Voir la pièce |
| 14.1 | SGN532150209 | Couvercle | Disponible | Voir la pièce |
| 15 | SGN311732007 | Bague de protection | Disponible | Voir la pièce |
| 16 | SGN315238037 | Pivot | Disponible | Voir la pièce |
| 16 | SGN315238037 | Pivot | Disponible | Voir la pièce |
| 17 | SGS532980463233 | Levier complet | Disponible | Voir la pièce |
| 18 | SGN323721011 | Bague | Disponible | Voir la pièce |
| 19 | SG532980463293 | Pedale de frein | Disponible | Voir la pièce |
| 20 | SGN443900120 | Gaine du type bowden | Disponible | Voir la pièce |
| 21 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 22 | SG947311338532 | Goupille | Disponible | Voir la pièce |
| 23 | SG532980463183 | Pedale | Disponible | Voir la pièce |
| 23.1 | SGN273151001 | Couverture | Disponible | Voir la pièce |
| 25 | SGN315231239 | Ressort | Disponible | Voir la pièce |
| 26 | SG947309203517 | Vis | Disponible | Voir la pièce |
| 26.1 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 26.2 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 27 | SGS532913462813 | Support | Disponible | Voir la pièce |
| 28 | SGN309578518 | Vis | Disponible | Voir la pièce |
| 28.1 | SGN311214502 | Washer | Disponible | Voir la pièce |

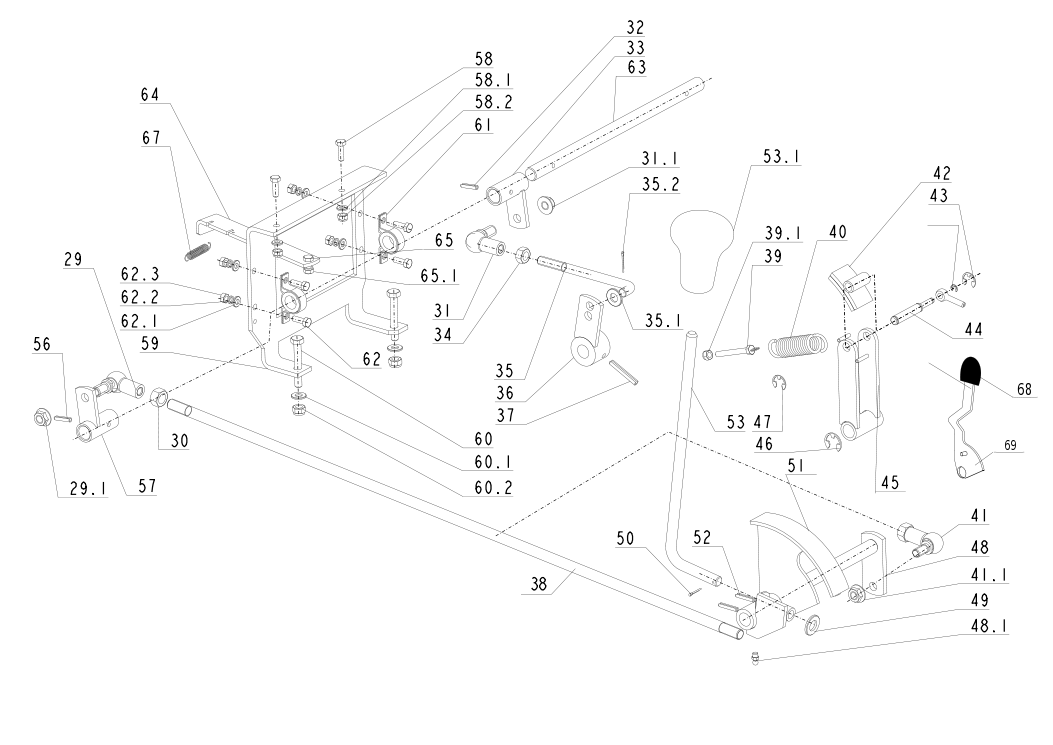

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 29 | SGN442073020 | Angulaire | Disponible | Voir la pièce |
| 29.1 | SGN311129521 | Ecrou | Disponible | Voir la pièce |
| 30 | SGN311150505 | Ecrou | Disponible | Voir la pièce |
| 31 | SGN442073021 | Connection | Disponible | Voir la pièce |
| 31.1 | SGN311129516 | Ecrou | Disponible | Voir la pièce |
| 32 | SGN315238037 | Pivot | Disponible | Voir la pièce |
| 33 | SGS532929362143 | Moyeu | Disponible | Voir la pièce |
| 34 | SGN311150506 | Ecrou | Disponible | Voir la pièce |
| 35 | SGN532150496 | Entretoise | Disponible | Voir la pièce |
| 35.1 | SGN311212516 | Rondelle | Disponible | Voir la pièce |
| 35.2 | - | N | Non reliée | |
| 36 | SGS532929462053 | Levier complet | Disponible | Voir la pièce |
| 37 | SGN315238049 | Ressort | Disponible | Voir la pièce |
| 38 | SGN532150426 | Barre | Disponible | Voir la pièce |
| 39 | SGN309578514 | Vis | Disponible | Voir la pièce |
| 39.1 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 40 | SGN315231230 | Ressort | Disponible | Voir la pièce |
| 41 | SGN442073019 | Angulaire | Disponible | Voir la pièce |
| 41.1 | SGN311120539 | Ecrou | Disponible | Voir la pièce |
| 42 | SG532917722013 | Joint | Disponible | Voir la pièce |
| 43 | SGN311732001 | Bague de protection | Disponible | Voir la pièce |
| 44 | SGS532193103723 | Pivot | Disponible | Voir la pièce |
| 45 | SG532929362153 | Moyeu | Disponible | Voir la pièce |
| 46 | SGN311732009 | Ring | Disponible | Voir la pièce |
| 47 | SGN311732002 | Bague | Disponible | Voir la pièce |
| 48 | SG532993362853 | Pivot | Disponible | Voir la pièce |
| 48.1 | SGN425111004 | Graisseur | Disponible | Voir la pièce |
| 49 | SGN311210505 | Rondelle | Disponible | Voir la pièce |
| 50 | SGN311338501 | Pivot | Disponible | Voir la pièce |
| 51 | SGS532929462083 | Moyeu | Disponible | Voir la pièce |
| 52 | SGN315238036 | Goupille | Disponible | Voir la pièce |
| 53 | SGS532080403003 | Levier de commande | Disponible | Voir la pièce |
| 53.1 | SGN532150341 | Poignee | Disponible | Voir la pièce |
| 56 | SGN315238037 | Pivot | Disponible | Voir la pièce |
| 57 | SGS532929362193 | Etau | Disponible | Voir la pièce |
| 58 | SGN309201519 | Vis | Disponible | Voir la pièce |
| 58.1 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 58.2 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 59 | SGS532113413943 | Support | Disponible | Voir la pièce |
| 60 | SGN309201519 | Vis | Disponible | Voir la pièce |
| 60.1 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 60.2 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 61 | SGN324196021 | Roulement | Disponible | Voir la pièce |
| 62 | SGN309503557 | Vis | Disponible | Voir la pièce |
| 62.1 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 62.2 | SGN311214501 | Rondelle | Disponible | Voir la pièce |
| 62.3 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 63 | SGS532038102793 | Commande | Disponible | Voir la pièce |
| 64 | SG532080402913 | Entretoise | Disponible | Voir la pièce |
| 65 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 65.1 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 67 | SGN315231224 | Ressort | Disponible | Voir la pièce |
| 68 | SGN532151107 | Couvercle | Disponible | Voir la pièce |
| 69 | SGS532914322533 | Levier | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | SGS532080312243 | Levier de regulation | Disponible | Voir la pièce |
| 3 | SGS532980702173 | Commande de coupe | Disponible | Voir la pièce |

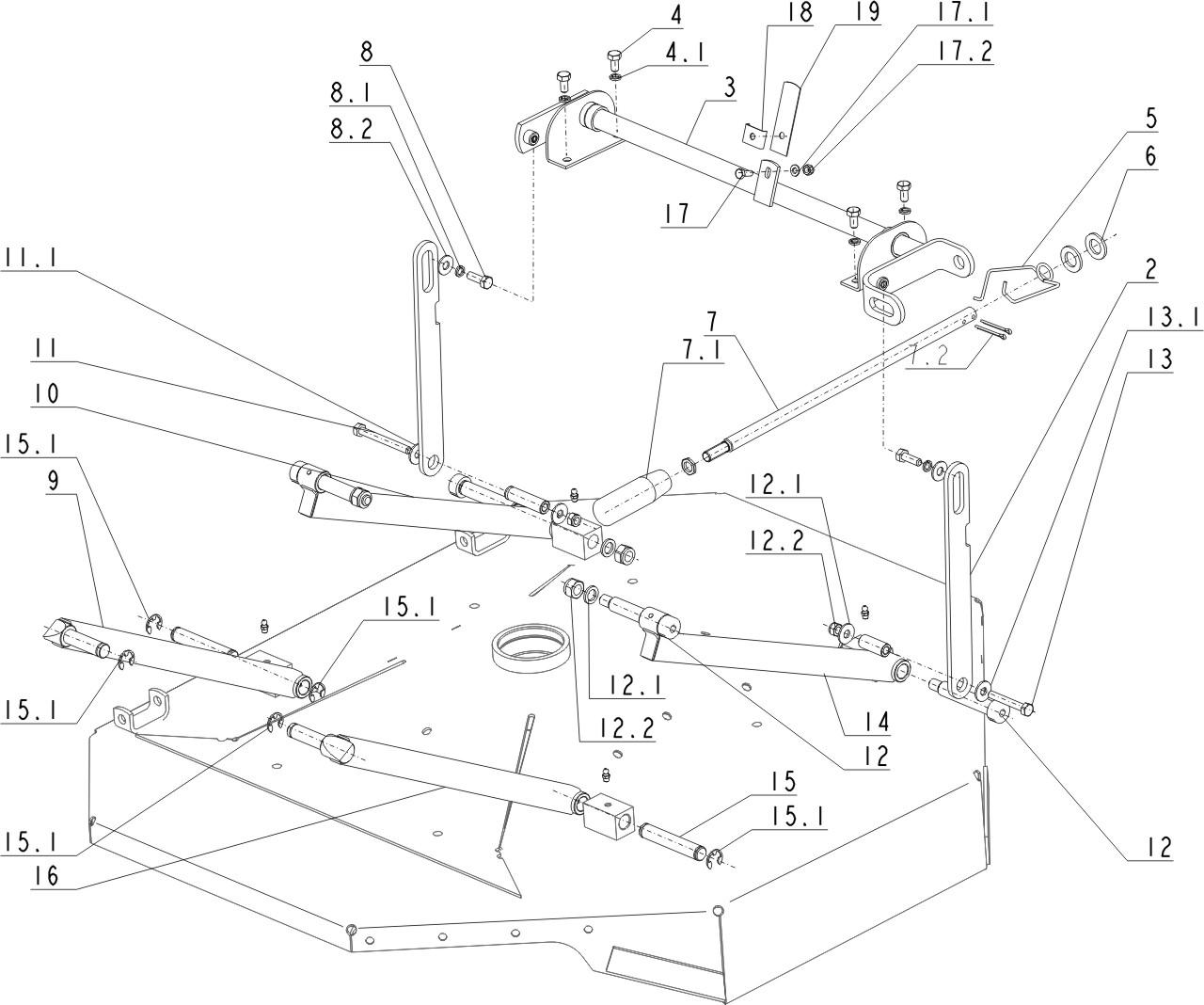

| 4 | SGN309203503 | Vis | Disponible | Voir la pièce |
| 4.1 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 5 | SGN315231222 | Ressort | Disponible | Voir la pièce |
| 6 | SG311210511 | Rondelle | Disponible | Voir la pièce |
| 7 | SGS532080112443 | Tige | Disponible | Voir la pièce |
| 7.1 | SGN532150425 | Poignee | Disponible | Voir la pièce |
| 7.2 | SG947311338524 | Goupille | Disponible | Voir la pièce |
| 8 | SG947309203517 | Vis | Disponible | Voir la pièce |
| 8.1 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 8.2 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 9 | SGS532980365233 | Bras de levage | Disponible | Voir la pièce |
| 10 | SG532980365243 | Bras | Disponible | Voir la pièce |
| 11 | SGN309201519 | Vis | Disponible | Voir la pièce |
| 11.1 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 12 | SGN309578491 | Vis | Disponible | Voir la pièce |
| 12 | SGN309578491 | Vis | Disponible | Voir la pièce |
| 12.1 | SG947311210533 | Rondelle | Disponible | Voir la pièce |
| 12.1 | SG947311210533 | Rondelle | Disponible | Voir la pièce |
| 12.2 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 12.2 | SGN311129505 | Ecrou | Disponible | Voir la pièce |
| 13 | SGN309201518 | Vis | Disponible | Voir la pièce |
| 13.1 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 14 | SGS532980365383 | Bras de levage | Disponible | Voir la pièce |
| 15 | SGS532193103673 | Pivot | Disponible | Voir la pièce |
| 15.1 | SGN311732009 | Ring | Disponible | Voir la pièce |
| 15.1 | SGN311732009 | Ring | Disponible | Voir la pièce |
| 15.1 | SGN311732009 | Ring | Disponible | Voir la pièce |
| 15.1 | SGN311732009 | Ring | Disponible | Voir la pièce |
| 15.1 | SGN311732009 | Ring | Disponible | Voir la pièce |
| 16 | SGS532980365233 | Bras de levage | Disponible | Voir la pièce |
| 17 | SG309203501 | Vis | Disponible | Voir la pièce |
| 17.1 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 17.2 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 18 | SG532092412463 | Rondelle | Disponible | Voir la pièce |
| 19 | SGS532097302223 | Ressort | Disponible | Voir la pièce |

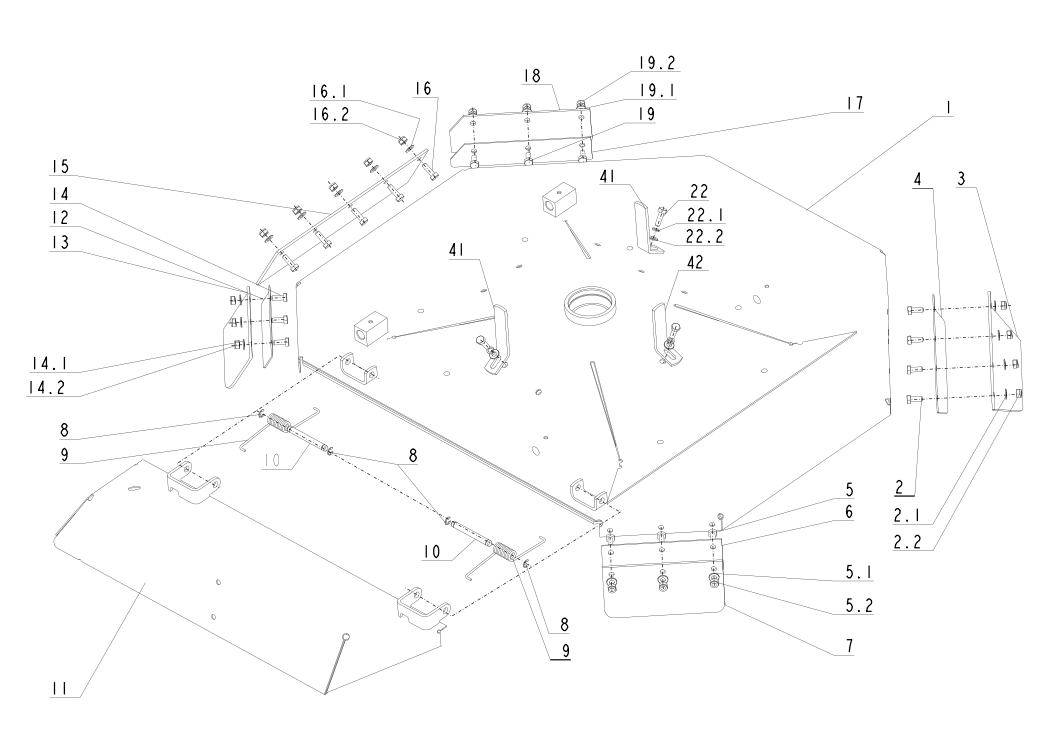

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532950472093 | Disposition | Disponible | Voir la pièce |
| 2 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 2.1 | SGN311212508 | Rondelle | Disponible | Voir la pièce |
| 2.2 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 3 | SGN273192021 | Protection | Disponible | Voir la pièce |
| 4 | SGS532085406213 | Protection | Disponible | Voir la pièce |
| 5 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 5.1 | SGN311212508 | Rondelle | Disponible | Voir la pièce |
| 5.2 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 6 | SGS532085406203 | Protection | Non reliée | |
| 7 | SGN273192020 | Protection | Disponible | Voir la pièce |
| 8 | SGN311732002 | Bague | Disponible | Voir la pièce |
| 8 | SGN311732002 | Bague | Disponible | Voir la pièce |
| 8 | SGN311732002 | Bague | Disponible | Voir la pièce |
| 9 | SGN315231221 | Ressort | Disponible | Voir la pièce |
| 9 | SGN315231221 | Ressort | Disponible | Voir la pièce |
| 10 | SGS532093117613 | Pivot | Disponible | Voir la pièce |
| 11 | SGS532950422493 | Protection | Disponible | Voir la pièce |
| 12 | SGS532085406223 | Protection | Disponible | Voir la pièce |
| 13 | SGN273192022 | Protection | Disponible | Voir la pièce |
| 14 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 14.1 | SGN311212508 | Rondelle | Disponible | Voir la pièce |
| 14.2 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 15 | SGN273192016 | Ecran | Disponible | Voir la pièce |
| 16 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 16.1 | SGN311212508 | Rondelle | Disponible | Voir la pièce |
| 16.2 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 17 | SGS532085406233 | Ecran | Disponible | Voir la pièce |
| 18 | SGN273192023 | Protection | Disponible | Voir la pièce |
| 19 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 19.1 | SGN311212508 | Rondelle | Disponible | Voir la pièce |
| 19.2 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 22 | SG947309203517 | Vis | Disponible | Voir la pièce |
| 22.1 | SGN311214502 | Washer | Disponible | Voir la pièce |
| 22.2 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 41 | SG532014408873 | Plaquette | Disponible | Voir la pièce |
| 41 | SG532014408873 | Plaquette | Disponible | Voir la pièce |
| 42 | SGS532014408883 | Plaquette | Disponible | Voir la pièce |

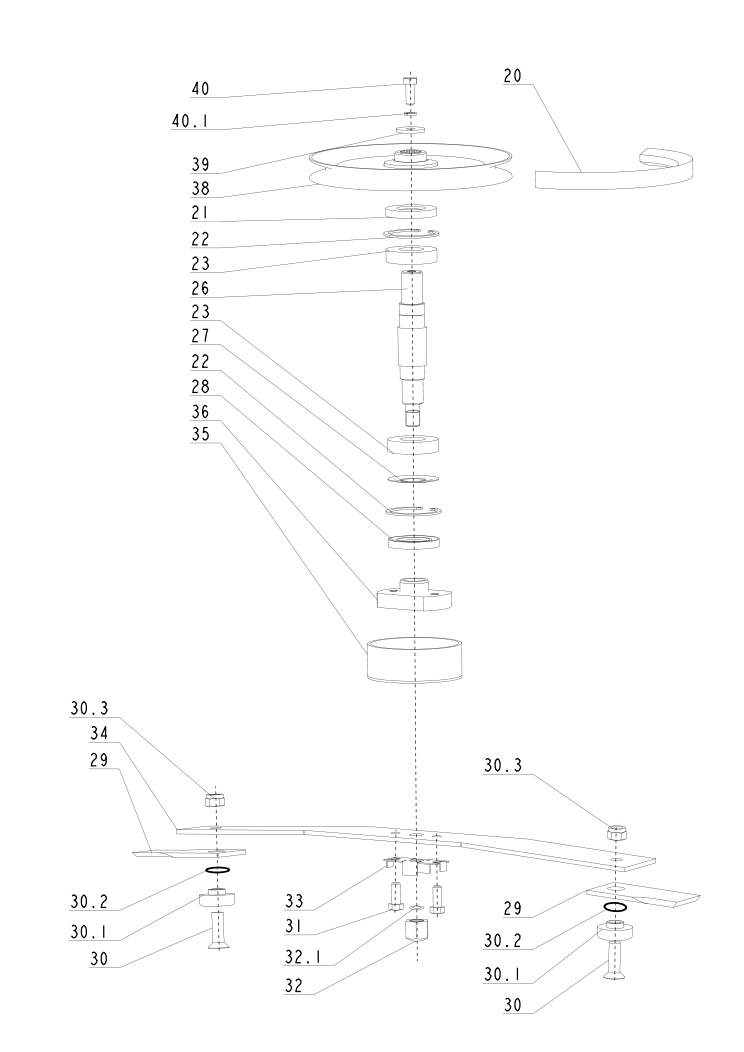

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 20 | SGN272731213 | Courroie | Disponible | Voir la pièce |
| 20 | SGN272731272R | Courroie | Non reliée | |
| 21 | SGN273521179 | Joint | Disponible | Voir la pièce |
| 22 | SGN311733093 | Bague | Disponible | Voir la pièce |
| 22 | SGN311733093 | Bague | Disponible | Voir la pièce |
| 23 | SGN324162095 | Roulement | Disponible | Voir la pièce |
| 23 | SGN324162095 | Roulement | Disponible | Voir la pièce |
| 26 | SG532038152183 | Arbre | Disponible | Voir la pièce |
| 27 | SGS532029472013 | Couvercle | Non reliée | |
| 28 | SGN273521178 | Joint | Disponible | Voir la pièce |
| 29 | SGS532950602033R | Kit lames | Non reliée | |
| 29 | SGS532950602033R | Kit lames | Non reliée | |
| 30 | 68000010 | Serrage compl. | Disponible | Voir la pièce |
| 30 | 68000010 | Serrage compl. | Disponible | Voir la pièce |
| 30.1 | 68000010 | Serrage compl. | Disponible | Voir la pièce |
| 30.1 | 68000010 | Serrage compl. | Disponible | Voir la pièce |
| 30.2 | 68000010 | Serrage compl. | Disponible | Voir la pièce |
| 30.2 | 68000010 | Serrage compl. | Disponible | Voir la pièce |
| 30.3 | 68000010 | Serrage compl. | Disponible | Voir la pièce |
| 30.3 | 68000010 | Serrage compl. | Disponible | Voir la pièce |
| 31 | SGN309503503 | Vis | Disponible | Voir la pièce |
| 32 | SGN532150440 | Ecrou | Disponible | Voir la pièce |
| 32.1 | SGN311219514 | Rondelle | Disponible | Voir la pièce |
| 33 | SGS532092304123 | Support | Disponible | Voir la pièce |
| 34 | 68000009 | Support et lames compl. | Disponible | Voir la pièce |
| 35 | SGS532939352013 | Couvercle | Disponible | Voir la pièce |
| 36 | SGS532098212433 | Flasque | Disponible | Voir la pièce |
| 38 | SGS532033252233R | Poulie | Non reliée | |
| 39 | SGS532092207873 | Rondelle | Disponible | Voir la pièce |
| 40 | SGN309503503 | Vis | Disponible | Voir la pièce |
| 40.1 | SGN311214504 | Rondelle | Disponible | Voir la pièce |

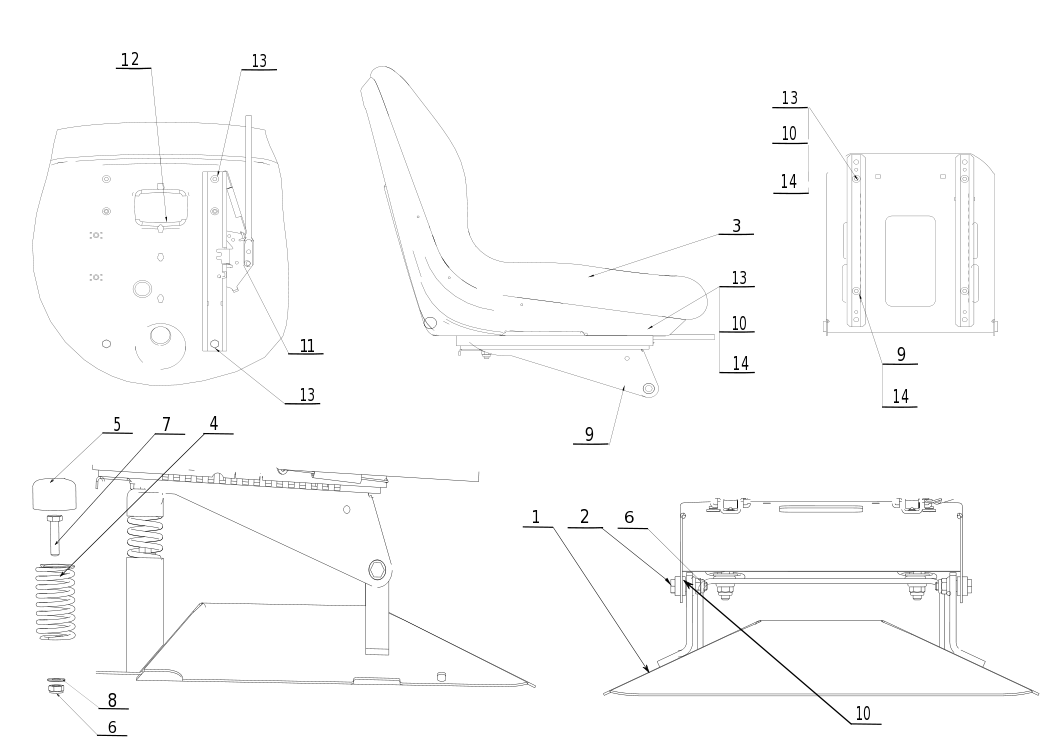

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532985478023 | Couvercle | Disponible | Voir la pièce |
| 2 | SGS532090164623 | Vis | Disponible | Voir la pièce |
| 3 | 68120024 | Siege compl. | Disponible | Voir la pièce |
| 3 | N532150988 | Siège | Disponible | Voir la pièce |
| 3 | N532150989 | Accoudoir | Disponible | Voir la pièce |
| 4 | SGN315231262 | Ressort | Disponible | Voir la pièce |
| 5 | SGN532151103 | Bouchon | Disponible | Voir la pièce |
| 6 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 6 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 7 | SGN309203564 | Vis | Disponible | Voir la pièce |
| 8 | SGN311212517 | Rondelle | Disponible | Voir la pièce |
| 9 | SGS532918473233 | Siege | Disponible | Voir la pièce |
| 9 | SGS532918473233 | Siege | Disponible | Voir la pièce |
| 10 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 10 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 11 | SG532150562 | Mecanisme | Disponible | Voir la pièce |
| 12 | SGN532150990 | Interrupteur siege | Disponible | Voir la pièce |
| 13 | SGN309543506 | Vis | Disponible | Voir la pièce |
| 13 | SGN309543506 | Vis | Disponible | Voir la pièce |
| 13 | SGN309543506 | Vis | Disponible | Voir la pièce |
| 13 | SGN309543506 | Vis | Disponible | Voir la pièce |
| 14 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 14 | SGN532150290 | Nut | Disponible | Voir la pièce |
| 14 | SGN532150290 | Nut | Disponible | Voir la pièce |

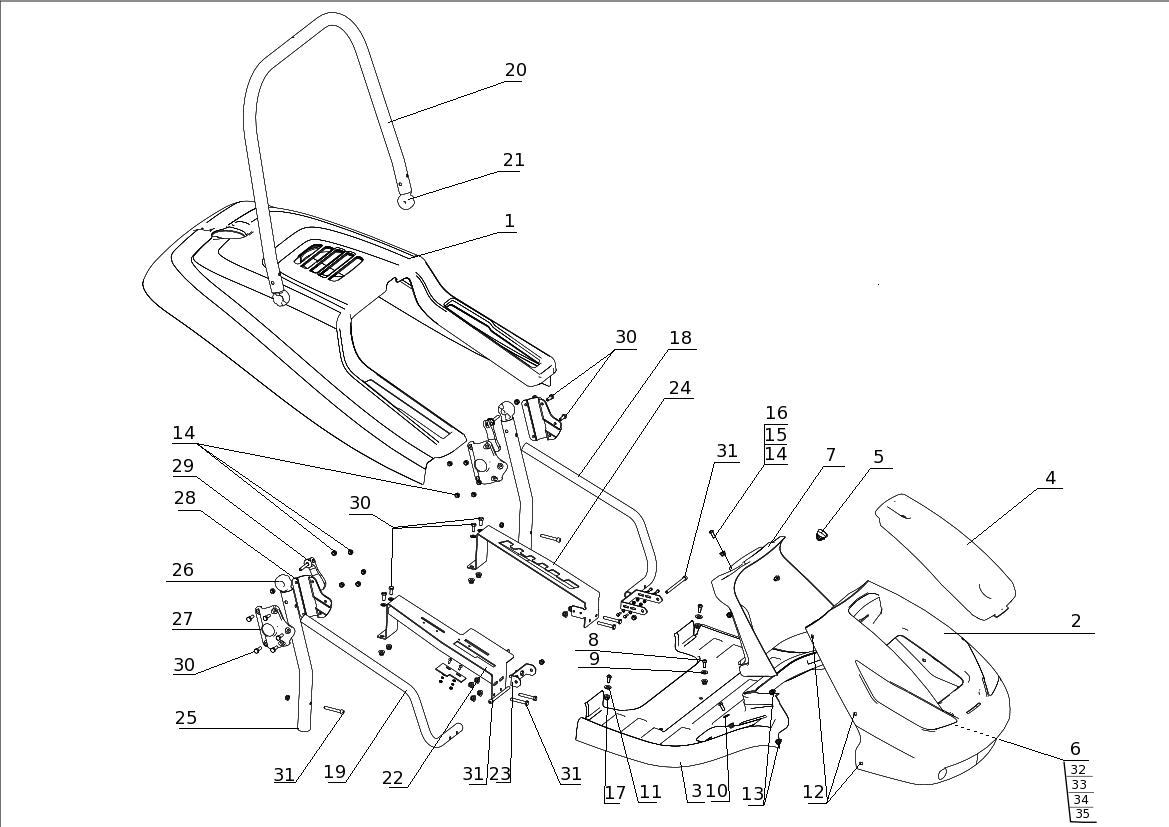

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532151111 | Capot | Disponible | Voir la pièce |
| 2 | SGN532151112 | Capot | Disponible | Voir la pièce |
| 3 | SGN532151113 | Plancher | Disponible | Voir la pièce |
| 4 | 68120042 | Capot moteur | Disponible | Voir la pièce |
| 5 | SGN549761001 | Commande | Disponible | Voir la pièce |
| 6 | SGN347411004 | Ampoule | Disponible | Voir la pièce |
| 7 | SGN532151115 | Tableau de bord | Disponible | Voir la pièce |
| 8 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 9 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 10 | SGN311210504 | Rondelle | Disponible | Voir la pièce |
| 11 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 12 | SGN532150903 | Bague | Disponible | Voir la pièce |
| 13 | SGN532150904 | Goujon | Disponible | Voir la pièce |
| 14 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 14 | SGN311129501 | Ecrou | Disponible | Voir la pièce |
| 15 | SGN311210503 | Rondelle | Disponible | Voir la pièce |
| 16 | SGN273192027 | Rondelle | Disponible | Voir la pièce |
| 17 | SGN309578511 | Vis | Disponible | Voir la pièce |
| 18 | SGS532013425603 | Poignee | Disponible | Voir la pièce |
| 19 | SGS532013425593 | Poignee | Disponible | Voir la pièce |
| 20 | SGS532085427413 | Châssis | Disponible | Voir la pièce |
| 21 | SGN203801035 | Tete | Disponible | Voir la pièce |
| 22 | SGS532013425583 | Support complet | Disponible | Voir la pièce |
| 23 | SGS532114326953 | Pièdestal | Disponible | Voir la pièce |
| 24 | SGS532013425573 | Support complet | Disponible | Voir la pièce |
| 25 | SGS532085427423 | Châssis | Disponible | Voir la pièce |
| 26 | SGN203801036 | Tete | Disponible | Voir la pièce |
| 27 | SGN532151104 | Raccord | Disponible | Voir la pièce |
| 28 | SGN532151105 | Raccord | Disponible | Voir la pièce |
| 29 | SGN532151102 | Came | Disponible | Voir la pièce |
| 30 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 30 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 30 | SGN309503518 | Screw | Disponible | Voir la pièce |
| 31 | SGN309201519 | Vis | Disponible | Voir la pièce |
| 31 | SGN309201519 | Vis | Disponible | Voir la pièce |
| 31 | SGN309201519 | Vis | Disponible | Voir la pièce |
| 31 | SGN309201519 | Vis | Disponible | Voir la pièce |
| 32 | SGN341271159 | Cable | Disponible | Voir la pièce |
| 33 | SGN532151134 | Lunettes pour phare | Disponible | Voir la pièce |
| 34 | SGN532151135 | Support pour phare | Disponible | Voir la pièce |
| 35 | SGN532151136 | Kit phare | Disponible | Voir la pièce |

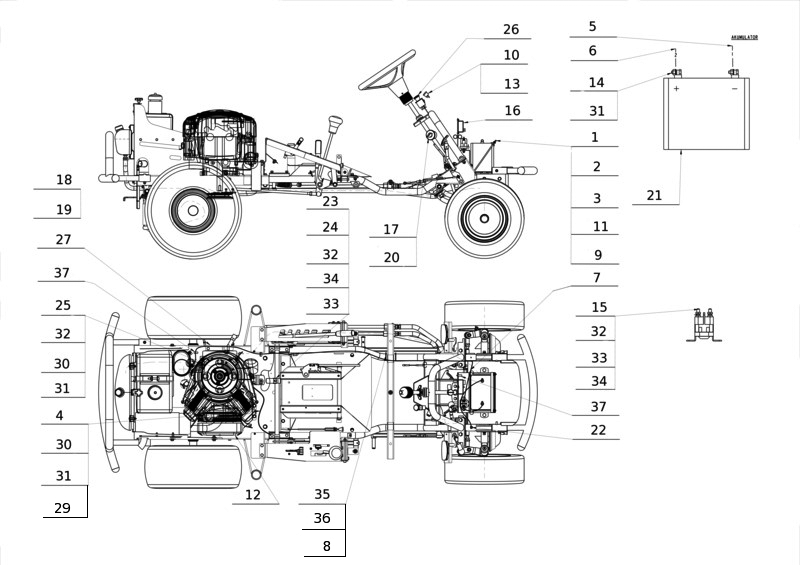

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGS532113403243 | Support | Disponible | Voir la pièce |
| 2 | SGN273192028 | Rondelle | Disponible | Voir la pièce |
| 3 | SGN532150464 | Cable | Disponible | Voir la pièce |
| 4 | SGN341271058 | Conducteur | Disponible | Voir la pièce |
| 5 | SGN341271057 | Conducteur | Disponible | Voir la pièce |
| 6 | SGN341271059 | Conducteur | Disponible | Voir la pièce |
| 7 | SGN341271158 | Cable | Disponible | Voir la pièce |
| 8 | SGN532151116 | Rivet | Disponible | Voir la pièce |
| 9 | SGN311129515 | Ecrou | Disponible | Voir la pièce |
| 10 | SGN443433003 | Compteur | Disponible | Voir la pièce |
| 11 | SGN311212514 | Rondelle | Disponible | Voir la pièce |
| 12 | SGN341271052 | Diode | Disponible | Voir la pièce |
| 13 | SGN283292733 | Etiquette | Disponible | Voir la pièce |
| 14 | SGN309503548 | Vis | Disponible | Voir la pièce |
| 15 | SGN532151619 | Solenoide | Disponible | Voir la pièce |
| 16 | SGN341271160 | Carte electronique | Disponible | Voir la pièce |
| 17 | SGN443861007 | Boite interructeur | Disponible | Voir la pièce |
| 18 | SGN345359004 | Interrupteur sac | Disponible | Voir la pièce |
| 19 | SGN311219499 | Rondelle | Disponible | Voir la pièce |
| 20 | SGN443900137 | Clé | Disponible | Voir la pièce |
| 21 | SGN346211006R | Batterie | Non reliée | |
| 21 | SGN346211009R | Batterie | Non reliée | |
| 22 | SGN309315013 | Vis | Disponible | Voir la pièce |
| 23 | SGS532097302223 | Ressort | Disponible | Voir la pièce |
| 24 | SG532092412463 | Rondelle | Disponible | Voir la pièce |
| 25 | SGS532113413963 | Interrupteur | Disponible | Voir la pièce |
| 26 | SGN345329022 | Interrupteur | Disponible | Voir la pièce |
| 27 | SGS532913462783 | Support | Disponible | Voir la pièce |
| 29 | SGS532092207513 | Rondelle | Disponible | Voir la pièce |
| 30 | SGN311214501 | Rondelle | Disponible | Voir la pièce |
| 30 | SGN311214501 | Rondelle | Disponible | Voir la pièce |
| 31 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 31 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 31 | SGN311150504 | Ecrou | Disponible | Voir la pièce |
| 32 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 32 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 32 | SGN309503508 | Vis | Disponible | Voir la pièce |
| 33 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 33 | SGN311210502 | Rondelle | Disponible | Voir la pièce |
| 34 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 34 | SGN311129513 | Écrou auto-bloquant | Disponible | Voir la pièce |
| 35 | SGN532150332 | Bande | Disponible | Voir la pièce |
| 36 | SGN532150207 | Bande | Disponible | Voir la pièce |
| 37 | SGN532150211 | Charniere | Disponible | Voir la pièce |
| 37 | SGN532150211 | Charniere | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN283292121 | Etiquette | Disponible | Voir la pièce |
| 2 | SG947283292157 | Etiquette | Disponible | Voir la pièce |
| 3 | SGN283292223 | Etiquette | Disponible | Voir la pièce |
| 4 | SGN283292237 | Etiquette | Disponible | Voir la pièce |
| 5 | SGN283292302 | Etiquette | Disponible | Voir la pièce |
| 6 | SGN283292408 | Etiquette | Disponible | Voir la pièce |
| 7 | SGN283292409 | Etiquette | Disponible | Voir la pièce |
| 8 | SGN283292414 | Etiquette | Disponible | Voir la pièce |
| 9 | SGN283293093 | Etiquette | Disponible | Voir la pièce |
| 10 | SGN283293164 | Etiquette | Disponible | Voir la pièce |
| 11 | SGN283292437 | Etiquette | Disponible | Voir la pièce |
| 12 | SGN283292666 | Etiquette | Disponible | Voir la pièce |
| 13 | SGN283292751 | Etiquette | Disponible | Voir la pièce |
| 14 | SGN283292752 | Etiquette | Disponible | Voir la pièce |
| 15 | SGN283292753 | Etiquette | Disponible | Voir la pièce |
| 16 | - | N | Non reliée | |
| 16 | - | N | Non reliée | |
| 18 | SGN735411025 | Etiquette | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SGN532150962 | Tuyau | Disponible | Voir la pièce |
| 2 | SGN532150963 | Tuyau | Disponible | Voir la pièce |
| 3 | SG336681011 | Raccord | Disponible | Voir la pièce |
| 4 | SGN336631106 | Tuyau flexible | Disponible | Voir la pièce |
| 5 | SGN336631107 | Tuyau flexible | Disponible | Voir la pièce |
| 6 | SG336681010 | Raccord | Disponible | Voir la pièce |
| 7 | SGN532150766 | Goupille | Disponible | Voir la pièce |
| 8 | SGN336631108 | Tuyau flexible | Disponible | Voir la pièce |
| 9 | SGS532082204203 | Tuyau flexible | Disponible | Voir la pièce |
| 10 | SGS532082204213 | Tuyau flexible | Disponible | Voir la pièce |
| 11 | SGS532082204223 | Tuyau flexible | Disponible | Voir la pièce |
| 12 | SGN309203556 | Vis | Disponible | Voir la pièce |
| 13 | SGN311212514 | Rondelle | Disponible | Voir la pièce |
| 14 | SGN311129524 | Nut | Disponible | Voir la pièce |
| 15 | SGN232130017 | Reservoir | Disponible | Voir la pièce |
| 16 | SGN532151101 | Connecteur | Disponible | Voir la pièce |
| 17 | SGN532150332 | Bande | Disponible | Voir la pièce |
| 18 | SGN336681014 | Ecrou | Disponible | Voir la pièce |
| 20 | SGN336681015 | Tuyau | Disponible | Voir la pièce |
| 21 | SGN532991060 | Tuyau | Disponible | Voir la pièce |
| 22 | SGN548241022 | Bande | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | S532038103103 | Arbre | Disponible | Voir la pièce |
| 2 | S532913322993 | Bras sup. | Disponible | Voir la pièce |
| 3 | S532913303243 | Suspension gauche | Disponible | Voir la pièce |
| 4 | S532913303233 | Suspension droite | Disponible | Voir la pièce |
| 5 | S532913323013 | Plaque suspension gauche | Disponible | Voir la pièce |
| 6 | S532913323003 | Plaque suspension droite | Disponible | Voir la pièce |
| 7 | S532980442553 | Levier de relavage | Disponible | Voir la pièce |
| 8 | S532993112543 | Axe | Disponible | Voir la pièce |
| 9 | N315238041 | Goupille | Disponible | Voir la pièce |
| 10 | N309530512 | Vis | Disponible | Voir la pièce |
| 11 | N311214502 | Rondelle | Disponible | Voir la pièce |
| 12 | N532150290 | Ecrou | Disponible | Voir la pièce |
| 13 | N309503556 | Vis | Disponible | Voir la pièce |
| 14 | S532913322983 | Crochet | Disponible | Voir la pièce |
| 15 | N311732008 | Goupille | Disponible | Voir la pièce |
| 16 | N532150305 | Pommeau | Disponible | Voir la pièce |
| 17 | N315238051 | Goupille | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 20 | SG22117100000 | Rondelle | Disponible | Voir la pièce |
| 20 | SG22117100000 | Rondelle | Disponible | Voir la pièce |
| 21 | SG00000070490 | Complète entretoise | Disponible | Voir la pièce |
| 22 | SG00000070491 | Pivot (tirant) | Disponible | Voir la pièce |
| 23 | SG00000070492 | Ecrou | Disponible | Voir la pièce |
| 23 | SG00000070492 | Ecrou | Disponible | Voir la pièce |
| 24 | SG00000070493 | Pivot (tirant) | Disponible | Voir la pièce |
| 25 | SGS00000070565 | Tringle direction | Disponible | Voir la pièce |
| 26 | SG00000070496 | Goupille | Disponible | Voir la pièce |
| 26 | SG00000070496 | Goupille | Disponible | Voir la pièce |
