Vue Éclatée MHT 61-FLB
Retrouvez les pièces détachées, références et repères disponibles pour MHT 61-FLB.

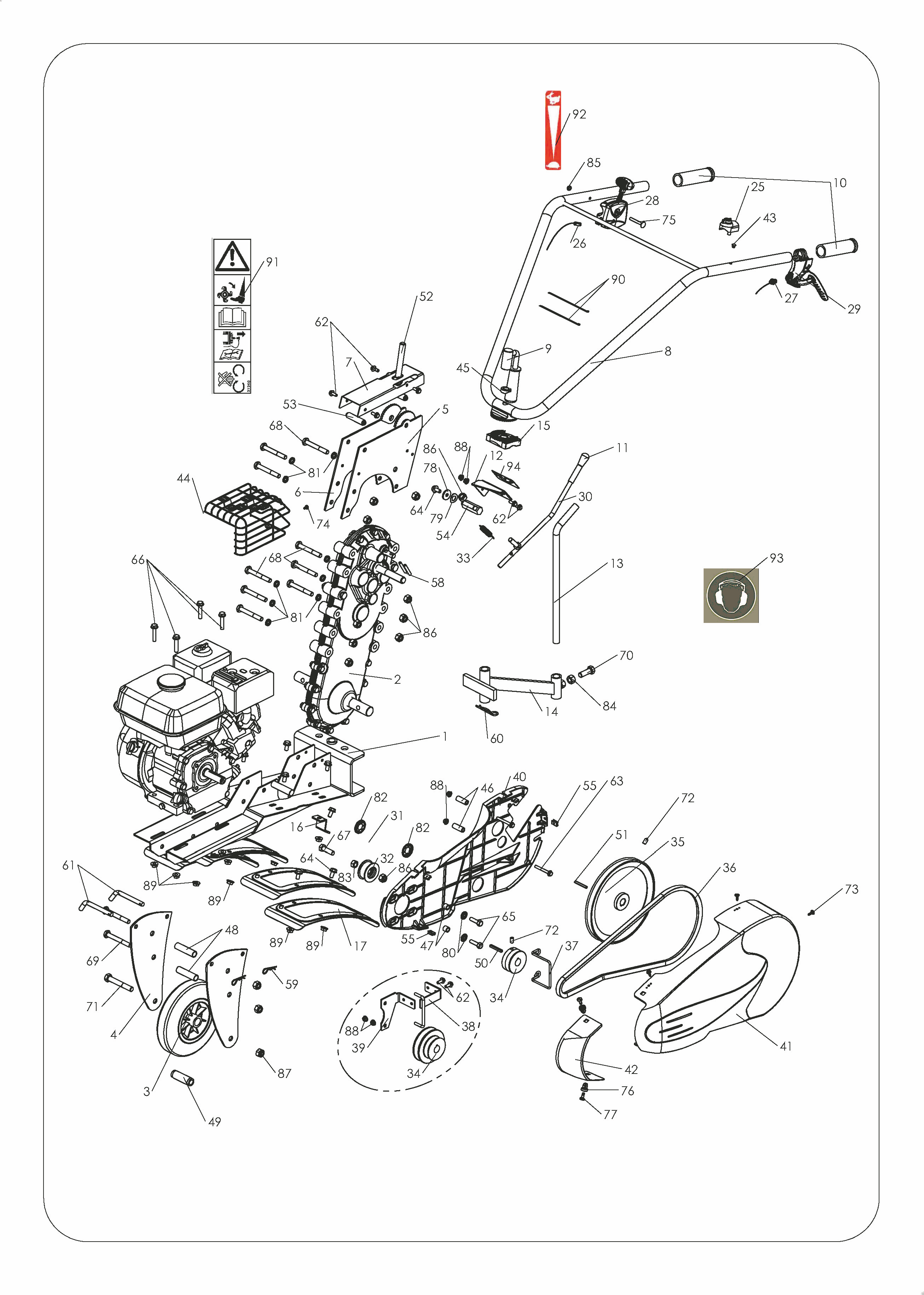

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3502030501 | Châssis gris | Disponible | Voir la pièce |
| 2 | 0306040016 | Pont | Disponible | Voir la pièce |
| 3 | 0309000014 | Roue | Disponible | Voir la pièce |
| 4 | 3502010318 | Platine de roue | Disponible | Voir la pièce |
| 5 | 3502032402 | Potence gauche orange | Disponible | Voir la pièce |
| 6 | 3502032403 | Potence droite orange | Disponible | Voir la pièce |
| 7 | 3502032458 | Chapeau potence orange | Disponible | Voir la pièce |
| 8 | 3502010517 | Guidon | Disponible | Voir la pièce |
| 9 | 0300801401 | POIGNEE SERRAGE | Disponible | Voir la pièce |
| 10 | 0341000037 | Poignée | Disponible | Voir la pièce |
| 11 | 0341000080 | Poignée levier vitesse | Disponible | Voir la pièce |
| 12 | 3502032459 | Grille vitesse orange | Disponible | Voir la pièce |
| 13 | 3502010320 | BEQUILLE | Disponible | Voir la pièce |
| 14 | 3502010319 | Corps de béquille | Disponible | Voir la pièce |
| 15 | 0303000007 | Noix | Disponible | Voir la pièce |
| 16 | 3502010105 | Chappe support | Disponible | Voir la pièce |
| 17 | 3502010501 | Aile protection | Disponible | Voir la pièce |
| 25 | 0330062001 | INTERUPTEUR | Disponible | Voir la pièce |
| 26 | 0308040052 | CABLE DE GAZ | Disponible | Voir la pièce |
| 27 | 0308020052 | Câble embr. | Disponible | Voir la pièce |
| 28 | 0307020023 | MANETTE DE GAZ | Disponible | Voir la pièce |
| 29 | 0307010034 | Levier embr. | Disponible | Voir la pièce |
| 30 | 0304000268 | Levier de vitesse | Non reliée | |
| 31 | 3502010107 | Levier embr. | Disponible | Voir la pièce |
| 32 | 0341000003 | POULIE | Disponible | Voir la pièce |
| 33 | 0305010013 | Ressort | Disponible | Voir la pièce |
| 34 | 0306060007 | Poulie moteur | Non reliée | |
| 34 | 0306060007 | Poulie moteur | Non reliée | |
| 34 | 0306060026 | Poulie moteur double | Non reliée | |
| 34 | 0306060026 | Poulie moteur double | Non reliée | |
| 35 | 0306060001 | Poulie carter | Disponible | Voir la pièce |
| 36 | 0306030001 | Courroie | Disponible | Voir la pièce |
| 37 | 0305030008 | Guide courroie | Disponible | Voir la pièce |
| 38 | 3502010206 | Guide courroie adapt. | Disponible | Voir la pièce |
| 39 | 0304000270 | Support guide courroie | Non reliée | |
| 40 | 0340020025 | Cache intérieur | Disponible | Voir la pièce |
| 41 | 0340020031 | Capot orange | Disponible | Voir la pièce |
| 42 | 0340020032 | Capot avant orange | Disponible | Voir la pièce |
| 43 | 0341000034 | Rehausse moteur | Disponible | Voir la pièce |
| 44 | 0330032001 | Grille echap. | Disponible | Voir la pièce |
| 45 | 0302020037 | Entretoise | Disponible | Voir la pièce |
| 46 | 0302020095 | Entretoise | Disponible | Voir la pièce |
| 47 | 0302020096 | Entretoise | Disponible | Voir la pièce |
| 48 | 0302020051 | Entretoise | Disponible | Voir la pièce |
| 49 | 0302020081 | Entretoise | Disponible | Voir la pièce |
| 50 | 0301040001 | CLAVETTE | Disponible | Voir la pièce |
| 51 | 0301040004 | Clavette | Disponible | Voir la pièce |
| 52 | 0302010028 | Axe | Disponible | Voir la pièce |
| 53 | 0302020093 | Entretoise | Disponible | Voir la pièce |
| 54 | 0302010098 | Axe levier vitesse | Disponible | Voir la pièce |
| 55 | 0301050001 | Clips | Disponible | Voir la pièce |
| 55 | 0301050001 | Clips | Disponible | Voir la pièce |
| 58 | 0301020014 | GOUPILLE | Disponible | Voir la pièce |
| 59 | 0301030001 | GOUPILLE BETA | Disponible | Voir la pièce |
| 60 | 0301030002 | GOUPILLE BETA | Disponible | Voir la pièce |
| 61 | 0302020052 | Broche roue transport | Disponible | Voir la pièce |
| 62 | 0300010609 | VIS | Disponible | Voir la pièce |
| 62 | 0300010609 | VIS | Disponible | Voir la pièce |
| 62 | 0300010609 | VIS | Disponible | Voir la pièce |
| 63 | 0300010618 | Vis | Disponible | Voir la pièce |
| 64 | 0300010815 | VIS | Disponible | Voir la pièce |
| 64 | 0300010815 | VIS | Disponible | Voir la pièce |
| 65 | 0300010835 | Vis | Disponible | Voir la pièce |
| 66 | 0300010817 | VIS | Disponible | Voir la pièce |
| 67 | 0300011003 | VIS | Disponible | Voir la pièce |
| 68 | 0300011028 | Vis | Disponible | Voir la pièce |
| 68 | 0300011028 | Vis | Disponible | Voir la pièce |
| 69 | 0300011013 | Vis | Disponible | Voir la pièce |
| 70 | 0300011208 | Vis | Disponible | Voir la pièce |
| 71 | 0300011206 | VIS | Disponible | Voir la pièce |
| 72 | 0300040801 | VIS | Disponible | Voir la pièce |
| 72 | 0300040801 | VIS | Disponible | Voir la pièce |
| 73 | 0300080405 | VIS TOLE | Disponible | Voir la pièce |
| 74 | 0300080404 | Vis | Disponible | Voir la pièce |
| 75 | 0300080610 | VIS | Disponible | Voir la pièce |
| 76 | 0300091001 | Vis | Disponible | Voir la pièce |
| 77 | 0300091002 | Vis | Disponible | Voir la pièce |
| 78 | 0300410802 | Rondelle | Disponible | Voir la pièce |
| 79 | 0300421201 | Rondelle | Disponible | Voir la pièce |
| 80 | 0300430801 | RONDELLE | Disponible | Voir la pièce |
| 81 | 0300451001 | RONDELLE | Disponible | Voir la pièce |
| 81 | 0300451001 | RONDELLE | Disponible | Voir la pièce |
| 82 | 0300461601 | Rondelle | Disponible | Voir la pièce |
| 82 | 0300461601 | Rondelle | Disponible | Voir la pièce |
| 83 | 0300201002 | ECROU | Disponible | Voir la pièce |
| 84 | 0300201202 | ECROU | Disponible | Voir la pièce |
| 85 | 0300210602 | ECROU FREIN | Non reliée | |
| 86 | 0300211001 | ECROU FREIN | Disponible | Voir la pièce |
| 86 | 0300211001 | ECROU FREIN | Disponible | Voir la pièce |
| 86 | 0300211001 | ECROU FREIN | Disponible | Voir la pièce |
| 87 | 0300211201 | ECROU | Disponible | Voir la pièce |
| 88 | 0300260601 | ECROU | Disponible | Voir la pièce |
| 88 | 0300260601 | ECROU | Disponible | Voir la pièce |
| 88 | 0300260601 | ECROU | Disponible | Voir la pièce |
| 89 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 89 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 89 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 89 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 90 | 0301060003 | ATTACHE RILSAN | Disponible | Voir la pièce |
| 91 | 0503000036 | Etiquette "sécurité" | Disponible | Voir la pièce |
| 92 | 0503000045 | AUTOCOLLANT GAZ ARRET MOTEUR | Disponible | Voir la pièce |
| 93 | 0503000077 | Etiquette "sécurité" | Disponible | Voir la pièce |
| 94 | 0503010312 | Etiquette grille vitesse | Disponible | Voir la pièce |

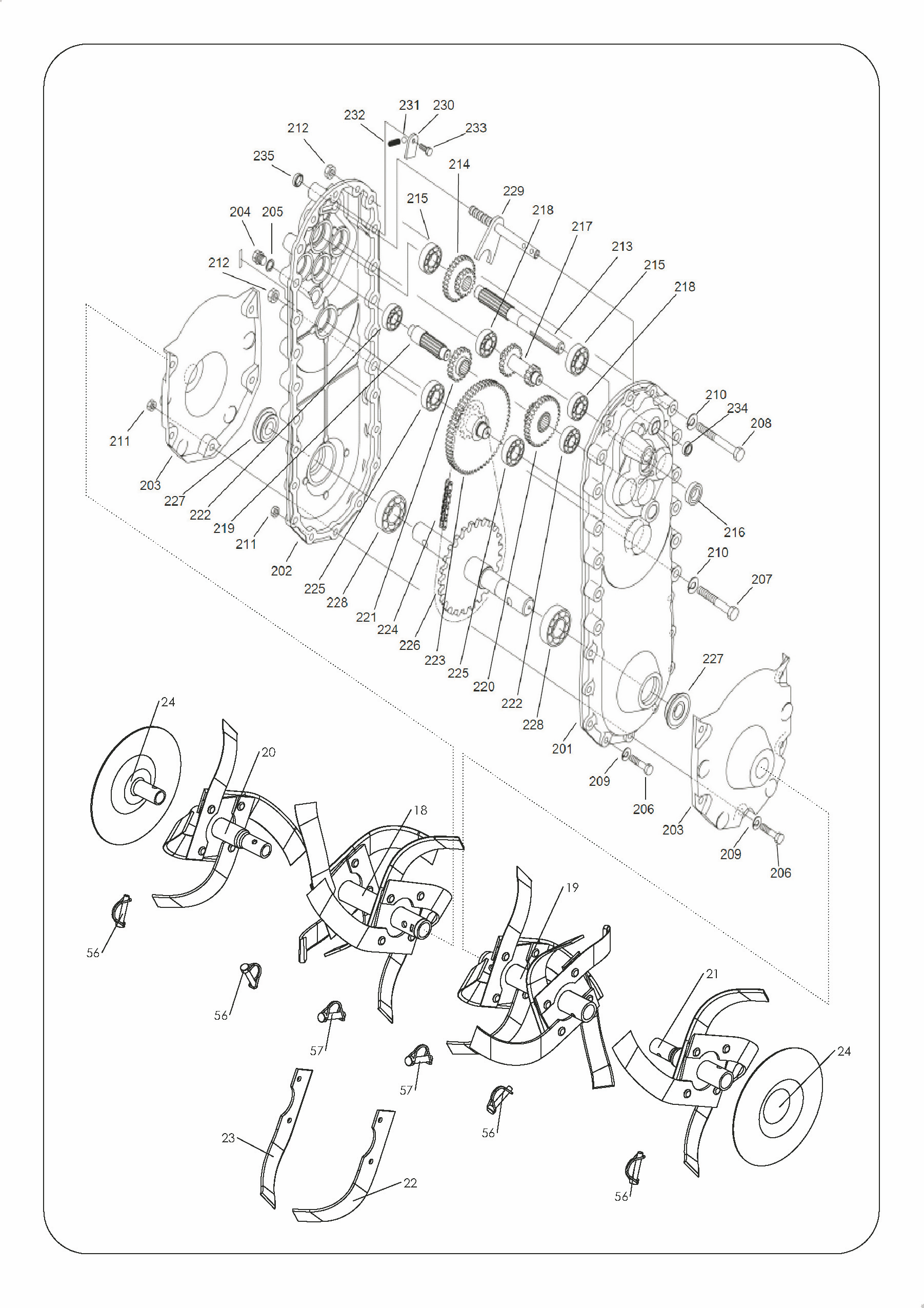

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 18 | 0320010019 | Fraise départ double D | Disponible | Voir la pièce |
| 19 | 0320010020 | Fraise départ double G | Disponible | Voir la pièce |
| 20 | 0320010007 | Fraise add. Hél. D | Disponible | Voir la pièce |
| 21 | 0320010008 | Fraise add. Hél. G | Disponible | Voir la pièce |
| 22 | 0001000029 | Couteau Hel D | Disponible | Voir la pièce |
| 23 | 0001000030 | Couteau Hel G | Disponible | Voir la pièce |
| 24 | 0320010001 | DISQUE PROTEGE PLANTE | Disponible | Voir la pièce |
| 24 | 0320010001 | DISQUE PROTEGE PLANTE | Disponible | Voir la pièce |
| 56 | 0301010010 | Goupille | Disponible | Voir la pièce |
| 56 | 0301010010 | Goupille | Disponible | Voir la pièce |
| 56 | 0301010010 | Goupille | Disponible | Voir la pièce |
| 56 | 0301010010 | Goupille | Disponible | Voir la pièce |
| 57 | 0301010011 | Goupille | Disponible | Voir la pièce |
| 57 | 0301010011 | Goupille | Disponible | Voir la pièce |
| 201 | 0002011001 | Carter gauche | Disponible | Voir la pièce |
| 202 | 0002011002 | Carter droit | Disponible | Voir la pièce |
| 203 | 0002011003 | Renfort carter | Disponible | Voir la pièce |
| 203 | 0002011003 | Renfort carter | Disponible | Voir la pièce |
| 204 | 0002011004 | Bouchon d | Disponible | Voir la pièce |
| 205 | 0002011005 | Rondelle étanchéité | Disponible | Voir la pièce |
| 206 | 0300010844 | Vis | Disponible | Voir la pièce |
| 206 | 0300010844 | Vis | Disponible | Voir la pièce |
| 207 | 0300011011 | VIS | Disponible | Voir la pièce |
| 208 | 0300011028 | Vis | Disponible | Voir la pièce |
| 209 | 0003000061 | Rondelle | Disponible | Voir la pièce |
| 209 | 0003000061 | Rondelle | Disponible | Voir la pièce |
| 210 | 0300451001 | RONDELLE | Disponible | Voir la pièce |
| 210 | 0300451001 | RONDELLE | Disponible | Voir la pièce |
| 211 | 0300200802 | Ecrou | Disponible | Voir la pièce |
| 211 | 0300200802 | Ecrou | Disponible | Voir la pièce |
| 212 | 0300451001 | RONDELLE | Disponible | Voir la pièce |
| 212 | 0300451001 | RONDELLE | Disponible | Voir la pièce |
| 213 | 0002011006 | Arbre | Disponible | Voir la pièce |
| 214 | 0002011007 | Engrenage double | Disponible | Voir la pièce |
| 215 | 0002010226 | Roulement | Disponible | Voir la pièce |
| 215 | 0002010226 | Roulement | Disponible | Voir la pièce |
| 216 | 0002011016 | Joint étanchéité | Disponible | Voir la pièce |
| 217 | 0002011008 | Arbre | Disponible | Voir la pièce |
| 218 | 0002010076 | Roulement | Disponible | Voir la pièce |
| 218 | 0002010076 | Roulement | Disponible | Voir la pièce |
| 219 | 0002011009 | Arbre | Disponible | Voir la pièce |
| 220 | 0002011010 | Engrenage double | Disponible | Voir la pièce |
| 221 | 0002011011 | Engrenage | Disponible | Voir la pièce |
| 222 | 0002010076 | Roulement | Disponible | Voir la pièce |
| 222 | 0002010076 | Roulement | Disponible | Voir la pièce |
| 223 | 0002011012 | Arbre | Disponible | Voir la pièce |
| 224 | 0306020018 | Chaîne 46 maillons | Disponible | Voir la pièce |
| 225 | 0002010226 | Roulement | Disponible | Voir la pièce |
| 225 | 0002010226 | Roulement | Disponible | Voir la pièce |
| 226 | 0002011013 | Arbre de sortie | Disponible | Voir la pièce |
| 227 | 0002010086 | Joint | Disponible | Voir la pièce |
| 227 | 0002010086 | Joint | Disponible | Voir la pièce |
| 228 | 0001100124 | Roulement | Disponible | Voir la pièce |
| 228 | 0001100124 | Roulement | Disponible | Voir la pièce |
| 229 | 0002011014 | Arbre intermédiaire | Disponible | Voir la pièce |
| 230 | 0002011015 | Platine | Disponible | Voir la pièce |
| 231 | 0002010196 | Bille | Disponible | Voir la pièce |
| 232 | 0002010237 | Ressort | Disponible | Voir la pièce |
| 233 | 0300090602 | VIS | Disponible | Voir la pièce |
| 234 | 0002011017 | Joint étanchéité | Disponible | Voir la pièce |
| 235 | 0002011018 | Bouchon étanchéité | Disponible | Voir la pièce |
