Vue Éclatée SCA 38

Vue Éclatée SCA 38

Retrouvez les pièces détachées, références et repères disponibles pour SCA 38.

Vue éclatée SCA 38

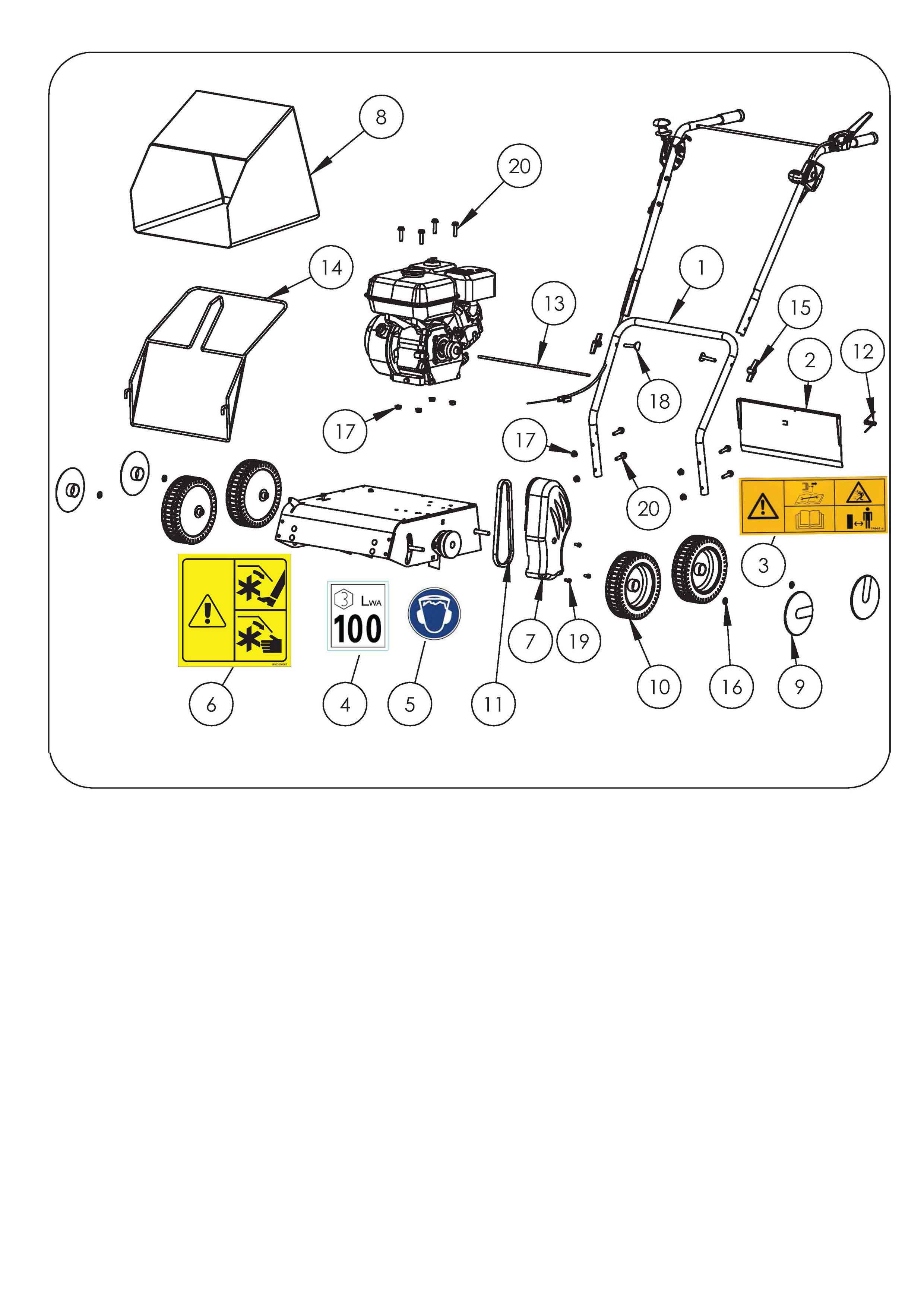

Pièces de la vue éclatée

Repère Référence Désignation Disponibilité
1 K102041604 Support mancheron Disponible Voir la pièce
2 K102041601 Volet Disponible Voir la pièce
3 K503000029 AUTOCOLLANT SECURITE Disponible Voir la pièce
4 K503000019 Autocollant "D.B.A" Disponible Voir la pièce
5 K503000012 AUTOCOLLANT CASQUE Disponible Voir la pièce
6 K503000007 AUTOCOLLANT DANGER Disponible Voir la pièce
7 K340000040 Capot courroie Non reliée
8 K320070003 Panier Non reliée
9 K309000017 Enjoliveur Non reliée
10 K309000033 Roue Non reliée
11 K306030043 Courroie Non reliée
12 K305010019 Ressort de volet Non reliée
13 K305000048 Axe fixation Non reliée
14 K305000044 Armature Non reliée
15 K300800802 Ecrou papillon Disponible Voir la pièce
16 K300461001 Rondelle Disponible Voir la pièce
17 K300260801 ECROU H Non reliée
17 K300260801 ECROU H Non reliée
18 K300090803 Vis Non reliée
19 K300020602 Vis Disponible Voir la pièce
20 K300010831 VIS Disponible Voir la pièce
20 K300010831 VIS Disponible Voir la pièce
Vue éclatée SCA 38

Pièces de la vue éclatée

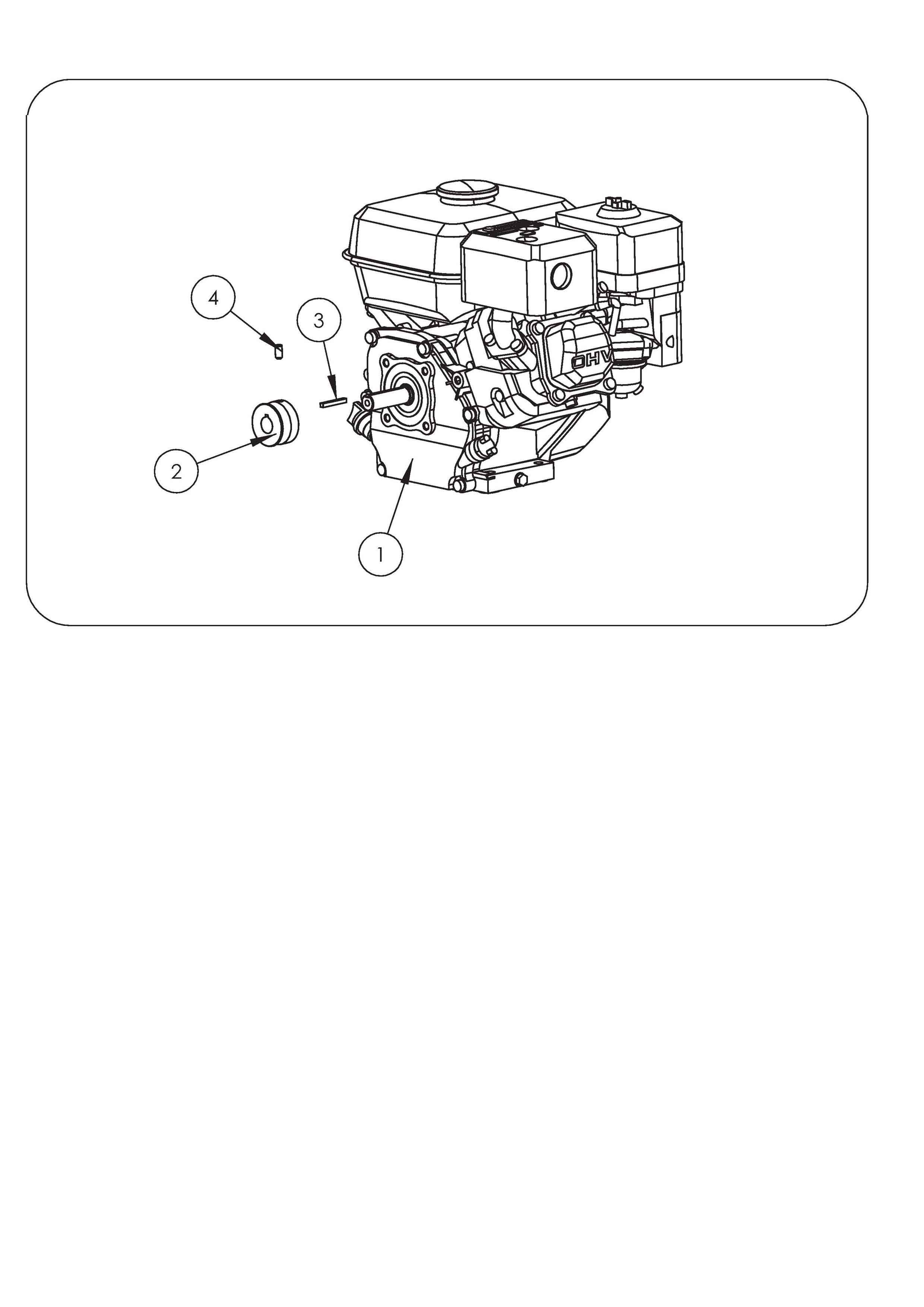

Repère Référence Désignation Disponibilité
1 K330020110 Moteur Disponible Voir la pièce
2 K302030091 Poulie moteur Non reliée
3 K301040002 CLAVETTE Non reliée
4 K300040801 Vis Disponible Voir la pièce
Vue éclatée SCA 38

Pièces de la vue éclatée

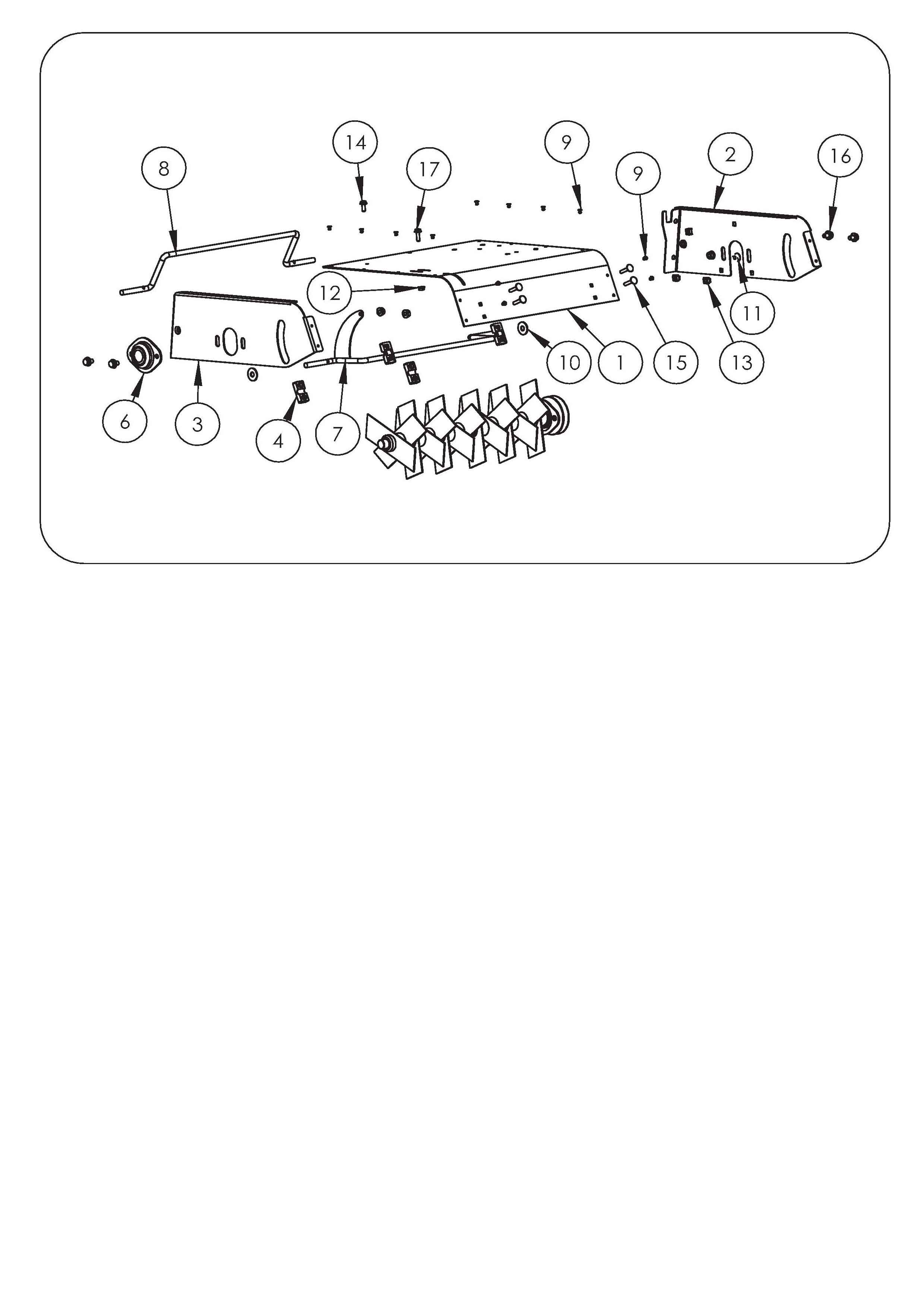

Repère Référence Désignation Disponibilité
1 K102042603 Capot sup Disponible Voir la pièce
2 K102042602 Flanc gauche carter orange Disponible Voir la pièce
3 K102042601 Flanc droit carter orange Disponible Voir la pièce
4 K340000039 Palier plastique Non reliée
6 K306010038 Palier borgne et rlts Non reliée
7 K305000046 Essieu avant Disponible Voir la pièce
8 K305000045 Essieu arrière Non reliée
9 K301000012 Rivet Non reliée
9 K301000012 Rivet Non reliée
10 K300401002 RONDELLE PLATE Non reliée
11 K300260801 ECROU H Non reliée
12 K300260601 ECROU Non reliée
13 K300230601 Ecrou Non reliée
14 K300090603 Vis Disponible Voir la pièce
15 K300080606 Boulon Non reliée
16 K300010829 Vis Disponible Voir la pièce
17 K300010619 Vis Disponible Voir la pièce
Vue éclatée SCA 38

Pièces de la vue éclatée

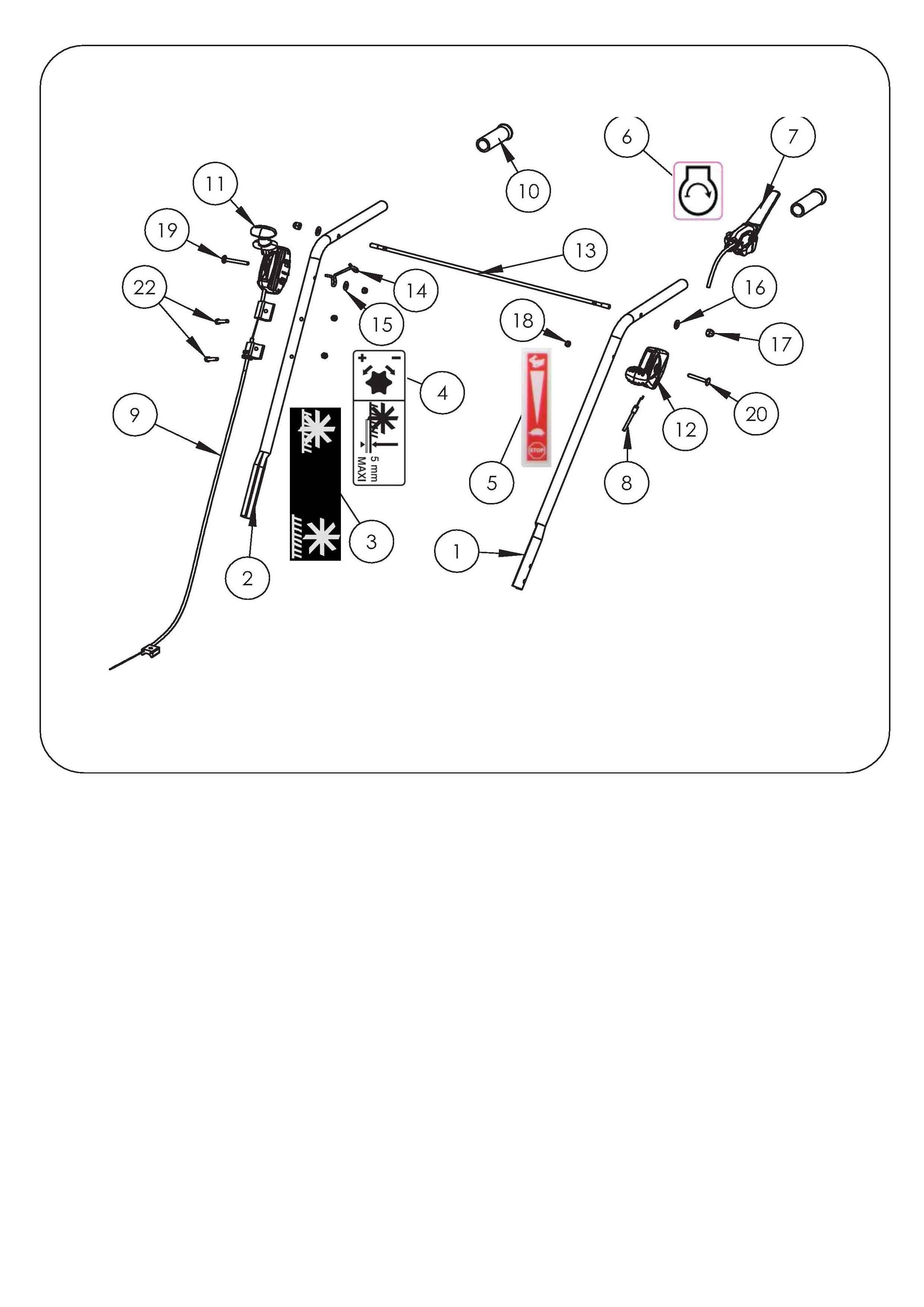

Repère Référence Désignation Disponibilité
1 K102041603 Bras gauche Disponible Voir la pièce
2 K102041602 Bras droit Disponible Voir la pièce
3 K503000056 Etiquette position rotor Disponible Voir la pièce
4 K503000055 Etiquette réglage hauteur Disponible Voir la pièce
5 K503000031 Etiquette acc. stop Disponible Voir la pièce
6 K503000004 Etiquette mise en marche Disponible Voir la pièce
7 K308060011 Levier homme mort Non reliée
8 K308040012 Câble gaz Non reliée
9 K308030003 Câble hauteur Non reliée
10 K307020014 Poignée Non reliée
11 K307020013 Manette Disponible Voir la pièce
12 K307020010 POIGNEE GAZ Disponible Voir la pièce
13 K305000047 Barre guidon Non reliée
14 K305000022 ACCROCHE LANCEUR Disponible Voir la pièce
15 K300440602 Rondelle Non reliée
16 K300430801 RONDELLE CONTACT Non reliée
17 K300220802 Ecrou Non reliée
18 K300210601 ECROU FREIN Disponible Voir la pièce
19 K300080607 Boulon Disponible Voir la pièce
20 K300080603 VIS Disponible Voir la pièce
22 K300010616 Vis Disponible Voir la pièce
Vue éclatée SCA 38

Pièces de la vue éclatée

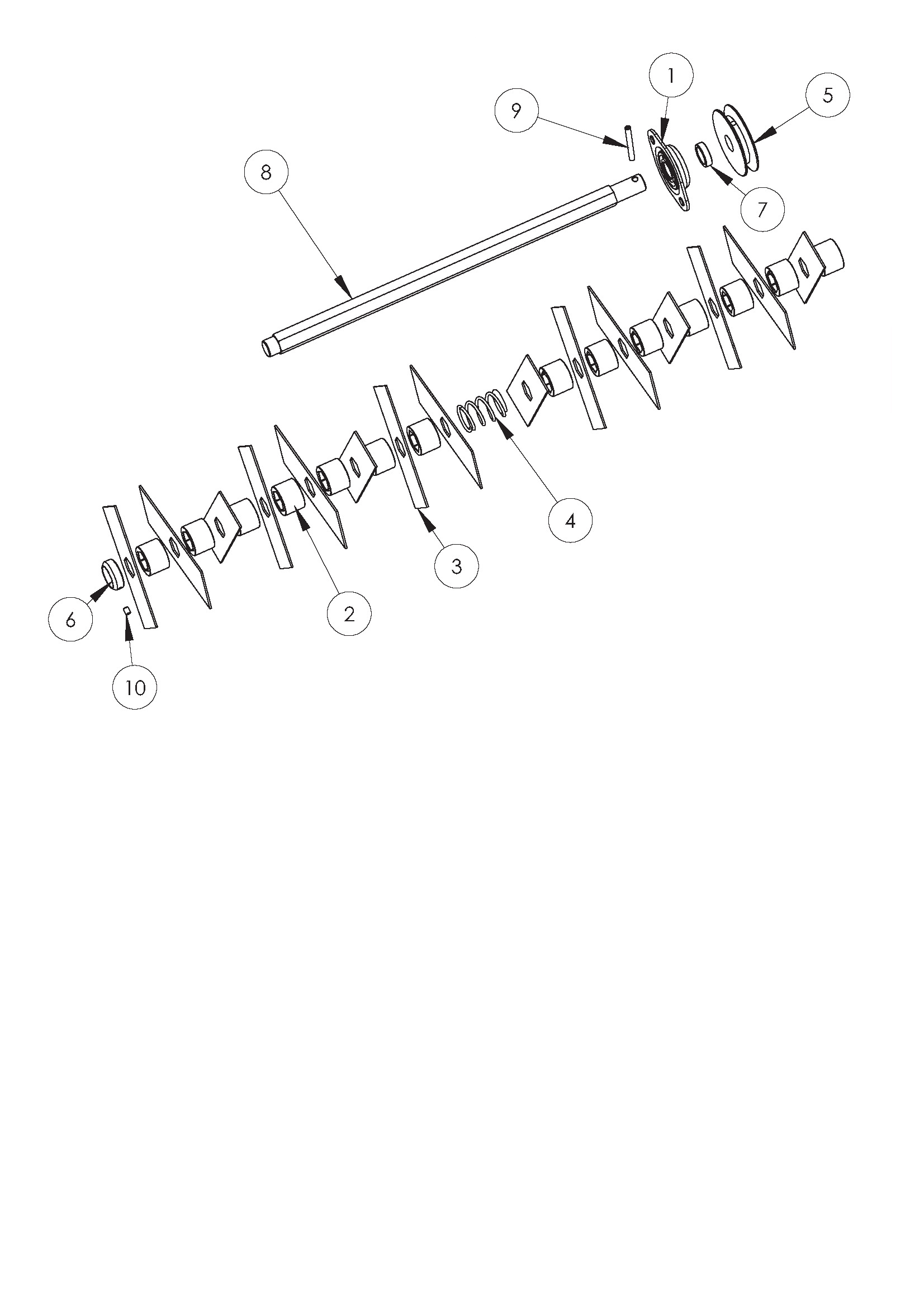

Repère Référence Désignation Disponibilité
1 KC01010001 Palier avec Rlt Non reliée
2 K340000038 Entretoise Disponible Voir la pièce
3 K320020021 Couteaux Non reliée
4 K305020006 Ressort Disponible Voir la pièce
5 K302030090 Poulie Non reliée
6 K302020087 Entretoise Non reliée
7 K302020086 Entretoise Non reliée
8 K302010083 Arbre rotor Non reliée
9 K301020007 Ens. Goupilles Disponible Voir la pièce
10 K300040601 Vis Non reliée
