Vue Éclatée OMB 6
Retrouvez les pièces détachées, références et repères disponibles pour OMB 6.
Pièces de la vue éclatée

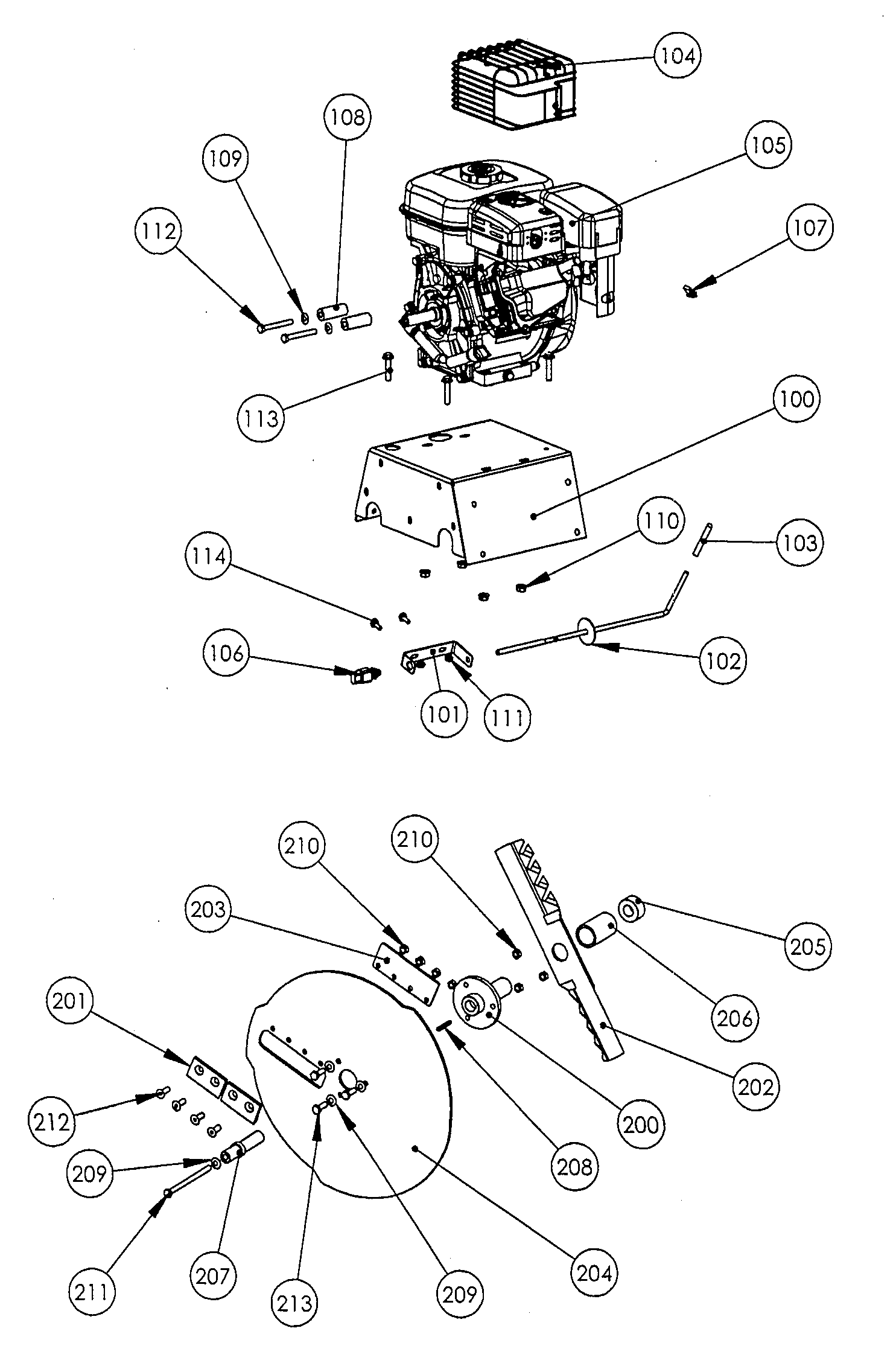

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 100 | KL02011601 | Chassis | Disponible | Voir la pièce |
| 101 | KL02010403 | Support contacteur | Non reliée | |
| 102 | KL02010202 | Levier volet | Disponible | Voir la pièce |
| 103 | K341000028 | EMBOUT PLASTIQUE | Disponible | Voir la pièce |
| 104 | K330030201 | Grille echap. | Disponible | Voir la pièce |
| 105 | K330030105 | Moteur | Disponible | Voir la pièce |
| 106 | K308060012 | Faisceau | Disponible | Voir la pièce |
| 107 | K308060009 | FICHE ELECTRIQUE | Disponible | Voir la pièce |
| 108 | K302020094 | Entretoise | Disponible | Voir la pièce |
| 109 | K300430803 | Rondelle | Disponible | Voir la pièce |
| 110 | K300260802 | Ecrou | Disponible | Voir la pièce |
| 111 | K300260602 | Ecrou | Disponible | Voir la pièce |
| 112 | K300060509 | Vis | Disponible | Voir la pièce |
| 113 | K300010842 | Vis | Disponible | Voir la pièce |
| 114 | K300010622 | Vis | Disponible | Voir la pièce |
| 200 | KL03010012 | Arbre | Non reliée | |
| 201 | K320020023 | Couteau | Non reliée | |
| 202 | K320020020 | Lame | Non reliée | |
| 203 | K304000429 | Masse équilibrage | Disponible | Voir la pièce |
| 204 | K304000428 | Disque | Non reliée | |
| 205 | K302020093 | Entretoise | Non reliée | |
| 206 | K302020092 | Entretoise | Non reliée | |
| 207 | K302010084 | Axe moyeu | Non reliée | |
| 208 | K301040002 | CLAVETTE | Non reliée | |
| 209 | K300430801 | RONDELLE CONTACT | Non reliée | |
| 209 | K300430801 | RONDELLE CONTACT | Non reliée | |
| 210 | K300210801 | ECROU FREIN | Non reliée | |
| 210 | K300210801 | ECROU FREIN | Non reliée | |
| 211 | K300060508 | Vis | Disponible | Voir la pièce |
| 212 | K300030801 | Vis | Non reliée | |
| 213 | K300010845 | Vis | Non reliée |
Pièces de la vue éclatée

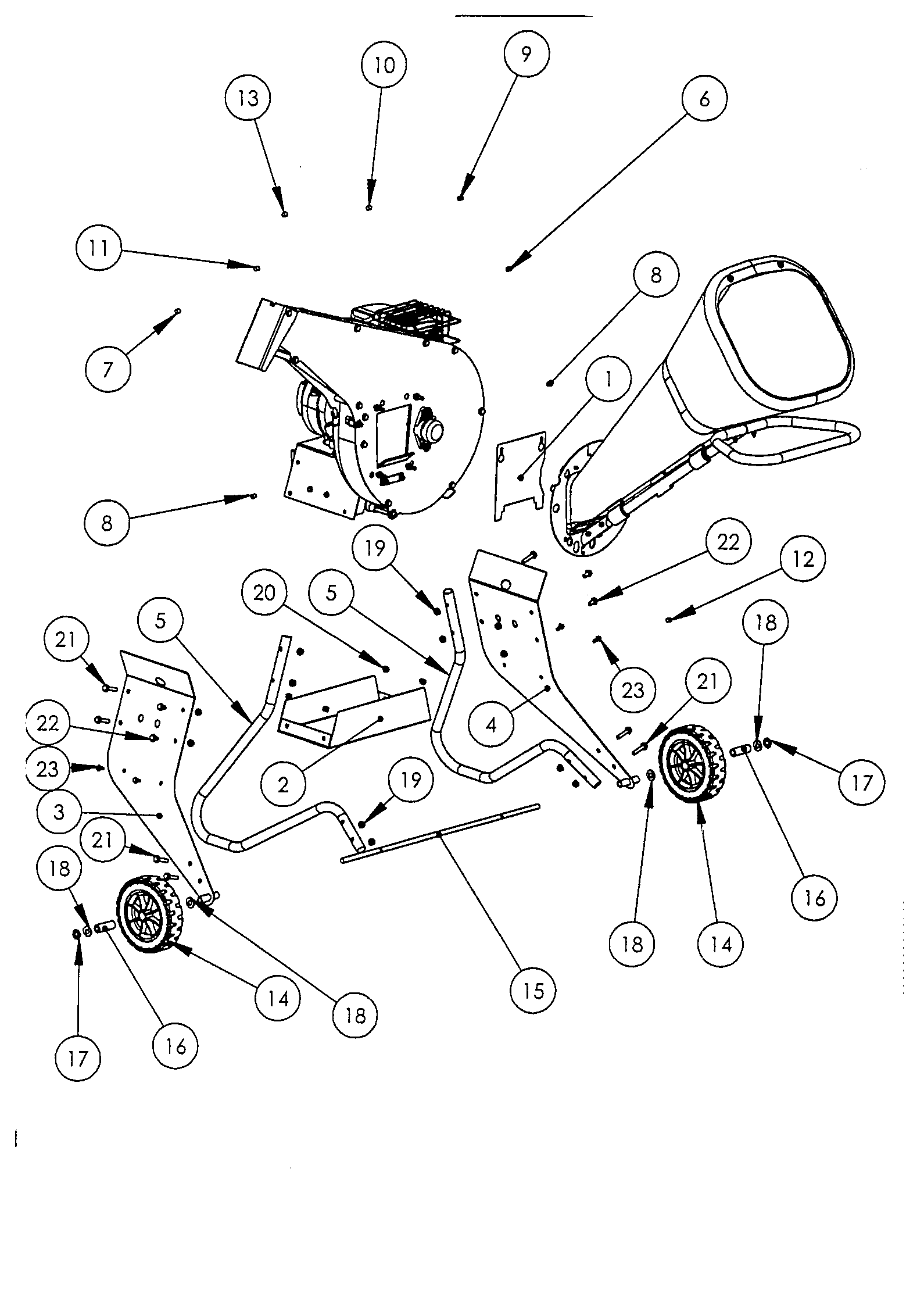

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | KL02011612 | Trappe | Non reliée | |
| 2 | KL02011610 | Casier | Non reliée | |
| 3 | KL02011609 | Pied gauche | Disponible | Voir la pièce |
| 4 | KL02011608 | Pied droit | Disponible | Voir la pièce |
| 5 | KL02011001 | Tube chassis | Non reliée | |
| 5 | KL02011001 | Tube chassis | Non reliée | |
| 6 | K503000062 | Autocollant "rotation" | Disponible | Voir la pièce |
| 7 | K503000061 | AUTOCOLLANT | Disponible | Voir la pièce |
| 8 | K503000060 | AUTOCOLLANT | Disponible | Voir la pièce |
| 8 | K503000060 | AUTOCOLLANT | Disponible | Voir la pièce |
| 9 | K503000059 | AUTOCOLLANT | Disponible | Voir la pièce |
| 10 | K503000059 | AUTOCOLLANT | Disponible | Voir la pièce |
| 11 | K503000019 | Autocollant "D.B.A" | Disponible | Voir la pièce |
| 12 | K503000015 | AUTOCOLLANT | Disponible | Voir la pièce |
| 13 | K503000003 | AUTOCOLLANT DISTANCE DE SECURITE | Disponible | Voir la pièce |
| 14 | K309000036 | Roue | Non reliée | |
| 14 | K309000036 | Roue | Non reliée | |
| 15 | K305000050 | Axe de roue | Disponible | Voir la pièce |
| 16 | K302020050 | Entretoise | Disponible | Voir la pièce |
| 16 | K302020050 | Entretoise | Disponible | Voir la pièce |
| 17 | K300461201 | Rondelle | Non reliée | |
| 17 | K300461201 | Rondelle | Non reliée | |
| 18 | K300401201 | Rondelle | Disponible | Voir la pièce |
| 18 | K300401201 | Rondelle | Disponible | Voir la pièce |
| 18 | K300401201 | Rondelle | Disponible | Voir la pièce |
| 18 | K300401201 | Rondelle | Disponible | Voir la pièce |
| 19 | K300260802 | Ecrou | Disponible | Voir la pièce |
| 19 | K300260802 | Ecrou | Disponible | Voir la pièce |
| 20 | K300230601 | Ecrou | Non reliée | |
| 21 | K300010842 | Vis | Disponible | Voir la pièce |
| 21 | K300010842 | Vis | Disponible | Voir la pièce |
| 21 | K300010842 | Vis | Disponible | Voir la pièce |
| 22 | K300010841 | Vis | Disponible | Voir la pièce |
| 22 | K300010841 | Vis | Disponible | Voir la pièce |
| 23 | K300010622 | Vis | Disponible | Voir la pièce |
| 23 | K300010622 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée

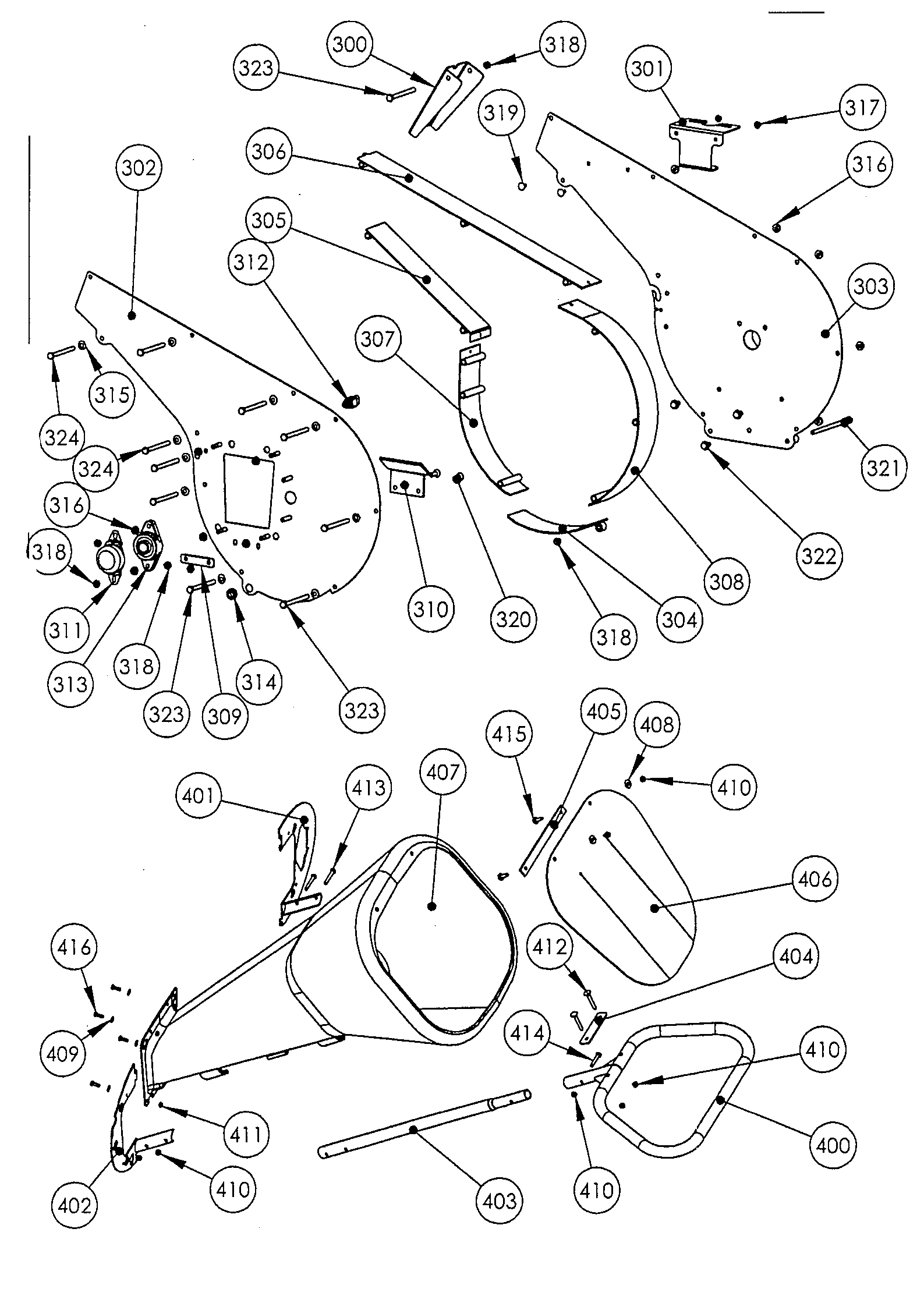

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 300 | KL02011613 | Volet goulotte | Disponible | Voir la pièce |
| 301 | KL02011611 | Accroche | Disponible | Voir la pièce |
| 302 | KL02011603 | Tube | Non reliée | |
| 303 | KL02011602 | Carter | Non reliée | |
| 304 | KL02013605 | Trappe debourrage | Disponible | Voir la pièce |
| 305 | KL02013604 | Partie inf. goulotte | Disponible | Voir la pièce |
| 306 | KL02013603 | Partie sup. goulotte | Disponible | Voir la pièce |
| 307 | KL02013602 | Flanc de carter 1ere partie | Disponible | Voir la pièce |
| 308 | KL01013601 | Flanc de carter 2eme partie | Disponible | Voir la pièce |
| 309 | KL02010401 | Cale | Disponible | Voir la pièce |
| 310 | KL02010201 | Contre couteau | Non reliée | |
| 311 | K340000044 | CACHE PALIER | Non reliée | |
| 312 | K308060012 | Faisceau | Disponible | Voir la pièce |
| 313 | K306010011 | Palier | Non reliée | |
| 314 | K301000005 | PASSE FIL | Non reliée | |
| 315 | K300430803 | Rondelle | Disponible | Voir la pièce |
| 316 | K300260802 | Ecrou | Disponible | Voir la pièce |
| 316 | K300260802 | Ecrou | Disponible | Voir la pièce |
| 317 | K300260602 | Ecrou | Disponible | Voir la pièce |
| 318 | K300210801 | ECROU FREIN | Non reliée | |
| 318 | K300210801 | ECROU FREIN | Non reliée | |
| 318 | K300210801 | ECROU FREIN | Non reliée | |
| 318 | K300210801 | ECROU FREIN | Non reliée | |
| 319 | K300080609 | Vis | Disponible | Voir la pièce |
| 320 | K300030801 | Vis | Non reliée | |
| 321 | K300010844 | Vis | Disponible | Voir la pièce |
| 322 | K300010841 | Vis | Disponible | Voir la pièce |
| 323 | K300010840 | Vis | Disponible | Voir la pièce |
| 323 | K300010840 | Vis | Disponible | Voir la pièce |
| 323 | K300010840 | Vis | Disponible | Voir la pièce |
| 324 | K300010839 | Vis | Disponible | Voir la pièce |
| 324 | K300010839 | Vis | Disponible | Voir la pièce |
| 400 | KL02011607 | Poignée | Disponible | Voir la pièce |
| 401 | KL02011605 | Bride droite | Disponible | Voir la pièce |
| 402 | KL02011604 | Bride gauche | Disponible | Voir la pièce |
| 403 | KL02011002 | Tube | Disponible | Voir la pièce |
| 404 | KL02010402 | Bride serrage | Disponible | Voir la pièce |
| 405 | KL02010203 | Bride bavette | Disponible | Voir la pièce |
| 406 | K342000011 | Bavette | Disponible | Voir la pièce |
| 407 | K340000043 | Goulotte | Disponible | Voir la pièce |
| 408 | K300400601 | RONDELLE PLATE | Non reliée | |
| 409 | K300400502 | Rondelle | Disponible | Voir la pièce |
| 410 | K300210601 | ECROU FREIN | Disponible | Voir la pièce |
| 410 | K300210601 | ECROU FREIN | Disponible | Voir la pièce |
| 410 | K300210601 | ECROU FREIN | Disponible | Voir la pièce |
| 410 | K300210601 | ECROU FREIN | Disponible | Voir la pièce |
| 411 | K300210501 | Ecrou | Disponible | Voir la pièce |
| 412 | K300080603 | VIS | Disponible | Voir la pièce |
| 413 | K300010623 | VIS | Disponible | Voir la pièce |
| 414 | K300010621 | Vis | Disponible | Voir la pièce |
| 415 | K300010619 | Vis | Disponible | Voir la pièce |
| 416 | K300010501 | Vis | Disponible | Voir la pièce |
