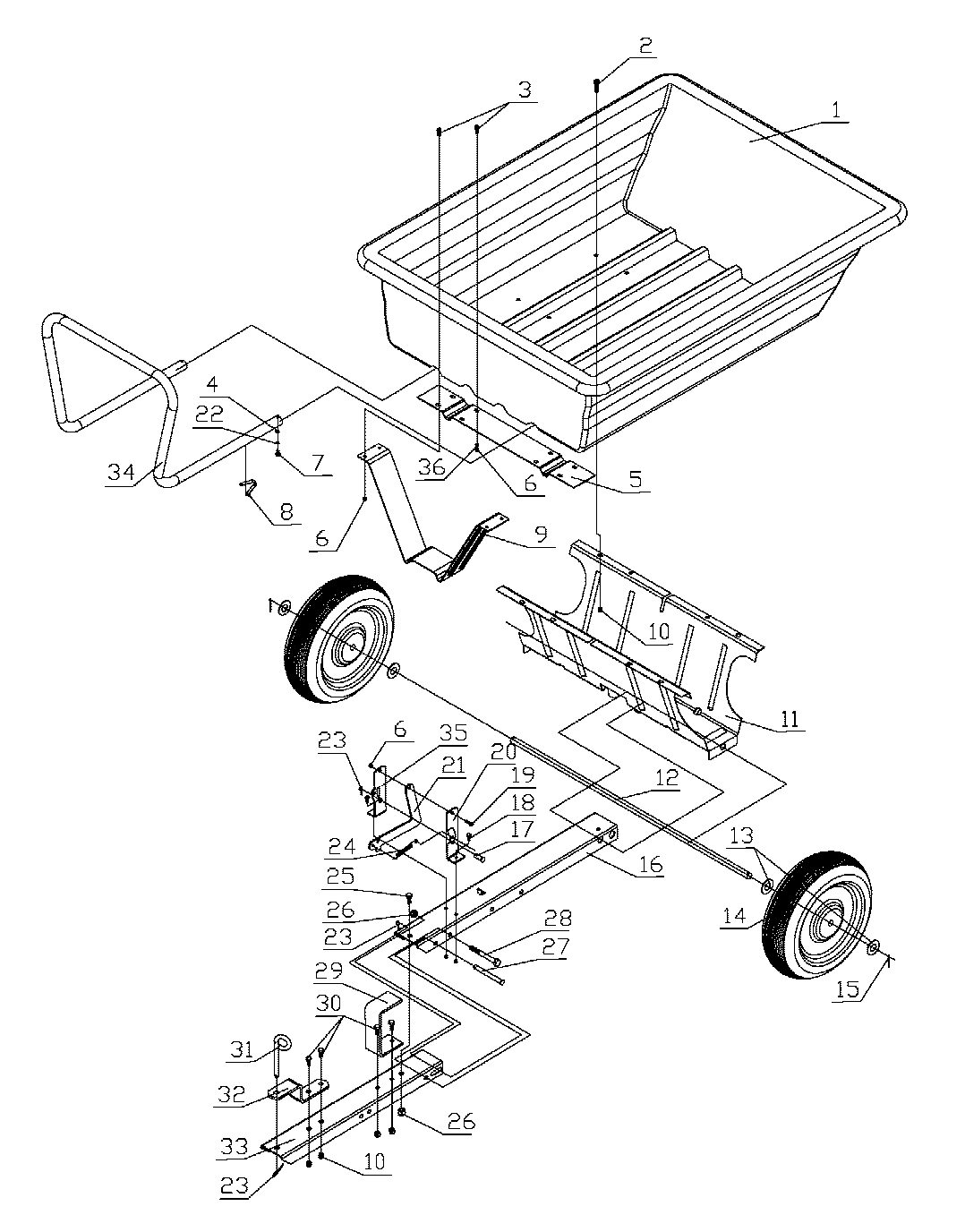

Vue Éclatée SP22111
Retrouvez les pièces détachées, références et repères disponibles pour SP22111.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | SP 2211 REP 1 | Plateau-benne | Disponible | Voir la pièce |
| 2 | SP 2211 REP 2 | Boulon tête plate M8x16 | Disponible | Voir la pièce |
| 3 | SP 2211 REP 3 | Boulon tête plate M6x16 | Disponible | Voir la pièce |
| 4 | SP 2211 REP 4 | Rondelle plate D6 | Disponible | Voir la pièce |
| 5 | SP 2211 REP 5 | Plaque de loquet | Disponible | Voir la pièce |
| 6 | SP 2211 REP 6 | Ecrou frein M6 | Disponible | Voir la pièce |
| 6 | SP 2211 REP 6 | Ecrou frein M6 | Disponible | Voir la pièce |
| 6 | SP 2211 REP 6 | Ecrou frein M6 | Disponible | Voir la pièce |
| 7 | SP 2211 REP 7 | Vis 6,3X13 | Disponible | Voir la pièce |
| 8 | SP 2211 REP 8 | Goupille | Disponible | Voir la pièce |
| 9 | SP 2211 REP 9 | Support | Disponible | Voir la pièce |
| 10 | SP 2211 REP 10 | Ecrou frein M8 | Disponible | Voir la pièce |
| 10 | SP 2211 REP 10 | Ecrou frein M8 | Disponible | Voir la pièce |
| 11 | SP 2211 REP 11 | Support de roue | Disponible | Voir la pièce |
| 12 | SP 2211 REP 12 | Axe | Disponible | Voir la pièce |
| 13 | SP 2211 REP 13 | Rondelle plate D16 | Disponible | Voir la pièce |
| 14 | SP 2211 REP 14 | Roue | Disponible | Voir la pièce |
| 15 | SP 2211 REP 15 | Goupille D3x25 | Disponible | Voir la pièce |
| 16 | SP 2211 REP 16 | Châssis arrière | Disponible | Voir la pièce |
| 17 | SP 2211 REP 17 | Goupille D13x28 | Disponible | Voir la pièce |
| 18 | SP 2211 REP 18 | Boulon M6x16 | Disponible | Voir la pièce |
| 19 | SP 2211 REP 19 | Boulon M6x20 | Disponible | Voir la pièce |
| 20 | SP 2211 REP 20 | Support de montage D | Disponible | Voir la pièce |
| 21 | SP 2211 REP 21 | Loquet de vérrouillage | Disponible | Voir la pièce |
| 22 | SP 2211 REP 22 | Rondelle D6 | Disponible | Voir la pièce |
| 23 | SP 2211 REP 23 | Goupille D3 | Disponible | Voir la pièce |
| 23 | SP 2211 REP 23 | Goupille D3 | Disponible | Voir la pièce |
| 23 | SP 2211 REP 23 | Goupille D3 | Disponible | Voir la pièce |
| 24 | SP 2211 REP 24 | Ressort | Disponible | Voir la pièce |
| 25 | SP 2211 REP 25 | Boulon M10x20 | Disponible | Voir la pièce |
| 26 | SP 2211 REP 26 | Ecrou frein M10 | Disponible | Voir la pièce |
| 26 | SP 2211 REP 26 | Ecrou frein M10 | Disponible | Voir la pièce |
| 27 | SP 2211 REP 27 | Goupille D13x98 | Disponible | Voir la pièce |
| 28 | SP 2211 REP 28 | Boulon M10x95 | Disponible | Voir la pièce |
| 29 | SP 2211 REP 29 | Patte support de fixation | Disponible | Voir la pièce |
| 30 | SP 2211 REP 30 | Boulon M8x20 | Disponible | Voir la pièce |
| 31 | SP 2211 REP 31 | Goupille attelage | Disponible | Voir la pièce |
| 32 | SP 2211 REP 32 | Pièce d | Disponible | Voir la pièce |
| 33 | SP 2211 REP 33 | Châssis avant | Disponible | Voir la pièce |
| 34 | SP 2211 REP 34 | Guidon | Disponible | Voir la pièce |
| 35 | SP 2211 REP 35 | Support de montage G | Disponible | Voir la pièce |
| 36 | SP 2211 REP 36 | Rondelle plate D6 | Disponible | Voir la pièce |
