Vue Éclatée SR 35 B45
Retrouvez les pièces détachées, références et repères disponibles pour SR 35 B45.

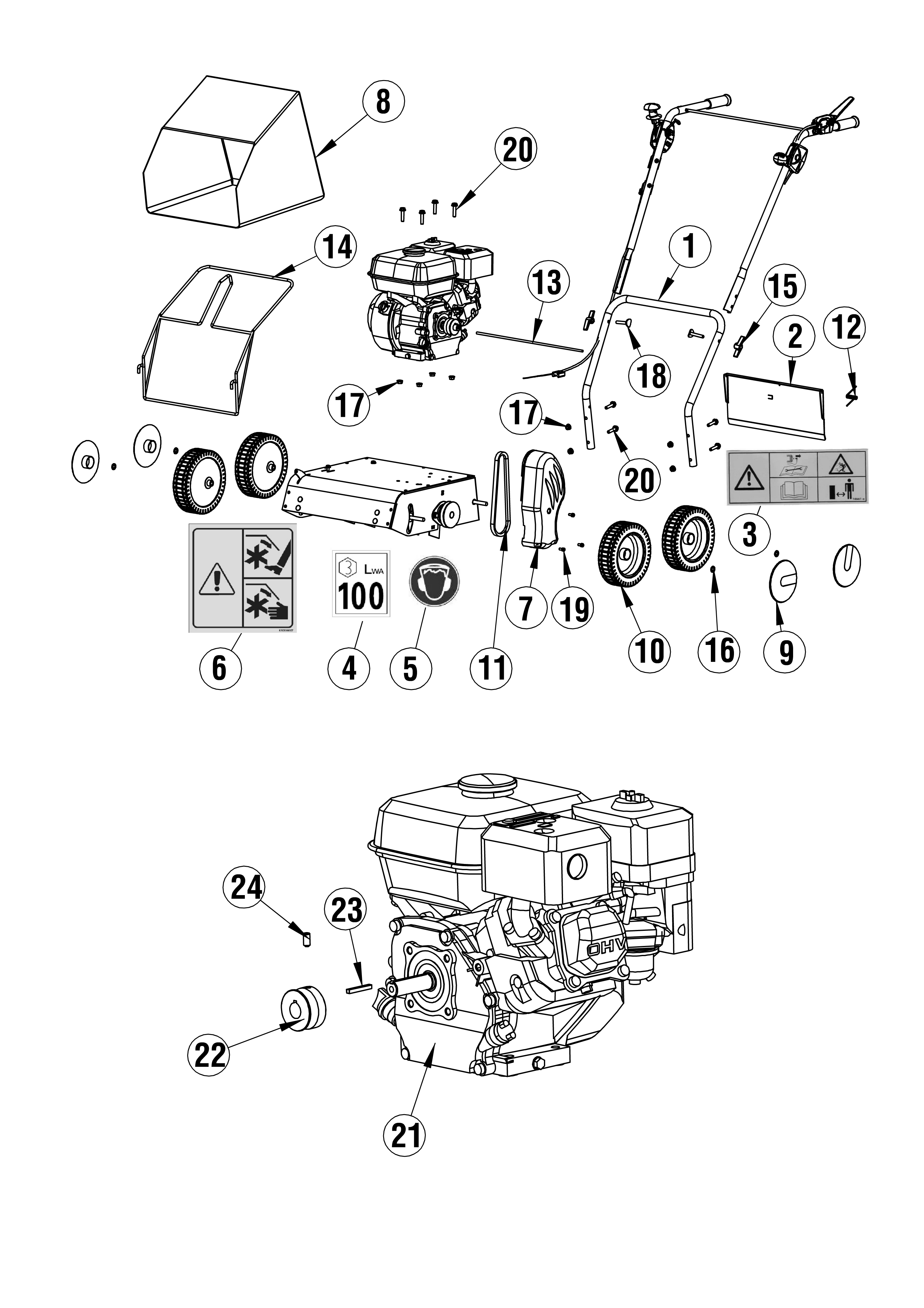

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | KVKI02041604 | Base guidon | Disponible | Voir la pièce |
| 2 | KVKI02041601 | Fermature | Disponible | Voir la pièce |
| 3 | KVK503000029 | Etiquette | Disponible | Voir la pièce |
| 4 | KVK503000019 | Etiquette | Disponible | Voir la pièce |
| 5 | KVK503000012 | Etiquette | Disponible | Voir la pièce |
| 6 | KVK503000007 | Etiquette | Disponible | Voir la pièce |
| 7 | KVK340000040 | Capot courroie | Disponible | Voir la pièce |
| 8 | KVK320070003 | Bac | Disponible | Voir la pièce |
| 9 | KVK309000034 | Enjoliveur | Disponible | Voir la pièce |
| 10 | KVK309000033 | Roue | Disponible | Voir la pièce |
| 11 | KVK306030043 | Courroie | Disponible | Voir la pièce |
| 12 | KVK305010019 | Ressort | Disponible | Voir la pièce |
| 13 | KVK305000048 | Assieu | Disponible | Voir la pièce |
| 14 | KVK305000044 | Chassis | Disponible | Voir la pièce |
| 15 | KVK300800802 | Ecrou | Disponible | Voir la pièce |
| 16 | KVK300461001 | Rondelle | Disponible | Voir la pièce |
| 17 | KVK300260801 | Ecrou | Disponible | Voir la pièce |
| 17 | KVK300260801 | Ecrou | Disponible | Voir la pièce |
| 18 | KVK300090803 | Vis | Disponible | Voir la pièce |
| 19 | KVK300020602 | Vis | Disponible | Voir la pièce |
| 20 | KVK300010831 | Vis | Disponible | Voir la pièce |
| 20 | KVK300010831 | Vis | Disponible | Voir la pièce |
| 21 | - | N | Non reliée | |
| 22 | KVK302030091 | Poulie (moteur) | Disponible | Voir la pièce |
| 23 | KV0301040051R | Clavette | Non reliée | |
| 24 | KVK300040802 | Vis | Disponible | Voir la pièce |

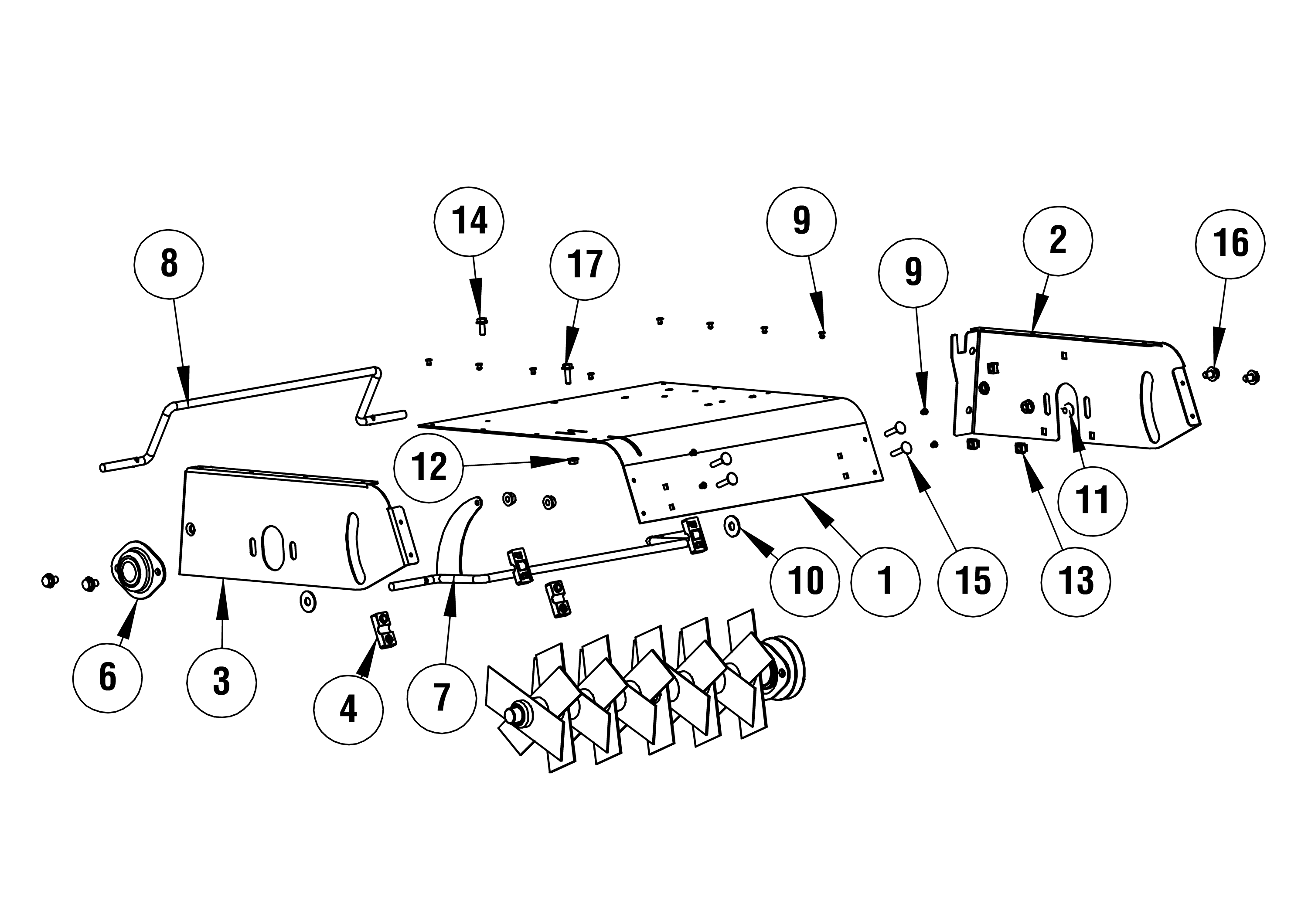

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | KVKI02040701 | Capot superieur | Disponible | Voir la pièce |
| 2 | KVKI02040702 | Carter latéral gauche | Disponible | Voir la pièce |
| 3 | KVKI02040703 | Carter lattéral droit | Disponible | Voir la pièce |
| 4 | KVK340000039 | Roulement | Disponible | Voir la pièce |
| 6 | KVK306010038 | Roulement | Disponible | Voir la pièce |
| 7 | KVK305000046 | Assieu anterieur | Disponible | Voir la pièce |
| 8 | KVK305000045 | Essieu posterieur | Disponible | Voir la pièce |
| 9 | KVK301000012 | Rivet | Disponible | Voir la pièce |
| 9 | KVK301000012 | Rivet | Disponible | Voir la pièce |
| 10 | KVK300401002 | Rondelle | Disponible | Voir la pièce |
| 11 | KVK300260801 | Ecrou | Disponible | Voir la pièce |
| 12 | KVK300260601 | Ecrou | Disponible | Voir la pièce |
| 13 | KVK300230601 | Ecrou | Disponible | Voir la pièce |
| 14 | KVK300090603 | Vis | Disponible | Voir la pièce |
| 15 | KVK300080606 | Vis | Disponible | Voir la pièce |
| 16 | KVK300010829 | Vis | Disponible | Voir la pièce |
| 17 | KVK300010619 | Vis | Disponible | Voir la pièce |

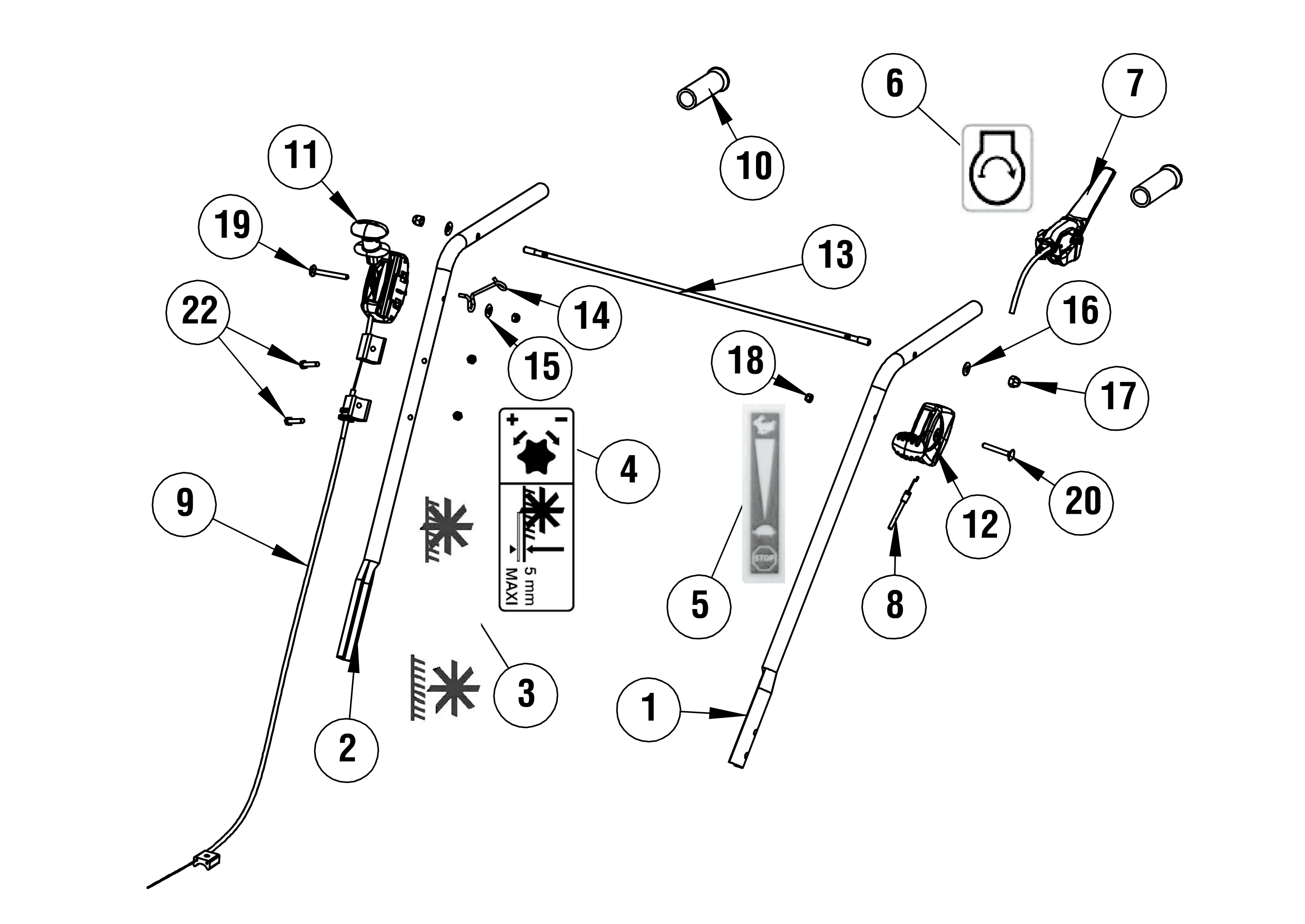

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | KVKI02041603 | Guidon | Disponible | Voir la pièce |
| 2 | KVKI02041602 | Guidon | Disponible | Voir la pièce |
| 3 | KVK503000056 | Etiquette | Disponible | Voir la pièce |
| 4 | KVK503000055 | Etiquette | Disponible | Voir la pièce |
| 5 | KVK503000031 | Etiquette | Disponible | Voir la pièce |
| 6 | KVK503000004 | Etiquette | Disponible | Voir la pièce |
| 7 | KVK308060011 | Levier | Disponible | Voir la pièce |
| 8 | KVK308040014R | Cable accellerateur | Non reliée | |
| 9 | KVK308030003 | Câble de reglage hauteur | Disponible | Voir la pièce |
| 10 | KVK307020014 | Poignee | Disponible | Voir la pièce |
| 11 | KVK307020013 | Poignée | Disponible | Voir la pièce |
| 12 | KVK307020010 | Manette gaz | Disponible | Voir la pièce |
| 13 | KVK305000047 | Tige | Disponible | Voir la pièce |
| 14 | KVK305000022 | Crochet | Disponible | Voir la pièce |
| 15 | KVK300440602 | Rondelle | Disponible | Voir la pièce |
| 16 | KVK300430801 | Rondelle | Disponible | Voir la pièce |
| 17 | KVK300220802 | Ecrou | Disponible | Voir la pièce |
| 18 | KVK300210601 | Ecrou | Disponible | Voir la pièce |
| 19 | KVK300080607 | Vis | Disponible | Voir la pièce |
| 20 | KVK300080610R | Vis | Non reliée | |
| 22 | KVK300010616 | Vis | Disponible | Voir la pièce |

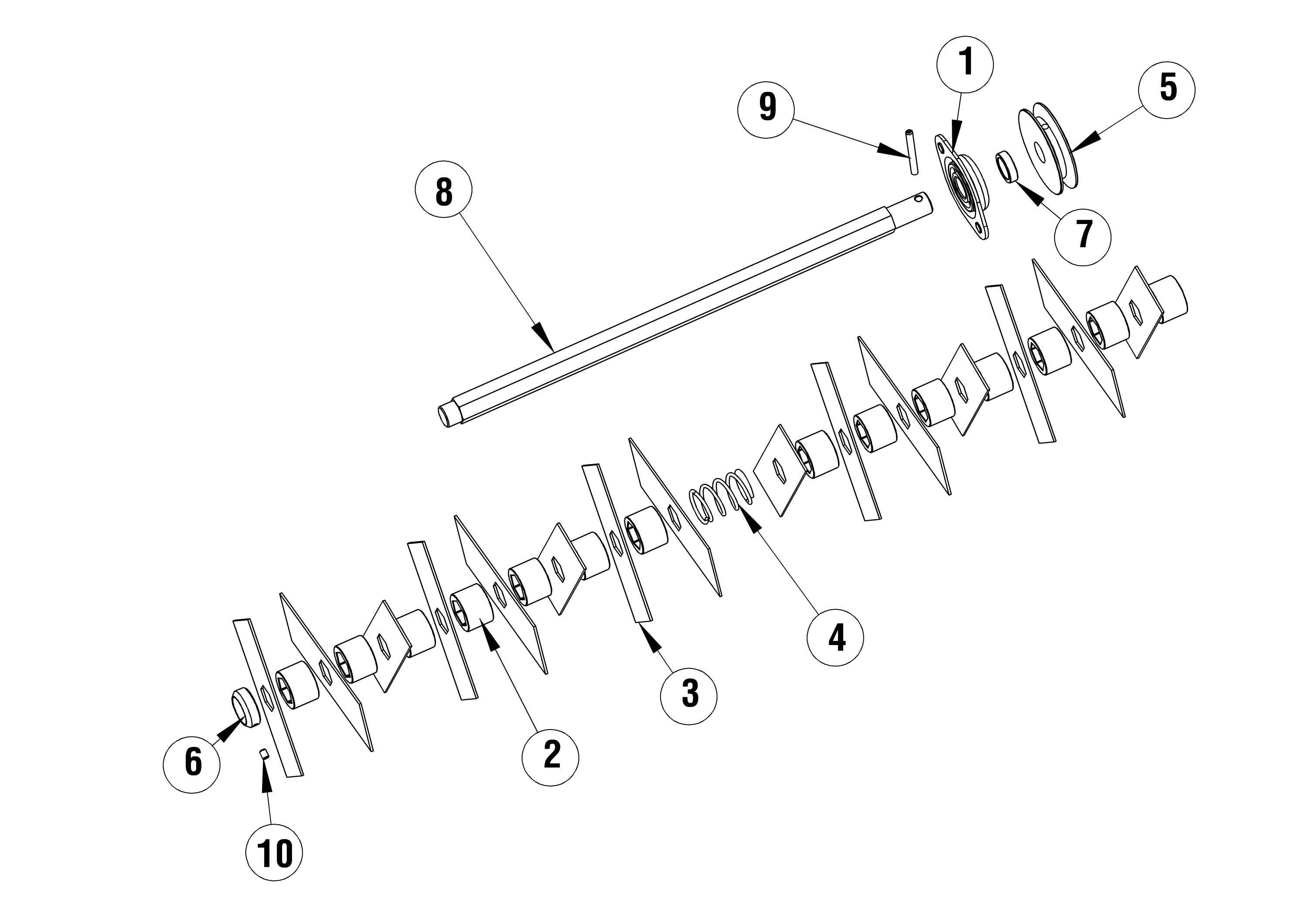

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | KVKC01010001 | Roulement | Disponible | Voir la pièce |
| 2 | KVK340000038 | Entretoise | Disponible | Voir la pièce |
| 3 | KVK320020021 | Couteau | Disponible | Voir la pièce |
| 4 | KVK305020006 | Ressort | Disponible | Voir la pièce |
| 5 | KVK302030090 | Poulie | Disponible | Voir la pièce |
| 6 | KVK302020087 | Entretoise | Disponible | Voir la pièce |
| 7 | KVK302020086 | Entretoise | Disponible | Voir la pièce |
| 8 | KVK302010083 | Arbre | Disponible | Voir la pièce |
| 9 | KVK301020007 | Goupille | Disponible | Voir la pièce |
| 10 | KVK300040601 | Vis | Disponible | Voir la pièce |
