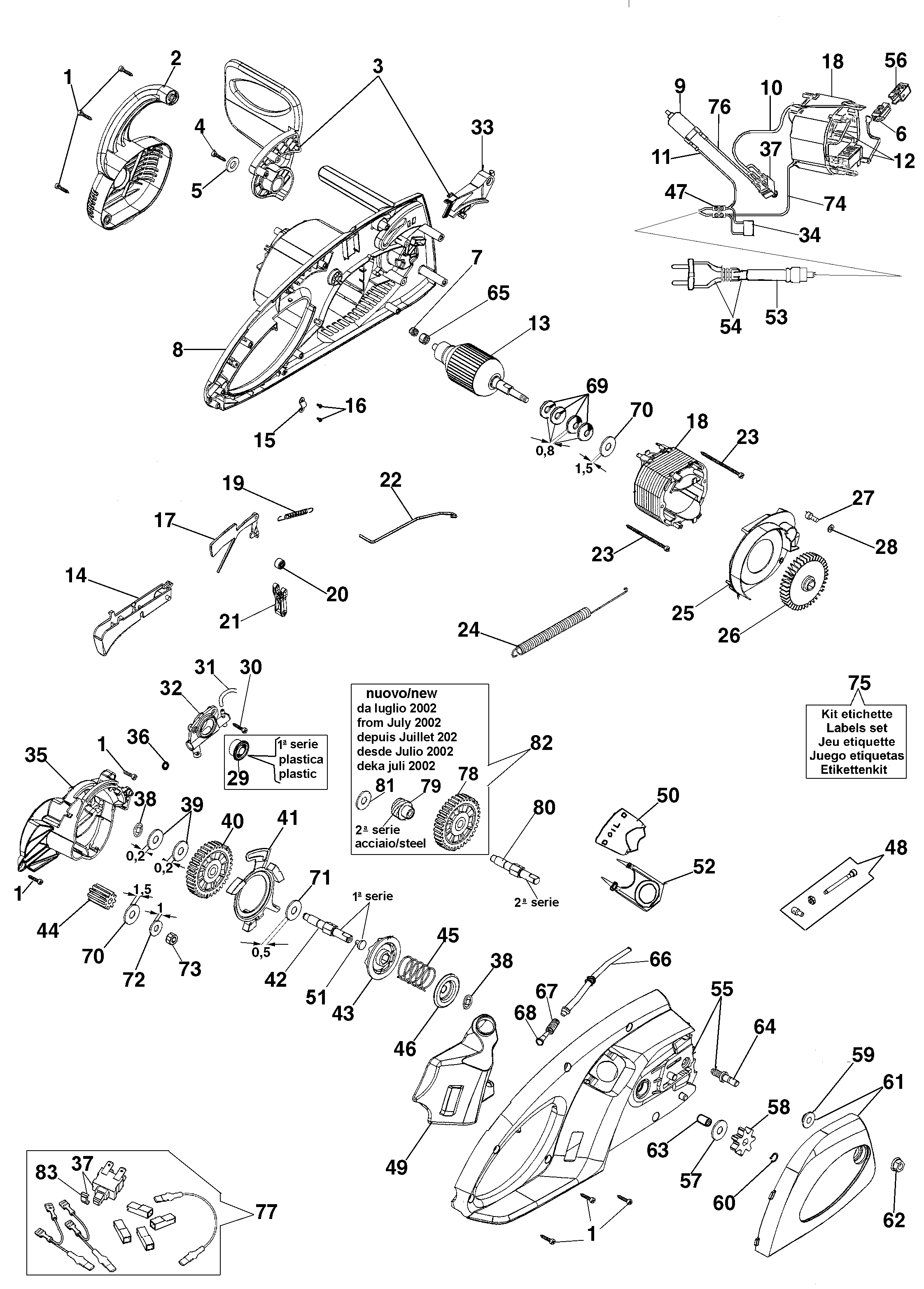

Vue Éclatée E 1500
Retrouvez les pièces détachées, références et repères disponibles pour E 1500.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3960115R | Vis | Disponible | Voir la pièce |
| 1 | 3960115R | Vis | Disponible | Voir la pièce |
| 1 | 3960115R | Vis | Disponible | Voir la pièce |
| 1 | 3960115R | Vis | Disponible | Voir la pièce |
| 2 | 51010201 | Couvercle | Disponible | Voir la pièce |
| 3 | 51012053 | Protege main | Disponible | Voir la pièce |
| 4 | 3960084 | Vis | Disponible | Voir la pièce |
| 5 | 3918018R | Rondelle | Disponible | Voir la pièce |
| 6 | 51010114R | Charbon | Disponible | Voir la pièce |
| 7 | 51010045 | Anneau ressort | Disponible | Voir la pièce |
| 8 | 51010022 | Demi-carter | Disponible | Voir la pièce |
| 9 | 51010108 | Arret electronique | Disponible | Voir la pièce |
| 10 | 51010157 | Cable | Disponible | Voir la pièce |
| 11 | 51010110 | Cable | Disponible | Voir la pièce |
| 12 | 51010044A | Cable | Disponible | Voir la pièce |
| 13 | 51010006R | Induit | Disponible | Voir la pièce |
| 14 | 51010027A | Accelerateur | Disponible | Voir la pièce |
| 15 | 012000033R | Plaquette | Disponible | Voir la pièce |
| 16 | 012000028 | Vis | Disponible | Voir la pièce |
| 17 | 51010033 | Levier | Disponible | Voir la pièce |
| 18 | 51010018AR | Stateur | Disponible | Voir la pièce |
| 18 | 51010018AR | Stateur | Disponible | Voir la pièce |
| 19 | 51010034AR | Ressort | Disponible | Voir la pièce |
| 20 | 51010038R | Rouleau | Disponible | Voir la pièce |
| 21 | 51010028 | Levier | Disponible | Voir la pièce |
| 22 | 51010020 | Levier accelerateur | Disponible | Voir la pièce |
| 23 | 3960036 | Vis | Disponible | Voir la pièce |
| 23 | 3960036 | Vis | Disponible | Voir la pièce |
| 24 | 51010011 | Ressort | Disponible | Voir la pièce |
| 25 | 51010029 | Flasque | Disponible | Voir la pièce |
| 26 | 51010032 | Ventilateur | Disponible | Voir la pièce |
| 27 | 3801008R | Vis | Disponible | Voir la pièce |
| 28 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 29 | 51010010AR | Vis sans fin | Disponible | Voir la pièce |
| 30 | 3960059AR | Vis | Disponible | Voir la pièce |
| 31 | 51010054 | Tuyau | Disponible | Voir la pièce |
| 32 | 50050020R | Pompe huile | Disponible | Voir la pièce |
| 33 | 51010147 | Levier | Disponible | Voir la pièce |
| 34 | 51010113 | Condensateur | Disponible | Voir la pièce |
| 35 | 51010025AR | Carter | Disponible | Voir la pièce |
| 36 | 3049033R | Bague or | Disponible | Voir la pièce |
| 37 | 51010215 | Kit interrupteur | Disponible | Voir la pièce |
| 37 | 51010215 | Kit interrupteur | Disponible | Voir la pièce |
| 38 | 3868003R | Arret | Disponible | Voir la pièce |
| 38 | 3868003R | Arret | Disponible | Voir la pièce |
| 39 | 3064033 | Rondelle | Disponible | Voir la pièce |
| 40 | 51010171R | Couronne | Disponible | Voir la pièce |
| 41 | 51010078 | Flasque | Disponible | Voir la pièce |
| 42 | 51010003A | Arbre | Disponible | Voir la pièce |
| 43 | 51010015R | Entretoise | Disponible | Voir la pièce |
| 44 | 51010002 | Pignon | Disponible | Voir la pièce |
| 45 | 51010012 | Ressort | Disponible | Voir la pièce |
| 46 | 51010004R | Rondelle | Disponible | Voir la pièce |
| 47 | 3044002 | Etau | Disponible | Voir la pièce |
| 48 | 011500462 | Kit vis tension | Disponible | Voir la pièce |
| 49 | 51010030R | Reservoir | Disponible | Voir la pièce |
| 50 | 51012019 | Bouchon | Disponible | Voir la pièce |
| 51 | 006200409 | Bouchon | Disponible | Voir la pièce |
| 52 | 51010041 | Joint | Disponible | Voir la pièce |
| 53 | 011200084A | Passe-cable | Disponible | Voir la pièce |
| 54 | 51010042AR | Cable | Disponible | Voir la pièce |
| 55 | 51012001R | Demi-carter | Disponible | Voir la pièce |
| 56 | 51010049 | Support charbon | Disponible | Voir la pièce |
| 57 | 51010019 | Rondelle | Disponible | Voir la pièce |
| 58 | 51010008 | Pignon | Disponible | Voir la pièce |
| 59 | 51010040 | Insert | Disponible | Voir la pièce |
| 60 | 3026013R | Bague | Disponible | Voir la pièce |
| 61 | 51012002 | Carter chaine | Disponible | Voir la pièce |
| 62 | 50010148R | Ecrou | Disponible | Voir la pièce |
| 63 | 3037023R | Roulement | Disponible | Voir la pièce |
| 64 | 51010016R | Goujon | Non reliée | |
| 65 | 3035038R | Roulement | Disponible | Voir la pièce |
| 66 | 51010177A | Tuyau | Disponible | Voir la pièce |
| 67 | 51010077A | Ressort | Disponible | Voir la pièce |
| 68 | 003300293 | Corp filtre | Disponible | Voir la pièce |
| 69 | 3057006R | Rondelle | Disponible | Voir la pièce |
| 70 | 3064034R | Rondelle | Disponible | Voir la pièce |
| 70 | 3064034R | Rondelle | Disponible | Voir la pièce |
| 71 | 3064032 | Rondelle | Disponible | Voir la pièce |
| 72 | 3064035 | Rondelle | Disponible | Voir la pièce |
| 73 | 018100045R | Ecrou | Disponible | Voir la pièce |
| 74 | 51010156 | Cable | Disponible | Voir la pièce |
| 75 | 51010120 | Kit etiquettes | Disponible | Voir la pièce |
| 76 | 51010155 | Cable | Disponible | Voir la pièce |
| 77 | 51012110A | Interrupteur | Disponible | Voir la pièce |
| 78 | 51010171R | Couronne | Disponible | Voir la pièce |
| 79 | 51010150R | Vis sans fin | Disponible | Voir la pièce |
| 80 | 51010172 | Arbre | Disponible | Voir la pièce |
| 81 | 3064037R | Rondelle | Non reliée | |
| 82 | 51012057 | Kit roue | Disponible | Voir la pièce |
| 83 | 51010213 | Couvercle | Disponible | Voir la pièce |
