Vue Éclatée OM 461
Retrouvez les pièces détachées, références et repères disponibles pour OM 461.

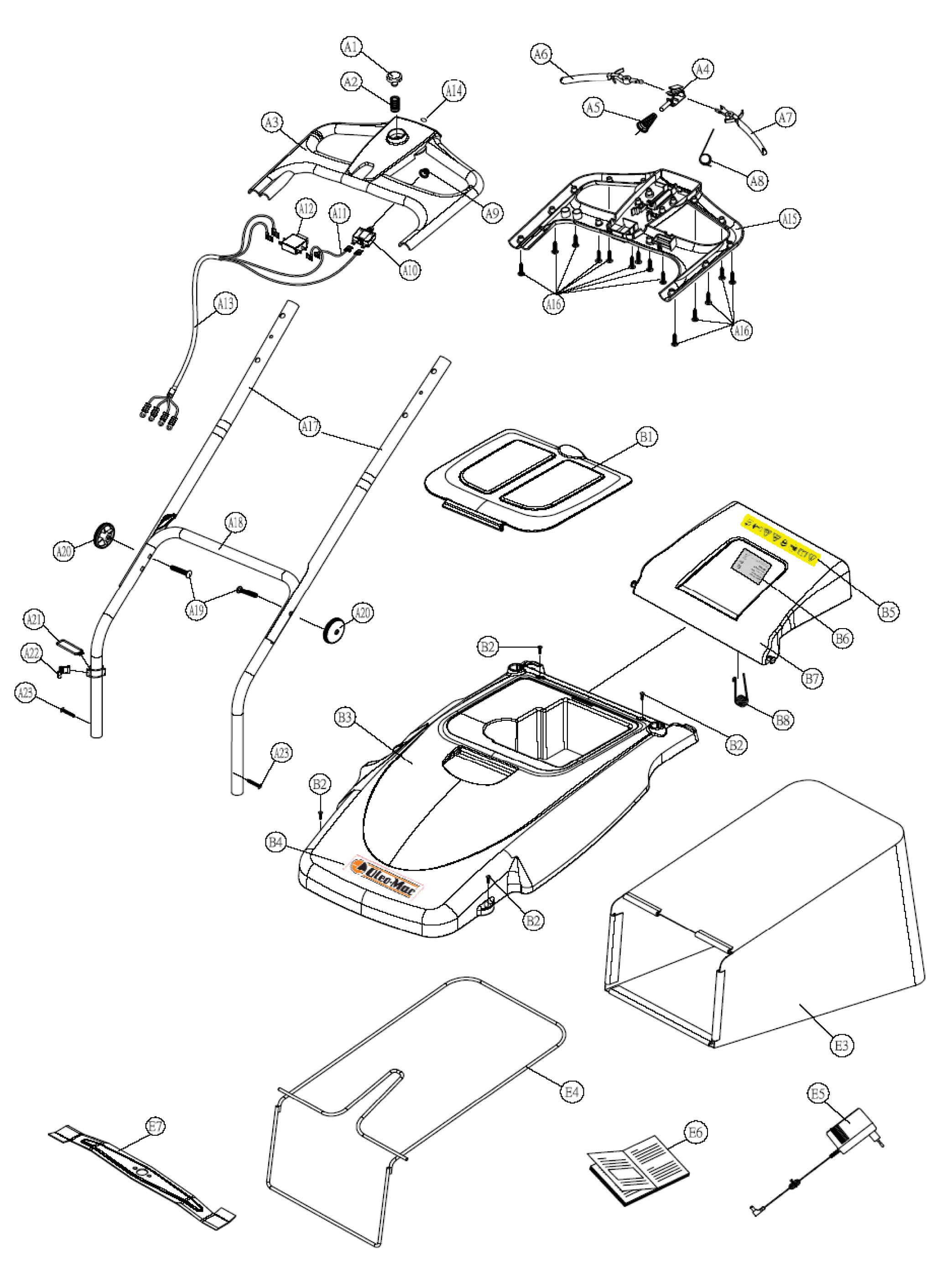

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| A1 | 28163A00024-0102 | Bouton gris | Disponible | Voir la pièce |
| A10 | 24124A00045-0101 | Disjoncteur | Disponible | Voir la pièce |
| A11 | 24138A00203-0101 | Câble | Disponible | Voir la pièce |
| A12 | 24124A00043-0101 | Switch | Disponible | Voir la pièce |
| A13 | 24138A00222-0101 | Faisceau | Disponible | Voir la pièce |
| A14 | 43192A02636-0101 | Etiquette | Disponible | Voir la pièce |
| A15 | 18137A00072-0101 | Carter guidon inf.. | Disponible | Voir la pièce |
| A16 | 46197A00246-0101 | Vis | Disponible | Voir la pièce |
| A16 | 46197A00246-0101 | Vis | Disponible | Voir la pièce |
| A17 | 16137A00024-0101 | Tube acier | Disponible | Voir la pièce |
| A18 | 16137A00025-0101 | Brancard bas | Disponible | Voir la pièce |
| A19 | 46196A00022-0102 | Vis | Disponible | Voir la pièce |
| A2 | 26127A00062-0102 | Ressort bouton | Disponible | Voir la pièce |
| A20 | 28163A00018-0104 | Molette | Disponible | Voir la pièce |
| A20 | 28163A00018-0104 | Molette | Disponible | Voir la pièce |
| A21 | 28126A00058-0103 | Anneau de boucle | Disponible | Voir la pièce |
| A22 | 28126A00044-0102 | Boucle | Disponible | Voir la pièce |
| A23 | 46197A00244-0101 | Vis | Disponible | Voir la pièce |
| A23 | 46197A00244-0101 | Vis | Disponible | Voir la pièce |
| A3 | 18137A00071-0101 | Carter guidon sup. | Disponible | Voir la pièce |
| A4 | 28124A00001-0107 | Connection guidon | Disponible | Voir la pièce |
| A5 | 26127A00128-0102 | Ressort curseur | Disponible | Voir la pièce |
| A6 | 18137A00024-0103 | Levier droit | Disponible | Voir la pièce |
| A7 | 18137A00025-0105 | Levier gauche | Disponible | Voir la pièce |
| A8 | 26127A00129-0104 | Ressort levier | Disponible | Voir la pièce |
| A9 | 28129A00078-0101 | Capuchon | Disponible | Voir la pièce |
| B1 | 18181A00115-0301 | Couvercle pack batterie orange | Disponible | Voir la pièce |
| B2 | 46197A00072-0102 | Vis | Disponible | Voir la pièce |
| B2 | 46197A00072-0102 | Vis | Disponible | Voir la pièce |
| B2 | 46197A00072-0102 | Vis | Disponible | Voir la pièce |
| B2 | 46197A00072-0102 | Vis | Disponible | Voir la pièce |
| B3 | 18181A00116-0301 | Carter sup. orange | Disponible | Voir la pièce |
| B4 | 46192A02306-0101 | Etiquette Oleo mac | Disponible | Voir la pièce |
| B5 | 43192A01690-0101 | Etiquette Attention | Disponible | Voir la pièce |
| B6 | 43192A02668-0101 | Etiquette num série | Disponible | Voir la pièce |
| B7 | 28183A00070-0301 | Deflecteur orange | Disponible | Voir la pièce |
| B8 | 26127A00299-0101 | Ressort déflecteur | Disponible | Voir la pièce |
| E3 | 37673A00014-0101 | Sac | Disponible | Voir la pièce |
| E4 | 26116A00292-0101 | Armature | Disponible | Voir la pièce |
| E5 | 14134A00063-0201 | Chargeur | Disponible | Voir la pièce |
| E6 | 52154A01568-0101 | Manuel | Disponible | Voir la pièce |
| E7 | 26143A00024-0101 | Lame coupe | Non reliée |

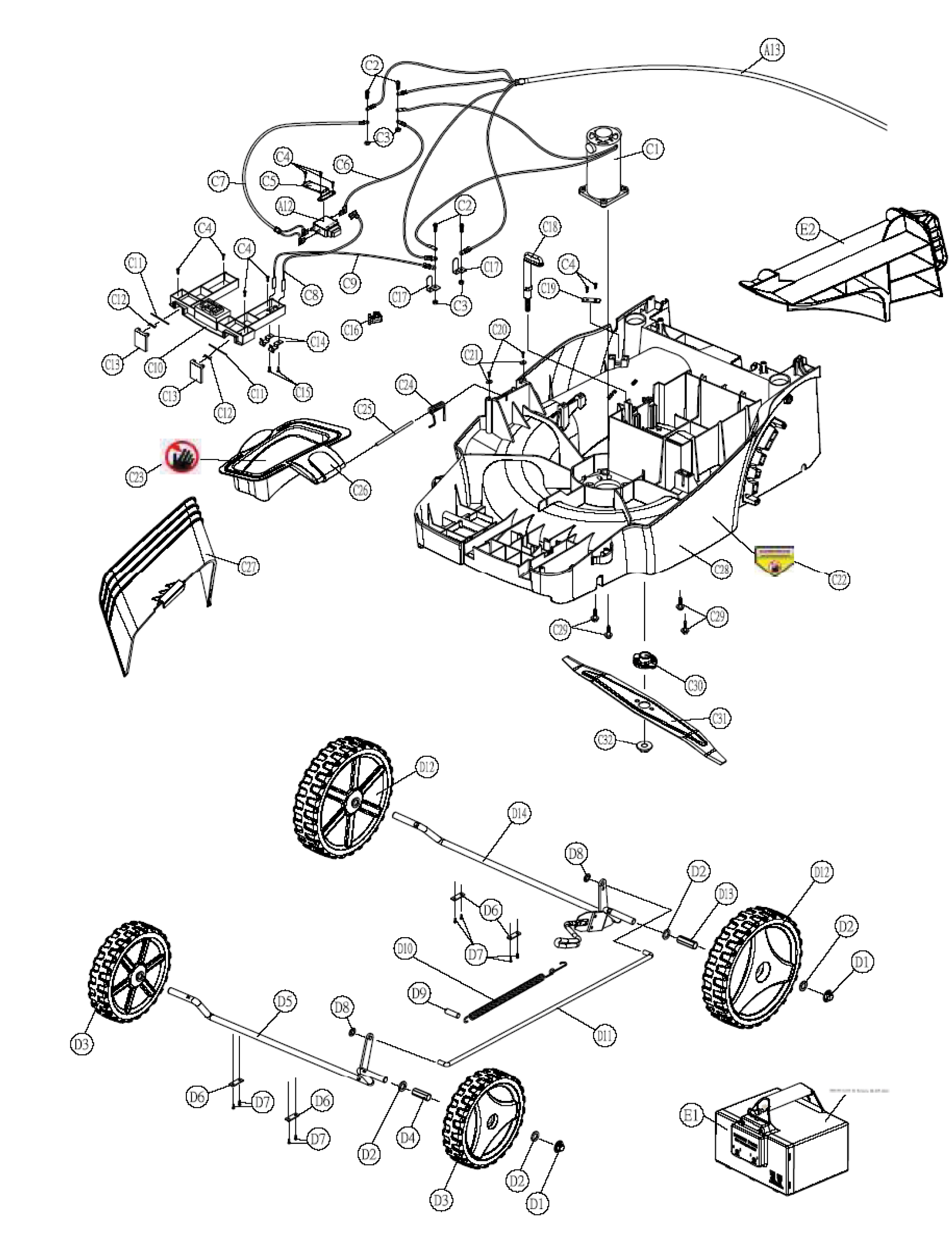

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| A12 | 24124A00043-0101 | Switch | Disponible | Voir la pièce |
| A13 | 24138A00222-0101 | Faisceau | Disponible | Voir la pièce |
| A17 | 16137A00024-0101 | Tube acier | Disponible | Voir la pièce |
| C1 | 14136A00052-0101 | Moteur 24V | Disponible | Voir la pièce |
| C10 | 28183A00039-0108 | Support trimmer | Disponible | Voir la pièce |
| C11 | 26135A00041-0101 | Charnière | Disponible | Voir la pièce |
| C11 | 26135A00041-0101 | Charnière | Disponible | Voir la pièce |
| C12 | 26127A00105-0102 | Ressort | Disponible | Voir la pièce |
| C12 | 26127A00105-0102 | Ressort | Disponible | Voir la pièce |
| C13 | 28183A00051-0102 | Cache | Disponible | Voir la pièce |
| C13 | 28183A00051-0102 | Cache | Disponible | Voir la pièce |
| C14 | 26177A00023-0104 | Contact électrique | Disponible | Voir la pièce |
| C15 | 46197A00060-0102 | Vis | Disponible | Voir la pièce |
| C16 | 28126A00084-0102 | Culbuteur | Disponible | Voir la pièce |
| C17 | 26177A00009-0103 | Contacteur | Disponible | Voir la pièce |
| C18 | 28158A00003-0102 | Bras | Disponible | Voir la pièce |
| C19 | 26177A00014-0103 | Plaque metalique | Disponible | Voir la pièce |
| C2 | 46196A00082-0102 | Vis | Disponible | Voir la pièce |
| C2 | 46196A00082-0102 | Vis | Disponible | Voir la pièce |
| C20 | 46197A00072-0102 | Vis | Disponible | Voir la pièce |
| C21 | 46199A00089-0101 | Rondelle | Disponible | Voir la pièce |
| C22 | 43192A02500-0101 | Autocollant danger | Disponible | Voir la pièce |
| C23 | 43192A00940-0101 | Etiquette danger | Disponible | Voir la pièce |
| C24 | 26127A00298-0101 | Ressort | Disponible | Voir la pièce |
| C25 | 26135A00097-0101 | Tringle déflecteur latéral | Disponible | Voir la pièce |
| C26 | 28182A00244-0101 | Déflecteur latéral | Disponible | Voir la pièce |
| C27 | 28148A00325-0101 | Goulotte évacuation | Disponible | Voir la pièce |
| C28 | 18146A00105-0101 | Carter | Disponible | Voir la pièce |
| C29 | 46196A00205-0103 | Vis | Disponible | Voir la pièce |
| C29 | 46196A00205-0103 | Vis | Disponible | Voir la pièce |
| C3 | 46198A00026-0102 | Ecrou | Disponible | Voir la pièce |
| C3 | 46198A00026-0102 | Ecrou | Disponible | Voir la pièce |
| C30 | 26149A00009-0101 | Moyeu | Disponible | Voir la pièce |
| C31 | 26143A00023-0101 | Lame mulching | Disponible | Voir la pièce |
| C32 | 46198A00040-0102 | Ecrou | Disponible | Voir la pièce |
| C4 | 46197A00154-0102 | Vis | Disponible | Voir la pièce |
| C4 | 46197A00154-0102 | Vis | Disponible | Voir la pièce |
| C4 | 46197A00154-0102 | Vis | Disponible | Voir la pièce |
| C4 | 46197A00154-0102 | Vis | Disponible | Voir la pièce |
| C5 | 48165A00155-0101 | Couvercle du switch | Disponible | Voir la pièce |
| C6 | 24138A00224-0101 | Câble jaune | Disponible | Voir la pièce |
| C7 | 24138A00225-0101 | Câble bleu | Disponible | Voir la pièce |
| C8 | 24138A00208-0101 | Câble rouge | Disponible | Voir la pièce |
| C9 | 24138A00223-0101 | Câble noir | Disponible | Voir la pièce |
| D1 | 46198A00094-0101 | Ecrou | Disponible | Voir la pièce |
| D1 | 46198A00094-0101 | Ecrou | Disponible | Voir la pièce |
| D10 | 26127A00295-0101 | Ressort | Disponible | Voir la pièce |
| D11 | 26158A00059-0101 | Tringle | Disponible | Voir la pièce |
| D12 | 28144A00123-0101 | Roue arrière | Disponible | Voir la pièce |
| D12 | 28144A00123-0101 | Roue arrière | Disponible | Voir la pièce |
| D13 | 26114A00174-0101 | Douille | Disponible | Voir la pièce |
| D14 | 26135A00096-0101 | Essieu arrière | Disponible | Voir la pièce |
| D2 | 46199A00018-0103 | Rondelle | Disponible | Voir la pièce |
| D2 | 46199A00018-0103 | Rondelle | Disponible | Voir la pièce |
| D2 | 46199A00018-0103 | Rondelle | Disponible | Voir la pièce |
| D2 | 46199A00018-0103 | Rondelle | Disponible | Voir la pièce |
| D3 | 28144A00122-0101 | Roue avant | Disponible | Voir la pièce |
| D3 | 28144A00122-0101 | Roue avant | Disponible | Voir la pièce |
| D4 | 26114A00173-0101 | Douille | Disponible | Voir la pièce |
| D5 | 26135A00095-0101 | Essieu avant | Disponible | Voir la pièce |
| D6 | 26177A00014-0103 | Plaque metalique | Disponible | Voir la pièce |
| D6 | 26177A00014-0103 | Plaque metalique | Disponible | Voir la pièce |
| D6 | 26177A00014-0103 | Plaque metalique | Disponible | Voir la pièce |
| D7 | 46197A00154-0102 | Vis | Disponible | Voir la pièce |
| D7 | 46197A00154-0102 | Vis | Disponible | Voir la pièce |
| D7 | 46197A00154-0102 | Vis | Disponible | Voir la pièce |
| D8 | 46198A00016-0102 | Ecrou | Disponible | Voir la pièce |
| D8 | 46198A00016-0102 | Ecrou | Disponible | Voir la pièce |
| D9 | 26135A00042-0101 | Axe | Disponible | Voir la pièce |
| E1 | 34141A00082-0101 | Pack batterie | Disponible | Voir la pièce |
| E2 | 48193A00453-0101 | Bouchon mulching | Disponible | Voir la pièce |

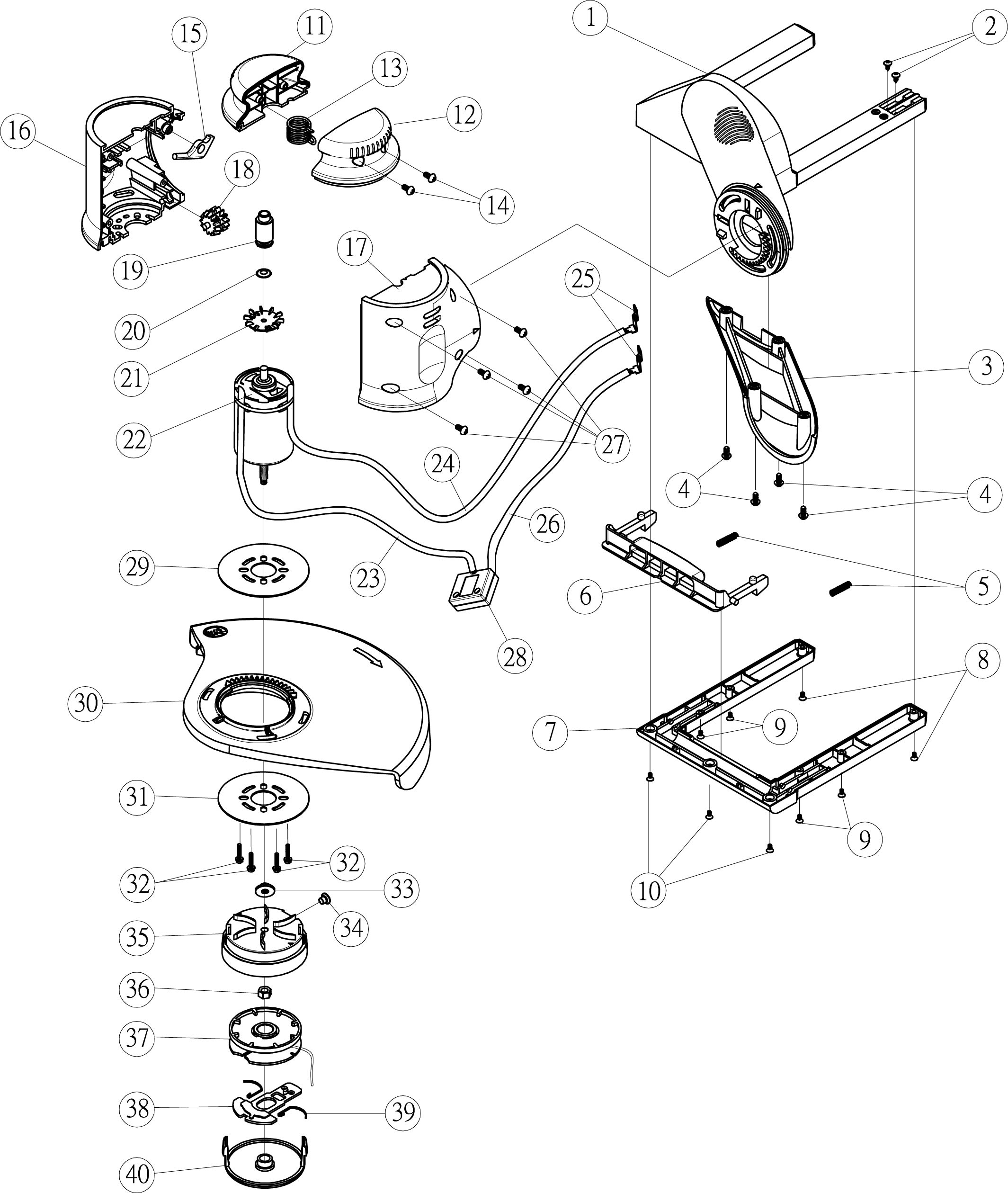

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 38146A00107-0102 | Support sup. | Disponible | Voir la pièce |
| 2 | 46197A00062-0102 | Vis | Disponible | Voir la pièce |
| 3 | 18146A00099-0201 | Support inf. | Disponible | Voir la pièce |
| 4 | 46197A00154-0102 | Vis | Disponible | Voir la pièce |
| 4 | 46197A00154-0102 | Vis | Disponible | Voir la pièce |
| 5 | 26127A00078-0101 | Ressort | Disponible | Voir la pièce |
| 6 | 28163A00060-0201 | Barre d | Disponible | Voir la pièce |
| 7 | 28183A00063-0201 | Cache | Disponible | Voir la pièce |
| 8 | 46197A00240-0101 | Vis | Disponible | Voir la pièce |
| 9 | 46197A00183-0101 | Vis | Disponible | Voir la pièce |
| 9 | 46197A00183-0101 | Vis | Disponible | Voir la pièce |
| 10 | 46197A00154-0102 | Vis | Disponible | Voir la pièce |
| 11 | 28163A00059-0201 | Carter droit | Disponible | Voir la pièce |
| 12 | 28163A00058-0201 | Carter gauche | Disponible | Voir la pièce |
| 13 | 26127A00249-0101 | Ressort | Disponible | Voir la pièce |
| 14 | 46197A00154-0102 | Vis | Disponible | Voir la pièce |
| 15 | 28148A00302-0201 | Crochet | Disponible | Voir la pièce |
| 16 | 28182A00202-0202 | Carter moteur droit | Disponible | Voir la pièce |
| 16 | 38182A00073-0202 | Ens. Carter moteur | Disponible | Voir la pièce |
| 17 | 28182A00203-0202 | Carter moteur gauche | Disponible | Voir la pièce |
| 18 | 28144A00102-0101 | Pignon | Disponible | Voir la pièce |
| 19 | 28135A00031-0101 | Montant | Disponible | Voir la pièce |
| 20 | 46198A00012-0103 | Ecrou | Disponible | Voir la pièce |
| 21 | 28185A00001-0102 | Ventilateur | Disponible | Voir la pièce |
| 22 | 14136A00032-0103 | Moteur | Disponible | Voir la pièce |
| 23 | 24138A00165-0101 | Câble rouge 275mm | Disponible | Voir la pièce |
| 24 | 24138A00166-0101 | Câble noir | Disponible | Voir la pièce |
| 25 | 26177A00024-0104 | Cosse | Disponible | Voir la pièce |
| 26 | 24138A00171-0101 | Câble rouge 385mm | Disponible | Voir la pièce |
| 27 | 46197A00154-0102 | Vis | Disponible | Voir la pièce |
| 28 | 24124A00019-0104 | Switch | Disponible | Voir la pièce |
| 29 | 28199A00002-9901 | Joint | Disponible | Voir la pièce |
| 30 | 38182A00085-0104 | Protecteur | Disponible | Voir la pièce |
| 31 | 26147A00254-0102 | Support moteur | Disponible | Voir la pièce |
| 32 | 46196A00083-0102 | Vis | Disponible | Voir la pièce |
| 32 | 46196A00083-0102 | Vis | Disponible | Voir la pièce |
| 33 | 46129A00002-0104 | Rondelle | Disponible | Voir la pièce |
| 34 | 46194A00032-0102 | Rivet | Disponible | Voir la pièce |
| 35 | 28148A00088-0105 | Carter | Disponible | Voir la pièce |
| 36 | 46198A00031-0102 | Ecrou | Disponible | Voir la pièce |
| 37 | 39042A00035-0101 | Bobine fil | Disponible | Voir la pièce |
| 38 | 28127A00002-0108 | Guide | Disponible | Voir la pièce |
| 39 | 26127A00001-0104 | Ressort | Disponible | Voir la pièce |
| 40 | 28182A00115-0104 | Cache | Disponible | Voir la pièce |
