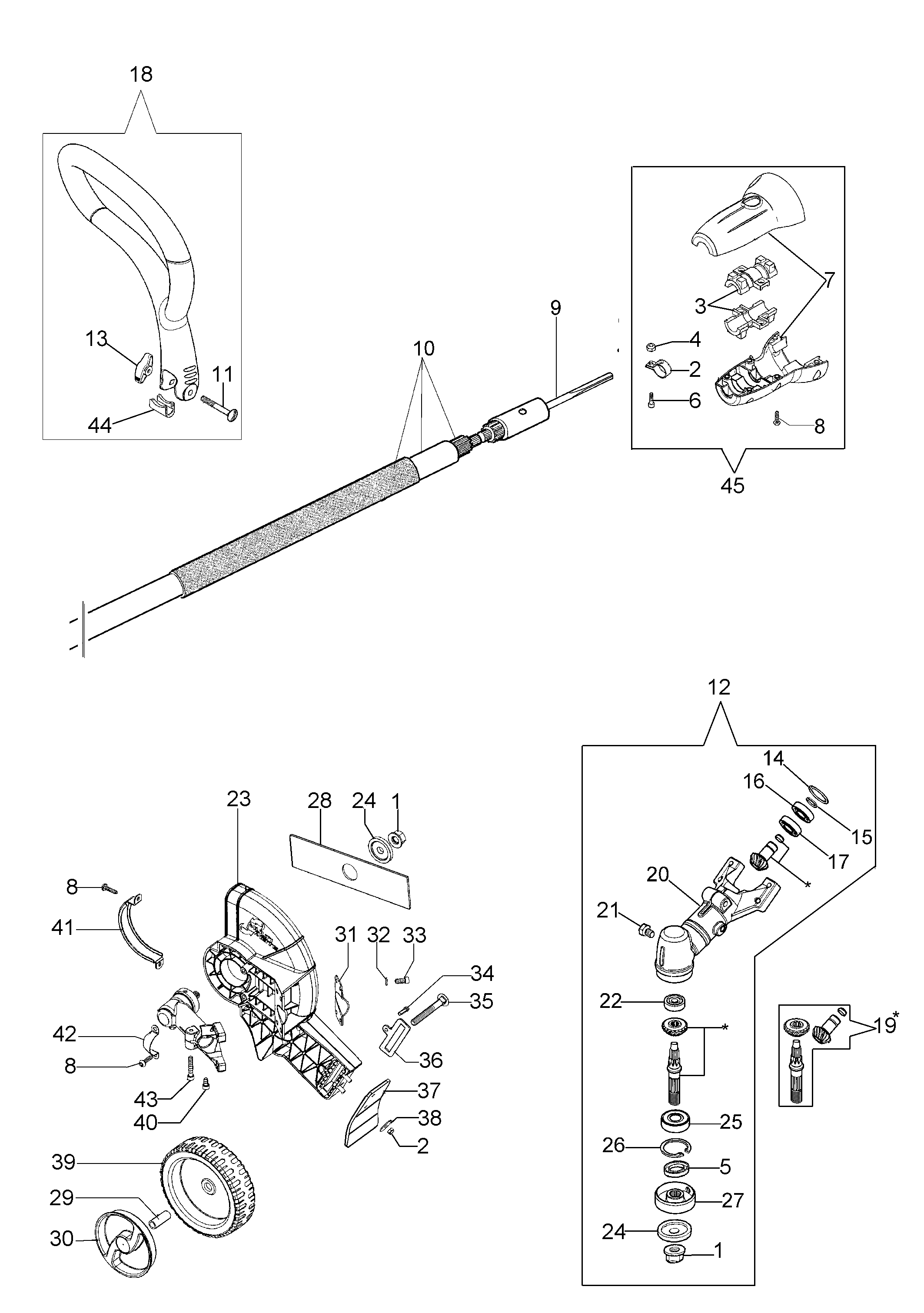

Vue Éclatée Dresse bordures
Retrouvez les pièces détachées, références et repères disponibles pour Dresse bordures.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3933105R | Ecrou | Non reliée | |
| 1 | 3933105R | Ecrou | Non reliée | |
| 2 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 2 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 3 | 61240034R | Kit amortisseur | Disponible | Voir la pièce |
| 4 | 61240093R | Bande | Disponible | Voir la pièce |
| 5 | 61170134 | Bague | Disponible | Voir la pièce |
| 6 | 3801066 | Vis | Disponible | Voir la pièce |
| 7 | 61242042 | Kit de serrage | Disponible | Voir la pièce |
| 8 | 3960091AR | Vis | Disponible | Voir la pièce |
| 8 | 3960091AR | Vis | Disponible | Voir la pièce |
| 8 | 3960091AR | Vis | Disponible | Voir la pièce |
| 9 | 61240301BR | Arbre trasmission | Disponible | Voir la pièce |
| 10 | 61240401R | Tuyau compl. | Disponible | Voir la pièce |
| 11 | 3910019R | Vis | Non reliée | |
| 12 | 61240213R | Couple conique Ø22 | Disponible | Voir la pièce |
| 13 | 61240169R | Poignee | Disponible | Voir la pièce |
| 14 | 3025017R | Bague | Disponible | Voir la pièce |
| 15 | 3024019R | Bague | Disponible | Voir la pièce |
| 16 | 3035033R | Roulement | Disponible | Voir la pièce |
| 17 | 3034002R | Roulement | Disponible | Voir la pièce |
| 18 | 61240169R | Poignee | Disponible | Voir la pièce |
| 19 | 61242033 | Kit engranages | Disponible | Voir la pièce |
| 20 | 61240259R | Boite engrenage | Disponible | Voir la pièce |
| 21 | 3906015R | Vis | Non reliée | |
| 22 | 3035045R | Roulement | Disponible | Voir la pièce |
| 23 | 61240271R | Protection | Disponible | Voir la pièce |
| 24 | 61170124R | Flasque inférieure | Non reliée | |
| 24 | 61170124R | Flasque inférieure | Non reliée | |
| 25 | 3034008R | Roulement | Disponible | Voir la pièce |
| 26 | 3025018R | Bague seeger | Disponible | Voir la pièce |
| 27 | 61170123R | Moyeu | Non reliée | |
| 28 | 4095684R | Couteau | Disponible | Voir la pièce |
| 29 | 61240312R | Bague | Disponible | Voir la pièce |
| 30 | 61240274R | Pommeau | Disponible | Voir la pièce |
| 31 | 61240161R | Plaque | Disponible | Voir la pièce |
| 32 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 33 | 3801011R | Vis | Disponible | Voir la pièce |
| 34 | 3960121R | Vis | Disponible | Voir la pièce |
| 35 | 3910022R | Vis | Disponible | Voir la pièce |
| 36 | 61240324R | Bride | Disponible | Voir la pièce |
| 37 | 61240276R | Protection contre les projections | Disponible | Voir la pièce |
| 38 | 3918020R | Rondelle | Disponible | Voir la pièce |
| 39 | 66050006R | Roue | Disponible | Voir la pièce |
| 40 | 3901008R | Vis | Disponible | Voir la pièce |
| 41 | 61240357R | Protection | Disponible | Voir la pièce |
| 42 | 61240277R | Bande | Disponible | Voir la pièce |
| 43 | 3901016 | Vis | Disponible | Voir la pièce |
| 44 | 61240325R | Entretoise | Disponible | Voir la pièce |
| 45 | 61240115 | Jeu coussinet | Disponible | Voir la pièce |
