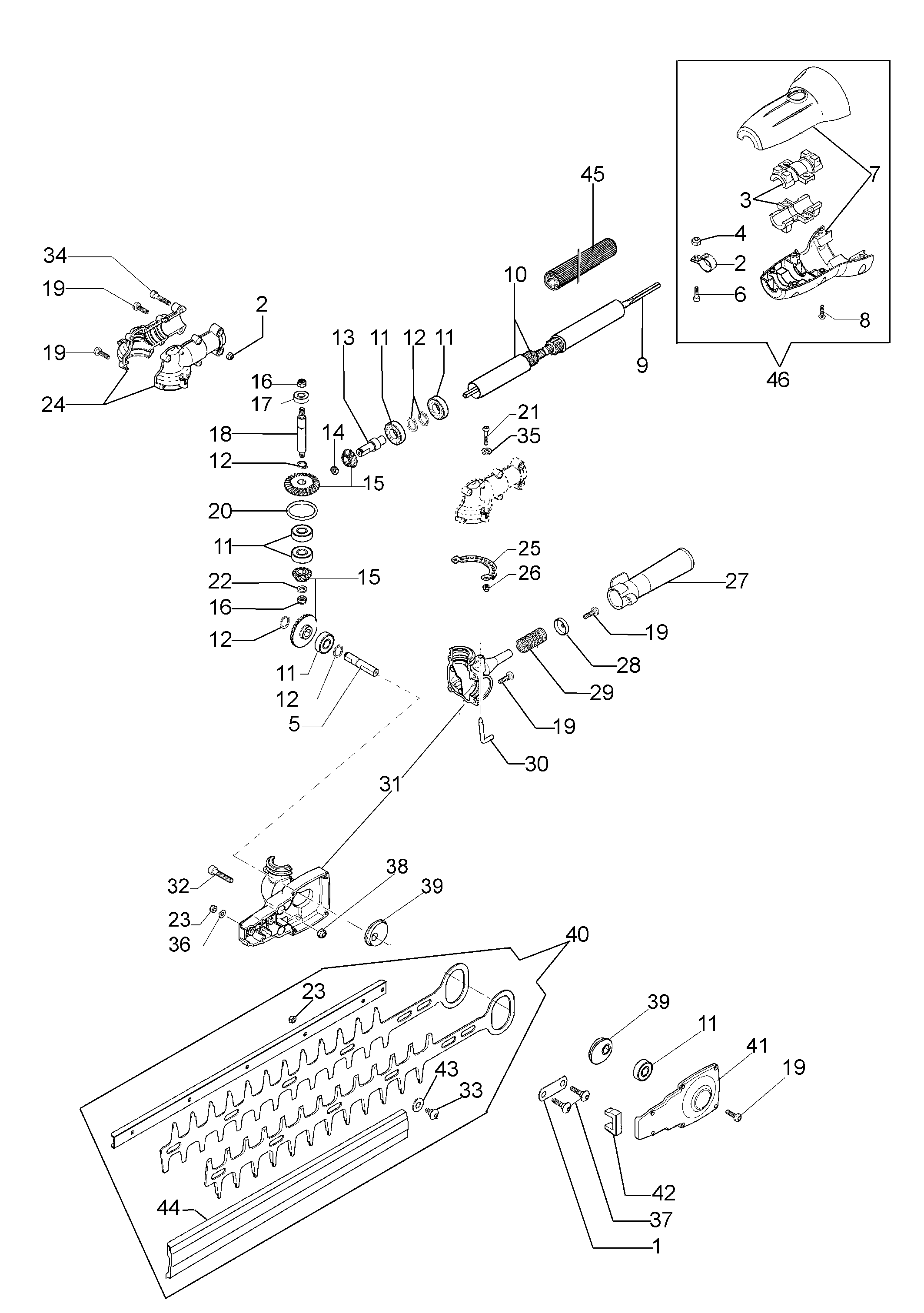

Vue Éclatée Taille-haies tuyau long
Retrouvez les pièces détachées, références et repères disponibles pour Taille-haies tuyau long.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61240143R | Bride | Disponible | Voir la pièce |
| 2 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 2 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 3 | 61240034R | Kit amortisseur | Disponible | Voir la pièce |
| 4 | 61240093R | Bande | Disponible | Voir la pièce |
| 5 | 61240119R | Arbre | Disponible | Voir la pièce |
| 6 | 3801011R | Vis | Disponible | Voir la pièce |
| 7 | 61242042 | Kit de serrage | Disponible | Voir la pièce |
| 8 | 3960091AR | Vis | Disponible | Voir la pièce |
| 9 | 61240362R | Arbre trasmission | Disponible | Voir la pièce |
| 10 | 61240358R | Tuyau | Disponible | Voir la pièce |
| 11 | 3035028R | Roulement | Disponible | Voir la pièce |
| 11 | 3035028R | Roulement | Disponible | Voir la pièce |
| 11 | 3035028R | Roulement | Disponible | Voir la pièce |
| 11 | 3035028R | Roulement | Disponible | Voir la pièce |
| 11 | 3035028R | Roulement | Disponible | Voir la pièce |
| 12 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 12 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 12 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 12 | 3024010R | Bague seeger | Disponible | Voir la pièce |
| 13 | 61240123AR | Arbre | Disponible | Voir la pièce |
| 14 | 3024019R | Bague | Disponible | Voir la pièce |
| 15 | 61242034 | Kit engranages | Disponible | Voir la pièce |
| 15 | 61242034 | Kit engranages | Disponible | Voir la pièce |
| 16 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 16 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 17 | 3035002 | Roulement | Disponible | Voir la pièce |
| 18 | 61240120R | Arbre | Disponible | Voir la pièce |
| 19 | 3960123R | Vis | Disponible | Voir la pièce |
| 19 | 3960123R | Vis | Disponible | Voir la pièce |
| 19 | 3960123R | Vis | Disponible | Voir la pièce |
| 19 | 3960123R | Vis | Disponible | Voir la pièce |
| 19 | 3960123R | Vis | Disponible | Voir la pièce |
| 20 | 61240298R | Bague | Disponible | Voir la pièce |
| 21 | 094000097 | Vis | Disponible | Voir la pièce |
| 22 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 23 | 094000251 | Ecrou | Disponible | Voir la pièce |
| 23 | 094000251 | Ecrou | Disponible | Voir la pièce |
| 24 | 61242037 | Boite compl. | Disponible | Voir la pièce |
| 25 | 61240149AR | Sélecteur | Disponible | Voir la pièce |
| 26 | 3914002 | Ecrou | Disponible | Voir la pièce |
| 27 | 61240147R | Poignee | Disponible | Voir la pièce |
| 28 | 61240152R | Flasque | Disponible | Voir la pièce |
| 29 | 61240151R | Ressort | Disponible | Voir la pièce |
| 30 | 61240148R | Pivot | Disponible | Voir la pièce |
| 31 | 61242038 | Boite et couvercle | Disponible | Voir la pièce |
| 32 | 3801026R | Pivot | Disponible | Voir la pièce |
| 33 | 61240139R | Vis | Disponible | Voir la pièce |
| 34 | 3801015R | Vis | Disponible | Voir la pièce |
| 35 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 36 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 37 | 61240144R | Vis | Disponible | Voir la pièce |
| 38 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 39 | 61240121R | Came | Disponible | Voir la pièce |
| 39 | 61240121R | Came | Disponible | Voir la pièce |
| 40 | 61240265AR | Groupe lames | Disponible | Voir la pièce |
| 41 | 61240126R | Couvercle | Disponible | Voir la pièce |
| 42 | 61240145R | Joint | Disponible | Voir la pièce |
| 43 | 61240140R | Rondelle | Disponible | Voir la pièce |
| 44 | 61240323R | Protection | Disponible | Voir la pièce |
| 45 | 61240150R | Poignée | Disponible | Voir la pièce |
| 46 | 61240115 | Jeu coussinet | Disponible | Voir la pièce |
