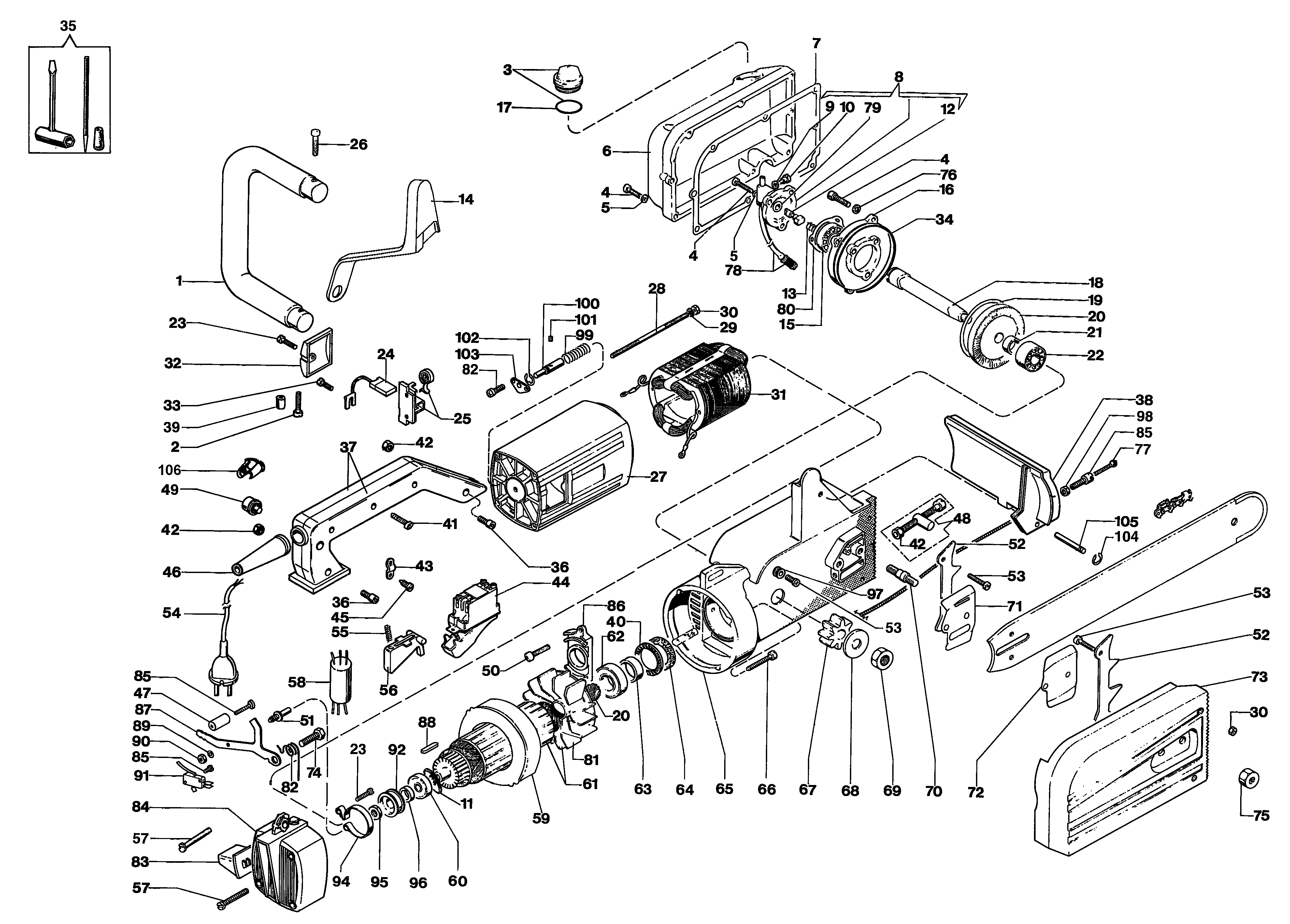

Vue Éclatée E 300 F
Retrouvez les pièces détachées, références et repères disponibles pour E 300 F.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 012000023 | Poignee | Disponible | Voir la pièce |
| 2 | 3801027R | Vis | Disponible | Voir la pièce |
| 3 | 004000252 | Bouchon | Disponible | Voir la pièce |
| 4 | 006000369 | Vis | Disponible | Voir la pièce |
| 4 | 006000369 | Vis | Disponible | Voir la pièce |
| 4 | 006000369 | Vis | Disponible | Voir la pièce |
| 5 | 012000010 | Rondelle | Disponible | Voir la pièce |
| 5 | 012000010 | Rondelle | Disponible | Voir la pièce |
| 6 | 012000007 | Couvercle | Disponible | Voir la pièce |
| 7 | 012000008 | Joint | Disponible | Voir la pièce |
| 8 | 012000101 | Pompe huile | Disponible | Voir la pièce |
| 9 | 012000022 | Rondelle | Disponible | Voir la pièce |
| 10 | 012000011 | Vis | Disponible | Voir la pièce |
| 11 | 012000166 | Bague | Disponible | Voir la pièce |
| 12 | 012000013 | Piston de pompe | Disponible | Voir la pièce |
| 13 | 012000014 | Ressort | Disponible | Voir la pièce |
| 14 | 012000172 | Protection | Disponible | Voir la pièce |
| 15 | 3035018 | Roulement | Disponible | Voir la pièce |
| 16 | 012000067 | Support | Disponible | Voir la pièce |
| 17 | 094500054R | Joint | Disponible | Voir la pièce |
| 18 | 012000017 | Arbre | Disponible | Voir la pièce |
| 19 | 012000019 | Entretoise | Disponible | Voir la pièce |
| 20 | 012000121 | Engranages | Disponible | Voir la pièce |
| 20 | 012000121 | Engranages | Disponible | Voir la pièce |
| 21 | 012000070 | Entretoise | Disponible | Voir la pièce |
| 22 | 3035042R | Roulement | Disponible | Voir la pièce |
| 23 | 012000093 | Vis | Disponible | Voir la pièce |
| 23 | 012000093 | Vis | Disponible | Voir la pièce |
| 24 | 012000071 | Charbon | Disponible | Voir la pièce |
| 25 | 012000072 | Support | Disponible | Voir la pièce |
| 26 | 005100906AR | Vis | Disponible | Voir la pièce |
| 27 | 012000163 | Boite moteur | Disponible | Voir la pièce |
| 28 | 012000005 | Goujon | Disponible | Voir la pièce |
| 29 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 30 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 30 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 31 | 012000004 | Stateur | Disponible | Voir la pièce |
| 32 | 012000024 | Support charbon | Disponible | Voir la pièce |
| 33 | 3908003 | Vis | Disponible | Voir la pièce |
| 34 | 012000080 | Bague or | Disponible | Voir la pièce |
| 35 | 012000094 | Kit outils | Disponible | Voir la pièce |
| 36 | 099900195 | Vis | Disponible | Voir la pièce |
| 36 | 099900195 | Vis | Disponible | Voir la pièce |
| 37 | 012000161 | Poignee | Disponible | Voir la pièce |
| 38 | 012000134 | Protection | Disponible | Voir la pièce |
| 39 | 012000178 | Tuyau | Disponible | Voir la pièce |
| 40 | 020000050 | Rondelle | Disponible | Voir la pièce |
| 41 | 011200032 | Vis | Disponible | Voir la pièce |
| 42 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 42 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 42 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 43 | 012000033R | Plaquette | Disponible | Voir la pièce |
| 44 | 012000074 | Interrupteur | Disponible | Voir la pièce |
| 45 | 012000028 | Vis | Disponible | Voir la pièce |
| 46 | 012000031 | Passe-cable | Disponible | Voir la pièce |
| 47 | 012000155 | Entretoise | Disponible | Voir la pièce |
| 48 | 012000124 | Vis tension | Disponible | Voir la pièce |
| 49 | 012000108 | Dijoncteur ther | Disponible | Voir la pièce |
| 50 | 006000624 | Vis | Disponible | Voir la pièce |
| 51 | 012000144 | Pivot | Disponible | Voir la pièce |
| 52 | 005000093 | Griffe | Disponible | Voir la pièce |
| 52 | 005000093 | Griffe | Disponible | Voir la pièce |
| 53 | 011200019 | Vis | Disponible | Voir la pièce |
| 53 | 011200019 | Vis | Disponible | Voir la pièce |
| 53 | 011200019 | Vis | Disponible | Voir la pièce |
| 54 | 012000175 | Cable | Disponible | Voir la pièce |
| 55 | 012000035 | Ressort | Disponible | Voir la pièce |
| 56 | 012000075 | Levier | Disponible | Voir la pièce |
| 57 | 004000446 | Vis | Disponible | Voir la pièce |
| 57 | 004000446 | Vis | Disponible | Voir la pièce |
| 58 | 012000037A | Condensateur | Disponible | Voir la pièce |
| 59 | 012000038 | Carter | Disponible | Voir la pièce |
| 60 | 094000006R | Roulement | Disponible | Voir la pièce |
| 61 | 012000162 | Rotor (complet) | Disponible | Voir la pièce |
| 62 | 012000041R | Roulement | Disponible | Voir la pièce |
| 63 | 012000078 | Bague | Disponible | Voir la pièce |
| 64 | 020000049 | Feutre | Disponible | Voir la pièce |
| 65 | 012000158 | Boite engrenage | Disponible | Voir la pièce |
| 66 | 012000044 | Vis | Disponible | Voir la pièce |
| 67 | 012000045 | Pignon | Disponible | Voir la pièce |
| 68 | 012000046 | Rondelle | Disponible | Voir la pièce |
| 69 | 006000167 | Ecrou | Disponible | Voir la pièce |
| 70 | 005000086R | Goujon | Disponible | Voir la pièce |
| 71 | 005000087R | Bride | Disponible | Voir la pièce |
| 72 | 005000088R | Bride | Disponible | Voir la pièce |
| 73 | 012000176 | Carter chaine | Disponible | Voir la pièce |
| 74 | 012000143 | Pivot | Disponible | Voir la pièce |
| 75 | 50010148R | Ecrou | Disponible | Voir la pièce |
| 76 | 3033074 | Rondelle | Disponible | Voir la pièce |
| 77 | 012000146 | Cable | Disponible | Voir la pièce |
| 78 | 028400023 | Filtre huile | Disponible | Voir la pièce |
| 79 | 012000012 | Bague | Disponible | Voir la pièce |
| 80 | 012000068 | Joint | Disponible | Voir la pièce |
| 81 | 012000177 | Ventilateur | Disponible | Voir la pièce |
| 82 | 012000142 | Ressort | Disponible | Voir la pièce |
| 82 | 012000142 | Ressort | Disponible | Voir la pièce |
| 83 | 012000136 | Pommeau | Disponible | Voir la pièce |
| 84 | 012000135 | Frein | Disponible | Voir la pièce |
| 85 | 012000145 | Regulateur | Disponible | Voir la pièce |
| 85 | 012000145 | Regulateur | Disponible | Voir la pièce |
| 85 | 012000145 | Regulateur | Disponible | Voir la pièce |
| 86 | 012000081 | Couvercle | Disponible | Voir la pièce |
| 87 | 012000138 | Levier | Disponible | Voir la pièce |
| 88 | 012000141 | Clavette | Disponible | Voir la pièce |
| 89 | 006000103 | Rondelle | Disponible | Voir la pièce |
| 90 | 3914002 | Ecrou | Disponible | Voir la pièce |
| 91 | 012000154 | Interrupteur | Disponible | Voir la pièce |
| 92 | 012000139 | Disque | Disponible | Voir la pièce |
| 94 | 012000137 | Bande de frein | Disponible | Voir la pièce |
| 95 | 3912011R | Ecrou | Disponible | Voir la pièce |
| 96 | 012000139 | Disque | Disponible | Voir la pièce |
| 97 | 012000157 | Bague | Disponible | Voir la pièce |
| 98 | 034000013R | Ecrou | Disponible | Voir la pièce |
| 99 | 012000149 | Ressort | Disponible | Voir la pièce |
| 100 | 012000148 | Pivot | Disponible | Voir la pièce |
| 101 | 012000151 | Vis | Disponible | Voir la pièce |
| 102 | 3026005R | Bague | Disponible | Voir la pièce |
| 103 | 012000150 | Flasque | Disponible | Voir la pièce |
| 104 | 3026004R | Bague | Non reliée | |
| 105 | 012000147 | Pivot | Disponible | Voir la pièce |
| 106 | 012000174 | Bande | Disponible | Voir la pièce |
