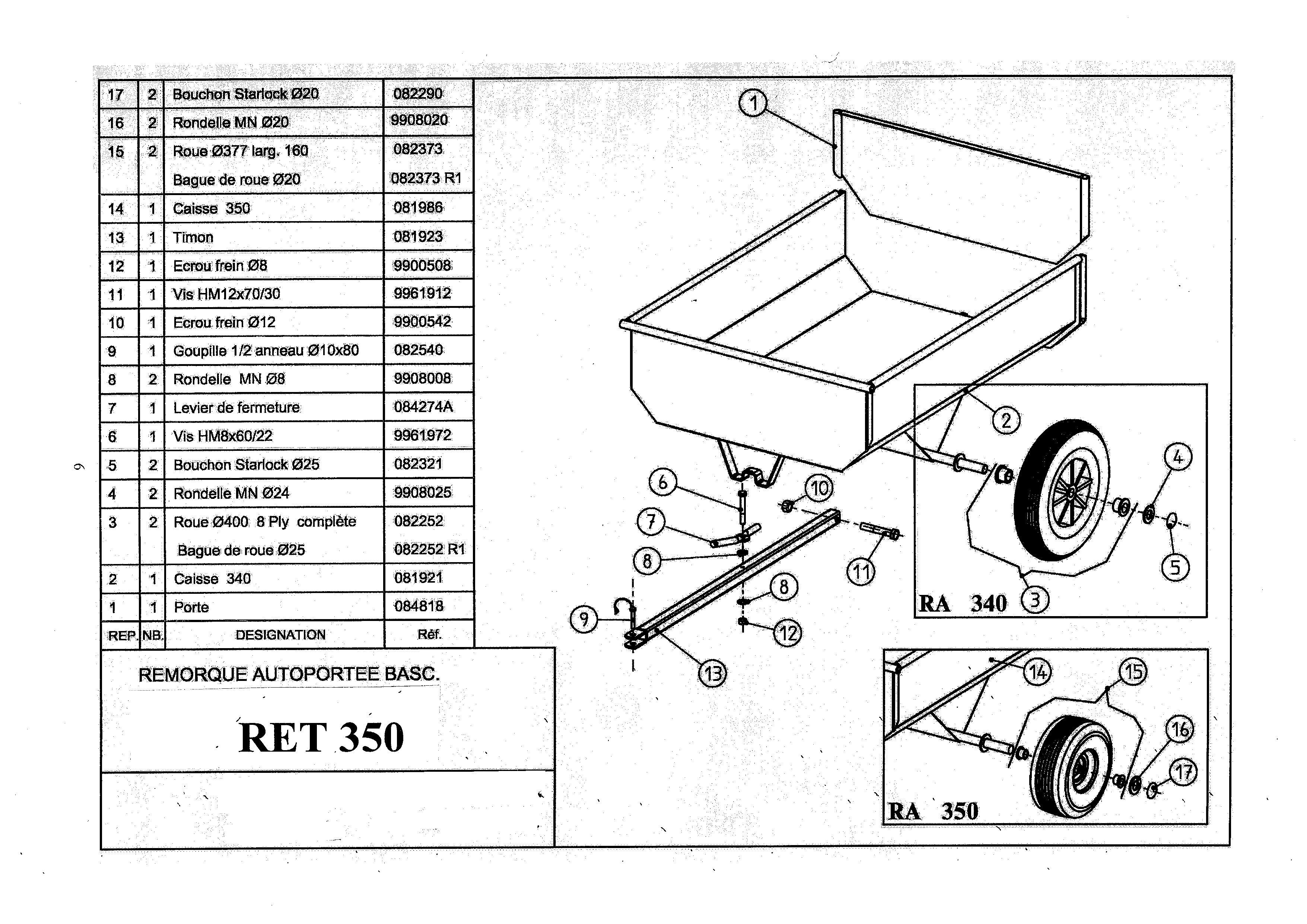

Vue Éclatée RET 350
Retrouvez les pièces détachées, références et repères disponibles pour RET 350.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 084818 | Porte | Disponible | Voir la pièce |
| 2 | - | N | Non reliée | |
| 3 | - | N | Non reliée | |
| 4 | - | N | Non reliée | |
| 5 | - | N | Non reliée | |
| 6 | 9961972 | Vis M8x60 | Disponible | Voir la pièce |
| 7 | 084274A | Levier de fermeture | Disponible | Voir la pièce |
| 8 | 9908008 | Rondelle D8 | Disponible | Voir la pièce |
| 8 | 9908008 | Rondelle D8 | Disponible | Voir la pièce |
| 9 | 082540 | Goupille D10X80 | Disponible | Voir la pièce |
| 10 | 9900542 | Ecrou frein | Disponible | Voir la pièce |
| 11 | 9961912 | Vis M12x70 | Disponible | Voir la pièce |
| 12 | 9900508 | Ecrou frein D8 | Disponible | Voir la pièce |
| 13 | 081923 | Timon | Disponible | Voir la pièce |
| 14 | 081986 | Caisse | Disponible | Voir la pièce |
| 15 | 082373 | Roue D377 | Disponible | Voir la pièce |
| 15 | 082373 R1 | Bague de roue D20 | Disponible | Voir la pièce |
| 16 | 9908020 | Rondelle | Disponible | Voir la pièce |
| 17 | 082290 | Bouchon | Disponible | Voir la pièce |
