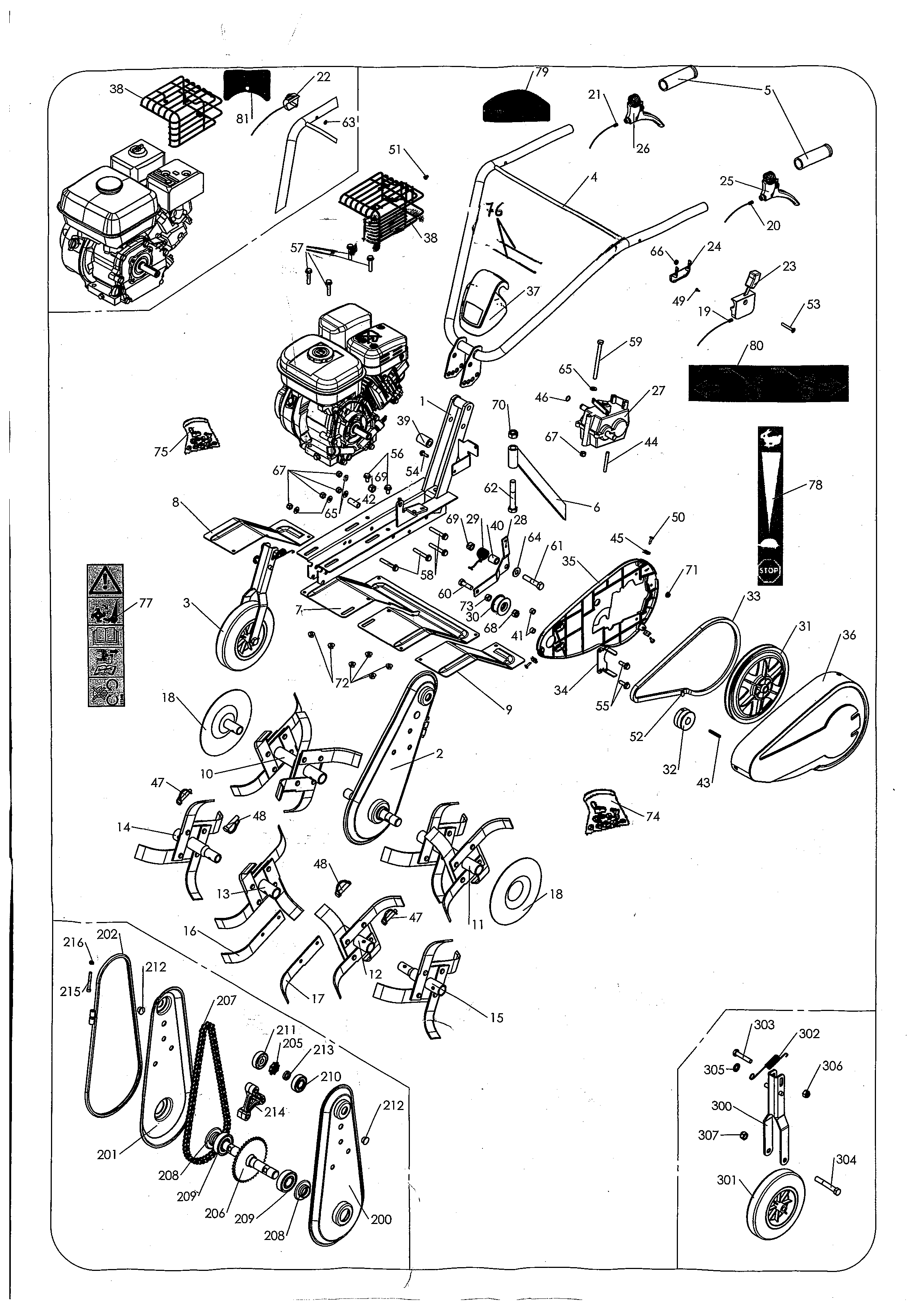

Vue Éclatée MH 4 PRO NM
Retrouvez les pièces détachées, références et repères disponibles pour MH 4 PRO NM.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3002070501 | Chassis | Disponible | Voir la pièce |
| 2 | 3001000028 | Demi carter | Disponible | Voir la pièce |
| 3 | 3001000031 | Roue | Disponible | Voir la pièce |
| 4 | 3002070502 | Guidon | Disponible | Voir la pièce |
| 5 | 0341000037 | Poignée | Non reliée | |
| 6 | 3002000302 | EPERON | Non reliée | |
| 7 | 3002000507 | TOLE PROTECTION CENTRALE | Non reliée | |
| 8 | 3002000501 | EXTENTION TOLE DROITE | Disponible | Voir la pièce |
| 9 | 3003000502 | Extenxion gauche | Disponible | Voir la pièce |
| 10 | 0320010021 | FRAISE ETOILE DOUBLE D | Non reliée | |
| 11 | 0320010022 | FRAISE ETOILE DOUBLE G | Non reliée | |
| 12 | 0320010014 | FRAISE DEPART SIMPLE G | Non reliée | |
| 13 | 0320010013 | FRAISE DEPART SIMPLE DTE | Non reliée | |
| 14 | 0320010015 | FRAISE ADD DTE | Non reliée | |
| 15 | 0320010016 | FRAISE ADD G | Non reliée | |
| 16 | 0001000020 | COUTEAU DROIT | Non reliée | |
| 17 | 0001000021 | COUTEAU GAUCHE | Non reliée | |
| 18 | 0320010001 | DISQUE PROTEGE PLANTE | Non reliée | |
| 18 | 0320010001 | DISQUE PROTEGE PLANTE | Non reliée | |
| 19 | 0308040003 | Câble de gaz Lg 1100 | Non reliée | |
| 19 | 0308040004 | Câble de gaz Lg 1135 | Non reliée | |
| 19 | 0308040005 | Câble de gaz Lg 1195 | Non reliée | |
| 19 | 0308040007 | Câble de gaz Lg 1210 | Disponible | Voir la pièce |
| 19 | 0308040008 | Câble de gaz Lg 1250 | Non reliée | |
| 20 | 0308010005 | Câble inversion vitesse | Non reliée | |
| 21 | 0308020043 | Câble embr. | Non reliée | |
| 22 | 0330012006 | INTERRUPTEUR | Disponible | Voir la pièce |
| 23 | 0307020003 | Manette gaz | Non reliée | |
| 24 | 0307020001 | Cache manette | Non reliée | |
| 25 | 0307010025 | Levier emb. | Non reliée | |
| 26 | 0307010020 | Levier | Non reliée | |
| 27 | 0306040001 | Inverseur | Disponible | Voir la pièce |
| 28 | 3002000104 | Levier embr. | Disponible | Voir la pièce |
| 29 | 0305020005 | Ressort | Disponible | Voir la pièce |
| 30 | 0341000003 | POULIE | Non reliée | |
| 31 | 0341000007 | POULIE | Disponible | Voir la pièce |
| 32 | 0306060021 | Poulie moteur D65 | Disponible | Voir la pièce |
| 33 | 0306030002 | COURROIE | Disponible | Voir la pièce |
| 33 | 0306030024 | Courroie A40 | Non reliée | |
| 34 | 0304000035 | GUIDE COURROIE | Non reliée | |
| 35 | 0340010055 | Cache intérieur | Disponible | Voir la pièce |
| 36 | 0340010049 | Capot courroie | Non reliée | |
| 37 | 0340010052 | Capot guidon | Non reliée | |
| 38 | 0330012003 | Grille echap.GX120/g=GX160 | Disponible | Voir la pièce |
| 38 | 0330012003 | Grille echap.GX120/g=GX160 | Disponible | Voir la pièce |
| 38 | 0330032001 | Grille echap. | Non reliée | |
| 38 | 0330032001 | Grille echap. | Non reliée | |
| 38 | 0330082002 | Grille echap.GT400 | Disponible | Voir la pièce |
| 38 | 0330082002 | Grille echap.GT400 | Disponible | Voir la pièce |
| 39 | 0302020005 | Entretoise | Disponible | Voir la pièce |
| 40 | 0302020020 | Entretoise | Disponible | Voir la pièce |
| 41 | 0302020010 | Entretoise | Disponible | Voir la pièce |
| 42 | 0302020015 | ENTRETOISE | Disponible | Voir la pièce |
| 43 | 0301040001 | CLAVETTE | Non reliée | |
| 44 | 0302010021 | AXE DE FIXATION POULIE | Disponible | Voir la pièce |
| 45 | 0301050001 | Clips | Non reliée | |
| 46 | 0301070001 | Circlip | Disponible | Voir la pièce |
| 47 | 0301010010 | Goupille | Non reliée | |
| 47 | 0301010010 | Goupille | Non reliée | |
| 48 | 0301010011 | Goupille | Disponible | Voir la pièce |
| 48 | 0301010011 | Goupille | Disponible | Voir la pièce |
| 49 | 0300090301 | Vis | Disponible | Voir la pièce |
| 50 | 0300080405 | VIS TOLE | Non reliée | |
| 51 | 0300080404 | Vis | Disponible | Voir la pièce |
| 52 | 0300040801 | VIS | Non reliée | |
| 53 | 0300030603 | Vis | Disponible | Voir la pièce |
| 54 | 0300010610 | VIS H | Disponible | Voir la pièce |
| 55 | 0300060503 | Vis | Disponible | Voir la pièce |
| 56 | 0300010815 | VIS | Non reliée | |
| 57 | 0300010817 | VIS | Disponible | Voir la pièce |
| 58 | 0300010837 | VIS | Non reliée | |
| 59 | 0300010804 | VIS-TH | Disponible | Voir la pièce |
| 60 | 0300011003 | VIS | Disponible | Voir la pièce |
| 61 | 0300011205 | Vis | Disponible | Voir la pièce |
| 62 | 0300011401 | VIS | Disponible | Voir la pièce |
| 63 | 0300400301 | RONDELLE | Disponible | Voir la pièce |
| 64 | 0300401201 | RONDELLE PLATE | Non reliée | |
| 65 | 0300400802 | RONDELLE PLATE | Disponible | Voir la pièce |
| 65 | 0300400802 | RONDELLE PLATE | Disponible | Voir la pièce |
| 66 | 0300210602 | ECROU FREIN | Non reliée | |
| 67 | 0300210802 | ECROU FREIN | Disponible | Voir la pièce |
| 67 | 0300210802 | ECROU FREIN | Disponible | Voir la pièce |
| 68 | 0300211001 | ECROU FREIN | Disponible | Voir la pièce |
| 69 | 0300211201 | ECROU | Non reliée | |
| 69 | 0300211201 | ECROU | Non reliée | |
| 70 | 0300211402 | ECROU | Disponible | Voir la pièce |
| 71 | 0300260601 | ECROU | Disponible | Voir la pièce |
| 72 | 0300260801 | ECROU | Disponible | Voir la pièce |
| 73 | 0300201002 | ECROU | Disponible | Voir la pièce |
| 74 | 0300000006 | SACHET VISSERIE | Disponible | Voir la pièce |
| 75 | 0300000008 | Pochette vis guidon | Disponible | Voir la pièce |
| 76 | 0301060003 | ATTACHE RILSAN | Non reliée | |
| 77 | 0503000036 | Etiquette "sécurité" | Disponible | Voir la pièce |
| 78 | 0503000045 | AUTOCOLLANT GAZ ARRET MOTEUR | Disponible | Voir la pièce |
| 79 | 0503000029 | Etiquette embr. | Disponible | Voir la pièce |
| 80 | 0503000032 | Etiquette "Mav-Mar" | Disponible | Voir la pièce |
| 81 | 0503000031 | AUTOCOLLANT MARCHE-ARRET | Disponible | Voir la pièce |
| 200 | 3002000313 | DEMI CARTER | Non reliée | |
| 201 | 3002000312 | DEMI CARTER | Non reliée | |
| 202 | 3002000506 | Jonc gris | Disponible | Voir la pièce |
| 205 | 0306050016 | PIGNON | Non reliée | |
| 206 | 0306050010 | ARBRE DE TRAVAIL | Non reliée | |
| 207 | 0306020022 | CHAINE | Non reliée | |
| 208 | 0341000027 | Joint carter | Disponible | Voir la pièce |
| 208 | 0341000027 | Joint carter | Disponible | Voir la pièce |
| 209 | 0306010020 | ROULEMENT | Non reliée | |
| 209 | 0306010020 | ROULEMENT | Non reliée | |
| 210 | 0306010015 | ROULEMENT | Disponible | Voir la pièce |
| 211 | 0306010016 | ROULEMENT | Disponible | Voir la pièce |
| 212 | 0341000014 | BOUCHON | Disponible | Voir la pièce |
| 212 | 0341000014 | BOUCHON | Disponible | Voir la pièce |
| 213 | 0302020009 | Entretoise | Disponible | Voir la pièce |
| 214 | 0341000001 | Entretoise | Disponible | Voir la pièce |
| 215 | 0300020607 | VIS | Disponible | Voir la pièce |
| 216 | 0300210602 | ECROU FREIN | Non reliée | |
| 300 | 3002000308 | SUPPORT | Non reliée | |
| 301 | 0309000013 | ROUE | Disponible | Voir la pièce |
| 302 | 0305010002 | RESSORT | Non reliée | |
| 303 | 0300011007 | VIS | Disponible | Voir la pièce |
| 304 | 0300011206 | VIS | Disponible | Voir la pièce |
| 305 | 0300461001 | RONDELLE STARLOCK | Non reliée | |
| 306 | 0300211001 | ECROU FREIN | Disponible | Voir la pièce |
| 307 | 0300211201 | ECROU | Non reliée |
