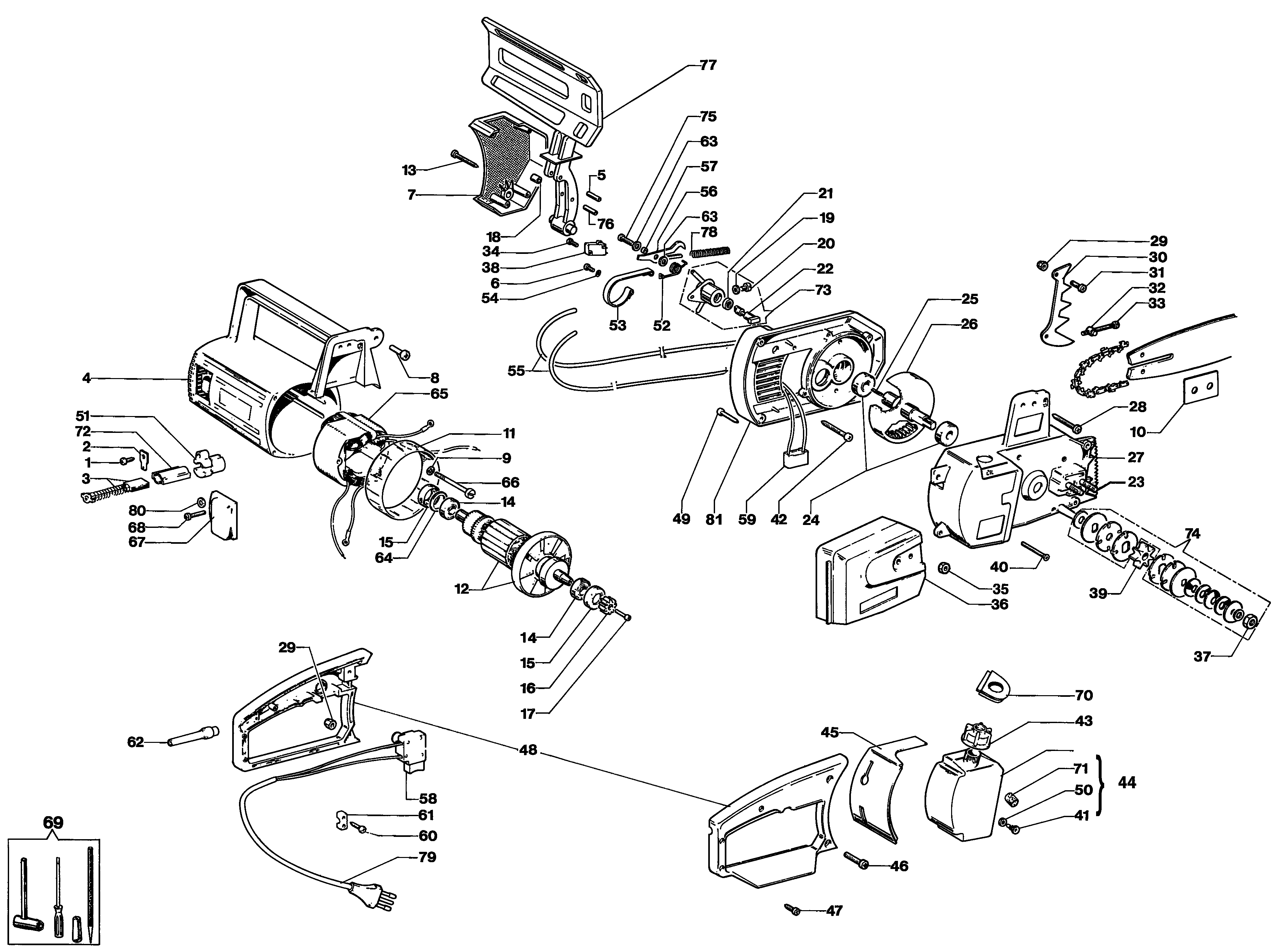

Vue Éclatée E 170 F
Retrouvez les pièces détachées, références et repères disponibles pour E 170 F.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 011500131 | Vis | Disponible | Voir la pièce |
| 2 | 011200051 | Plaquette | Disponible | Voir la pièce |
| 3 | 011200050 | Charbon | Disponible | Voir la pièce |
| 4 | 011400019 | Boite moteur | Disponible | Voir la pièce |
| 5 | 011400013 | Goupille | Disponible | Voir la pièce |
| 6 | 011400030 | Vis | Disponible | Voir la pièce |
| 7 | 011400002 | Carter | Disponible | Voir la pièce |
| 8 | 011200003 | Vis | Disponible | Voir la pièce |
| 9 | 011200104 | Rondelle | Disponible | Voir la pièce |
| 10 | 011200075 | Bride | Disponible | Voir la pièce |
| 11 | 011200004 | Bague | Disponible | Voir la pièce |
| 12 | 011400039 | Rotor (complet) | Disponible | Voir la pièce |
| 13 | 011400003 | Vis | Disponible | Voir la pièce |
| 14 | 3035008R | Roulement | Non reliée | |
| 14 | 3035008R | Roulement | Non reliée | |
| 15 | 011200005 | Carter embrague | Disponible | Voir la pièce |
| 15 | 011200005 | Carter embrague | Disponible | Voir la pièce |
| 16 | 011200009 | Pignon | Disponible | Voir la pièce |
| 17 | 011200010 | Vis | Disponible | Voir la pièce |
| 18 | 011400004 | Rouleau | Disponible | Voir la pièce |
| 19 | 012000022 | Rondelle | Disponible | Voir la pièce |
| 20 | 012000011 | Vis | Disponible | Voir la pièce |
| 21 | 012000012 | Bague | Disponible | Voir la pièce |
| 22 | 011200012 | Piston de pompe | Disponible | Voir la pièce |
| 23 | 094500141AR | Goujon | Disponible | Voir la pièce |
| 24 | 011200014R | Roulement | Disponible | Voir la pièce |
| 25 | 012000014 | Ressort | Disponible | Voir la pièce |
| 26 | 011200096 | Pignon | Disponible | Voir la pièce |
| 27 | 011200016 | Carter | Disponible | Voir la pièce |
| 28 | 011200018R | Vis | Disponible | Voir la pièce |
| 29 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 29 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 30 | 005000093 | Griffe | Disponible | Voir la pièce |
| 31 | 011200019 | Vis | Disponible | Voir la pièce |
| 32 | 011200020 | Vis tension | Disponible | Voir la pièce |
| 33 | 3908028 | Vis | Disponible | Voir la pièce |
| 34 | 011400018 | Vis | Disponible | Voir la pièce |
| 35 | 50010148R | Ecrou | Disponible | Voir la pièce |
| 36 | 011200022 | Carter chaine | Disponible | Voir la pièce |
| 37 | 006000167 | Ecrou | Disponible | Voir la pièce |
| 38 | 011400017 | Interrupteur | Disponible | Voir la pièce |
| 39 | 011200094 | Pignon | Disponible | Voir la pièce |
| 39 | 011200103 | Pignon | Disponible | Voir la pièce |
| 40 | 011200027 | Vis | Disponible | Voir la pièce |
| 41 | 011200028 | Vis | Disponible | Voir la pièce |
| 42 | 011200046 | Vis | Disponible | Voir la pièce |
| 43 | 011200053 | Bouchon | Disponible | Voir la pièce |
| 44 | 011200029 | Reservoir huile | Disponible | Voir la pièce |
| 45 | 011200030 | Protection | Disponible | Voir la pièce |
| 46 | 011200031 | Vis | Disponible | Voir la pièce |
| 47 | 011200032 | Vis | Disponible | Voir la pièce |
| 48 | 011200088 | Poignee | Disponible | Voir la pièce |
| 49 | 011200041 | Vis | Disponible | Voir la pièce |
| 50 | 006000003 | Ecrou | Disponible | Voir la pièce |
| 51 | 011200081 | Support charbon | Disponible | Voir la pièce |
| 52 | 011400006 | Ressort | Disponible | Voir la pièce |
| 53 | 011400005 | Bande de frein | Disponible | Voir la pièce |
| 54 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 55 | 011200045 | Tuyau | Disponible | Voir la pièce |
| 56 | 011400008 | Levier | Disponible | Voir la pièce |
| 57 | 011400010 | Entretoise | Disponible | Voir la pièce |
| 58 | 011400032 | Interrupteur | Disponible | Voir la pièce |
| 59 | 011200091 | Filtre | Disponible | Voir la pièce |
| 60 | 011200035R | Vis | Non reliée | |
| 61 | 012000033R | Plaquette | Disponible | Voir la pièce |
| 62 | 011200084A | Passe-cable | Disponible | Voir la pièce |
| 63 | 094500454 | Rondelle | Disponible | Voir la pièce |
| 63 | 094500454 | Rondelle | Disponible | Voir la pièce |
| 64 | 011200006 | Bague | Disponible | Voir la pièce |
| 65 | 011400039 | Rotor (complet) | Disponible | Voir la pièce |
| 66 | 011400027 | Vis | Disponible | Voir la pièce |
| 67 | 011200048 | Support charbon | Disponible | Voir la pièce |
| 68 | 011200049 | Vis | Disponible | Voir la pièce |
| 69 | 011200060 | Kit outils | Disponible | Voir la pièce |
| 70 | 011400037 | Joint | Disponible | Voir la pièce |
| 71 | 011400038 | Protection | Disponible | Voir la pièce |
| 72 | 011200095 | Support charbon | Disponible | Voir la pièce |
| 73 | 011400033 | Pompe huile | Disponible | Voir la pièce |
| 74 | 011400036 | Embrayage | Disponible | Voir la pièce |
| 75 | 093000139 | Vis | Disponible | Voir la pièce |
| 76 | 011400012 | Goupille | Disponible | Voir la pièce |
| 77 | 011400001 | Protection | Disponible | Voir la pièce |
| 78 | 011400007 | Ressort | Disponible | Voir la pièce |
| 79 | 011200077 | Cable | Disponible | Voir la pièce |
| 80 | 3916003R | Rondelle | Disponible | Voir la pièce |
| 81 | 011400016 | Carter | Disponible | Voir la pièce |
