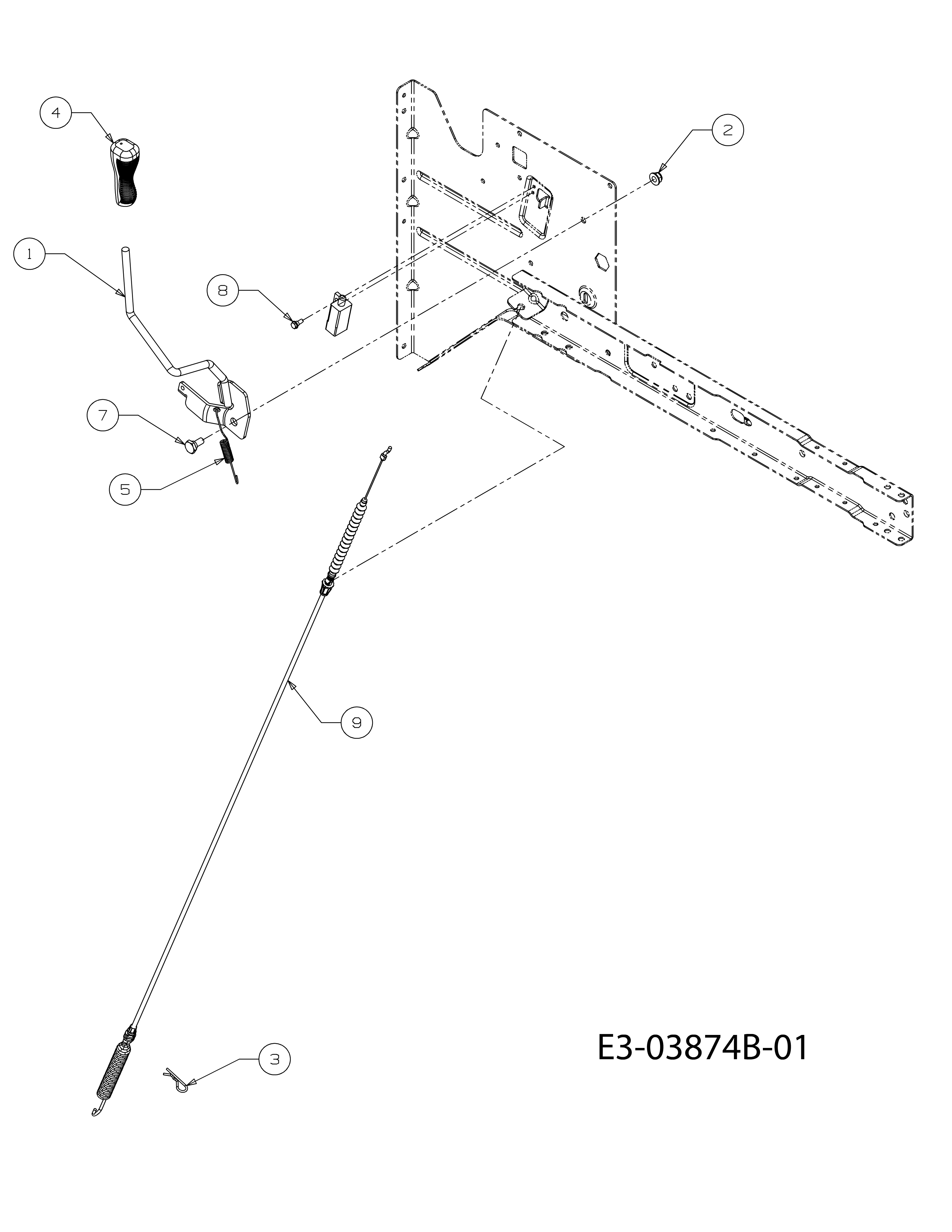

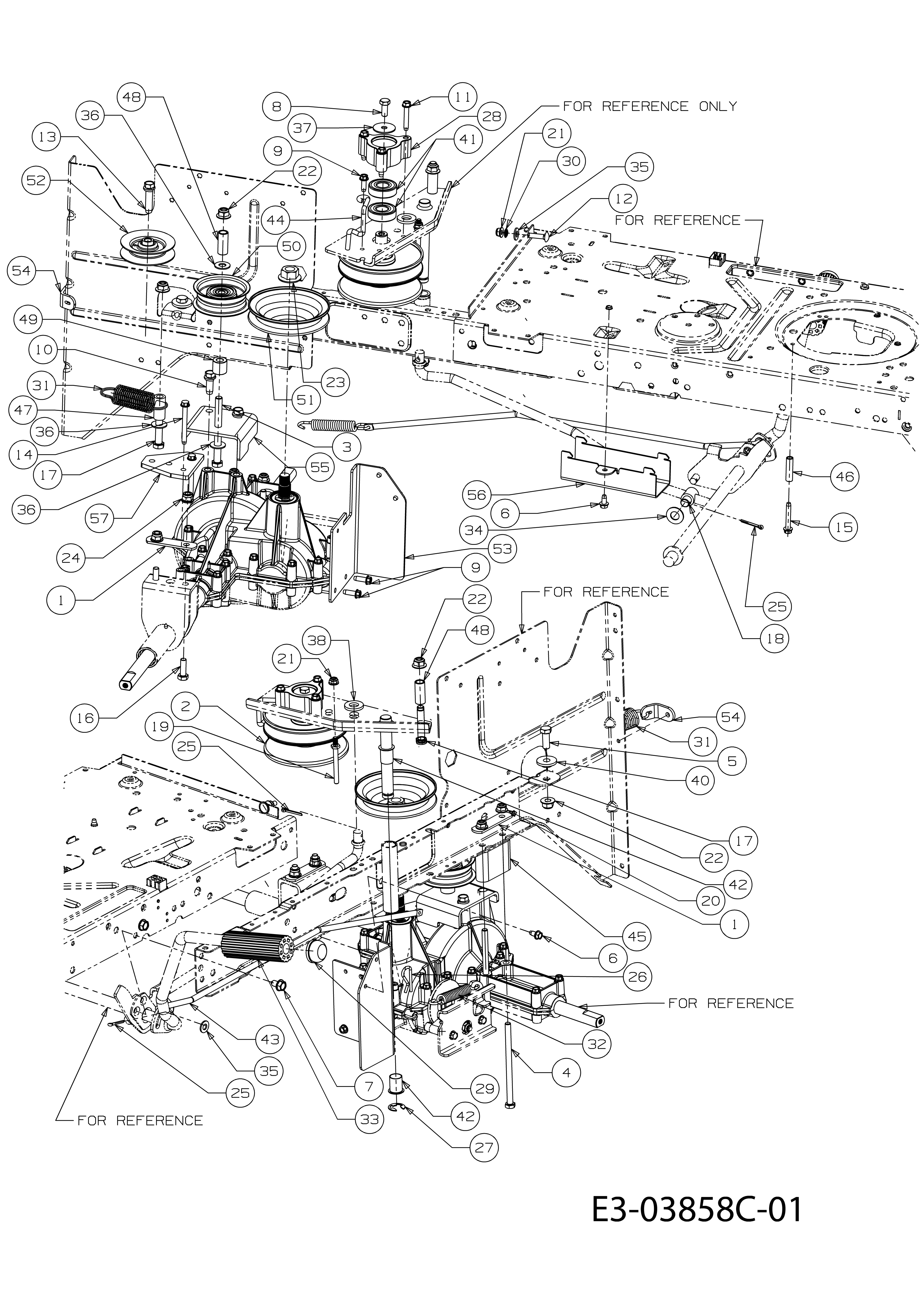

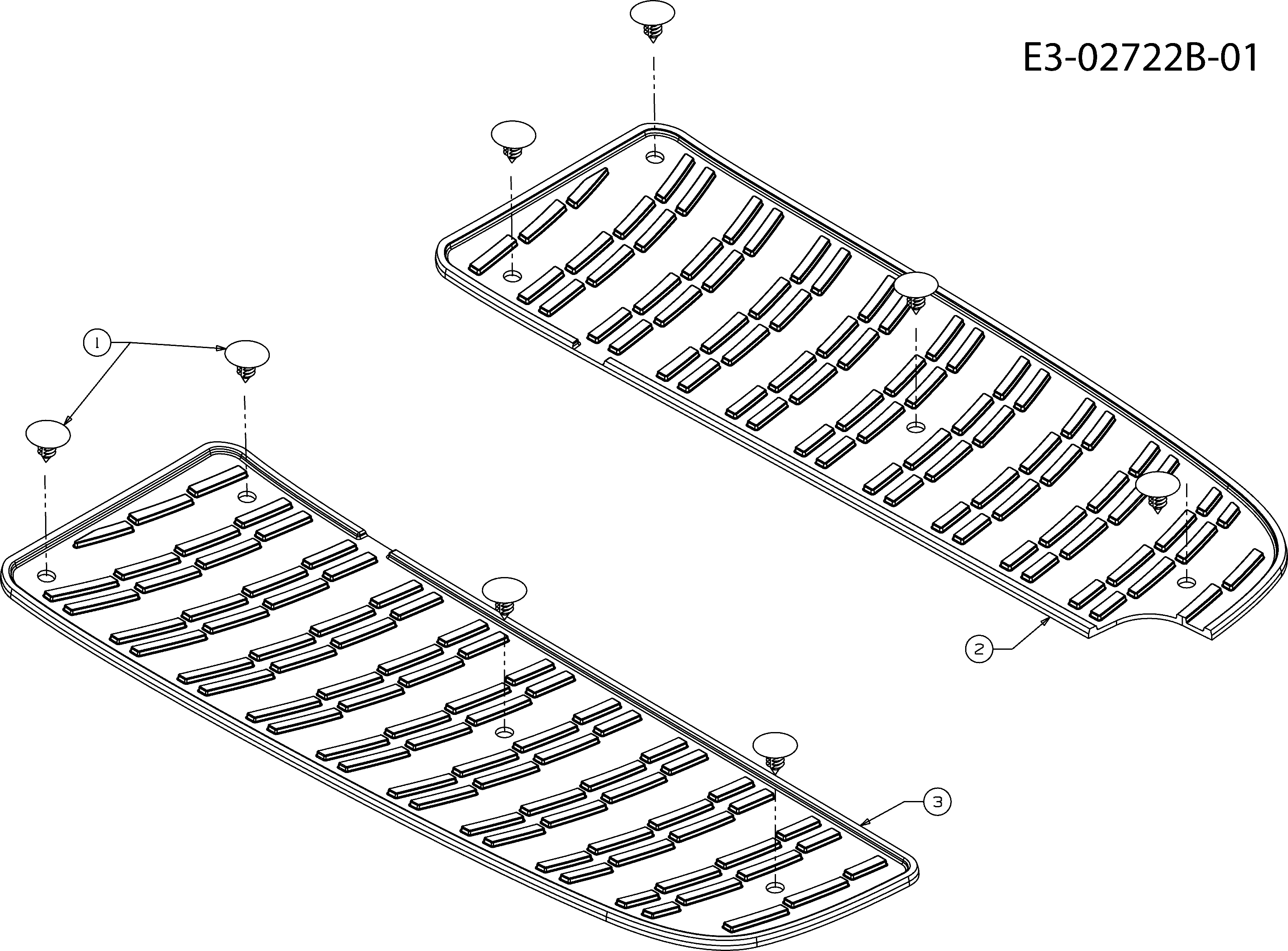

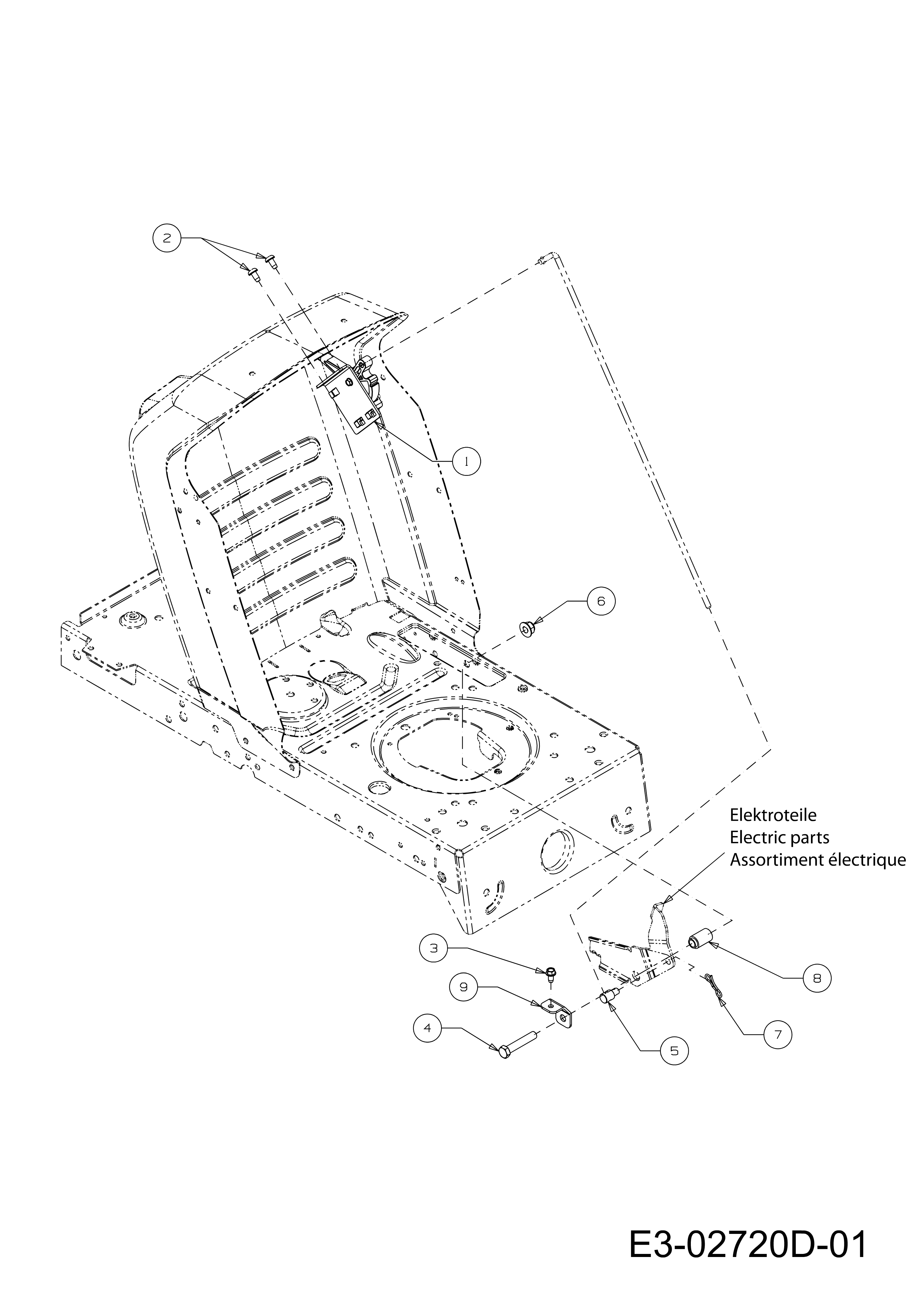

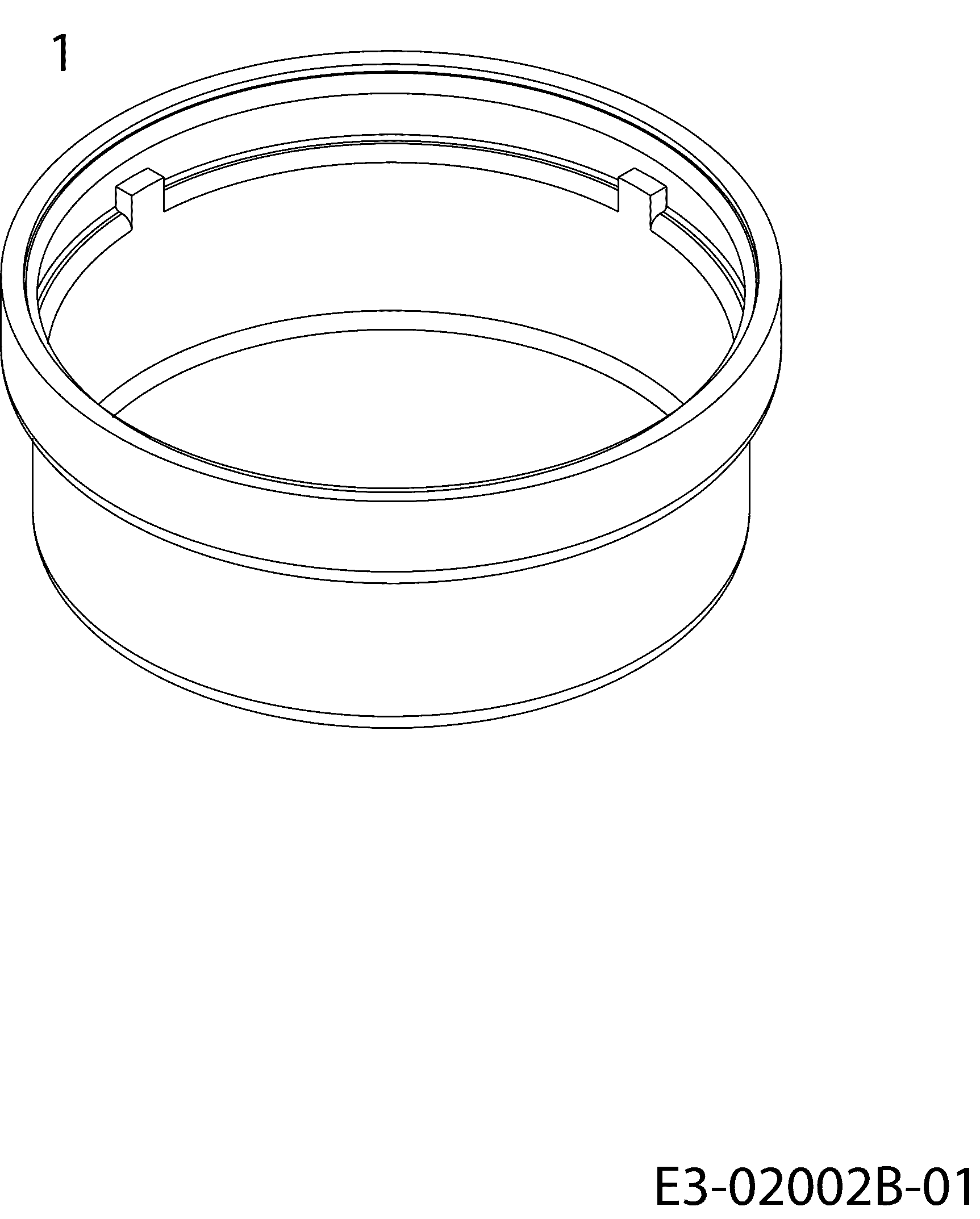

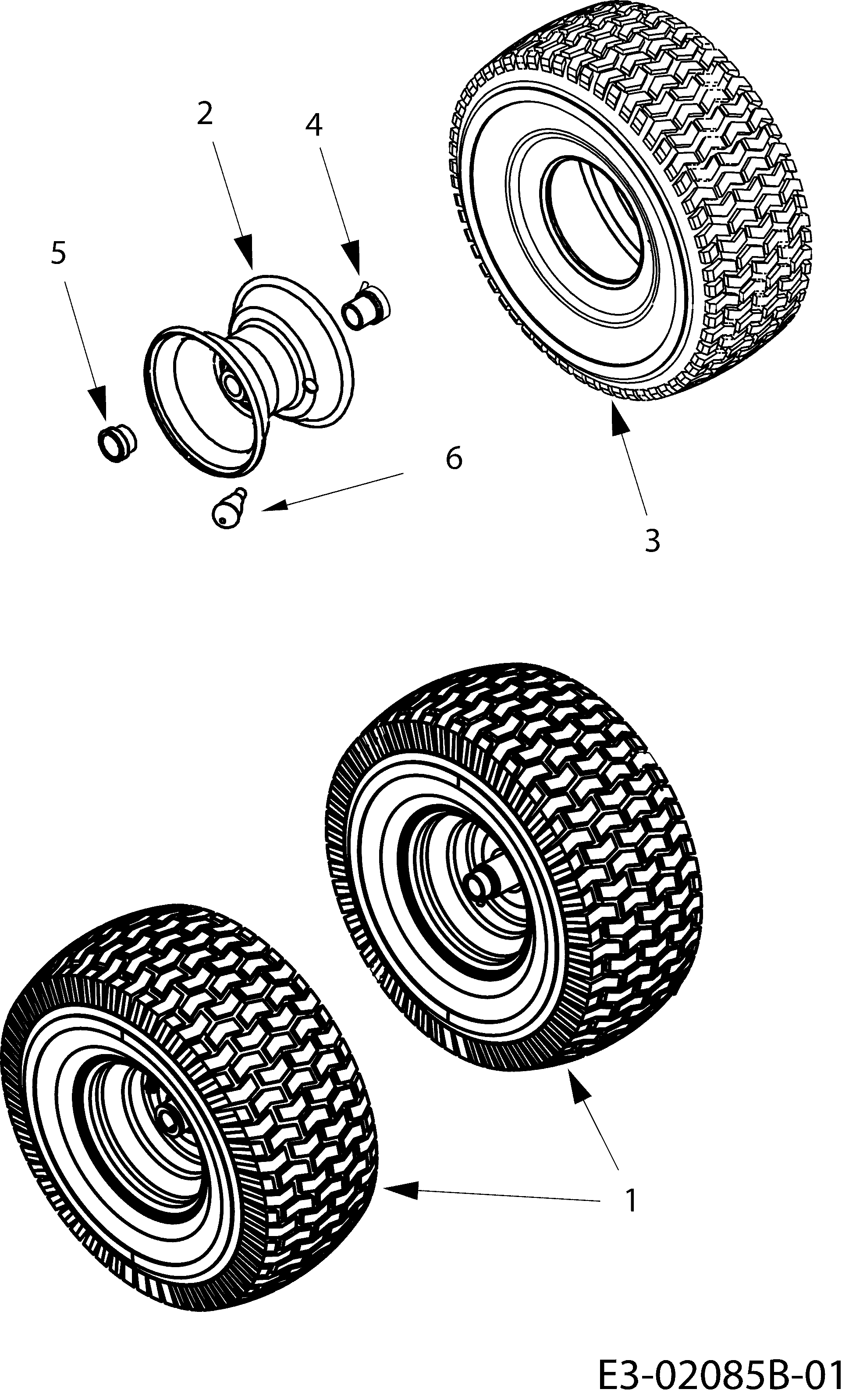

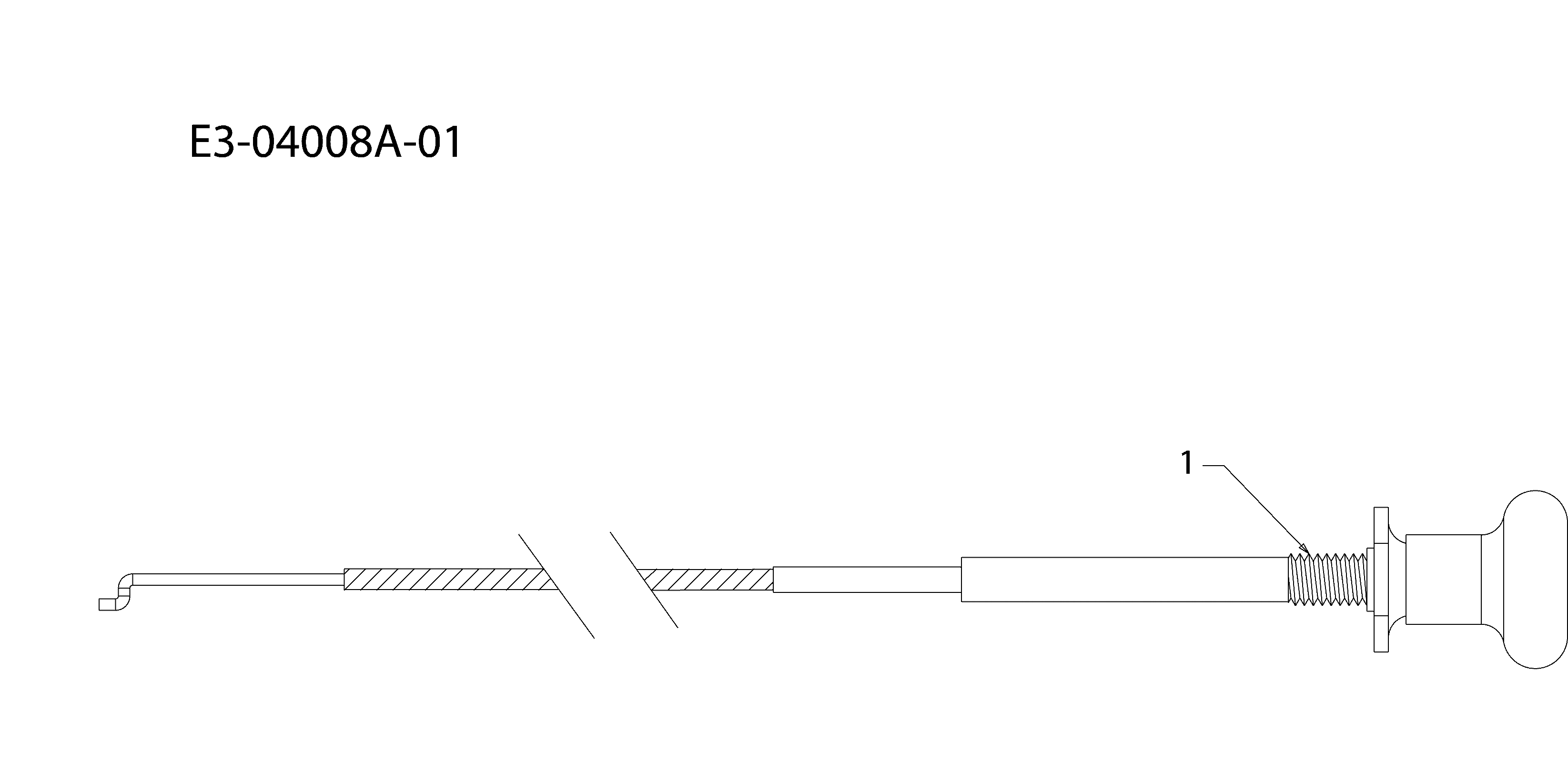

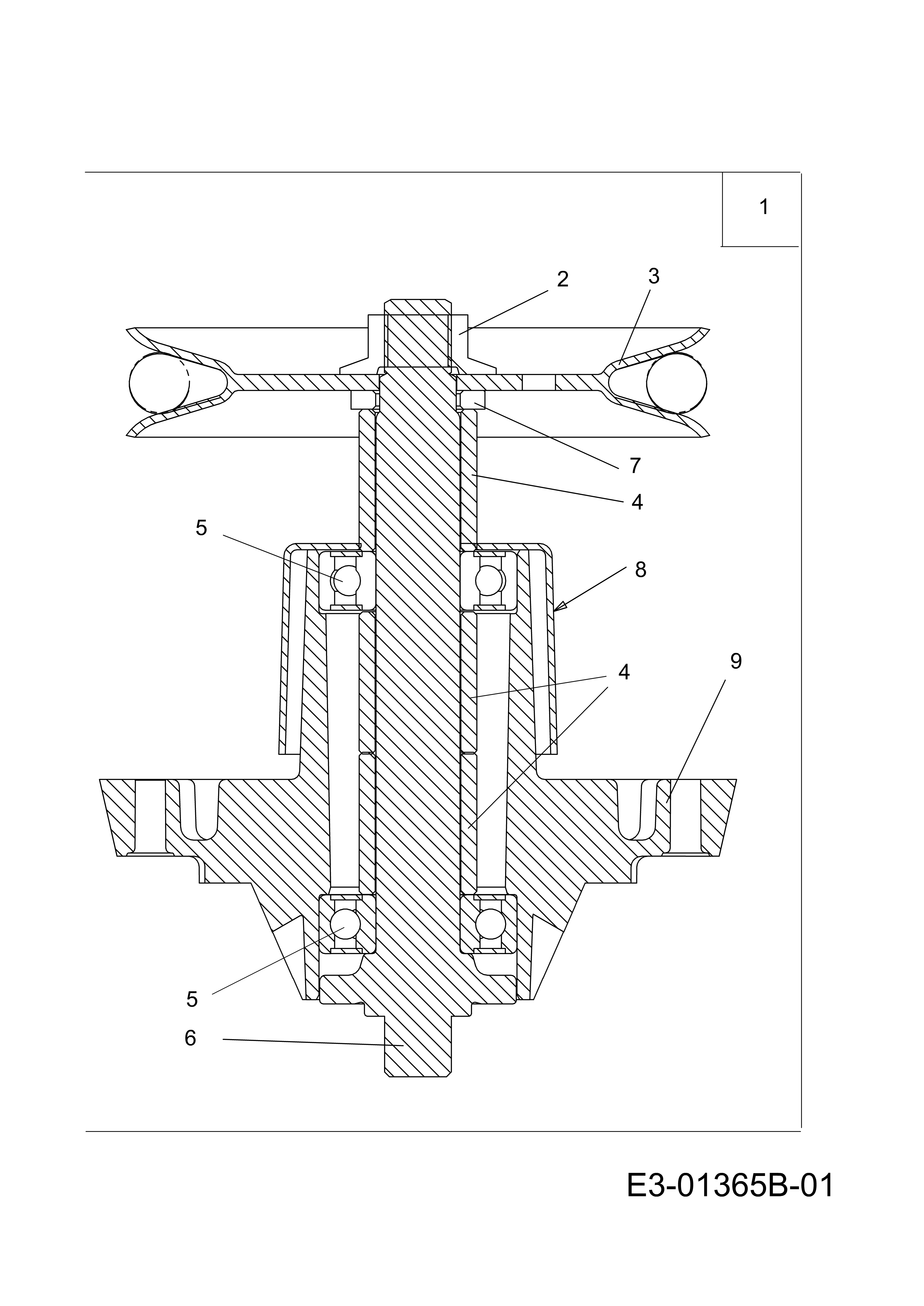

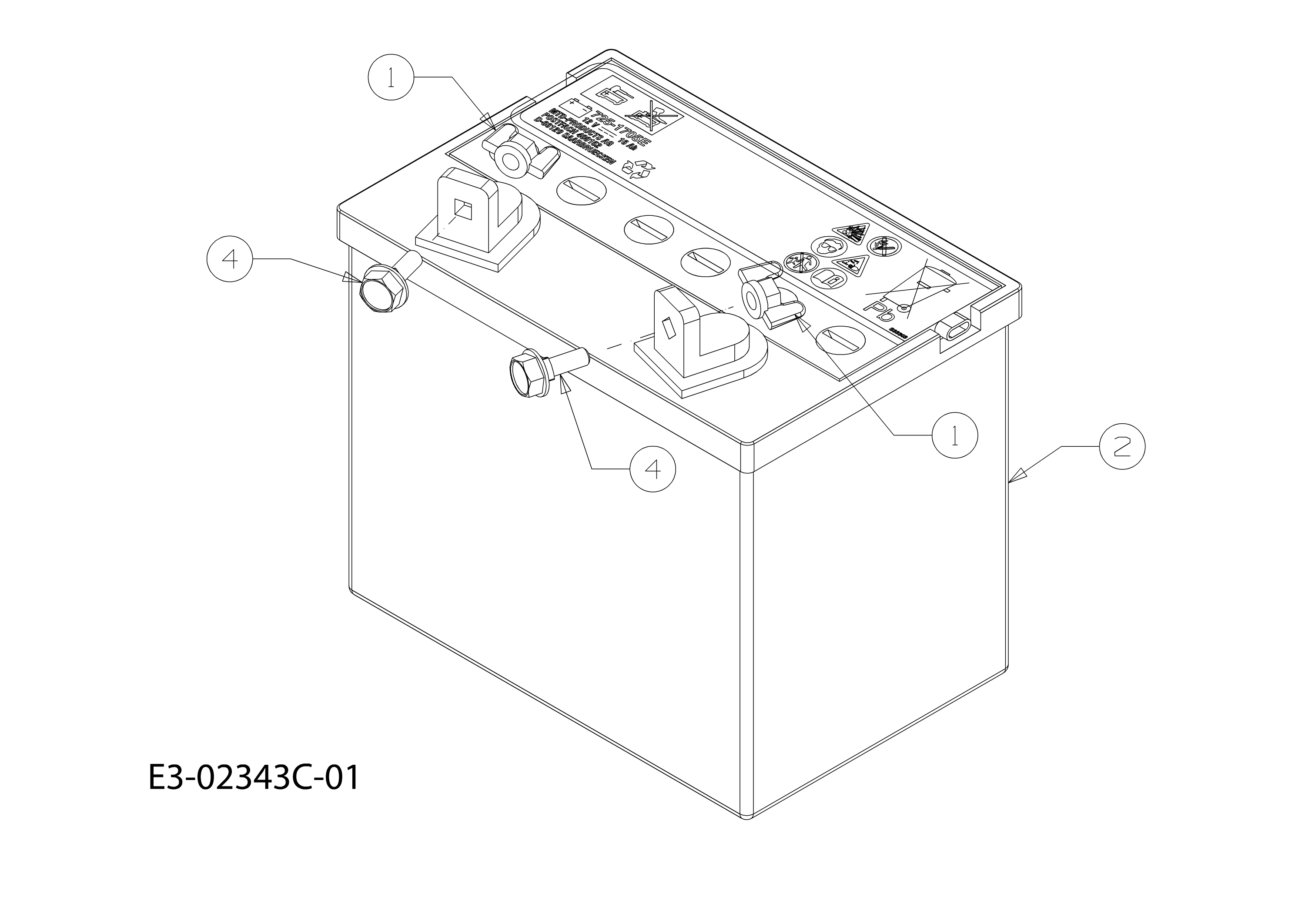

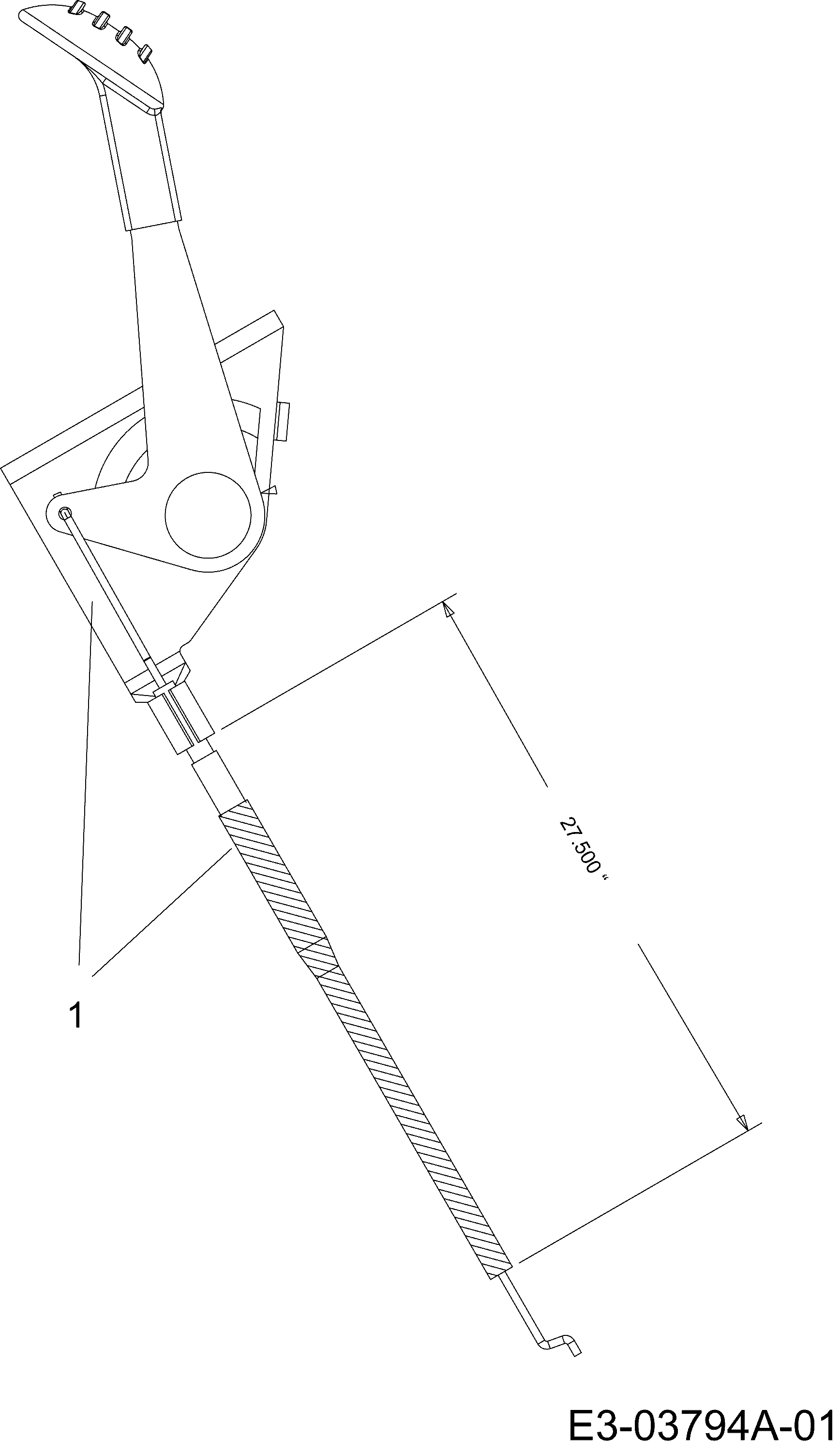

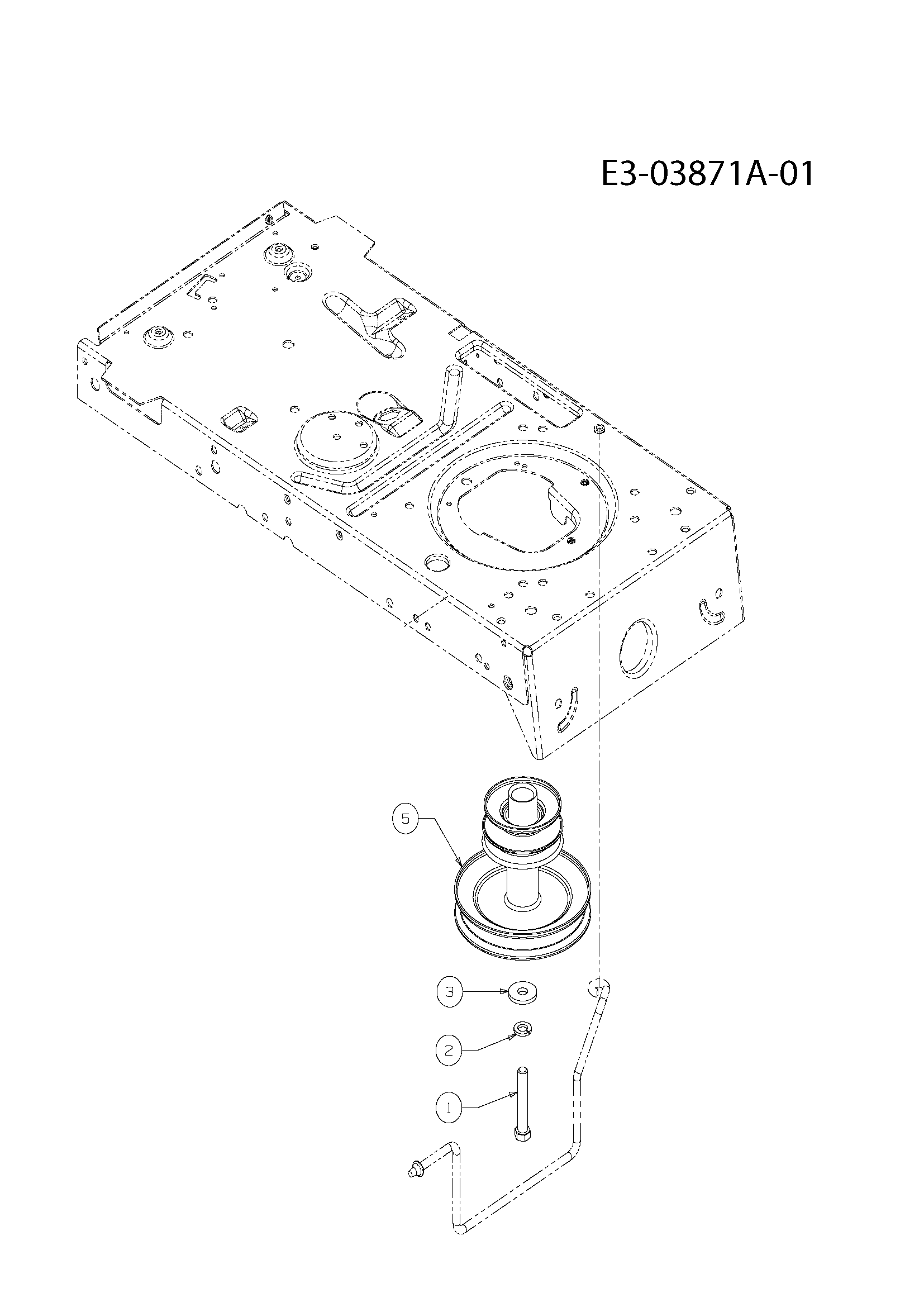

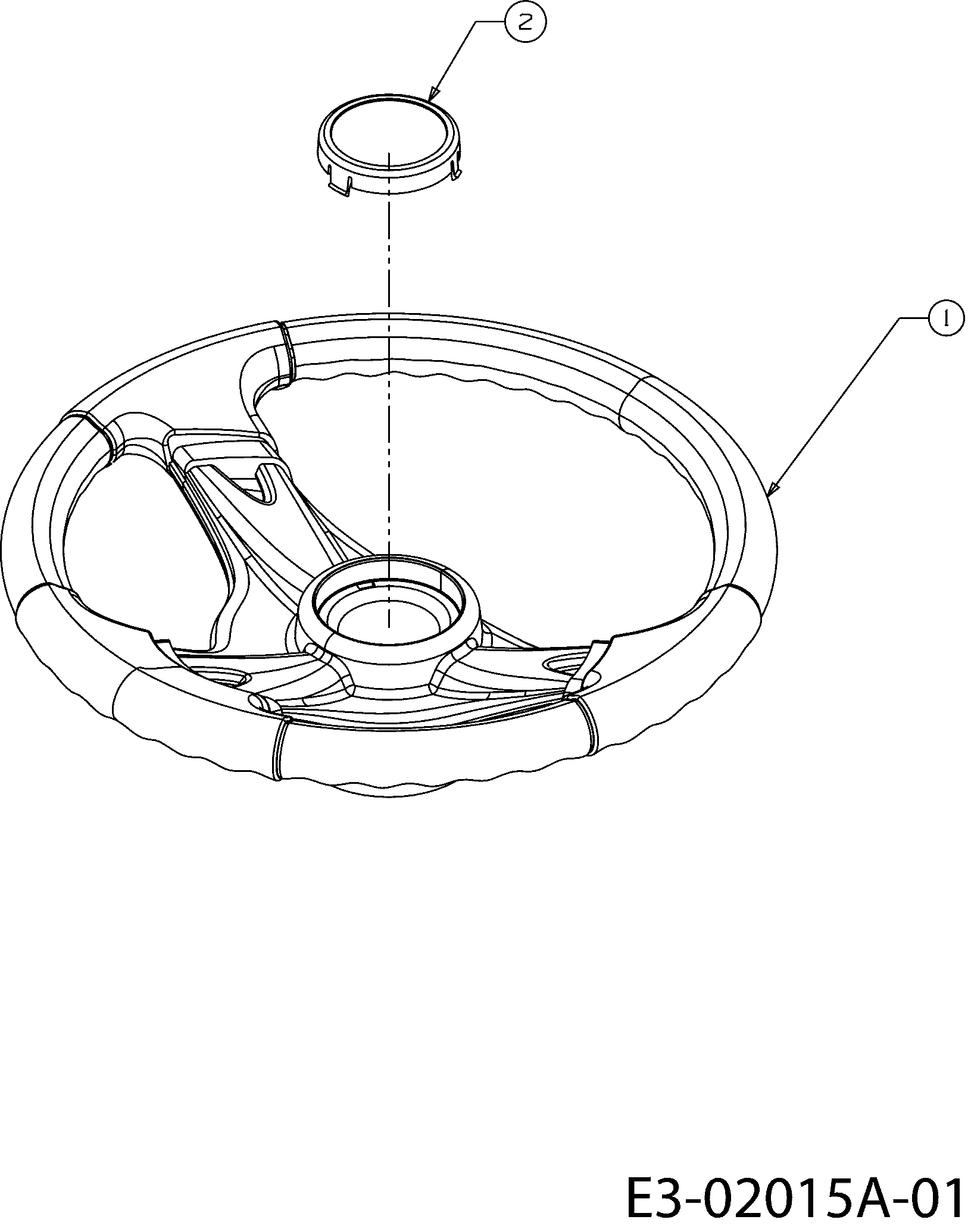

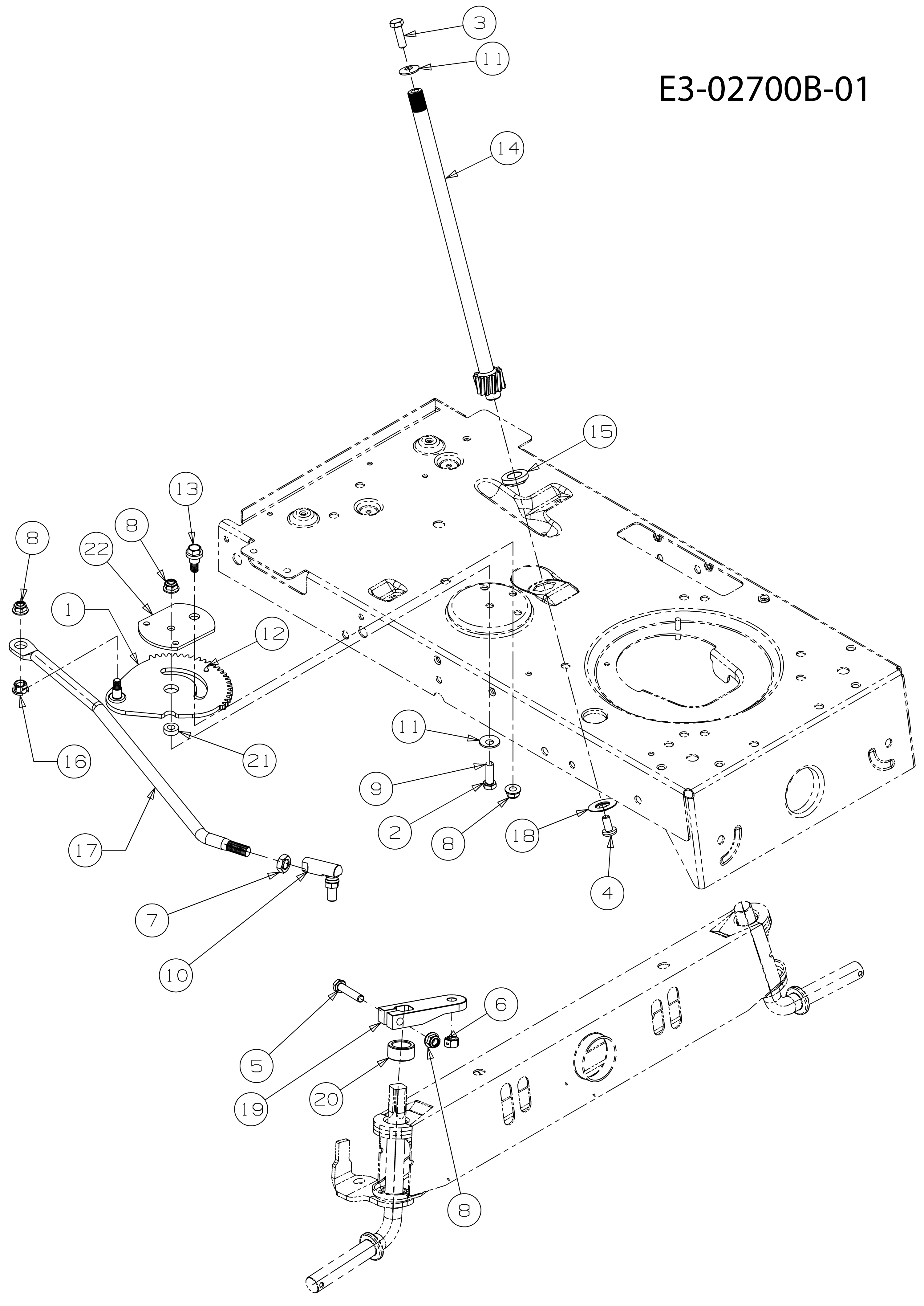

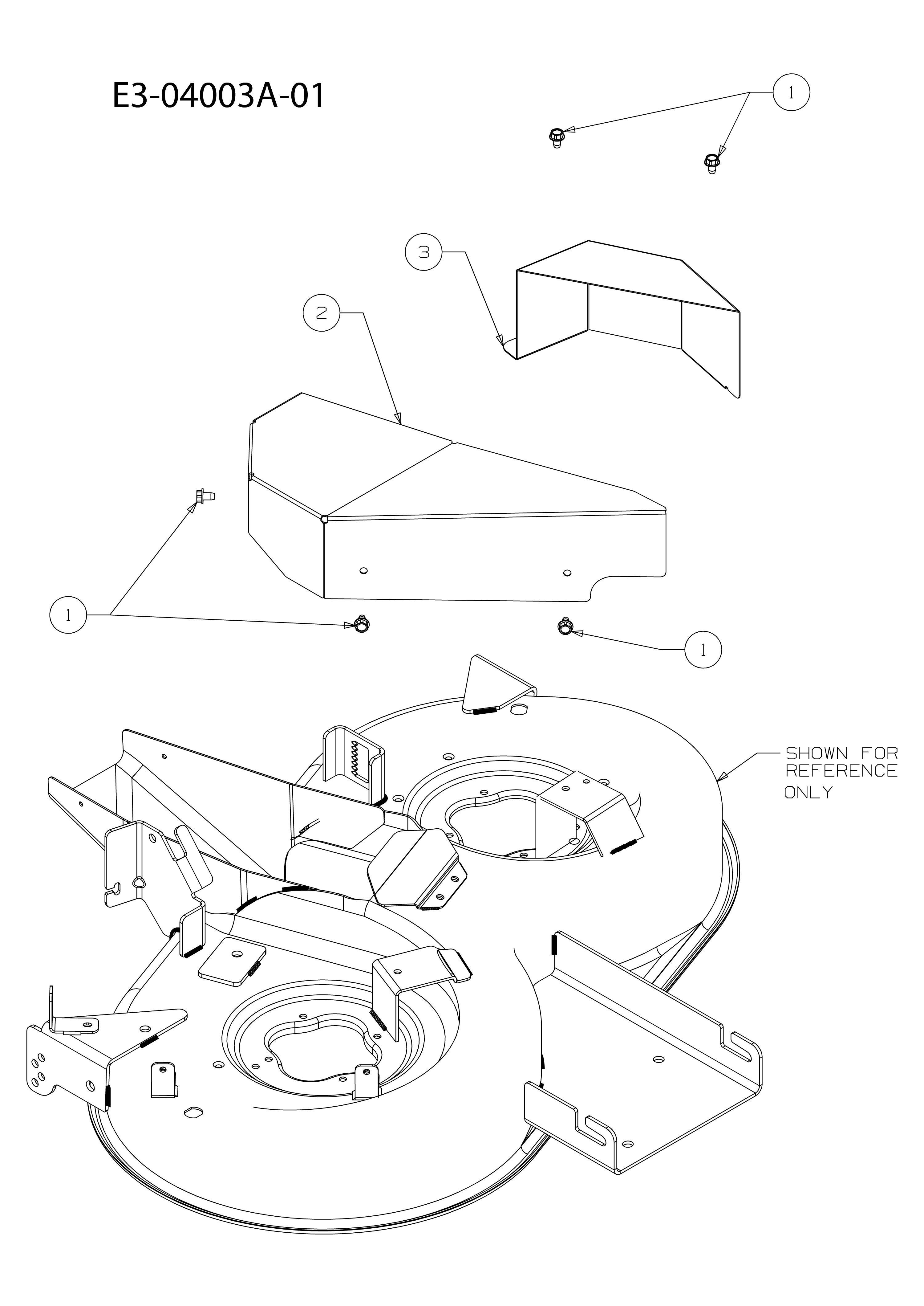

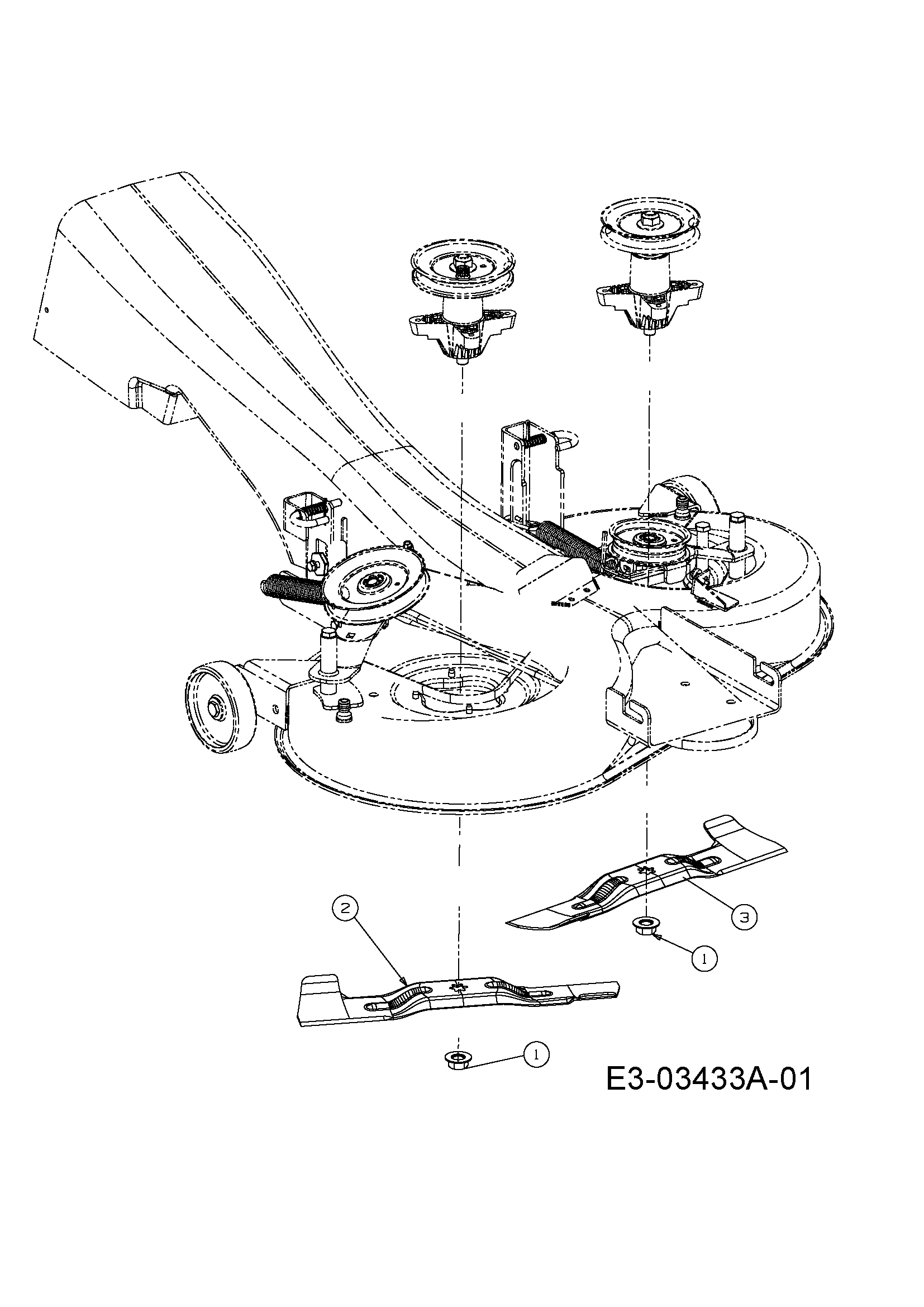

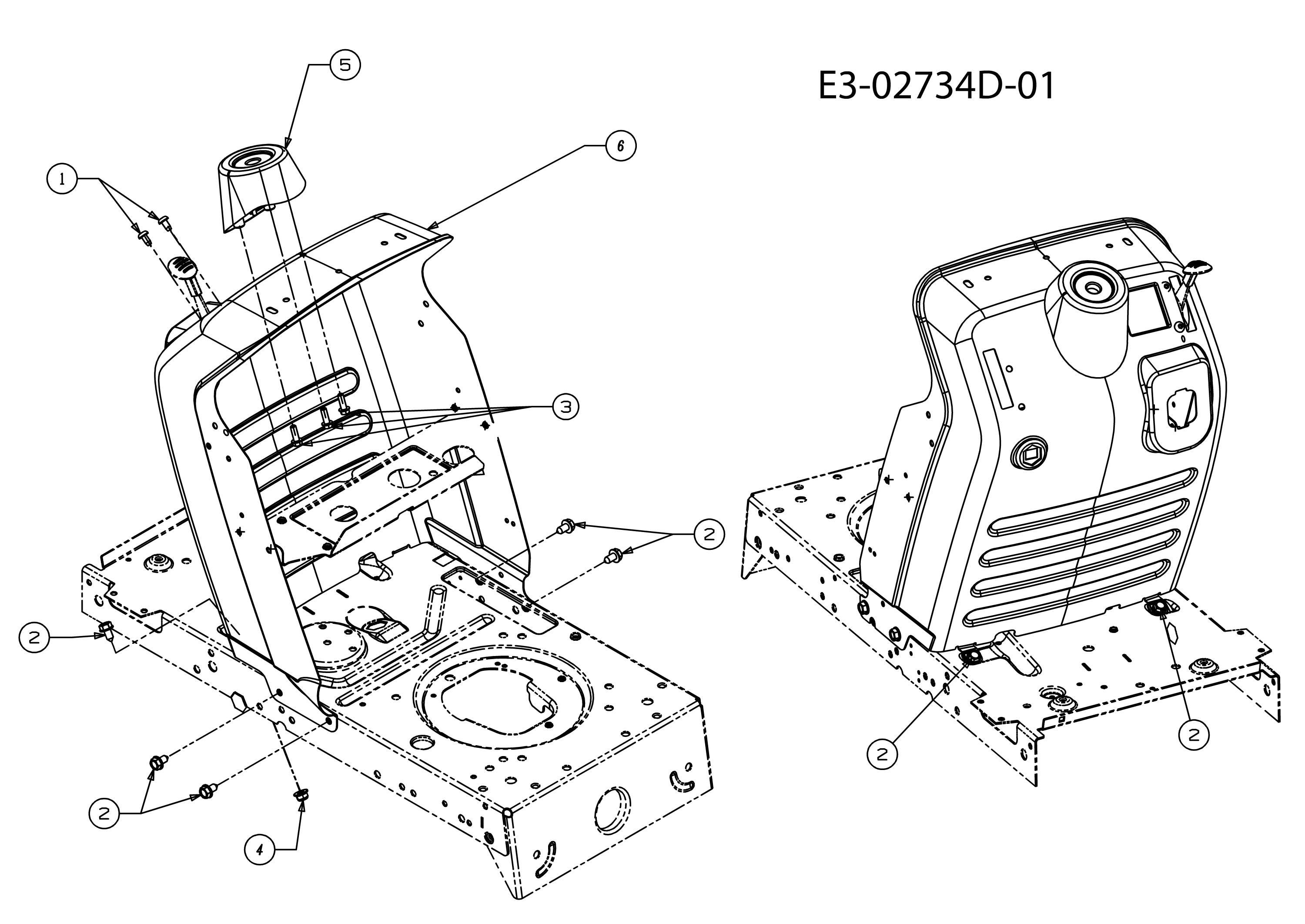

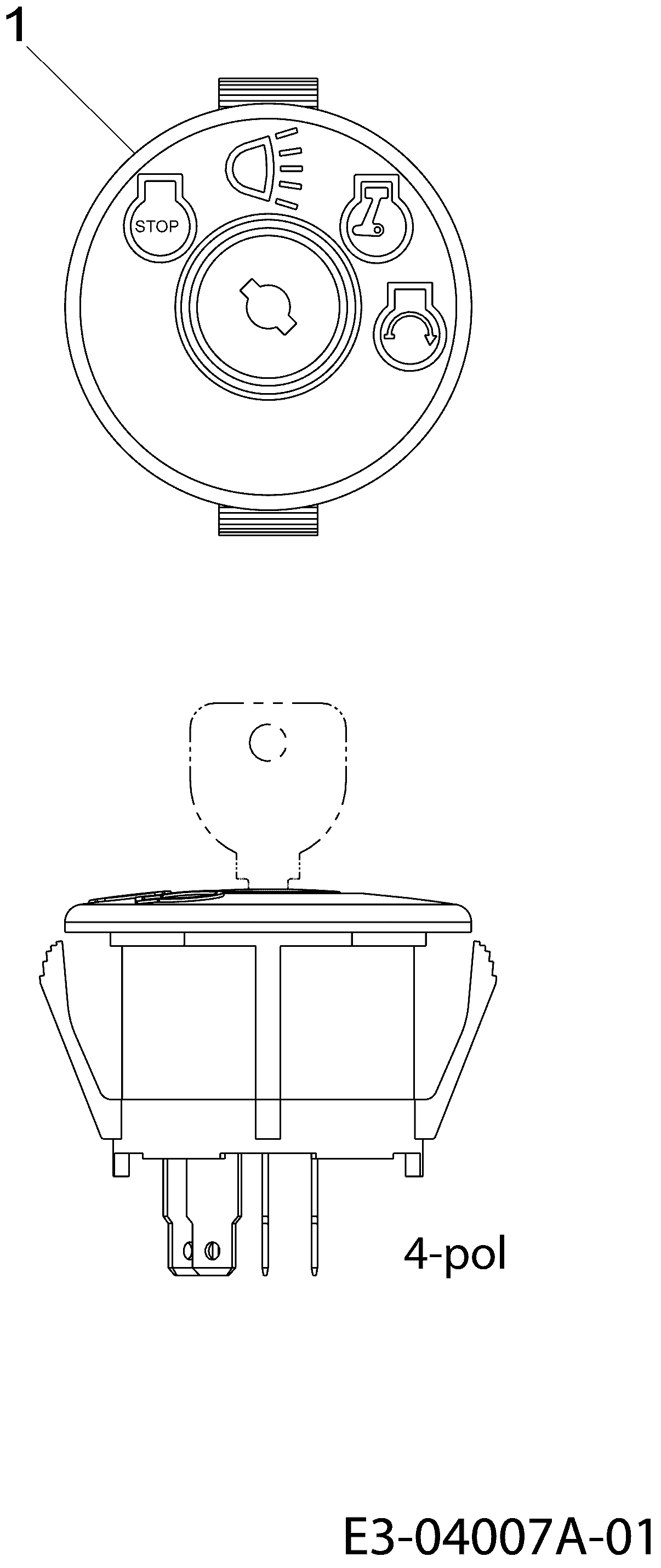

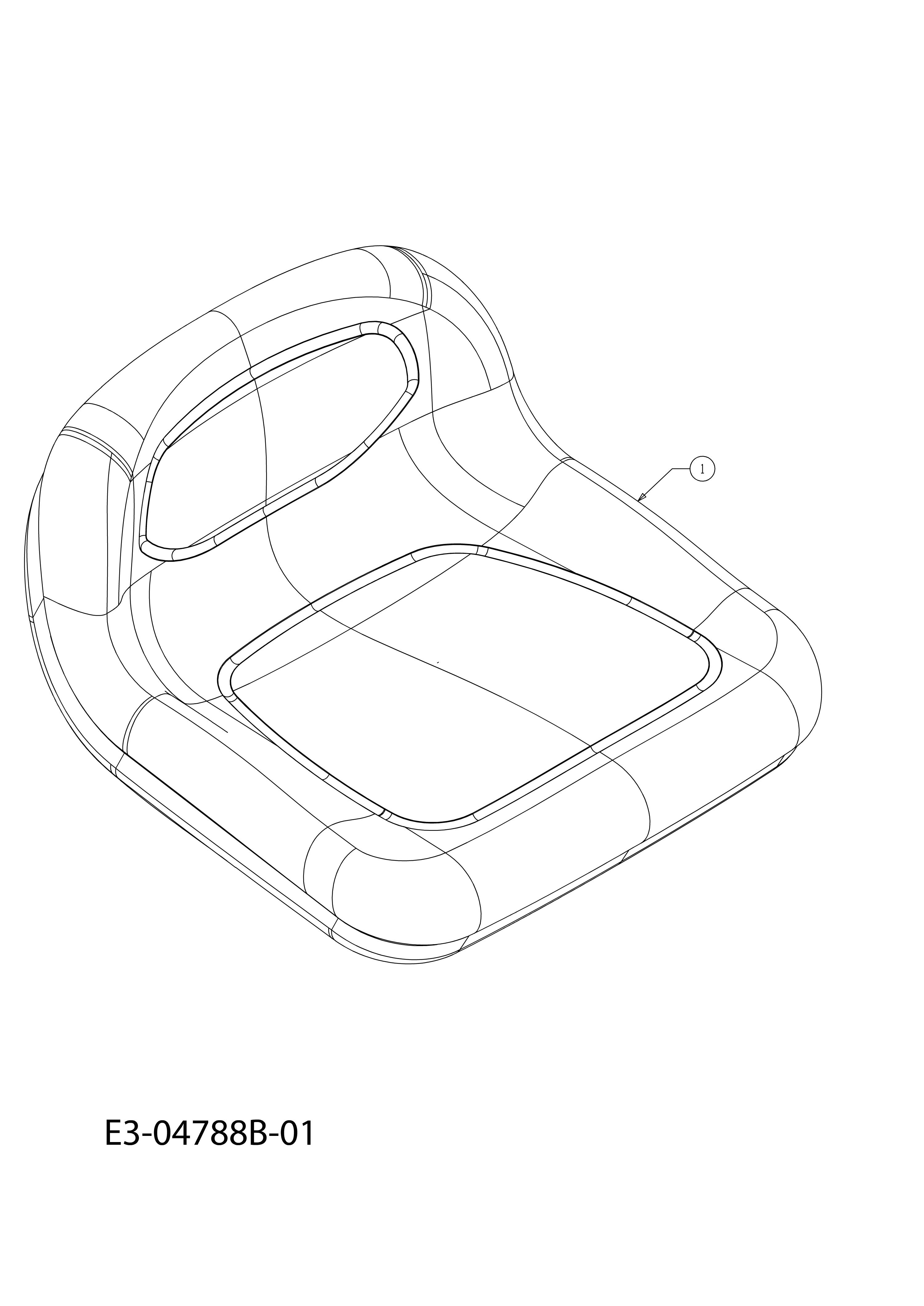

Vue Éclatée KROSSER 92/15,5 AM Cat.2010
Retrouvez les pièces détachées, références et repères disponibles pour KROSSER 92/15,5 AM Cat.2010.

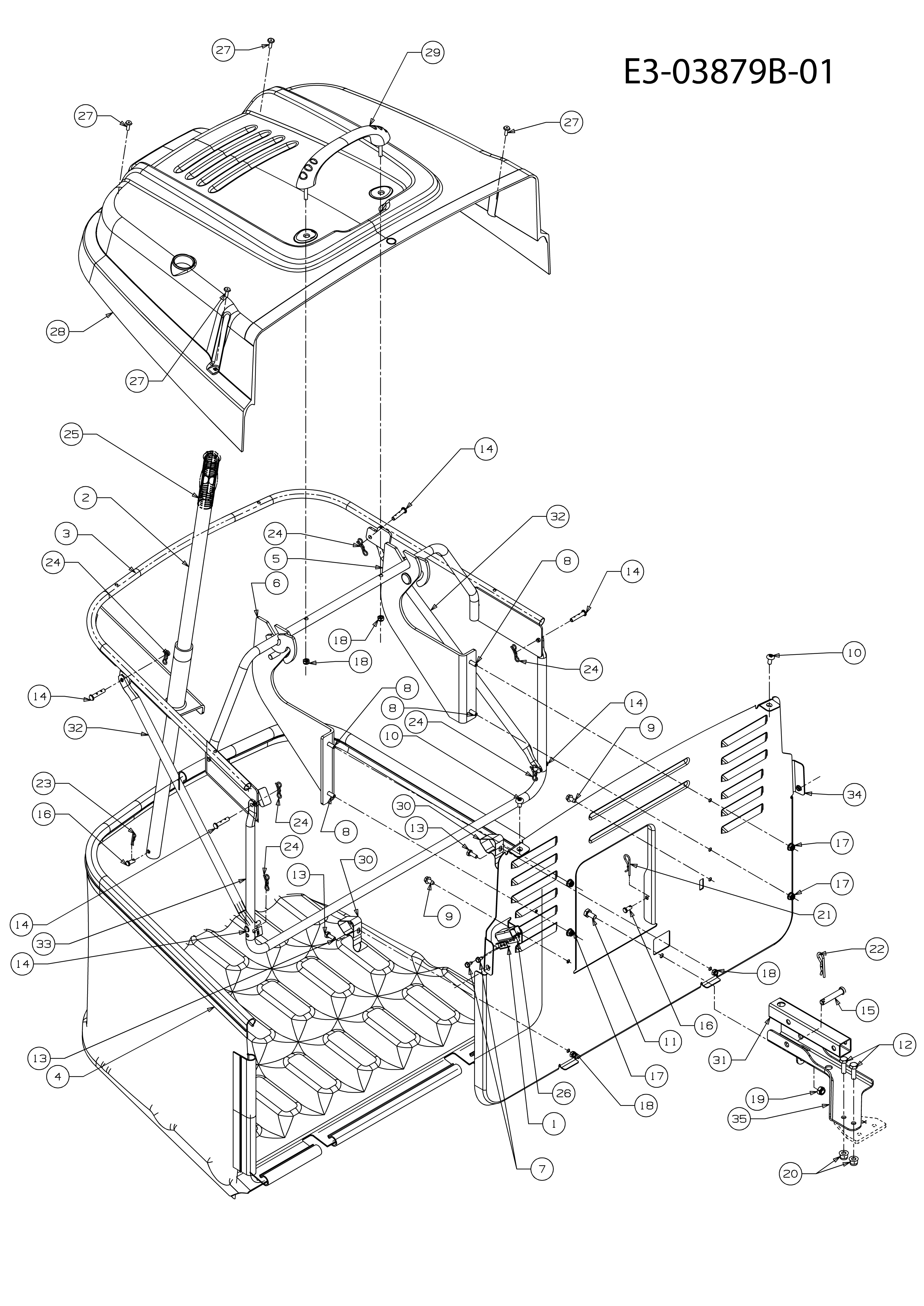

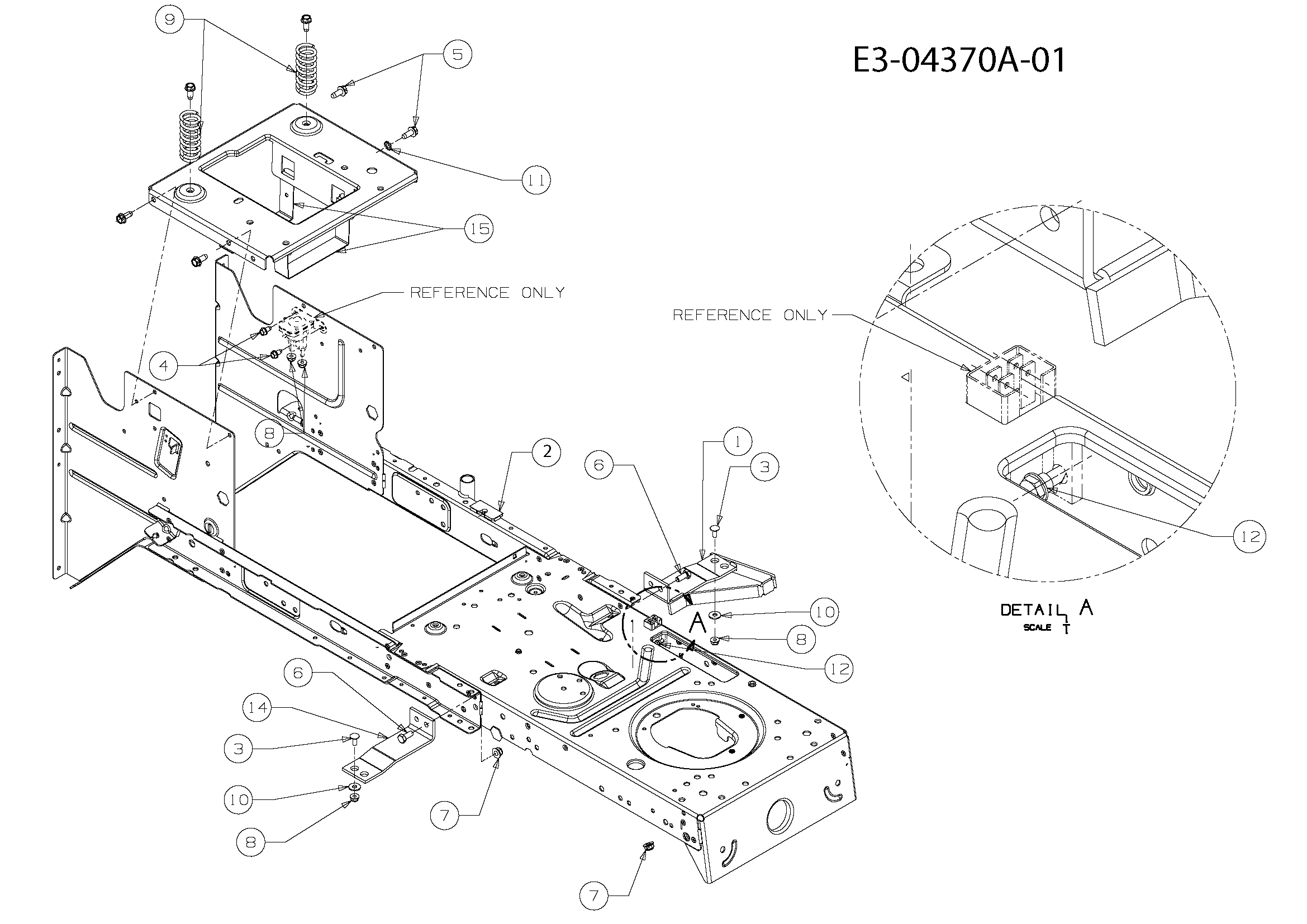

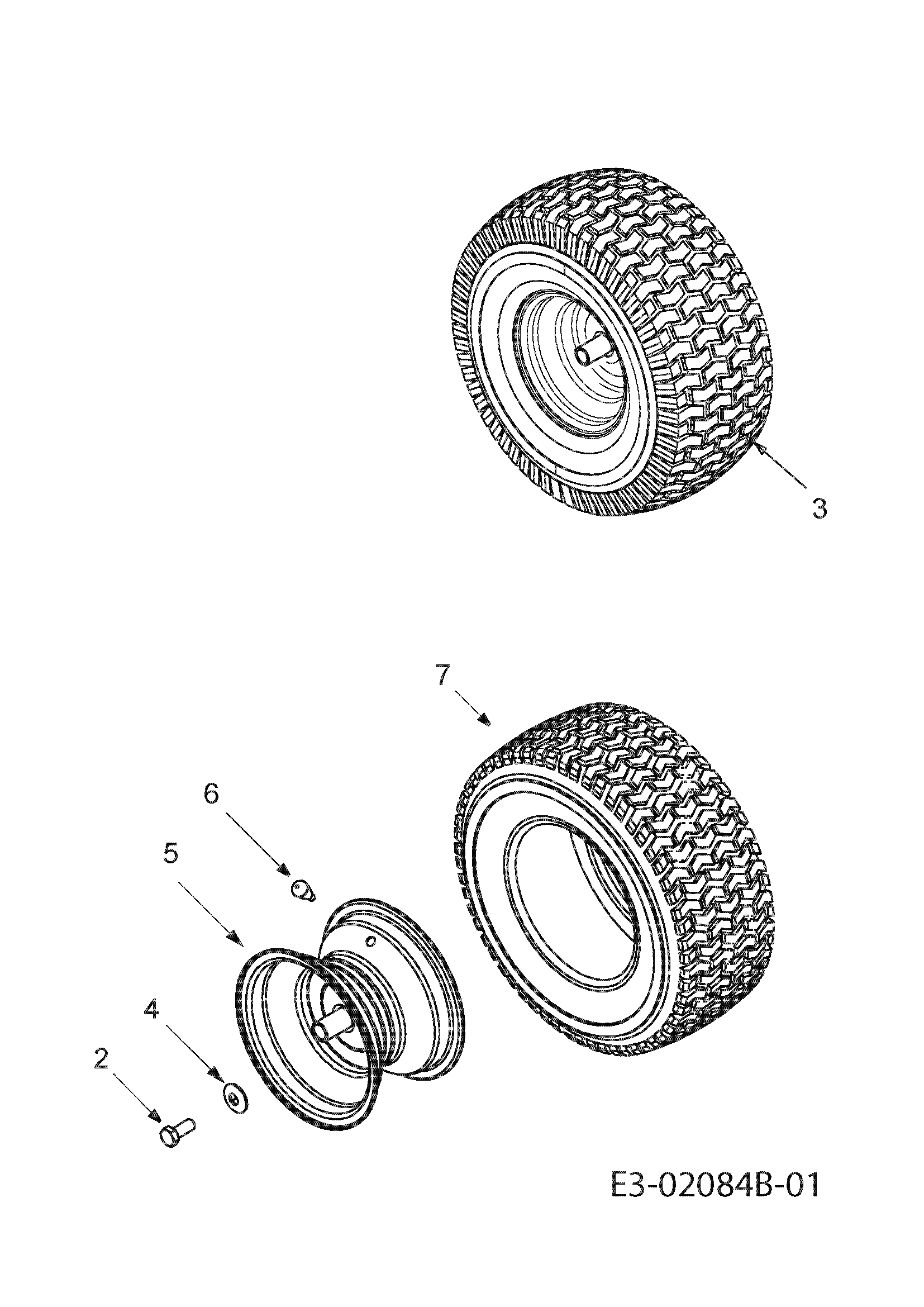

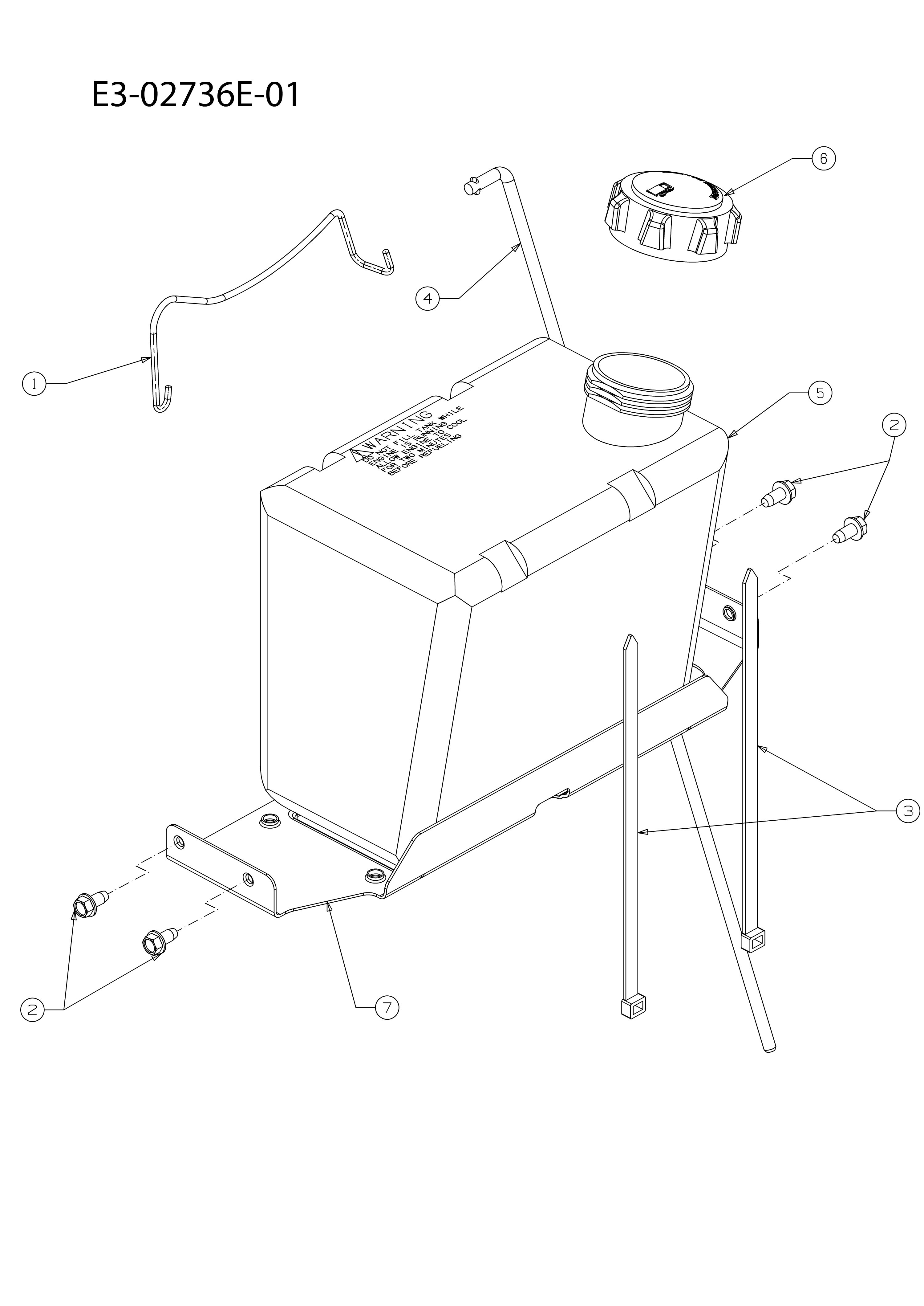

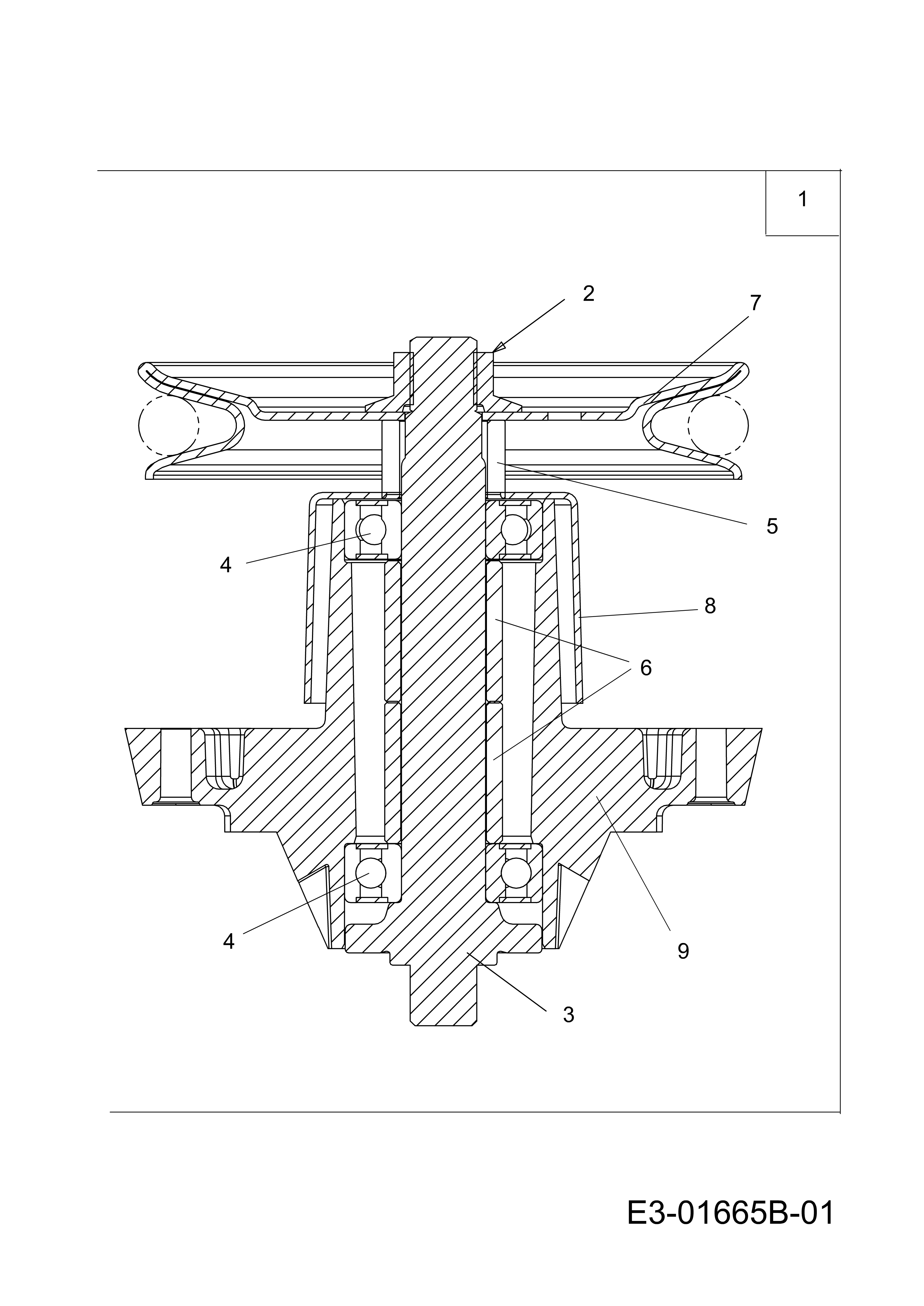

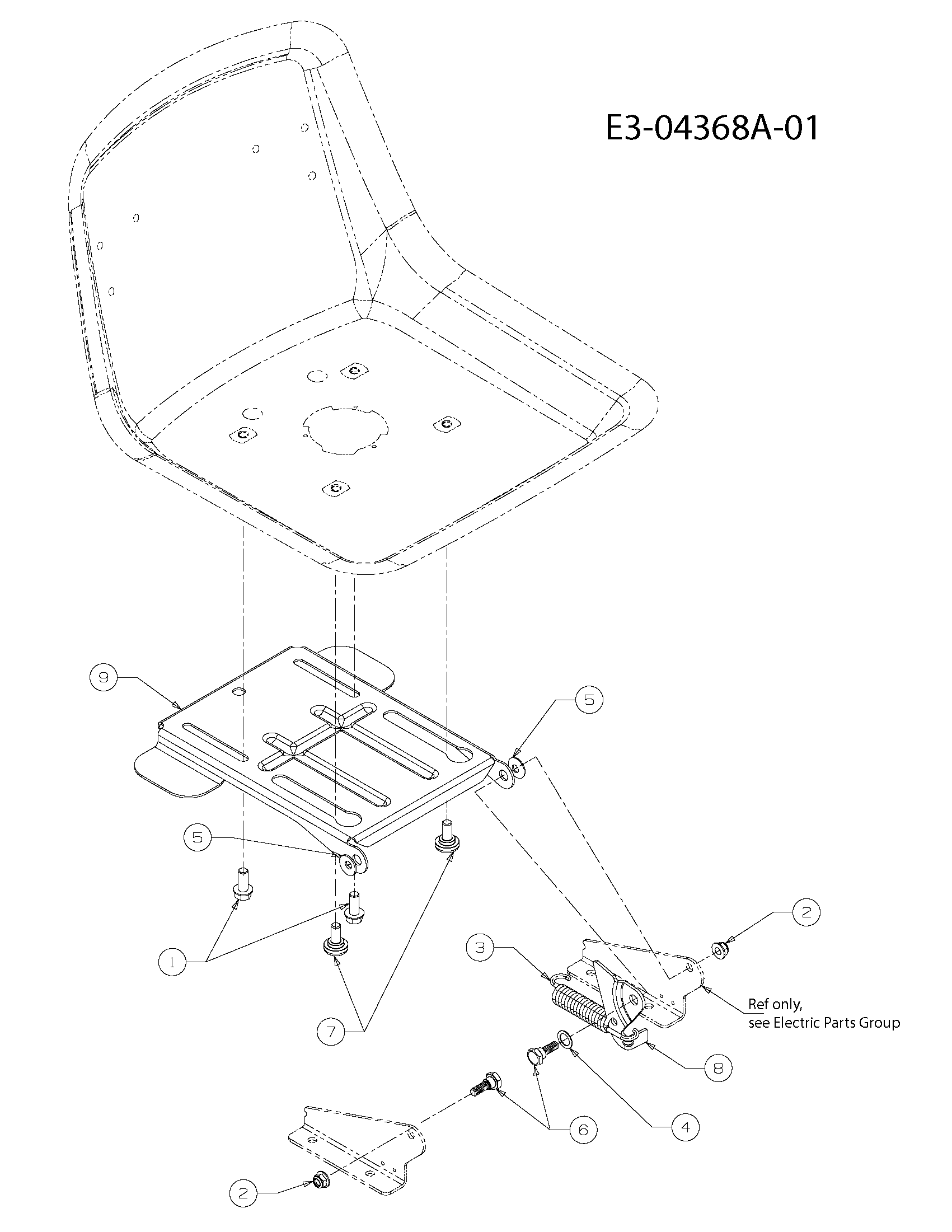

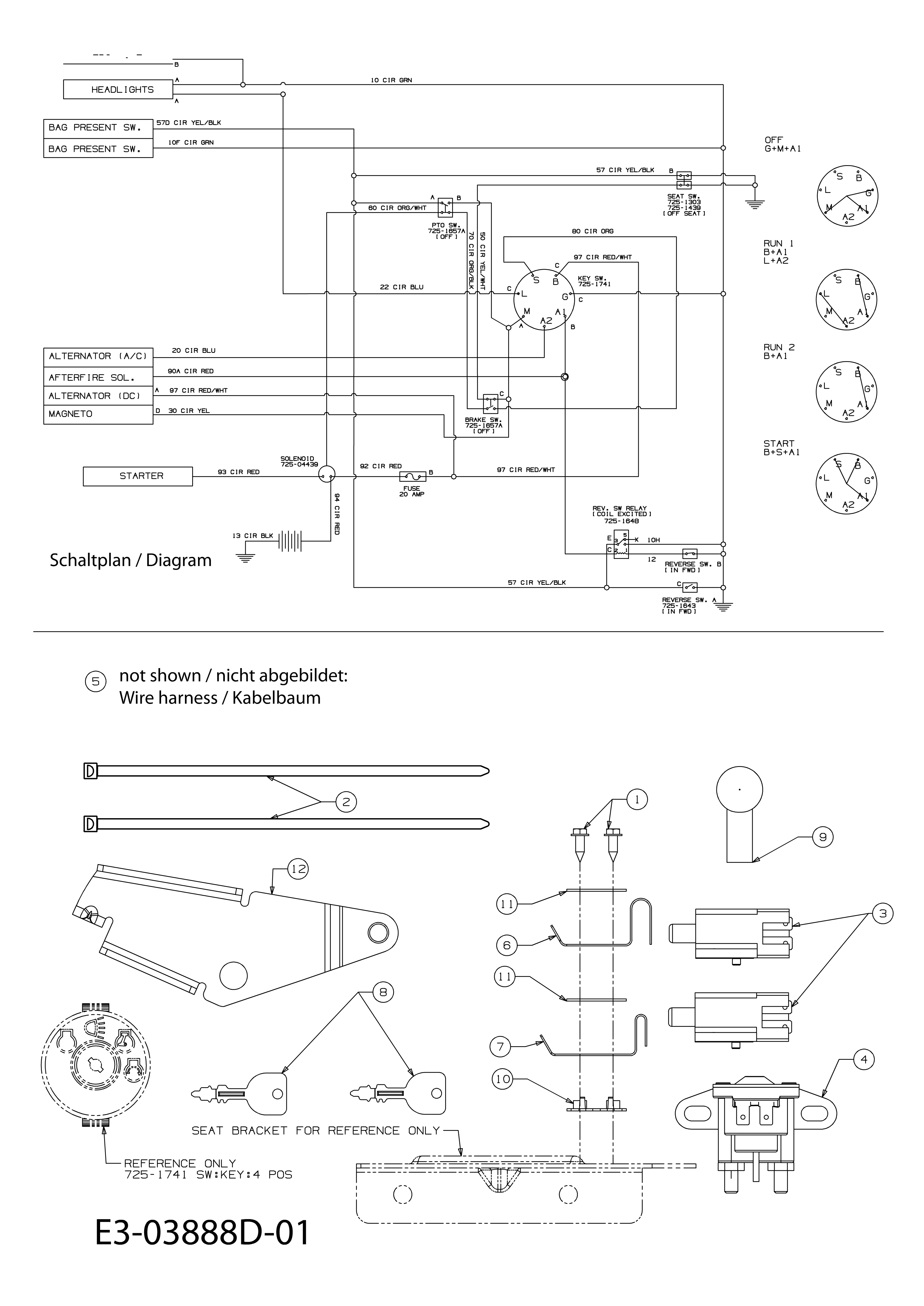

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C61704024A | Directrice | Disponible | Voir la pièce |
| 2 | C7100376 | Vis | Disponible | Voir la pièce |
| 3 | C7100643 | Vis | Disponible | Voir la pièce |
| 4 | C7101309 | Vis | Disponible | Voir la pièce |
| 5 | C7103180 | Vis | Disponible | Voir la pièce |
| 6 | C7120214 | Ecrou | Disponible | Voir la pièce |
| 7 | C7120240 | Ecrou | Disponible | Voir la pièce |
| 8 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 8 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 8 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 8 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 9 | - | N | Non reliée | |
| 10 | C7230448A | Connection | Disponible | Voir la pièce |
| 11 | C7360242 | Rondelle | Disponible | Voir la pièce |
| 11 | C7360242 | Rondelle | Disponible | Voir la pièce |
| 12 | - | N | Non reliée | |
| 13 | C73804141 | Vis | Disponible | Voir la pièce |
| 14 | C7380919B | Tringle direction | Disponible | Voir la pièce |
| 15 | C74104124 | Flasque | Disponible | Voir la pièce |
| 16 | C7410475R | Coussinet | Non reliée | |
| 17 | C74705385A | Planton | Non reliée | |
| 18 | C7480389 | Rondelle | Disponible | Voir la pièce |
| 19 | C74804065ZW | Accul | Disponible | Voir la pièce |
| 20 | C74804068 | Entretoise | Disponible | Voir la pièce |
| 21 | C75004418 | Entretoise | Disponible | Voir la pièce |
| 22 | C78308577AR | Plaquette | Non reliée |

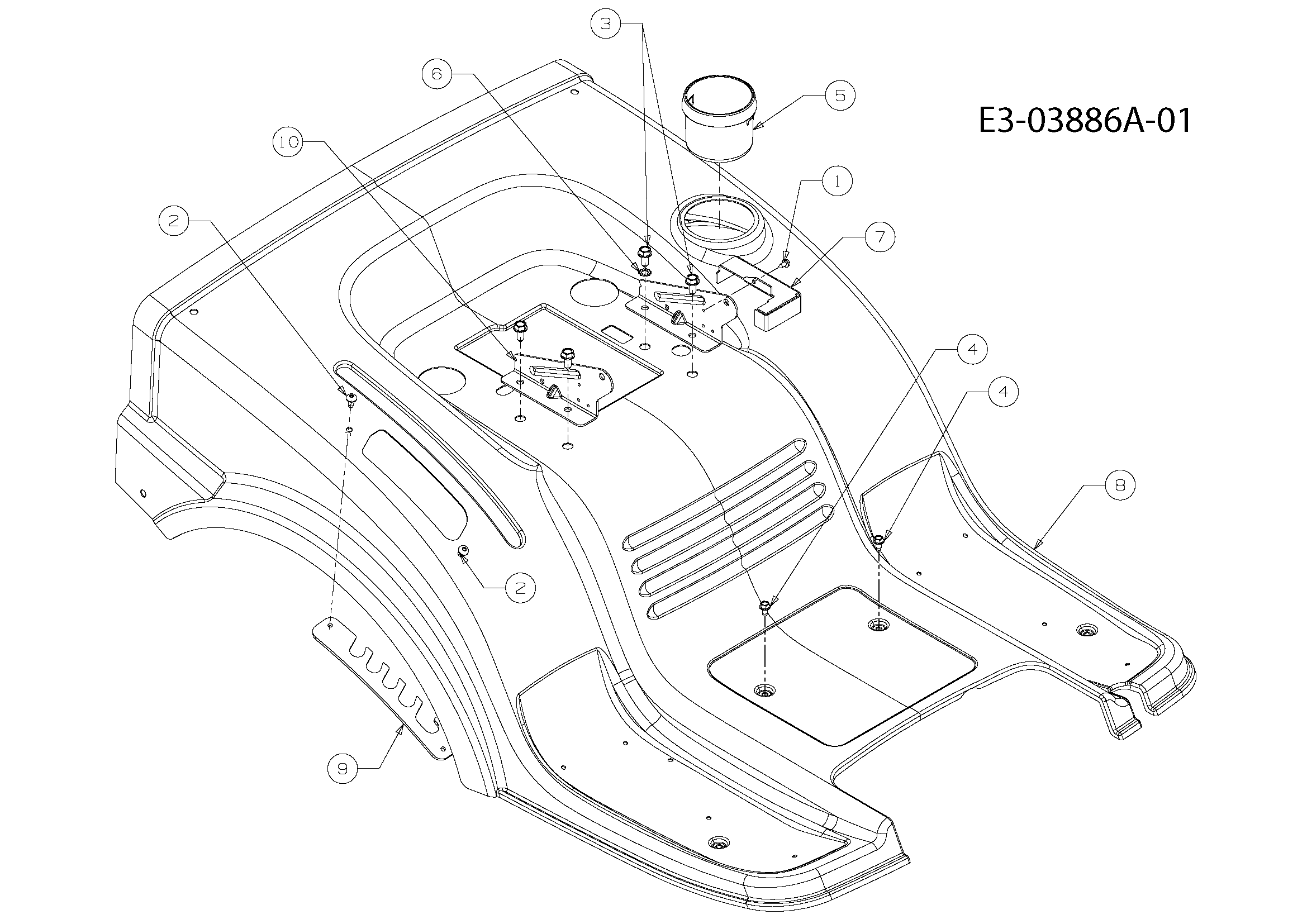

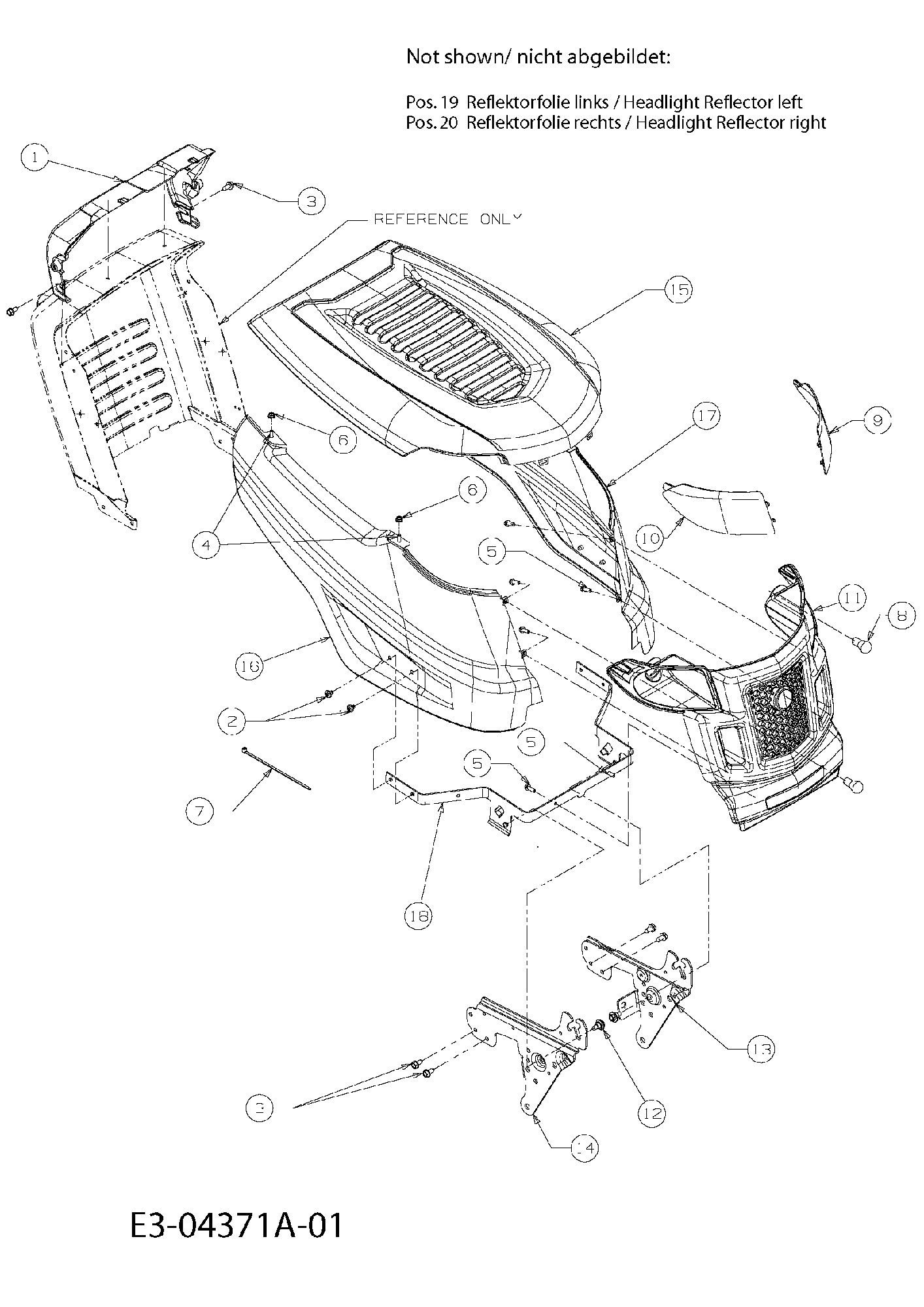

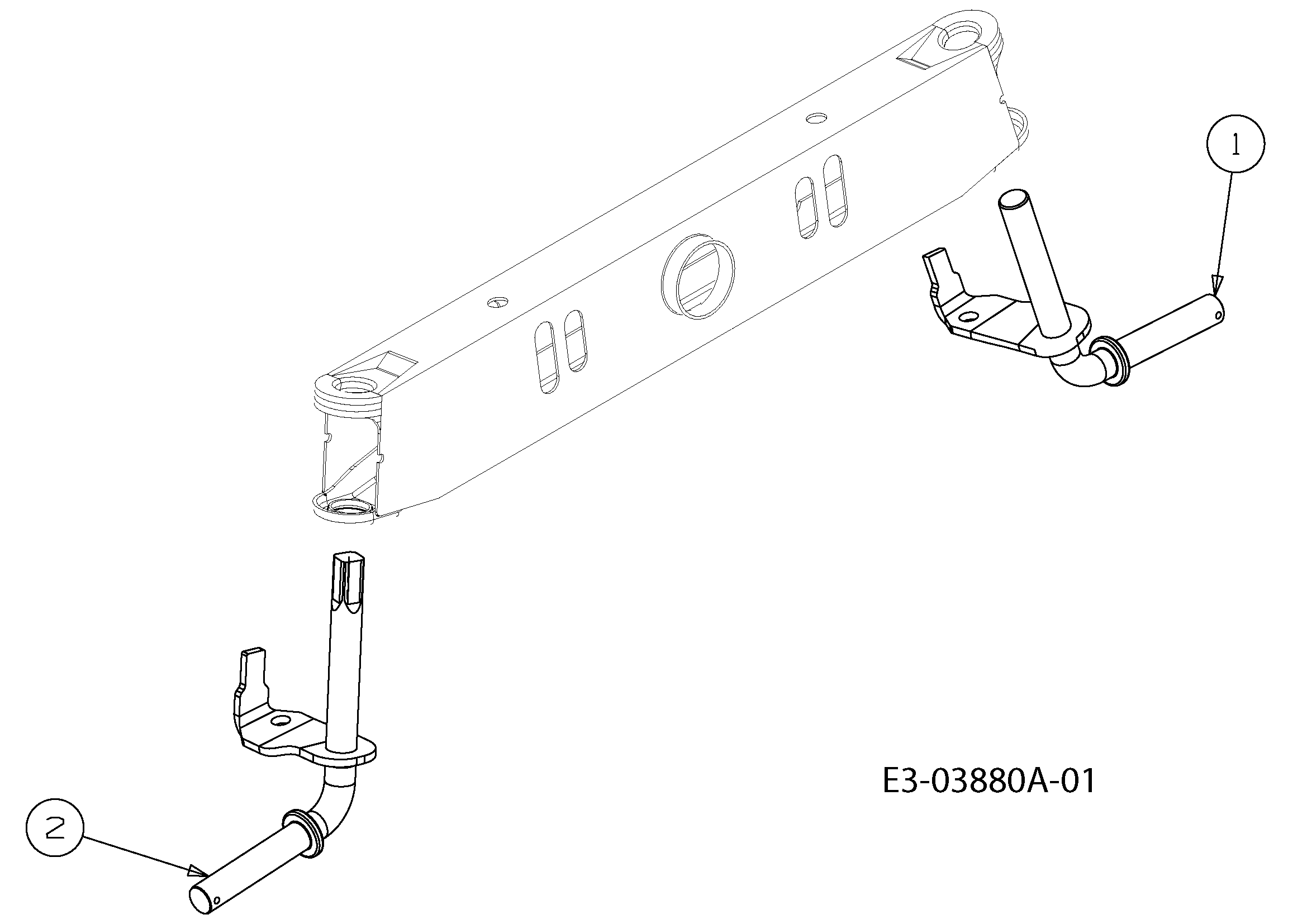

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C6830128B637 | Assieu anterieur | Disponible | Voir la pièce |
| 2 | C7101260A | Vis | Disponible | Voir la pièce |
| 3 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 3 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 4 | C71404039 | Goupille | Disponible | Voir la pièce |
| 5 | C7140474 | Goupille | Disponible | Voir la pièce |
| 6 | C7260341 | Bouchon | Disponible | Voir la pièce |
| 7 | C7311291A | Couvercle | Disponible | Voir la pièce |
| 7 | C7311291A | Couvercle | Disponible | Voir la pièce |
| 9 | C7360331 | Rondelle | Disponible | Voir la pièce |
| 11 | C7380143 | Vis | Disponible | Voir la pièce |
| 12 | C73804128 | Vis | Disponible | Voir la pièce |
| 13 | C7410660A | Flasque | Disponible | Voir la pièce |
| 13 | C7410660A | Flasque | Disponible | Voir la pièce |
| 14 | C74704299A | Tringle direction | Disponible | Voir la pièce |
| 15 | C78305326BS | Support | Disponible | Voir la pièce |

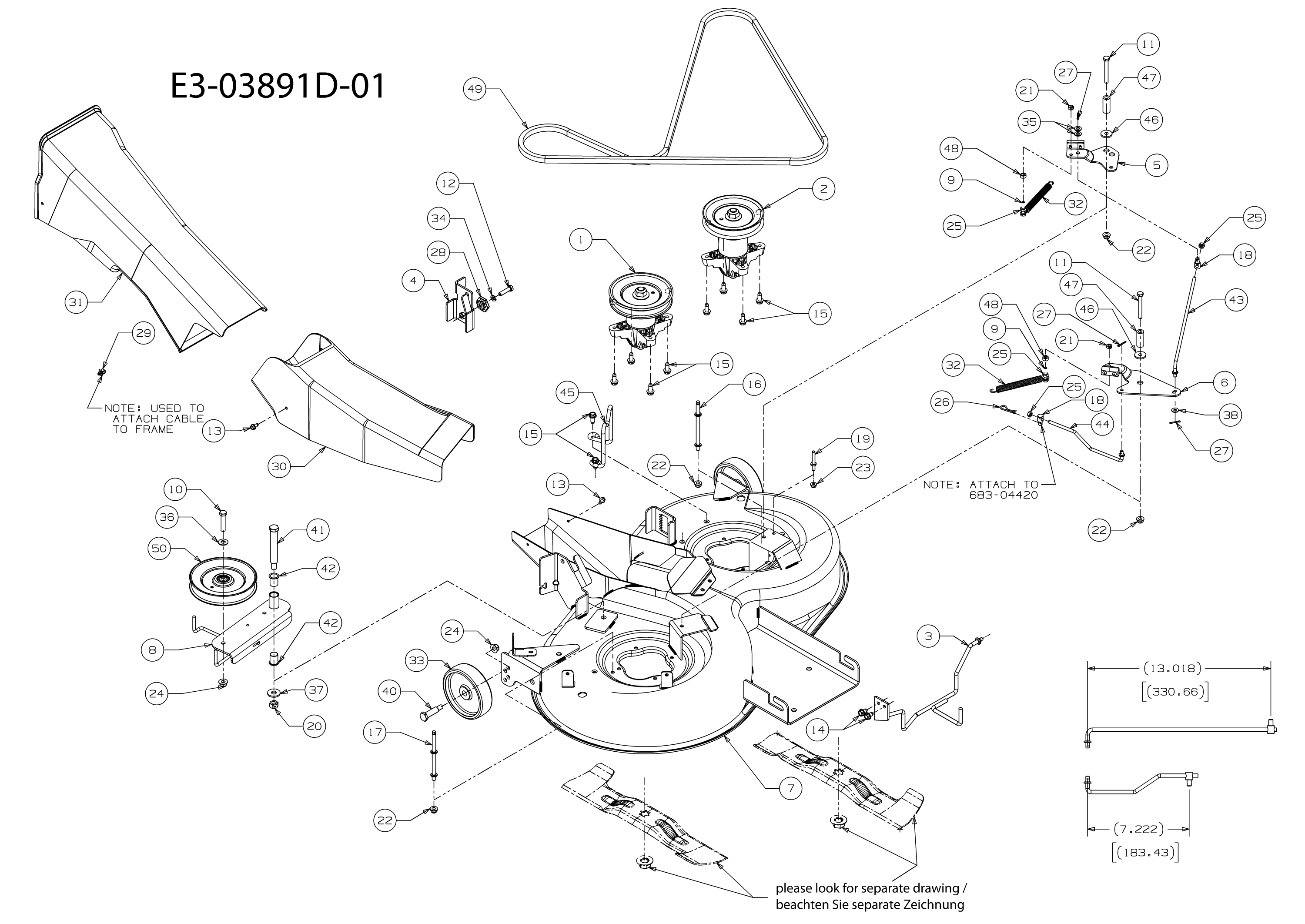

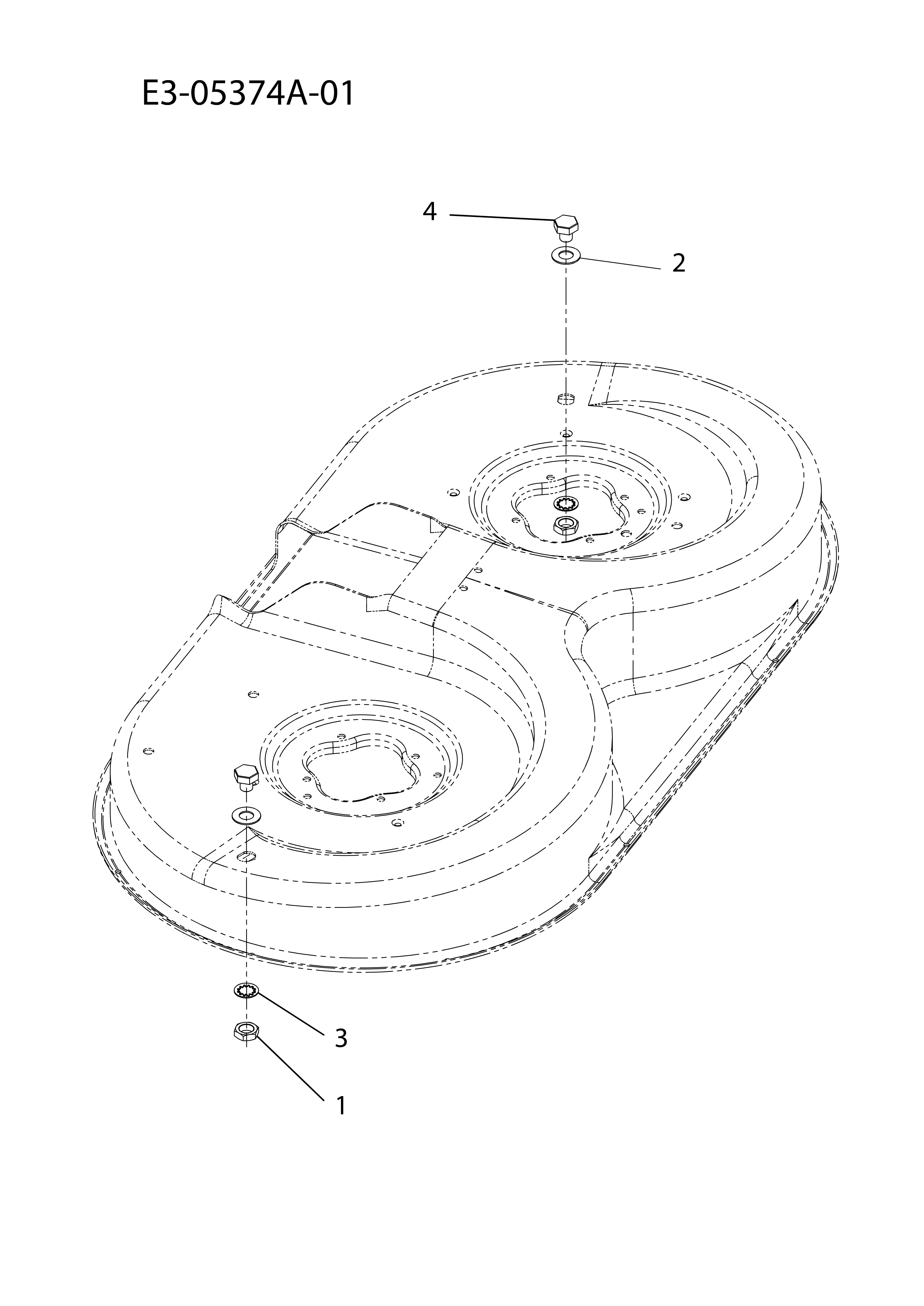

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7310484A | Enjoliveur | Disponible | Voir la pièce |

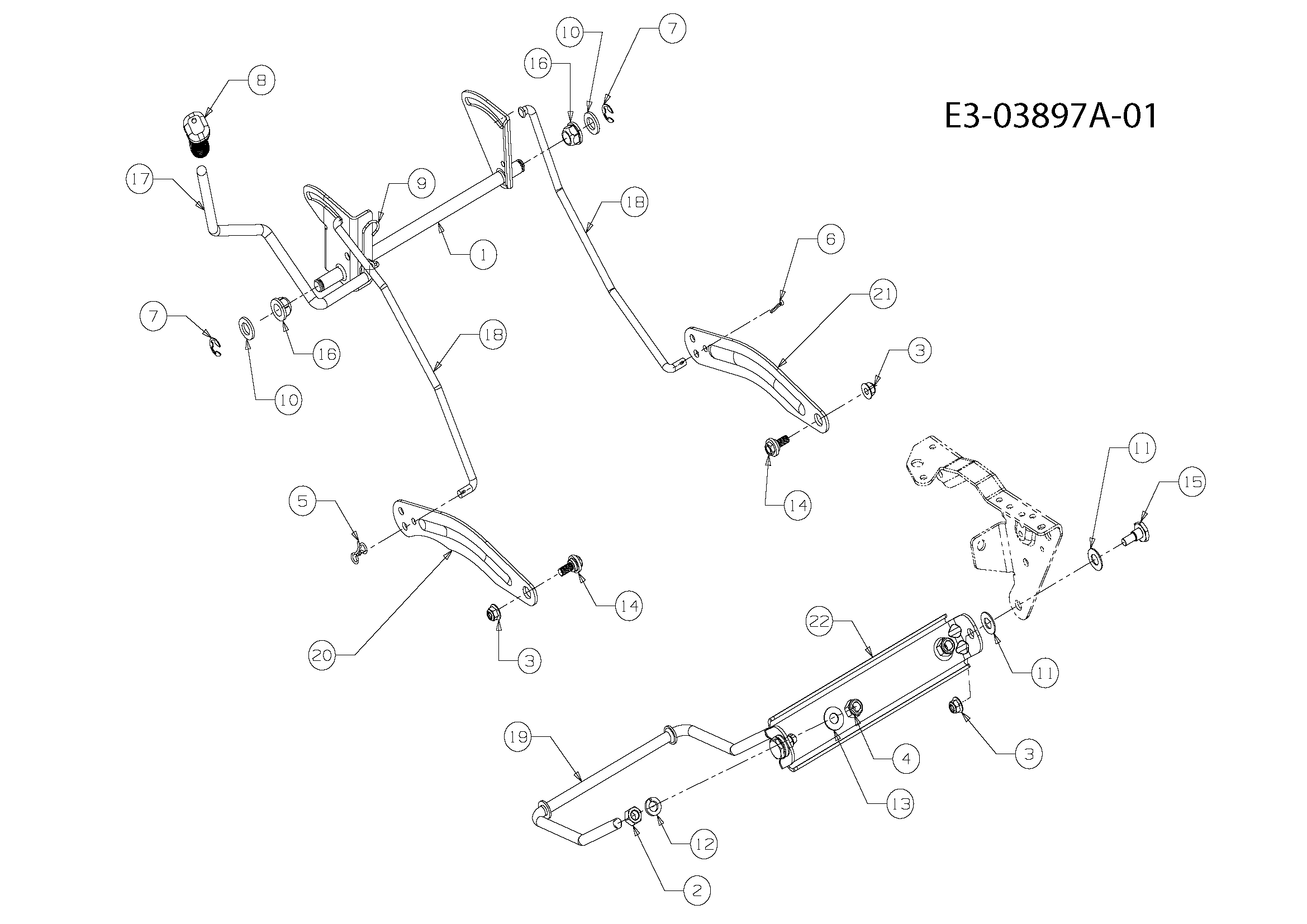

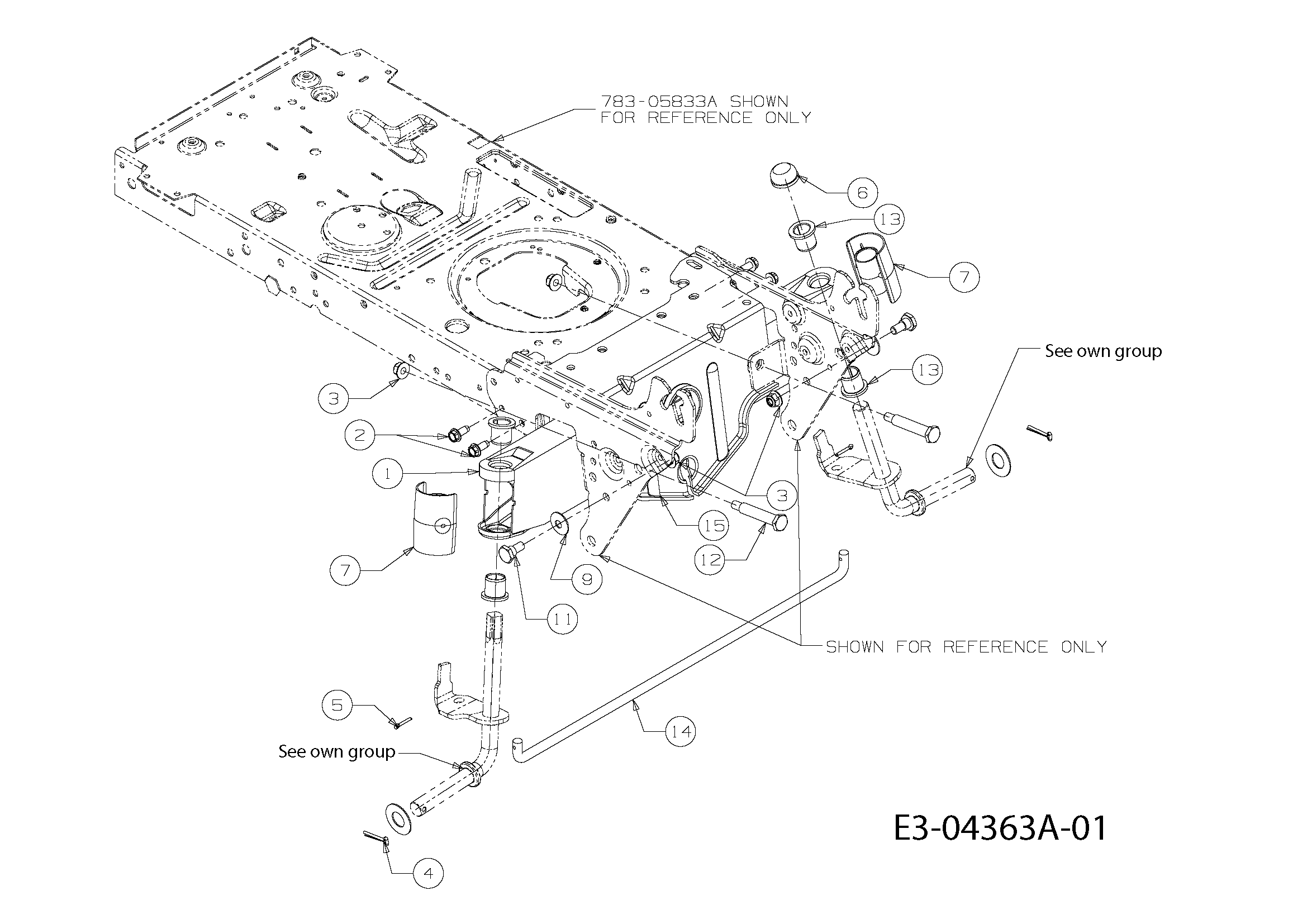

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C68304549637 | Protection | Disponible | Voir la pièce |
| 2 | C7100227 | Vis | Disponible | Voir la pièce |
| 3 | C71004683A | Vis | Disponible | Voir la pièce |
| 4 | C7100604A | Vis | Disponible | Voir la pièce |
| 5 | C7100642 | Vis | Disponible | Voir la pièce |
| 5 | C7100642 | Vis | Disponible | Voir la pièce |
| 5 | C7100642 | Vis | Disponible | Voir la pièce |
| 5 | C7100642 | Vis | Disponible | Voir la pièce |
| 6 | C7101314A | Vis | Disponible | Voir la pièce |
| 7 | C7120271 | Ecrou | Disponible | Voir la pièce |
| 8 | C7123005 | Ecrou | Disponible | Voir la pièce |
| 9 | C7210208 | Joint | Disponible | Voir la pièce |
| 10 | C7250157 | Bande | Disponible | Voir la pièce |
| 11 | C7260205 | Bande | Disponible | Voir la pièce |
| 12 | C72804000 | Rivet | Disponible | Voir la pièce |
| 13 | C73105628 | Serre-tube | Disponible | Voir la pièce |
| 15 | C751053515 | Flexible | Disponible | Voir la pièce |
| 16 | C7510564B | Deflecteur | Disponible | Voir la pièce |
| 17 | C75110353 | Deflecteur | Disponible | Voir la pièce |
| 18 | C75110448D | Pot | Disponible | Voir la pièce |
| 19 | C78306510637 | Support du moteur | Disponible | Voir la pièce |
| 20 | - | N | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C63104028 | Volant | Disponible | Voir la pièce |
| 2 | C73104039 | Bouchon | Disponible | Voir la pièce |

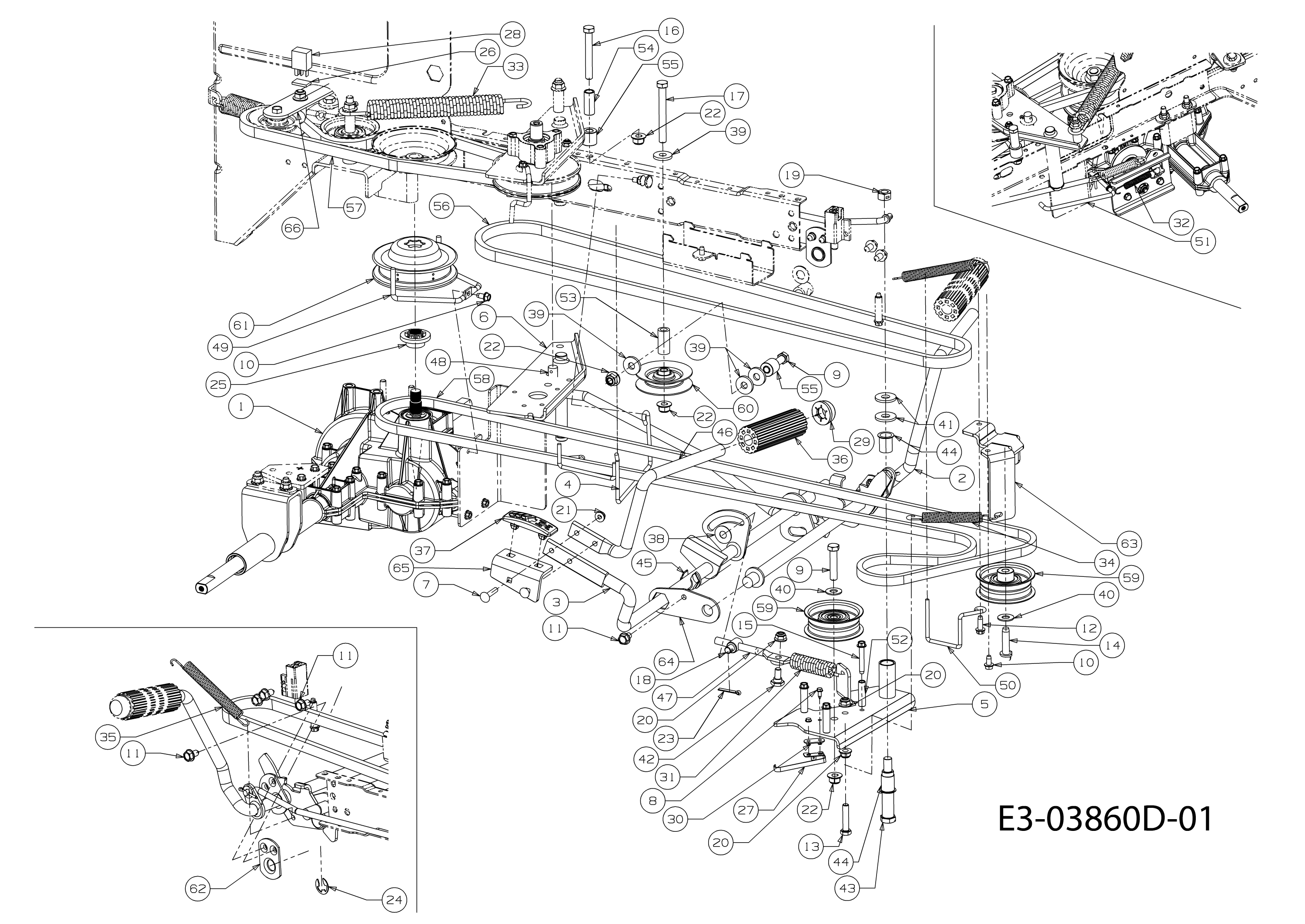

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C71004482 | Vis | Disponible | Voir la pièce |
| 2 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 2 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 3 | C7321184 | Ressort | Disponible | Voir la pièce |
| 4 | C7360108 | Rondelle | Disponible | Voir la pièce |
| 5 | C7360242 | Rondelle | Disponible | Voir la pièce |
| 5 | C7360242 | Rondelle | Disponible | Voir la pièce |
| 6 | C7380296 | Vis | Disponible | Voir la pièce |
| 7 | C73804012A | Vis | Disponible | Voir la pièce |
| 8 | C7830209D | Levier | Disponible | Voir la pièce |
| 9 | C78304081DS | Support | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C75704107 | Siege | Disponible | Voir la pièce |

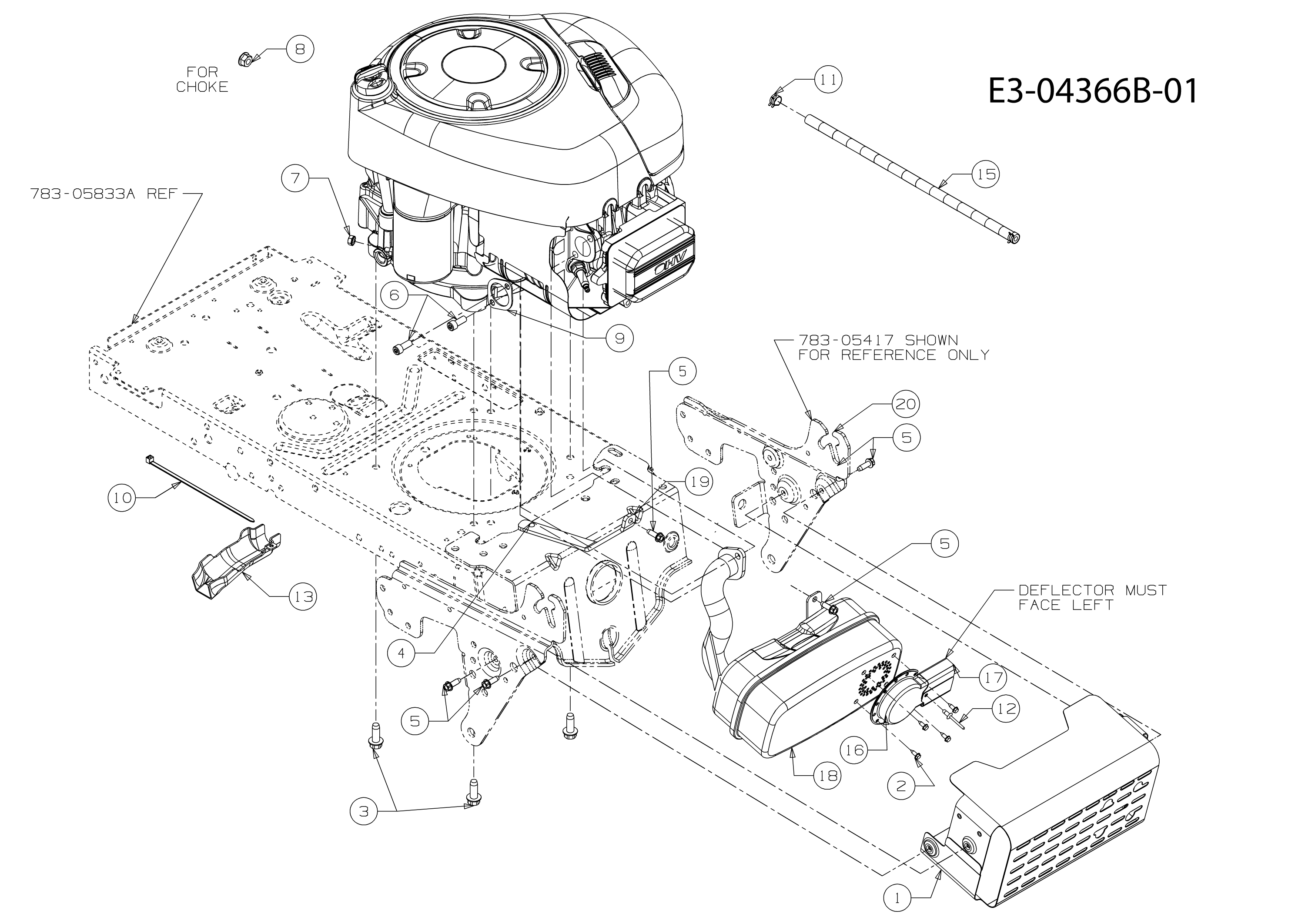

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7123087 | Ecrou | Disponible | Voir la pièce |
| 1 | C7123087 | Ecrou | Disponible | Voir la pièce |
| 2 | C5032U30002R | Batterie | Non reliée | |
| 4 | C7381132 | Vis | Disponible | Voir la pièce |
| 4 | C7381132 | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C68304195637 | Plaquette | Disponible | Voir la pièce |
| 2 | C68304408AS | Châssis | Disponible | Voir la pièce |
| 3 | C7100134 | Vis | Disponible | Voir la pièce |
| 3 | C7100134 | Vis | Disponible | Voir la pièce |
| 4 | C7100599 | Vis | Disponible | Voir la pièce |
| 5 | C71004484 | Vis | Disponible | Voir la pièce |
| 6 | C7103008 | Vis | Disponible | Voir la pièce |
| 6 | C7103008 | Vis | Disponible | Voir la pièce |
| 7 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 7 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 8 | C71204064 | Contreecrou | Disponible | Voir la pièce |
| 8 | C71204064 | Contreecrou | Disponible | Voir la pièce |
| 8 | C71204064 | Contreecrou | Disponible | Voir la pièce |
| 9 | C73204035 | Ressort | Disponible | Voir la pièce |
| 10 | C7360173 | Rondelle | Disponible | Voir la pièce |
| 10 | C7360173 | Rondelle | Disponible | Voir la pièce |
| 11 | C7360607 | Rondelle | Disponible | Voir la pièce |
| 12 | C73804237A | Vis | Disponible | Voir la pièce |
| 12 | C73804237A | Vis | Disponible | Voir la pièce |
| 14 | C78304637637 | Plaquette | Disponible | Voir la pièce |
| 15 | C78304869AS | Siege | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7100607 | Vis | Disponible | Voir la pièce |
| 1 | C7100607 | Vis | Disponible | Voir la pièce |
| 1 | C7100607 | Vis | Disponible | Voir la pièce |
| 2 | C78305657637 | Plateau de coupe | Disponible | Voir la pièce |
| 3 | C78305891GR | Plateau de coupe | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C68304226637 | Levier | Disponible | Voir la pièce |
| 2 | C71005070 | Vis | Disponible | Voir la pièce |
| 3 | C7100599 | Vis | Disponible | Voir la pièce |
| 4 | C7103144 | Vis | Disponible | Voir la pièce |
| 5 | C7110736 | Bague | Disponible | Voir la pièce |
| 6 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 7 | C71404040 | Ressort | Disponible | Voir la pièce |
| 8 | C75004465C | Entretoise | Disponible | Voir la pièce |
| 9 | C78306823 | Support | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7263046 | Bague | Disponible | Voir la pièce |
| 2 | C73504047 | Protection | Disponible | Voir la pièce |
| 3 | C73504048 | Protection | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C17840Z | Support | Disponible | Voir la pièce |
| 1 | C17840Z | Support | Disponible | Voir la pièce |
| 2 | C65605011 | Poulie | Non reliée | |
| 3 | C7100411 | Tendeur | Disponible | Voir la pièce |
| 4 | C71004469 | Vis | Disponible | Voir la pièce |
| 5 | C7100514 | Vis | Disponible | Voir la pièce |
| 6 | C7100599 | Vis | Disponible | Voir la pièce |
| 6 | C7100599 | Vis | Disponible | Voir la pièce |
| 7 | C7100604A | Vis | Disponible | Voir la pièce |
| 8 | C7100627 | Vis | Disponible | Voir la pièce |
| 9 | C7100642 | Vis | Disponible | Voir la pièce |
| 9 | C7100642 | Vis | Disponible | Voir la pièce |
| 10 | C7100654A | Vis | Disponible | Voir la pièce |
| 11 | C7100778 | Vis | Disponible | Voir la pièce |
| 12 | C7100932A | Vis | Disponible | Voir la pièce |
| 13 | C7101007 | Vis | Disponible | Voir la pièce |
| 14 | C7101206 | Vis | Disponible | Voir la pièce |
| 15 | C7101325 | Vis | Disponible | Voir la pièce |
| 16 | C7101682 | Vis | Disponible | Voir la pièce |
| 17 | C7103144 | Vis | Disponible | Voir la pièce |
| 17 | C7103144 | Vis | Disponible | Voir la pièce |
| 18 | C71104036 | Douille | Disponible | Voir la pièce |
| 19 | C71104826 | Guide | Disponible | Voir la pièce |
| 20 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 21 | C71204064 | Contreecrou | Disponible | Voir la pièce |
| 21 | C71204064 | Contreecrou | Disponible | Voir la pièce |
| 22 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 22 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 22 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 23 | C7120700 | Ecrou | Disponible | Voir la pièce |
| 24 | C7120714 | Ecrou | Disponible | Voir la pièce |
| 25 | C7140111 | Goupille | Disponible | Voir la pièce |
| 25 | C7140111 | Goupille | Disponible | Voir la pièce |
| 25 | C7140111 | Goupille | Disponible | Voir la pièce |
| 26 | C7140209 | Goupille | Disponible | Voir la pièce |
| 27 | C7160106A | Goupille | Disponible | Voir la pièce |
| 28 | C71804261 | Siege palier | Disponible | Voir la pièce |
| 29 | C7260214 | Bouchon | Disponible | Voir la pièce |
| 30 | C7260233 | Ecrou | Disponible | Voir la pièce |
| 31 | C73204505 | Ressort | Disponible | Voir la pièce |
| 31 | C73204505 | Ressort | Disponible | Voir la pièce |
| 32 | C7320716D | Ressort | Disponible | Voir la pièce |
| 33 | C7350239 | Pedale | Disponible | Voir la pièce |
| 34 | C7360272 | Rondelle | Disponible | Voir la pièce |
| 35 | C7360275 | Rondelle | Disponible | Voir la pièce |
| 35 | C7360275 | Rondelle | Disponible | Voir la pièce |
| 36 | C7360300 | Rondelle | Disponible | Voir la pièce |
| 36 | C7360300 | Rondelle | Disponible | Voir la pièce |
| 36 | C7360300 | Rondelle | Disponible | Voir la pièce |
| 37 | C7360362 | Rondelle | Disponible | Voir la pièce |
| 38 | C7363019 | Rondelle | Disponible | Voir la pièce |
| 40 | C7380347 | Rondelle | Disponible | Voir la pièce |
| 41 | C7410600 | Roulement | Disponible | Voir la pièce |
| 42 | C7410591 | Roulement | Disponible | Voir la pièce |
| 42 | C7410591 | Roulement | Disponible | Voir la pièce |
| 43 | C74704815C | Levier | Disponible | Voir la pièce |
| 44 | C74704897D | Guide | Disponible | Voir la pièce |
| 45 | C74804175 | Entretoise | Disponible | Voir la pièce |
| 46 | C75004456 | Entretoise | Disponible | Voir la pièce |
| 47 | C75004584 | Bague | Disponible | Voir la pièce |
| 48 | C75004962 | Entretoise | Disponible | Voir la pièce |
| 48 | C75004962 | Entretoise | Disponible | Voir la pièce |
| 49 | C75004988 | Entretoise | Disponible | Voir la pièce |
| 50 | C75604224 | Poulie | Disponible | Voir la pièce |
| 51 | C75604298 | Poulie | Disponible | Voir la pièce |
| 52 | C75604324 | Poulie | Disponible | Voir la pièce |
| 53 | C78305705637 | Bride | Disponible | Voir la pièce |
| 54 | C78305844Z | Porte-ressort | Disponible | Voir la pièce |
| 54 | C78305844Z | Porte-ressort | Disponible | Voir la pièce |
| 55 | C78305855637 | Bride | Disponible | Voir la pièce |
| 56 | C78305882637 | Guide | Disponible | Voir la pièce |
| 57 | C7831363 | Plaquette | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C61804580 | Transmission | Disponible | Voir la pièce |
| 2 | C64704135AS | Tige de frein | Disponible | Voir la pièce |
| 3 | C64704136637 | Tige | Disponible | Voir la pièce |
| 4 | C64704156637 | Protection de courroie | Disponible | Voir la pièce |
| 5 | C68304452637 | Etrier compl. | Disponible | Voir la pièce |
| 6 | C68304599637 | Etrier compl. | Disponible | Voir la pièce |
| 7 | C7100111 | Pivot | Disponible | Voir la pièce |
| 8 | C7100227 | Vis | Disponible | Voir la pièce |
| 9 | C7100347 | Vis | Disponible | Voir la pièce |
| 9 | C7100347 | Vis | Disponible | Voir la pièce |
| 10 | C7100599 | Vis | Disponible | Voir la pièce |
| 10 | C7100599 | Vis | Disponible | Voir la pièce |
| 11 | C7100604A | Vis | Disponible | Voir la pièce |
| 11 | C7100604A | Vis | Disponible | Voir la pièce |
| 11 | C7100604A | Vis | Disponible | Voir la pièce |
| 12 | C7100642 | Vis | Disponible | Voir la pièce |
| 13 | C7100805A | Vis | Non reliée | |
| 14 | C7101007 | Vis | Disponible | Voir la pièce |
| 15 | C7101325 | Vis | Disponible | Voir la pièce |
| 16 | C7103022 | Vis | Disponible | Voir la pièce |
| 17 | C7103130 | Vis | Disponible | Voir la pièce |
| 18 | C7110832 | Pivot | Disponible | Voir la pièce |
| 19 | C7120290 | Rondelle | Disponible | Voir la pièce |
| 20 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 20 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 20 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 21 | C71204064 | Contreecrou | Disponible | Voir la pièce |
| 22 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 22 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 22 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 22 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 23 | C7140115 | Goupille | Disponible | Voir la pièce |
| 24 | C7160106A | Goupille | Disponible | Voir la pièce |
| 25 | C91804403 | Entretoise | Non reliée | |
| 26 | C7210342 | Joint | Disponible | Voir la pièce |
| 27 | C7251643 | Interrupteur de fin de course | Disponible | Voir la pièce |
| 28 | C7251648 | Rele | Disponible | Voir la pièce |
| 29 | C7260214 | Bouchon | Disponible | Voir la pièce |
| 30 | C7260320 | Plaquette | Disponible | Voir la pièce |
| 31 | C73204329A | Ressort | Disponible | Voir la pièce |
| 32 | C73204488 | Ressort | Disponible | Voir la pièce |
| 33 | C73204648 | Ressort | Disponible | Voir la pièce |
| 34 | C7320470A | Ressort | Disponible | Voir la pièce |
| 35 | C7320814 | Ressort | Disponible | Voir la pièce |
| 36 | C7350239 | Pedale | Disponible | Voir la pièce |
| 37 | C73504113 | Anneau ressort | Disponible | Voir la pièce |
| 38 | C7360101 | Rondelle | Disponible | Voir la pièce |
| 39 | C7360258 | Rondelle | Disponible | Voir la pièce |
| 39 | C7360258 | Rondelle | Disponible | Voir la pièce |
| 39 | C7360258 | Rondelle | Disponible | Voir la pièce |
| 40 | C7360300 | Rondelle | Disponible | Voir la pièce |
| 40 | C7360300 | Rondelle | Disponible | Voir la pièce |
| 41 | C73604097A | Rondelle | Disponible | Voir la pièce |
| 42 | C7380140 | Vis | Disponible | Voir la pièce |
| 43 | C73804127 | Vis | Disponible | Voir la pièce |
| 44 | C7410591 | Roulement | Disponible | Voir la pièce |
| 44 | C7410591 | Roulement | Disponible | Voir la pièce |
| 45 | C7413065B | Roulement | Disponible | Voir la pièce |
| 46 | C74704812637 | Etrier | Disponible | Voir la pièce |
| 47 | C74704813 | Etrier | Disponible | Voir la pièce |
| 48 | C74704814 | Etrier | Disponible | Voir la pièce |
| 49 | C74704886637 | Etrier | Disponible | Voir la pièce |
| 50 | C74704889637 | Etrier | Disponible | Voir la pièce |
| 51 | C74704890 | Etrier | Disponible | Voir la pièce |
| 52 | C75004456 | Entretoise | Disponible | Voir la pièce |
| 53 | C75004584 | Bague | Disponible | Voir la pièce |
| 54 | C75004962 | Entretoise | Disponible | Voir la pièce |
| 55 | C75004988 | Entretoise | Disponible | Voir la pièce |
| 55 | C75004988 | Entretoise | Disponible | Voir la pièce |
| 56 | C75404170 | Courroie | Disponible | Voir la pièce |
| 57 | C75404171 | Courroie | Disponible | Voir la pièce |
| 58 | C75404223 | Courroie | Disponible | Voir la pièce |
| 59 | C75604224 | Poulie | Disponible | Voir la pièce |
| 59 | C75604224 | Poulie | Disponible | Voir la pièce |
| 60 | C75604324 | Poulie | Disponible | Voir la pièce |
| 61 | C75604411 | Poulie | Disponible | Voir la pièce |
| 62 | C78304536BS | Etrier support pedales | Disponible | Voir la pièce |
| 63 | C78305734637 | Etrier support | Disponible | Voir la pièce |
| 64 | C78305809AS | Etrier | Disponible | Voir la pièce |
| 65 | C78305867Z | Etrier | Disponible | Voir la pièce |
| 66 | C78306165 | Levier | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7100224 | Vis | Disponible | Voir la pièce |
| 2 | C71004483 | Vis | Disponible | Voir la pièce |
| 2 | C71004483 | Vis | Disponible | Voir la pièce |
| 3 | C71004484 | Vis | Disponible | Voir la pièce |
| 4 | C7100599 | Vis | Disponible | Voir la pièce |
| 4 | C7100599 | Vis | Disponible | Voir la pièce |
| 5 | C73104591A | Support | Disponible | Voir la pièce |
| 6 | C7360607 | Rondelle | Disponible | Voir la pièce |
| 7 | C78304877AS | Interrupteur | Disponible | Voir la pièce |
| 8 | C78305811SM | Carrosserie arrière | Disponible | Voir la pièce |
| 9 | C78305875AEO | Selecteur (orange) | Disponible | Voir la pièce |
| 10 | C7831489D637 | Etrier | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C63104279A | Support | Disponible | Voir la pièce |
| 2 | C71004593 | Vis | Disponible | Voir la pièce |
| 3 | C7100726 | Vis | Disponible | Voir la pièce |
| 3 | C7100726 | Vis | Disponible | Voir la pièce |
| 4 | C7100751 | Vis | Disponible | Voir la pièce |
| 5 | C7100895 | Vis | Disponible | Voir la pièce |
| 5 | C7100895 | Vis | Disponible | Voir la pièce |
| 5 | C7100895 | Vis | Disponible | Voir la pièce |
| 6 | C71204064 | Contreecrou | Disponible | Voir la pièce |
| 6 | C71204064 | Contreecrou | Disponible | Voir la pièce |
| 7 | C7250157 | Bande | Disponible | Voir la pièce |
| 8 | C7250963 | Ampoule | Disponible | Voir la pièce |
| 9 | C73106095 | Protection | Disponible | Voir la pièce |
| 10 | C73106096 | Protection | Disponible | Voir la pièce |
| 11 | C73106796 | Capot | Disponible | Voir la pièce |
| 12 | C73804091A | Vis | Disponible | Voir la pièce |
| 13 | C78305417637 | Plaquette | Disponible | Voir la pièce |
| 14 | C78305418637 | Plaquette | Disponible | Voir la pièce |
| 15 | C78306302EO | Capot moteur (orange) | Disponible | Voir la pièce |
| 16 | C78306303EO | Capot lateral (orange) | Disponible | Voir la pièce |
| 17 | C78306304EO | Capot lateral (orange) | Disponible | Voir la pièce |
| 18 | C78306328637 | Bride | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C71004607 | Vis | Disponible | Voir la pièce |
| 2 | C7360171 | Rondelle | Disponible | Voir la pièce |
| 3 | C7360322 | Rondelle | Disponible | Voir la pièce |
| 5 | C75604319 | Poulie | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C17962 | Plaquette | Disponible | Voir la pièce |
| 2 | C64904052637 | Levier | Disponible | Voir la pièce |
| 3 | C64904076AS | Châssis | Non reliée | |
| 4 | C66404085 | Bac | Disponible | Voir la pièce |
| 5 | C68304421637 | Support left | Disponible | Voir la pièce |
| 6 | C68304422637 | Support right | Disponible | Voir la pièce |
| 7 | C7100224 | Vis | Disponible | Voir la pièce |
| 8 | C71004666 | Vis | Disponible | Voir la pièce |
| 8 | C71004666 | Vis | Disponible | Voir la pièce |
| 8 | C71004666 | Vis | Disponible | Voir la pièce |
| 8 | C71004666 | Vis | Disponible | Voir la pièce |
| 9 | C7100599 | Vis | Disponible | Voir la pièce |
| 9 | C7100599 | Vis | Disponible | Voir la pièce |
| 10 | C7101017 | Vis | Disponible | Voir la pièce |
| 10 | C7101017 | Vis | Disponible | Voir la pièce |
| 11 | C7101376 | Vis | Disponible | Voir la pièce |
| 12 | C7101682 | Vis | Disponible | Voir la pièce |
| 13 | C7101690 | Vis | Disponible | Voir la pièce |
| 13 | C7101690 | Vis | Disponible | Voir la pièce |
| 13 | C7101690 | Vis | Disponible | Voir la pièce |
| 14 | C71104138 | Pivot | Disponible | Voir la pièce |
| 14 | C71104138 | Pivot | Disponible | Voir la pièce |
| 14 | C71104138 | Pivot | Disponible | Voir la pièce |
| 14 | C71104138 | Pivot | Disponible | Voir la pièce |
| 14 | C71104138 | Pivot | Disponible | Voir la pièce |
| 14 | C71104138 | Pivot | Disponible | Voir la pièce |
| 15 | C7110679A | Goujon | Disponible | Voir la pièce |
| 16 | C7110701 | Pivot | Disponible | Voir la pièce |
| 16 | C7110701 | Pivot | Disponible | Voir la pièce |
| 17 | C71204064 | Contreecrou | Disponible | Voir la pièce |
| 17 | C71204064 | Contreecrou | Disponible | Voir la pièce |
| 17 | C71204064 | Contreecrou | Disponible | Voir la pièce |
| 18 | C7120691 | Ecrou | Disponible | Voir la pièce |
| 18 | C7120691 | Ecrou | Disponible | Voir la pièce |
| 18 | C7120691 | Ecrou | Disponible | Voir la pièce |
| 18 | C7120691 | Ecrou | Disponible | Voir la pièce |
| 19 | C7120692 | Ecrou hex | Disponible | Voir la pièce |
| 20 | C7120714 | Ecrou | Disponible | Voir la pièce |
| 21 | C7140145 | Goupille | Disponible | Voir la pièce |
| 22 | C7140147 | Goupille | Disponible | Voir la pièce |
| 23 | C71404033 | Goupille | Disponible | Voir la pièce |
| 24 | C71404040 | Ressort | Disponible | Voir la pièce |
| 24 | C71404040 | Ressort | Disponible | Voir la pièce |
| 24 | C71404040 | Ressort | Disponible | Voir la pièce |
| 24 | C71404040 | Ressort | Disponible | Voir la pièce |
| 24 | C71404040 | Ressort | Disponible | Voir la pièce |
| 24 | C71404040 | Ressort | Disponible | Voir la pièce |
| 25 | C7200204 | Poignee | Disponible | Voir la pièce |
| 26 | C72504039 | Interrupteur | Disponible | Voir la pièce |
| 27 | C72804044 | Vis | Disponible | Voir la pièce |
| 27 | C72804044 | Vis | Disponible | Voir la pièce |
| 27 | C72804044 | Vis | Disponible | Voir la pièce |
| 27 | C72804044 | Vis | Disponible | Voir la pièce |
| 28 | C73106106 | Couvercle | Disponible | Voir la pièce |
| 29 | C73106163 | Poignée | Disponible | Voir la pièce |
| 30 | C7320838A | Ressort | Disponible | Voir la pièce |
| 30 | C7320838A | Ressort | Disponible | Voir la pièce |
| 31 | C74904013AS | Tuyau | Disponible | Voir la pièce |
| 32 | C74904108637 | Châssis | Disponible | Voir la pièce |
| 32 | C74904108637 | Châssis | Disponible | Voir la pièce |
| 33 | C74904418637 | Châssis | Disponible | Voir la pièce |
| 34 | C78305731637 | Plaque | Disponible | Voir la pièce |
| 35 | C78305801AS | Support | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C68304466637 | Arbre | Disponible | Voir la pièce |
| 2 | C7120206 | Ecrou | Disponible | Voir la pièce |
| 3 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 3 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 3 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 4 | C7123083 | Ecrou | Disponible | Voir la pièce |
| 5 | C71404043 | Goupille | Disponible | Voir la pièce |
| 6 | C7140470 | Epingle | Disponible | Voir la pièce |
| 7 | C7160106A | Goupille | Disponible | Voir la pièce |
| 7 | C7160106A | Goupille | Disponible | Voir la pièce |
| 8 | C7200311 | Poignee | Disponible | Voir la pièce |
| 9 | C73204225 | Ressort | Disponible | Voir la pièce |
| 10 | C7360366 | Rondelle | Disponible | Voir la pièce |
| 10 | C7360366 | Rondelle | Disponible | Voir la pièce |
| 11 | C7360414 | Rondelle | Disponible | Voir la pièce |
| 11 | C7360414 | Rondelle | Disponible | Voir la pièce |
| 12 | C7360921 | Rondelle | Disponible | Voir la pièce |
| 13 | C7363084 | Entretoise | Disponible | Voir la pièce |
| 14 | C73804130 | Vis | Disponible | Voir la pièce |
| 14 | C73804130 | Vis | Disponible | Voir la pièce |
| 15 | C7380507B | Vis | Disponible | Voir la pièce |
| 16 | C7410225 | Roulement | Disponible | Voir la pièce |
| 16 | C7410225 | Roulement | Disponible | Voir la pièce |
| 17 | C74704282 | Levier | Disponible | Voir la pièce |
| 18 | C74704842 | Tige | Disponible | Voir la pièce |
| 18 | C74704842 | Tige | Disponible | Voir la pièce |
| 19 | C7471324 | Tige | Disponible | Voir la pièce |
| 20 | C78304494CS | Bras de levage | Disponible | Voir la pièce |
| 21 | C78304711CS | Bras de levage | Disponible | Voir la pièce |
| 22 | C7830720C637 | Plaquette | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C61804197B | Support | Disponible | Voir la pièce |
| 2 | C9180409C | Poulie | Disponible | Voir la pièce |
| 3 | C64704144 | Bras | Non reliée | |
| 4 | C68304396637 | Support | Disponible | Voir la pièce |
| 5 | C98304409 | Group frein | Disponible | Voir la pièce |
| 6 | C98304417 | Plaquette | Disponible | Voir la pièce |
| 7 | C68304418DS | Plateau de coupe | Non reliée | |
| 8 | C68304420637 | Support | Disponible | Voir la pièce |
| 9 | C7100106 | Vis | Disponible | Voir la pièce |
| 9 | C7100106 | Vis | Disponible | Voir la pièce |
| 10 | C7100347 | Vis | Disponible | Voir la pièce |
| 11 | C7100378 | Vis | Disponible | Voir la pièce |
| 11 | C7100378 | Vis | Disponible | Voir la pièce |
| 12 | C7100528 | Vis | Disponible | Voir la pièce |
| 13 | C7100599 | Vis | Disponible | Voir la pièce |
| 13 | C7100599 | Vis | Disponible | Voir la pièce |
| 14 | C7100607 | Vis | Disponible | Voir la pièce |
| 15 | C7101260A | Vis | Disponible | Voir la pièce |
| 15 | C7101260A | Vis | Disponible | Voir la pièce |
| 15 | C7101260A | Vis | Disponible | Voir la pièce |
| 16 | C71105319 | Tige | Disponible | Voir la pièce |
| 17 | C71105320 | Tige | Disponible | Voir la pièce |
| 18 | C7110736 | Bague | Disponible | Voir la pièce |
| 18 | C7110736 | Bague | Disponible | Voir la pièce |
| 19 | C7110993 | Pivot | Disponible | Voir la pièce |
| 20 | C7120290 | Rondelle | Disponible | Voir la pièce |
| 21 | C7120291 | Ecrou | Disponible | Voir la pièce |
| 21 | C7120291 | Ecrou | Disponible | Voir la pièce |
| 22 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 22 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 22 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 22 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 23 | C71204064 | Contreecrou | Disponible | Voir la pièce |
| 24 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 24 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 25 | C7123006 | Ecrou | Disponible | Voir la pièce |
| 25 | C7123006 | Ecrou | Disponible | Voir la pièce |
| 25 | C7123006 | Ecrou | Disponible | Voir la pièce |
| 25 | C7123006 | Ecrou | Disponible | Voir la pièce |
| 26 | C7140145 | Goupille | Disponible | Voir la pièce |
| 27 | C7140507 | Goupille | Disponible | Voir la pièce |
| 27 | C7140507 | Goupille | Disponible | Voir la pièce |
| 27 | C7140507 | Goupille | Disponible | Voir la pièce |
| 28 | C71704074 | Entretoise | Disponible | Voir la pièce |
| 29 | C72904033 | Support | Disponible | Voir la pièce |
| 30 | C73106251 | Protection | Disponible | Voir la pièce |
| 31 | C73106252 | Protection | Disponible | Voir la pièce |
| 32 | C73208325 | Ressort | Non reliée | |
| 32 | C73208325 | Ressort | Non reliée | |
| 33 | C73406265 | Roue | Non reliée | |
| 34 | C7360119 | Rondelle | Disponible | Voir la pièce |
| 35 | C7360264 | Rondelle | Disponible | Voir la pièce |
| 36 | C7360300 | Rondelle | Disponible | Voir la pièce |
| 37 | C73604097A | Rondelle | Disponible | Voir la pièce |
| 38 | C7363020 | Rondelle | Disponible | Voir la pièce |
| 40 | C7380373 | Vis | Disponible | Voir la pièce |
| 41 | C7380476 | Vis | Disponible | Voir la pièce |
| 42 | C7410591 | Roulement | Disponible | Voir la pièce |
| 42 | C7410591 | Roulement | Disponible | Voir la pièce |
| 43 | C74704781 | Tige | Disponible | Voir la pièce |
| 44 | C74704782B | Tige | Disponible | Voir la pièce |
| 45 | C74704840A | Tige | Disponible | Voir la pièce |
| 46 | C7480234 | Entretoise | Disponible | Voir la pièce |
| 46 | C7480234 | Entretoise | Disponible | Voir la pièce |
| 47 | C75005381 | Entretoise | Disponible | Voir la pièce |
| 47 | C75005381 | Entretoise | Disponible | Voir la pièce |
| 48 | C75004993 | Entretoise | Disponible | Voir la pièce |
| 48 | C75004993 | Entretoise | Disponible | Voir la pièce |
| 49 | C75404175 | Courroie | Disponible | Voir la pièce |
| 50 | C75604050 | Poulie | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C71205134 | Ecrou | Disponible | Voir la pièce |
| 1 | C71205134 | Ecrou | Disponible | Voir la pièce |
| 2 | C74204020A | Lame right | Disponible | Voir la pièce |
| 3 | C74204021A | Lame left | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C68304448637 | Boitier batterie | Disponible | Voir la pièce |
| 2 | C7100599 | Vis | Disponible | Voir la pièce |
| 2 | C7100599 | Vis | Disponible | Voir la pièce |
| 3 | C7260209 | Bande | Disponible | Voir la pièce |
| 4 | C74704430 | Etrier | Disponible | Voir la pièce |
| 5 | C7510555DR | Reservoir | Non reliée | |
| 6 | C7510603B | Bouchon | Non reliée | |
| 7 | C78304584BS | Bride | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C71004483 | Vis | Disponible | Voir la pièce |
| 2 | C7100604A | Vis | Disponible | Voir la pièce |
| 2 | C7100604A | Vis | Disponible | Voir la pièce |
| 2 | C7100604A | Vis | Disponible | Voir la pièce |
| 2 | C7100604A | Vis | Disponible | Voir la pièce |
| 2 | C7100604A | Vis | Disponible | Voir la pièce |
| 3 | C7100895 | Vis | Disponible | Voir la pièce |
| 4 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 5 | C73104945 | Moyeu | Disponible | Voir la pièce |
| 6 | C78304873BS | Tableau de bord | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7100227 | Vis | Disponible | Voir la pièce |
| 2 | C7250157 | Bande | Disponible | Voir la pièce |
| 3 | C72504363 | Interrupteur | Disponible | Voir la pièce |
| 4 | C72506153A | Interrupteur | Non reliée | |
| 5 | C72505066A | Cablage | Disponible | Voir la pièce |
| 6 | C7251303 | Epingle | Disponible | Voir la pièce |
| 7 | C7251439 | Securite | Disponible | Voir la pièce |
| 8 | C7251745A | Clé | Disponible | Voir la pièce |
| 9 | C7253237 | Bouchon | Disponible | Voir la pièce |
| 10 | C7260278 | Plaquette | Disponible | Voir la pièce |
| 11 | C7260279 | Plaquette | Disponible | Voir la pièce |
| 11 | C7260279 | Plaquette | Disponible | Voir la pièce |
| 12 | C78307369Z | Protection | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7251741 | Interrupteur | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7461089 | Câble starter | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C74604406 | Cable accellerateur | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C63804013637 | Essieu avant left | Disponible | Voir la pièce |
| 2 | C63804014AS | Essieu avant right | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C63404086G | Roue compl. | Disponible | Voir la pièce |
| 2 | C63404081662 | Roue | Disponible | Voir la pièce |
| 3 | C7341731 | Pneumatique | Disponible | Voir la pièce |
| 4 | C7410990B | Roulement | Disponible | Voir la pièce |
| 5 | C7410516B | Roulement | Disponible | Voir la pièce |
| 6 | C7340255 | Soupape | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | C7100627 | Vis | Disponible | Voir la pièce |
| 3 | C7340817662 | Roue | Disponible | Voir la pièce |
| 4 | C7360242 | Rondelle | Disponible | Voir la pièce |
| 5 | C63404369662 | Jante | Disponible | Voir la pièce |
| 6 | C7340255 | Soupape | Disponible | Voir la pièce |
| 7 | C7340448 | Pneumatique | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C64704137637 | Levier | Disponible | Voir la pièce |
| 2 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 3 | C7140145 | Goupille | Disponible | Voir la pièce |
| 4 | C72004049A | Poignee | Disponible | Voir la pièce |
| 5 | C73204276A | Ressort | Disponible | Voir la pièce |
| 7 | C7380140 | Vis | Disponible | Voir la pièce |
| 8 | C73804237A | Vis | Disponible | Voir la pièce |
| 9 | 68120030 | Gaine du type bowden | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C61804197B | Support | Disponible | Voir la pièce |
| 2 | C71205134 | Ecrou | Disponible | Voir la pièce |
| 3 | C7381010A | Arbre | Disponible | Voir la pièce |
| 4 | C7410919A | Roulement | Disponible | Voir la pièce |
| 4 | C7410919A | Roulement | Disponible | Voir la pièce |
| 5 | C7480433 | Entretoise | Disponible | Voir la pièce |
| 6 | C7501000 | Entretoise | Disponible | Voir la pièce |
| 7 | C7561188 | Poulie | Disponible | Voir la pièce |
| 8 | - | N | Non reliée | |
| 9 | C6190019C | Moyeu | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C9180409C | Poulie | Disponible | Voir la pièce |
| 2 | C71205134 | Ecrou | Disponible | Voir la pièce |
| 3 | C75604216 | Poulie | Disponible | Voir la pièce |
| 4 | C7501000 | Entretoise | Disponible | Voir la pièce |
| 4 | C7501000 | Entretoise | Disponible | Voir la pièce |
| 5 | C7410919A | Roulement | Disponible | Voir la pièce |
| 5 | C7410919A | Roulement | Disponible | Voir la pièce |
| 6 | C7381128 | Arbre | Disponible | Voir la pièce |
| 7 | C7480160A | Rondelle | Disponible | Voir la pièce |
| 8 | - | N | Non reliée | |
| 9 | C6190019C | Moyeu | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7120641 | Ecrou | Disponible | Voir la pièce |
| 2 | C7360187 | Rondelle | Disponible | Voir la pièce |
| 3 | C7360225 | Bague | Disponible | Voir la pièce |
| 4 | C73804146 | Ecrou | Disponible | Voir la pièce |
