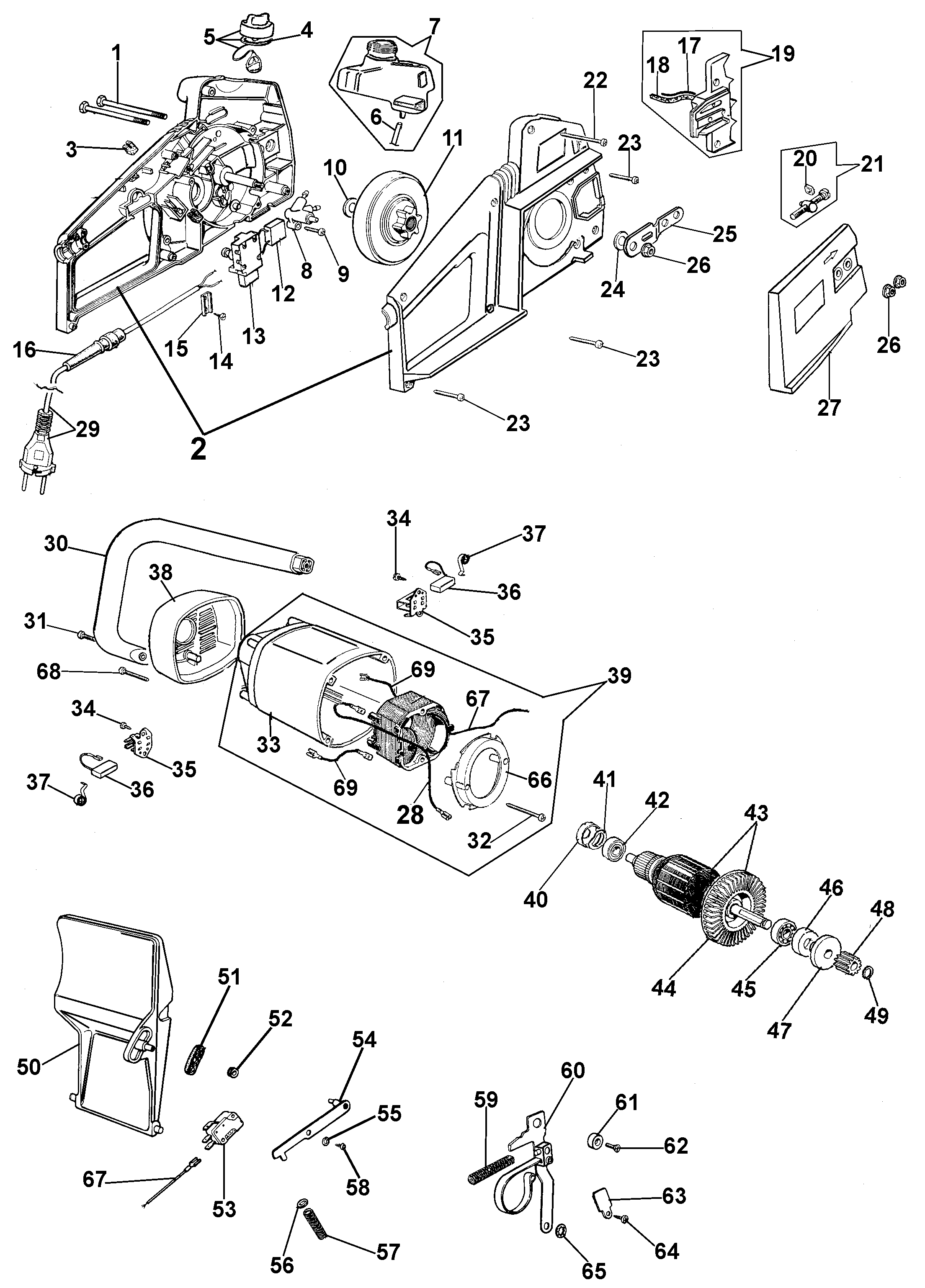

Vue Éclatée E 160 F
Retrouvez les pièces détachées, références et repères disponibles pour E 160 F.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 3906054 | Vis | Disponible | Voir la pièce |
| 2 | 011500492 | Couple poignées | Disponible | Voir la pièce |
| 3 | 011500081 | Protection | Disponible | Voir la pièce |
| 4 | 094000078R | Joint | Disponible | Voir la pièce |
| 5 | 093500422R | Bouchon | Disponible | Voir la pièce |
| 6 | 011500464 | Tuyau | Disponible | Voir la pièce |
| 7 | 011500097AR | Reservoir huile | Disponible | Voir la pièce |
| 8 | 011500020R | Pompe huile | Disponible | Voir la pièce |
| 9 | 011500059R | Vis | Disponible | Voir la pièce |
| 10 | 3818011AR | Rondelle | Disponible | Voir la pièce |
| 11 | 011500096R | Pignon | Non reliée | |
| 12 | 4198107 | Condensateur | Disponible | Voir la pièce |
| 13 | 3044026R | Interrupteur | Disponible | Voir la pièce |
| 14 | 012000028 | Vis | Disponible | Voir la pièce |
| 15 | 012000033R | Plaquette | Disponible | Voir la pièce |
| 16 | 011200084A | Passe-cable | Disponible | Voir la pièce |
| 17 | 011500231 | Ressort | Disponible | Voir la pièce |
| 18 | 011500463 | Tuyau | Disponible | Voir la pièce |
| 19 | 011500098A | Support | Disponible | Voir la pièce |
| 20 | 50010079 | Arrêt | Disponible | Voir la pièce |
| 21 | 011500462 | Kit vis tension | Disponible | Voir la pièce |
| 22 | 011500062 | Vis | Disponible | Voir la pièce |
| 23 | 011500060 | Vis | Disponible | Voir la pièce |
| 23 | 011500060 | Vis | Disponible | Voir la pièce |
| 23 | 011500060 | Vis | Disponible | Voir la pièce |
| 24 | 011500071 | Entretoise | Disponible | Voir la pièce |
| 25 | 011500461 | Plaquette | Disponible | Voir la pièce |
| 26 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 26 | 004400959R | Ecrou | Disponible | Voir la pièce |
| 27 | 011500419 | Carter chaine | Disponible | Voir la pièce |
| 28 | 011500473 | Cable | Disponible | Voir la pièce |
| 29 | 011500075 | Cable | Disponible | Voir la pièce |
| 30 | 011500406 | Poignee | Disponible | Voir la pièce |
| 31 | 011500061 | Vis | Disponible | Voir la pièce |
| 32 | 3960036 | Vis | Disponible | Voir la pièce |
| 33 | 011500467 | Boite moteur | Disponible | Voir la pièce |
| 34 | 3960037 | Vis | Disponible | Voir la pièce |
| 34 | 3960037 | Vis | Disponible | Voir la pièce |
| 35 | 011500052 | Support charbon | Disponible | Voir la pièce |
| 35 | 011500052 | Support charbon | Disponible | Voir la pièce |
| 36 | 011500346R | Charbon | Disponible | Voir la pièce |
| 36 | 011500346R | Charbon | Disponible | Voir la pièce |
| 37 | 011500051 | Ressort | Disponible | Voir la pièce |
| 37 | 011500051 | Ressort | Disponible | Voir la pièce |
| 38 | 011500405 | Carter embrague | Disponible | Voir la pièce |
| 39 | 011500485 | Kit stator | Disponible | Voir la pièce |
| 40 | 011500086 | Carter embrague | Disponible | Voir la pièce |
| 41 | 011500033 | Bague | Disponible | Voir la pièce |
| 42 | 3035034 | Roulement | Disponible | Voir la pièce |
| 43 | 011500410 | Induit | Disponible | Voir la pièce |
| 44 | 011500036 | Ventilateur | Disponible | Voir la pièce |
| 45 | 3035235R | Roulement | Disponible | Voir la pièce |
| 46 | 011500087 | Carter embrague | Disponible | Voir la pièce |
| 47 | 011500042 | Disque | Disponible | Voir la pièce |
| 48 | 011500043 | Pignon | Disponible | Voir la pièce |
| 49 | 011500100 | Rondelle | Disponible | Voir la pièce |
| 50 | 011500320 | Protection | Disponible | Voir la pièce |
| 51 | 011500057 | Joint | Disponible | Voir la pièce |
| 52 | 011500229A | Rouleau | Disponible | Voir la pièce |
| 53 | 011500008 | Interrupteur | Disponible | Voir la pièce |
| 54 | 011500228 | Levier | Disponible | Voir la pièce |
| 55 | 3916003R | Rondelle | Disponible | Voir la pièce |
| 56 | 011500006 | Rondelle | Disponible | Voir la pièce |
| 57 | 011500007 | Ressort | Disponible | Voir la pièce |
| 58 | 005000346 | Vis | Disponible | Voir la pièce |
| 59 | 011500012 | Ressort | Disponible | Voir la pièce |
| 60 | 011500093A | Bande de frein | Disponible | Voir la pièce |
| 61 | 011500069 | Bague | Disponible | Voir la pièce |
| 62 | 011500072 | Vis | Disponible | Voir la pièce |
| 63 | 011500070 | Plaquette | Disponible | Voir la pièce |
| 64 | 011500131 | Vis | Disponible | Voir la pièce |
| 65 | 3045033R | Bague | Non reliée | |
| 66 | 011500466 | Deflecteur | Disponible | Voir la pièce |
| 67 | 011500091 | Cable | Disponible | Voir la pièce |
| 67 | 011500091 | Cable | Disponible | Voir la pièce |
| 68 | 3960067AR | Vis | Disponible | Voir la pièce |
| 69 | 011500474 | Cable | Disponible | Voir la pièce |
| 69 | 011500474 | Cable | Disponible | Voir la pièce |
