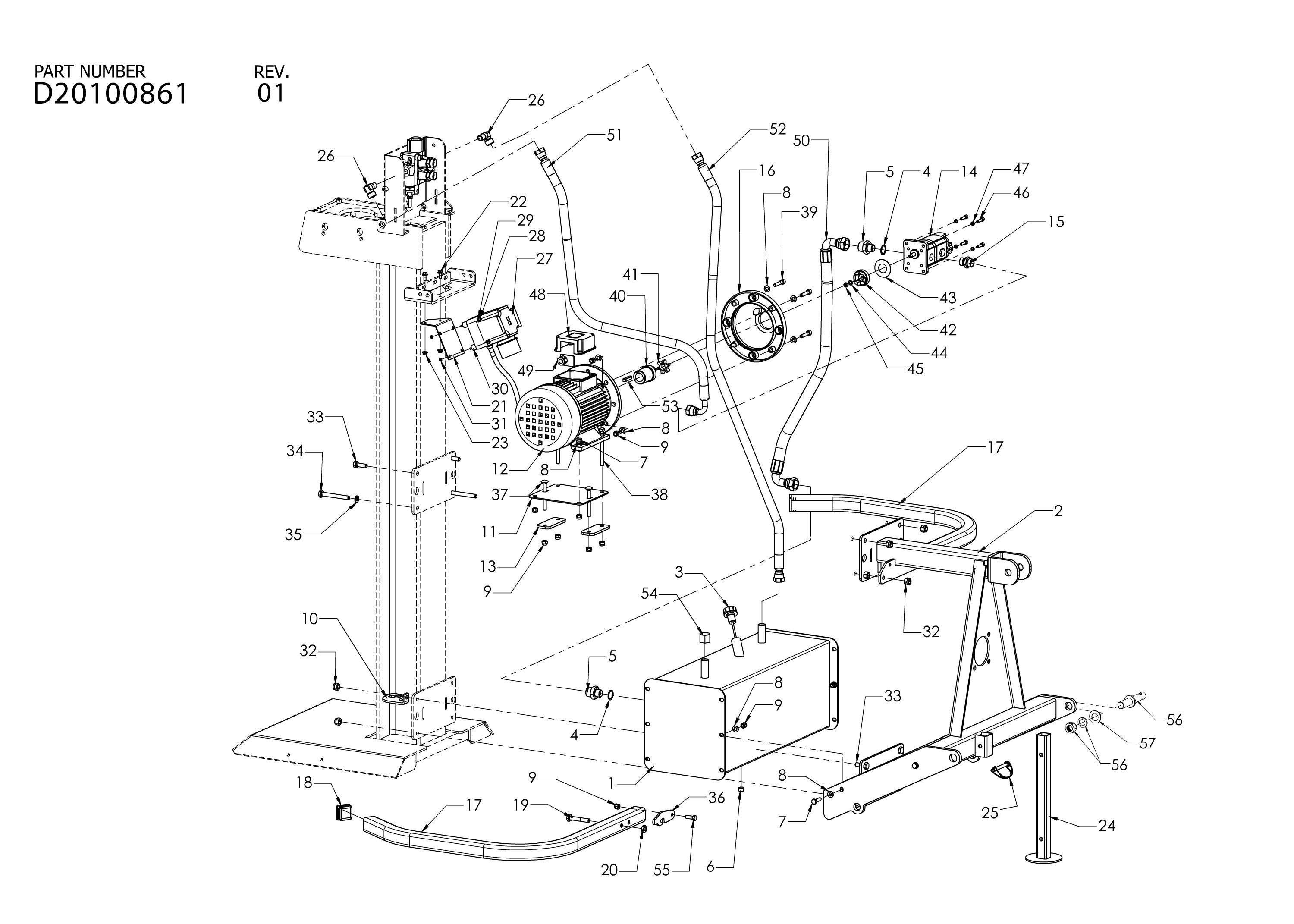

Vue Éclatée SPL 1200 T
Retrouvez les pièces détachées, références et repères disponibles pour SPL 1200 T.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | BLD05150592 | Poutre | Disponible | Voir la pièce |
| 2 | BLD80080152 | Cylindre | Disponible | Voir la pièce |
| 3 | BLE51041134 | Raccord | Disponible | Voir la pièce |
| 3 | BLE51041134 | Raccord | Disponible | Voir la pièce |
| 3 | BLE51041134 | Raccord | Disponible | Voir la pièce |
| 3.A | - | N | Non reliée | |
| 4 | BLE51011226 | Raccord | Disponible | Voir la pièce |
| 4 | BLE51011226 | Raccord | Disponible | Voir la pièce |
| 4.A | - | N | Non reliée | |
| 5 | BLB77000550 | Etrier | Disponible | Voir la pièce |
| 6 | BLE26035125 | Vis | Disponible | Voir la pièce |
| 6 | BLE26035125 | Vis | Disponible | Voir la pièce |
| 7 | BLE26560515 | Ecrou | Disponible | Voir la pièce |
| 7 | BLE26560515 | Ecrou | Disponible | Voir la pièce |
| 7 | BLE26560515 | Ecrou | Disponible | Voir la pièce |
| 8 | BLB02171460 | Pivot (blocage) | Disponible | Voir la pièce |
| 9 | BLB77120690 | Etrier | Disponible | Voir la pièce |
| 10 | BLE26035063 | Vis | Disponible | Voir la pièce |
| 11 | BLE26515006 | Ecrou | Disponible | Voir la pièce |
| 11 | BLE26515006 | Ecrou | Disponible | Voir la pièce |
| 11 | BLE26515006 | Ecrou | Disponible | Voir la pièce |
| 12 | BLD05411800 | Collier | Disponible | Voir la pièce |
| 13 | BLE26015103 | Vis | Disponible | Voir la pièce |
| 14 | BLE26760015 | Rondelle | Disponible | Voir la pièce |
| 15 | BLE26075092 | Vis | Disponible | Voir la pièce |
| 16 | BLE26035096 | Vis | Disponible | Voir la pièce |
| 17 | BLE26760014 | Rondelle | Disponible | Voir la pièce |
| 17 | BLE26760014 | Rondelle | Disponible | Voir la pièce |
| 18 | BLE26515068 | Ecrou | Disponible | Voir la pièce |
| 18 | BLE26515068 | Ecrou | Disponible | Voir la pièce |
| 18 | BLE26515068 | Ecrou | Disponible | Voir la pièce |
| 19 | BLD05411780 | Guide | Disponible | Voir la pièce |
| 20 | BLE26035098 | Vis | Disponible | Voir la pièce |
| 20.A | - | N | Non reliée | |
| 21 | BLB71100450 | Balancier | Disponible | Voir la pièce |
| 22 | BLB71010680 | Etrier | Disponible | Voir la pièce |
| 23 | BLE26561344 | Ecrou | Disponible | Voir la pièce |
| 23 | BLE26561344 | Ecrou | Disponible | Voir la pièce |
| 24 | BLB51050450 | Ressort | Disponible | Voir la pièce |
| 25 | BLE26075087 | Vis | Disponible | Voir la pièce |
| 26 | BLE26560312 | Ecrou | Disponible | Voir la pièce |
| 27 | BLB71150190 | Levier dx | Disponible | Voir la pièce |
| 28 | BLB47000140 | Rondelle | Disponible | Voir la pièce |
| 29 | BLE26515069 | Ecrou | Disponible | Voir la pièce |
| 30 | BLE28550020 | Poignee | Disponible | Voir la pièce |
| 31 | BLE26075101 | Vis | Disponible | Voir la pièce |
| 32 | BLB47000150 | Molette | Disponible | Voir la pièce |
| 33 | BLE26770250 | Rondelle | Disponible | Voir la pièce |
| 34 | BLE27071310 | Goupille | Disponible | Voir la pièce |
| 35 | BLE28740052 | Ressort | Disponible | Voir la pièce |
| 36 | BLD05260710 | Lame | Disponible | Voir la pièce |
| 37 | BLE26035143 | Vis | Disponible | Voir la pièce |
| 38 | BLE26560446 | Ecrou | Disponible | Voir la pièce |
| 39 | BLB50110300 | Bloc de glissement | Disponible | Voir la pièce |
| 39 | BLB50110300 | Bloc de glissement | Disponible | Voir la pièce |
| 40 | BLB37000420 | Entretoise | Disponible | Voir la pièce |
| 41 | BLB37000430 | Entretoise | Disponible | Voir la pièce |
| 42 | BLB71010730 | Kit masselotes (blocage) | Disponible | Voir la pièce |
| 43 | BLB71010720 | Kit masselotes (blocage) | Disponible | Voir la pièce |
| 44 | BLE26118121 | Vis | Disponible | Voir la pièce |
| 45 | BLE26118120 | Vis | Disponible | Voir la pièce |
| 46 | BLE26570518 | Ecrou | Disponible | Voir la pièce |
| 47 | BLD90101230 | Soupape | Disponible | Voir la pièce |
| 48 | BLE26075112 | Vis | Disponible | Voir la pièce |
| 49 | BLE26515038 | Ecrou | Disponible | Voir la pièce |
| 50 | BLB77000560 | Etrier | Disponible | Voir la pièce |
| 51 | BLD55080840 | Tuyau | Disponible | Voir la pièce |
| 52 | BLD55080770 | Tuyau | Disponible | Voir la pièce |
| 53 | BLE27070070 | Goupille | Disponible | Voir la pièce |
| 54 | BLE27120030 | Bague | Disponible | Voir la pièce |
| 55 | BLE27070040 | Goupille | Disponible | Voir la pièce |
| 56 | BLB71150240 | Levier sx | Disponible | Voir la pièce |
| 57 | BLD05411870 | Etrier droite | Disponible | Voir la pièce |
| 58 | BLD05411880 | Etrier gauche | Disponible | Voir la pièce |
| 59 | BLD05111930 | Support | Disponible | Voir la pièce |
| 59 | BLD05111930 | Support | Disponible | Voir la pièce |
| 60 | BLD05002160 | Blocage | Disponible | Voir la pièce |
| 61 | BLE26560517 | Ecrou | Disponible | Voir la pièce |
| 62 | BLE26137121 | Vis | Disponible | Voir la pièce |
| 63 | BLB16010290 | Entretoise | Disponible | Voir la pièce |
| 64 | BLE26075105 | Vis | Disponible | Voir la pièce |
| 65 | 68470003 | Coin à 4 voies pour 12 t | Disponible | Voir la pièce |
| 66 | BLK910500070 | Plancher mobile | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | - | N | Non reliée | |
| 1 | - | N | Non reliée | |
| 2 | BLB79640020 | Tige | Disponible | Voir la pièce |
| 2 | BLB79640020 | Tige | Disponible | Voir la pièce |
| 3 | BLB60460030 | Piston | Disponible | Voir la pièce |
| 3 | BLB60460030 | Piston | Disponible | Voir la pièce |
| 4 | BLB84520020 | Couvercle | Disponible | Voir la pièce |
| 4 | BLB84520020 | Couvercle | Disponible | Voir la pièce |
| 5 | BLE26560323 | Ecrou | Disponible | Voir la pièce |
| 5 | BLE26560323 | Ecrou | Disponible | Voir la pièce |
| 6 | BLB51450100 | Bague | Disponible | Voir la pièce |
| 6 | BLB51450100 | Bague | Disponible | Voir la pièce |
| 7 | BLB51450110 | Bague | Disponible | Voir la pièce |
| 7 | BLB51450110 | Bague | Disponible | Voir la pièce |
| 8 | BLJ00902040 | Kit joints | Disponible | Voir la pièce |
| 8 | BLJ00902040 | Kit joints | Disponible | Voir la pièce |
| 8 | BLJ00902040 | Kit joints | Disponible | Voir la pièce |
| 8 | BLJ00902040 | Kit joints | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | BLE26840019 | Rondelle | Disponible | Voir la pièce |
| 2 | BLE26560515 | Ecrou | Disponible | Voir la pièce |
| 3 | BLB77120760 | Crochet | Disponible | Voir la pièce |
| 4 | BLE26035116 | Vis | Disponible | Voir la pièce |
| 5 | BLD05520100 | Bras | Disponible | Voir la pièce |
| 6 | BLE26015209 | Vis | Disponible | Voir la pièce |
| 7 | BLE26515074 | Ecrou | Disponible | Voir la pièce |
| 8 | BLE26560520 | Ecrou | Disponible | Voir la pièce |
| 9 | BLB71010740 | Protection | Disponible | Voir la pièce |
| 10 | BLE26035097 | Vis | Disponible | Voir la pièce |
| 11 | BLE26760014 | Rondelle | Disponible | Voir la pièce |
| 12 | BLE26561344 | Ecrou | Disponible | Voir la pièce |
| 13 | BLE28400180 | Bouchon | Disponible | Voir la pièce |
| 14 | BLB77120330 | Etrier | Disponible | Voir la pièce |
| 15 | BLE26118124 | Vis | Disponible | Voir la pièce |
| 16 | BLE26570518 | Ecrou | Disponible | Voir la pièce |
| 17 | BLE27123123 | Crochet | Disponible | Voir la pièce |
| 18 | BLE27101025 | Chaine | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | BLD05170380 | Reservoir | Disponible | Voir la pièce |
| 2 | BLD05111940 | Support | Disponible | Voir la pièce |
| 3 | BLE28400190 | Bouchon | Disponible | Voir la pièce |
| 4 | BLE51430065 | Rondelle | Disponible | Voir la pièce |
| 4 | BLE51430065 | Rondelle | Disponible | Voir la pièce |
| 5 | BLE51323118 | Nipple | Disponible | Voir la pièce |
| 5 | BLE51323118 | Nipple | Disponible | Voir la pièce |
| 6 | BLE26620248 | Vis | Disponible | Voir la pièce |
| 7 | BLE26035098 | Vis | Disponible | Voir la pièce |
| 7 | BLE26035098 | Vis | Disponible | Voir la pièce |
| 8 | BLE26760014 | Rondelle | Disponible | Voir la pièce |
| 8 | BLE26760014 | Rondelle | Disponible | Voir la pièce |
| 8 | BLE26760014 | Rondelle | Disponible | Voir la pièce |
| 8 | BLE26760014 | Rondelle | Disponible | Voir la pièce |
| 8 | BLE26760014 | Rondelle | Disponible | Voir la pièce |
| 9 | BLE26561344 | Ecrou | Disponible | Voir la pièce |
| 9 | BLE26561344 | Ecrou | Disponible | Voir la pièce |
| 9 | BLE26561344 | Ecrou | Disponible | Voir la pièce |
| 9 | BLE26561344 | Ecrou | Disponible | Voir la pièce |
| 10 | BLB77000560 | Etrier | Disponible | Voir la pièce |
| 11 | BLB66020840 | Bride | Disponible | Voir la pièce |
| 12 | BLE86060020 | Moteur | Disponible | Voir la pièce |
| 13 | BLB71010700 | Etrier | Disponible | Voir la pièce |
| 14 | BLE53080020 | Pompe | Disponible | Voir la pièce |
| 15 | BLE51131144 | Nipple | Disponible | Voir la pièce |
| 16 | BLE34070010 | Flasque | Disponible | Voir la pièce |
| 17 | BLB50120200 | Guide | Disponible | Voir la pièce |
| 17 | BLB50120200 | Guide | Disponible | Voir la pièce |
| 18 | BLE28400180 | Bouchon | Disponible | Voir la pièce |
| 19 | BLE26015105 | Vis | Disponible | Voir la pièce |
| 20 | BLE26515069 | Ecrou | Disponible | Voir la pièce |
| 21 | BLB77120640 | Support | Disponible | Voir la pièce |
| 22 | BLE26050530 | Vis | Disponible | Voir la pièce |
| 23 | BLE26530442 | Ecrou | Disponible | Voir la pièce |
| 24 | BLD05002100 | Pied | Disponible | Voir la pièce |
| 25 | BLE27070025 | Axe piston | Disponible | Voir la pièce |
| 26 | BLE51041134 | Raccord | Disponible | Voir la pièce |
| 26 | BLE51041134 | Raccord | Disponible | Voir la pièce |
| 27 | BLE78300180 | Interrupteur | Disponible | Voir la pièce |
| 28 | BLE26075052 | Vis | Disponible | Voir la pièce |
| 29 | BLE26760011 | Rondelle | Disponible | Voir la pièce |
| 30 | BLE28300060 | Amortisseur | Disponible | Voir la pièce |
| 31 | BLE26560310 | Ecrou | Disponible | Voir la pièce |
| 32 | BLE26560515 | Ecrou | Disponible | Voir la pièce |
| 32 | BLE26560515 | Ecrou | Disponible | Voir la pièce |
| 33 | BLE26035125 | Vis | Disponible | Voir la pièce |
| 33 | BLE26035125 | Vis | Disponible | Voir la pièce |
| 34 | BLE26035115 | Vis | Disponible | Voir la pièce |
| 35 | BLE26840019 | Rondelle | Disponible | Voir la pièce |
| 36 | BLB71060380 | Levier | Disponible | Voir la pièce |
| 37 | BLE26090257 | Vis | Disponible | Voir la pièce |
| 38 | BLE26035109 | Vis | Disponible | Voir la pièce |
| 39 | BLE26075107 | Vis | Disponible | Voir la pièce |
| 40 | BLE34010110 | Connection | Disponible | Voir la pièce |
| 41 | BLE34030115 | Protection | Disponible | Voir la pièce |
| 42 | BLE34020110 | Connection | Disponible | Voir la pièce |
| 43 | BLE34050115 | Rondelle | Disponible | Voir la pièce |
| 44 | BLE26840015 | Rondelle | Disponible | Voir la pièce |
| 45 | BLE26510067 | Ecrou | Disponible | Voir la pièce |
| 46 | BLE26075085 | Vis | Disponible | Voir la pièce |
| 47 | BLE26840013 | Rondelle | Disponible | Voir la pièce |
| 48 | BLE87300090 | Couvercle | Disponible | Voir la pièce |
| 49 | BLE87300092 | Plaque | Disponible | Voir la pièce |
| 50 | BLD55120010 | Tuyau | Disponible | Voir la pièce |
| 51 | BLD55080890 | Tuyau | Disponible | Voir la pièce |
| 52 | BLD55080850 | Tuyau | Disponible | Voir la pièce |
| 53 | BLE27470305 | Clavette | Disponible | Voir la pièce |
| 54 | BLE26624020 | Bouchon | Disponible | Voir la pièce |
| 55 | BLE26035097 | Vis | Disponible | Voir la pièce |
| 56 | BLE31750030 | Pivot + écrou | Disponible | Voir la pièce |
| 56 | BLE31750030 | Pivot + écrou | Disponible | Voir la pièce |
| 57 | BLE26760025 | Rondelle | Disponible | Voir la pièce |
