Vue Éclatée MH 180RK (K700 H - SN T210) (EN709)
Retrouvez les pièces détachées, références et repères disponibles pour MH 180RK (K700 H - SN T210) (EN709).

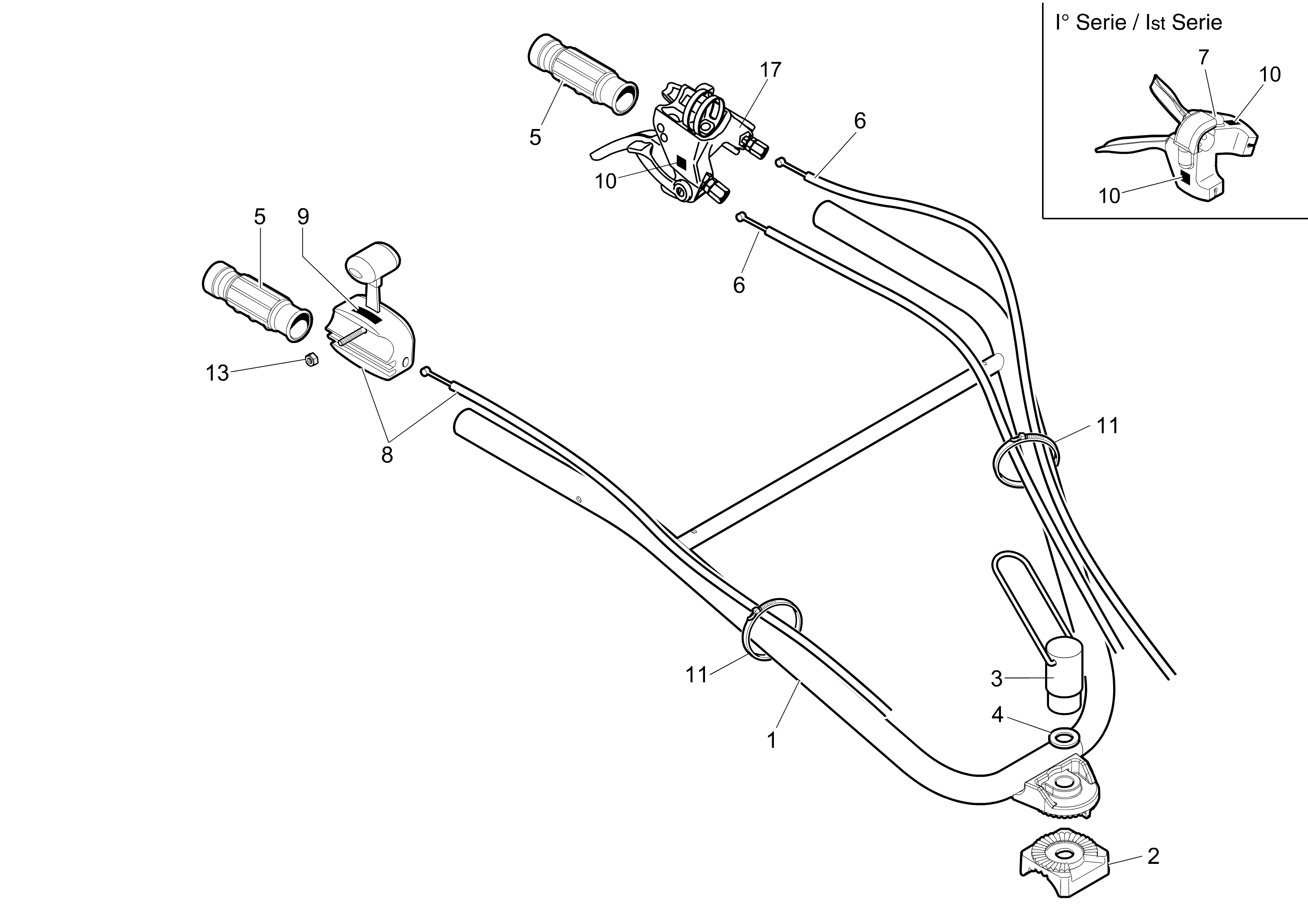

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68690067 | Guidon | Disponible | Voir la pièce |
| 2 | YF1231651 | Plateau denté | Disponible | Voir la pièce |
| 3 | YF1231634 | Levier | Disponible | Voir la pièce |
| 4 | YF1231635 | Rondelle | Disponible | Voir la pièce |
| 5 | YN2847410 | Poignée start | Disponible | Voir la pièce |
| 5 | YN2847410 | Poignée start | Disponible | Voir la pièce |
| 6 | 68690062R | Transmission | Disponible | Voir la pièce |
| 6 | 68690062R | Transmission | Disponible | Voir la pièce |
| 7 | 68690029R | Levier (double) START | Disponible | Voir la pièce |
| 8 | 68690021R | Accelerateur | Disponible | Voir la pièce |
| 8 | YF1231708 | Accelerateur | Disponible | Voir la pièce |
| 9 | YN5380100 | Decalque (Accelerateur) | Disponible | Voir la pièce |
| 10 | YN5380670 | Decalque (Direction) | Disponible | Voir la pièce |
| 10 | YN5380670 | Decalque (Direction) | Disponible | Voir la pièce |
| 10 | YN5380670 | Decalque (Direction) | Disponible | Voir la pièce |
| 11 | YN1764000 | Bande | Disponible | Voir la pièce |
| 11 | YN1764000 | Bande | Disponible | Voir la pièce |
| 13 | 3914006R | Ecrou | Disponible | Voir la pièce |
| 17 | 68690068R | Levier (double) | Disponible | Voir la pièce |

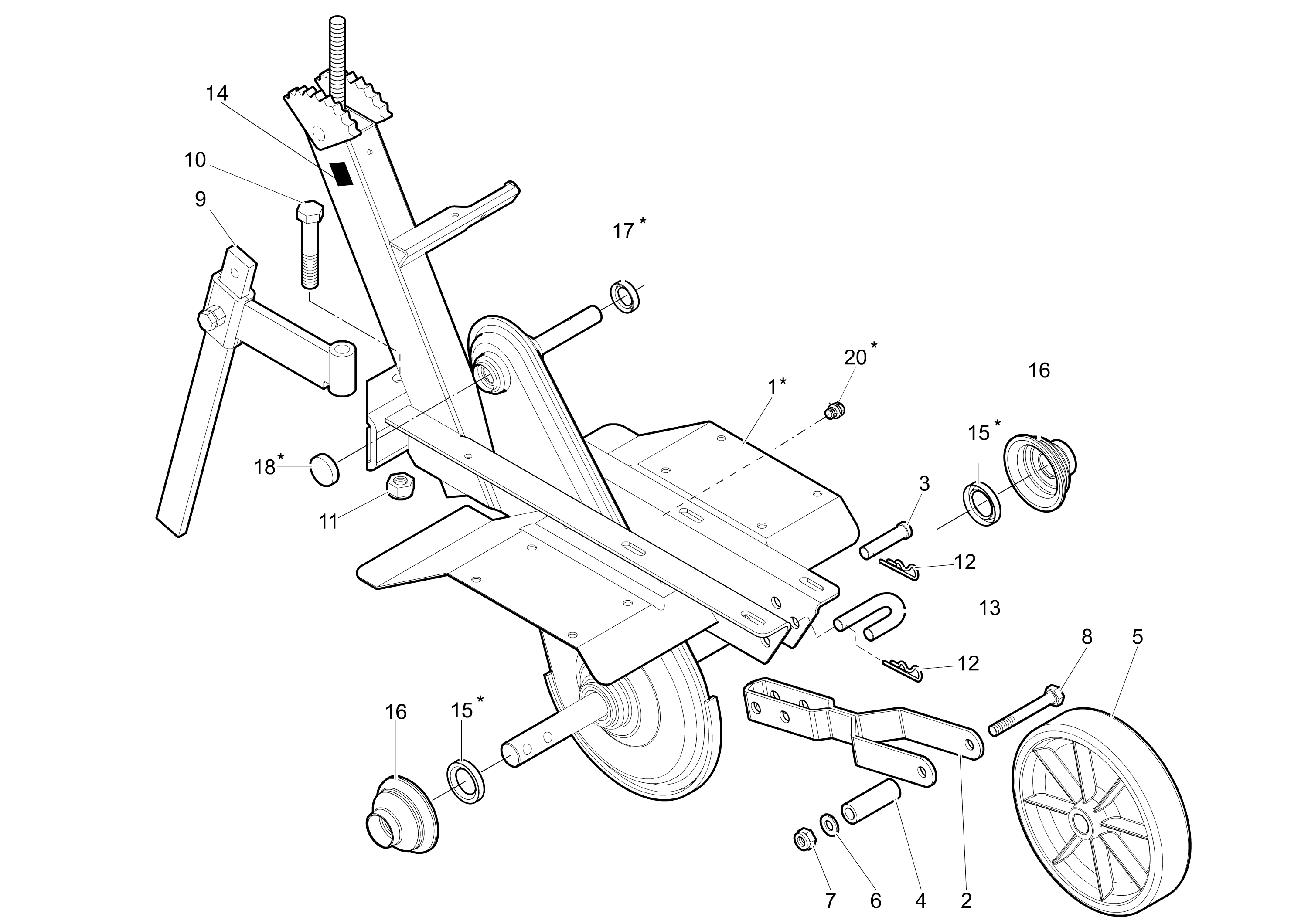

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68692007 | Capot (protection + bouchon) | Disponible | Voir la pièce |
| 1 | 68692007 | Capot (protection + bouchon) | Disponible | Voir la pièce |
| 1 | 68692007 | Capot (protection + bouchon) | Disponible | Voir la pièce |
| 1 | 68692007 | Capot (protection + bouchon) | Disponible | Voir la pièce |
| 1 | 68692007 | Capot (protection + bouchon) | Disponible | Voir la pièce |
| 1 | 68692007 | Capot (protection + bouchon) | Disponible | Voir la pièce |
| 2 | 68690011 | Support (roue) | Disponible | Voir la pièce |
| 3 | YF1231625 | Pivot | Disponible | Voir la pièce |
| 4 | YF1231669 | Entretoise | Disponible | Voir la pièce |
| 5 | N4841300AR | Roue | Non reliée | |
| 6 | 3916010R | Rondelle | Disponible | Voir la pièce |
| 7 | 3914014R | Ecrou | Disponible | Voir la pièce |
| 8 | YN6358200 | Vis | Disponible | Voir la pièce |
| 9 | 68690010 | Ergot | Disponible | Voir la pièce |
| 10 | YN6433110 | Vis | Disponible | Voir la pièce |
| 11 | YN1476760 | Ecrou | Disponible | Voir la pièce |
| 12 | YN5135700 | Goupille | Disponible | Voir la pièce |
| 12 | YN5135700 | Goupille | Disponible | Voir la pièce |
| 13 | YF1231624 | Cavalier | Disponible | Voir la pièce |
| 14 | N5388666 | Decalque CE | Disponible | Voir la pièce |
| 15 | 3050046R | Bague | Disponible | Voir la pièce |
| 15 | 3050046R | Bague | Disponible | Voir la pièce |
| 16 | YF1233106 | Protection | Disponible | Voir la pièce |
| 16 | YF1233106 | Protection | Disponible | Voir la pièce |
| 17 | YN0205400 | Bague | Disponible | Voir la pièce |
| 18 | YN5269990 | Bouchon | Disponible | Voir la pièce |
| 20 | YN5254000 | Bouchon huile | Disponible | Voir la pièce |

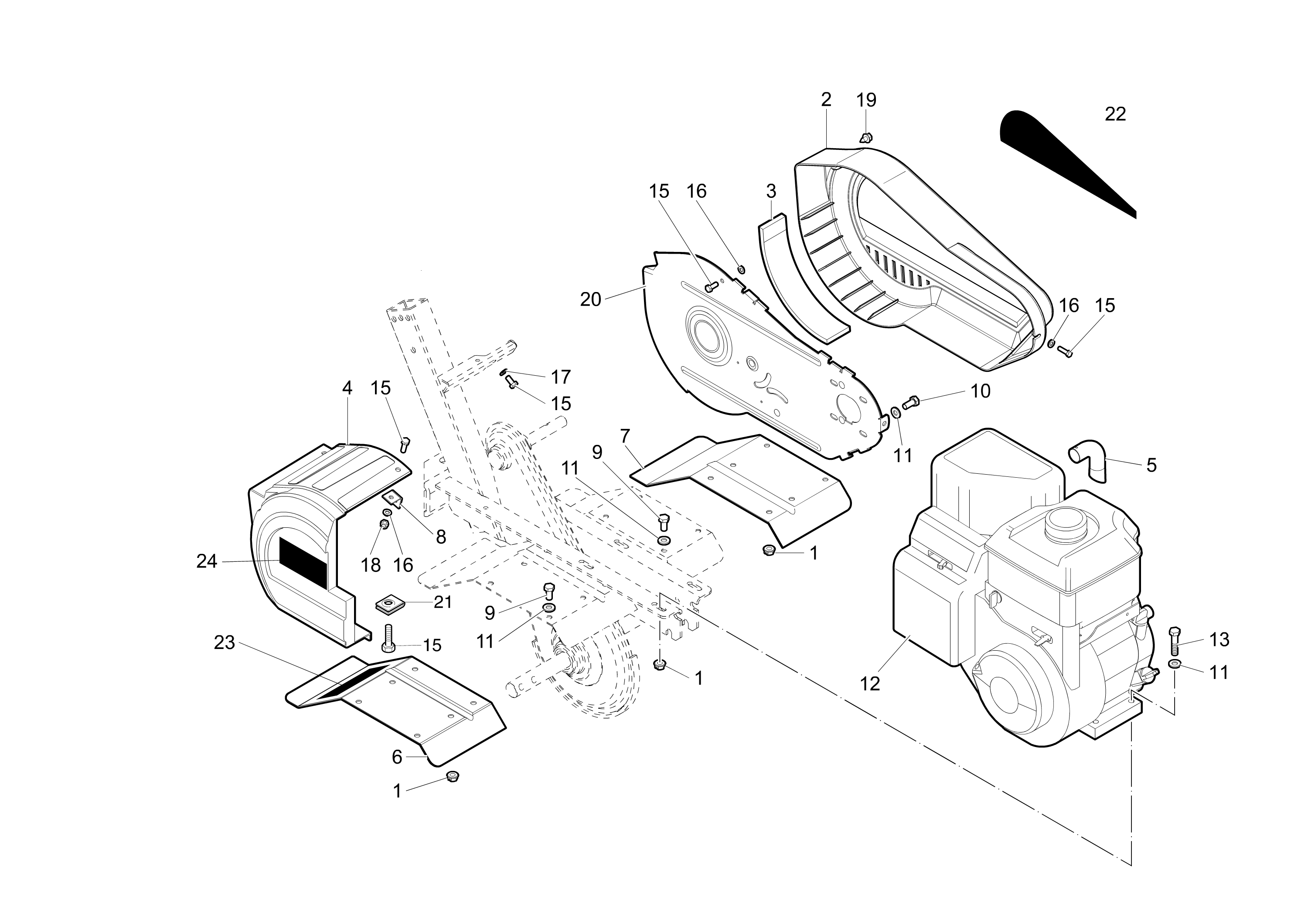

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 1 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 1 | YN1457570 | Ecrou | Disponible | Voir la pièce |
| 2 | 68670024ER | Capot | Disponible | Voir la pièce |
| 3 | F1232205R | Profil en caoutchouc | Non reliée | |
| 4 | 68670022R | Capot | Disponible | Voir la pièce |
| 5 | F1230002 | Deflecteur | Disponible | Voir la pièce |
| 6 | YF1232164A | Tuyau | Disponible | Voir la pièce |
| 7 | YF1232165 | Tuyau | Disponible | Voir la pièce |
| 8 | YF1232108 | Support | Disponible | Voir la pièce |
| 9 | YN6254600 | Vis | Disponible | Voir la pièce |
| 9 | YN6254600 | Vis | Disponible | Voir la pièce |
| 10 | 3933034AR | Pivot | Non reliée | |
| 10 | YN6243940 | Vis | Disponible | Voir la pièce |
| 11 | 3916008R | Rondelle | Non reliée | |
| 11 | 3916008R | Rondelle | Non reliée | |
| 11 | 3916008R | Rondelle | Non reliée | |
| 11 | 3916008R | Rondelle | Non reliée | |
| 12 | 3075156 | Moteur | Disponible | Voir la pièce |
| 13 | 3806076R | Vis | Disponible | Voir la pièce |
| 15 | 301000042R | Vis | Disponible | Voir la pièce |
| 15 | 301000042R | Vis | Disponible | Voir la pièce |
| 15 | 301000042R | Vis | Disponible | Voir la pièce |
| 15 | 301000042R | Vis | Disponible | Voir la pièce |
| 15 | 301000042R | Vis | Disponible | Voir la pièce |
| 16 | YN4361900 | Rondelle | Disponible | Voir la pièce |
| 16 | YN4361900 | Rondelle | Disponible | Voir la pièce |
| 16 | YN4361900 | Rondelle | Disponible | Voir la pièce |
| 17 | YN4361900 | Rondelle | Disponible | Voir la pièce |
| 18 | YN1727050 | Ecrou | Disponible | Voir la pièce |
| 19 | N3752100 | Ecrou | Disponible | Voir la pièce |
| 20 | F1232126 | Plaquette | Disponible | Voir la pièce |
| 21 | YN1727050 | Ecrou | Disponible | Voir la pièce |
| 22 | 68690042R | Kit etiquettes | Disponible | Voir la pièce |
| 22 | YF1232182 | Decalque | Disponible | Voir la pièce |
| 23 | YF1233111 | Decalque (danger) | Disponible | Voir la pièce |
| 24 | 68690042R | Kit etiquettes | Disponible | Voir la pièce |
| 24 | YF1232187 | Decalque | Disponible | Voir la pièce |

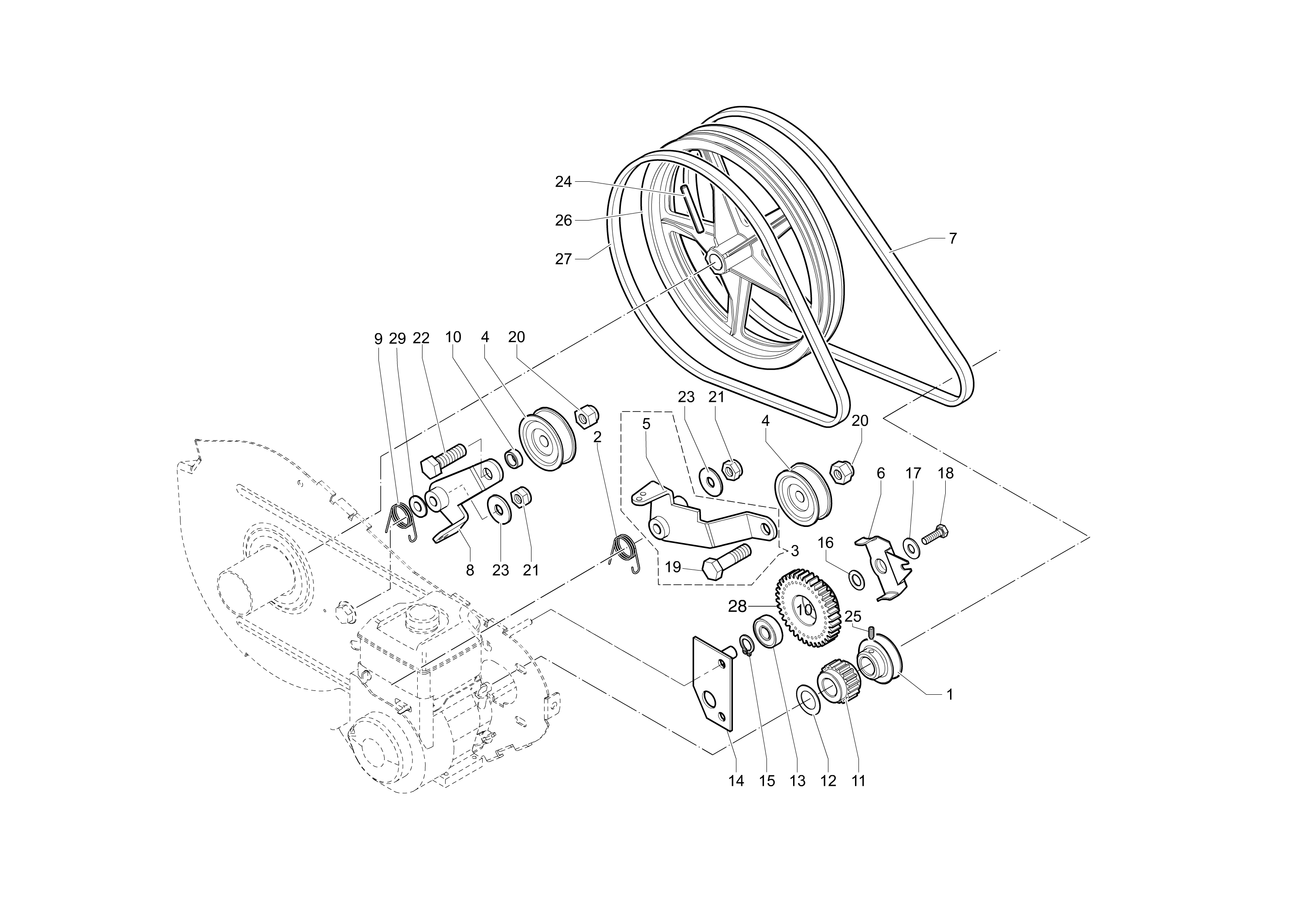

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | YF1231607 | Poulie | Disponible | Voir la pièce |
| 2 | YF1231613 | Ressort | Disponible | Voir la pièce |
| 3 | 68692005 | Kit levier | Disponible | Voir la pièce |
| 4 | YF1231615 | Roulement | Non reliée | |
| 4 | YF1231615 | Roulement | Non reliée | |
| 5 | 68690030R | Levier galopin | Disponible | Voir la pièce |
| 6 | YF1231646 | Plaquette | Disponible | Voir la pièce |
| 7 | YF1231609 | Courroie | Non reliée | |
| 8 | YF1231616 | Levier | Disponible | Voir la pièce |
| 9 | YF1231640 | Ressort | Disponible | Voir la pièce |
| 10 | YF1231619 | Entretoise | Disponible | Voir la pièce |
| 11 | ES360020180R | Engrenage | Disponible | Voir la pièce |
| 12 | YF1231648 | Entretoise | Disponible | Voir la pièce |
| 13 | YN1252350 | Roulement | Disponible | Voir la pièce |
| 14 | YF1231644 | Plaquette | Disponible | Voir la pièce |
| 15 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 16 | YN5001750 | Epaisseur | Disponible | Voir la pièce |
| 17 | YN4357000 | Rondelle | Disponible | Voir la pièce |
| 18 | 301000042R | Vis | Disponible | Voir la pièce |
| 19 | YN6370300 | Vis | Disponible | Voir la pièce |
| 20 | YN1470200 | Ecrou | Disponible | Voir la pièce |
| 20 | YN1470200 | Ecrou | Disponible | Voir la pièce |
| 21 | 3914014R | Ecrou | Disponible | Voir la pièce |
| 21 | 3914014R | Ecrou | Disponible | Voir la pièce |
| 22 | YN6387950 | Vis | Disponible | Voir la pièce |
| 23 | YN4382550 | Rondelle | Disponible | Voir la pièce |
| 23 | YN4382550 | Rondelle | Disponible | Voir la pièce |
| 24 | YN5129400 | Goupille | Disponible | Voir la pièce |
| 25 | YN6195100 | Vis | Disponible | Voir la pièce |
| 26 | 68670056AR | Poulie | Disponible | Voir la pièce |
| 27 | 68670044R | Courroie (vitesse arrière) | Non reliée | |
| 28 | ES360020180R | Engrenage | Disponible | Voir la pièce |
| 29 | 3064005AR | Rondelle | Disponible | Voir la pièce |

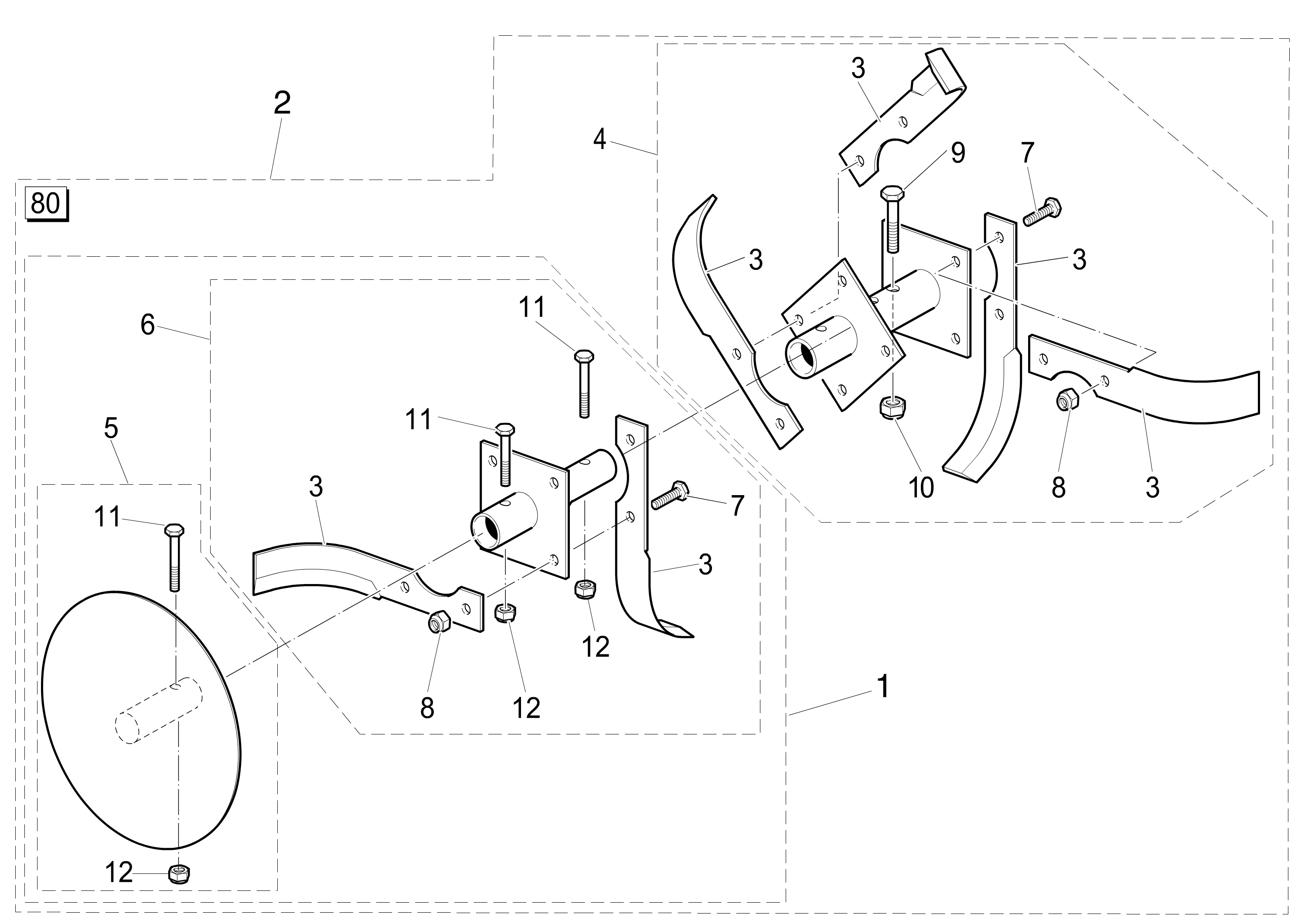

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 68620032A | Tuyau | Disponible | Voir la pièce |
| 1 | 68620033A | Tuyau | Disponible | Voir la pièce |
| 2 | 68622002R | Rotor (complet) | Disponible | Voir la pièce |
| 3 | R0000143 | Kit couteaux | Disponible | Voir la pièce |
| 3 | R0000143 | Kit couteaux | Disponible | Voir la pièce |
| 3 | R0000143 | Kit couteaux | Disponible | Voir la pièce |
| 3 | R0000143 | Kit couteaux | Disponible | Voir la pièce |
| 3 | R0000143 | Kit couteaux | Disponible | Voir la pièce |
| 3 | R0000143 | Kit couteaux | Disponible | Voir la pièce |
| 4 | 68690035R | Fraise | Disponible | Voir la pièce |
| 4 | 68690036R | Fraise | Disponible | Voir la pièce |
| 5 | 68620046AR | Disque | Disponible | Voir la pièce |
| 6 | 68620032A | Tuyau | Disponible | Voir la pièce |
| 6 | 68620033A | Tuyau | Disponible | Voir la pièce |
| 7 | 3933034AR | Pivot | Non reliée | |
| 7 | 3933034AR | Pivot | Non reliée | |
| 8 | YN1458020 | Ecrou | Disponible | Voir la pièce |
| 8 | YN1458020 | Ecrou | Disponible | Voir la pièce |
| 9 | YN6342900 | Vis | Disponible | Voir la pièce |
| 10 | 3914014R | Ecrou | Disponible | Voir la pièce |
| 11 | 3806076R | Vis | Disponible | Voir la pièce |
| 11 | 3806076R | Vis | Disponible | Voir la pièce |
| 11 | 3806076R | Vis | Disponible | Voir la pièce |
| 12 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 12 | 3914010R | Ecrou | Disponible | Voir la pièce |
| 12 | 3914010R | Ecrou | Disponible | Voir la pièce |

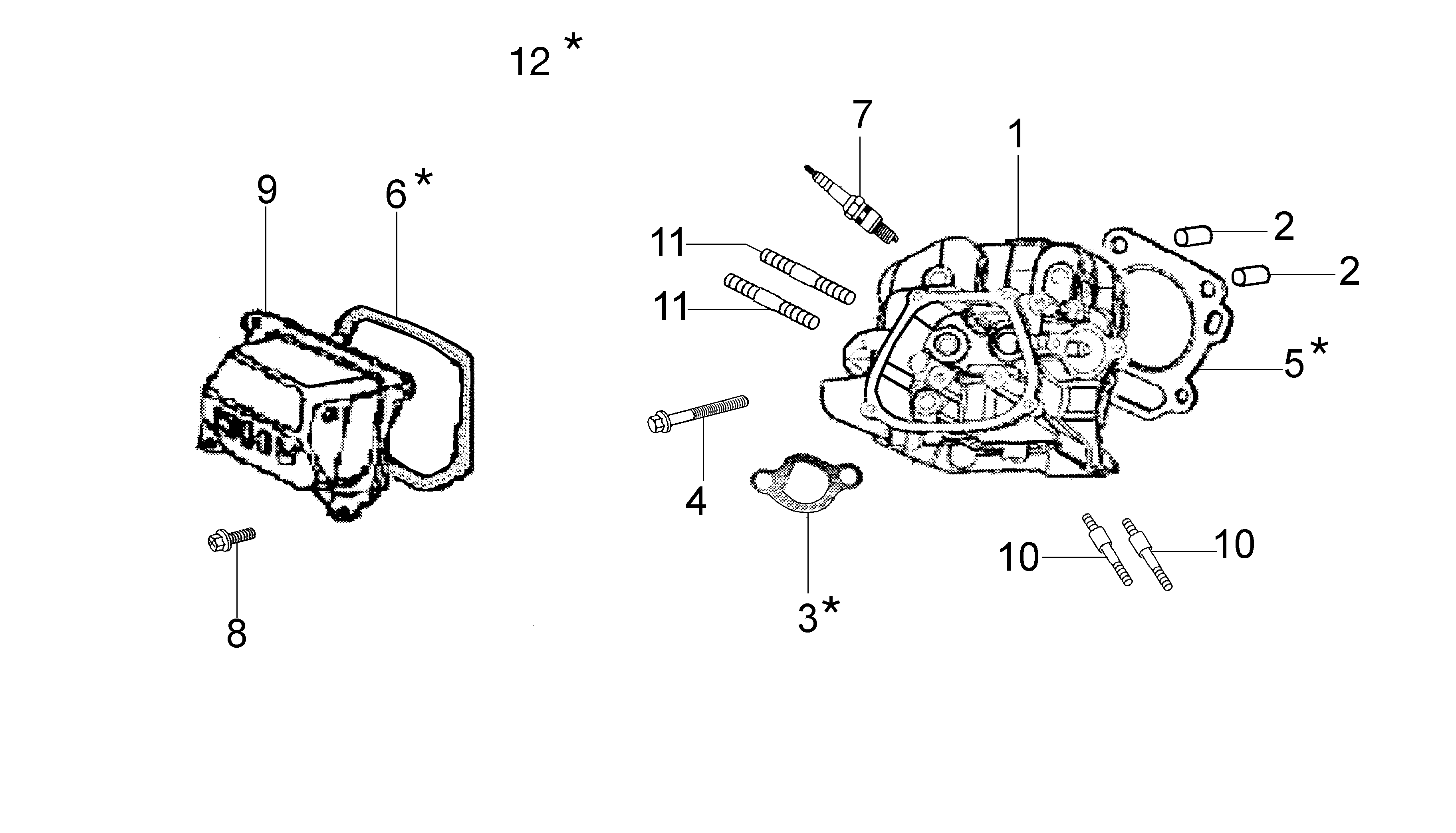

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150275 | Tête cylindre | Disponible | Voir la pièce |
| 2 | L66150350 | Goupille | Disponible | Voir la pièce |
| 2 | L66150350 | Goupille | Disponible | Voir la pièce |
| 3 | L66150309 | Joint | Disponible | Voir la pièce |
| 4 | L66150323 | Vis | Disponible | Voir la pièce |
| 5 | L66150276 | Joint | Disponible | Voir la pièce |
| 6 | L66150278 | Joint | Disponible | Voir la pièce |
| 7 | 3055123R | Bougie | Non reliée | |
| 8 | L66150316 | Vis | Disponible | Voir la pièce |
| 9 | L66150277 | Couvercle | Disponible | Voir la pièce |
| 10 | L66150241 | Goujon | Disponible | Voir la pièce |
| 10 | L66150241 | Goujon | Disponible | Voir la pièce |
| 11 | L66150324 | Goujon | Disponible | Voir la pièce |
| 11 | L66150324 | Goujon | Disponible | Voir la pièce |
| 12 | L66150618 | Kit joints | Disponible | Voir la pièce |
| 12 | L66150618 | Kit joints | Disponible | Voir la pièce |
| 12 | L66150618 | Kit joints | Disponible | Voir la pièce |
| 12 | L66150618 | Kit joints | Disponible | Voir la pièce |

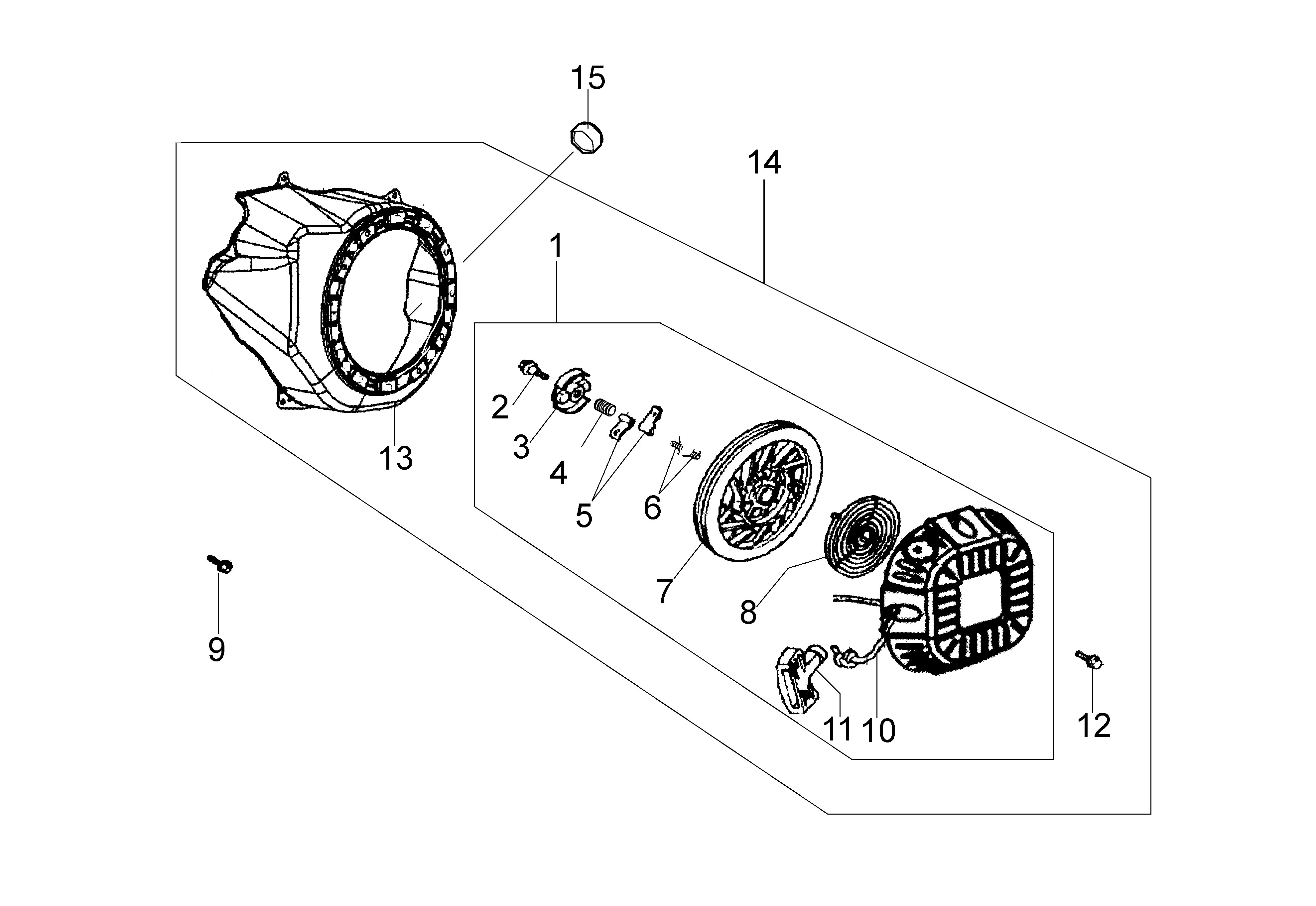

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150329 | Demarrage complet | Disponible | Voir la pièce |
| 2 | L66150330 | Vis | Disponible | Voir la pièce |
| 3 | L66150331 | Entraineur | Disponible | Voir la pièce |
| 4 | L66150332 | Ressort | Disponible | Voir la pièce |
| 5 | L66150263 | Cliquet | Disponible | Voir la pièce |
| 6 | L66150264 | Ressort | Disponible | Voir la pièce |
| 7 | L66150265 | Poulie | Disponible | Voir la pièce |
| 8 | L66150336 | Ressort de démarrage | Disponible | Voir la pièce |
| 9 | L66150316 | Vis | Disponible | Voir la pièce |
| 10 | L66150337 | Cordelette | Disponible | Voir la pièce |
| 11 | L66150103 | Poignée de démarrage | Disponible | Voir la pièce |
| 12 | L66150339 | Vis | Disponible | Voir la pièce |
| 13 | L66150391 | Couvercle ventilateur | Disponible | Voir la pièce |
| 14 | L66150374 | Groupe de démarrage | Disponible | Voir la pièce |
| 15 | L66150474 | Bouchon | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150272 | Cylindre et subassment | Disponible | Voir la pièce |
| 2 | L66150326 | Bague | Disponible | Voir la pièce |
| 3 | L66150304 | Regulateur | Disponible | Voir la pièce |
| 4 | L66150355 | Roulement | Disponible | Voir la pièce |
| 5 | L66150302 | Axe | Disponible | Voir la pièce |
| 6 | L66150325 | Rondelle | Disponible | Voir la pièce |
| 7 | L66150353 | Goupille | Disponible | Voir la pièce |

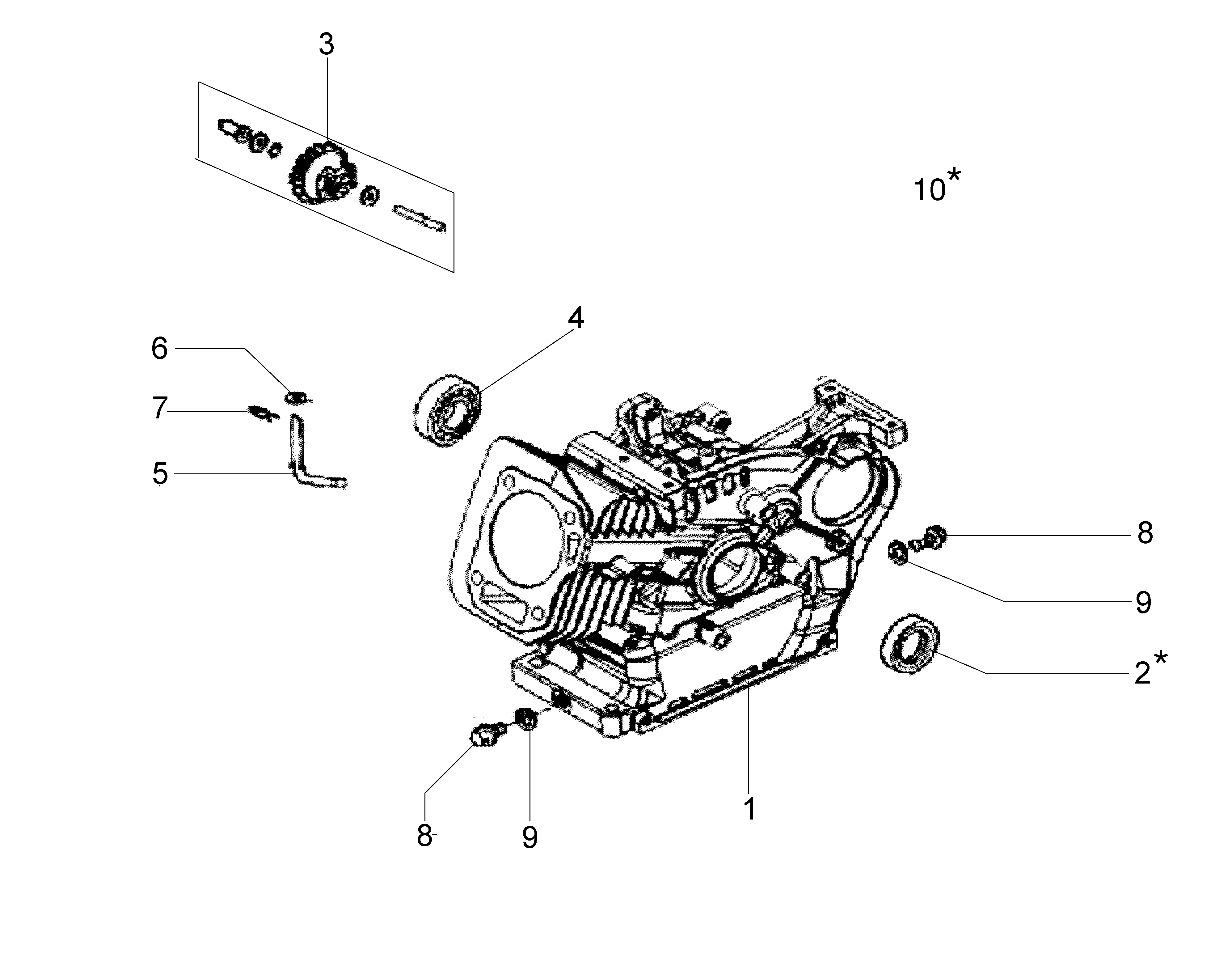

| 8 | L66150352 | Vis | Disponible | Voir la pièce |
| 8 | L66150352 | Vis | Disponible | Voir la pièce |
| 9 | L66150354 | Rondelle | Disponible | Voir la pièce |
| 9 | L66150354 | Rondelle | Disponible | Voir la pièce |
| 10 | L66150618 | Kit joints | Disponible | Voir la pièce |
| 10 | L66150618 | Kit joints | Disponible | Voir la pièce |

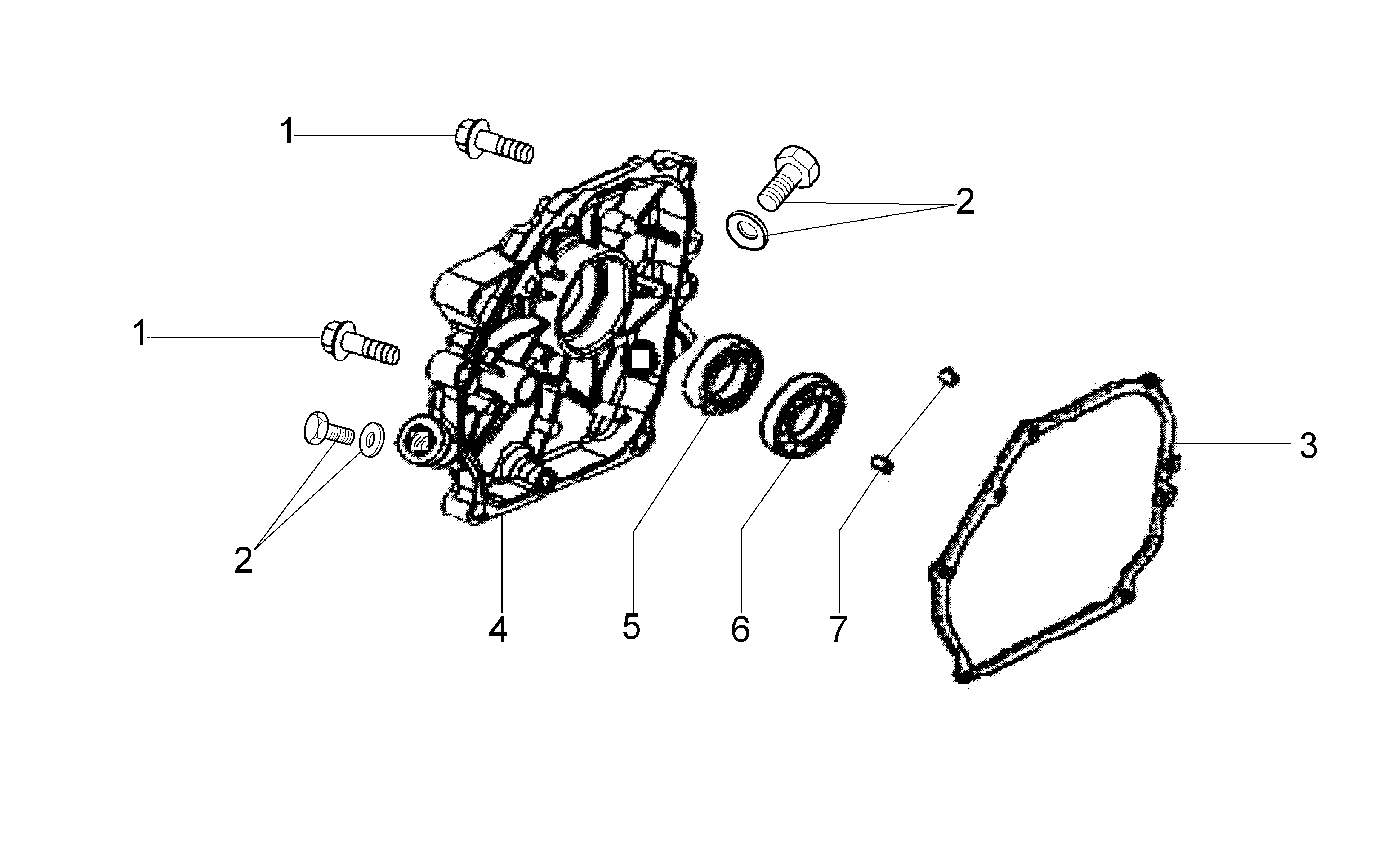

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150319 | Vis | Disponible | Voir la pièce |
| 1 | L66150319 | Vis | Disponible | Voir la pièce |
| 2 | L66151232 | Bouchon | Disponible | Voir la pièce |
| 2 | L66151232 | Bouchon | Disponible | Voir la pièce |
| 3 | L66150274 | Joint | Disponible | Voir la pièce |
| 4 | L66150273 | Couvercle subassment | Disponible | Voir la pièce |
| 5 | L66150326 | Bague | Disponible | Voir la pièce |
| 6 | L66150355 | Roulement | Disponible | Voir la pièce |
| 7 | L66150357 | Goupille | Disponible | Voir la pièce |

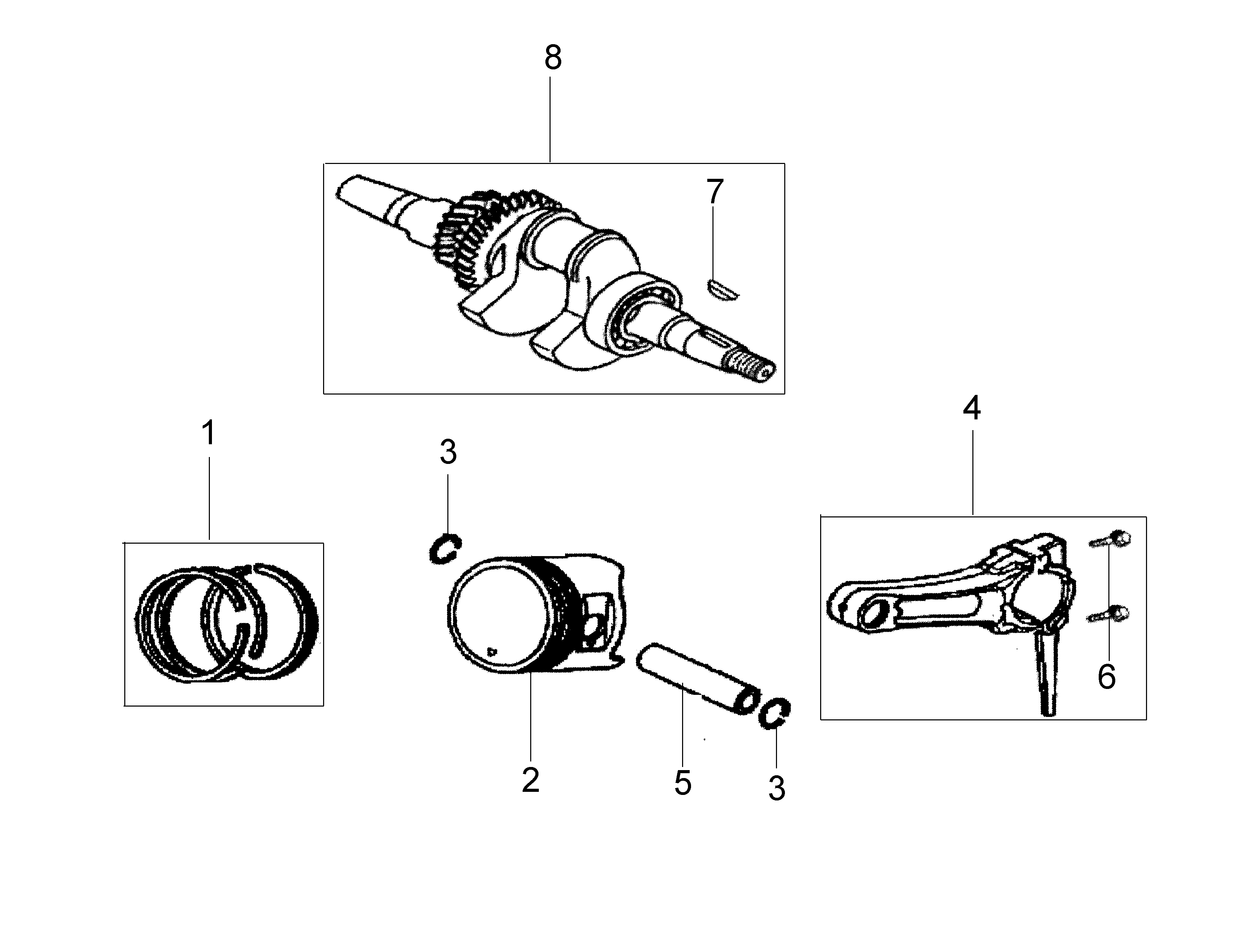

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150280 | Kit segments | Disponible | Voir la pièce |
| 2 | L66150279 | Piston | Disponible | Voir la pièce |
| 3 | L66150372 | Arret | Disponible | Voir la pièce |
| 3 | L66150372 | Arret | Disponible | Voir la pièce |
| 4 | L66150281 | Bielle cpl. | Disponible | Voir la pièce |
| 5 | L66150342 | Axe piston | Disponible | Voir la pièce |
| 6 | L66150343 | Vis | Disponible | Voir la pièce |
| 7 | L66150081 | Clavette | Disponible | Voir la pièce |
| 8 | L66150373 | Arbre compl. | Disponible | Voir la pièce |

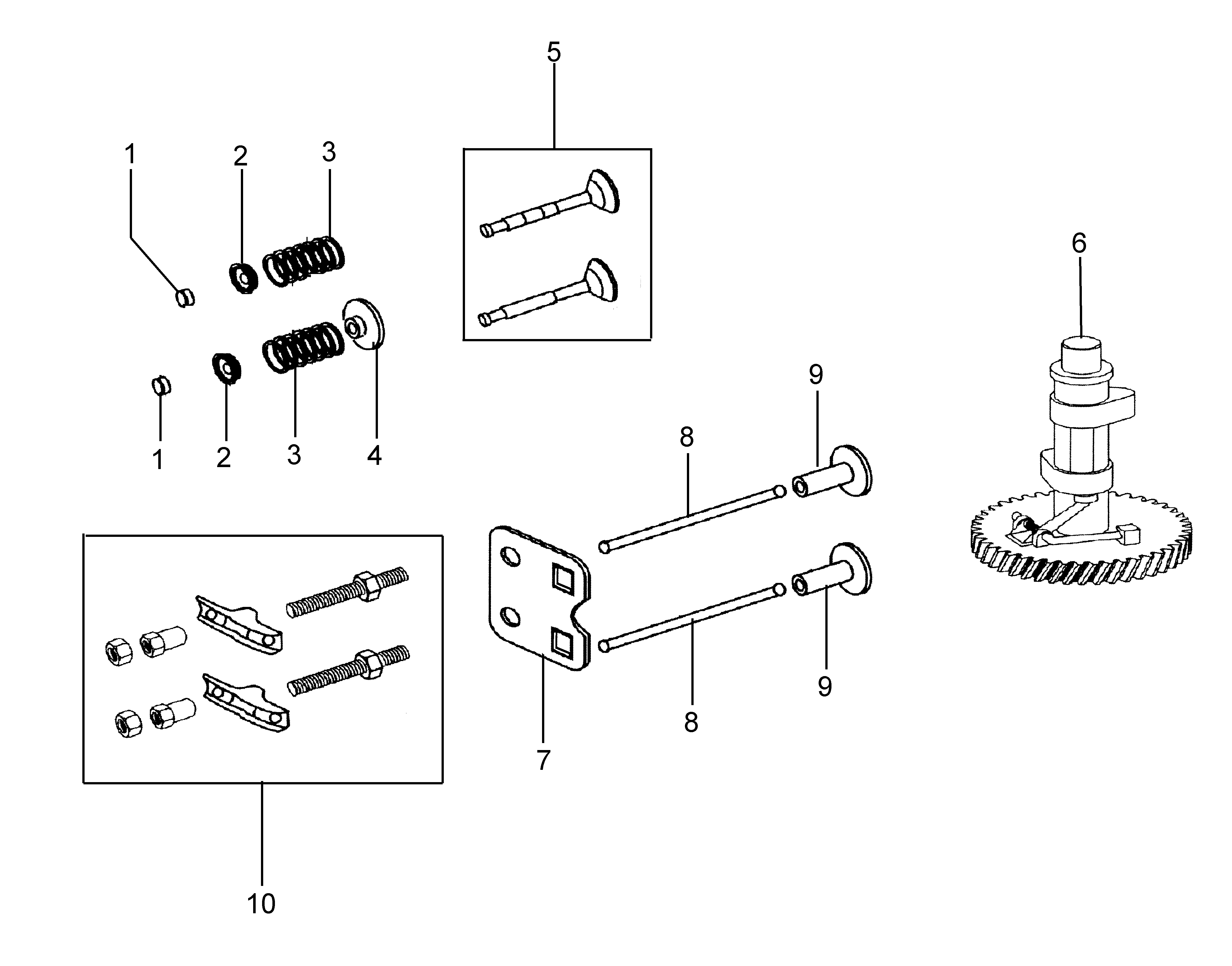

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150364 | Soupape | Disponible | Voir la pièce |
| 1 | L66150364 | Soupape | Disponible | Voir la pièce |
| 2 | L66150365 | Bague | Disponible | Voir la pièce |
| 2 | L66150365 | Bague | Disponible | Voir la pièce |
| 3 | L66150366 | Ressort soupape | Disponible | Voir la pièce |
| 3 | L66150366 | Ressort soupape | Disponible | Voir la pièce |
| 4 | L66150367 | Bague | Disponible | Voir la pièce |
| 5 | L66151233 | Kit soupape | Disponible | Voir la pièce |
| 6 | L66150363 | Arbre compl. | Disponible | Voir la pièce |
| 7 | L66150287 | Bride (guidage) | Disponible | Voir la pièce |
| 8 | L66150285 | Tige | Disponible | Voir la pièce |
| 8 | L66150285 | Tige | Disponible | Voir la pièce |
| 9 | L66150286 | Guide | Disponible | Voir la pièce |
| 9 | L66150286 | Guide | Disponible | Voir la pièce |
| 10 | L66150368 | Balancier | Disponible | Voir la pièce |

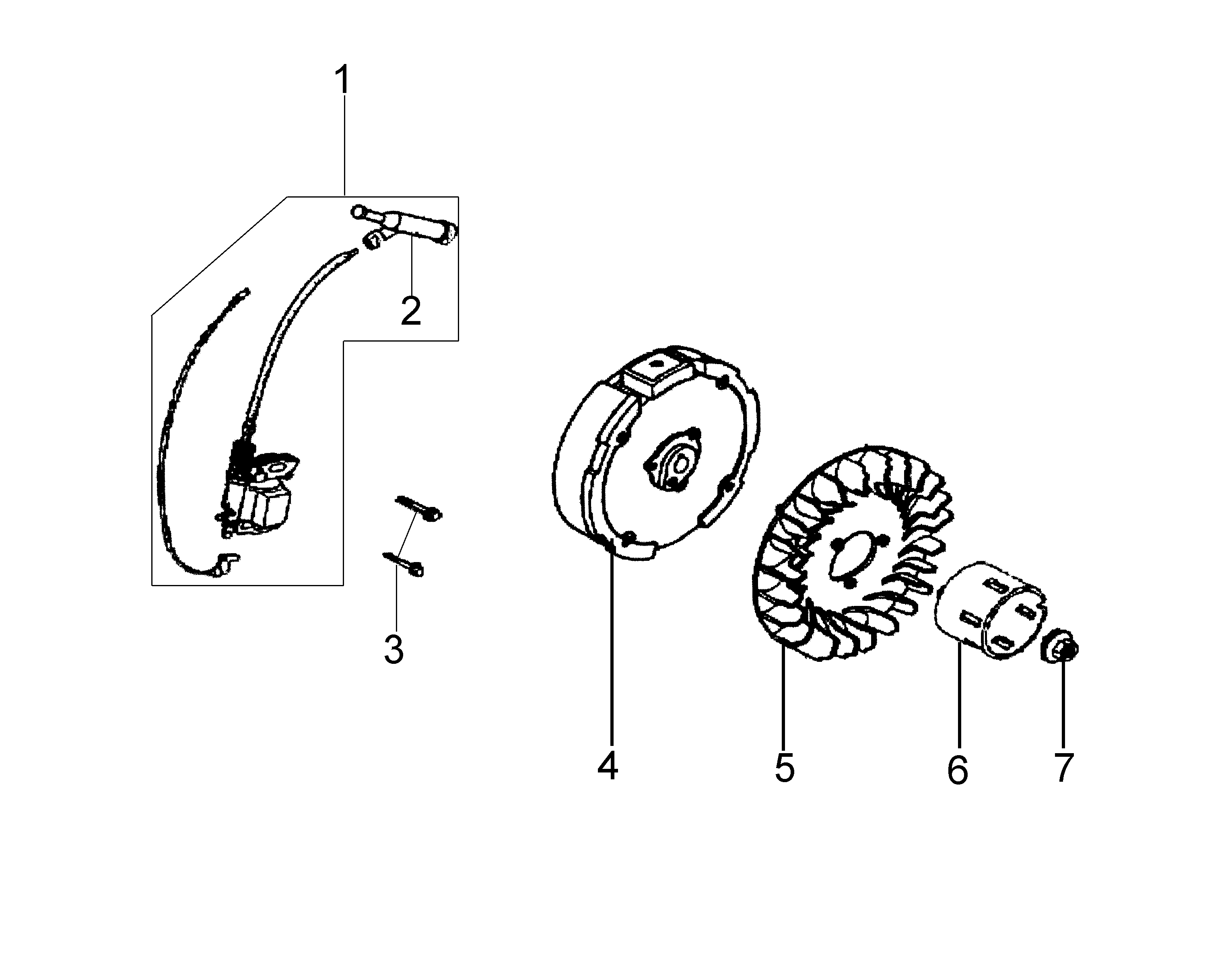

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150314 | Bobine | Disponible | Voir la pièce |
| 2 | L66150371 | Capot de bougie | Disponible | Voir la pièce |
| 3 | L66150321 | Vis | Disponible | Voir la pièce |
| 4 | L66150313 | Volant | Disponible | Voir la pièce |
| 5 | L66150288 | Ventilateur | Disponible | Voir la pièce |
| 6 | L66150312 | Poulie | Disponible | Voir la pièce |
| 7 | L66150376 | Ecrou | Disponible | Voir la pièce |

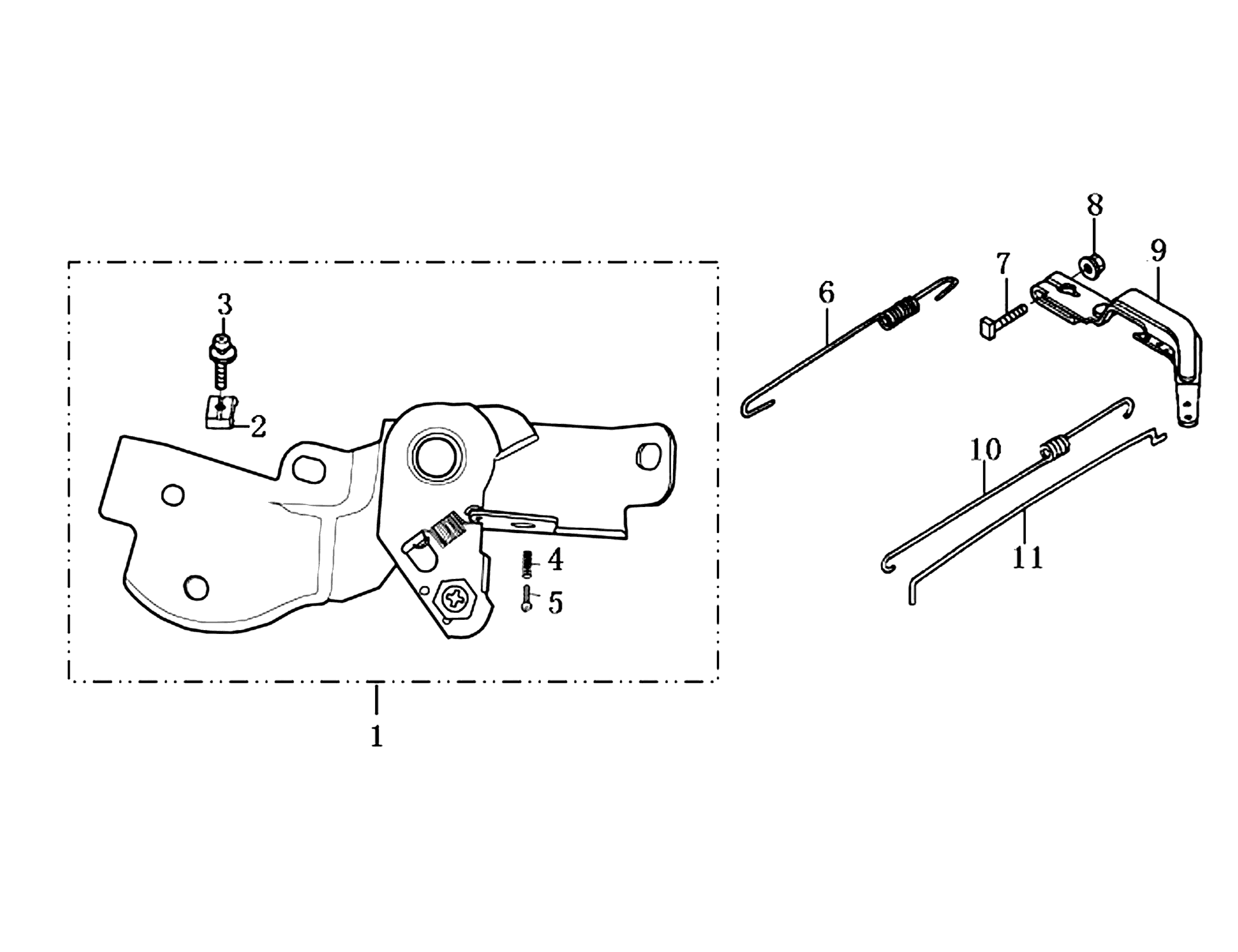

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150377 | Levier complet | Disponible | Voir la pièce |
| 2 | L66150378 | Fixation cable | Disponible | Voir la pièce |
| 3 | L66150379 | Vis | Disponible | Voir la pièce |
| 4 | L66150380 | Ressort | Disponible | Voir la pièce |
| 5 | L66150381 | Vis | Disponible | Voir la pièce |
| 6 | L66151253 | Ressort | Disponible | Voir la pièce |
| 7 | L66150382 | Vis | Disponible | Voir la pièce |
| 8 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 9 | L66150301 | Bras | Disponible | Voir la pièce |
| 10 | L66150300 | Ressort | Disponible | Voir la pièce |
| 11 | L66150298 | Levier accelerateur | Disponible | Voir la pièce |

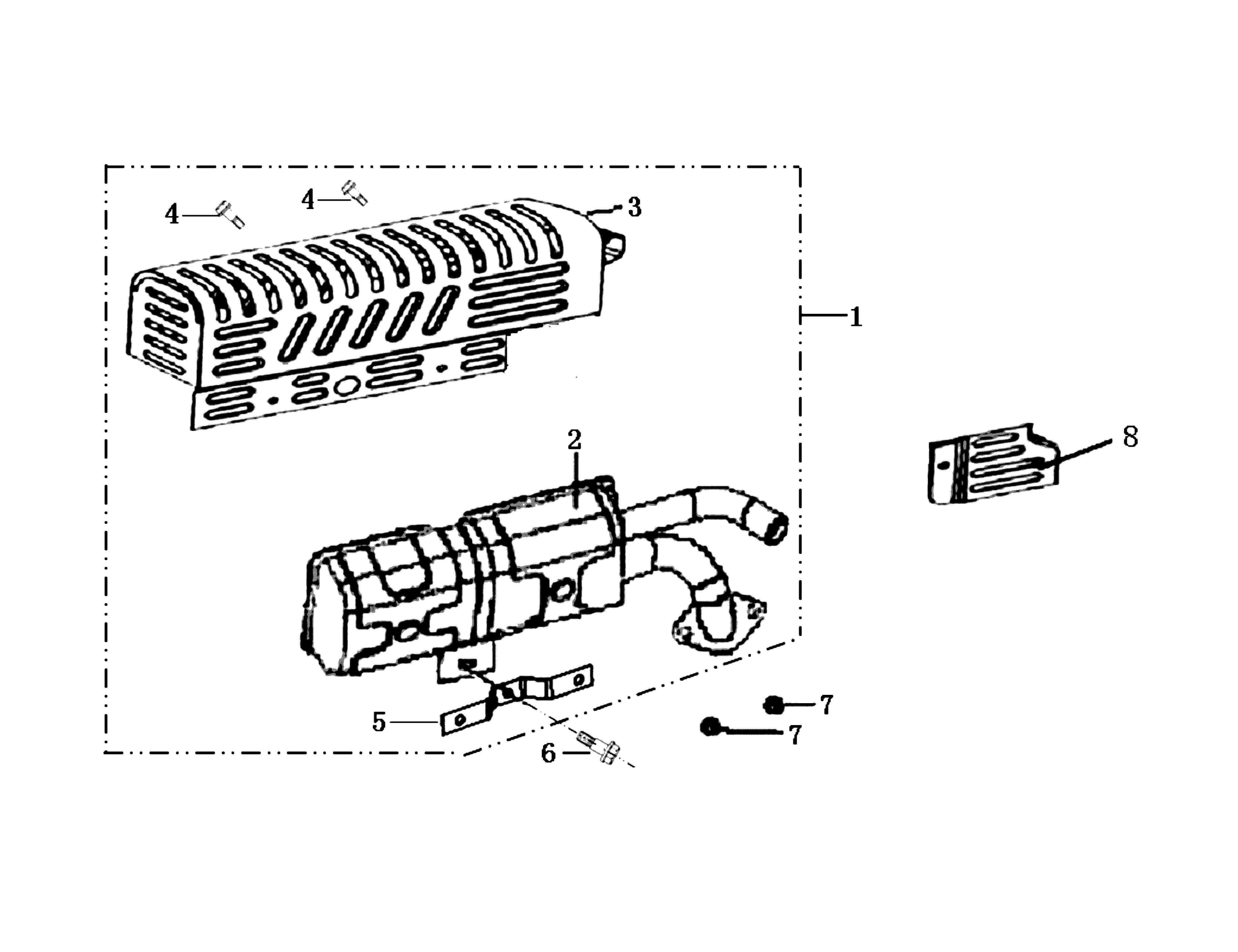

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150308 | Kit échappement | Disponible | Voir la pièce |
| 2 | L66150345 | Pot | Disponible | Voir la pièce |
| 3 | L66150346 | Protection | Disponible | Voir la pièce |
| 4 | L66150347 | Vis | Disponible | Voir la pièce |
| 4 | L66150347 | Vis | Disponible | Voir la pièce |
| 5 | L66150349 | Support | Disponible | Voir la pièce |
| 6 | L66150317 | Vis | Disponible | Voir la pièce |
| 7 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 7 | 320000028R | Ecrou | Disponible | Voir la pièce |
| 8 | L66151957 | Protection | Non reliée |

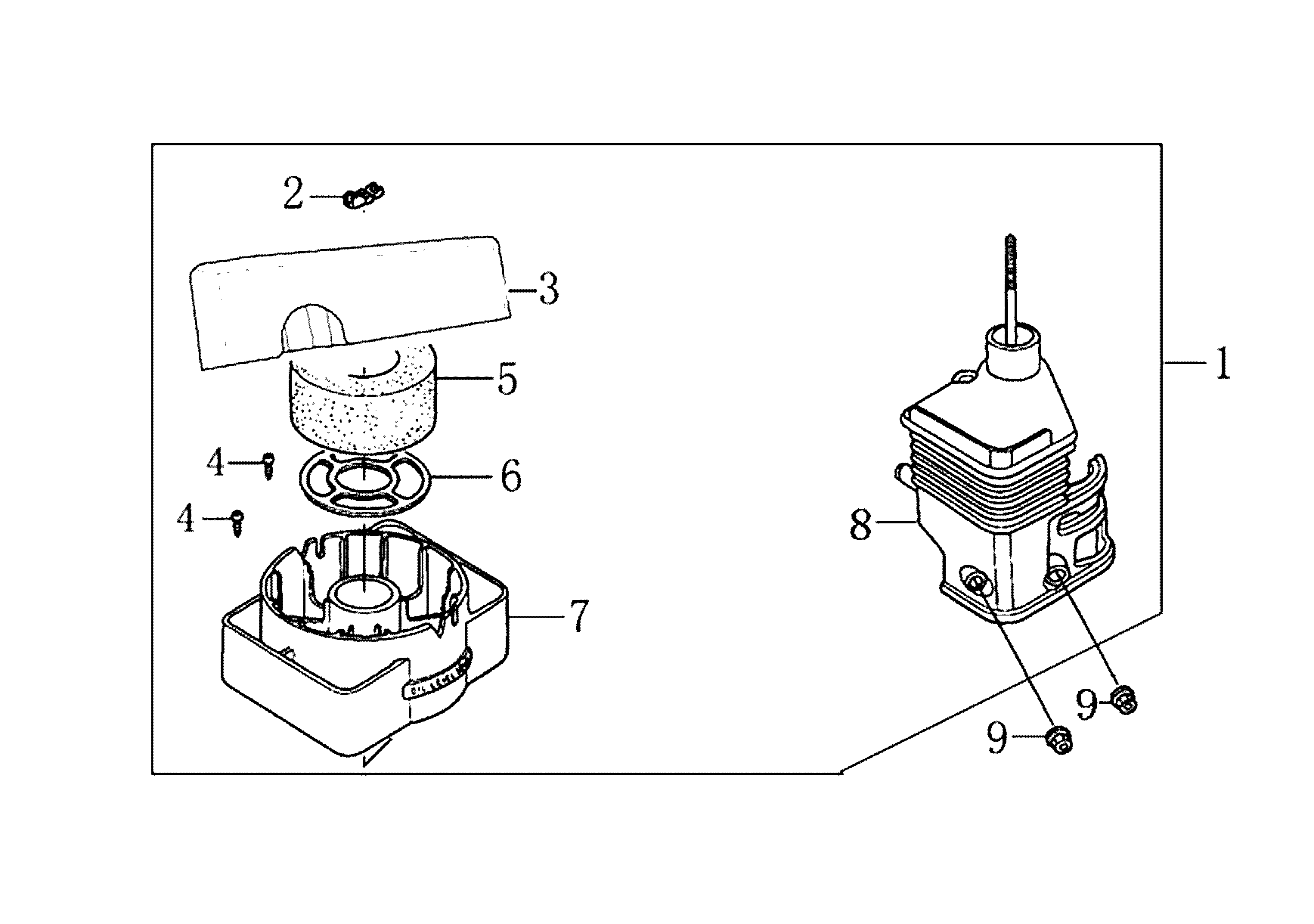

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150307 | Kit filtre air | Disponible | Voir la pièce |
| 2 | L66150384 | Ecrou | Disponible | Voir la pièce |
| 3 | L66150385 | Couvercle | Disponible | Voir la pièce |
| 4 | L66150386 | Vis | Disponible | Voir la pièce |
| 4 | L66150386 | Vis | Disponible | Voir la pièce |
| 5 | L66150387 | Filtre | Disponible | Voir la pièce |
| 6 | L66150388 | Grille | Disponible | Voir la pièce |
| 7 | L66150389 | Support filtre | Disponible | Voir la pièce |
| 8 | L66150390 | Raccord | Disponible | Voir la pièce |
| 9 | L66150185 | Ecrou | Disponible | Voir la pièce |
| 9 | L66150185 | Ecrou | Disponible | Voir la pièce |

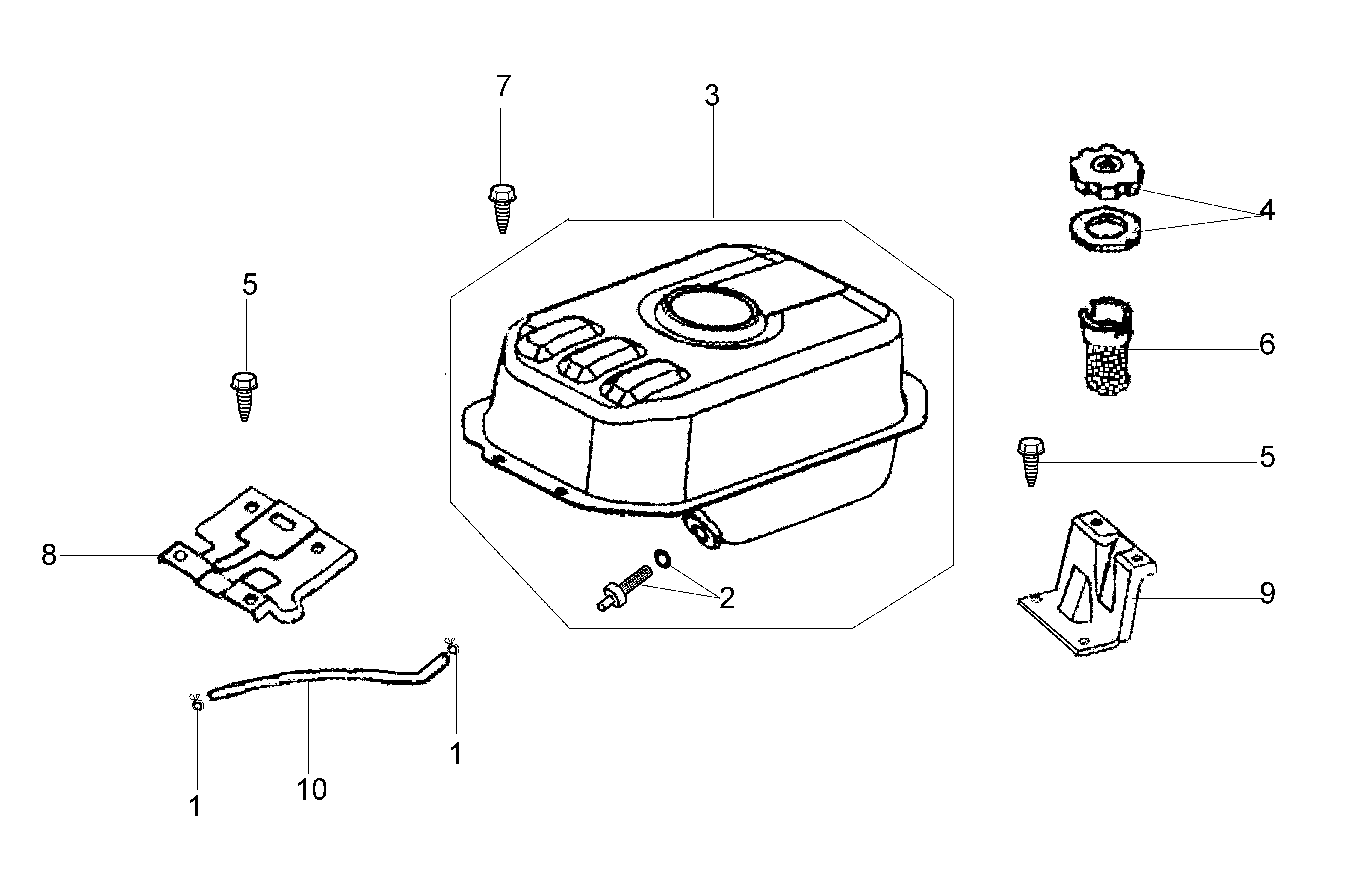

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150328 | Bande | Disponible | Voir la pièce |
| 1 | L66150328 | Bande | Disponible | Voir la pièce |
| 2 | L66150295 | Raccord | Disponible | Voir la pièce |
| 3 | L66151235 | Reservoir complet | Disponible | Voir la pièce |
| 4 | L66150297 | Bouchon | Disponible | Voir la pièce |
| 5 | L66150321 | Vis | Disponible | Voir la pièce |
| 5 | L66150321 | Vis | Disponible | Voir la pièce |
| 6 | L66150296 | Filtre mix | Disponible | Voir la pièce |
| 7 | L66150322 | Vis | Disponible | Voir la pièce |
| 8 | L66150306 | Support | Disponible | Voir la pièce |
| 9 | L66150305 | Support | Disponible | Voir la pièce |
| 10 | L66150327 | Tuyau essence | Disponible | Voir la pièce |

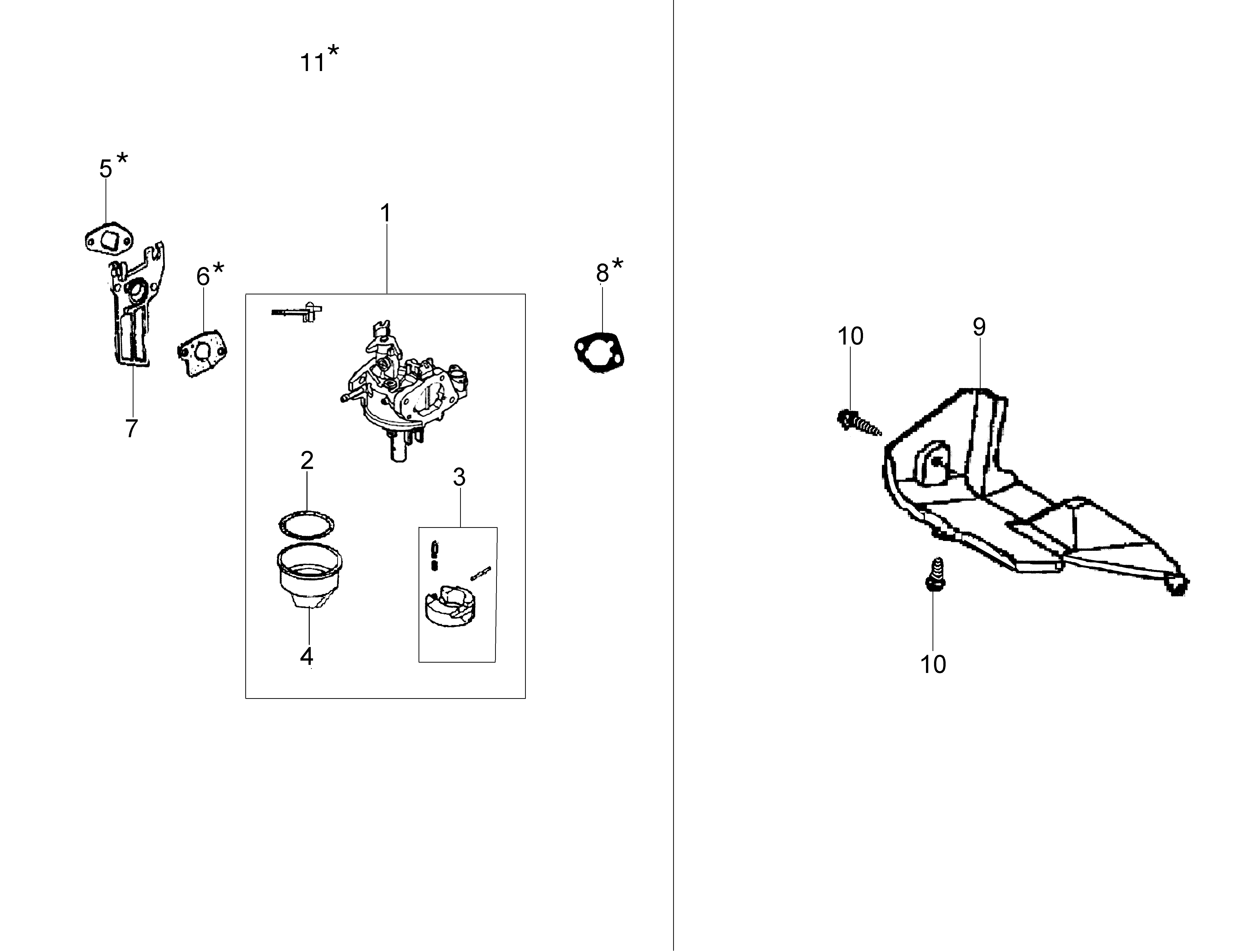

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | L66150289A | Carburateur | Disponible | Voir la pièce |
| 2 | L66150370 | Joint | Disponible | Voir la pièce |
| 3 | L66150369 | Flotteur | Disponible | Voir la pièce |
| 4 | L66150375 | Reservoir | Disponible | Voir la pièce |
| 5 | L66150291 | Joint | Disponible | Voir la pièce |
| 6 | L66150290 | Joint | Disponible | Voir la pièce |
| 7 | L66150293 | Bride termique | Disponible | Voir la pièce |
| 8 | L66150292 | Joint | Disponible | Voir la pièce |
| 9 | L66150340 | Couvercle | Disponible | Voir la pièce |
| 10 | L66150339 | Vis | Disponible | Voir la pièce |
| 10 | L66150339 | Vis | Disponible | Voir la pièce |
| 11 | L66150618 | Kit joints | Disponible | Voir la pièce |
| 11 | L66150618 | Kit joints | Disponible | Voir la pièce |
| 11 | L66150618 | Kit joints | Disponible | Voir la pièce |
| 11 | L66150618 | Kit joints | Disponible | Voir la pièce |
