Vue Éclatée 725 BL
Retrouvez les pièces détachées, références et repères disponibles pour 725 BL.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 2318900R | Carburateur WYJ-227A | Disponible | Voir la pièce |
| 2 | 2318703 | Rondelle | Disponible | Voir la pièce |
| 3 | 2318580 | Vis | Disponible | Voir la pièce |
| 4 | 2318813 | Support | Disponible | Voir la pièce |
| 5 | 2318568 | Ressort | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 6 | 2318674 | Kit réparation | Disponible | Voir la pièce |
| 7 | 2318571 | Couvercle | Disponible | Voir la pièce |
| 8 | 2318572 | Pompe | Disponible | Voir la pièce |
| 9 | 2318585 | Vis | Disponible | Voir la pièce |
| 10 | 003300204R | Filtre mix | Non reliée | |
| 11 | 2318701 | Bague or | Disponible | Voir la pièce |
| 12 | 2318577 | Ecrou | Disponible | Voir la pièce |
| 13 | 2318570 | Corp primer | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61070060 | Vis | Disponible | Voir la pièce |
| 2 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 3 | 61070059 | Joint | Disponible | Voir la pièce |
| 4 | 61070033 | Joint | Disponible | Voir la pièce |
| 5 | 58040140AR | Pot | Non reliée | |
| 6 | 61070055R | Bride | Disponible | Voir la pièce |
| 7 | 3806027 | Vis | Disponible | Voir la pièce |
| 8 | 61100001 | Couvercle | Disponible | Voir la pièce |
| 9 | 61100003R | Couvercle | Non reliée | |
| 10 | 61070005R | Filtre aire | Non reliée | |
| 11 | 4191069BR | Plaque | Disponible | Voir la pièce |
| 12 | 3960030R | Vis | Disponible | Voir la pièce |
| 13 | 072700036A | Passe-cable | Disponible | Voir la pièce |
| 14 | 61100006 | Couvercle | Disponible | Voir la pièce |
| 15 | 61070067R | Bague | Non reliée | |
| 16 | 61070066 | Axe piston | Disponible | Voir la pièce |
| 17 | 61070107 | Piston complet | Disponible | Voir la pièce |
| 18 | 61070072A | Cylindre compl. Ø34 | Disponible | Voir la pièce |
| 19 | 61070065R | Segment | Disponible | Voir la pièce |
| 20 | 3055104R | Bougie | Disponible | Voir la pièce |
| 21 | 61070075 | Bague | Disponible | Voir la pièce |
| 22 | 61070074 | Bague | Disponible | Voir la pièce |
| 23 | 61070063 | Vis | Disponible | Voir la pièce |
| 24 | 61070061R | Carter moteur | Disponible | Voir la pièce |
| 24 | 61070061R | Carter moteur | Disponible | Voir la pièce |
| 25 | 3025019R | Bague | Disponible | Voir la pièce |
| 26 | 61070070R | Clavette | Non reliée | |
| 27 | 50160140 | Entretoise | Disponible | Voir la pièce |
| 27 | 50160140 | Entretoise | Disponible | Voir la pièce |
| 28 | 61070076R | Roulement | Non reliée | |
| 29 | 61070062 | Joint | Disponible | Voir la pièce |
| 30 | 3035023R | Roulement | Non reliée | |
| 30 | 3035023R | Roulement | Non reliée | |
| 31 | 61070069 | Vilebrequin | Disponible | Voir la pièce |
| 32 | 61070073 | Goupille | Disponible | Voir la pièce |
| 33 | 61052009BR | Vis | Disponible | Voir la pièce |
| 34 | 61040020 | Bague | Disponible | Voir la pièce |
| 35 | 61070003ER | Support filtre | Non reliée | |
| 36 | 2318900R | Carburateur WYJ-227A | Disponible | Voir la pièce |
| 37 | 4161438R | Joint | Non reliée | |
| 38 | 61070004R | Bride termique | Non reliée | |
| 39 | 3801051R | Vis | Disponible | Voir la pièce |
| 40 | 61070007R | Joint | Non reliée | |
| 41 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 41 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 42 | 61130060 | Kit joints | Disponible | Voir la pièce |
| 43 | 61130056 | Kit etiquettes | Disponible | Voir la pièce |
| 44 | 3801002R | Vis | Disponible | Voir la pièce |
| 44 | 3801002R | Vis | Disponible | Voir la pièce |

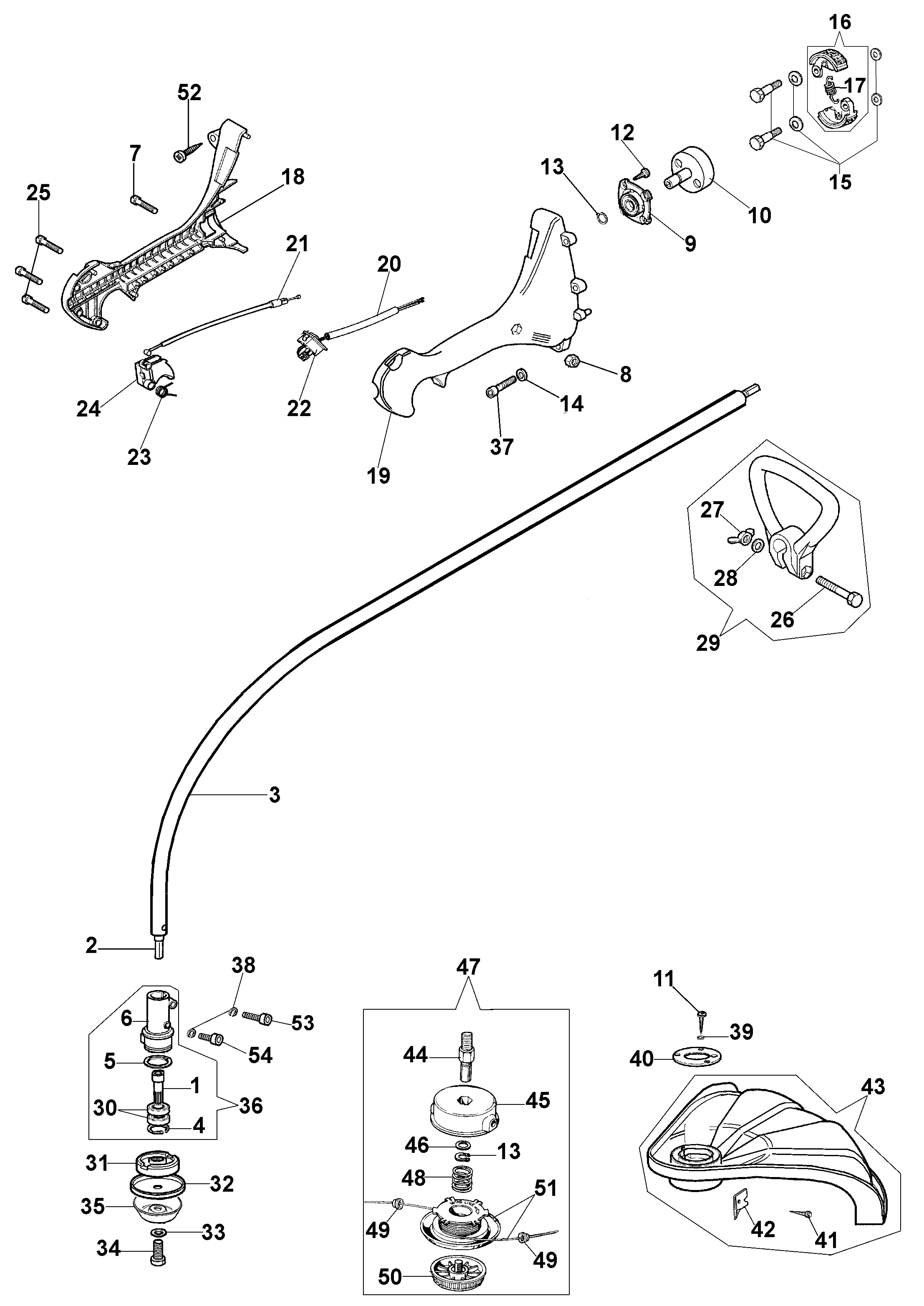

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 61130026 | Pivot | Disponible | Voir la pièce |
| 2 | 61130020 | Arbre | Disponible | Voir la pièce |
| 3 | 61130024 | Tuyau | Disponible | Voir la pièce |
| 4 | 3025021R | Bague | Disponible | Voir la pièce |
| 5 | 4162028 | Bague | Disponible | Voir la pièce |
| 6 | 61130041 | Moyeu | Disponible | Voir la pièce |
| 7 | 3801026R | Pivot | Disponible | Voir la pièce |
| 8 | 3914003R | Écrou auto-bloquant | Disponible | Voir la pièce |
| 9 | 61132006 | Flasque | Disponible | Voir la pièce |
| 10 | 61130022 | Cloche embrayage | Disponible | Voir la pièce |
| 11 | 094600041AR | Vis | Non reliée | |
| 12 | 3960087AR | Vis | Disponible | Voir la pièce |
| 13 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 13 | 3024012R | Bague seeger | Disponible | Voir la pièce |
| 14 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 15 | 61370257 | Kit tourillon + ressort Belleville + bague entretoise | Disponible | Voir la pièce |
| 16 | 61070091AR | Embrayage | Disponible | Voir la pièce |
| 17 | 61070090R | Ressort | Non reliée | |
| 18 | 61130007 | Demipoignee | Disponible | Voir la pièce |
| 19 | 61130008 | Demipoignee | Disponible | Voir la pièce |
| 20 | 61130005 | Cable | Disponible | Voir la pièce |
| 21 | 61130006R | Cable accellerateur | Disponible | Voir la pièce |
| 22 | 2317021R | Interrupteur | Non reliée | |
| 23 | 61060007 | Ressort | Disponible | Voir la pièce |
| 24 | 61060003AR | Levier accelerateur | Disponible | Voir la pièce |
| 25 | 3960069AR | Vis | Disponible | Voir la pièce |
| 26 | 3906053 | Screw | Disponible | Voir la pièce |
| 27 | 3915006 | Ecrou | Disponible | Voir la pièce |
| 28 | 3916006R | Rondelle | Disponible | Voir la pièce |
| 29 | 4162042A | Poignee | Disponible | Voir la pièce |
| 30 | 3035012R | Roulement | Non reliée | |
| 31 | 4160005R | Flasque | Disponible | Voir la pièce |
| 32 | 61130047 | Bride | Disponible | Voir la pièce |
| 33 | 3916008R | Rondelle | Non reliée | |
| 34 | 3806067R | Vis | Disponible | Voir la pièce |
| 35 | 4100456R | Protection | Non reliée | |
| 36 | 61132029 | Moyeu | Disponible | Voir la pièce |
| 37 | 3801013R | Vis | Disponible | Voir la pièce |
| 38 | 3819010R | Rondelle | Disponible | Voir la pièce |
| 39 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 40 | 61130040 | Flasque | Disponible | Voir la pièce |
| 41 | 3960015 | Vis | Disponible | Voir la pièce |
| 42 | 4174275R | Lame | Disponible | Voir la pièce |
| 43 | 61132036 | Protection | Disponible | Voir la pièce |
| 44 | 61130036 | Pivot | Disponible | Voir la pièce |
| 45 | 61130027R | Boite | Disponible | Voir la pièce |
| 46 | 3064004AR | Rondelle | Disponible | Voir la pièce |
| 47 | 63079001 | Tete nylon Ø2 | Disponible | Voir la pièce |
| 48 | 071000010AR | Ressort | Disponible | Voir la pièce |
| 49 | 070000193R | Bague | Disponible | Voir la pièce |
| 49 | 070000193R | Bague | Disponible | Voir la pièce |
| 50 | 61130029R | Pommeau | Disponible | Voir la pièce |
| 51 | 61132003 | Bobine | Disponible | Voir la pièce |
| 52 | 3960064AR | Vis | Disponible | Voir la pièce |
| 53 | 3801026R | Pivot | Disponible | Voir la pièce |
| 54 | 4175080R | Vis | Disponible | Voir la pièce |

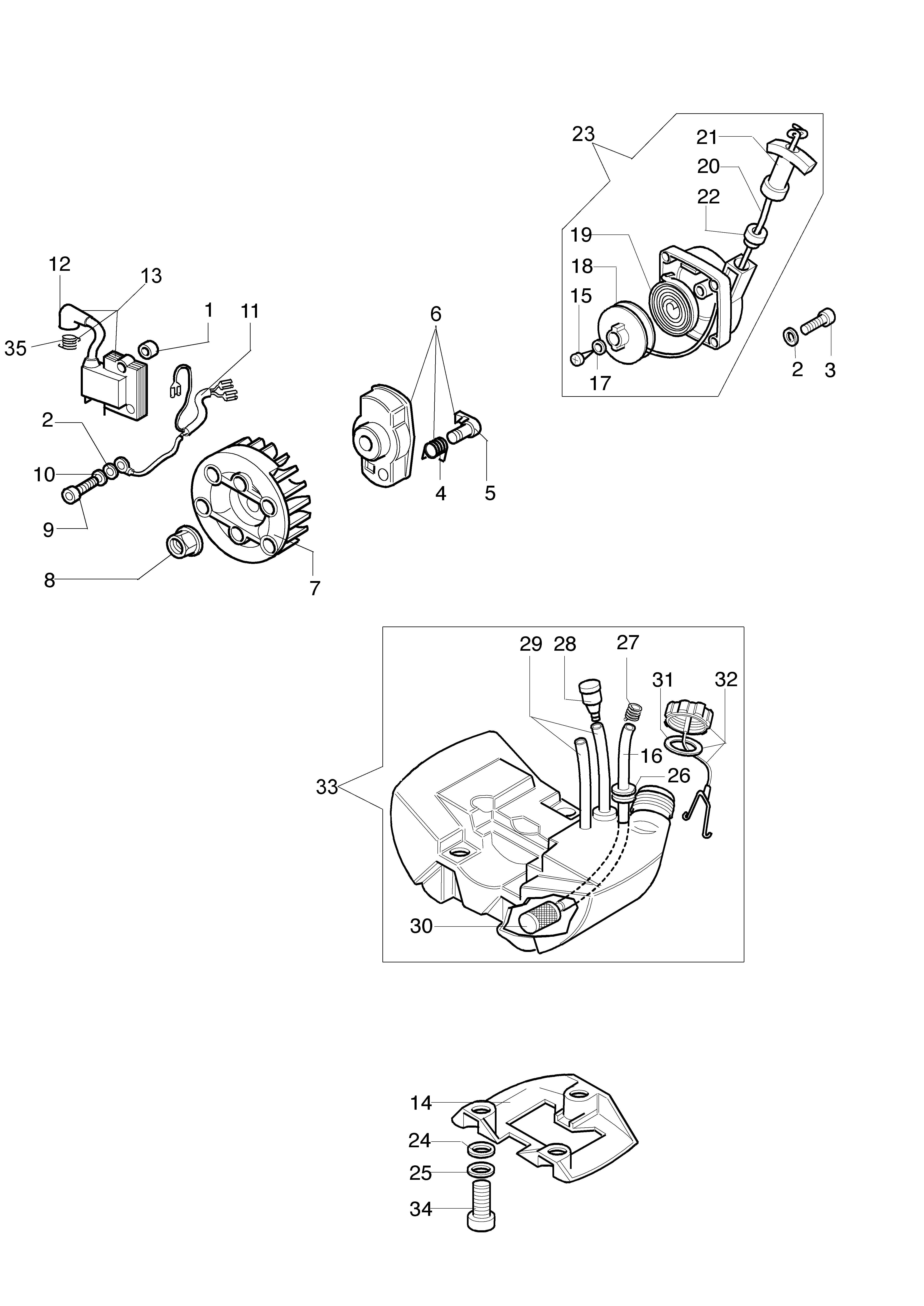

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50070148A | Entretoise | Disponible | Voir la pièce |
| 2 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 2 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 3 | 3801002R | Vis | Disponible | Voir la pièce |
| 4 | 61070039R | Ressort | Non reliée | |
| 5 | 61070038R | Cliquet | Non reliée | |
| 6 | 61070053A | Entraineur | Disponible | Voir la pièce |
| 7 | 61070017BR | Volant | Non reliée | |
| 8 | 3980012R | Ecrou | Non reliée | |
| 9 | 006000085 | Vis | Disponible | Voir la pièce |
| 10 | 3819005R | Rondelle | Disponible | Voir la pièce |
| 11 | 61070012R | Cable | Disponible | Voir la pièce |
| 12 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 13 | 56510066R | Bobine | Disponible | Voir la pièce |
| 14 | 61100005 | Pied | Disponible | Voir la pièce |
| 15 | 3801013R | Vis | Disponible | Voir la pièce |
| 16 | 3073014AR | Tuyau | Non reliée | |
| 17 | 094600451 | Rondelle | Disponible | Voir la pièce |
| 18 | 61070035BR | Poulie de démarrage | Disponible | Voir la pièce |
| 19 | 61070036R | Ressort de démarrage | Disponible | Voir la pièce |
| 20 | 61070019AR | Cordelette | Disponible | Voir la pièce |
| 21 | 093500397R | Poignée de démarrage | Non reliée | |
| 22 | 072700089R | Bague | Disponible | Voir la pièce |
| 23 | 61102006BR | Demarrage complet | Disponible | Voir la pièce |
| 24 | 3918005R | Rondelle | Disponible | Voir la pièce |
| 25 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 26 | 4161211R | Passetube | Disponible | Voir la pièce |
| 27 | 4098377R | Bande | Disponible | Voir la pièce |
| 28 | 61070011AR | Soupape | Disponible | Voir la pièce |
| 29 | 61290088R | Tuyau | Disponible | Voir la pièce |
| 30 | 61070090R | Ressort | Non reliée | |
| 31 | 61070006R | Joint | Disponible | Voir la pièce |
| 32 | 61070079AR | Bouchon | Disponible | Voir la pièce |
| 33 | 61100036R | Reservoir | Disponible | Voir la pièce |
| 34 | 3801013R | Vis | Disponible | Voir la pièce |
| 35 | 094600169AR | Ressort | Disponible | Voir la pièce |
