Vue Éclatée SPL 910 T
Retrouvez les pièces détachées, références et repères disponibles pour SPL 910 T.

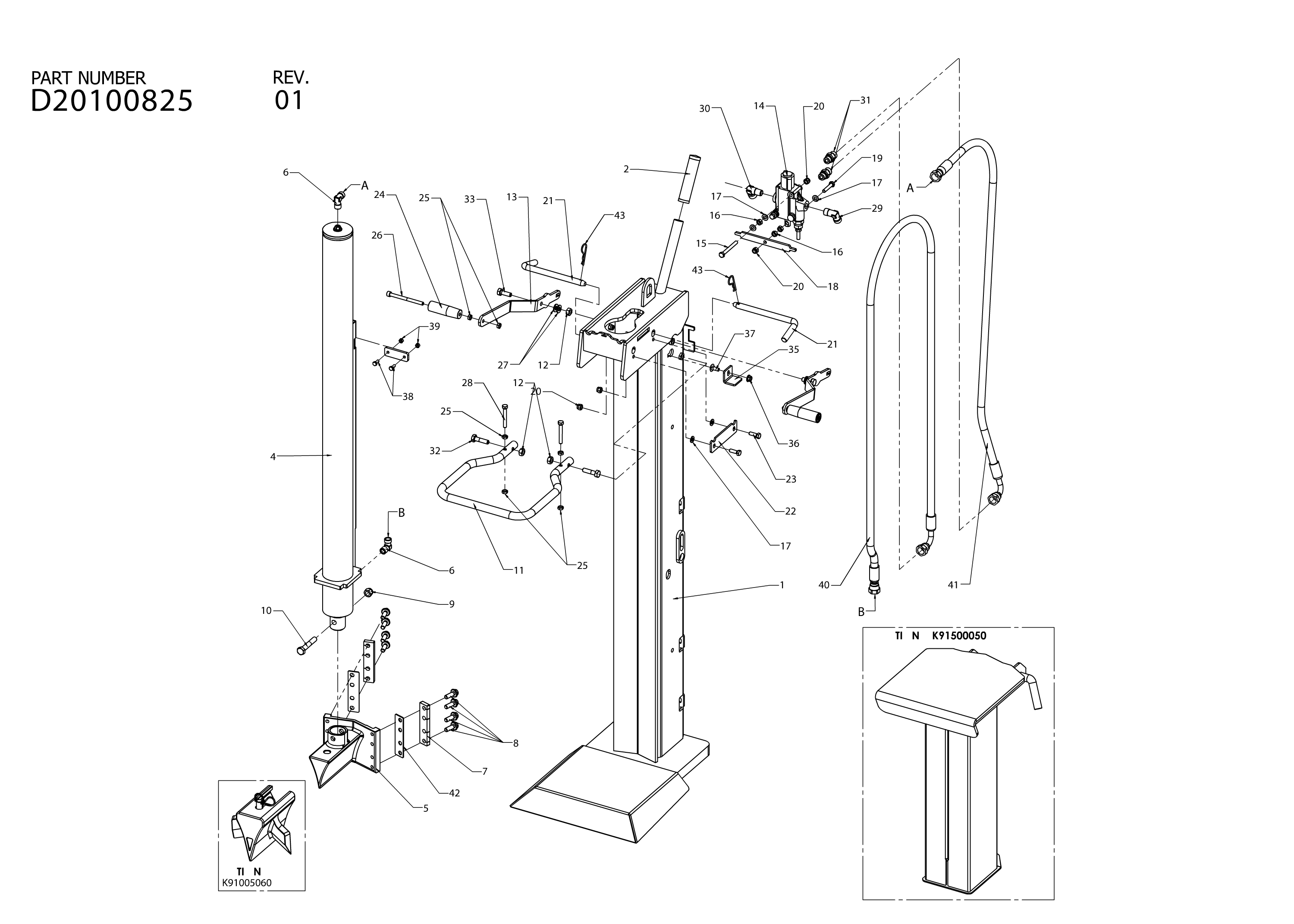

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | BLD05150622 | Poutre | Disponible | Voir la pièce |
| 2 | BLE28560250 | Poignée | Disponible | Voir la pièce |
| 4 | BLD80060272 | Cylindre | Disponible | Voir la pièce |
| 5 | BLB58060120 | Lame | Disponible | Voir la pièce |
| 6 | BLE51201136 | Raccord | Disponible | Voir la pièce |
| 6 | BLE51201136 | Raccord | Disponible | Voir la pièce |
| 7 | BLB50120210 | Bloc de glissement | Disponible | Voir la pièce |
| 8 | BLE26052552 | Vis | Disponible | Voir la pièce |
| 9 | BLE26560446 | Ecrou | Disponible | Voir la pièce |
| 10 | BLE26015126 | Vis | Disponible | Voir la pièce |
| 11 | BLB71100410 | Poignee | Disponible | Voir la pièce |
| 12 | BLE26515040 | Ecrou | Disponible | Voir la pièce |
| 12 | BLE26515040 | Ecrou | Disponible | Voir la pièce |
| 13 | BLB71150180 | Levier | Disponible | Voir la pièce |
| 14 | BLD90101230 | Soupape | Disponible | Voir la pièce |
| 15 | BLE26035107 | Vis | Disponible | Voir la pièce |
| 16 | BLE26515038 | Ecrou | Disponible | Voir la pièce |
| 16 | BLE26515038 | Ecrou | Disponible | Voir la pièce |
| 17 | BLE26760014 | Rondelle | Disponible | Voir la pièce |
| 17 | BLE26760014 | Rondelle | Disponible | Voir la pièce |
| 17 | BLE26760014 | Rondelle | Disponible | Voir la pièce |
| 18 | BLB71100420 | Balancier | Disponible | Voir la pièce |
| 19 | BLE26035100 | Vis | Disponible | Voir la pièce |
| 20 | BLE26561344 | Ecrou | Disponible | Voir la pièce |
| 20 | BLE26561344 | Ecrou | Disponible | Voir la pièce |
| 20 | BLE26561344 | Ecrou | Disponible | Voir la pièce |
| 21 | BLB02171510 | Pivot | Disponible | Voir la pièce |
| 21 | BLB02171510 | Pivot | Disponible | Voir la pièce |
| 22 | BLB77120660 | Etrier | Disponible | Voir la pièce |
| 23 | BLE26035097 | Vis | Disponible | Voir la pièce |
| 24 | BLE28550020 | Poignee | Disponible | Voir la pièce |
| 25 | BLE26515068 | Ecrou | Disponible | Voir la pièce |
| 25 | BLE26515068 | Ecrou | Disponible | Voir la pièce |
| 25 | BLE26515068 | Ecrou | Disponible | Voir la pièce |
| 26 | BLE26075101 | Vis | Disponible | Voir la pièce |
| 27 | BLE26760015 | Rondelle | Disponible | Voir la pièce |
| 28 | BLE26035104 | Vis | Disponible | Voir la pièce |
| 29 | BLE51041132 | Raccord | Disponible | Voir la pièce |
| 30 | BLE51041134 | Raccord | Disponible | Voir la pièce |
| 31 | BLE51012244 | Nipple | Disponible | Voir la pièce |
| 32 | BLE26015116 | Vis | Disponible | Voir la pièce |
| 33 | BLE26035125 | Vis | Disponible | Voir la pièce |
| 35 | BLB77120770 | Etrier | Disponible | Voir la pièce |
| 36 | BLE26530444 | Ecrou | Disponible | Voir la pièce |
| 37 | BLE26090080 | Vis | Disponible | Voir la pièce |
| 38 | BLE26035063 | Vis | Disponible | Voir la pièce |
| 39 | BLE26515006 | Ecrou | Disponible | Voir la pièce |
| 40 | BLD55060550 | Tuyau | Disponible | Voir la pièce |
| 41 | BLD55060560 | Tuyau | Disponible | Voir la pièce |
| 42 | BLB50110340 | Bloc de glissement | Disponible | Voir la pièce |
| 43 | BLE27070040 | Goupille | Disponible | Voir la pièce |
| 43 | BLE27070040 | Goupille | Disponible | Voir la pièce |

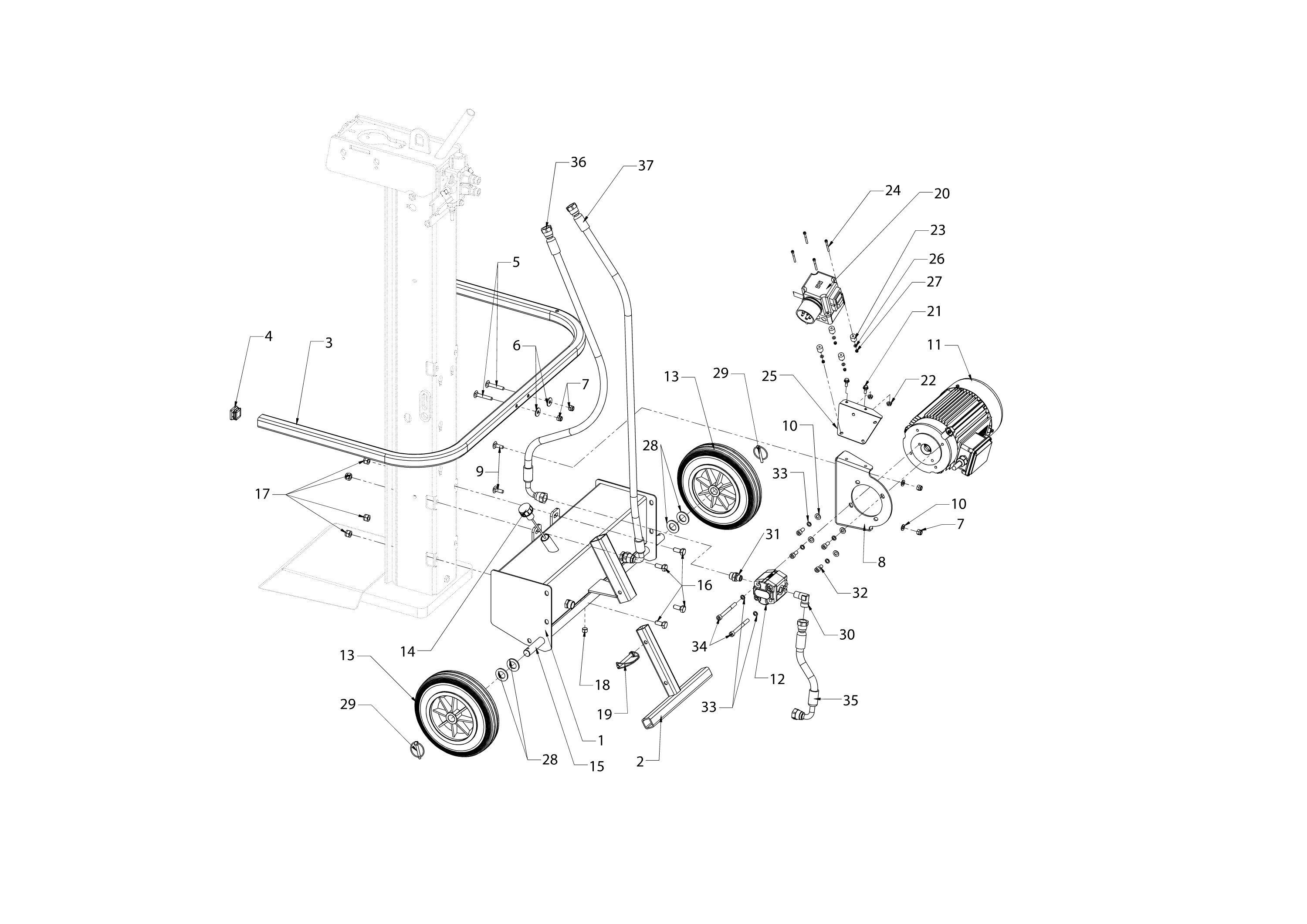

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | BLD05170390 | Reservoir | Disponible | Voir la pièce |
| 2 | BLD05002110 | Pied | Disponible | Voir la pièce |
| 3 | BLB50120180 | Guide | Disponible | Voir la pièce |
| 4 | BLE28400200 | Bouchon | Disponible | Voir la pièce |
| 5 | BLE26090200 | Vis | Disponible | Voir la pièce |
| 6 | BLE26770160 | Rondelle | Disponible | Voir la pièce |
| 7 | BLE26561344 | Ecrou | Disponible | Voir la pièce |
| 7 | BLE26561344 | Ecrou | Disponible | Voir la pièce |
| 8 | BLB77120632 | Support du moteur | Disponible | Voir la pièce |
| 9 | BLE26090085 | Vis | Disponible | Voir la pièce |
| 10 | BLE26760014 | Rondelle | Disponible | Voir la pièce |
| 10 | BLE26760014 | Rondelle | Disponible | Voir la pièce |
| 11 | BLD01100030 | Moteur électrique | Disponible | Voir la pièce |
| 12 | BLE53010047 | Engranages | Disponible | Voir la pièce |
| 13 | BLE31650180 | Roue | Disponible | Voir la pièce |
| 13 | BLE31650180 | Roue | Disponible | Voir la pièce |
| 14 | BLE28400015 | Bouchon | Disponible | Voir la pièce |
| 15 | BLB02270050 | Assieu | Disponible | Voir la pièce |
| 16 | BLE26035114 | Vis | Disponible | Voir la pièce |
| 17 | BLE26560515 | Ecrou | Disponible | Voir la pièce |
| 18 | BLE26620248 | Vis | Disponible | Voir la pièce |
| 19 | BLE27070025 | Axe piston | Disponible | Voir la pièce |
| 20 | BLE78300215 | Interrupteur | Disponible | Voir la pièce |
| 21 | BLE26050530 | Vis | Disponible | Voir la pièce |
| 22 | BLE26530442 | Ecrou | Disponible | Voir la pièce |
| 23 | BLE28300060 | Amortisseur | Disponible | Voir la pièce |
| 24 | BLE26075052 | Vis | Disponible | Voir la pièce |
| 25 | BLB77120740 | Support | Disponible | Voir la pièce |
| 26 | BLE26760011 | Rondelle | Disponible | Voir la pièce |
| 27 | BLE26560310 | Ecrou | Disponible | Voir la pièce |
| 28 | BLE26760022 | Rondelle | Disponible | Voir la pièce |
| 28 | BLE26760022 | Rondelle | Disponible | Voir la pièce |
| 29 | BLE27440060 | Goupille | Disponible | Voir la pièce |
| 29 | BLE27440060 | Goupille | Disponible | Voir la pièce |
| 30 | BLE51141033 | Raccord | Disponible | Voir la pièce |
| 31 | BLE51011122 | Nipple | Disponible | Voir la pièce |
| 32 | BLE26075102 | Vis | Disponible | Voir la pièce |
| 33 | BLE26840016 | Rondelle | Disponible | Voir la pièce |
| 33 | BLE26840016 | Rondelle | Disponible | Voir la pièce |
| 34 | BLE26075114 | Vis | Disponible | Voir la pièce |
| 35 | BLD55080790 | Tuyau | Disponible | Voir la pièce |
| 36 | BLD55060580 | Tuyau | Disponible | Voir la pièce |
| 37 | BLD55080870 | Tuyau | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | BLD05010012 | Carter moteur | Disponible | Voir la pièce |
| 2 | BLE26015116 | Vis | Disponible | Voir la pièce |
| 3 | BLE26015103 | Vis | Disponible | Voir la pièce |
| 4 | BLE26515069 | Ecrou | Disponible | Voir la pièce |
| 4 | BLE26515069 | Ecrou | Disponible | Voir la pièce |
| 5 | BLE28400210 | Bouchon | Disponible | Voir la pièce |
| 6 | BLB02170230 | Pivot | Disponible | Voir la pièce |
| 7 | BLE27150200 | Bague seeger | Disponible | Voir la pièce |
| 8 | BLB02171510 | Pivot | Disponible | Voir la pièce |
| 9 | BLE27070040 | Goupille | Disponible | Voir la pièce |
| 10 | BLE27120030 | Bague | Disponible | Voir la pièce |
| 11 | BLE27102010 | Entretoise | Disponible | Voir la pièce |
| 12 | BLD05111770 | Guide | Disponible | Voir la pièce |
| 12 | BLD05111770 | Guide | Disponible | Voir la pièce |
| 13 | BLE26015119 | Vis | Disponible | Voir la pièce |
| 13 | BLE26015119 | Vis | Disponible | Voir la pièce |
| 14 | BLE26560515 | Ecrou | Disponible | Voir la pièce |
| 14 | BLE26560515 | Ecrou | Disponible | Voir la pièce |

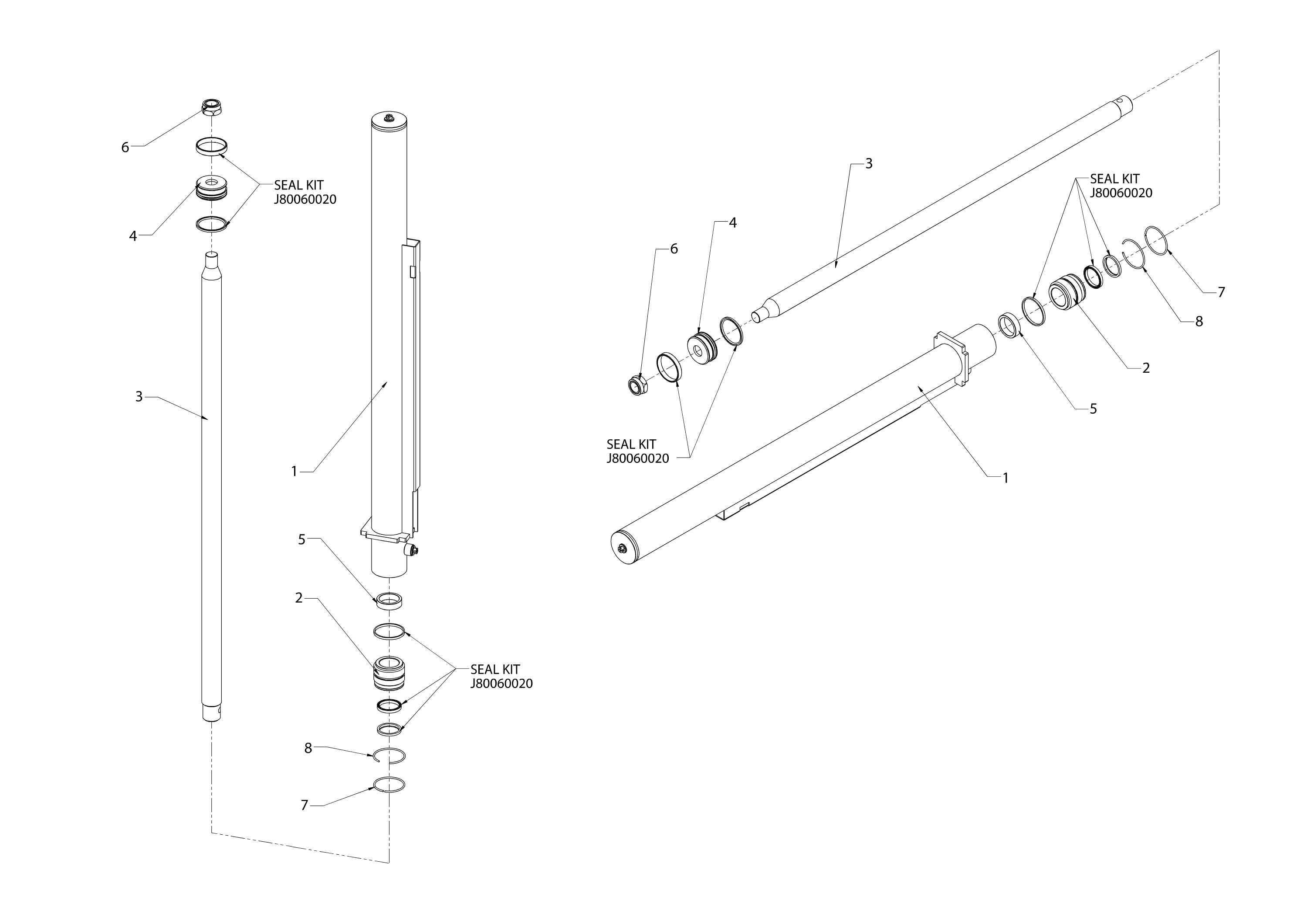

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | BLD27070210 | Perche | Disponible | Voir la pièce |
| 1 | BLD27070210 | Perche | Disponible | Voir la pièce |
| 2 | BLB84450050 | Couvercle | Disponible | Voir la pièce |
| 2 | BLB84450050 | Couvercle | Disponible | Voir la pièce |
| 3 | - | N | Non reliée | |
| 3 | - | N | Non reliée | |
| 4 | BLB60380050 | Piston | Disponible | Voir la pièce |
| 4 | BLB60380050 | Piston | Disponible | Voir la pièce |
| 5 | BLB37030010 | Entretoise | Disponible | Voir la pièce |
| 5 | BLB37030010 | Entretoise | Disponible | Voir la pièce |
| 6 | BLE26560323 | Ecrou | Disponible | Voir la pièce |
| 6 | BLE26560323 | Ecrou | Disponible | Voir la pièce |
| 7 | BLB51450150 | Bague | Disponible | Voir la pièce |
| 7 | BLB51450150 | Bague | Disponible | Voir la pièce |
| 8 | BLB51450130 | Bague | Disponible | Voir la pièce |
| 8 | BLB51450130 | Bague | Disponible | Voir la pièce |
| 9 | BLJ80060020 | Kit joints | Disponible | Voir la pièce |
| 9 | BLJ80060020 | Kit joints | Disponible | Voir la pièce |
| 9 | BLJ80060020 | Kit joints | Disponible | Voir la pièce |
| 9 | BLJ80060020 | Kit joints | Disponible | Voir la pièce |
