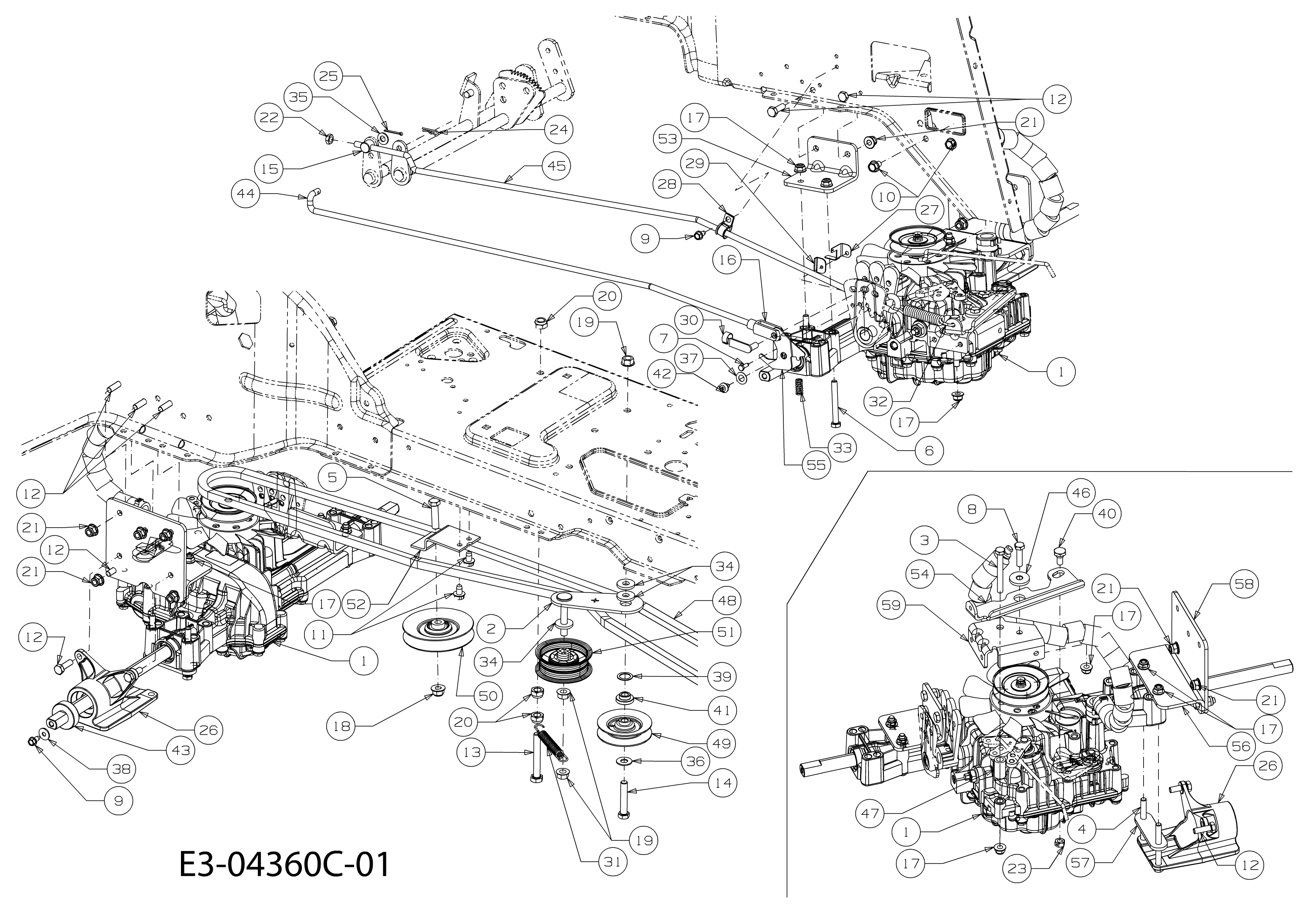

Vue Éclatée KROSSER 105/17,5 H Cat. 2010
Retrouvez les pièces détachées, références et repères disponibles pour KROSSER 105/17,5 H Cat. 2010.

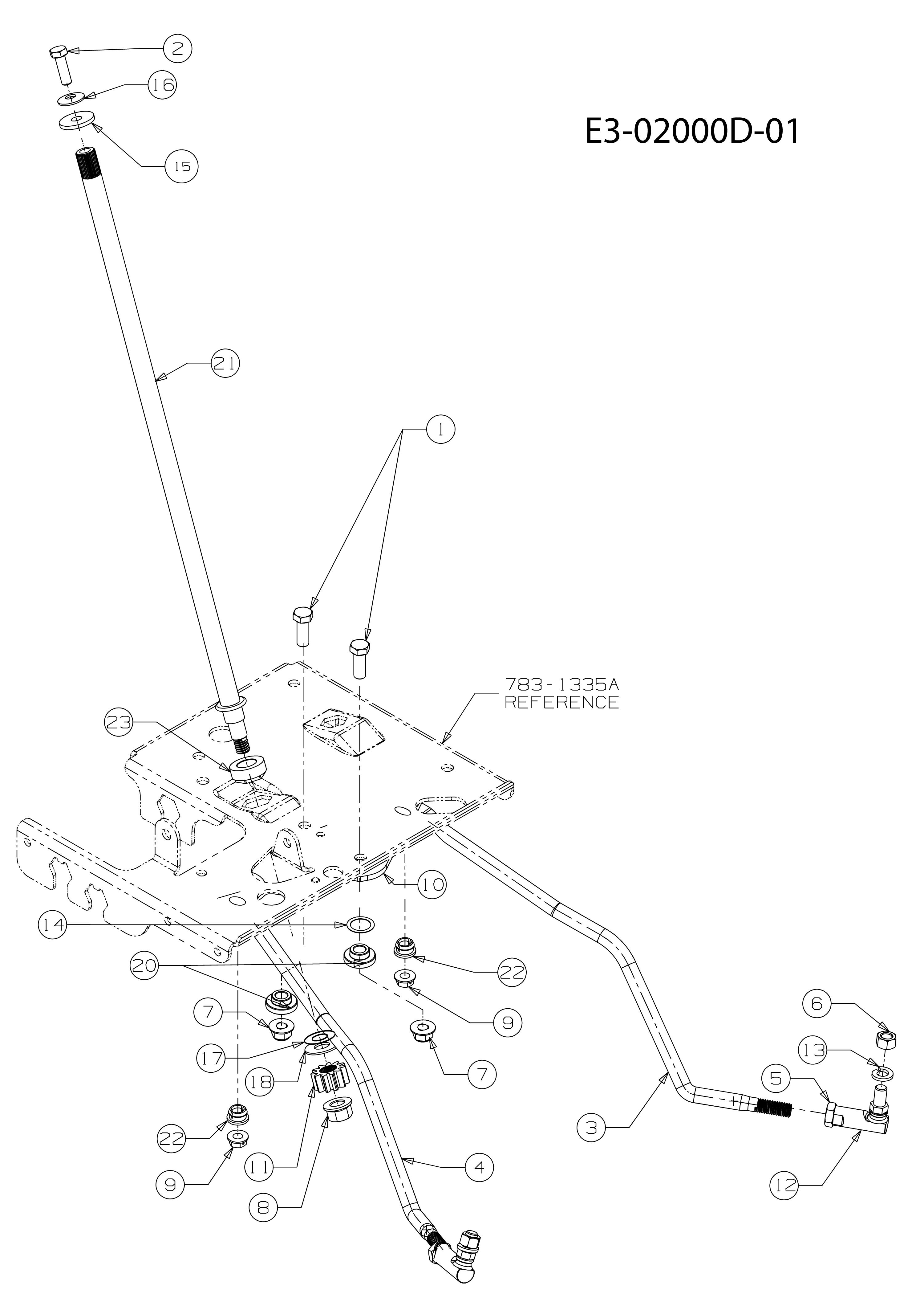

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7100514 | Vis | Disponible | Voir la pièce |
| 2 | C7100643 | Vis | Disponible | Voir la pièce |
| 3 | C7111775B | Support left | Disponible | Voir la pièce |
| 4 | C7111776B | Support right | Disponible | Voir la pièce |
| 5 | C7120240 | Ecrou | Disponible | Voir la pièce |
| 6 | C7470753 | Tringle direction | Disponible | Voir la pièce |
| 7 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 7 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 8 | C7120459 | Ecrou | Disponible | Voir la pièce |
| 9 | C7123004A | Ecrou | Disponible | Voir la pièce |
| 9 | C7123004A | Ecrou | Disponible | Voir la pièce |
| 10 | C7171550F | Secteur | Disponible | Voir la pièce |
| 11 | C7171554 | Pignon | Disponible | Voir la pièce |
| 12 | C7230448A | Connection | Disponible | Voir la pièce |
| 13 | C7470753 | Tringle direction | Disponible | Voir la pièce |
| 14 | C7360174 | Rondelle | Disponible | Voir la pièce |
| 15 | C7360231 | Entretoise | Disponible | Voir la pièce |
| 16 | C7360242 | Rondelle | Disponible | Voir la pièce |
| 17 | C7360369 | Entretoise | Disponible | Voir la pièce |
| 18 | C7363084 | Entretoise | Disponible | Voir la pièce |
| 20 | C7380372B | Entretoise | Disponible | Voir la pièce |
| 21 | C73804263 | Arbre | Disponible | Voir la pièce |
| 22 | C7410475R | Coussinet | Non reliée | |
| 22 | C7410475R | Coussinet | Non reliée | |
| 23 | C74104237B | Bague | Disponible | Voir la pièce |

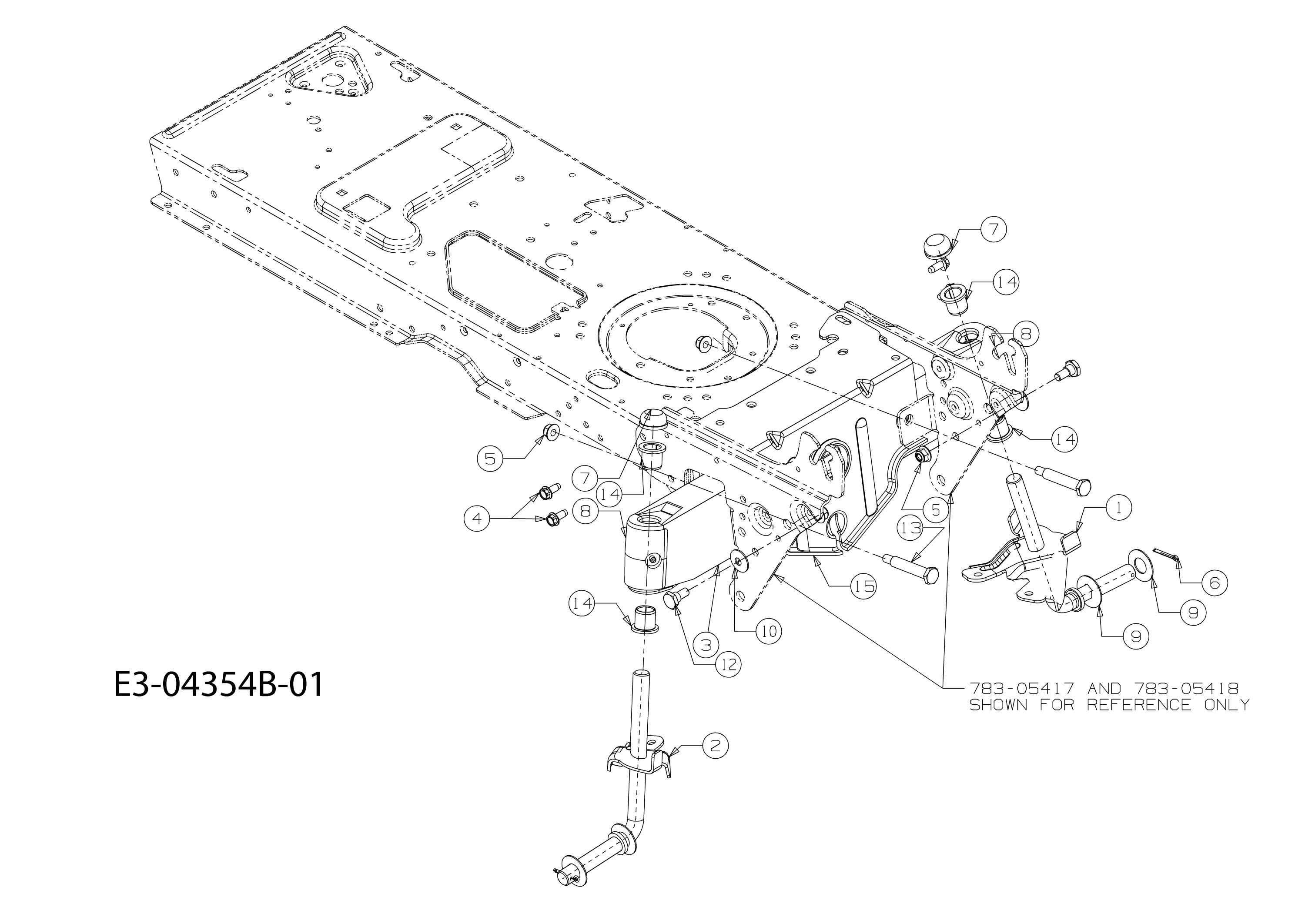

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C61104049637 | Axe right | Disponible | Voir la pièce |
| 2 | C61104050637 | Axe left | Disponible | Voir la pièce |
| 3 | C6830128B637 | Assieu anterieur | Disponible | Voir la pièce |
| 4 | C7101260A | Vis | Disponible | Voir la pièce |
| 5 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 5 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 6 | C7140162 | Goupille | Disponible | Voir la pièce |
| 7 | C7260341 | Bouchon | Disponible | Voir la pièce |
| 7 | C7260341 | Bouchon | Disponible | Voir la pièce |
| 8 | C7311291A | Couvercle | Disponible | Voir la pièce |
| 8 | C7311291A | Couvercle | Disponible | Voir la pièce |
| 9 | C7360316 | Rondelle | Disponible | Voir la pièce |
| 9 | C7360316 | Rondelle | Disponible | Voir la pièce |
| 10 | C7360331 | Rondelle | Disponible | Voir la pièce |
| 12 | C7380143 | Vis | Disponible | Voir la pièce |
| 13 | C73804128 | Vis | Disponible | Voir la pièce |
| 14 | C7410660A | Flasque | Disponible | Voir la pièce |
| 14 | C7410660A | Flasque | Disponible | Voir la pièce |
| 14 | C7410660A | Flasque | Disponible | Voir la pièce |
| 14 | C7410660A | Flasque | Disponible | Voir la pièce |
| 15 | C78305326BS | Support | Disponible | Voir la pièce |

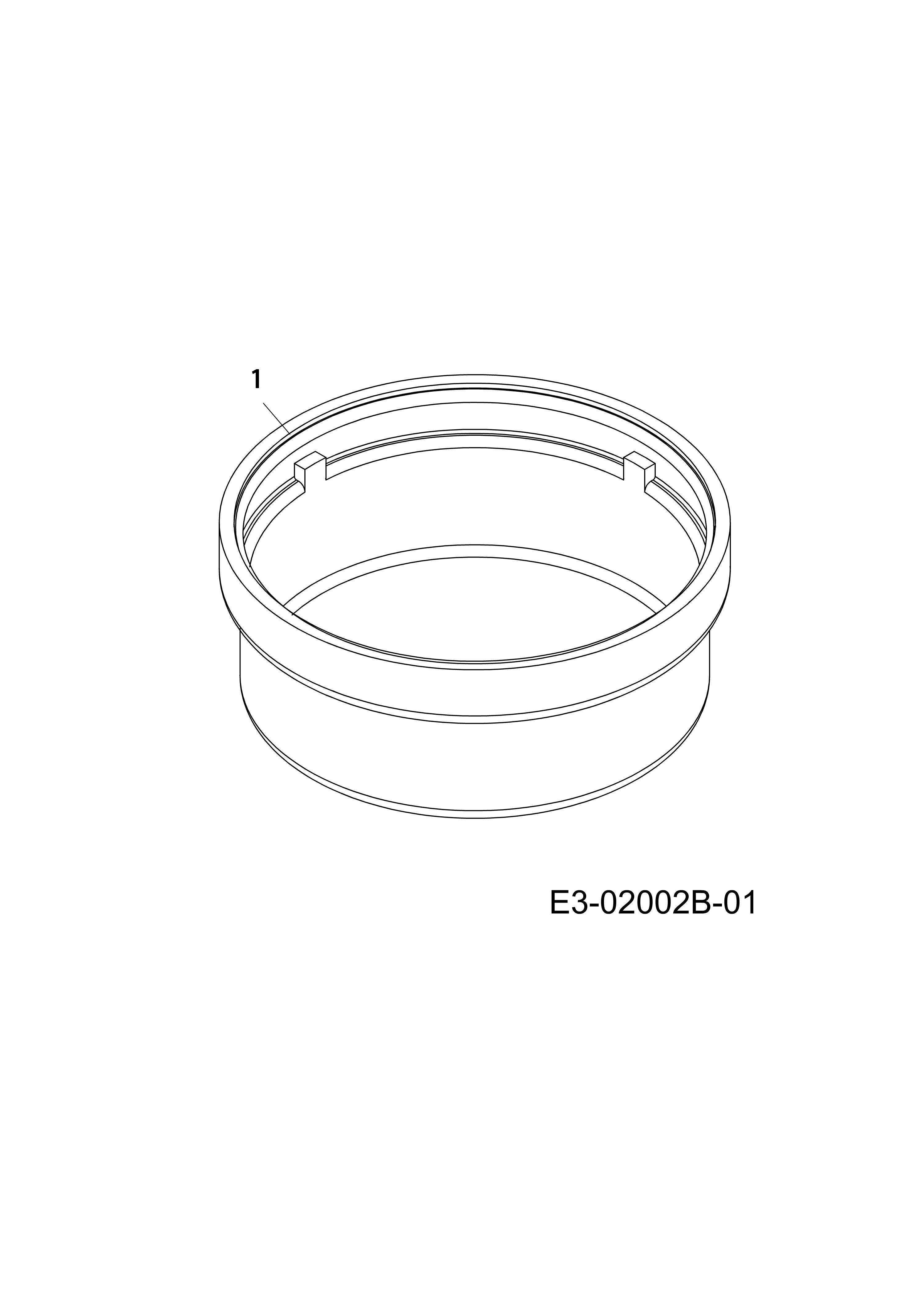

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7310484A | Enjoliveur | Disponible | Voir la pièce |

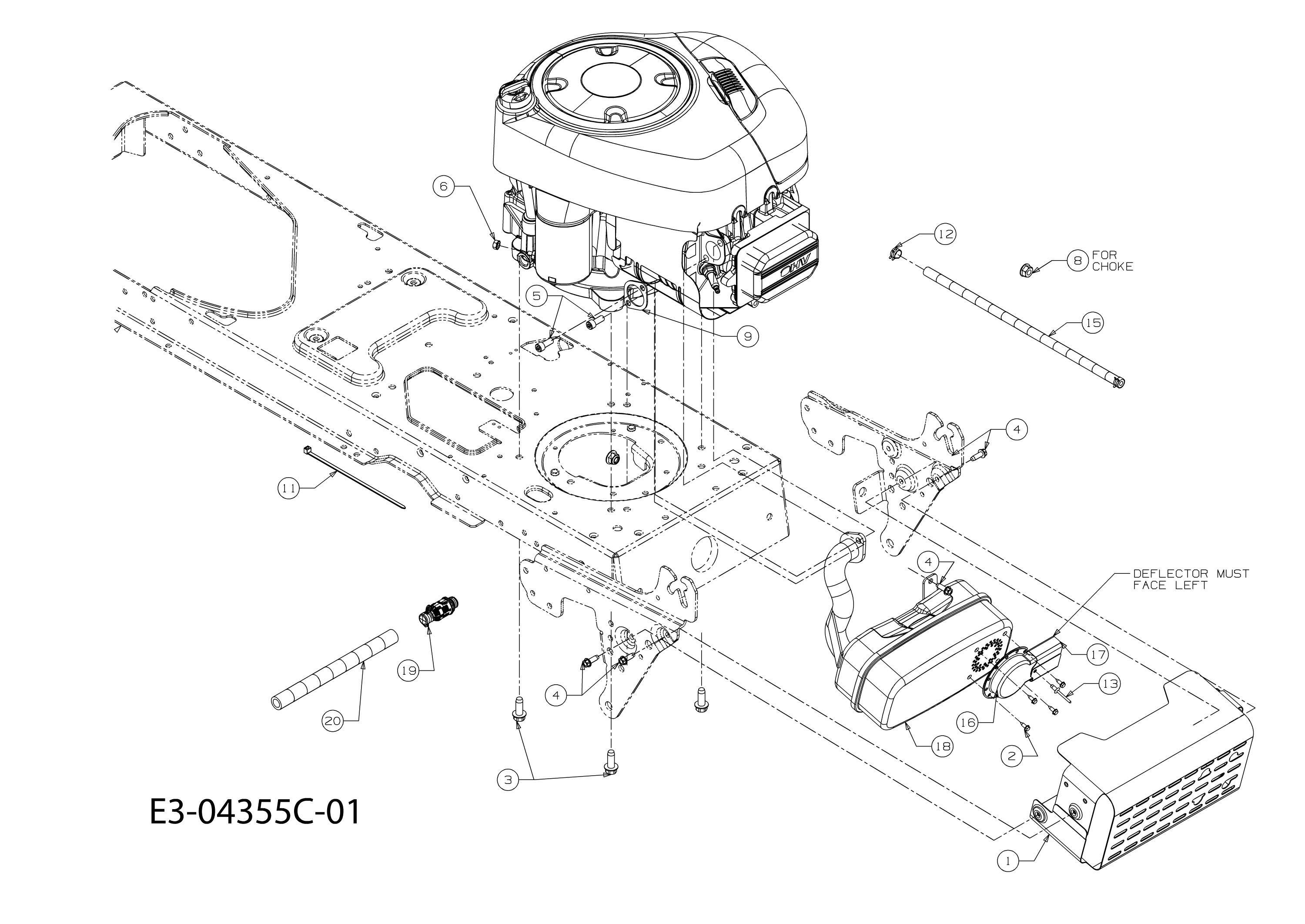

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C68304549637 | Protection | Disponible | Voir la pièce |
| 2 | C7100227 | Vis | Disponible | Voir la pièce |
| 3 | C71004683A | Vis | Disponible | Voir la pièce |
| 4 | C7100642 | Vis | Disponible | Voir la pièce |
| 4 | C7100642 | Vis | Disponible | Voir la pièce |
| 4 | C7100642 | Vis | Disponible | Voir la pièce |
| 5 | C7101314A | Vis | Disponible | Voir la pièce |
| 6 | C7120271 | Ecrou | Disponible | Voir la pièce |
| 8 | C7123005 | Ecrou | Disponible | Voir la pièce |
| 9 | C7210208 | Joint | Disponible | Voir la pièce |
| 11 | C7250157 | Bande | Disponible | Voir la pièce |
| 12 | C7260205 | Bande | Disponible | Voir la pièce |
| 13 | C72804000 | Rivet | Disponible | Voir la pièce |
| 15 | C751053515 | Flexible | Disponible | Voir la pièce |
| 16 | C7510564B | Deflecteur | Disponible | Voir la pièce |
| 17 | C75110353 | Deflecteur | Disponible | Voir la pièce |
| 18 | C75110448D | Pot | Disponible | Voir la pièce |
| 19 | C75110517A | Tuyau | Disponible | Voir la pièce |
| 20 | C7513141 | Tuyau | Disponible | Voir la pièce |

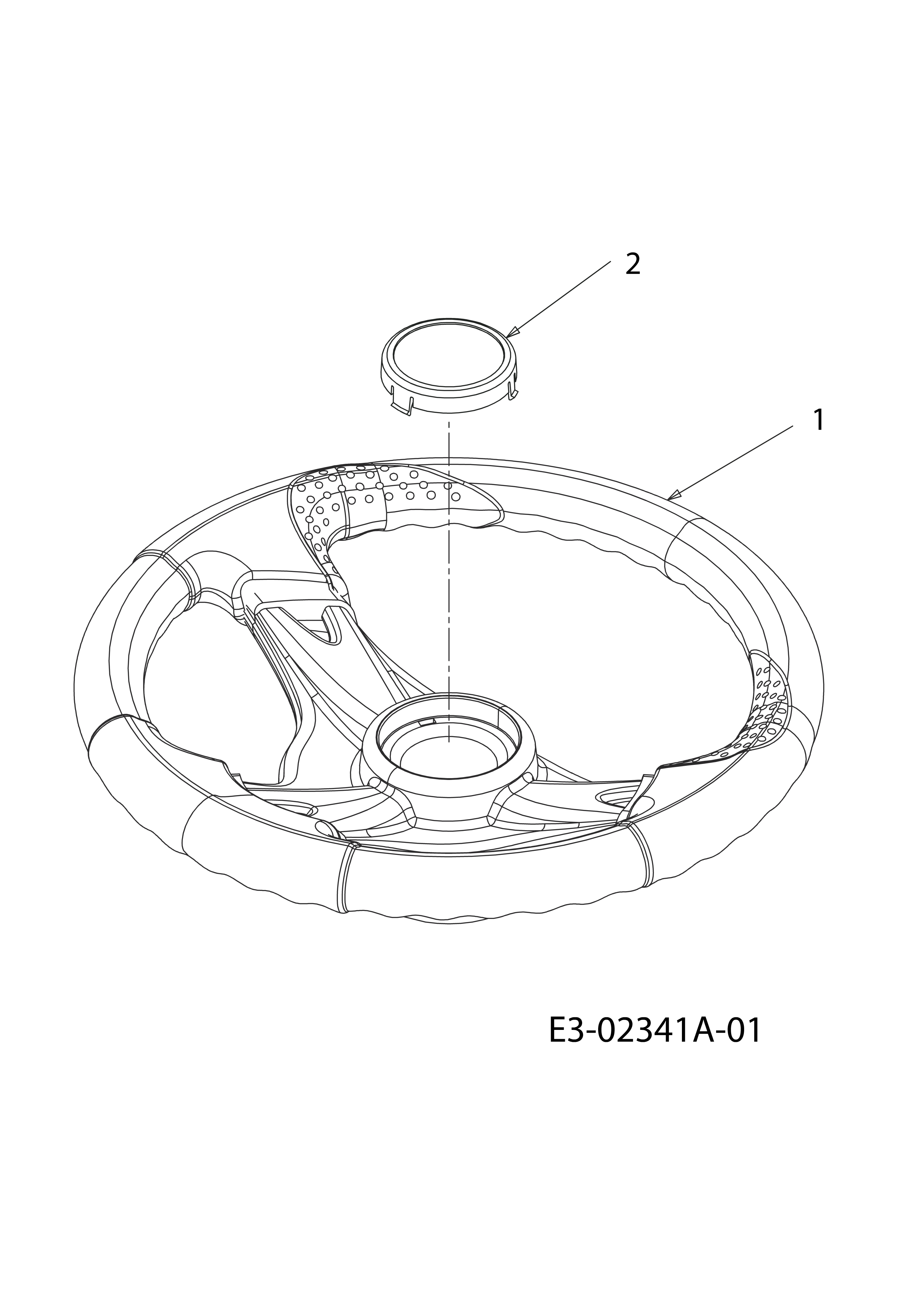

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C63104008B | Volant | Non reliée | |
| 2 | C73104039 | Bouchon | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7101268 | Vis | Disponible | Voir la pièce |
| 2 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 2 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 3 | C7123027 | Ecrou | Disponible | Voir la pièce |
| 4 | C7200309A | Clavette | Disponible | Voir la pièce |
| 5 | C73104074 | Entretoise | Disponible | Voir la pièce |
| 6 | C7320499 | Ressort | Disponible | Voir la pièce |
| 7 | C73204309 | Ressort | Disponible | Voir la pièce |
| 7 | C73204309 | Ressort | Disponible | Voir la pièce |
| 8 | C7360175 | Rondelle | Disponible | Voir la pièce |
| 9 | C7360204 | Rondelle | Disponible | Voir la pièce |
| 10 | C7363019 | Rondelle | Disponible | Voir la pièce |
| 12 | C7380137A | Vis | Disponible | Voir la pièce |
| 13 | C7380296 | Vis | Disponible | Voir la pièce |
| 14 | C7380966A | Vis | Disponible | Voir la pièce |
| 14 | C7380966A | Vis | Disponible | Voir la pièce |
| 15 | C7830611 | Levier | Disponible | Voir la pièce |
| 16 | C7830738D637 | Plaquette | Disponible | Voir la pièce |
| 17 | C7830739A637 | Levier | Disponible | Voir la pièce |
| 18 | C7830753 | Guide | Disponible | Voir la pièce |
| 19 | C7831366B | Interrupteur | Disponible | Voir la pièce |
| 20 | C17239D | Levier | Disponible | Voir la pièce |

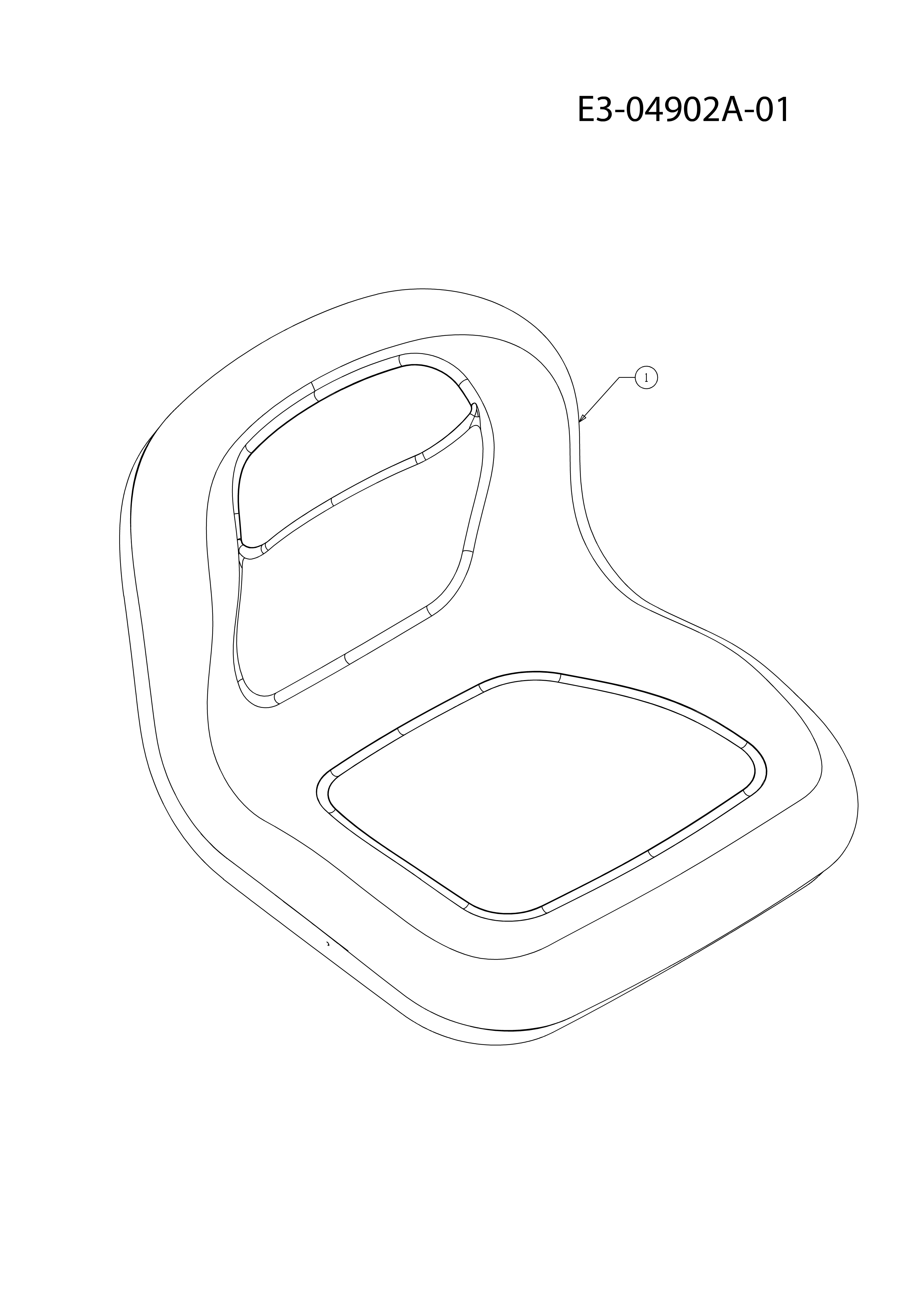

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C75704109 | Siege | Disponible | Voir la pièce |

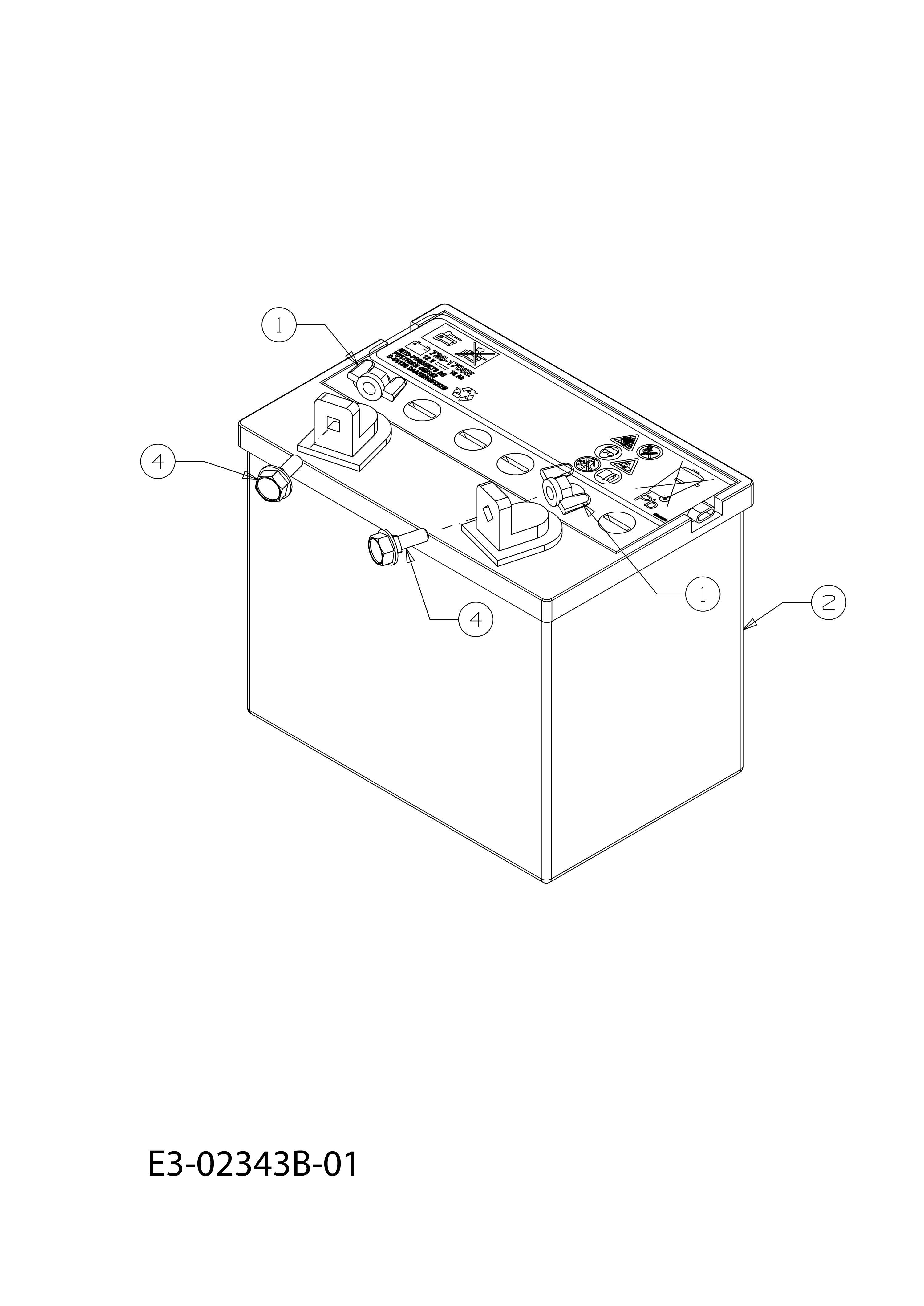

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7123087 | Ecrou | Disponible | Voir la pièce |
| 1 | C7123087 | Ecrou | Disponible | Voir la pièce |
| 2 | C5032U30002R | Batterie | Non reliée | |
| 4 | C7381132 | Vis | Disponible | Voir la pièce |
| 4 | C7381132 | Vis | Disponible | Voir la pièce |

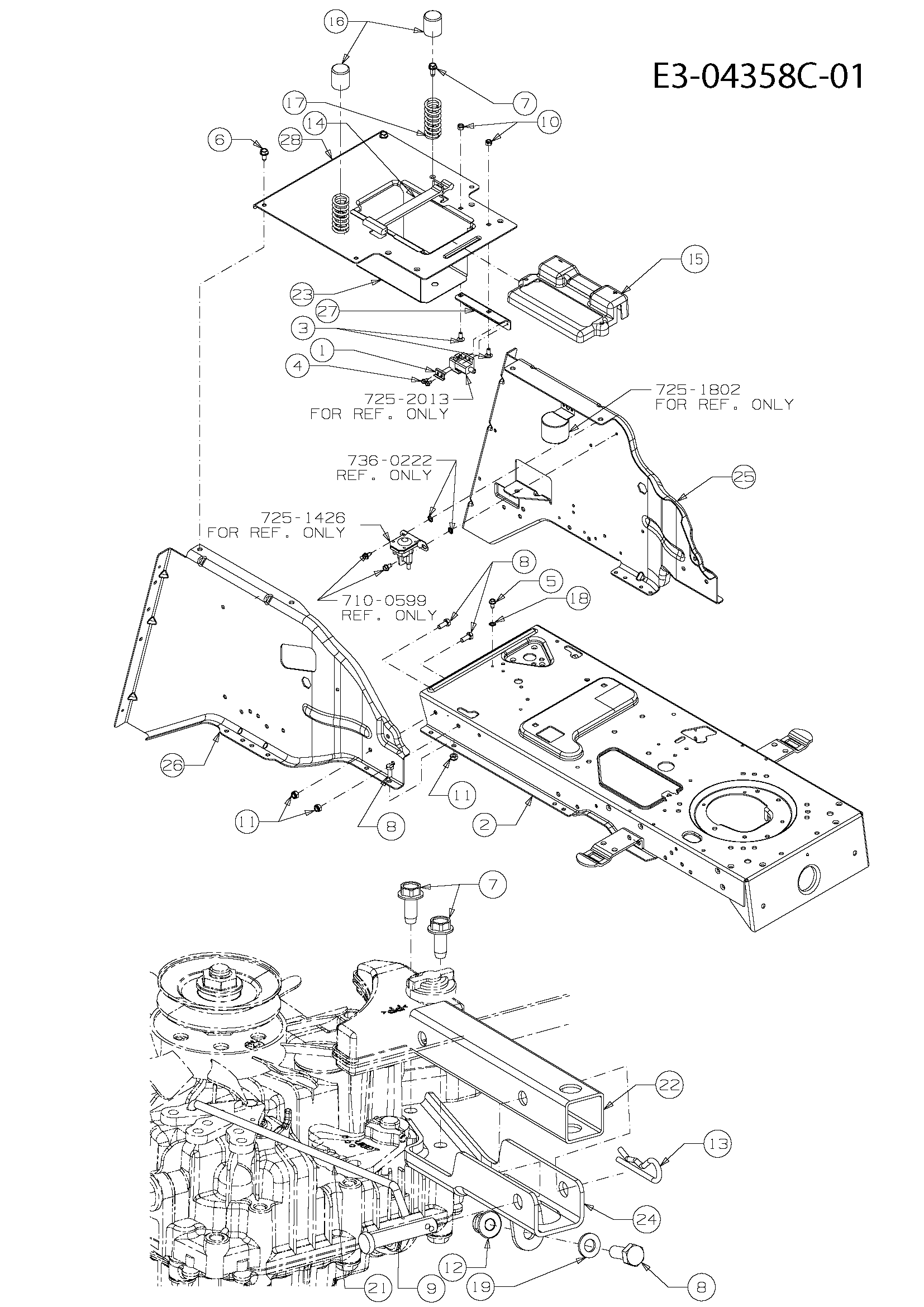

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C17962 | Plaquette | Disponible | Voir la pièce |
| 2 | C68304115DS | Châssis | Disponible | Voir la pièce |
| 3 | C7100134 | Vis | Disponible | Voir la pièce |
| 4 | C7100224 | Vis | Disponible | Voir la pièce |
| 5 | C7100599 | Vis | Disponible | Voir la pièce |
| 6 | C7100726 | Vis | Disponible | Voir la pièce |
| 7 | C7101260A | Vis | Disponible | Voir la pièce |
| 7 | C7101260A | Vis | Disponible | Voir la pièce |
| 8 | C7101681 | Vis | Disponible | Voir la pièce |
| 8 | C7101681 | Vis | Disponible | Voir la pièce |
| 8 | C7101681 | Vis | Disponible | Voir la pièce |
| 9 | C7110679A | Goujon | Disponible | Voir la pièce |
| 10 | C7120324 | Ecrou | Disponible | Voir la pièce |
| 11 | C7120692 | Ecrou hex | Disponible | Voir la pièce |
| 11 | C7120692 | Ecrou hex | Disponible | Voir la pièce |
| 12 | C7120714 | Ecrou | Disponible | Voir la pièce |
| 13 | C7140147 | Goupille | Disponible | Voir la pièce |
| 14 | C7230444 | Support | Disponible | Voir la pièce |
| 15 | C7310707A | Couvercle | Disponible | Voir la pièce |
| 16 | C73107474 | Couvercle | Disponible | Voir la pièce |
| 17 | C73204035 | Ressort | Disponible | Voir la pièce |
| 18 | C7360222 | Rondelle | Disponible | Voir la pièce |
| 19 | C7360700 | Rondelle | Disponible | Voir la pièce |
| 21 | C74705022A | Tige | Disponible | Voir la pièce |
| 22 | C74904013AS | Tuyau | Disponible | Voir la pièce |
| 23 | C7830349637 | Siege | Disponible | Voir la pièce |
| 24 | C78306180637 | Trainage | Disponible | Voir la pièce |
| 25 | C78306273BS | Châssis arrière sx | Disponible | Voir la pièce |
| 26 | C7831318B637 | Châssis arrière rh | Non reliée | |
| 27 | C7831387A | Support | Disponible | Voir la pièce |
| 28 | C7831410637 | Support | Disponible | Voir la pièce |

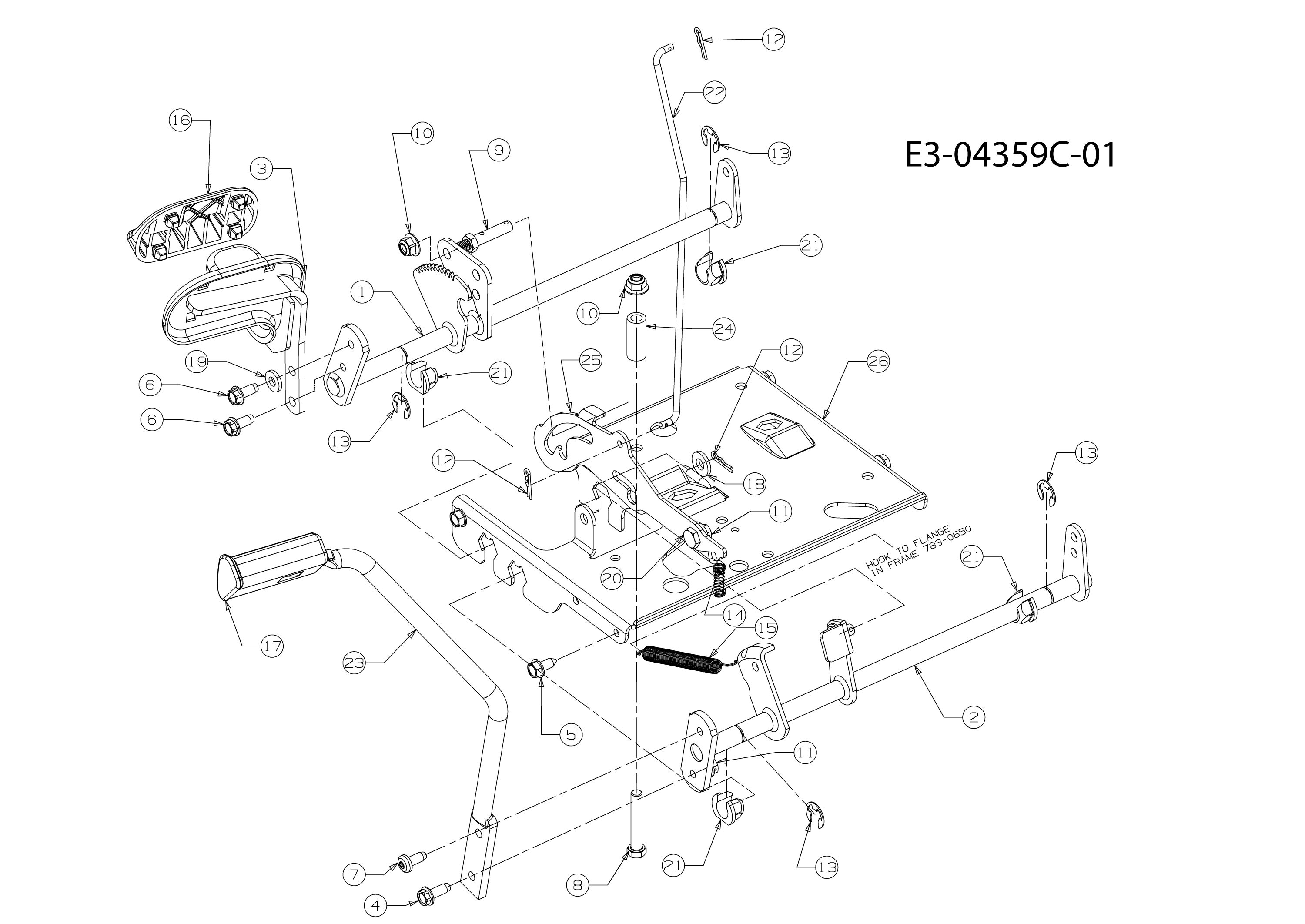

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C64704159637 | Arbre pedales | Disponible | Voir la pièce |
| 2 | C64704160637 | Arbre frein | Disponible | Voir la pièce |
| 3 | C6830267C637 | Pedale | Disponible | Voir la pièce |
| 4 | C7100650 | Vis | Disponible | Voir la pièce |
| 5 | C7100726 | Vis | Disponible | Voir la pièce |
| 6 | C7101260A | Vis | Disponible | Voir la pièce |
| 6 | C7101260A | Vis | Disponible | Voir la pièce |
| 7 | C7101611B | Vis | Disponible | Voir la pièce |
| 8 | C7103011 | Vis | Disponible | Voir la pièce |
| 9 | C7111363 | Goupille | Disponible | Voir la pièce |
| 10 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 10 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 11 | C7123004A | Ecrou | Disponible | Voir la pièce |
| 11 | C7123004A | Ecrou | Disponible | Voir la pièce |
| 12 | C7140104 | Goupille | Disponible | Voir la pièce |
| 12 | C7140104 | Goupille | Disponible | Voir la pièce |
| 12 | C7140104 | Goupille | Disponible | Voir la pièce |
| 13 | C7160106A | Goupille | Disponible | Voir la pièce |
| 13 | C7160106A | Goupille | Disponible | Voir la pièce |
| 13 | C7160106A | Goupille | Disponible | Voir la pièce |
| 13 | C7160106A | Goupille | Disponible | Voir la pièce |
| 14 | C7320335 | Ressort | Disponible | Voir la pièce |
| 15 | C7320963 | Ressort | Disponible | Voir la pièce |
| 16 | C7350662 | Protection | Disponible | Voir la pièce |
| 17 | C7353049A | Pedale | Disponible | Voir la pièce |
| 18 | C7363004 | Rondelle | Disponible | Voir la pièce |
| 19 | C7363008 | Rondelle | Disponible | Voir la pièce |
| 20 | C7380155 | Axe | Disponible | Voir la pièce |
| 21 | C7413065B | Roulement | Disponible | Voir la pièce |
| 21 | C7413065B | Roulement | Disponible | Voir la pièce |
| 21 | C7413065B | Roulement | Disponible | Voir la pièce |
| 21 | C7413065B | Roulement | Disponible | Voir la pièce |
| 22 | C74704093A | Tige de frein | Disponible | Voir la pièce |
| 23 | C74704641AS | Pedale de frein | Disponible | Voir la pièce |
| 24 | C7480415B | Entretoise | Disponible | Voir la pièce |
| 25 | C7830663E | Etrier | Disponible | Voir la pièce |
| 26 | C7831335C637 | Etrier | Disponible | Voir la pièce |

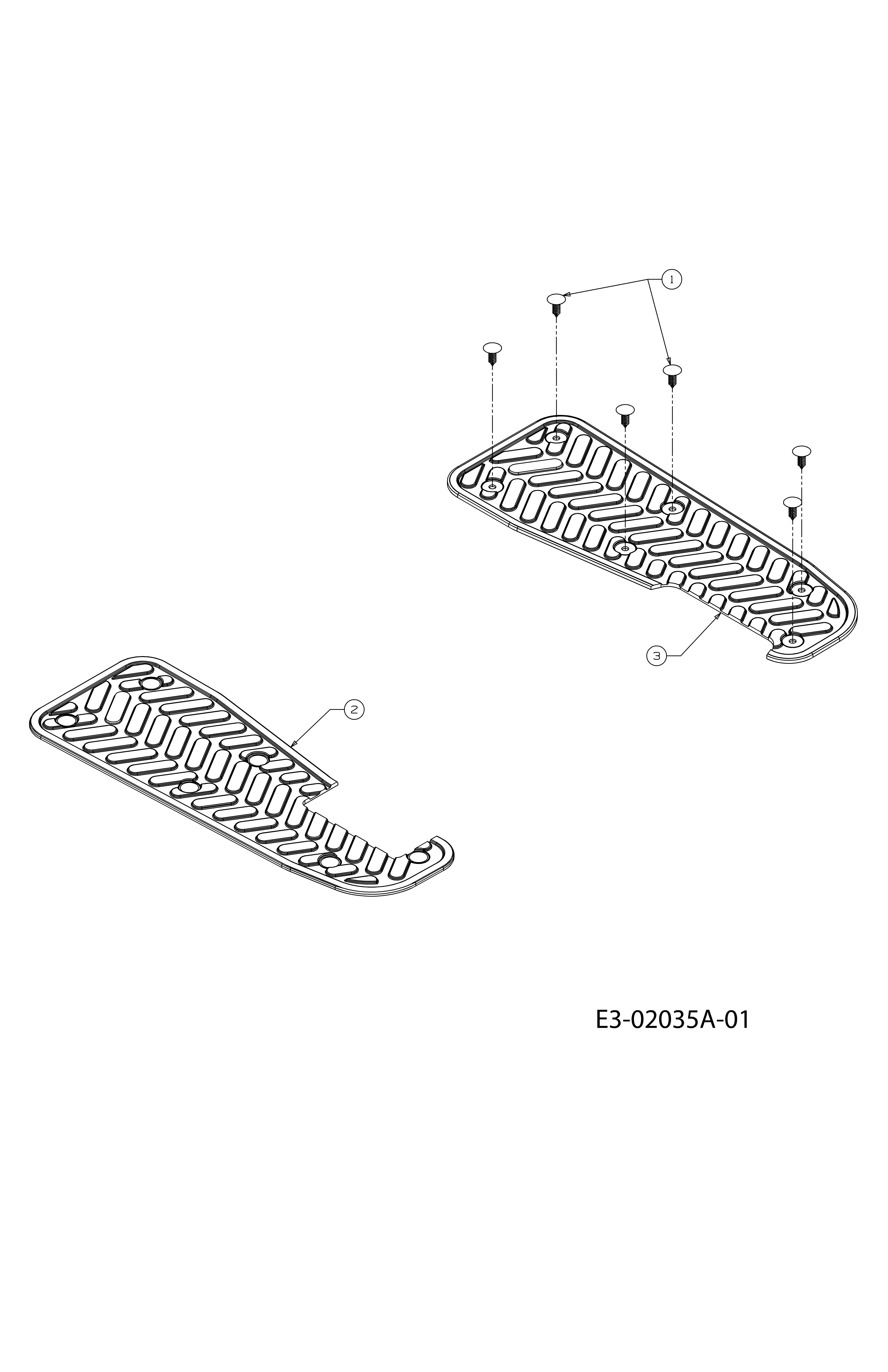

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7263046 | Bague | Disponible | Voir la pièce |
| 2 | C73504015 | Couvremarchepied droite | Disponible | Voir la pièce |
| 3 | C73504016 | Couvremarchepied gauche | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C91804905 | Transmission | Disponible | Voir la pièce |
| 1 | C91804905 | Transmission | Disponible | Voir la pièce |
| 1 | C91804905 | Transmission | Disponible | Voir la pièce |
| 2 | C6830604AZ | Etrier compl. | Disponible | Voir la pièce |
| 3 | C7100176 | Vis | Disponible | Voir la pièce |
| 4 | C7100189 | Vis | Disponible | Voir la pièce |
| 5 | C75304870 | Vis | Disponible | Voir la pièce |
| 6 | C7100378 | Vis | Disponible | Voir la pièce |
| 7 | C7100651 | Vis | Disponible | Voir la pièce |
| 8 | C7100528 | Vis | Disponible | Voir la pièce |
| 9 | C7100599 | Vis | Disponible | Voir la pièce |
| 9 | C7100599 | Vis | Disponible | Voir la pièce |
| 10 | C7100604A | Vis | Disponible | Voir la pièce |
| 11 | C7100607 | Vis | Disponible | Voir la pièce |
| 12 | C7101682 | Vis | Disponible | Voir la pièce |
| 12 | C7101682 | Vis | Disponible | Voir la pièce |
| 12 | C7101682 | Vis | Disponible | Voir la pièce |
| 12 | C7101682 | Vis | Disponible | Voir la pièce |
| 12 | C7101682 | Vis | Disponible | Voir la pièce |
| 13 | C7101771 | Vis | Disponible | Voir la pièce |
| 14 | C7103144 | Vis | Disponible | Voir la pièce |
| 15 | C7110677 | Collier | Disponible | Voir la pièce |
| 16 | C7111407 | Tete de fourche | Disponible | Voir la pièce |
| 17 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 17 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 17 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 17 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 17 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 17 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 18 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 19 | C7120431 | Ecrou | Disponible | Voir la pièce |
| 19 | C7120431 | Ecrou | Disponible | Voir la pièce |
| 20 | C7120637 | Ecrou | Disponible | Voir la pièce |
| 20 | C7120637 | Ecrou | Disponible | Voir la pièce |
| 21 | C7120714 | Ecrou | Disponible | Voir la pièce |
| 21 | C7120714 | Ecrou | Disponible | Voir la pièce |
| 21 | C7120714 | Ecrou | Disponible | Voir la pièce |
| 21 | C7120714 | Ecrou | Disponible | Voir la pièce |
| 21 | C7120714 | Ecrou | Disponible | Voir la pièce |
| 22 | C7123007 | Ecrou | Disponible | Voir la pièce |
| 23 | C7123009 | Ecrou | Disponible | Voir la pièce |
| 24 | C7140104 | Goupille | Disponible | Voir la pièce |
| 25 | C7140111 | Goupille | Disponible | Voir la pièce |
| 26 | C7190534 | Soupape | Disponible | Voir la pièce |
| 26 | C7190534 | Soupape | Disponible | Voir la pièce |
| 27 | C72504834 | Ressort | Disponible | Voir la pièce |
| 28 | C7260272 | Etau | Disponible | Voir la pièce |
| 29 | C72604089 | Bride termique | Disponible | Voir la pièce |
| 30 | C7260457 | Support | Disponible | Voir la pièce |
| 31 | C7320429A | Ressort | Disponible | Voir la pièce |
| 32 | C7320716D | Ressort | Disponible | Voir la pièce |
| 33 | C7320891A | Ressort | Disponible | Voir la pièce |
| 34 | C7360258 | Rondelle | Disponible | Voir la pièce |
| 34 | C7360258 | Rondelle | Disponible | Voir la pièce |
| 35 | C7360275 | Rondelle | Disponible | Voir la pièce |
| 36 | C7360300 | Rondelle | Disponible | Voir la pièce |
| 37 | C7360314 | Rondelle | Disponible | Voir la pièce |
| 38 | C7360685 | Rondelle | Disponible | Voir la pièce |
| 39 | C7360773 | Rondelle | Disponible | Voir la pièce |
| 40 | C7380140 | Vis | Disponible | Voir la pièce |
| 41 | C7380372B | Entretoise | Disponible | Voir la pièce |
| 42 | C73804375 | Vis | Disponible | Voir la pièce |
| 43 | C7410998 | Roulement | Disponible | Voir la pièce |
| 44 | C74705032 | Coulisseau hydro | Disponible | Voir la pièce |
| 45 | C74705033 | Tige de frein | Disponible | Voir la pièce |
| 46 | C7480331 | Entretoise | Disponible | Voir la pièce |
| 47 | C75005141 | Entretoise | Disponible | Voir la pièce |
| 48 | C75404222 | Courroie | Disponible | Voir la pièce |
| 49 | C75605234 | Poulie | Non reliée | |
| 50 | C7560487 | Poulie | Disponible | Voir la pièce |
| 51 | C7563054A | Poulie | Disponible | Voir la pièce |
| 52 | C78305340637 | Etrier | Disponible | Voir la pièce |
| 53 | C78306179RG | Etrier gauche | Disponible | Voir la pièce |
| 54 | C78306218 | Etrier frein | Disponible | Voir la pièce |
| 55 | C78306228 | Etrier | Disponible | Voir la pièce |
| 56 | C78306317637 | Etrier | Disponible | Voir la pièce |
| 57 | C78306318637 | Plaquette | Disponible | Voir la pièce |
| 58 | C78306404637 | Etrier | Disponible | Voir la pièce |
| 59 | C78306470637 | Etrier | Disponible | Voir la pièce |

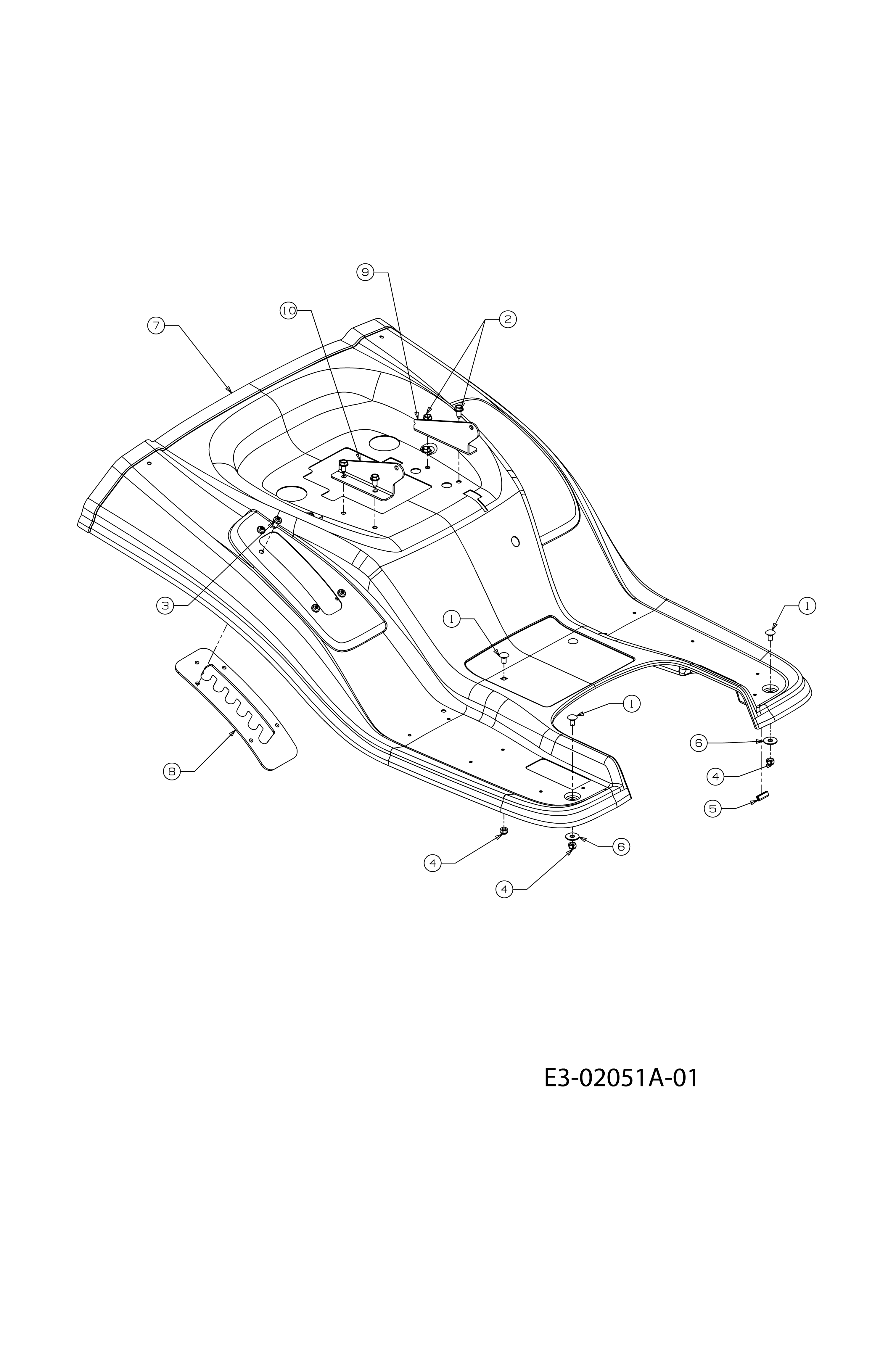

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7100260A | Vis | Disponible | Voir la pièce |
| 1 | C7100260A | Vis | Disponible | Voir la pièce |
| 1 | C7100260A | Vis | Disponible | Voir la pièce |
| 2 | C7100726 | Vis | Disponible | Voir la pièce |
| 3 | C7101611B | Vis | Disponible | Voir la pièce |
| 4 | C7120429 | Ecrou | Disponible | Voir la pièce |
| 4 | C7120429 | Ecrou | Disponible | Voir la pièce |
| 4 | C7120429 | Ecrou | Disponible | Voir la pièce |
| 5 | C7310511 | Protection | Disponible | Voir la pièce |
| 6 | C7363078 | Rondelle | Disponible | Voir la pièce |
| 6 | C7363078 | Rondelle | Disponible | Voir la pièce |
| 7 | C78304194637 | Carrosserie arrière | Disponible | Voir la pièce |
| 8 | C7831404A | Etrier | Disponible | Voir la pièce |
| 9 | C7831496637 | Support | Disponible | Voir la pièce |
| 10 | C7831500637 | Support | Non reliée |

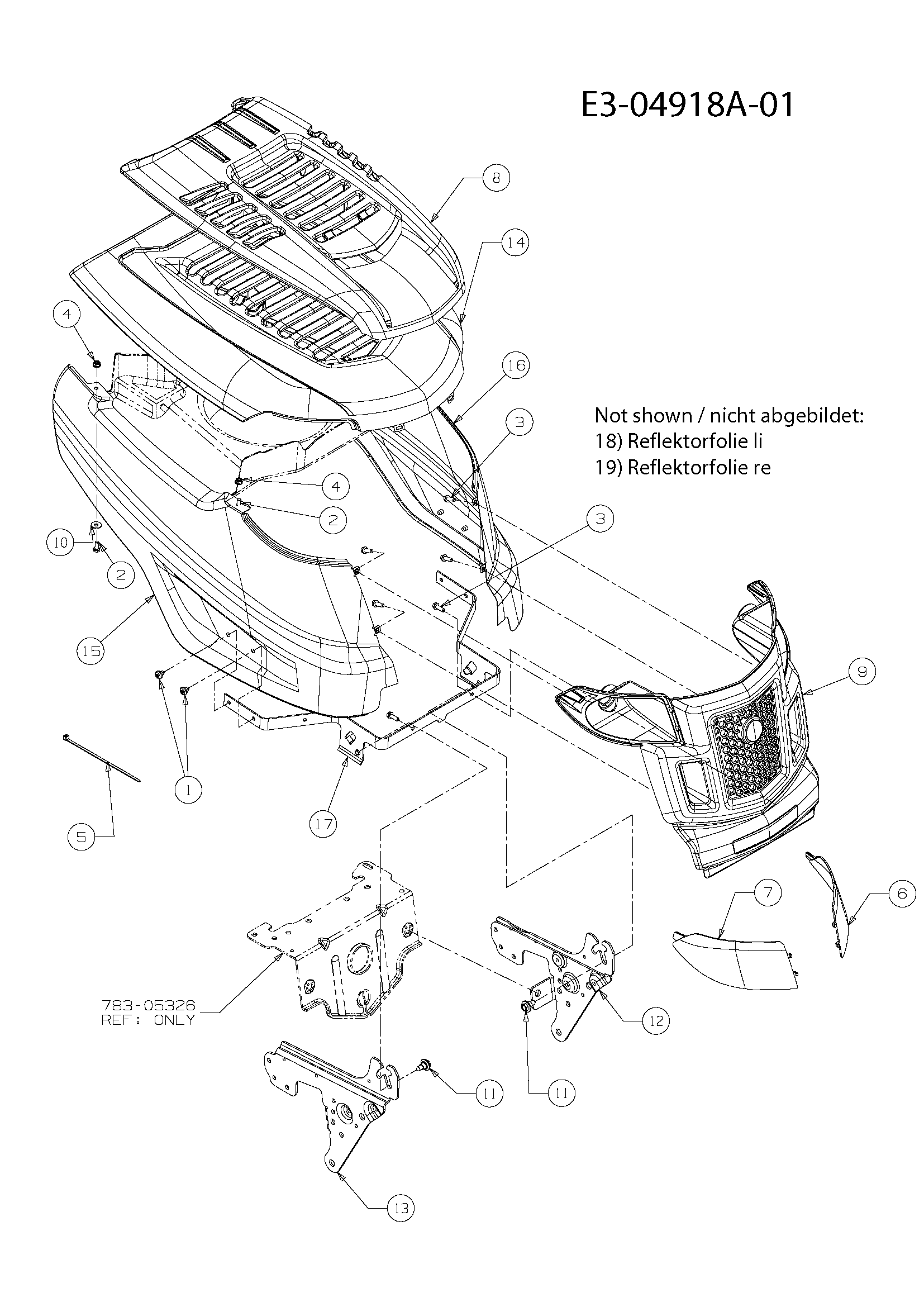

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C71004593 | Vis | Disponible | Voir la pièce |
| 2 | C7100751 | Vis | Disponible | Voir la pièce |
| 2 | C7100751 | Vis | Disponible | Voir la pièce |
| 3 | C7100895 | Vis | Disponible | Voir la pièce |
| 3 | C7100895 | Vis | Disponible | Voir la pièce |
| 4 | C71204064 | Contreecrou | Disponible | Voir la pièce |
| 4 | C71204064 | Contreecrou | Disponible | Voir la pièce |
| 5 | C7250157 | Bande | Disponible | Voir la pièce |
| 6 | C73106095 | Protection | Disponible | Voir la pièce |
| 7 | C73106096 | Protection | Disponible | Voir la pièce |
| 8 | C73106194B | Rallonge | Disponible | Voir la pièce |
| 9 | C73106796 | Capot | Disponible | Voir la pièce |
| 10 | - | N | Non reliée | |
| 11 | C73804091A | Vis | Disponible | Voir la pièce |
| 11 | C73804091A | Vis | Disponible | Voir la pièce |
| 12 | C78305417637 | Plaquette | Disponible | Voir la pièce |
| 13 | C78305418637 | Plaquette | Disponible | Voir la pièce |
| 14 | C78306302EO | Capot moteur (orange) | Disponible | Voir la pièce |
| 15 | C78306303EO | Capot lateral (orange) | Disponible | Voir la pièce |
| 16 | C78306304EO | Capot lateral (orange) | Disponible | Voir la pièce |
| 17 | C78306328637 | Bride | Disponible | Voir la pièce |
| 18 | C777X43038 | Parabole feu | Disponible | Voir la pièce |
| 19 | C777X43039 | Parabole feu | Disponible | Voir la pièce |

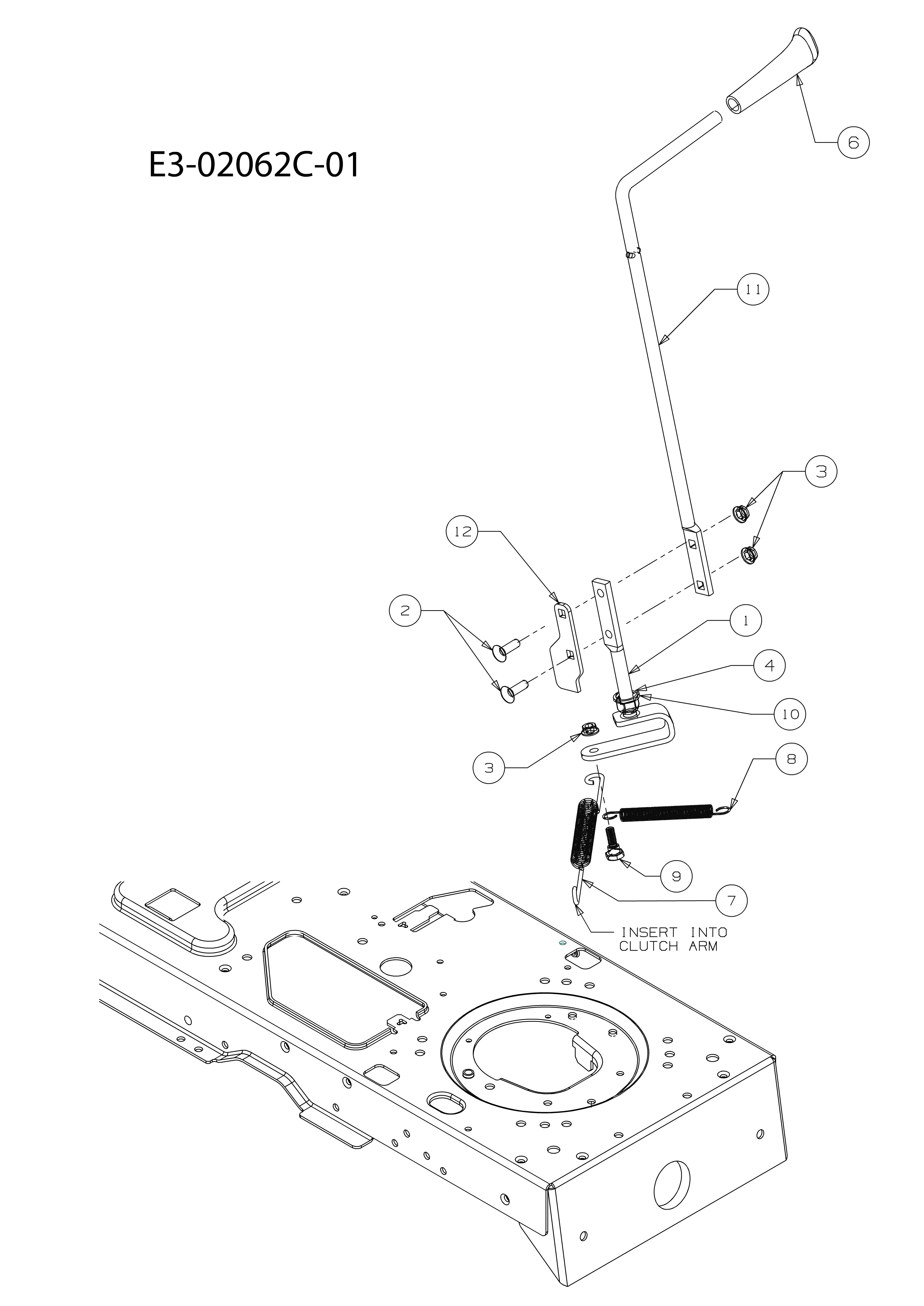

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C64704196637 | Levier | Disponible | Voir la pièce |
| 2 | C7100276 | Vis | Disponible | Voir la pièce |
| 3 | C7123004A | Ecrou | Disponible | Voir la pièce |
| 3 | C7123004A | Ecrou | Disponible | Voir la pièce |
| 4 | C7160104 | Bague | Disponible | Voir la pièce |
| 6 | C63104247 | Poignée | Disponible | Voir la pièce |
| 7 | C73204000B | Ressort | Disponible | Voir la pièce |
| 8 | C73204174 | Ressort | Disponible | Voir la pièce |
| 9 | C7380138A | Vis | Disponible | Voir la pièce |
| 10 | C7410708 | Roulement | Disponible | Voir la pièce |
| 11 | C7471112D | Levier | Disponible | Voir la pièce |
| 12 | C7831497Z | Support | Disponible | Voir la pièce |

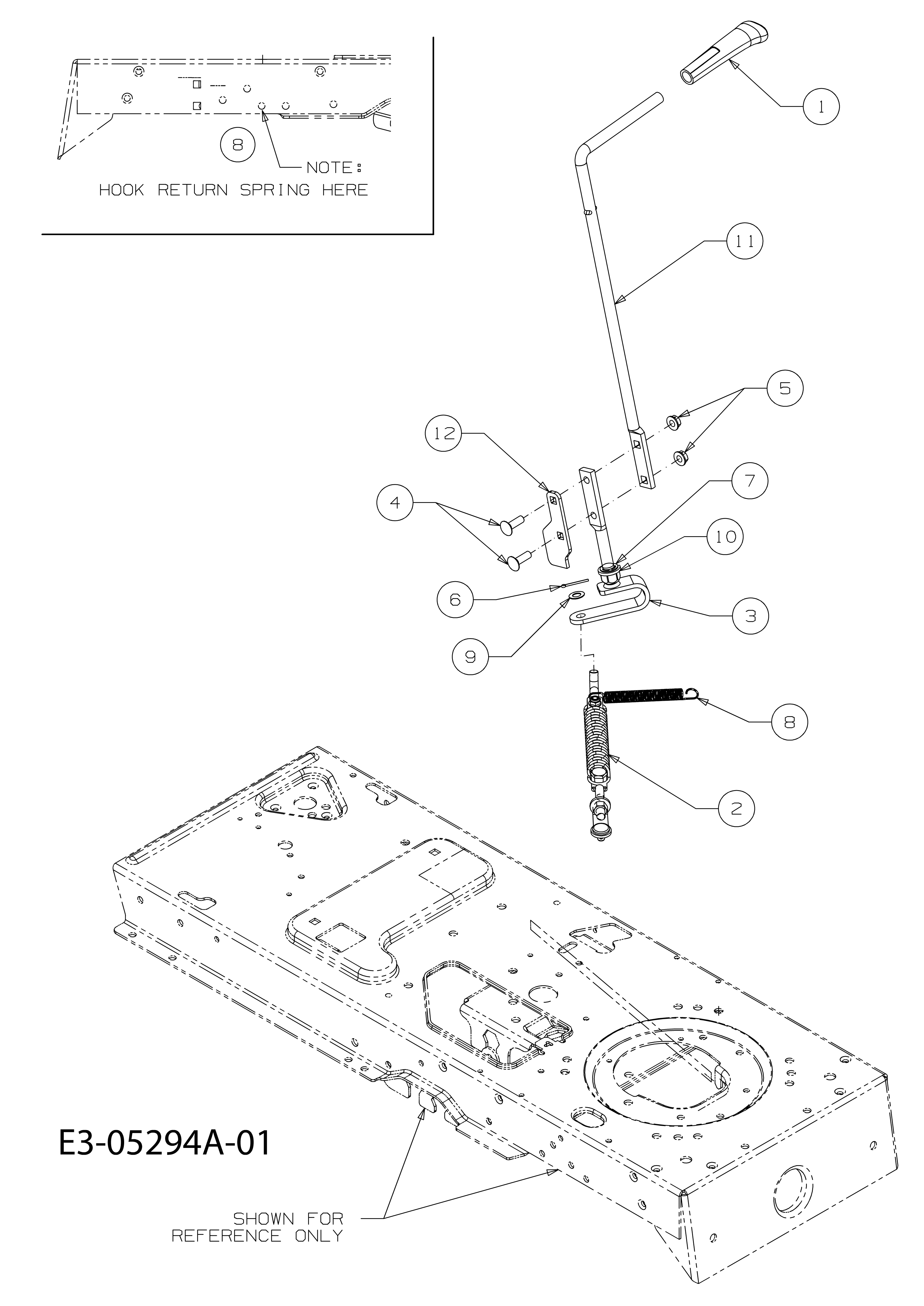

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C63104247 | Poignée | Disponible | Voir la pièce |
| 2 | C94704187A | Ressort | Disponible | Voir la pièce |
| 3 | C64704196637 | Levier | Disponible | Voir la pièce |
| 4 | C7100276 | Vis | Disponible | Voir la pièce |
| 5 | C7123004A | Ecrou | Disponible | Voir la pièce |
| 6 | C7140111 | Goupille | Disponible | Voir la pièce |
| 7 | C7160104 | Bague | Disponible | Voir la pièce |
| 8 | C73204174 | Ressort | Disponible | Voir la pièce |
| 8 | C73204174 | Ressort | Disponible | Voir la pièce |
| 9 | C7360314 | Rondelle | Disponible | Voir la pièce |
| 10 | C7410708 | Roulement | Disponible | Voir la pièce |
| 11 | C7471112D | Levier | Disponible | Voir la pièce |
| 12 | C7831497Z | Support | Disponible | Voir la pièce |

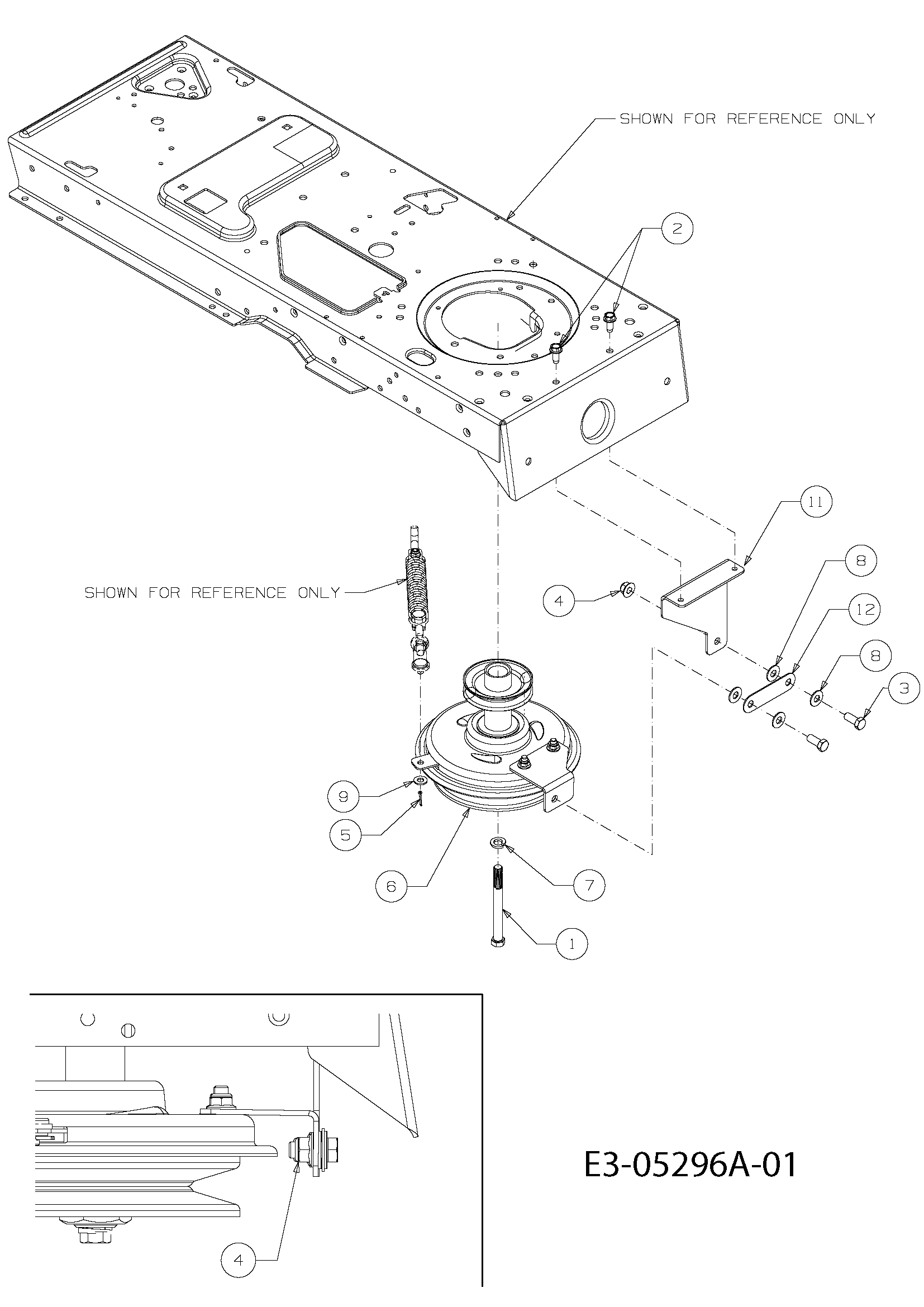

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C71004002 | Vis | Disponible | Voir la pièce |
| 2 | C7101260A | Vis | Disponible | Voir la pièce |
| 3 | C7123010 | Ecrou | Disponible | Voir la pièce |
| 4 | 68120029 | Embrayage | Disponible | Voir la pièce |
| 5 | C7360171 | Rondelle | Disponible | Voir la pièce |
| 6 | C7360322 | Rondelle | Disponible | Voir la pièce |
| 7 | C78305026NA | Flasque | Disponible | Voir la pièce |

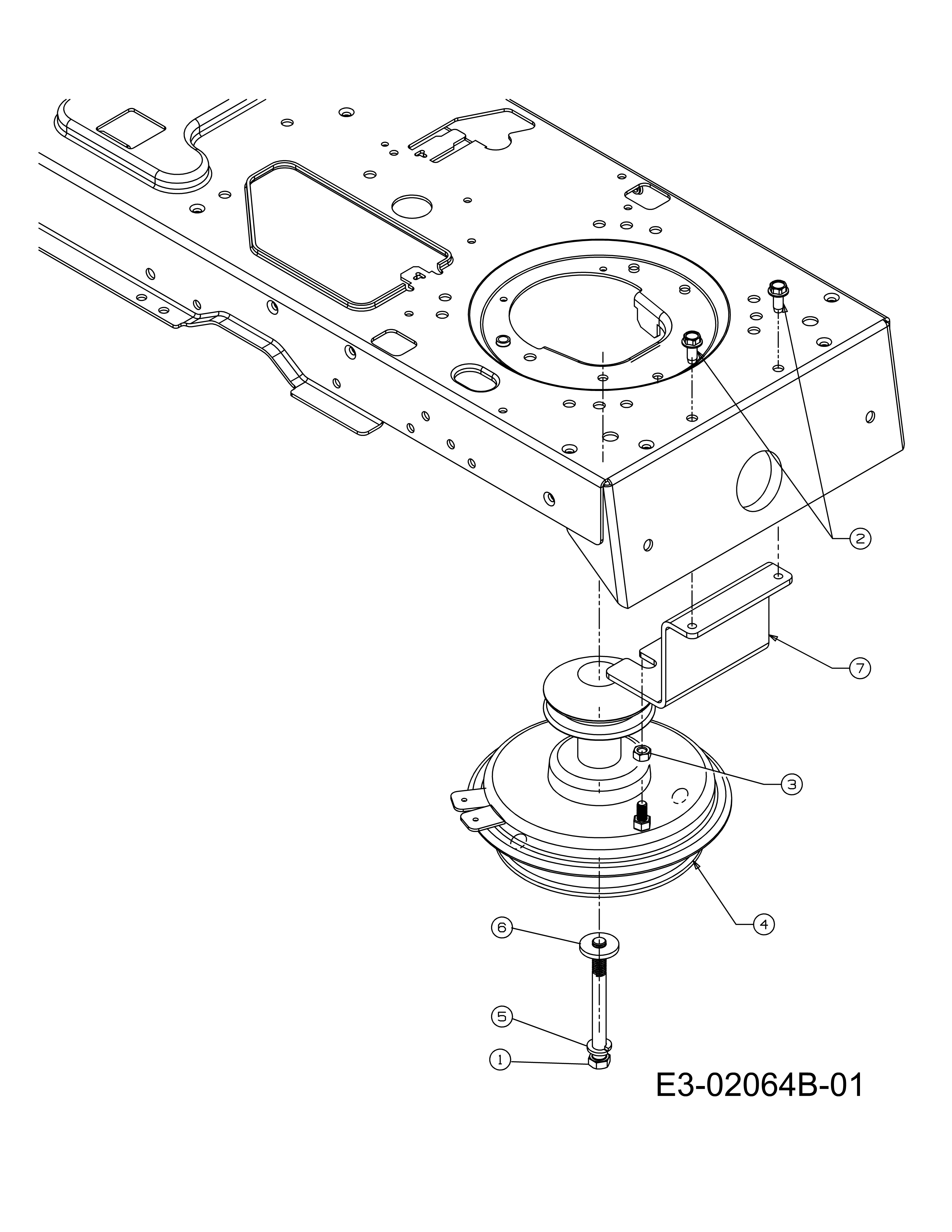

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C71004002 | Vis | Disponible | Voir la pièce |
| 2 | C7101260A | Vis | Disponible | Voir la pièce |
| 3 | C7103001 | Vis | Disponible | Voir la pièce |
| 4 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 4 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 5 | C7140111 | Goupille | Disponible | Voir la pièce |
| 6 | C71704743 | Embrayage | Disponible | Voir la pièce |
| 7 | C7360171 | Rondelle | Disponible | Voir la pièce |
| 8 | C7360267 | Rondelle | Disponible | Voir la pièce |
| 8 | C7360267 | Rondelle | Disponible | Voir la pièce |
| 9 | C7360275 | Rondelle | Disponible | Voir la pièce |
| 11 | C78306428AS | Etrier | Disponible | Voir la pièce |
| 12 | C78306560 | Etrier | Disponible | Voir la pièce |

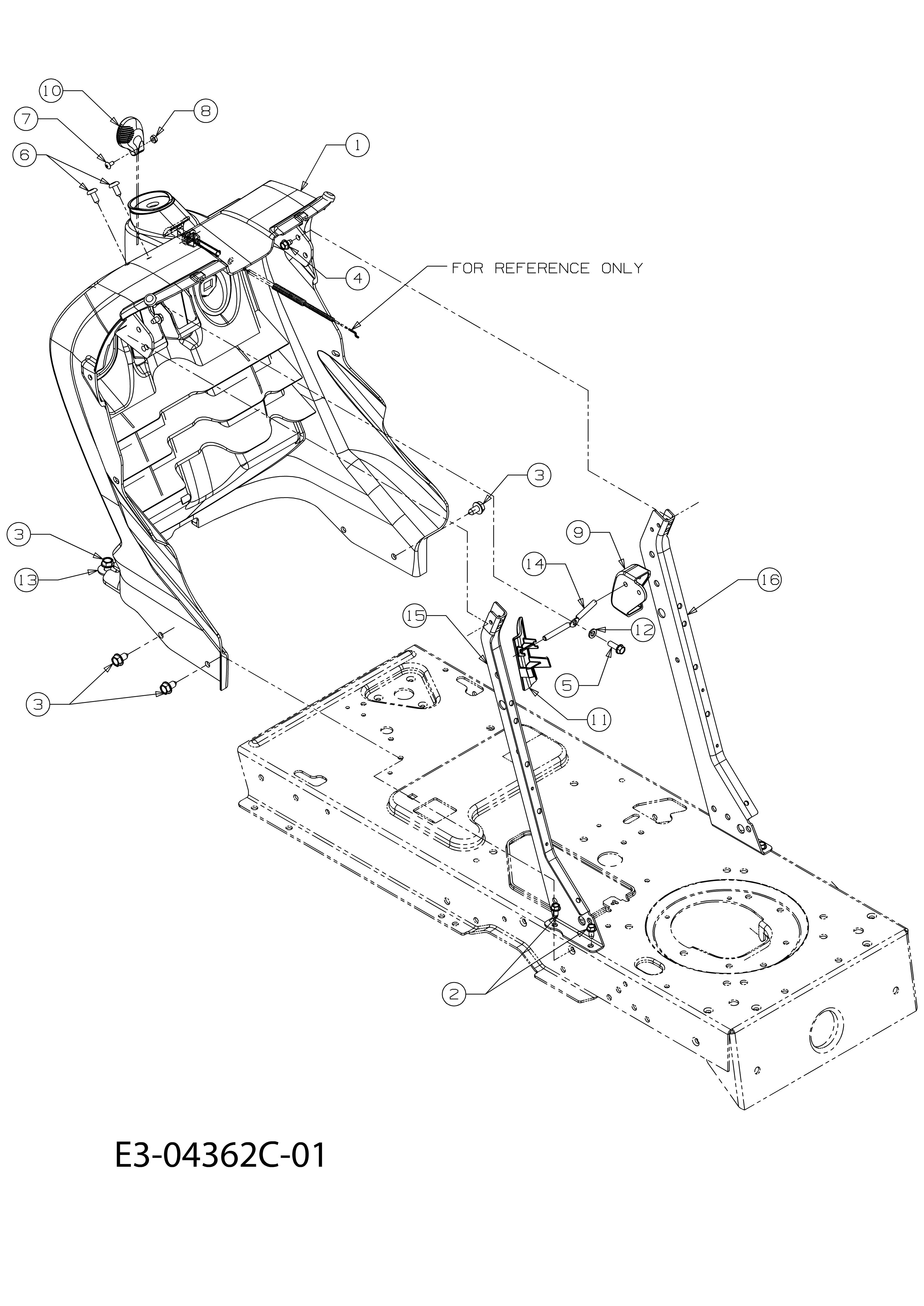

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C63104319 | Tableau de bord | Disponible | Voir la pièce |
| 2 | C7100599 | Vis | Disponible | Voir la pièce |
| 3 | C7100604A | Vis | Disponible | Voir la pièce |
| 3 | C7100604A | Vis | Disponible | Voir la pièce |
| 3 | C7100604A | Vis | Disponible | Voir la pièce |
| 4 | C7100653 | Vis | Disponible | Voir la pièce |
| 5 | C7100895 | Vis | Disponible | Voir la pièce |
| 6 | C7101017 | Vis | Disponible | Voir la pièce |
| 7 | C7103217 | Vis | Disponible | Voir la pièce |
| 8 | C7120142 | Ecrou | Disponible | Voir la pièce |
| 9 | C73104217 | Levier | Disponible | Voir la pièce |
| 10 | C7311857 | Poignee | Disponible | Voir la pièce |
| 11 | C7312228 | Couvercle | Disponible | Voir la pièce |
| 12 | C7360142 | Rondelle | Disponible | Voir la pièce |
| 13 | C7360701 | Rondelle | Disponible | Voir la pièce |
| 14 | C7471196 | Tige | Disponible | Voir la pièce |
| 15 | C78304285FS | Support right | Disponible | Voir la pièce |
| 16 | C78304323FS | Support left | Disponible | Voir la pièce |

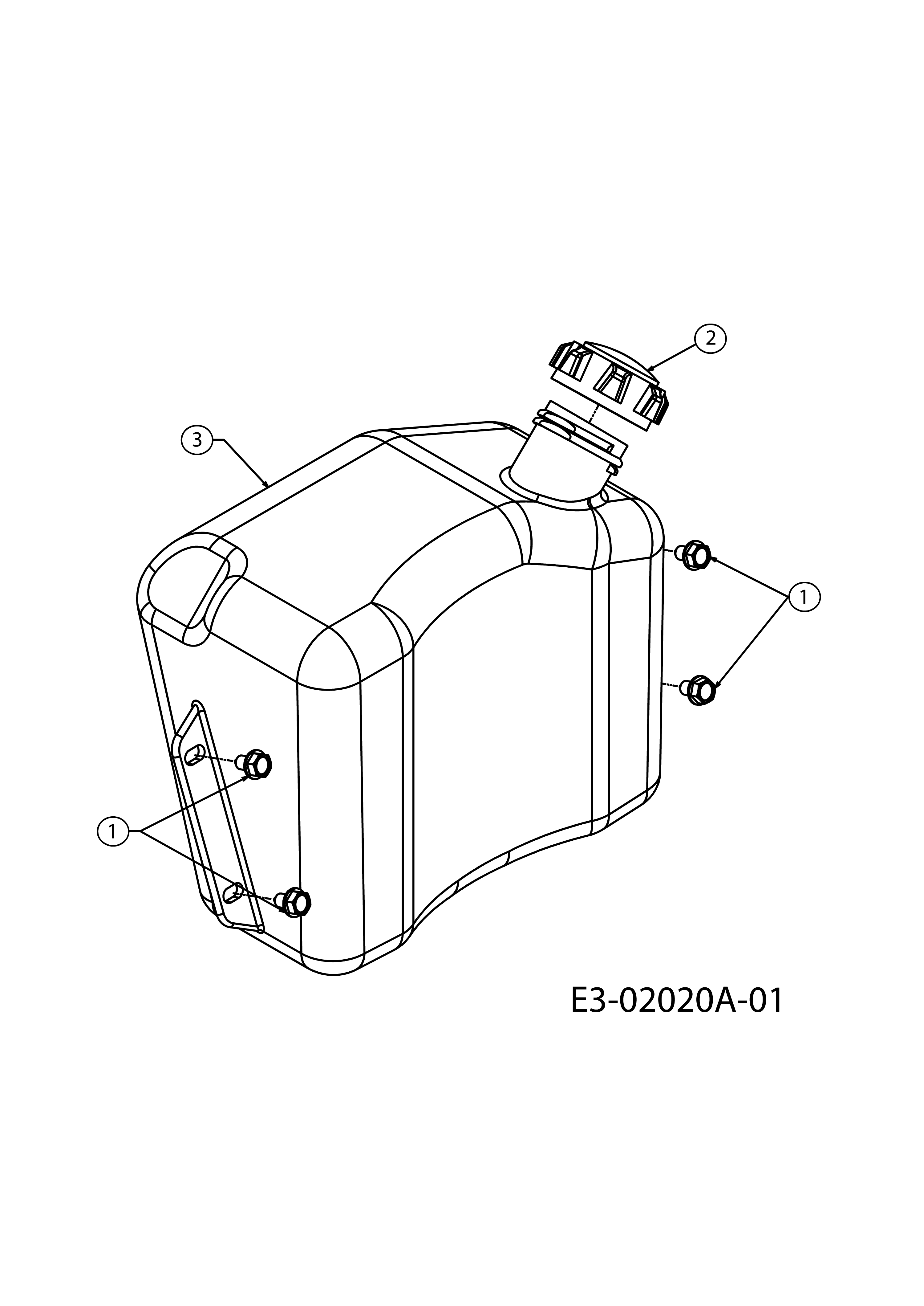

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7100604A | Vis | Disponible | Voir la pièce |
| 1 | C7100604A | Vis | Disponible | Voir la pièce |
| 1 | C7100604A | Vis | Disponible | Voir la pièce |
| 2 | C7510603B | Bouchon | Non reliée | |
| 3 | C7510818D | Reservoir | Disponible | Voir la pièce |

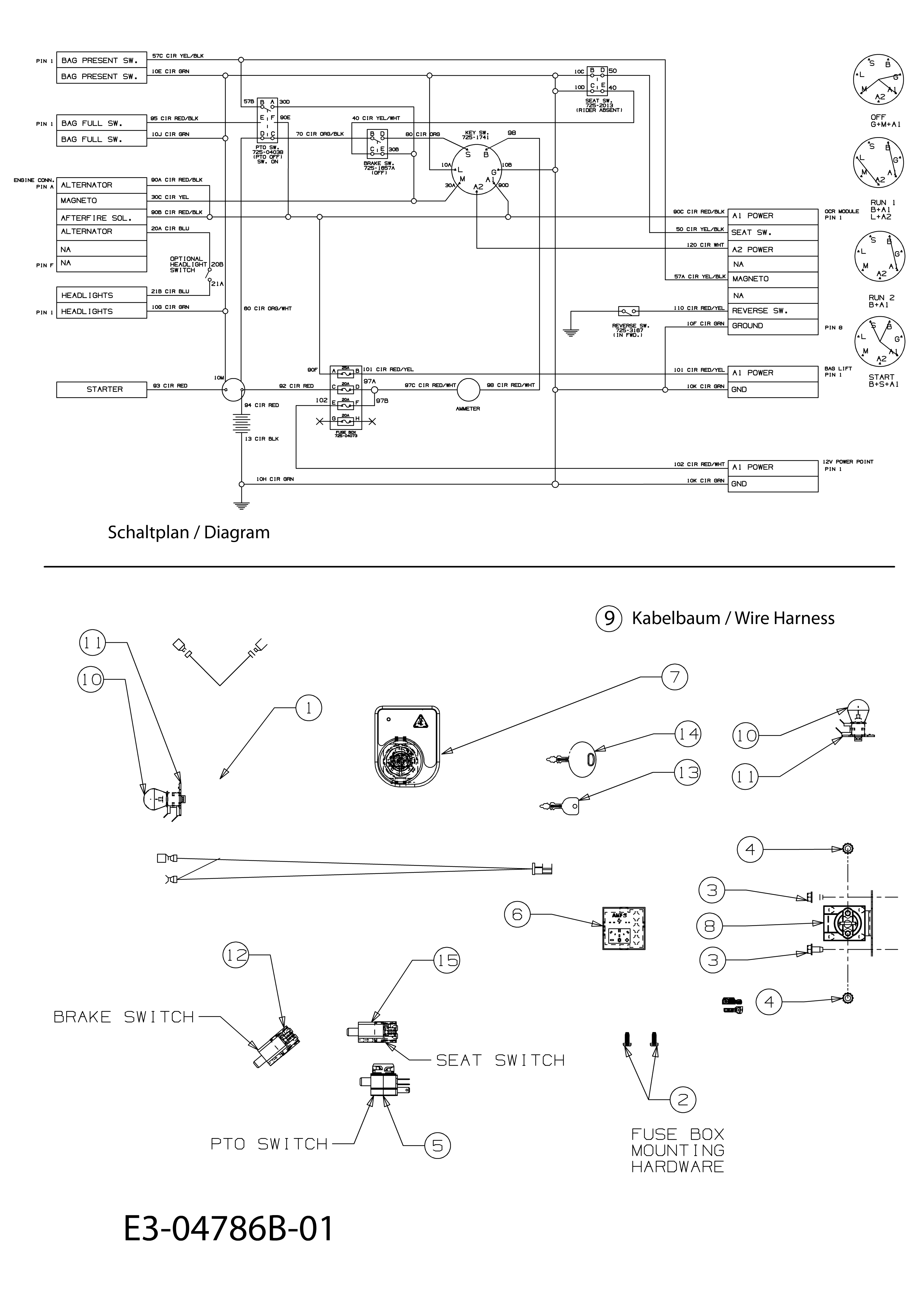

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C62904133B | Cablage | Disponible | Voir la pièce |
| 2 | C7100351 | Vis | Disponible | Voir la pièce |
| 3 | C7100599 | Vis | Disponible | Voir la pièce |
| 3 | C7100599 | Vis | Disponible | Voir la pièce |
| 4 | C7120271 | Ecrou | Disponible | Voir la pièce |
| 4 | C7120271 | Ecrou | Disponible | Voir la pièce |
| 5 | C72504038 | Securite | Disponible | Voir la pièce |
| 6 | C72504156 | Ampèremètre ang. | Disponible | Voir la pièce |
| 7 | C72506119B | Accul | Non reliée | |
| 8 | C72506153A | Interrupteur | Non reliée | |
| 9 | C72504629A | Faiscau de phare | Disponible | Voir la pièce |
| 10 | C7250963 | Ampoule | Disponible | Voir la pièce |
| 10 | C7250963 | Ampoule | Disponible | Voir la pièce |
| 11 | C7251649 | Douille | Disponible | Voir la pièce |
| 11 | C7251649 | Douille | Disponible | Voir la pièce |
| 12 | C7251657A | Securite | Disponible | Voir la pièce |
| 13 | C7251745A | Clé | Disponible | Voir la pièce |
| 14 | C7251745A | Clé | Disponible | Voir la pièce |
| 15 | C7252013 | Securite | Disponible | Voir la pièce |

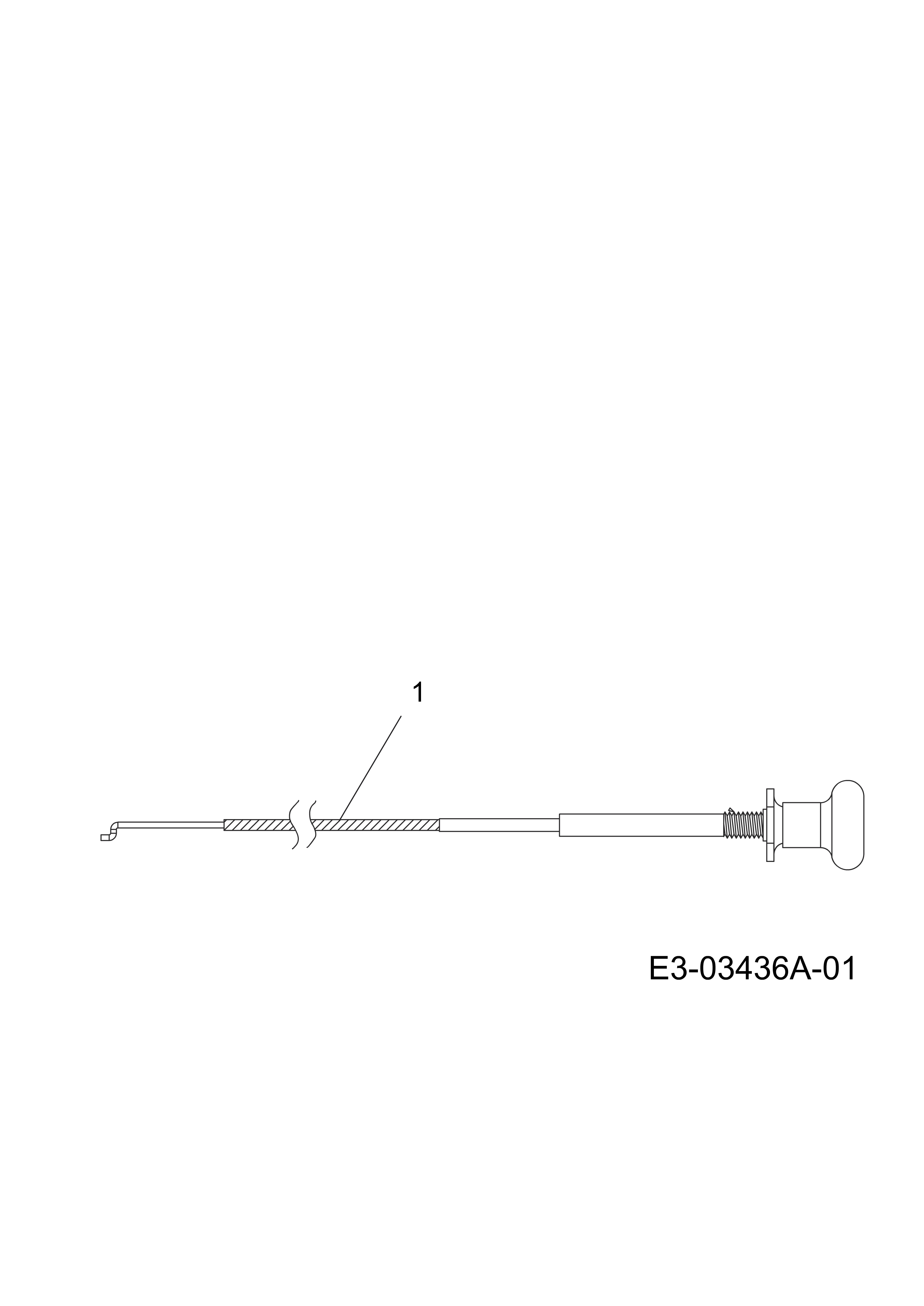

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7461088 | Câble starter | Disponible | Voir la pièce |

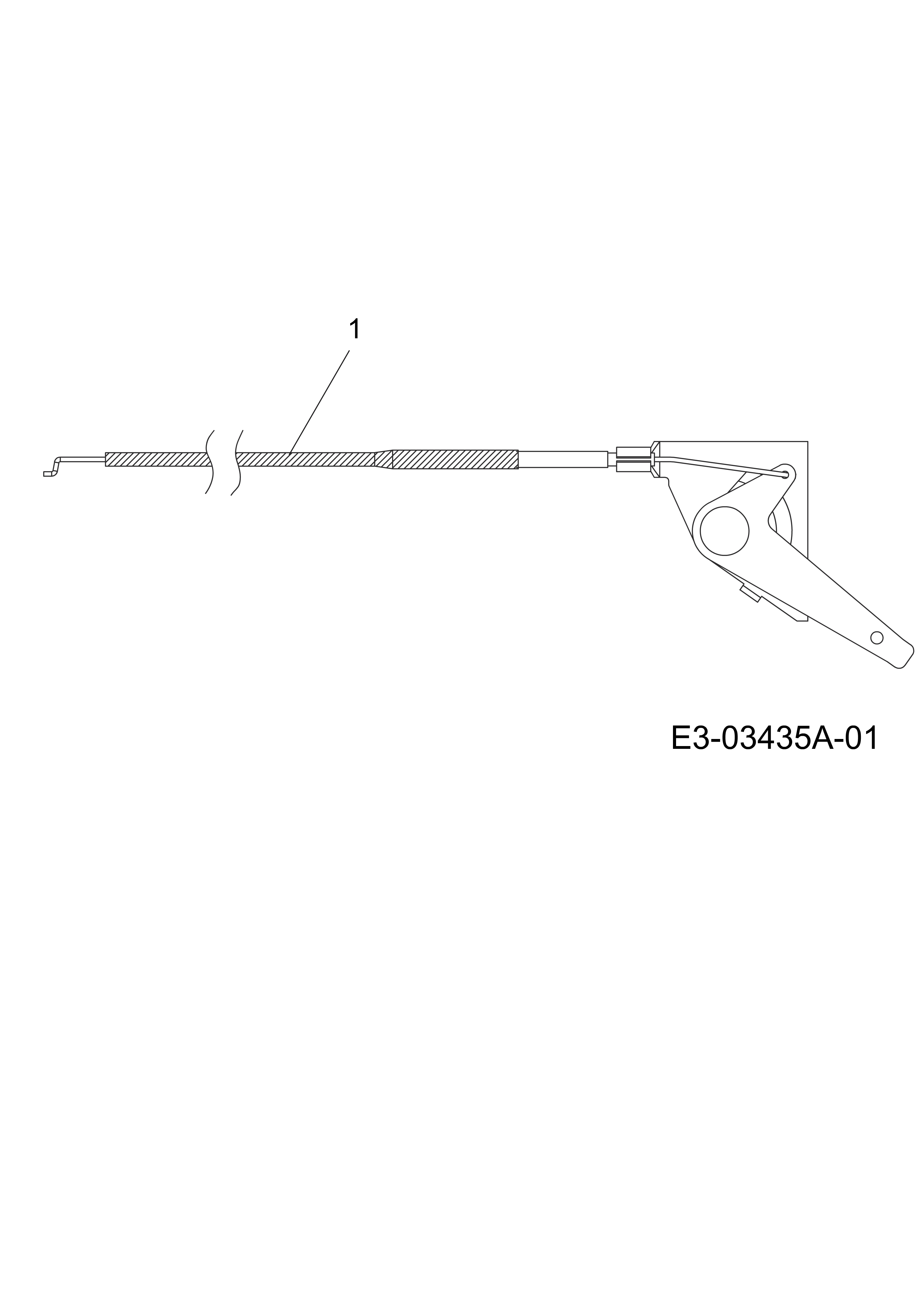

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7461087 | Cable accellerateur | Disponible | Voir la pièce |

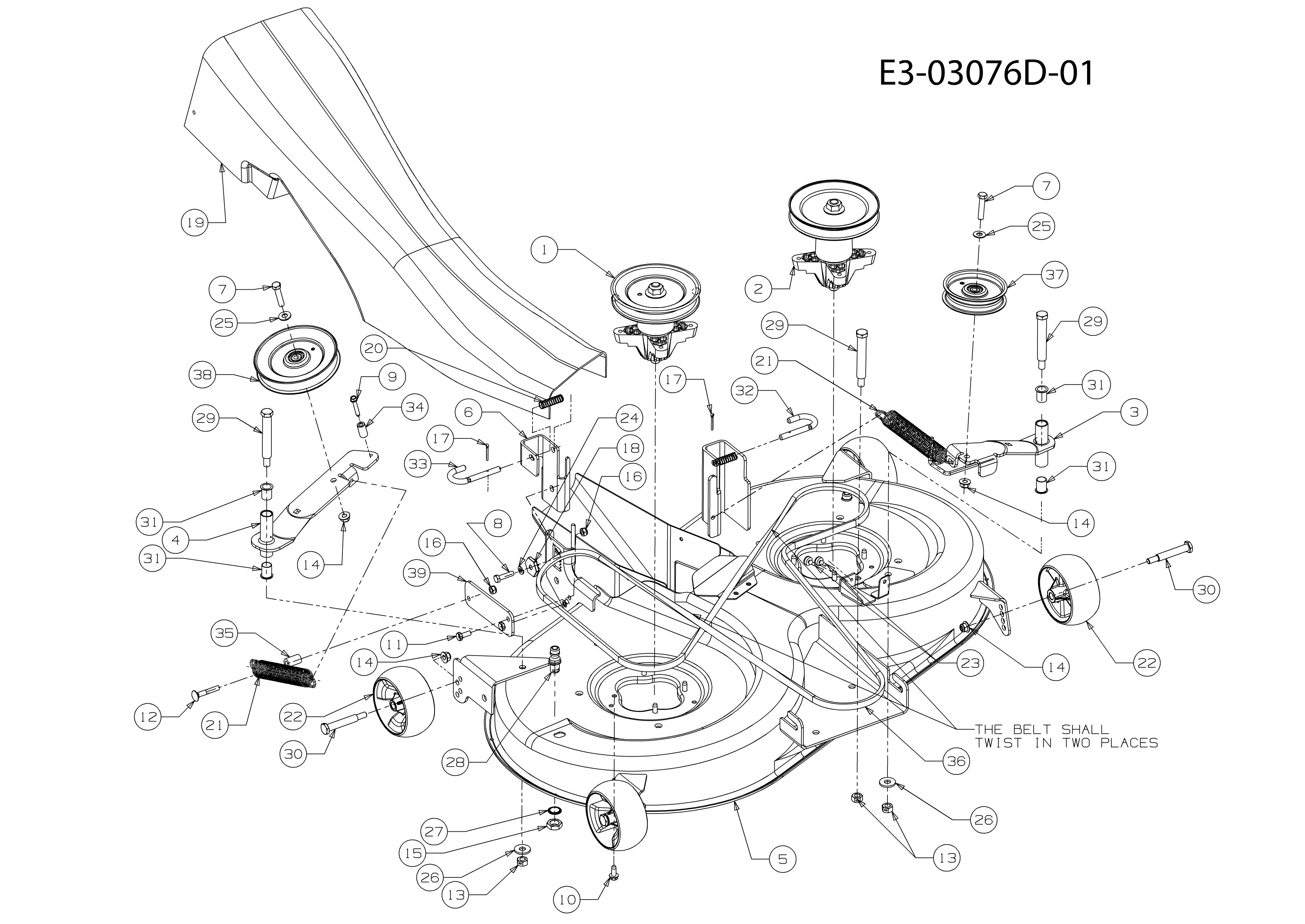

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C91804657A | Axe | Disponible | Voir la pièce |
| 2 | C9180609D | Axe | Disponible | Voir la pièce |
| 3 | C68304058CS | Tendeur courroie lh | Non reliée | |
| 4 | C68304061637 | Tendeur courroie rh | Disponible | Voir la pièce |
| 5 | C68304330BS | Plateau de coupe | Disponible | Voir la pièce |
| 6 | C6830596A637 | Etrier | Disponible | Voir la pièce |
| 7 | C7100347 | Vis | Disponible | Voir la pièce |
| 7 | C7100347 | Vis | Disponible | Voir la pièce |
| 8 | C7100528 | Vis | Disponible | Voir la pièce |
| 9 | C7100778 | Vis | Disponible | Voir la pièce |
| 10 | C7101260A | Vis | Disponible | Voir la pièce |
| 11 | C7101681 | Vis | Disponible | Voir la pièce |
| 12 | C7101719 | Vis | Disponible | Voir la pièce |
| 13 | C7120290 | Rondelle | Disponible | Voir la pièce |
| 13 | C7120290 | Rondelle | Disponible | Voir la pièce |
| 14 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 14 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 14 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 14 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 15 | C7120641 | Ecrou | Disponible | Voir la pièce |
| 16 | C7120692 | Ecrou hex | Disponible | Voir la pièce |
| 16 | C7120692 | Ecrou hex | Disponible | Voir la pièce |
| 17 | C7140115 | Goupille | Disponible | Voir la pièce |
| 17 | C7140115 | Goupille | Disponible | Voir la pièce |
| 18 | C71704074 | Entretoise | Disponible | Voir la pièce |
| 19 | C7312539B | Tunnel | Disponible | Voir la pièce |
| 20 | C7320306A | Ressort comprimé | Disponible | Voir la pièce |
| 21 | C73204099 | Ressort | Disponible | Voir la pièce |
| 21 | C73204099 | Ressort | Disponible | Voir la pièce |
| 22 | C73404155 | Roue | Disponible | Voir la pièce |
| 22 | C73404155 | Roue | Disponible | Voir la pièce |
| 23 | C7350271A | Amortisseur | Disponible | Voir la pièce |
| 24 | C7360119 | Rondelle | Disponible | Voir la pièce |
| 25 | C7360300 | Rondelle | Disponible | Voir la pièce |
| 25 | C7360300 | Rondelle | Disponible | Voir la pièce |
| 26 | C73604097A | Rondelle | Disponible | Voir la pièce |
| 26 | C73604097A | Rondelle | Disponible | Voir la pièce |
| 27 | C7360760 | Rondelle | Disponible | Voir la pièce |
| 28 | C73704003D | Bague | Disponible | Voir la pièce |
| 29 | C7380476 | Vis | Disponible | Voir la pièce |
| 29 | C7380476 | Vis | Disponible | Voir la pièce |
| 29 | C7380476 | Vis | Disponible | Voir la pièce |
| 30 | C7383056 | Vis | Disponible | Voir la pièce |
| 30 | C7383056 | Vis | Disponible | Voir la pièce |
| 31 | C7410591 | Roulement | Disponible | Voir la pièce |
| 31 | C7410591 | Roulement | Disponible | Voir la pièce |
| 31 | C7410591 | Roulement | Disponible | Voir la pièce |
| 31 | C7410591 | Roulement | Disponible | Voir la pièce |
| 32 | C74704116A | Axe piston | Disponible | Voir la pièce |
| 33 | C7471116 | Goupille | Disponible | Voir la pièce |
| 34 | C75004182 | Entretoise | Disponible | Voir la pièce |
| 35 | C75004195 | Bague | Disponible | Voir la pièce |
| 36 | C75404069 | Courroie | Disponible | Voir la pièce |
| 37 | C75604049 | Poulie | Disponible | Voir la pièce |
| 38 | C75604050 | Poulie | Disponible | Voir la pièce |
| 39 | C78304255637 | Plaquette | Disponible | Voir la pièce |

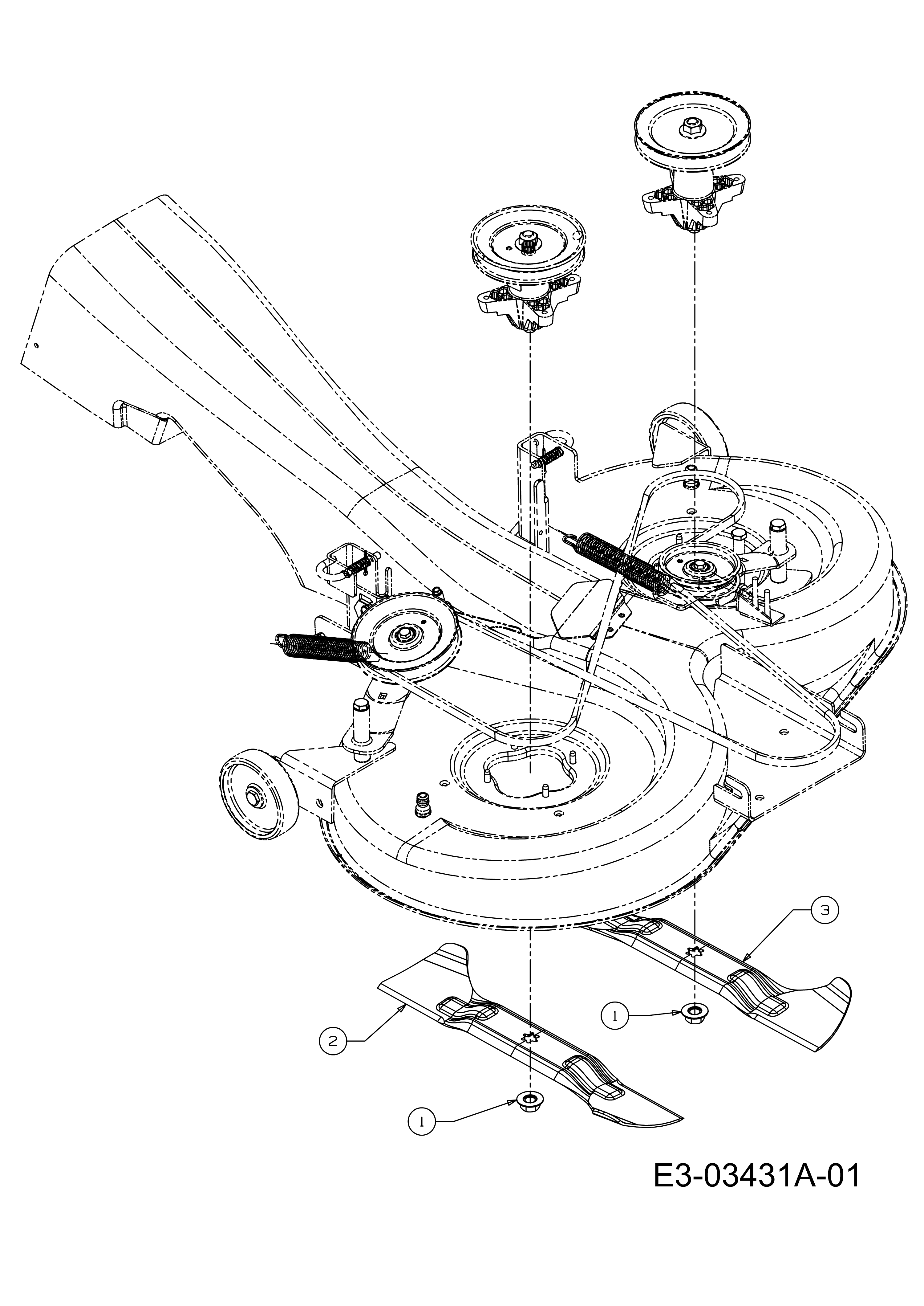

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C71205134 | Ecrou | Disponible | Voir la pièce |
| 1 | C71205134 | Ecrou | Disponible | Voir la pièce |
| 2 | C74204080 | Lame right | Disponible | Voir la pièce |
| 3 | C74204081 | Lame left | Disponible | Voir la pièce |

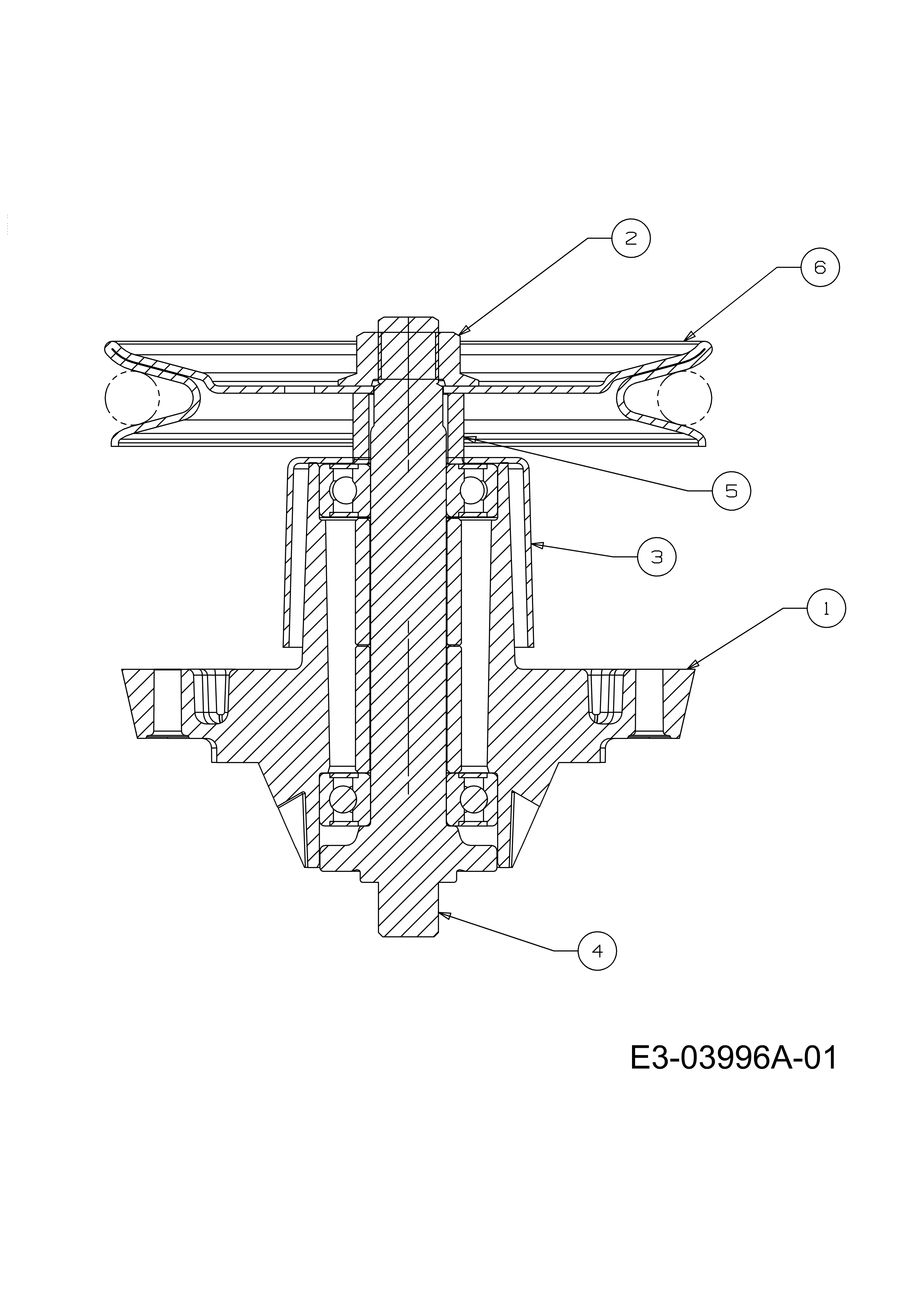

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | - | N | Non reliée | |
| 2 | C71205134 | Ecrou | Disponible | Voir la pièce |
| 3 | C73106219 | Couvercle | Disponible | Voir la pièce |
| 4 | C7381010A | Arbre | Disponible | Voir la pièce |
| 5 | C7480433 | Entretoise | Disponible | Voir la pièce |
| 6 | C7561227 | Poulie | Disponible | Voir la pièce |

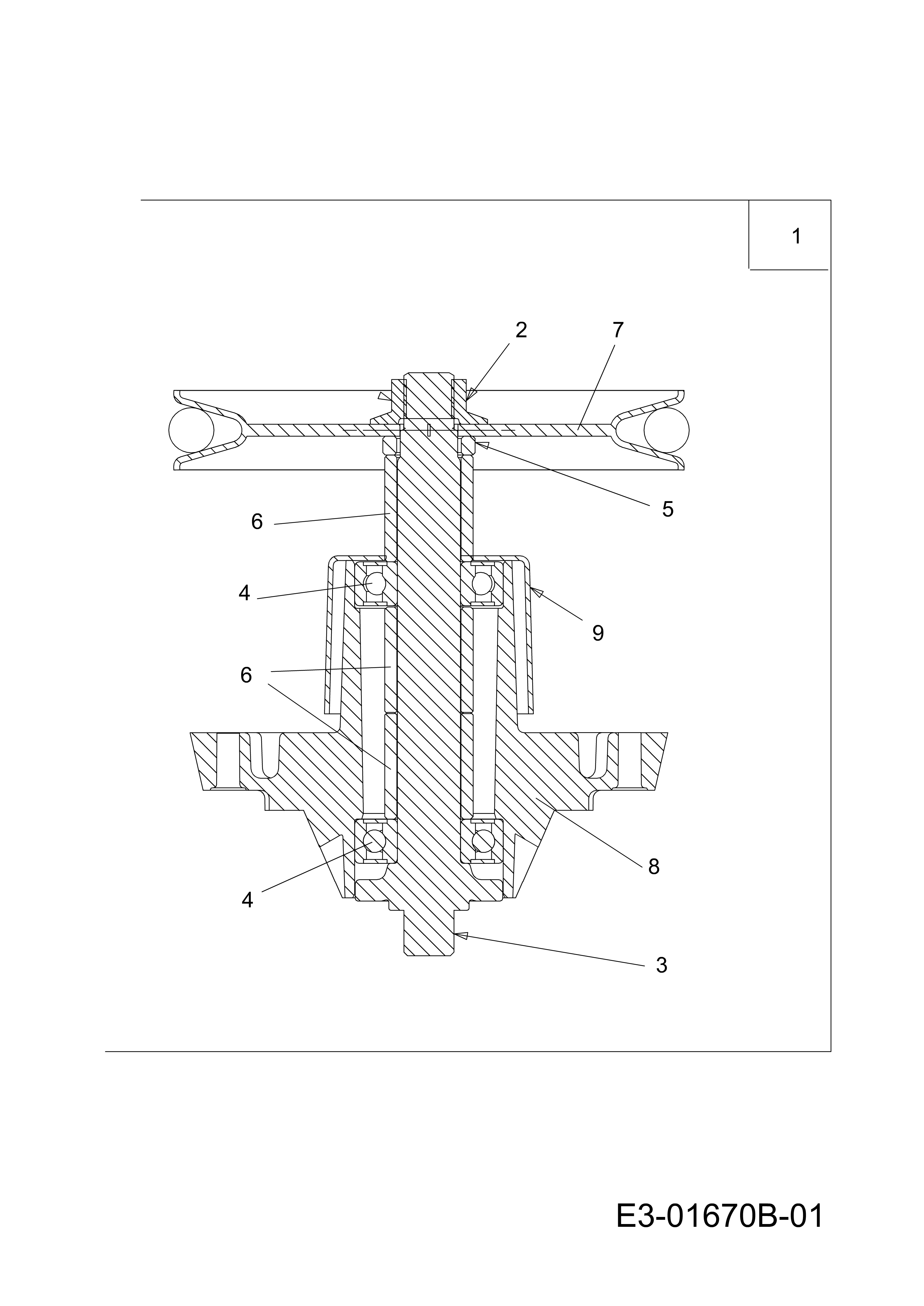

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C9180609D | Axe | Disponible | Voir la pièce |
| 2 | C71205134 | Ecrou | Disponible | Voir la pièce |
| 3 | C7381128 | Arbre | Disponible | Voir la pièce |
| 4 | C7410919A | Roulement | Disponible | Voir la pièce |
| 4 | C7410919A | Roulement | Disponible | Voir la pièce |
| 5 | C75004309 | Entretoise | Disponible | Voir la pièce |
| 6 | C7501000 | Entretoise | Disponible | Voir la pièce |
| 6 | C7501000 | Entretoise | Disponible | Voir la pièce |
| 7 | C7561218 | Poulie | Disponible | Voir la pièce |
| 8 | C6190019C | Moyeu | Disponible | Voir la pièce |
| 9 | - | N | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C6830587637 | Arbre compl. | Disponible | Voir la pièce |
| 2 | C7100604A | Vis | Disponible | Voir la pièce |
| 3 | C7103180 | Vis | Disponible | Voir la pièce |
| 4 | C7120206 | Ecrou | Disponible | Voir la pièce |
| 4 | C7120206 | Ecrou | Disponible | Voir la pièce |
| 5 | C7120429 | Ecrou | Disponible | Voir la pièce |
| 5 | C7120429 | Ecrou | Disponible | Voir la pièce |
| 5 | C7120429 | Ecrou | Disponible | Voir la pièce |
| 5 | C7120429 | Ecrou | Disponible | Voir la pièce |
| 6 | C7120431 | Ecrou | Disponible | Voir la pièce |
| 6 | C7120431 | Ecrou | Disponible | Voir la pièce |
| 6 | C7120431 | Ecrou | Disponible | Voir la pièce |
| 7 | C7123010 | Ecrou | Disponible | Voir la pièce |
| 8 | C7123083 | Ecrou | Disponible | Voir la pièce |
| 9 | C7140104 | Goupille | Disponible | Voir la pièce |
| 9 | C7140104 | Goupille | Disponible | Voir la pièce |
| 10 | C7140111 | Goupille | Disponible | Voir la pièce |
| 10 | C7140111 | Goupille | Disponible | Voir la pièce |
| 10 | C7140111 | Goupille | Disponible | Voir la pièce |
| 10 | C7140111 | Goupille | Disponible | Voir la pièce |
| 10 | C7140111 | Goupille | Disponible | Voir la pièce |
| 11 | C7140162 | Goupille | Disponible | Voir la pièce |
| 11 | C7140162 | Goupille | Disponible | Voir la pièce |
| 12 | C7200311 | Poignee | Disponible | Voir la pièce |
| 13 | C73204004 | Ressort | Disponible | Voir la pièce |
| 14 | C7320971 | Ressort | Disponible | Voir la pièce |
| 15 | C7360119 | Rondelle | Disponible | Voir la pièce |
| 16 | C7360187 | Rondelle | Disponible | Voir la pièce |
| 16 | C7360187 | Rondelle | Disponible | Voir la pièce |
| 17 | C7360275 | Rondelle | Disponible | Voir la pièce |
| 17 | C7360275 | Rondelle | Disponible | Voir la pièce |
| 17 | C7360275 | Rondelle | Disponible | Voir la pièce |
| 17 | C7360275 | Rondelle | Disponible | Voir la pièce |
| 17 | C7360275 | Rondelle | Disponible | Voir la pièce |
| 18 | C7360414 | Rondelle | Disponible | Voir la pièce |
| 19 | C7360921 | Rondelle | Disponible | Voir la pièce |
| 19 | C7360921 | Rondelle | Disponible | Voir la pièce |
| 20 | C7363068 | Rondelle | Disponible | Voir la pièce |
| 20 | C7363068 | Rondelle | Disponible | Voir la pièce |
| 21 | C7363084 | Entretoise | Disponible | Voir la pièce |
| 21 | C7363084 | Entretoise | Disponible | Voir la pièce |
| 21 | C7363084 | Entretoise | Disponible | Voir la pièce |
| 21 | C7363084 | Entretoise | Disponible | Voir la pièce |
| 22 | C7380138A | Vis | Disponible | Voir la pièce |
| 22 | C7380138A | Vis | Disponible | Voir la pièce |
| 23 | C7380143 | Vis | Disponible | Voir la pièce |
| 23 | C7380143 | Vis | Disponible | Voir la pièce |
| 24 | C7380507B | Vis | Disponible | Voir la pièce |
| 25 | C7410225 | Roulement | Disponible | Voir la pièce |
| 25 | C7410225 | Roulement | Disponible | Voir la pièce |
| 26 | C7410715 | Bague | Disponible | Voir la pièce |
| 26 | C7410715 | Bague | Disponible | Voir la pièce |
| 27 | C7461139 | Cable | Disponible | Voir la pièce |
| 27 | C7461139 | Cable | Disponible | Voir la pièce |
| 28 | C7471130B | Levier | Disponible | Voir la pièce |
| 29 | C7471280 | Levier | Disponible | Voir la pièce |
| 30 | C7561154 | Poulie | Disponible | Voir la pièce |
| 30 | C7561154 | Poulie | Disponible | Voir la pièce |
| 31 | C7830720C637 | Plaquette | Disponible | Voir la pièce |
| 32 | C78305540 | Etrier | Disponible | Voir la pièce |
| 33 | C7831328A637 | Plaquette | Disponible | Voir la pièce |
| 33 | C7831328A637 | Plaquette | Disponible | Voir la pièce |

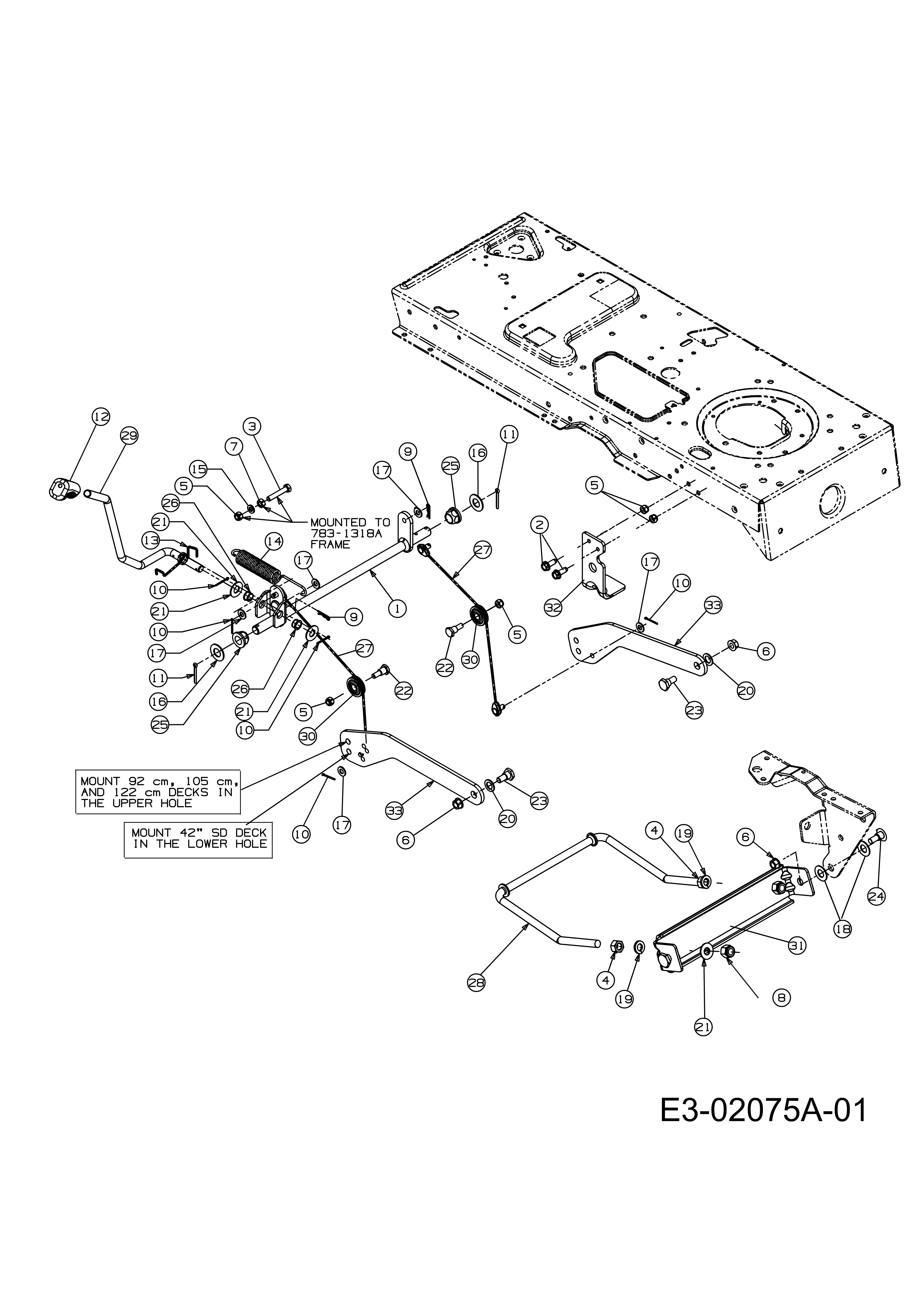

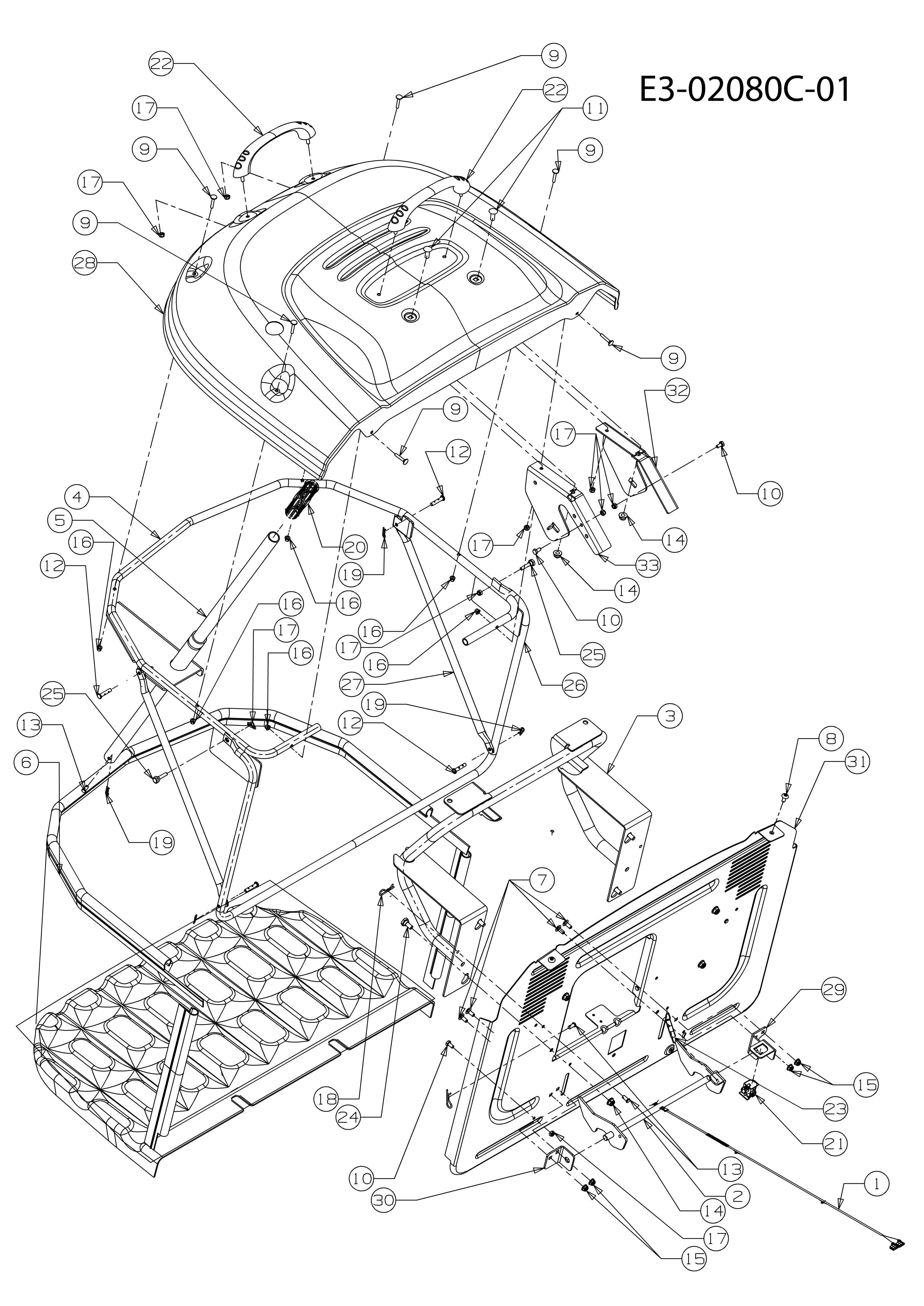

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C6291101B | Cable | Disponible | Voir la pièce |
| 2 | C6470063B637 | Arbre | Disponible | Voir la pièce |
| 3 | C64904036637 | Etrier | Disponible | Voir la pièce |
| 4 | C64904051637 | Châssis | Disponible | Voir la pièce |
| 5 | C64904052637 | Levier | Disponible | Voir la pièce |
| 6 | C66404026 | Bac | Disponible | Voir la pièce |
| 7 | C7100134 | Vis | Disponible | Voir la pièce |
| 8 | C7101017 | Vis | Disponible | Voir la pièce |
| 9 | C7101612 | Fermature | Disponible | Voir la pièce |
| 9 | C7101612 | Fermature | Disponible | Voir la pièce |
| 9 | C7101612 | Fermature | Disponible | Voir la pièce |
| 9 | C7101612 | Fermature | Disponible | Voir la pièce |
| 9 | C7101612 | Fermature | Disponible | Voir la pièce |
| 9 | C7101612 | Fermature | Disponible | Voir la pièce |
| 10 | C7101691 | Vis | Disponible | Voir la pièce |
| 10 | C7101691 | Vis | Disponible | Voir la pièce |
| 10 | C7101691 | Vis | Disponible | Voir la pièce |
| 11 | C7103105 | Vis | Disponible | Voir la pièce |
| 12 | C71104138 | Pivot | Disponible | Voir la pièce |
| 12 | C71104138 | Pivot | Disponible | Voir la pièce |
| 12 | C71104138 | Pivot | Disponible | Voir la pièce |
| 13 | C7110701 | Pivot | Disponible | Voir la pièce |
| 13 | C7110701 | Pivot | Disponible | Voir la pièce |
| 14 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 14 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 14 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 15 | C71204064 | Contreecrou | Disponible | Voir la pièce |
| 15 | C71204064 | Contreecrou | Disponible | Voir la pièce |
| 16 | C7120642 | Ecrou | Disponible | Voir la pièce |
| 16 | C7120642 | Ecrou | Disponible | Voir la pièce |
| 16 | C7120642 | Ecrou | Disponible | Voir la pièce |
| 16 | C7120642 | Ecrou | Disponible | Voir la pièce |
| 16 | C7120642 | Ecrou | Disponible | Voir la pièce |
| 16 | C7120642 | Ecrou | Disponible | Voir la pièce |
| 17 | C7120691 | Ecrou | Disponible | Voir la pièce |
| 17 | C7120691 | Ecrou | Disponible | Voir la pièce |
| 17 | C7120691 | Ecrou | Disponible | Voir la pièce |
| 17 | C7120691 | Ecrou | Disponible | Voir la pièce |
| 17 | C7120691 | Ecrou | Disponible | Voir la pièce |
| 17 | C7120691 | Ecrou | Disponible | Voir la pièce |
| 17 | C7120691 | Ecrou | Disponible | Voir la pièce |

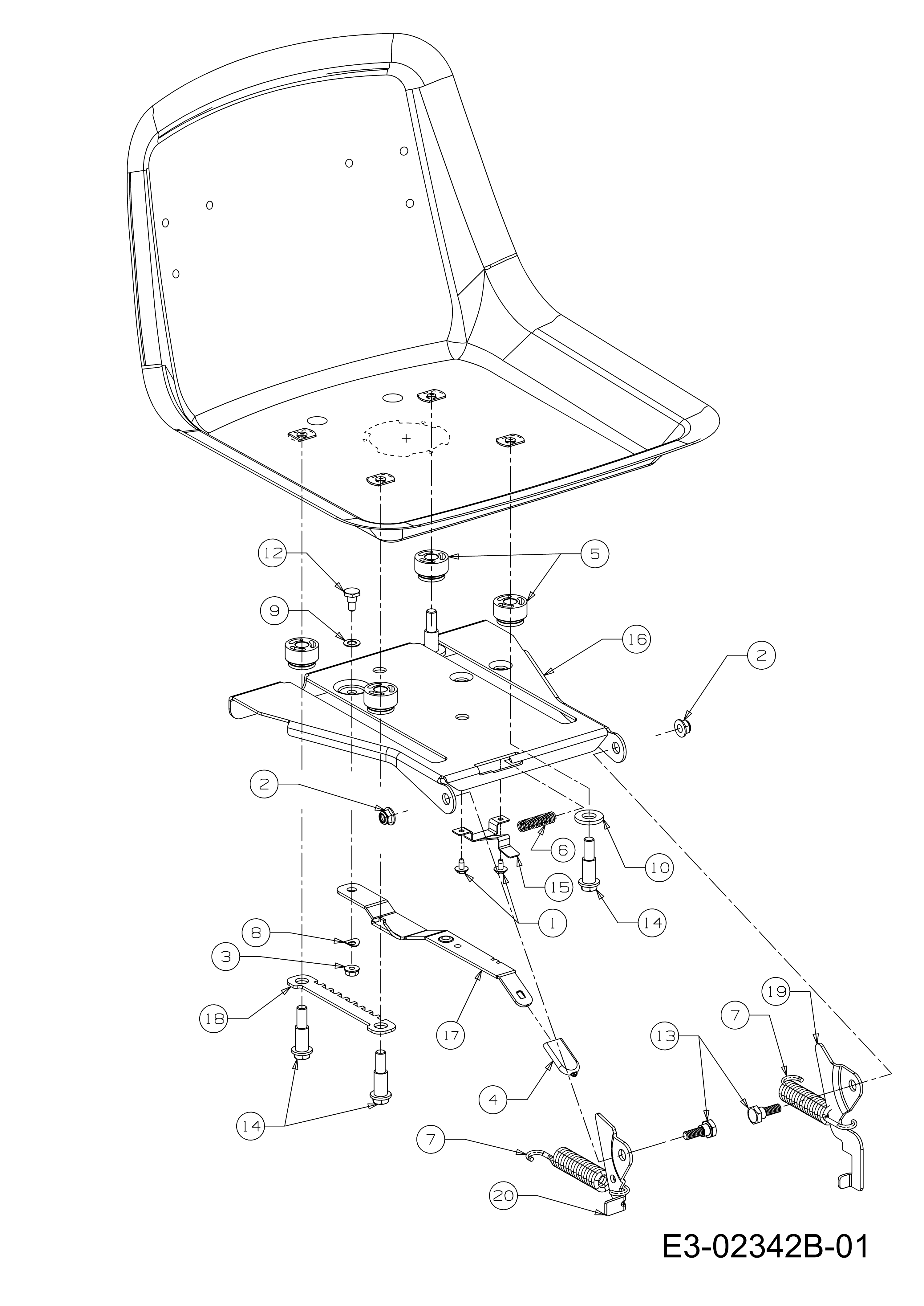

| 18 | C7140145 | Goupille | Disponible | Voir la pièce |
| 19 | C71404033 | Goupille | Disponible | Voir la pièce |
| 19 | C71404033 | Goupille | Disponible | Voir la pièce |
| 19 | C71404033 | Goupille | Disponible | Voir la pièce |
| 20 | C7200204 | Poignee | Disponible | Voir la pièce |
| 21 | C7253167 | Interrupteur | Disponible | Voir la pièce |
| 22 | C73104578 | Poignee | Disponible | Voir la pièce |
| 22 | C73104578 | Poignee | Disponible | Voir la pièce |
| 23 | C7320264 | Ressort | Disponible | Voir la pièce |
| 24 | C7380140 | Vis | Disponible | Voir la pièce |
| 25 | C7381183 | Vis | Disponible | Voir la pièce |
| 25 | C7381183 | Vis | Disponible | Voir la pièce |
| 26 | C74904101AS | Châssis | Disponible | Voir la pièce |
| 27 | C74904108637 | Châssis | Disponible | Voir la pièce |
| 28 | C78304153EO | Fermature (orange) | Disponible | Voir la pièce |
| 29 | C78304622637 | Plaque | Disponible | Voir la pièce |
| 30 | C78304623AS | Plaque | Disponible | Voir la pièce |
| 31 | C78304833AS | Couvercle | Disponible | Voir la pièce |
| 32 | C78305242637 | Etrier | Disponible | Voir la pièce |
| 33 | C78305243637 | Etrier | Disponible | Voir la pièce |

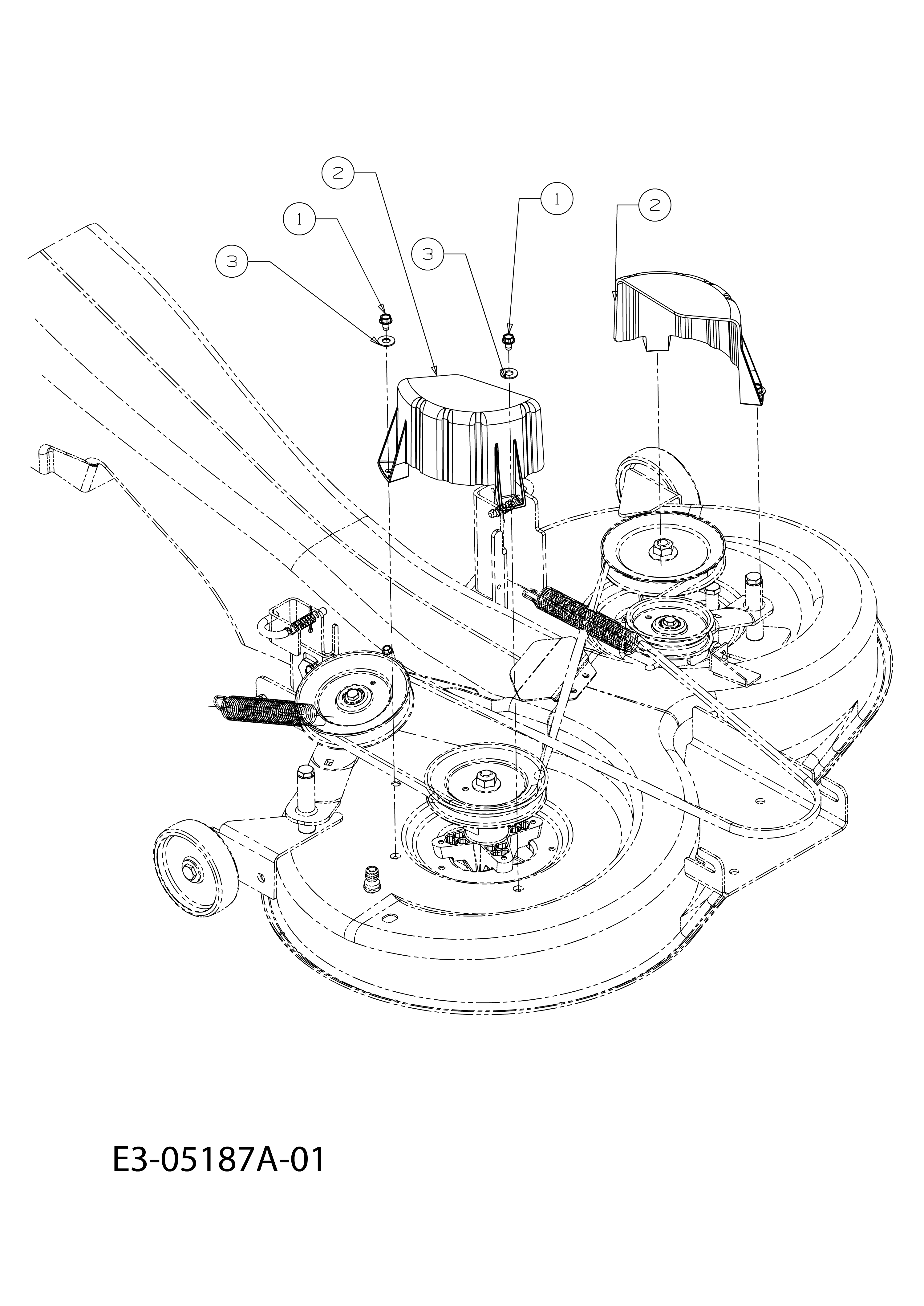

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7100607 | Vis | Disponible | Voir la pièce |
| 1 | C7100607 | Vis | Disponible | Voir la pièce |
| 2 | C7312538 | Couvercle | Disponible | Voir la pièce |
| 2 | C7312538 | Couvercle | Disponible | Voir la pièce |
| 3 | C7360300 | Rondelle | Disponible | Voir la pièce |
| 3 | C7360300 | Rondelle | Disponible | Voir la pièce |

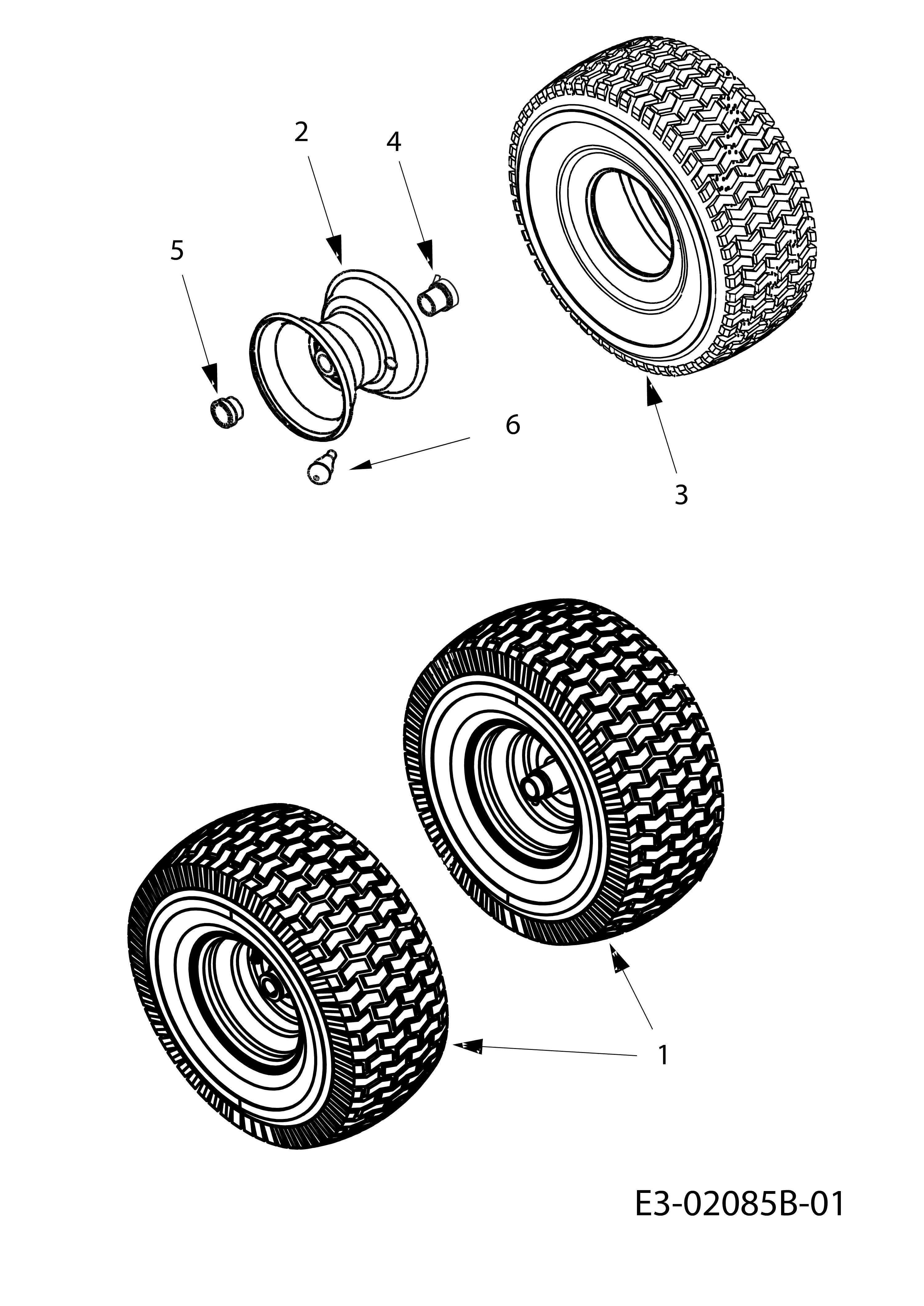

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C63404086G | Roue compl. | Disponible | Voir la pièce |
| 2 | C63404081662 | Roue | Disponible | Voir la pièce |
| 3 | C7341731 | Pneumatique | Disponible | Voir la pièce |
| 4 | C7410990B | Roulement | Disponible | Voir la pièce |
| 5 | C7410516B | Roulement | Disponible | Voir la pièce |
| 6 | C7340255 | Soupape | Disponible | Voir la pièce |

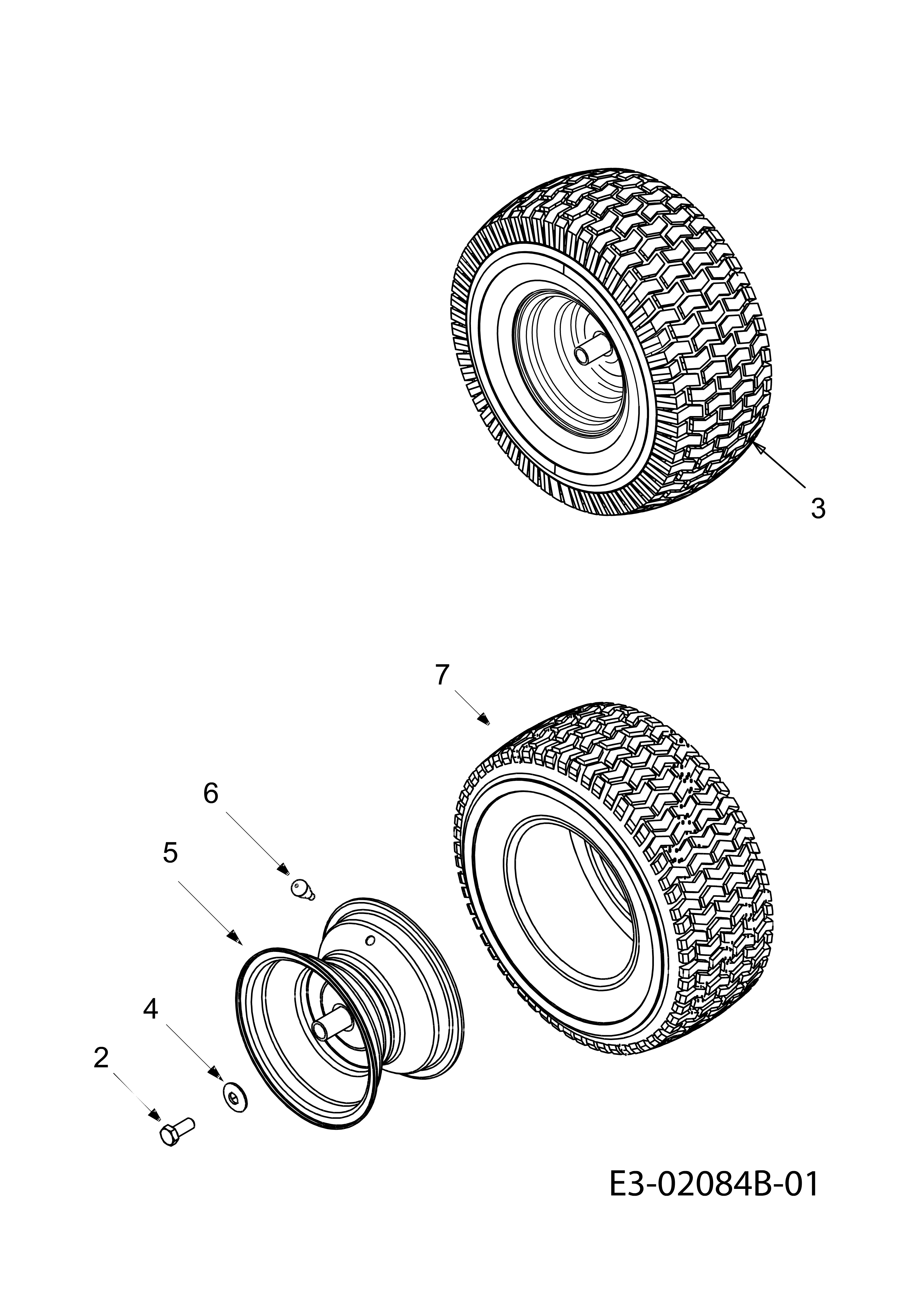

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 2 | C7100627 | Vis | Disponible | Voir la pièce |
| 3 | C7340817662 | Roue | Disponible | Voir la pièce |
| 4 | C7360242 | Rondelle | Disponible | Voir la pièce |
| 5 | C63404369662 | Jante | Disponible | Voir la pièce |
| 6 | C7340255 | Soupape | Disponible | Voir la pièce |
| 7 | C7340448 | Pneumatique | Disponible | Voir la pièce |

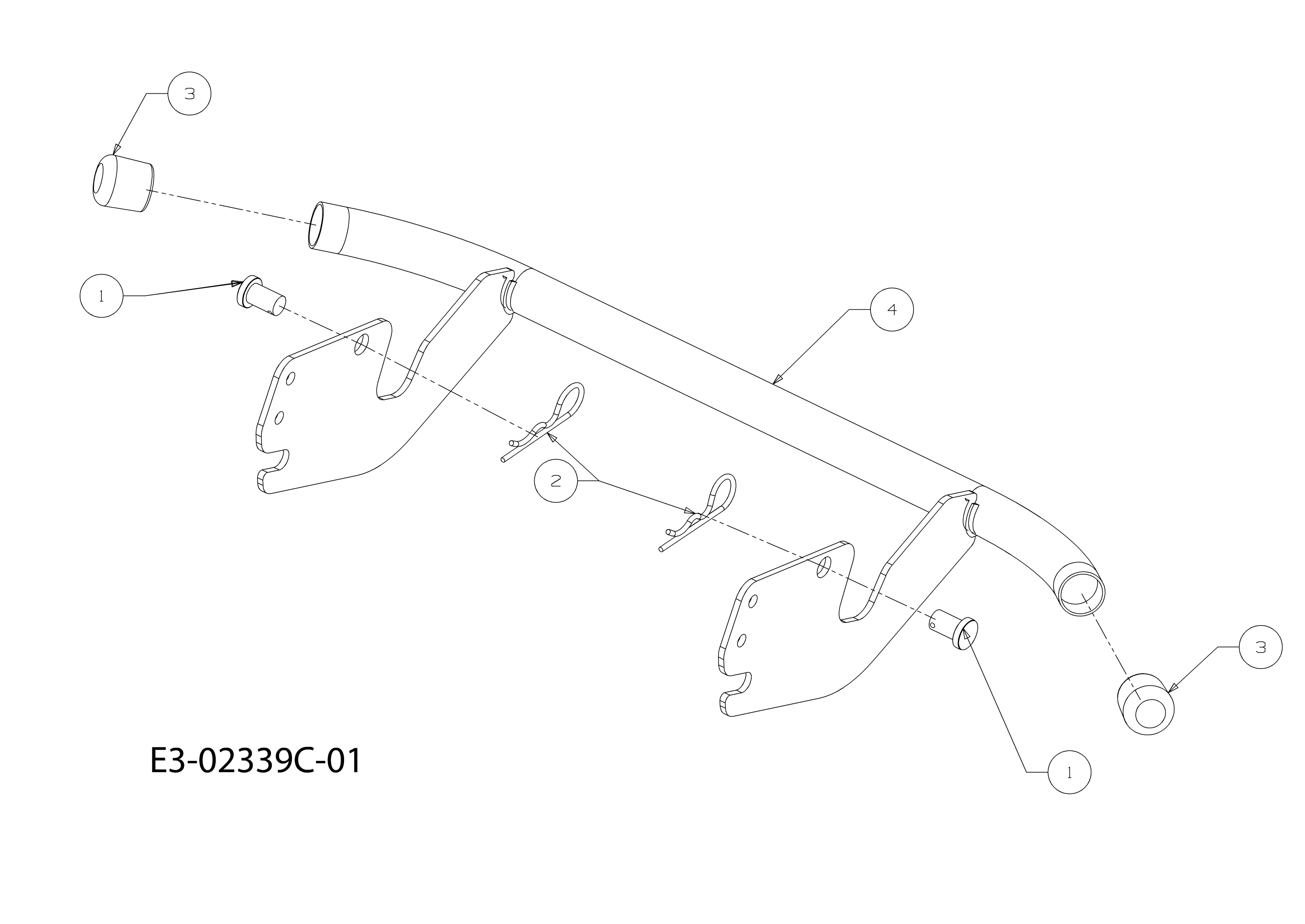

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7110332 | Pivot | Disponible | Voir la pièce |
| 1 | C7110332 | Pivot | Disponible | Voir la pièce |
| 2 | C71404075 | Pivot | Disponible | Voir la pièce |
| 3 | C73104500 | Bouchon | Disponible | Voir la pièce |
| 3 | C73104500 | Bouchon | Disponible | Voir la pièce |
| 4 | C68304236AS | Pare-chocs | Disponible | Voir la pièce |
