Vue Éclatée POLO 108/17,5 H
Retrouvez les pièces détachées, références et repères disponibles pour POLO 108/17,5 H.

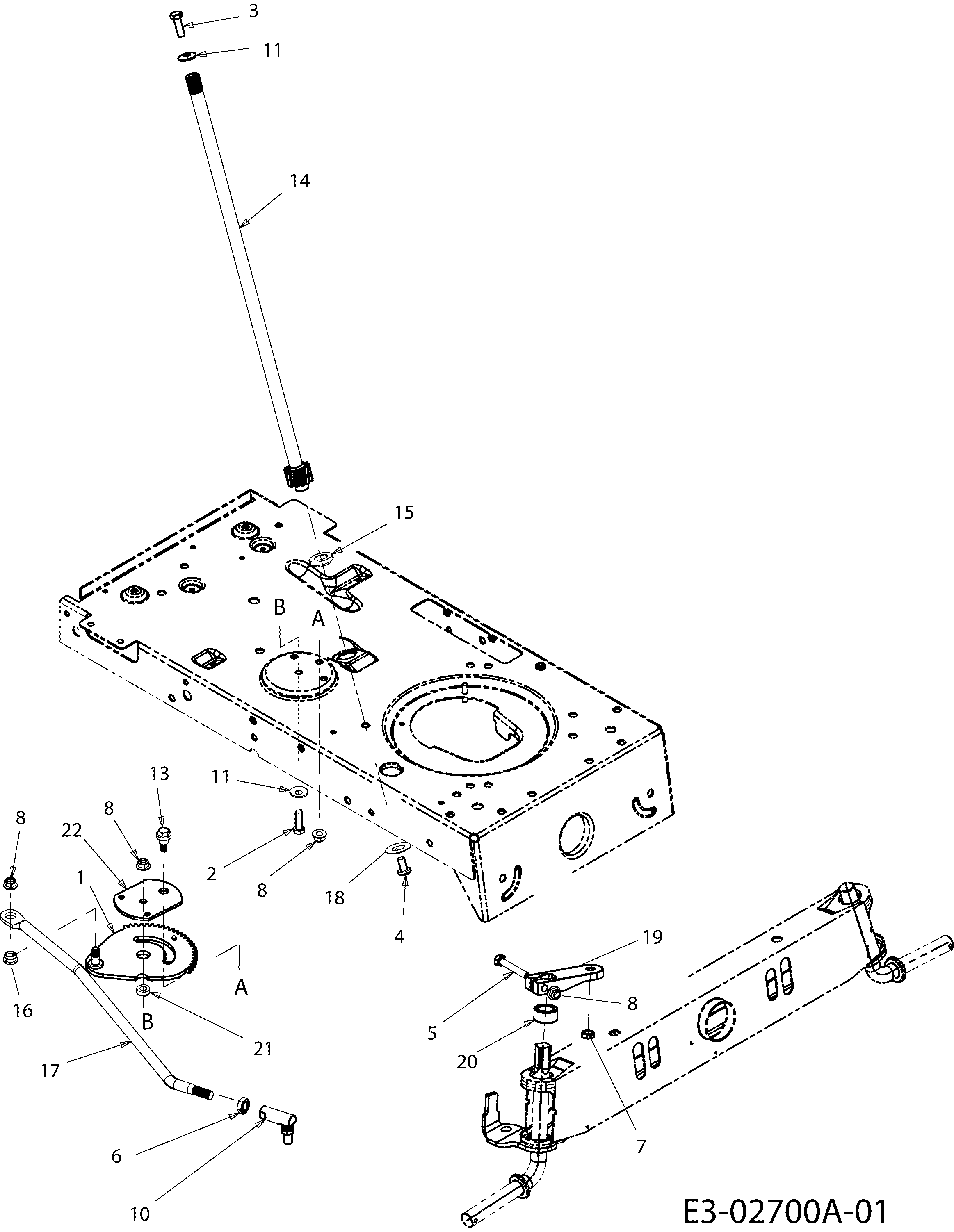

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C61704024A | Directrice | Disponible | Voir la pièce |
| 2 | C710376 | Vis | Disponible | Voir la pièce |
| 3 | C7100643 | Vis | Disponible | Voir la pièce |
| 4 | C7101309 | Vis | Disponible | Voir la pièce |
| 5 | C7103180 | Vis | Disponible | Voir la pièce |
| 6 | C7120240 | Ecrou | Disponible | Voir la pièce |
| 7 | C7120262 | Ecrou | Disponible | Voir la pièce |
| 8 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 8 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 8 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 8 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 10 | C7230448A | Connection | Disponible | Voir la pièce |
| 11 | C736242 | Rondelle | Disponible | Voir la pièce |
| 11 | C736242 | Rondelle | Disponible | Voir la pièce |
| 13 | C7384141 | Vis | Disponible | Voir la pièce |
| 14 | C7380919B | Tringle direction | Disponible | Voir la pièce |
| 15 | C74104124 | Flasque | Disponible | Voir la pièce |
| 16 | C7410475R | Coussinet | Non reliée | |
| 17 | C74705385A | Planton | Non reliée | |
| 18 | C7480389 | Rondelle | Disponible | Voir la pièce |
| 19 | C74804065ZW | Accul | Disponible | Voir la pièce |
| 20 | C74804068 | Entretoise | Disponible | Voir la pièce |
| 21 | C7504418 | Entretoise | Disponible | Voir la pièce |
| 22 | C78308577AR | Plaquette | Non reliée |

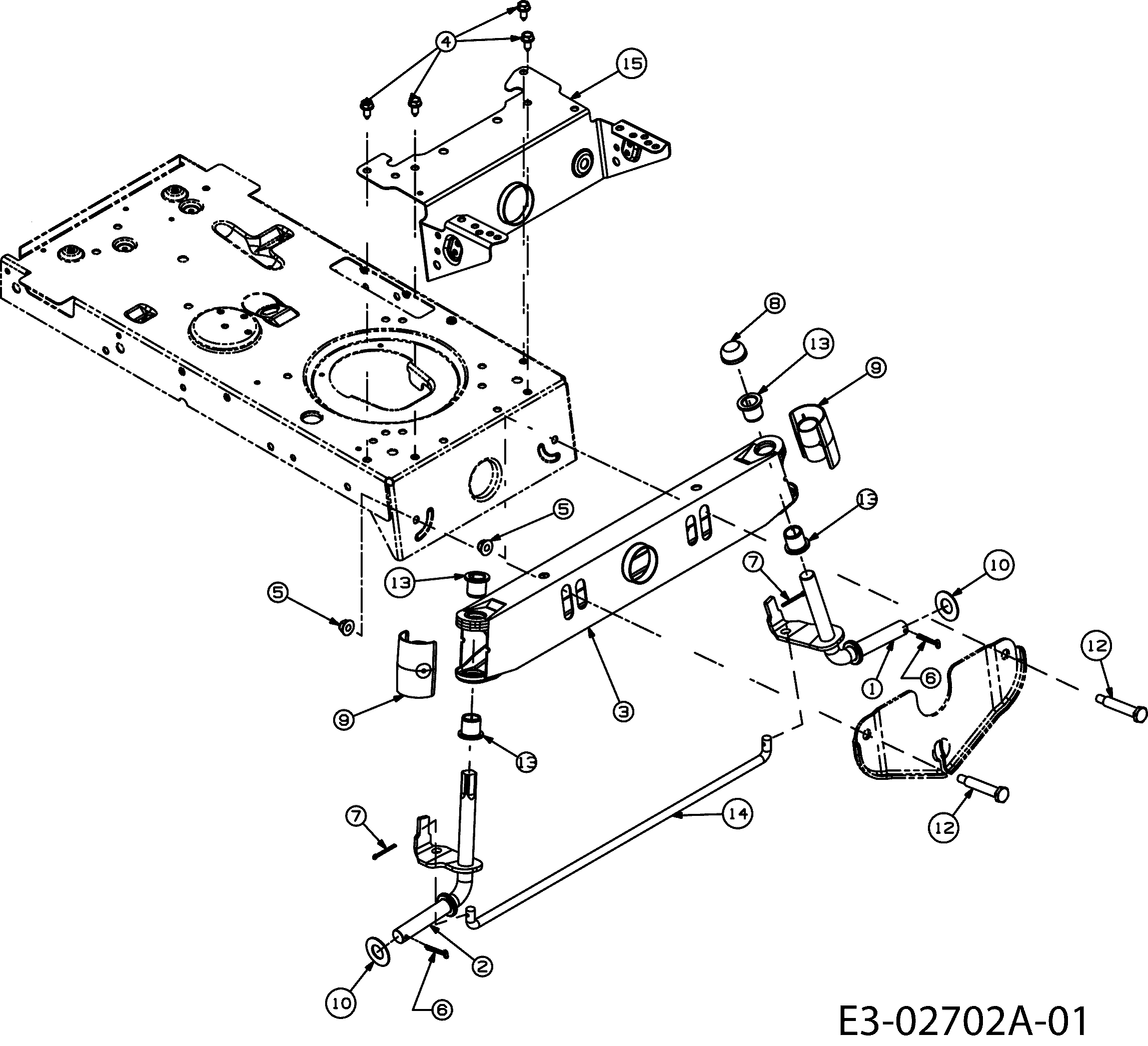

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C63804007AS | Axe | Disponible | Voir la pièce |
| 2 | C63804008637 | Axe | Disponible | Voir la pièce |
| 3 | C6830128B637 | Assieu anterieur | Disponible | Voir la pièce |
| 4 | C7100726 | Vis | Disponible | Voir la pièce |
| 5 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 5 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 6 | C71404039 | Goupille | Disponible | Voir la pièce |
| 6 | C71404039 | Goupille | Disponible | Voir la pièce |
| 7 | C7140470 | Epingle | Disponible | Voir la pièce |
| 7 | C7140470 | Epingle | Disponible | Voir la pièce |
| 8 | C7260341 | Bouchon | Disponible | Voir la pièce |
| 9 | C7311291A | Couvercle | Disponible | Voir la pièce |
| 9 | C7311291A | Couvercle | Disponible | Voir la pièce |
| 10 | C7360316 | Rondelle | Disponible | Voir la pièce |
| 10 | C7360316 | Rondelle | Disponible | Voir la pièce |
| 12 | C73804128 | Vis | Disponible | Voir la pièce |
| 12 | C73804128 | Vis | Disponible | Voir la pièce |
| 13 | C7410660A | Flasque | Disponible | Voir la pièce |
| 13 | C7410660A | Flasque | Disponible | Voir la pièce |
| 13 | C7410660A | Flasque | Disponible | Voir la pièce |
| 13 | C7410660A | Flasque | Disponible | Voir la pièce |
| 14 | C74704299A | Tringle direction | Disponible | Voir la pièce |
| 15 | C78304601CS | Support | Disponible | Voir la pièce |

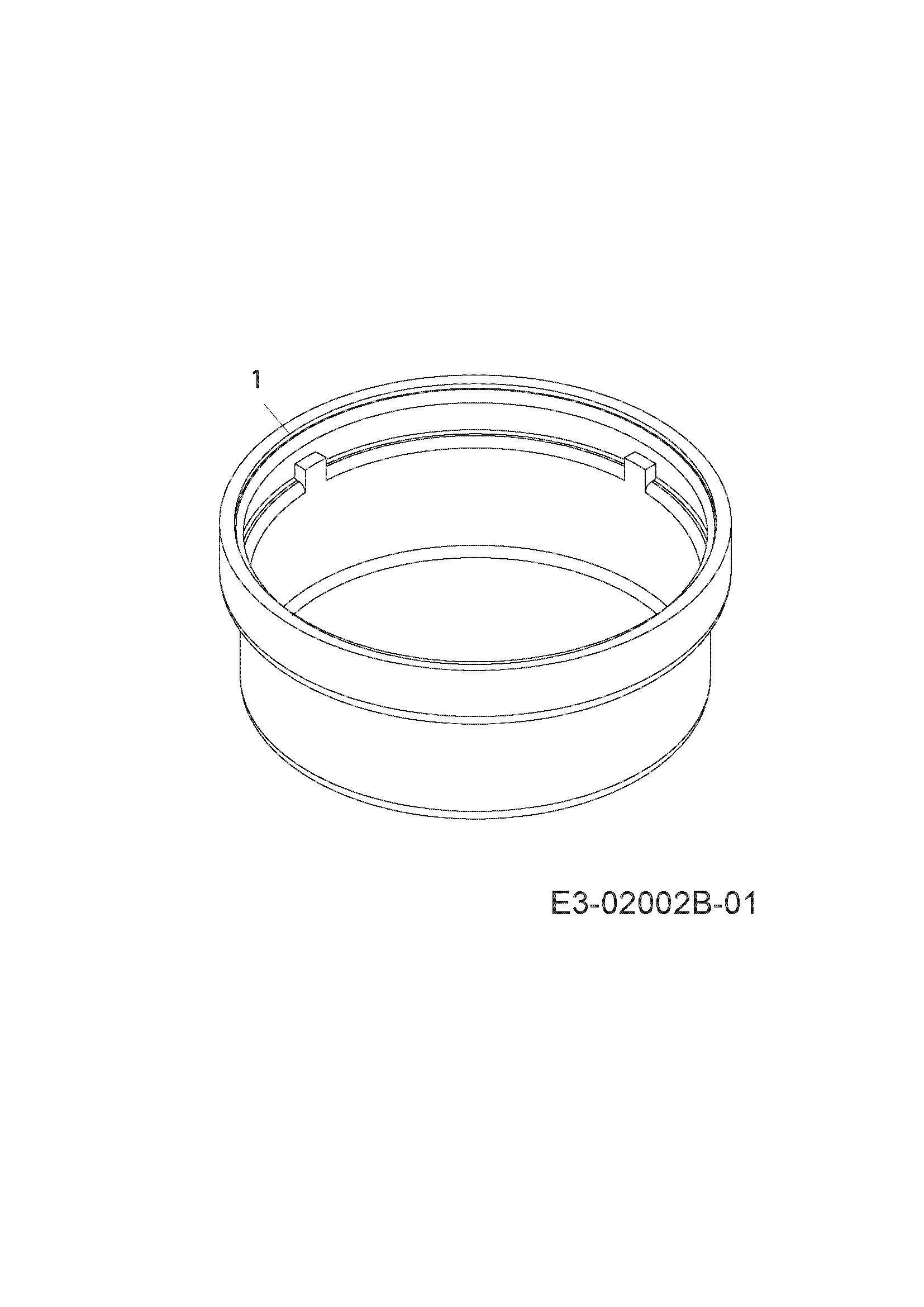

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7310484A | Enjoliveur | Disponible | Voir la pièce |

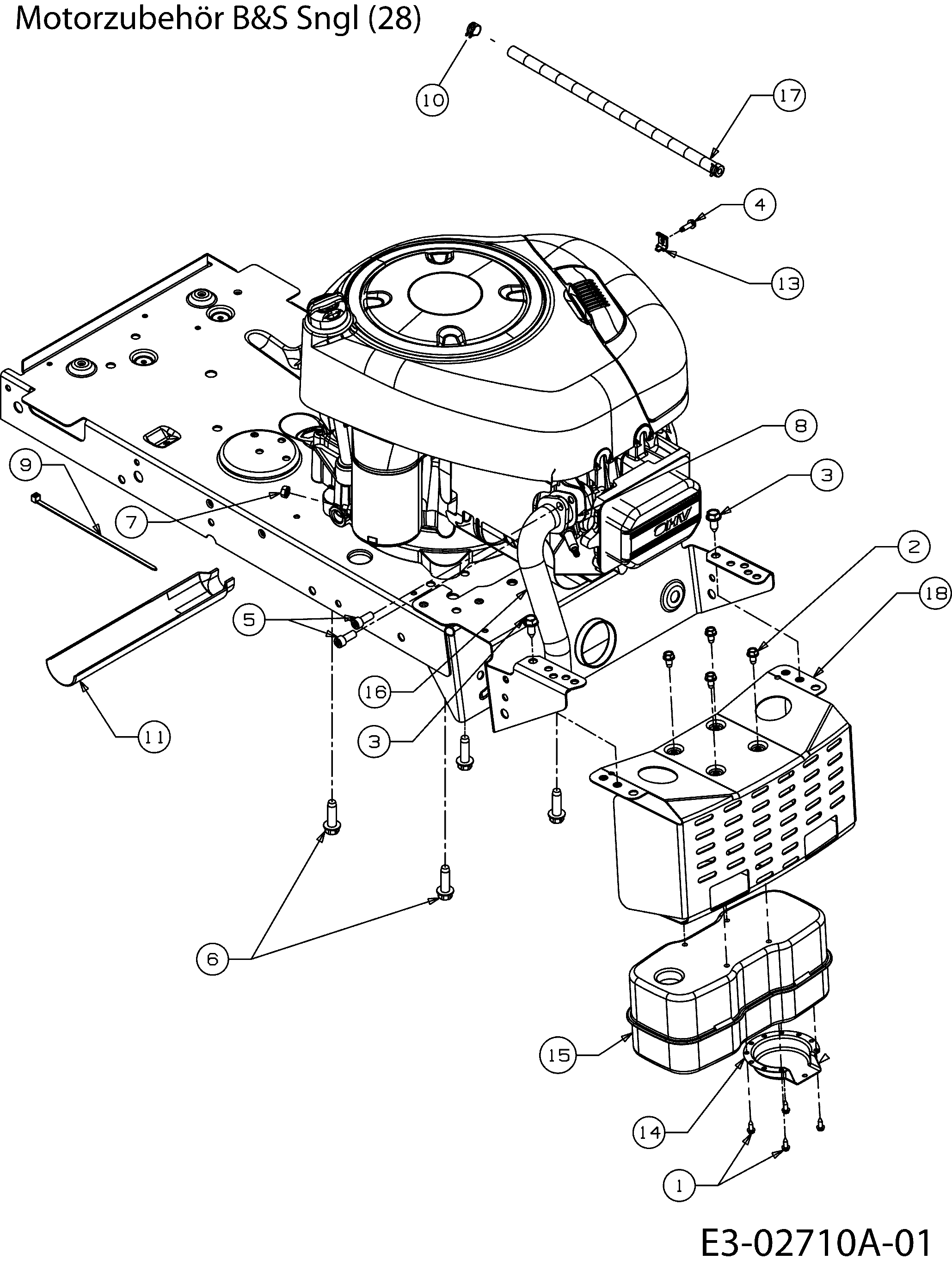

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7100227 | Vis | Disponible | Voir la pièce |
| 2 | C7100599 | Vis | Disponible | Voir la pièce |
| 3 | C7100726 | Vis | Disponible | Voir la pièce |
| 3 | C7100726 | Vis | Disponible | Voir la pièce |
| 4 | C7101237 | Vis | Disponible | Voir la pièce |
| 5 | C7101314A | Vis | Disponible | Voir la pièce |
| 6 | C7101315 | Vis | Disponible | Voir la pièce |
| 7 | C7120271 | Ecrou | Disponible | Voir la pièce |
| 8 | C7210208 | Joint | Disponible | Voir la pièce |
| 9 | C7250157 | Bande | Disponible | Voir la pièce |
| 10 | C7260205 | Bande | Disponible | Voir la pièce |
| 11 | C7311682A | Deflecteur | Disponible | Voir la pièce |
| 13 | C751221535 | Ferme-tube | Disponible | Voir la pièce |
| 14 | C7510564B | Deflecteur | Disponible | Voir la pièce |
| 15 | C7510617C | Pot | Disponible | Voir la pièce |
| 16 | C7510619B | Flexible | Non reliée | |
| 17 | C751053515 | Flexible | Disponible | Voir la pièce |
| 18 | C7830615E637 | Protection | Disponible | Voir la pièce |

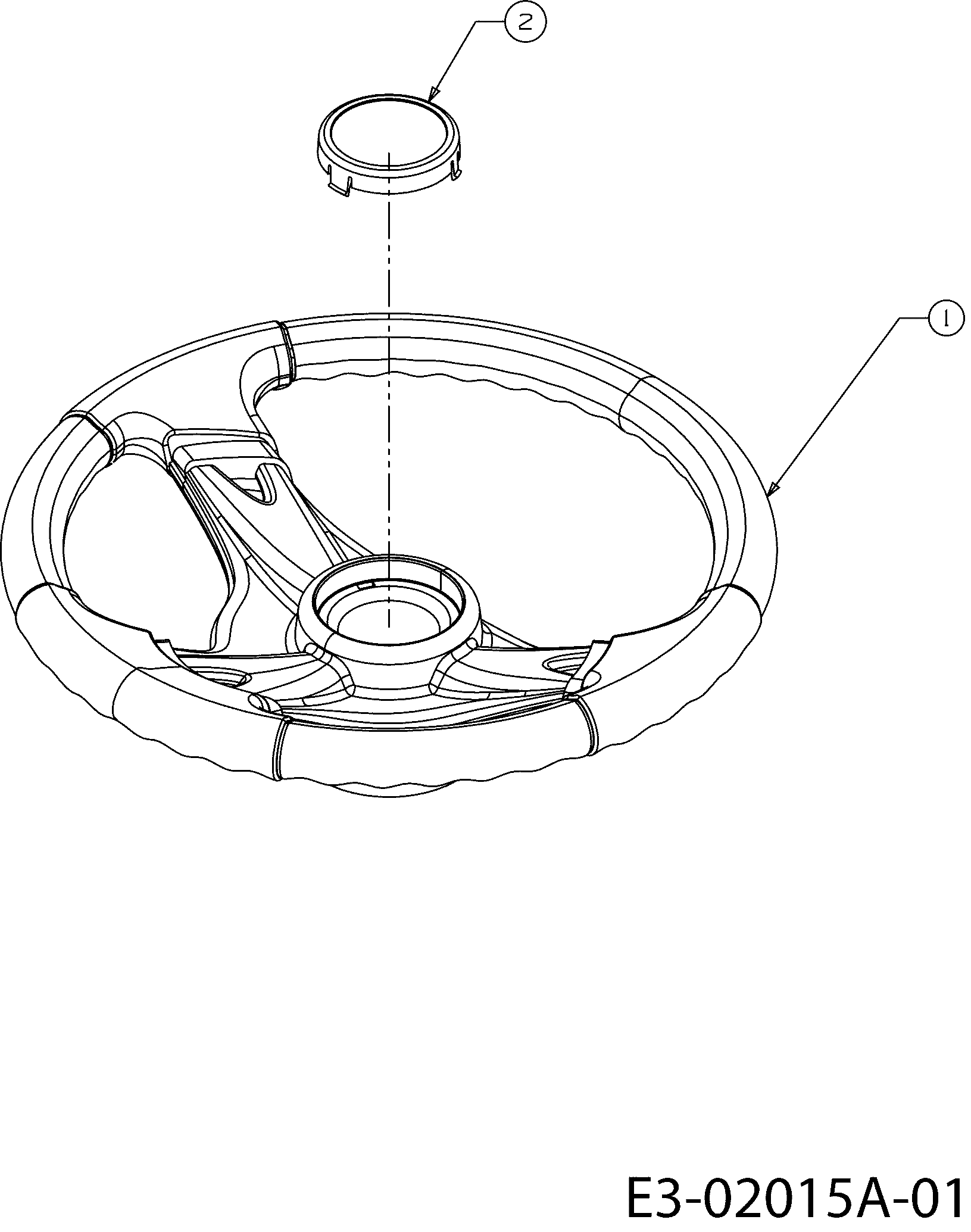

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C63104028 | Volant | Disponible | Voir la pièce |
| 2 | C73104039 | Bouchon | Disponible | Voir la pièce |

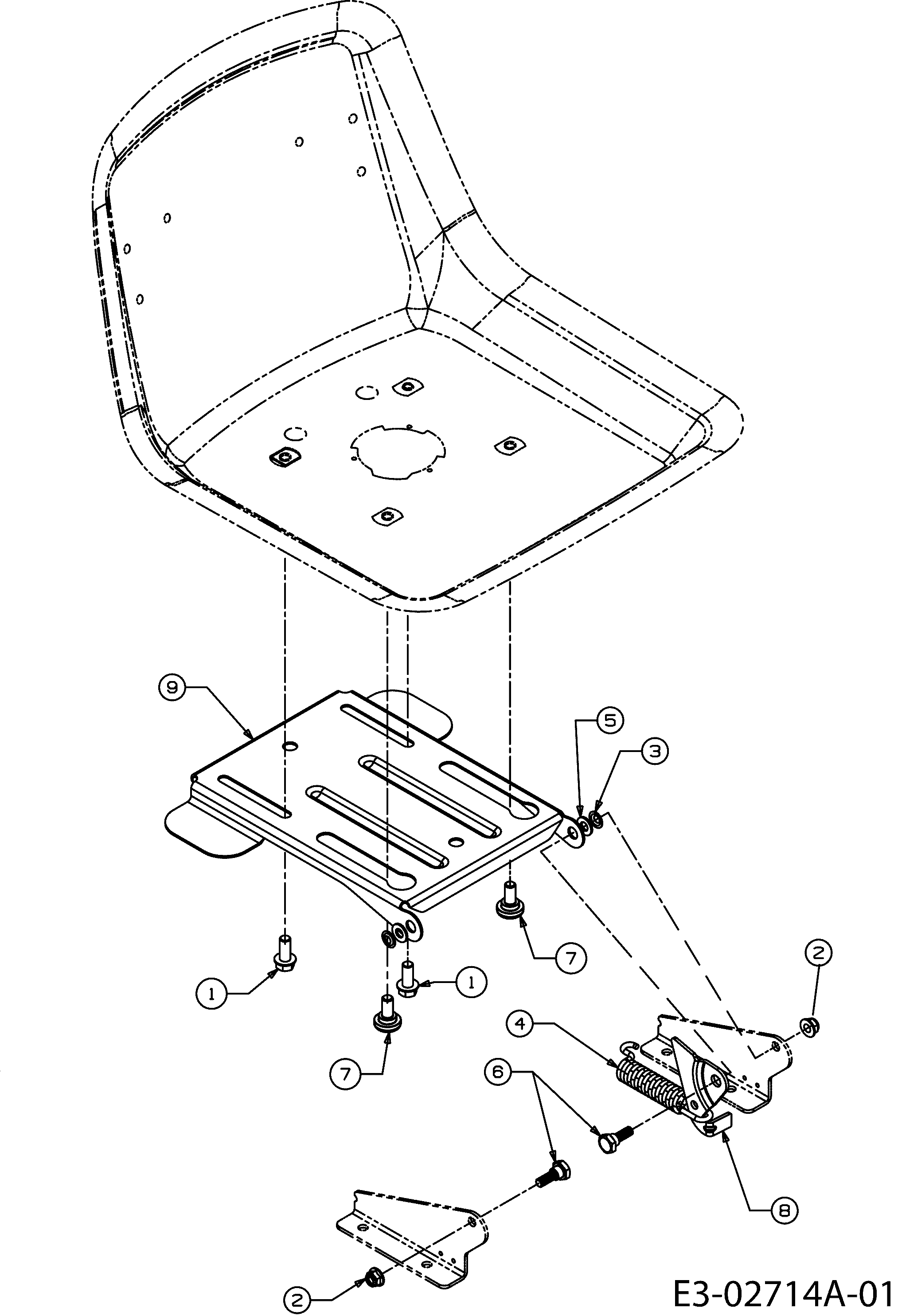

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C71004482 | Vis | Disponible | Voir la pièce |
| 1 | C71004482 | Vis | Disponible | Voir la pièce |
| 2 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 2 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 3 | C7260201 | Rondelle | Disponible | Voir la pièce |
| 4 | C7321184 | Ressort | Disponible | Voir la pièce |
| 5 | C7360275 | Rondelle | Disponible | Voir la pièce |
| 6 | C7380296 | Vis | Disponible | Voir la pièce |
| 7 | C73804012A | Vis | Disponible | Voir la pièce |
| 7 | C73804012A | Vis | Disponible | Voir la pièce |
| 8 | C7830209D | Levier | Disponible | Voir la pièce |
| 9 | C78304081DS | Support | Disponible | Voir la pièce |

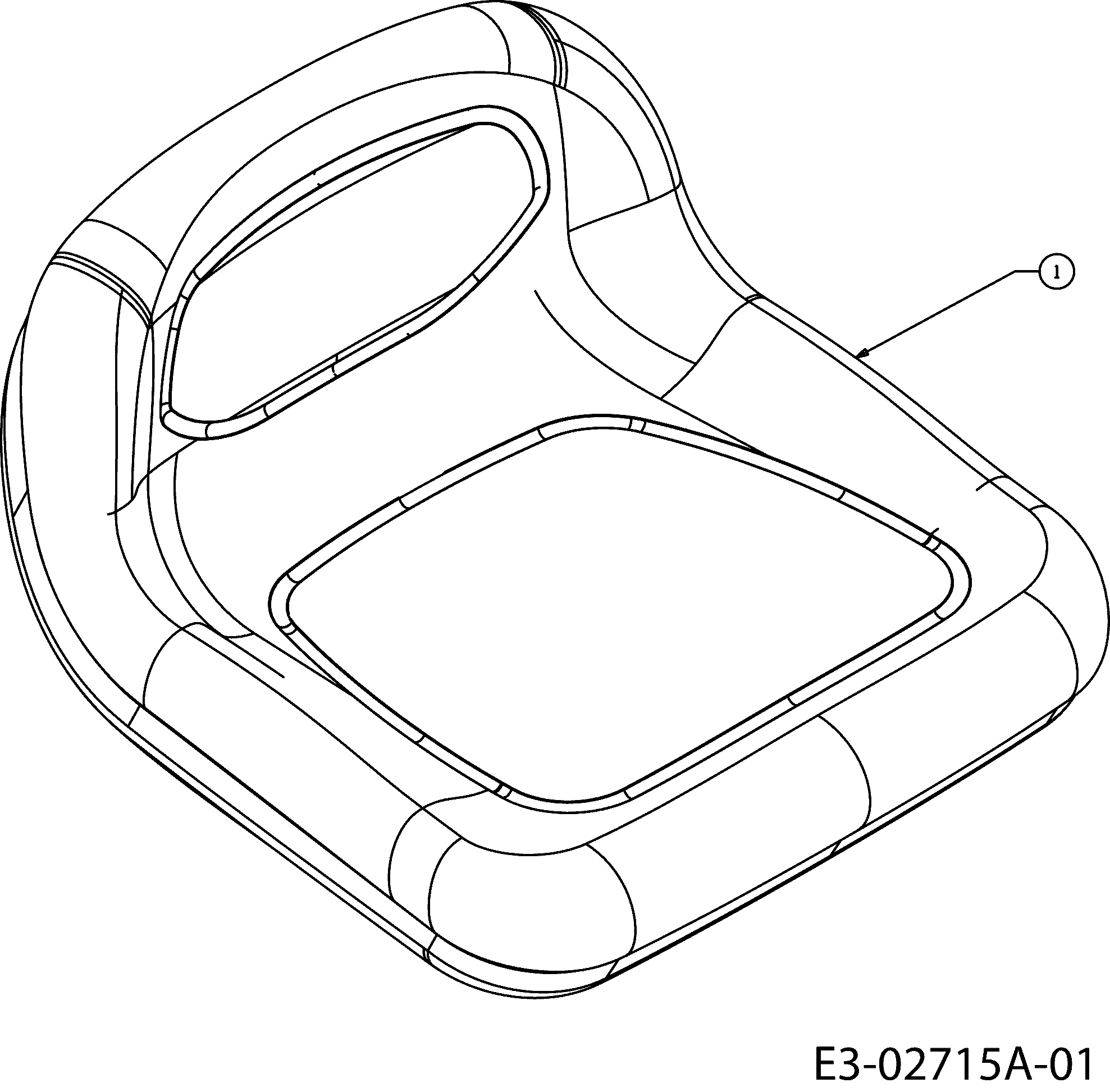

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C75704020A | Siege | Non reliée |

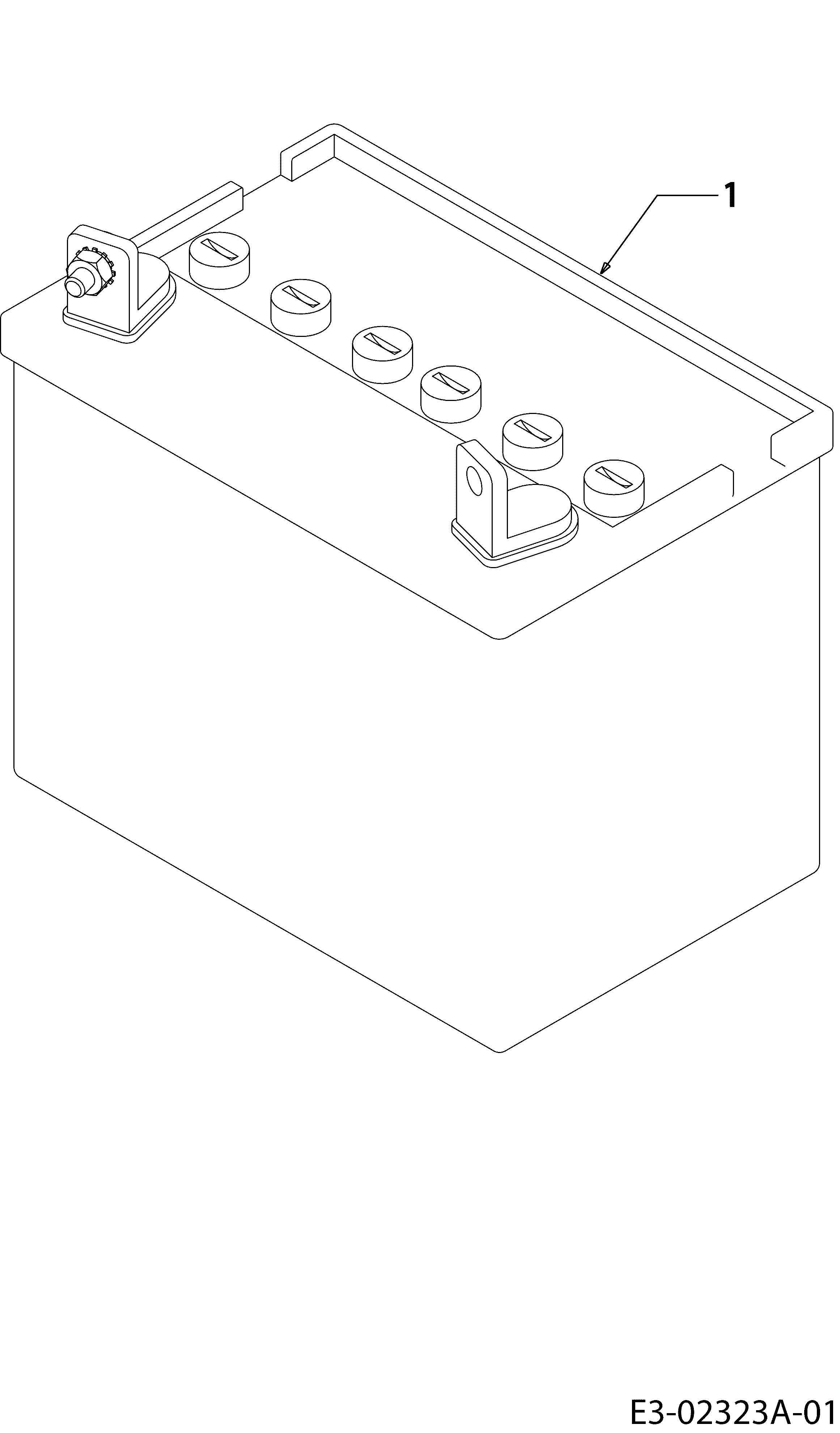

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C5032U30002R | Batterie | Non reliée |

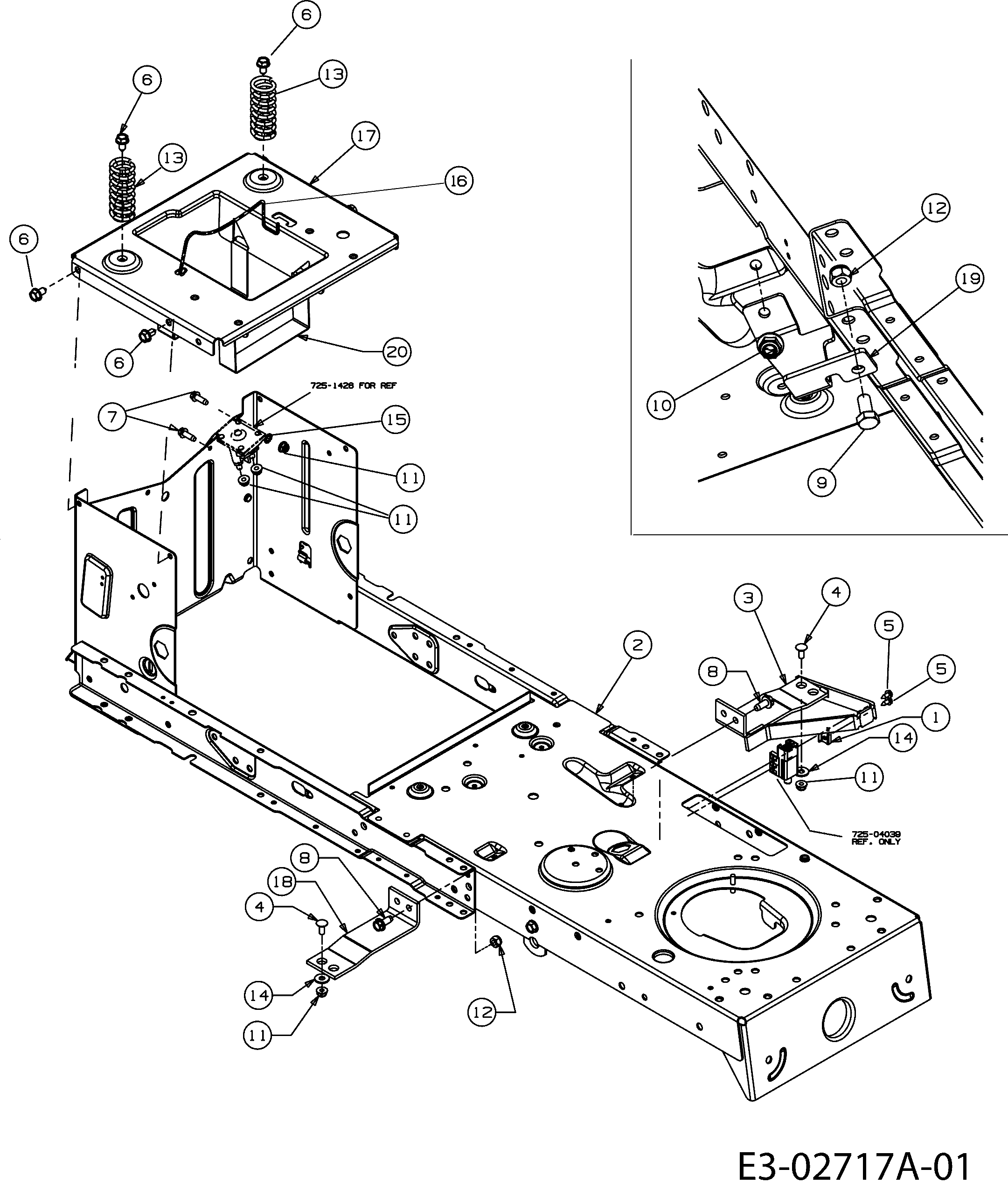

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C17962 | Plaquette | Disponible | Voir la pièce |
| 2 | C68304450637 | Châssis | Disponible | Voir la pièce |
| 3 | C68304195637 | Plaquette | Disponible | Voir la pièce |
| 4 | C7100134 | Vis | Disponible | Voir la pièce |
| 4 | C7100134 | Vis | Disponible | Voir la pièce |
| 5 | C7100224 | Vis | Disponible | Voir la pièce |
| 5 | C7100224 | Vis | Disponible | Voir la pièce |
| 6 | C7100604A | Vis | Disponible | Voir la pièce |
| 6 | C7100604A | Vis | Disponible | Voir la pièce |
| 6 | C7100604A | Vis | Disponible | Voir la pièce |
| 6 | C7100604A | Vis | Disponible | Voir la pièce |
| 7 | C7100642 | Vis | Disponible | Voir la pièce |
| 8 | C7101260A | Vis | Disponible | Voir la pièce |
| 8 | C7101260A | Vis | Disponible | Voir la pièce |
| 9 | C7103025 | Vis | Disponible | Voir la pièce |
| 10 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 11 | C71204064 | Contreecrou | Disponible | Voir la pièce |
| 11 | C71204064 | Contreecrou | Disponible | Voir la pièce |
| 11 | C71204064 | Contreecrou | Disponible | Voir la pièce |
| 11 | C71204064 | Contreecrou | Disponible | Voir la pièce |
| 12 | C7120429 | Ecrou | Disponible | Voir la pièce |
| 12 | C7120429 | Ecrou | Disponible | Voir la pièce |
| 13 | C73204035 | Ressort | Disponible | Voir la pièce |
| 13 | C73204035 | Ressort | Disponible | Voir la pièce |
| 14 | C7360173 | Rondelle | Disponible | Voir la pièce |
| 14 | C7360173 | Rondelle | Disponible | Voir la pièce |
| 15 | C7360222 | Rondelle | Disponible | Voir la pièce |
| 16 | C74704385 | Fil | Disponible | Voir la pièce |
| 17 | C78304548DS | Plaquette | Disponible | Voir la pièce |
| 18 | C78304637637 | Plaquette | Disponible | Voir la pièce |
| 19 | C78304753637 | Etrier frein | Disponible | Voir la pièce |
| 20 | C7830349637 | Siege | Disponible | Voir la pièce |

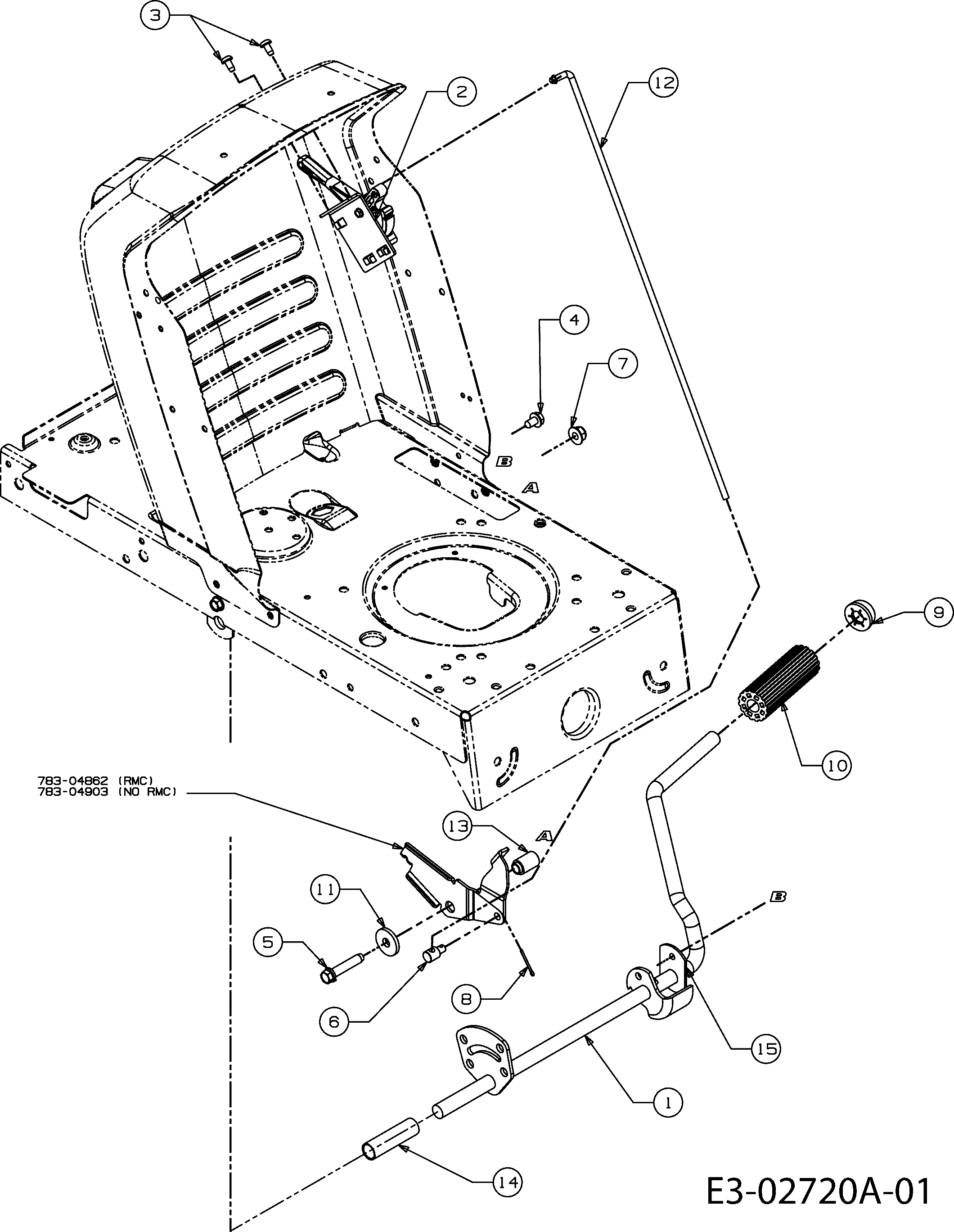

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C64704054AS | Pedale | Non reliée | |
| 2 | C68304226637 | Levier | Disponible | Voir la pièce |
| 3 | C7100599 | Vis | Disponible | Voir la pièce |
| 4 | C7100604A | Vis | Disponible | Voir la pièce |
| 5 | C7101008 | Vis | Disponible | Voir la pièce |
| 6 | C7110736 | Bague | Disponible | Voir la pièce |
| 7 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 8 | C7140111 | Goupille | Disponible | Voir la pièce |
| 9 | C7260214 | Bouchon | Disponible | Voir la pièce |
| 10 | C7350239 | Pedale | Disponible | Voir la pièce |
| 11 | C7360247 | Rondelle | Disponible | Voir la pièce |
| 12 | C74704430 | Etrier | Disponible | Voir la pièce |
| 13 | C75004465C | Entretoise | Disponible | Voir la pièce |
| 14 | C7500802 | Entretoise | Disponible | Voir la pièce |
| 15 | C78304536BS | Etrier support pedales | Disponible | Voir la pièce |

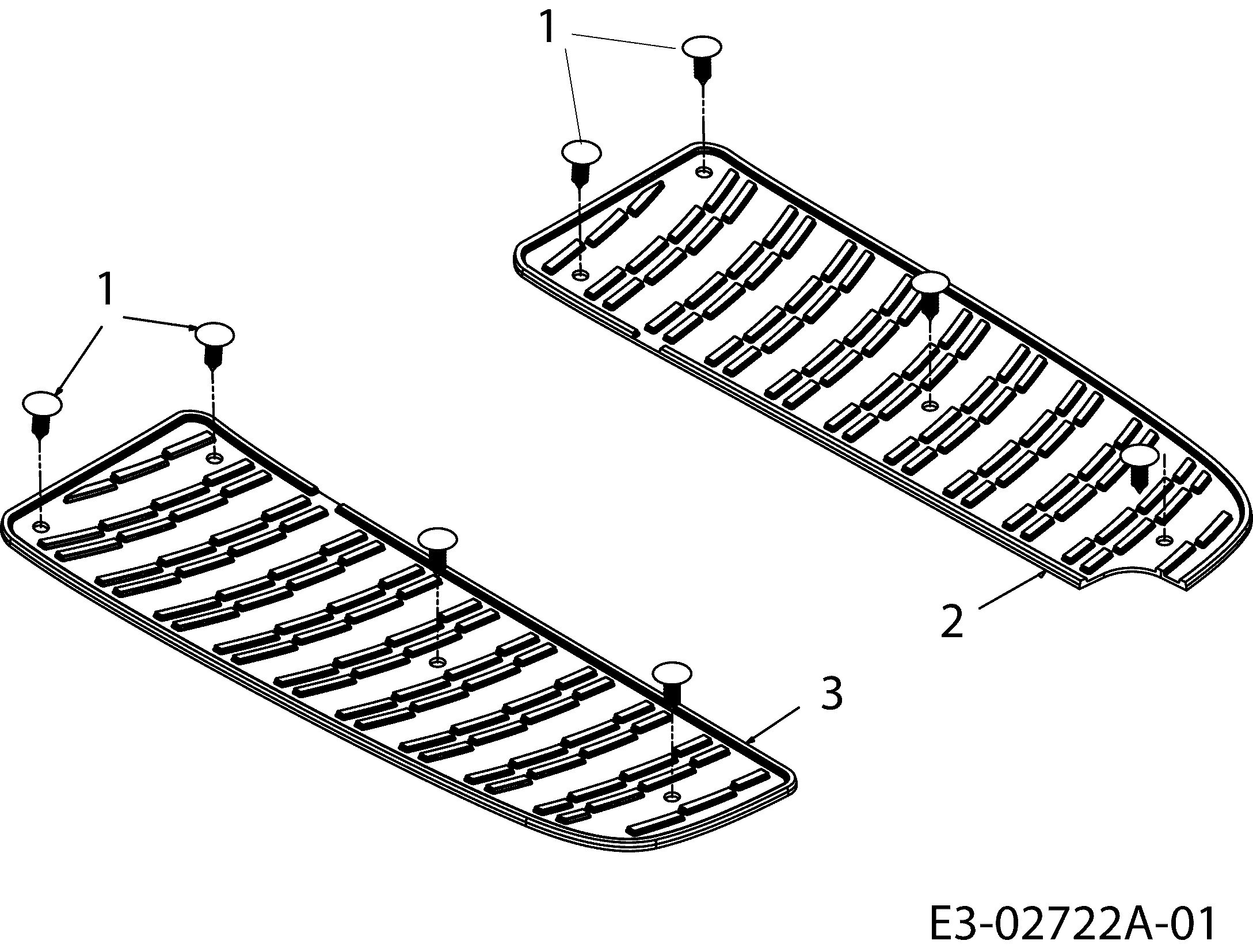

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7263046 | Bague | Disponible | Voir la pièce |
| 1 | C7263046 | Bague | Disponible | Voir la pièce |
| 2 | C73504047 | Protection | Disponible | Voir la pièce |
| 3 | C73504048 | Protection | Disponible | Voir la pièce |

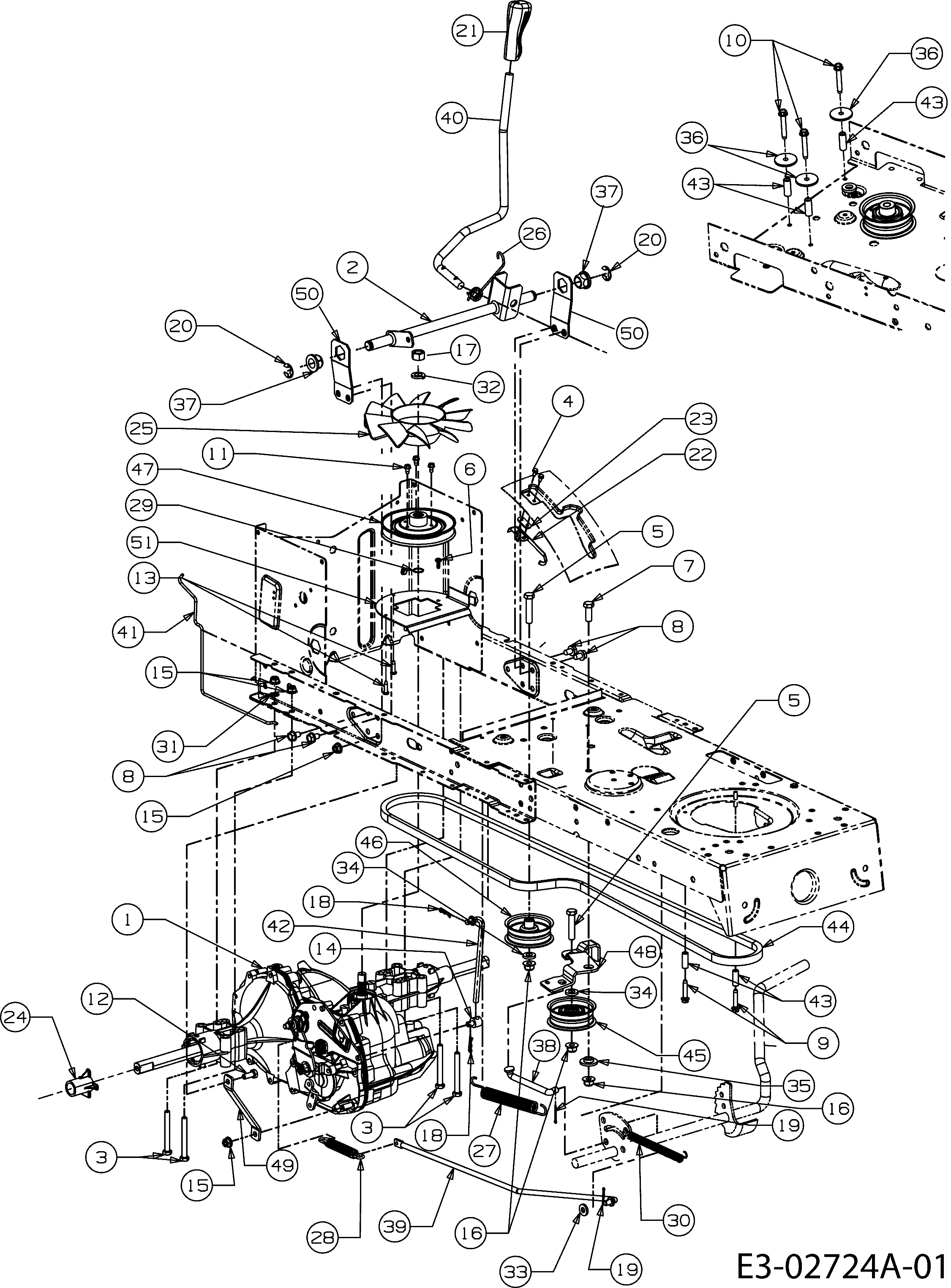

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C61804198 | Transmission | Disponible | Voir la pièce |
| 2 | C64704038AS | Levier | Disponible | Voir la pièce |
| 3 | C7100176 | Vis | Disponible | Voir la pièce |
| 3 | C7100176 | Vis | Disponible | Voir la pièce |
| 4 | C7100227 | Vis | Disponible | Voir la pièce |
| 5 | C7100347 | Vis | Disponible | Voir la pièce |
| 5 | C7100347 | Vis | Disponible | Voir la pièce |
| 6 | C7100351 | Vis | Disponible | Voir la pièce |
| 7 | C7100514 | Vis | Disponible | Voir la pièce |
| 8 | C7100604A | Vis | Disponible | Voir la pièce |
| 8 | C7100604A | Vis | Disponible | Voir la pièce |
| 9 | C7100809 | Vis | Disponible | Voir la pièce |
| 10 | C7101325 | Vis | Disponible | Voir la pièce |
| 11 | C7103007 | Vis | Disponible | Voir la pièce |
| 12 | C7103008 | Vis | Disponible | Voir la pièce |
| 13 | C7103009 | Vis | Disponible | Voir la pièce |
| 14 | C7110677 | Collier | Disponible | Voir la pièce |
| 15 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 15 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 15 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 16 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 16 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 17 | C7123066 | Ecrou | Disponible | Voir la pièce |
| 18 | C7140104 | Goupille | Disponible | Voir la pièce |
| 18 | C7140104 | Goupille | Disponible | Voir la pièce |
| 19 | C7140111 | Goupille | Disponible | Voir la pièce |
| 19 | C7140111 | Goupille | Disponible | Voir la pièce |
| 20 | C7160106A | Goupille | Disponible | Voir la pièce |
| 20 | C7160106A | Goupille | Disponible | Voir la pièce |
| 21 | C7200311 | Poignee | Disponible | Voir la pièce |
| 22 | C72504249 | Interrupteur | Disponible | Voir la pièce |
| 23 | C7260320 | Plaquette | Disponible | Voir la pièce |
| 24 | C73105299A | Bague | Disponible | Voir la pièce |
| 25 | C7311449A | Ventilateur | Disponible | Voir la pièce |
| 26 | C73204225 | Ressort | Disponible | Voir la pièce |
| 27 | C73204229 | Ressort | Disponible | Voir la pièce |
| 28 | C7320716D | Ressort | Disponible | Voir la pièce |
| 29 | C7320729 | Rondelle | Disponible | Voir la pièce |
| 30 | C7320963 | Ressort | Disponible | Voir la pièce |
| 31 | C7360607 | Rondelle | Disponible | Voir la pièce |
| 32 | C736921 | Rondelle | Disponible | Voir la pièce |
| 33 | C7363008 | Rondelle | Disponible | Voir la pièce |
| 34 | C7363010 | Bague | Disponible | Voir la pièce |
| 34 | C7363010 | Bague | Disponible | Voir la pièce |
| 35 | C7380347 | Rondelle | Disponible | Voir la pièce |
| 36 | C73804178 | Bague | Disponible | Voir la pièce |
| 36 | C73804178 | Bague | Disponible | Voir la pièce |
| 37 | C7410225 | Roulement | Disponible | Voir la pièce |
| 37 | C7410225 | Roulement | Disponible | Voir la pièce |
| 38 | C74704283B | Tige | Non reliée | |
| 39 | C74704286 | Tige de frein | Disponible | Voir la pièce |
| 40 | C74704296 | Levier hydro | Disponible | Voir la pièce |
| 41 | C74704316 | Tige | Disponible | Voir la pièce |
| 42 | C74704052 | Tige | Disponible | Voir la pièce |
| 43 | C7500566A | Bague | Disponible | Voir la pièce |
| 43 | C7500566A | Bague | Disponible | Voir la pièce |
| 43 | C7500566A | Bague | Disponible | Voir la pièce |
| 44 | C75404074A | Courroie | Disponible | Voir la pièce |
| 45 | C75604224 | Poulie | Disponible | Voir la pièce |
| 46 | C75604224 | Poulie | Disponible | Voir la pièce |
| 47 | C7561166 | Poulie | Disponible | Voir la pièce |
| 48 | C78304570BS | Bras | Disponible | Voir la pièce |
| 49 | C78304579637 | Levier | Non reliée | |
| 50 | C78304585AS | Etrier | Disponible | Voir la pièce |
| 50 | C78304585AS | Etrier | Disponible | Voir la pièce |
| 51 | C78304600AS | Support | Non reliée |

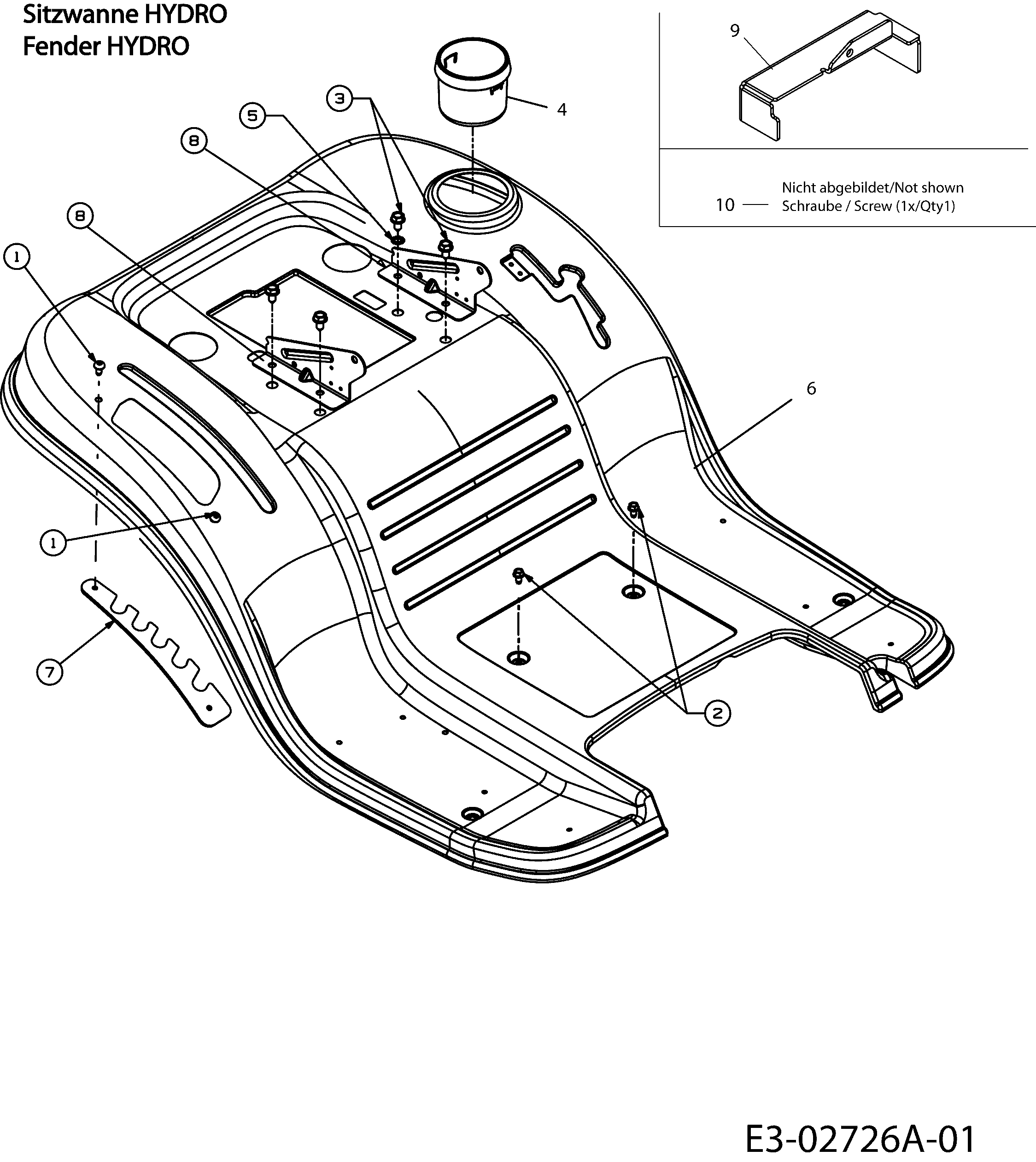

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7100599 | Vis | Disponible | Voir la pièce |
| 1 | C7100599 | Vis | Disponible | Voir la pièce |
| 2 | C7100599 | Vis | Disponible | Voir la pièce |
| 3 | C7101611B | Vis | Disponible | Voir la pièce |
| 4 | C73104591A | Support | Disponible | Voir la pièce |
| 5 | C7360607 | Rondelle | Disponible | Voir la pièce |
| 6 | C78304593EEO | Capot arrière (orange) | Disponible | Voir la pièce |
| 7 | C78304732Z | Plaquette | Non reliée | |
| 8 | C7831489D637 | Etrier | Disponible | Voir la pièce |
| 8 | C7831489D637 | Etrier | Disponible | Voir la pièce |
| 9 | C78304877AS | Interrupteur | Disponible | Voir la pièce |
| 10 | C7100224 | Vis | Disponible | Voir la pièce |

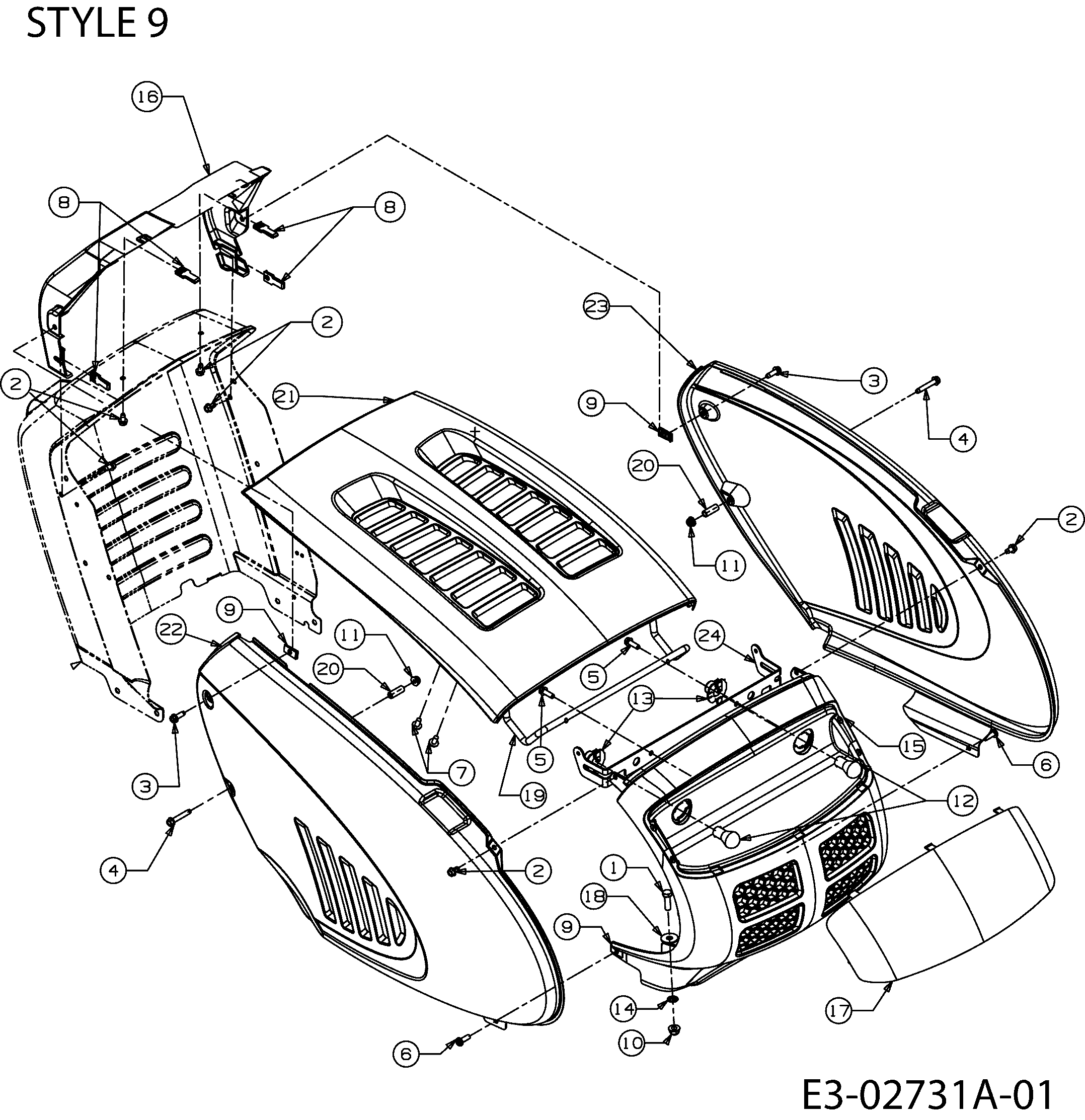

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C710376 | Vis | Disponible | Voir la pièce |
| 2 | C7100599 | Vis | Disponible | Voir la pièce |
| 2 | C7100599 | Vis | Disponible | Voir la pièce |
| 2 | C7100599 | Vis | Disponible | Voir la pièce |
| 2 | C7100599 | Vis | Disponible | Voir la pièce |
| 3 | C7100642 | Vis | Disponible | Voir la pièce |
| 3 | C7100642 | Vis | Disponible | Voir la pièce |
| 4 | C7100778 | Vis | Disponible | Voir la pièce |
| 4 | C7100778 | Vis | Disponible | Voir la pièce |
| 5 | C7100895 | Vis | Disponible | Voir la pièce |
| 5 | C7100895 | Vis | Disponible | Voir la pièce |
| 6 | C7100924 | Vis | Disponible | Voir la pièce |
| 6 | C7100924 | Vis | Disponible | Voir la pièce |
| 7 | C7101017 | Vis | Disponible | Voir la pièce |
| 8 | C7120185 | Ecrou | Disponible | Voir la pièce |
| 8 | C7120185 | Ecrou | Disponible | Voir la pièce |
| 9 | C7120292 | Ecrou | Disponible | Voir la pièce |
| 9 | C7120292 | Ecrou | Disponible | Voir la pièce |
| 9 | C7120292 | Ecrou | Disponible | Voir la pièce |
| 10 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 11 | C71204064 | Contreecrou | Disponible | Voir la pièce |
| 11 | C71204064 | Contreecrou | Disponible | Voir la pièce |
| 12 | C7250963 | Ampoule | Disponible | Voir la pièce |
| 13 | C7251649 | Douille | Disponible | Voir la pièce |
| 14 | C7260201 | Rondelle | Disponible | Voir la pièce |
| 15 | C7530895 | Grille | Disponible | Voir la pièce |
| 16 | C73105078C | Support | Disponible | Voir la pièce |
| 17 | C7312118A | Lens | Disponible | Voir la pièce |
| 18 | C7363078 | Rondelle | Disponible | Voir la pièce |
| 19 | C7472138637 | Support | Non reliée | |
| 20 | C7500566A | Bague | Disponible | Voir la pièce |
| 20 | C7500566A | Bague | Disponible | Voir la pièce |
| 21 | C78307834010 | Capot (orange) | Disponible | Voir la pièce |
| 22 | C7830784APO | Capot lateral (orange) | Disponible | Voir la pièce |
| 23 | C78307854010 | Capot lateral (orange) | Disponible | Voir la pièce |
| 24 | C7831346637 | Support | Disponible | Voir la pièce |

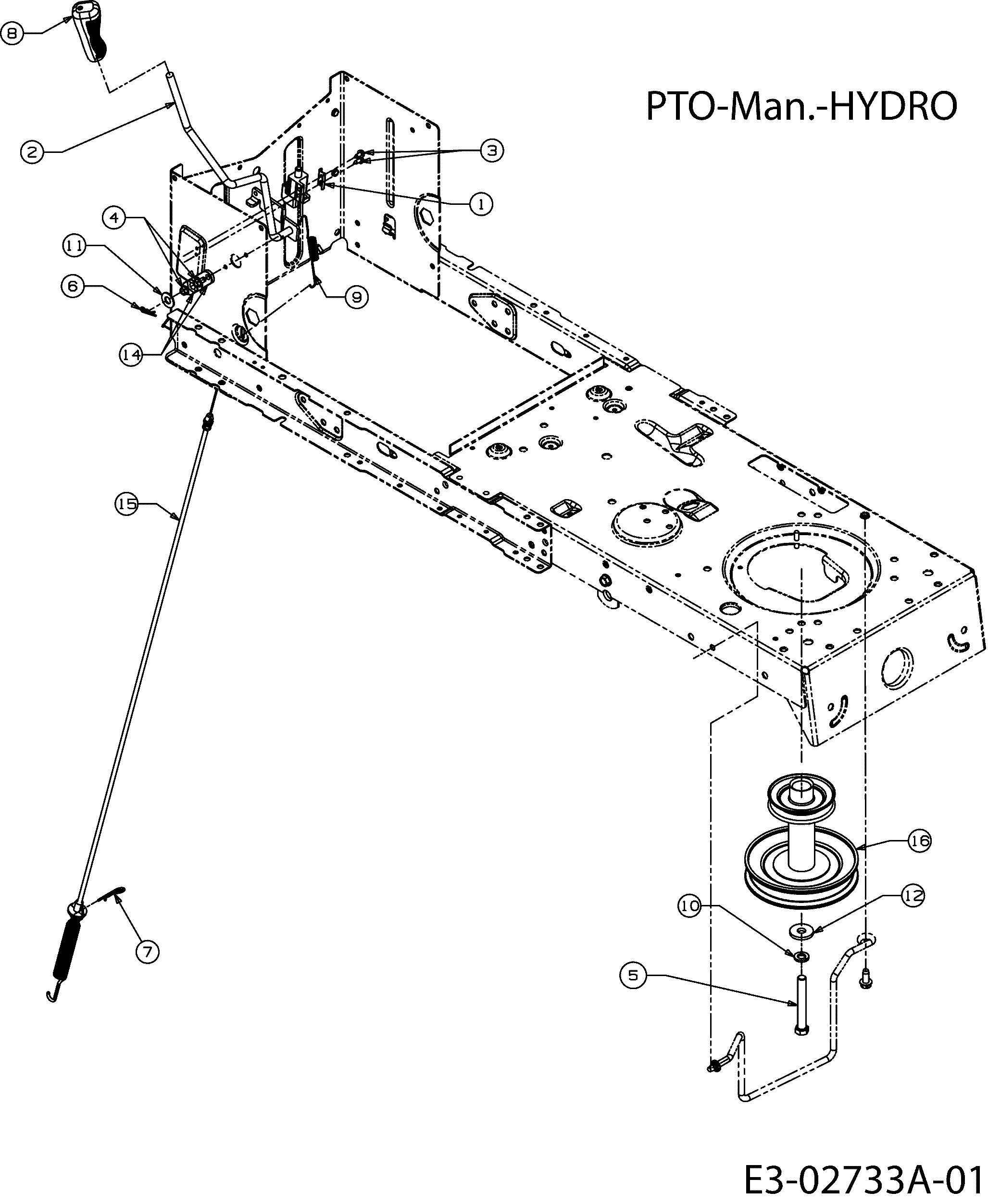

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C17962 | Plaquette | Disponible | Voir la pièce |
| 2 | C64704096AS | Levier | Disponible | Voir la pièce |
| 3 | C7101237 | Vis | Disponible | Voir la pièce |
| 4 | C7100599 | Vis | Disponible | Voir la pièce |
| 5 | C7103157A | Vis | Disponible | Voir la pièce |
| 6 | C7140104 | Goupille | Disponible | Voir la pièce |
| 7 | C7140145 | Goupille | Disponible | Voir la pièce |
| 8 | C72004049A | Poignee | Disponible | Voir la pièce |
| 9 | C73204276A | Ressort | Disponible | Voir la pièce |
| 10 | C7360171 | Rondelle | Disponible | Voir la pièce |
| 11 | C7360300 | Rondelle | Disponible | Voir la pièce |
| 12 | C7360322 | Rondelle | Disponible | Voir la pièce |
| 14 | C74104119A | Roulement | Disponible | Voir la pièce |
| 15 | 68120030 | Gaine du type bowden | Disponible | Voir la pièce |
| 16 | C75604067A | Poulie | Disponible | Voir la pièce |
Pièces de la vue éclatée

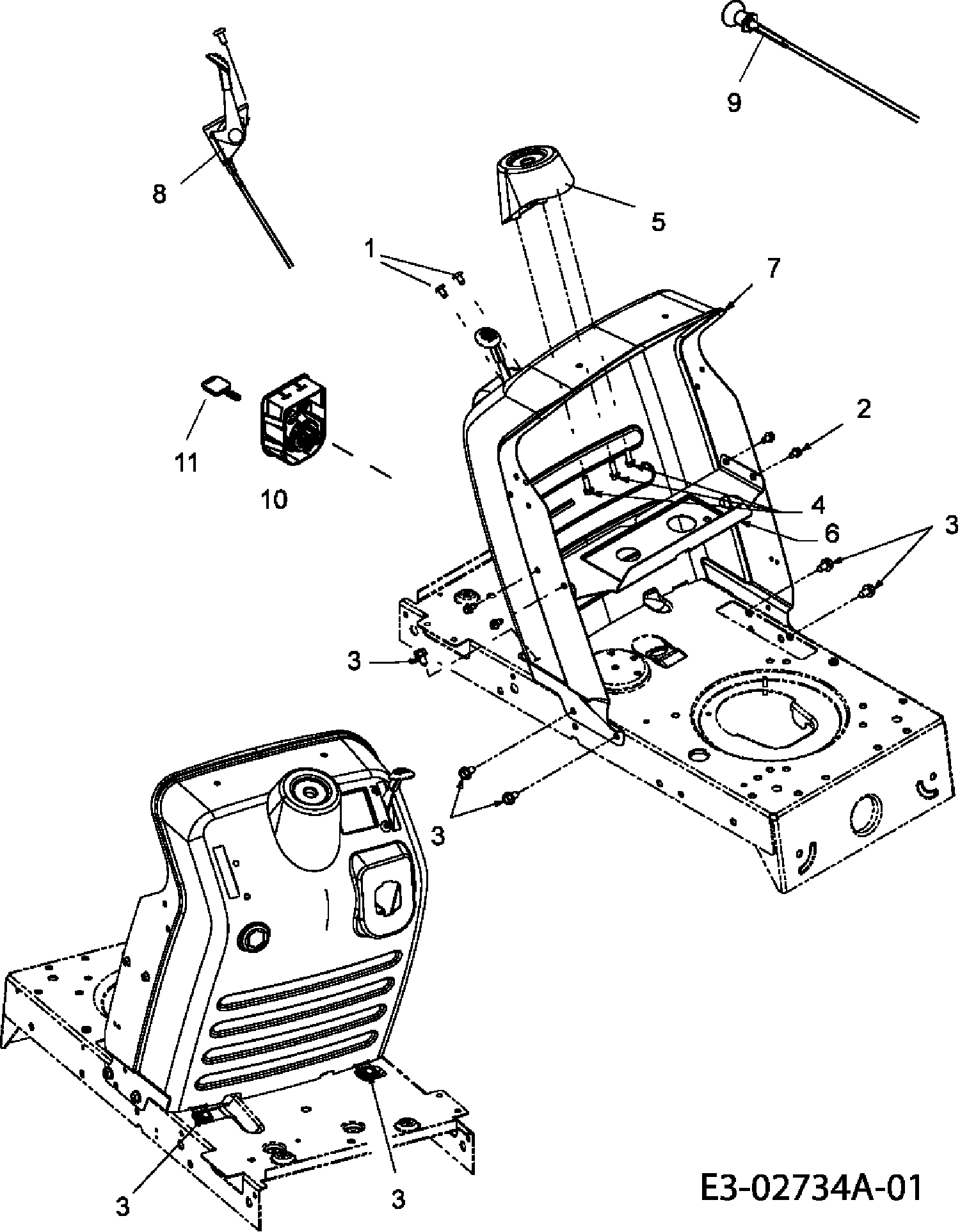

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7100599 | Vis | Disponible | Voir la pièce |
| 2 | C7100599 | Vis | Disponible | Voir la pièce |
| 3 | C7100604A | Vis | Disponible | Voir la pièce |
| 3 | C7100604A | Vis | Disponible | Voir la pièce |
| 3 | C7100604A | Vis | Disponible | Voir la pièce |
| 3 | C7100604A | Vis | Disponible | Voir la pièce |
| 3 | C7100604A | Vis | Disponible | Voir la pièce |
| 4 | C7100895 | Vis | Disponible | Voir la pièce |
| 5 | C73104945 | Moyeu | Disponible | Voir la pièce |
| 6 | C78304584BS | Bride | Disponible | Voir la pièce |
| 7 | C78304873BS | Tableau de bord | Disponible | Voir la pièce |
| 8 | C74604406 | Cable accellerateur | Disponible | Voir la pièce |
| 9 | C7461089 | Câble starter | Disponible | Voir la pièce |
| 10 | C7251741 | Interrupteur | Disponible | Voir la pièce |
| 11 | C7251745A | Clé | Disponible | Voir la pièce |

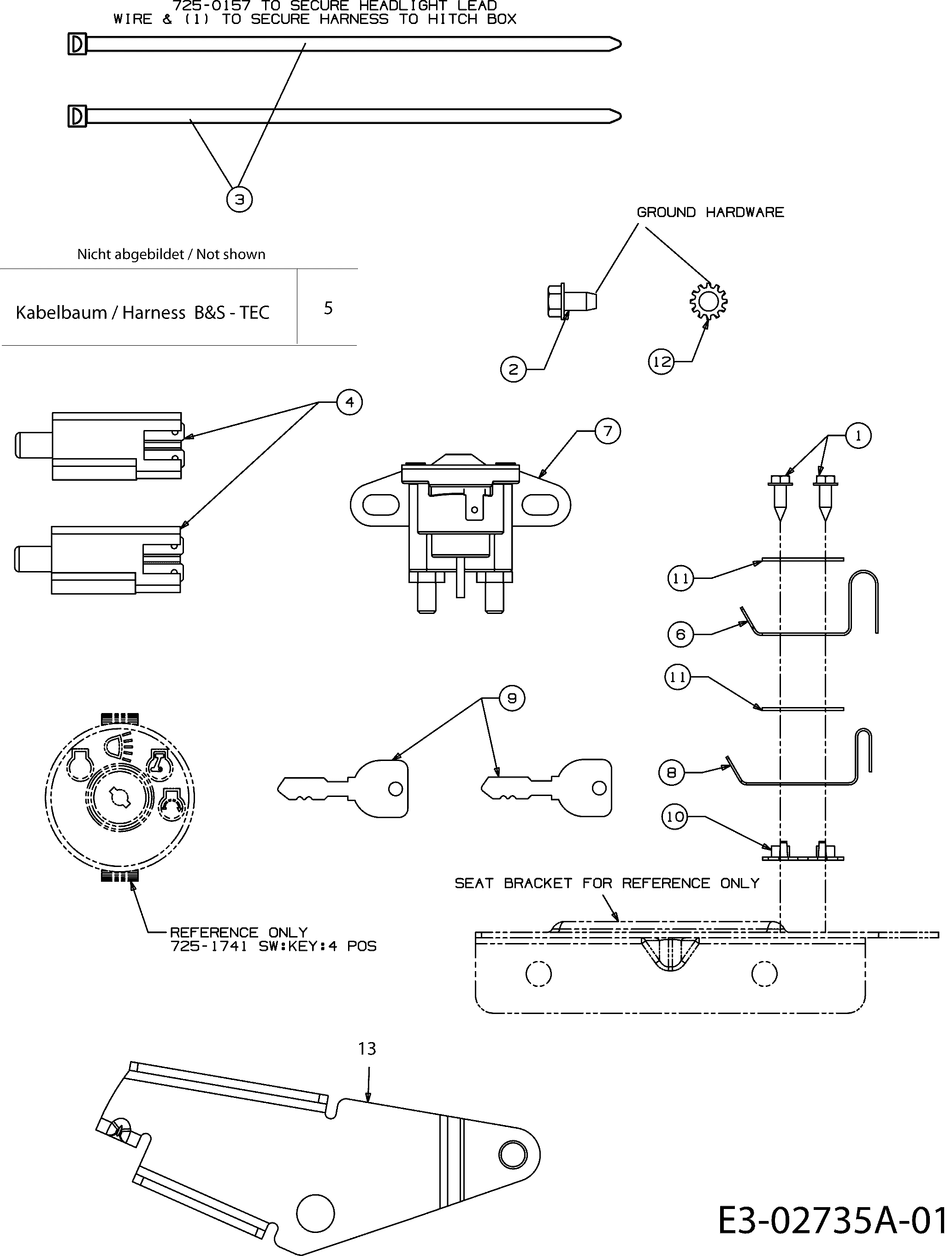

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7100227 | Vis | Disponible | Voir la pièce |
| 2 | C7100599 | Vis | Disponible | Voir la pièce |
| 3 | C7250157 | Bande | Disponible | Voir la pièce |
| 4 | C72504039 | Interrupteur | Disponible | Voir la pièce |
| 6 | C7251303 | Epingle | Disponible | Voir la pièce |
| 7 | C7251426A | Interrupteur | Disponible | Voir la pièce |
| 8 | C7251439 | Securite | Disponible | Voir la pièce |
| 9 | C7251745A | Clé | Disponible | Voir la pièce |
| 10 | C7260278 | Plaquette | Disponible | Voir la pièce |
| 11 | C7260279 | Plaquette | Disponible | Voir la pièce |
| 11 | C7260279 | Plaquette | Disponible | Voir la pièce |
| 12 | C7360222 | Rondelle | Disponible | Voir la pièce |
| 13 | C78307369Z | Protection | Disponible | Voir la pièce |
Pièces de la vue éclatée

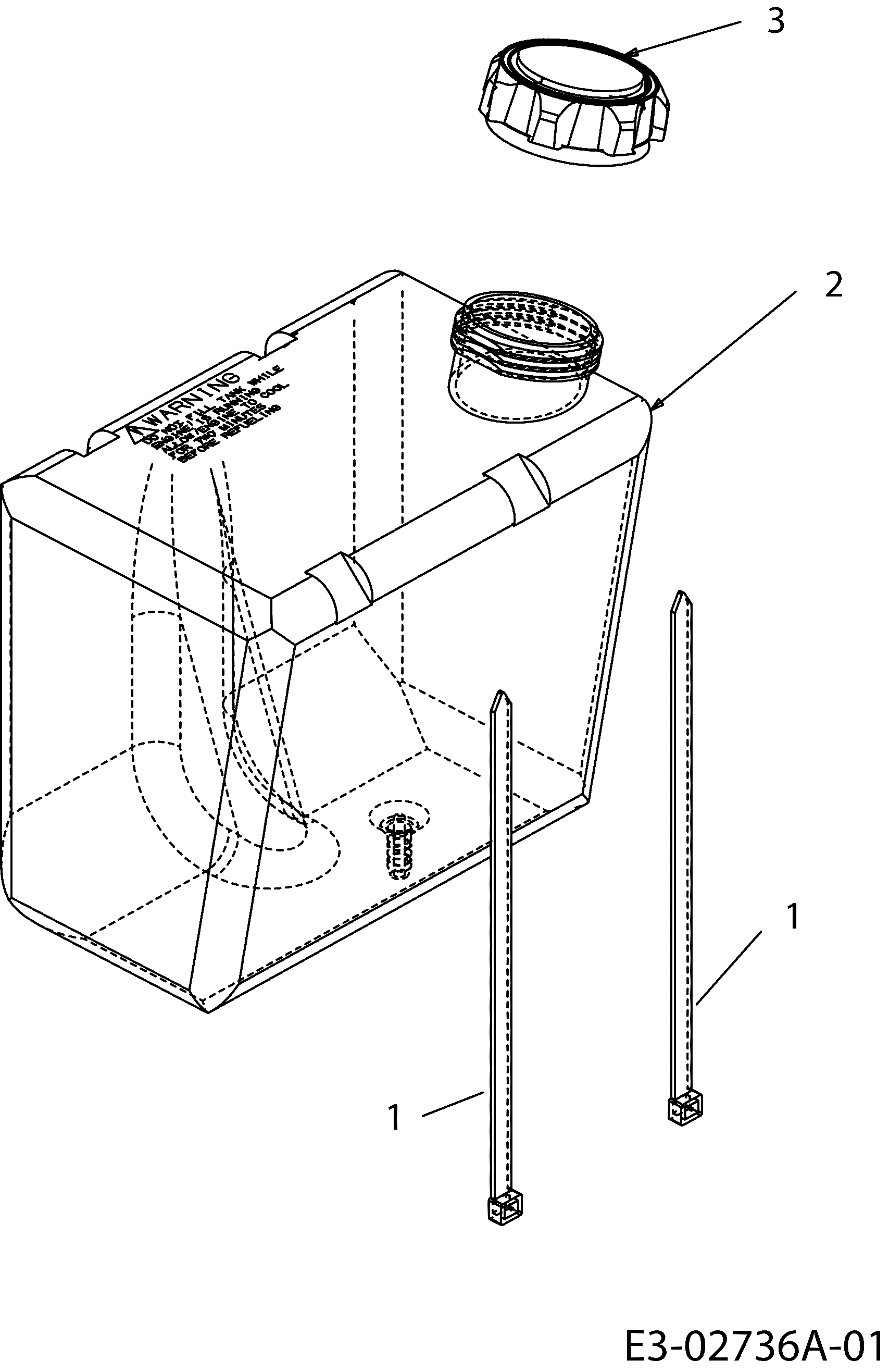

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7260209 | Bande | Disponible | Voir la pièce |
| 1 | C7260209 | Bande | Disponible | Voir la pièce |
| 2 | C7510555DR | Reservoir | Non reliée | |
| 3 | C7510603B | Bouchon | Non reliée |

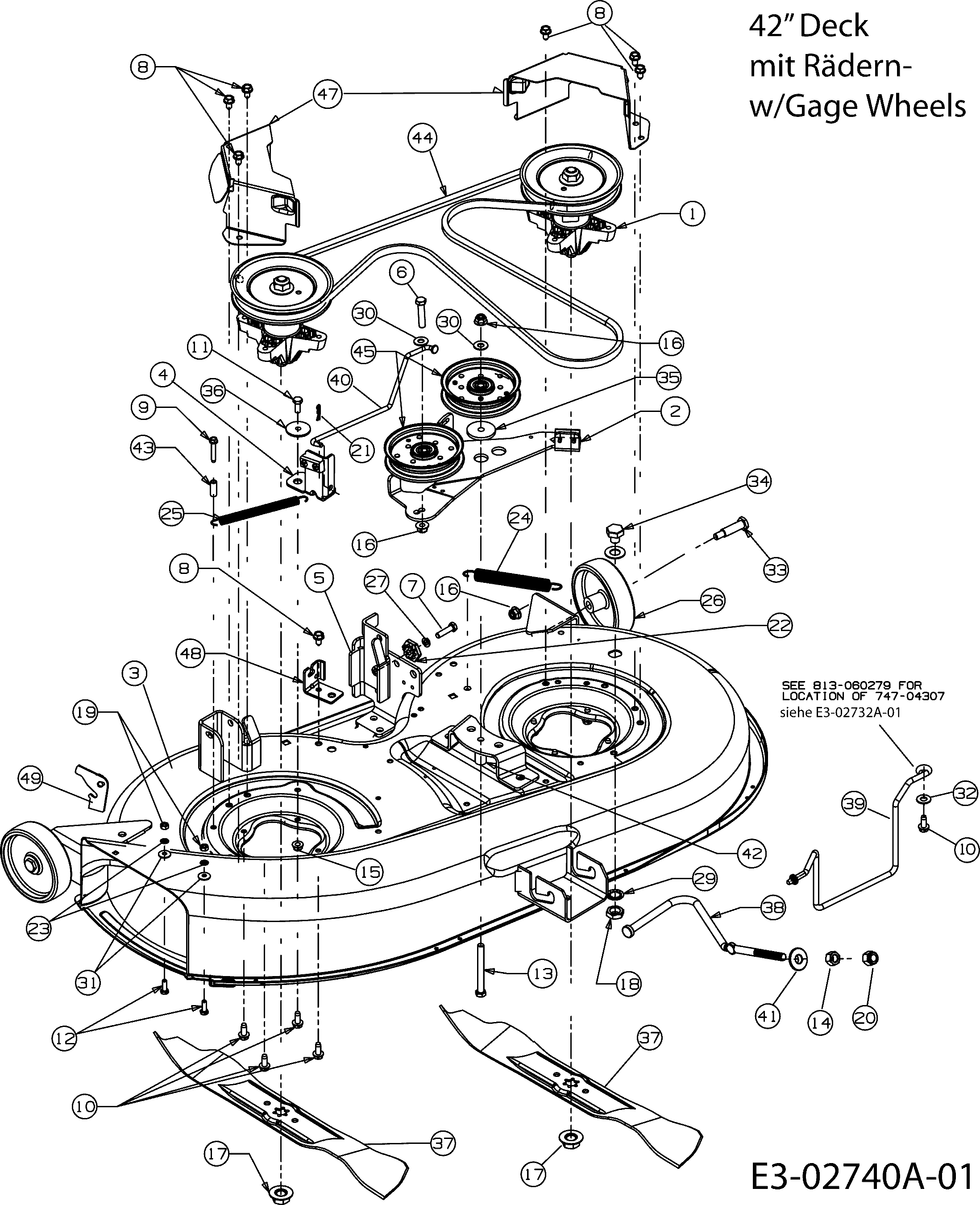

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C6180624B | Support | Non reliée | |
| 2 | C68304138CR | Frein | Non reliée | |
| 3 | C68304162CSR | Plateau de coupe | Non reliée | |
| 4 | C98304167 | Frein | Disponible | Voir la pièce |
| 5 | C68304228637 | Plaquette | Disponible | Voir la pièce |
| 6 | C7100347 | Vis | Disponible | Voir la pièce |
| 7 | C7100528 | Vis | Disponible | Voir la pièce |
| 8 | C7100604A | Vis | Disponible | Voir la pièce |
| 8 | C7100604A | Vis | Disponible | Voir la pièce |
| 8 | C7100604A | Vis | Disponible | Voir la pièce |
| 9 | C7100778 | Vis | Disponible | Voir la pièce |
| 10 | C7101260A | Vis | Disponible | Voir la pièce |
| 10 | C7101260A | Vis | Disponible | Voir la pièce |
| 11 | C7103008 | Vis | Disponible | Voir la pièce |
| 12 | C7103015 | Vis | Disponible | Voir la pièce |
| 13 | C7103085 | Vis | Disponible | Voir la pièce |
| 14 | C7120206 | Ecrou | Disponible | Voir la pièce |
| 15 | C71204063 | Ecrou | Disponible | Voir la pièce |
| 16 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 16 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 16 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 17 | C71205134 | Ecrou | Disponible | Voir la pièce |
| 17 | C71205134 | Ecrou | Disponible | Voir la pièce |
| 18 | C7120641 | Ecrou | Disponible | Voir la pièce |
| 19 | C7123006 | Ecrou | Disponible | Voir la pièce |
| 20 | C7123083 | Ecrou | Disponible | Voir la pièce |
| 21 | C7140104 | Goupille | Disponible | Voir la pièce |
| 22 | C71704074 | Entretoise | Disponible | Voir la pièce |
| 23 | C7260233 | Ecrou | Disponible | Voir la pièce |
| 24 | C73204280B | Ressort | Disponible | Voir la pièce |
| 25 | C73204287 | Ressort | Disponible | Voir la pièce |
| 26 | C73406265 | Roue | Non reliée | |
| 27 | C7360649 | Rondelle | Disponible | Voir la pièce |
| 29 | C7360225 | Bague | Disponible | Voir la pièce |
| 30 | C7360267 | Rondelle | Disponible | Voir la pièce |
| 30 | C7360267 | Rondelle | Disponible | Voir la pièce |
| 31 | C7360270 | Rondelle | Disponible | Voir la pièce |
| 32 | C7360300 | Rondelle | Disponible | Voir la pièce |
| 33 | C7380373 | Vis | Disponible | Voir la pièce |
| 34 | C73804146 | Ecrou | Disponible | Voir la pièce |
| 35 | C73804162C | Entretoise | Disponible | Voir la pièce |
| 36 | C73804166 | Entretoise | Disponible | Voir la pièce |
| 37 | C7420616AR | Lame | Disponible | Voir la pièce |
| 37 | C7420616AR | Lame | Disponible | Voir la pièce |
| 38 | C74704269A | Tige | Disponible | Voir la pièce |
| 39 | C74704857 | Tige | Disponible | Voir la pièce |
| 40 | C74704379A | Levier | Disponible | Voir la pièce |
| 41 | C74804069 | Rondelle | Disponible | Voir la pièce |
| 42 | C75004446 | Bague | Disponible | Voir la pièce |
| 43 | C7500566A | Bague | Disponible | Voir la pièce |
| 44 | C75404060C | Courroie | Disponible | Voir la pièce |
| 45 | C75308171 | Poulie | Disponible | Voir la pièce |
| 47 | C78304327BS | Couvercle | Disponible | Voir la pièce |
| 48 | C78304740637 | Plaquette | Disponible | Voir la pièce |
| 49 | C7831025 | Deflecteur | Disponible | Voir la pièce |
Pièces de la vue éclatée

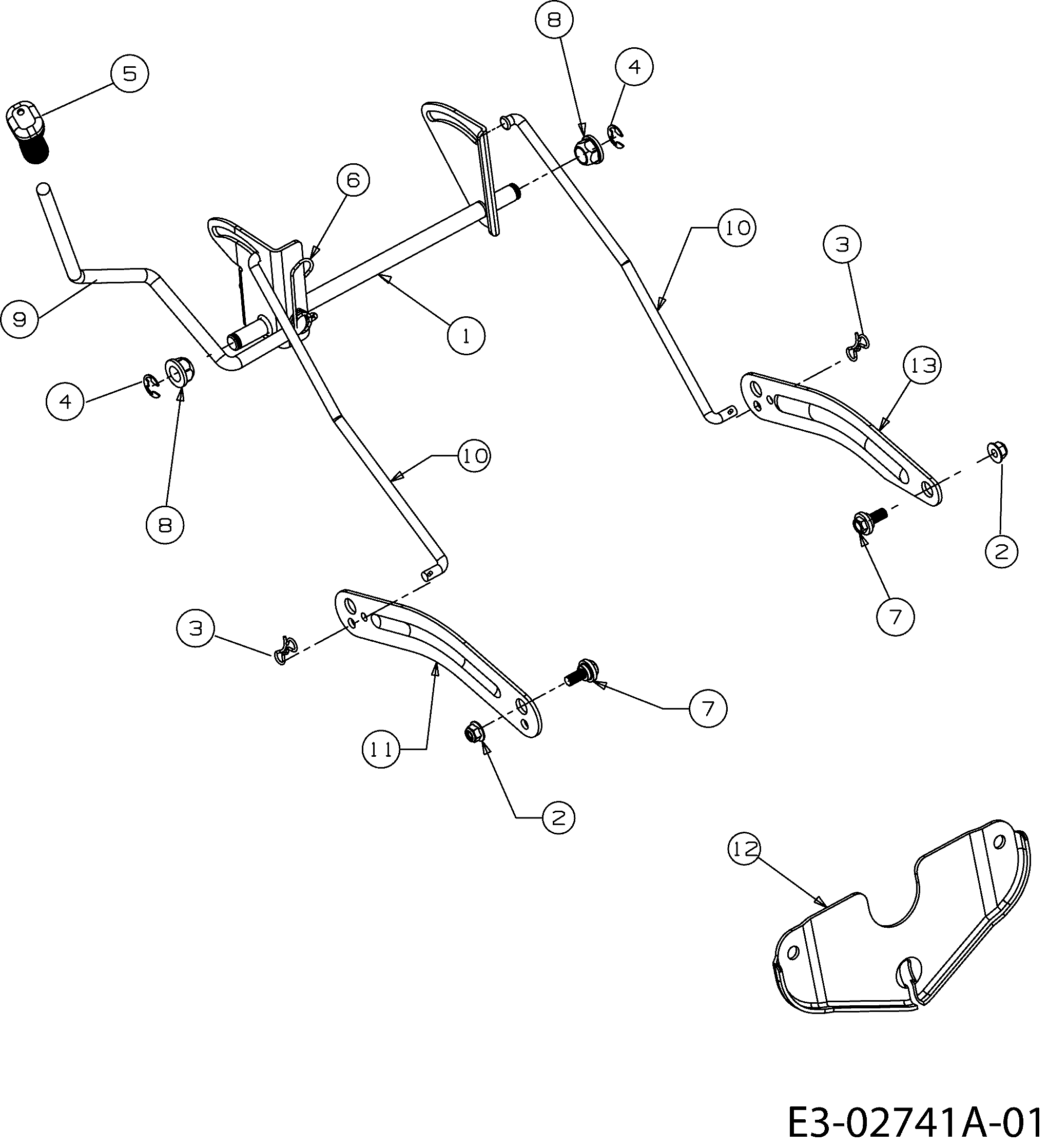

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C68304155AS | Levier | Disponible | Voir la pièce |
| 2 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 2 | C71204065 | Ecrou | Disponible | Voir la pièce |
| 3 | C71404043 | Goupille | Disponible | Voir la pièce |
| 3 | C71404043 | Goupille | Disponible | Voir la pièce |
| 4 | C7160106A | Goupille | Disponible | Voir la pièce |
| 4 | C7160106A | Goupille | Disponible | Voir la pièce |
| 5 | C7200311 | Poignee | Disponible | Voir la pièce |
| 6 | C73204225 | Ressort | Disponible | Voir la pièce |
| 7 | C73804130 | Vis | Disponible | Voir la pièce |
| 7 | C73804130 | Vis | Disponible | Voir la pièce |
| 8 | C7410225 | Roulement | Disponible | Voir la pièce |
| 8 | C7410225 | Roulement | Disponible | Voir la pièce |
| 9 | C74704282 | Levier | Disponible | Voir la pièce |
| 10 | C74704393 | Tige | Disponible | Voir la pièce |
| 10 | C74704393 | Tige | Disponible | Voir la pièce |
| 11 | C7834494 | Plaquette | Disponible | Voir la pièce |
| 12 | C78304568637 | Plaquette | Disponible | Voir la pièce |
| 13 | C78304711CS | Bras de levage | Disponible | Voir la pièce |
Pièces de la vue éclatée

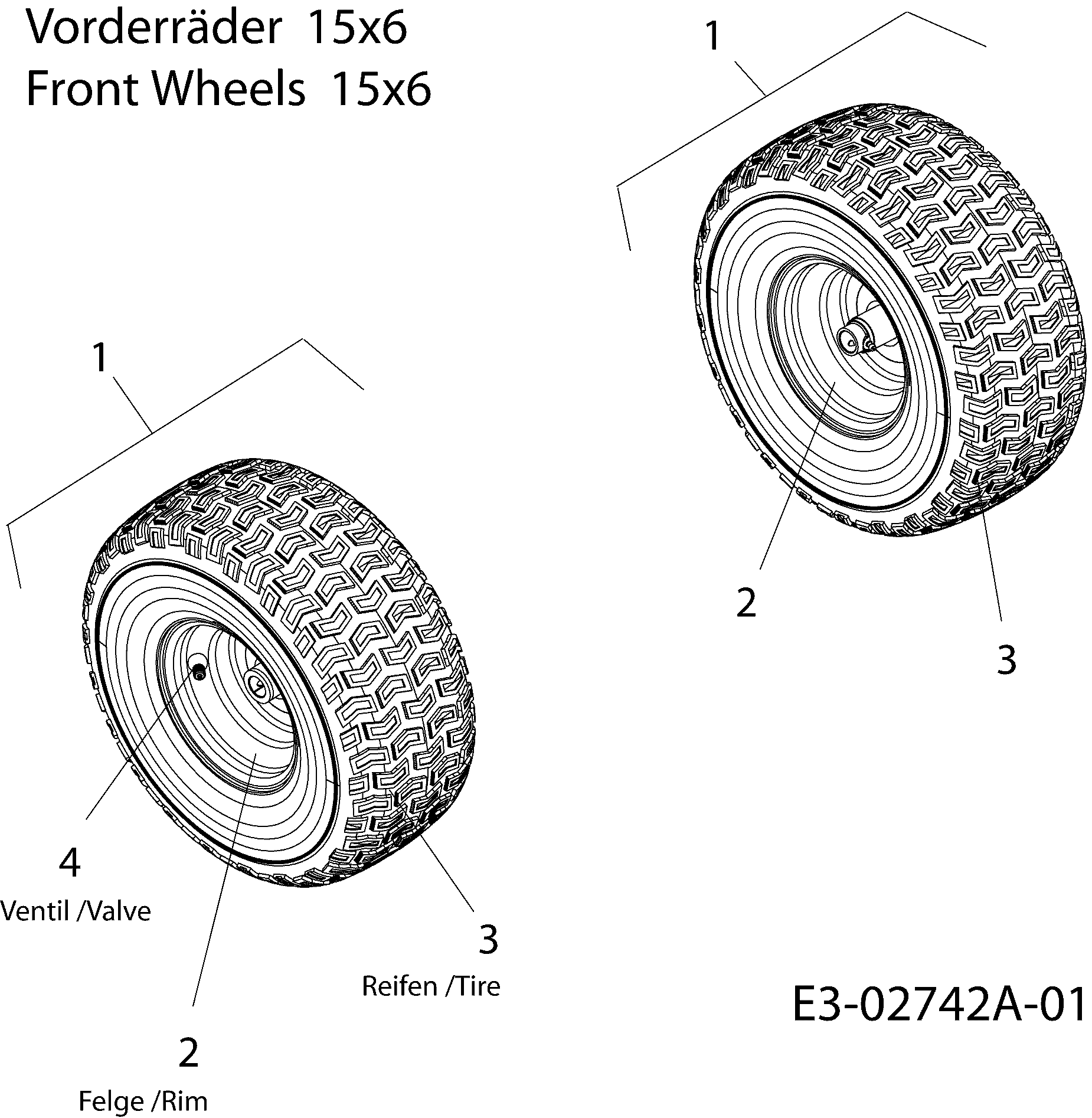

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C63404229G | Roue compl. | Non reliée | |
| 1 | C63404229G | Roue compl. | Non reliée | |
| 2 | C63404081662 | Roue | Disponible | Voir la pièce |
| 2 | C63404081662 | Roue | Disponible | Voir la pièce |
| 3 | C7341731 | Pneumatique | Disponible | Voir la pièce |
| 3 | C7341731 | Pneumatique | Disponible | Voir la pièce |
| 4 | C7340255 | Soupape | Disponible | Voir la pièce |

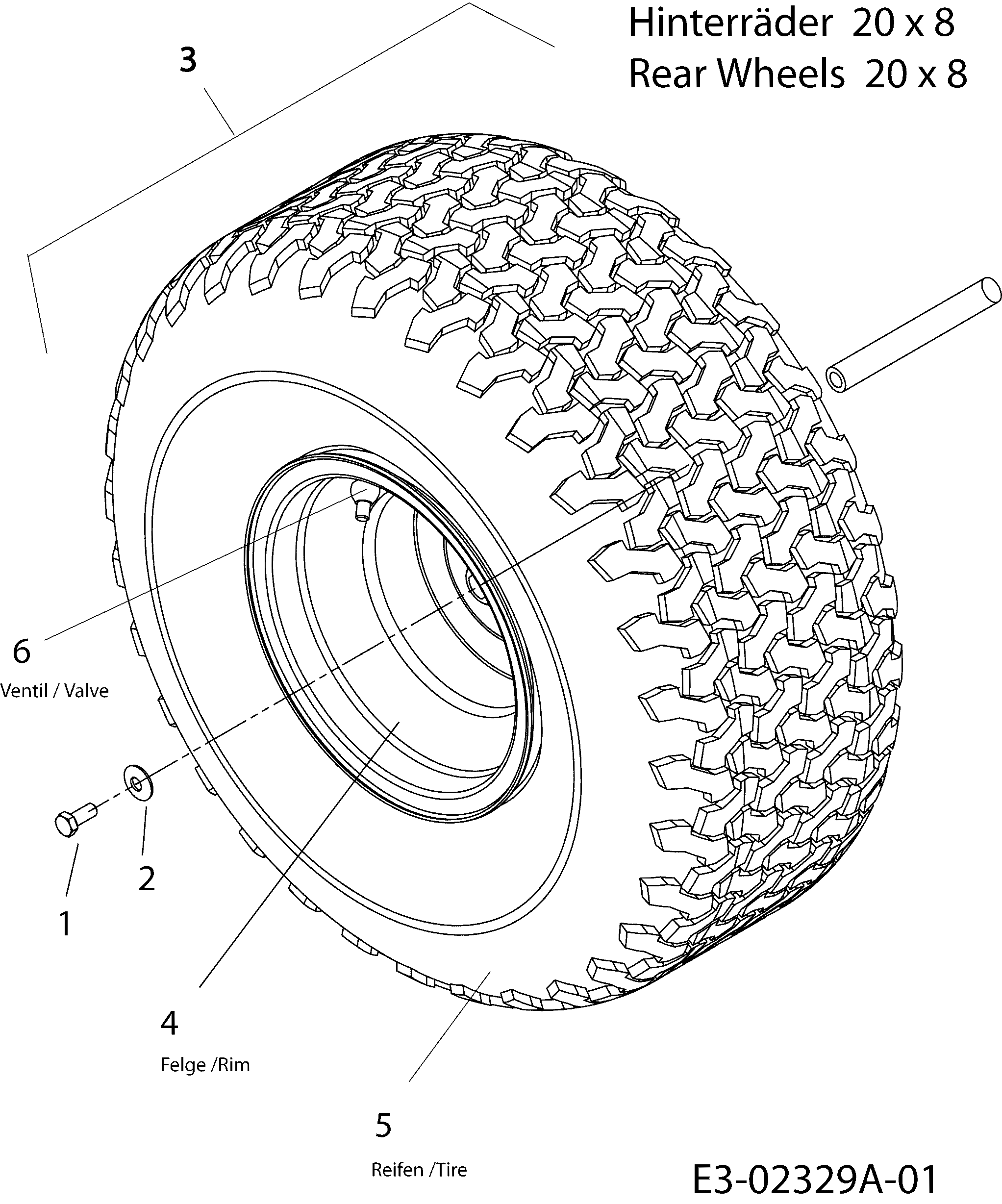

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7100627 | Vis | Disponible | Voir la pièce |
| 2 | C7360242 | Rondelle | Disponible | Voir la pièce |
| 3 | C6340104G | Roue | Disponible | Voir la pièce |
| 4 | C63404369662 | Jante | Disponible | Voir la pièce |
| 5 | C7341730 | Bandage | Disponible | Voir la pièce |
| 6 | C7340255 | Soupape | Disponible | Voir la pièce |

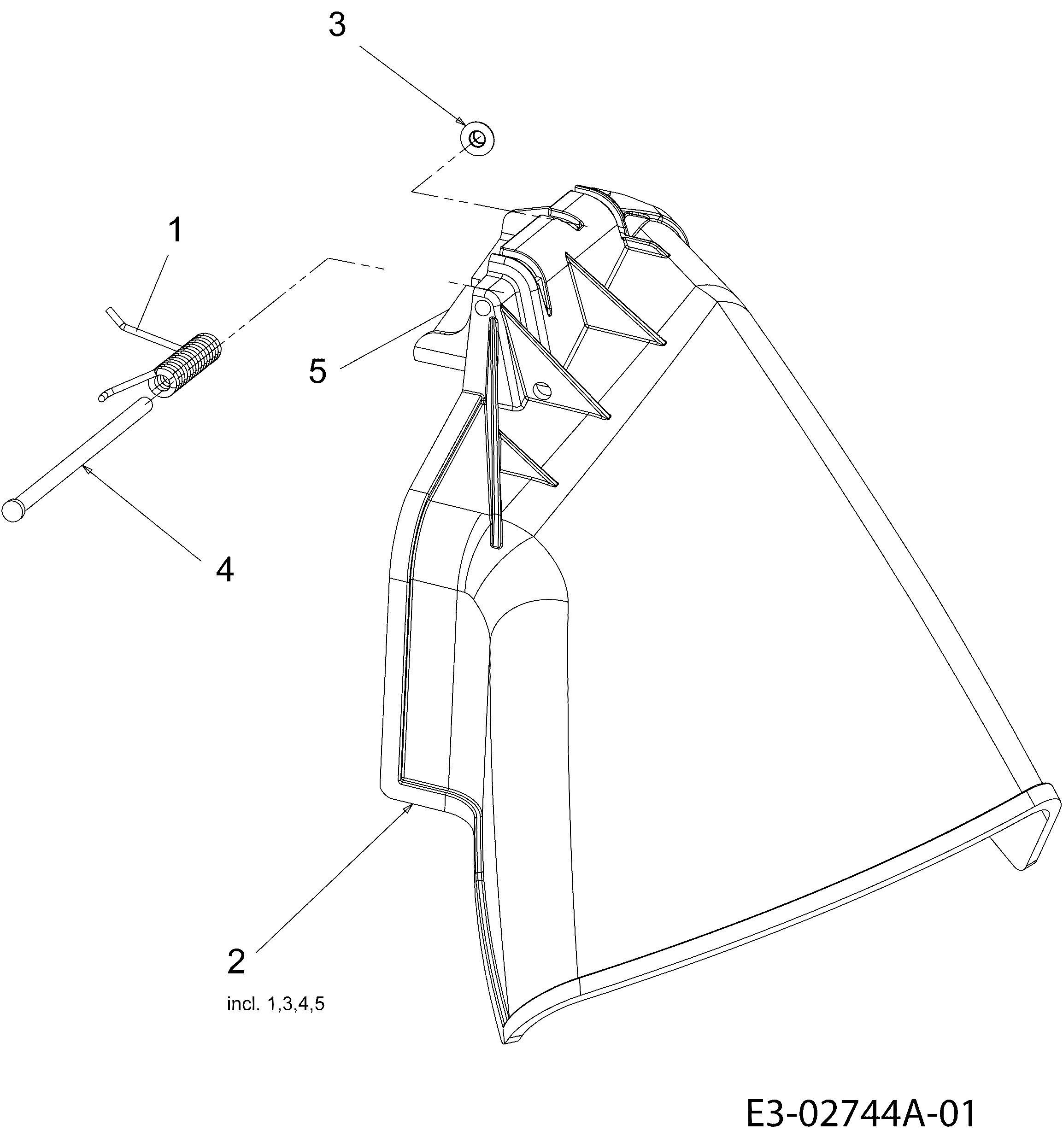

Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | C7320602A | Ressort | Disponible | Voir la pièce |
| 2 | C63105229 | Deflecteur | Non reliée | |
| 3 | C7260106 | Ecrou | Disponible | Voir la pièce |
| 4 | C7110792 | Pivot | Disponible | Voir la pièce |
| 5 | C7031693A | Support | Disponible | Voir la pièce |
