Vue Éclatée GS 44 (Euro 0)
Retrouvez les pièces détachées, références et repères disponibles pour GS 44 (Euro 0).
Pièces de la vue éclatée

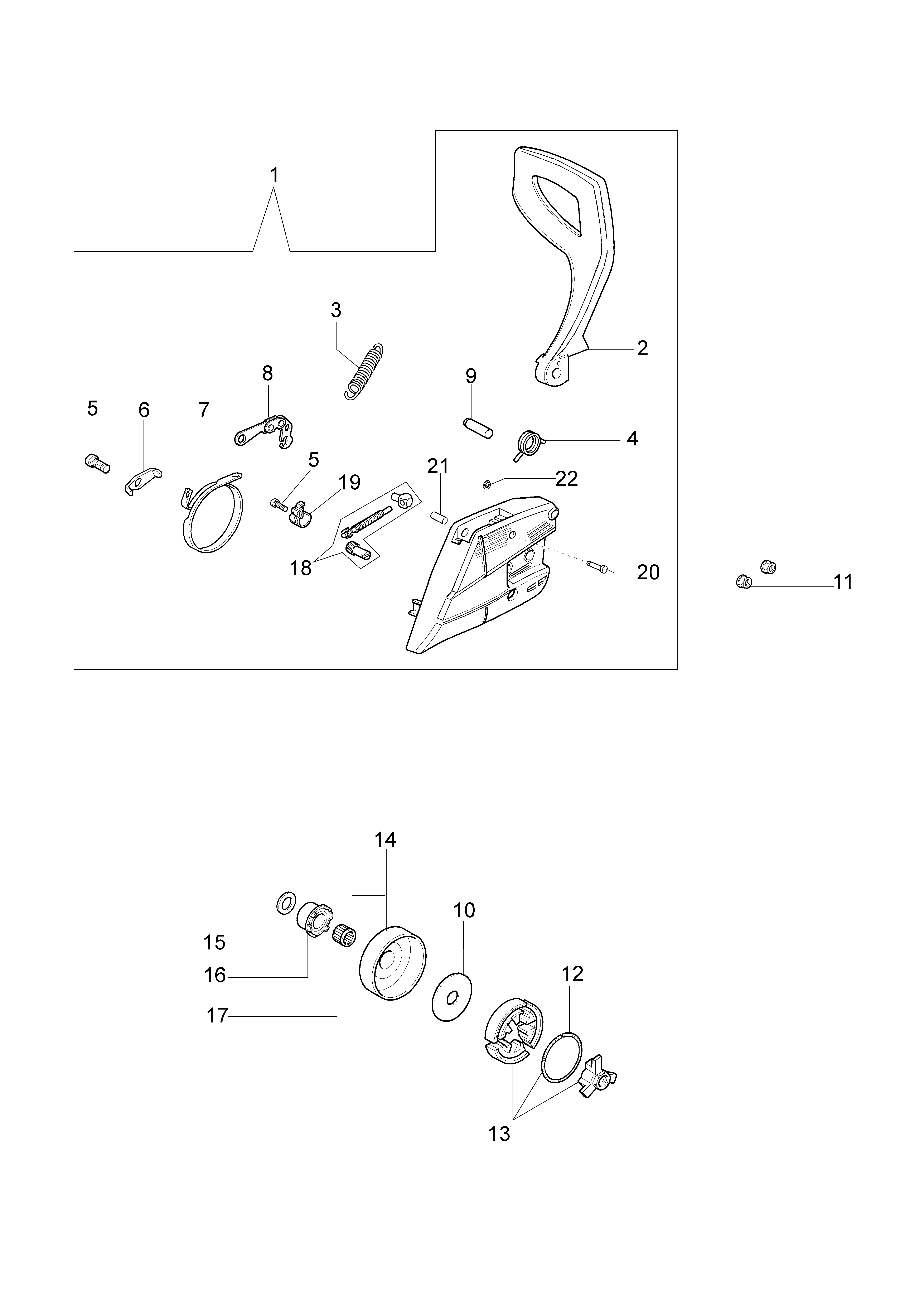

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50170039R | Carter chaine complet | Disponible | Voir la pièce |
| 2 | 50170040R | Protection | Disponible | Voir la pièce |
| 3 | 095000219AR | Ressort | Disponible | Voir la pièce |
| 4 | 50010088AR | Ressort | Disponible | Voir la pièce |
| 5 | 3960070AR | Vis | Disponible | Voir la pièce |
| 5 | 3960070AR | Vis | Disponible | Voir la pièce |
| 6 | 50050125R | Bride | Disponible | Voir la pièce |
| 7 | 50050039R | Bande de frein | Non reliée | |
| 8 | 097000146 | Levier | Disponible | Voir la pièce |
| 9 | 50050064R | Pivot | Disponible | Voir la pièce |
| 10 | 004000352R | Rondelle | Disponible | Voir la pièce |
| 11 | 50010148R | Ecrou | Disponible | Voir la pièce |
| 12 | 094500029AR | Ressort | Non reliée | |
| 13 | 094000129AR | Embrayage | Disponible | Voir la pièce |
| 14 | 50060033A | Kit pignon .325 | Non reliée | |
| 15 | 004400285R | Rondelle | Non reliée | |
| 16 | 50060008R | Vis sans fin .325 | Disponible | Voir la pièce |
| 17 | 50030372R | Cage a rouleaux | Non reliée | |
| 18 | 50162017A | Kit vis tension | Disponible | Voir la pièce |
| 19 | 50170044R | Couvercle | Disponible | Voir la pièce |
| 20 | 097000106R | Goupille | Disponible | Voir la pièce |
| 21 | 50050066R | Goupille | Non reliée | |
| 22 | 3026003R | Bague | Disponible | Voir la pièce |
Pièces de la vue éclatée

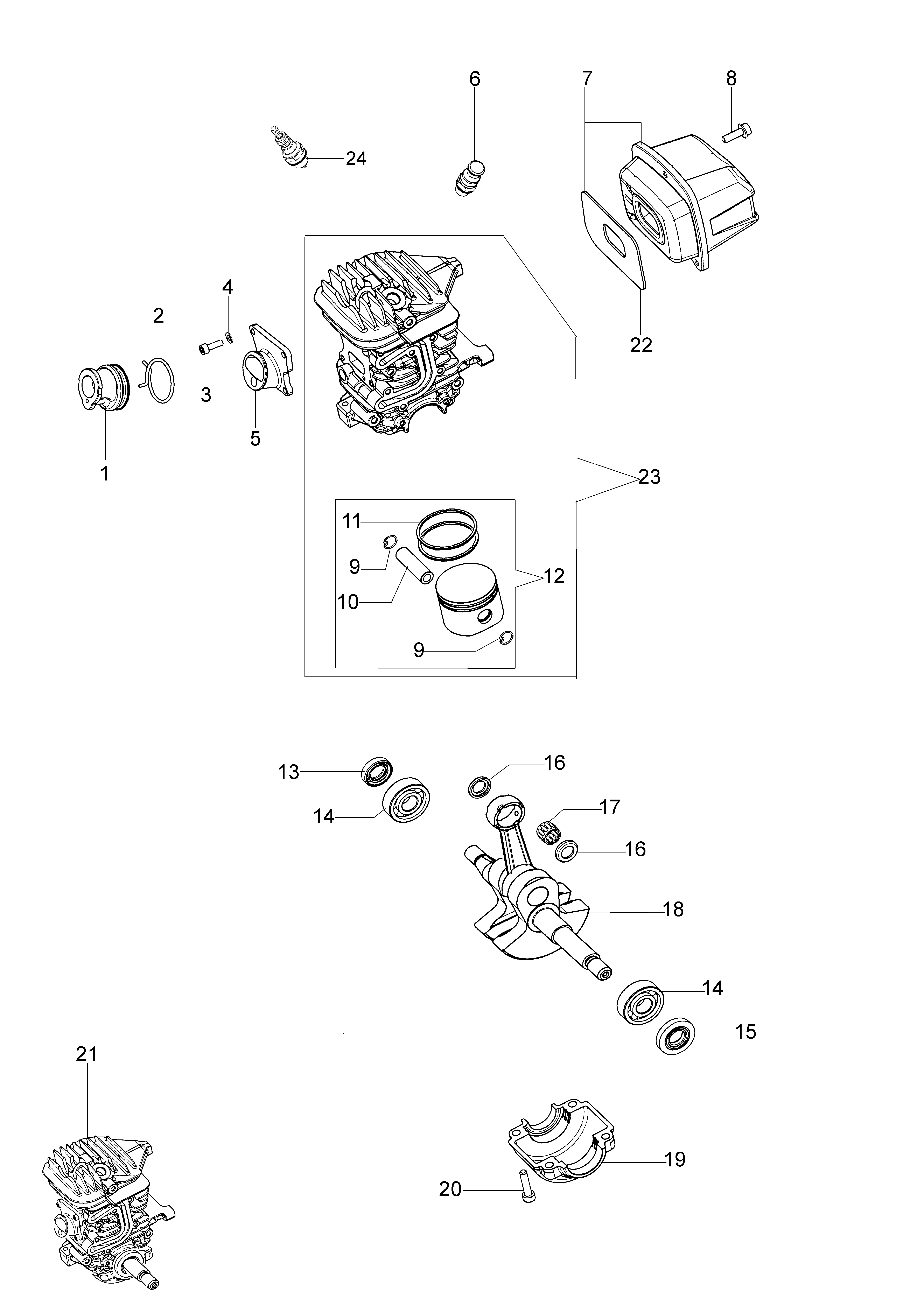

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50050010R | Collecteur | Disponible | Voir la pièce |
| 2 | 094600103R | Bande | Non reliée | |
| 3 | 3891010R | Vis | Disponible | Voir la pièce |
| 4 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 5 | 50230060R | Flasque | Disponible | Voir la pièce |
| 6 | 50230012R | Decompresseur | Disponible | Voir la pièce |
| 7 | 50170027R | Pot | Disponible | Voir la pièce |
| 8 | 3860117R | Vis | Disponible | Voir la pièce |
| 9 | 004900061R | Bague | Disponible | Voir la pièce |
| 9 | 004900061R | Bague | Disponible | Voir la pièce |
| 10 | 50230011R | Axe piston | Disponible | Voir la pièce |
| 11 | 50070128R | Segment Ø42 | Disponible | Voir la pièce |
| 12 | 50232010 | Piston complet Ø42 | Disponible | Voir la pièce |
| 13 | 50272004R | Bague | Disponible | Voir la pièce |
| 14 | 094000006R | Roulement | Disponible | Voir la pièce |
| 14 | 094000006R | Roulement | Disponible | Voir la pièce |
| 15 | 3050024AR | Bague | Disponible | Voir la pièce |
| 16 | 50110043AR | Entretoise | Disponible | Voir la pièce |
| 16 | 50110043AR | Entretoise | Disponible | Voir la pièce |
| 17 | 50110044R | Roulement | Disponible | Voir la pièce |
| 18 | 50230082R | Vilebrequin | Disponible | Voir la pièce |
| 19 | 50050016CR | Couvercle | Non reliée | |
| 20 | 3801051R | Vis | Disponible | Voir la pièce |
| 21 | 50232020AR | Short block | Disponible | Voir la pièce |
| 22 | 50170031R | Joint | Disponible | Voir la pièce |
| 23 | 50232023 | Cylindre compl. Ø42 | Disponible | Voir la pièce |
| 24 | 3055120R | Bougie | Non reliée |
Pièces de la vue éclatée

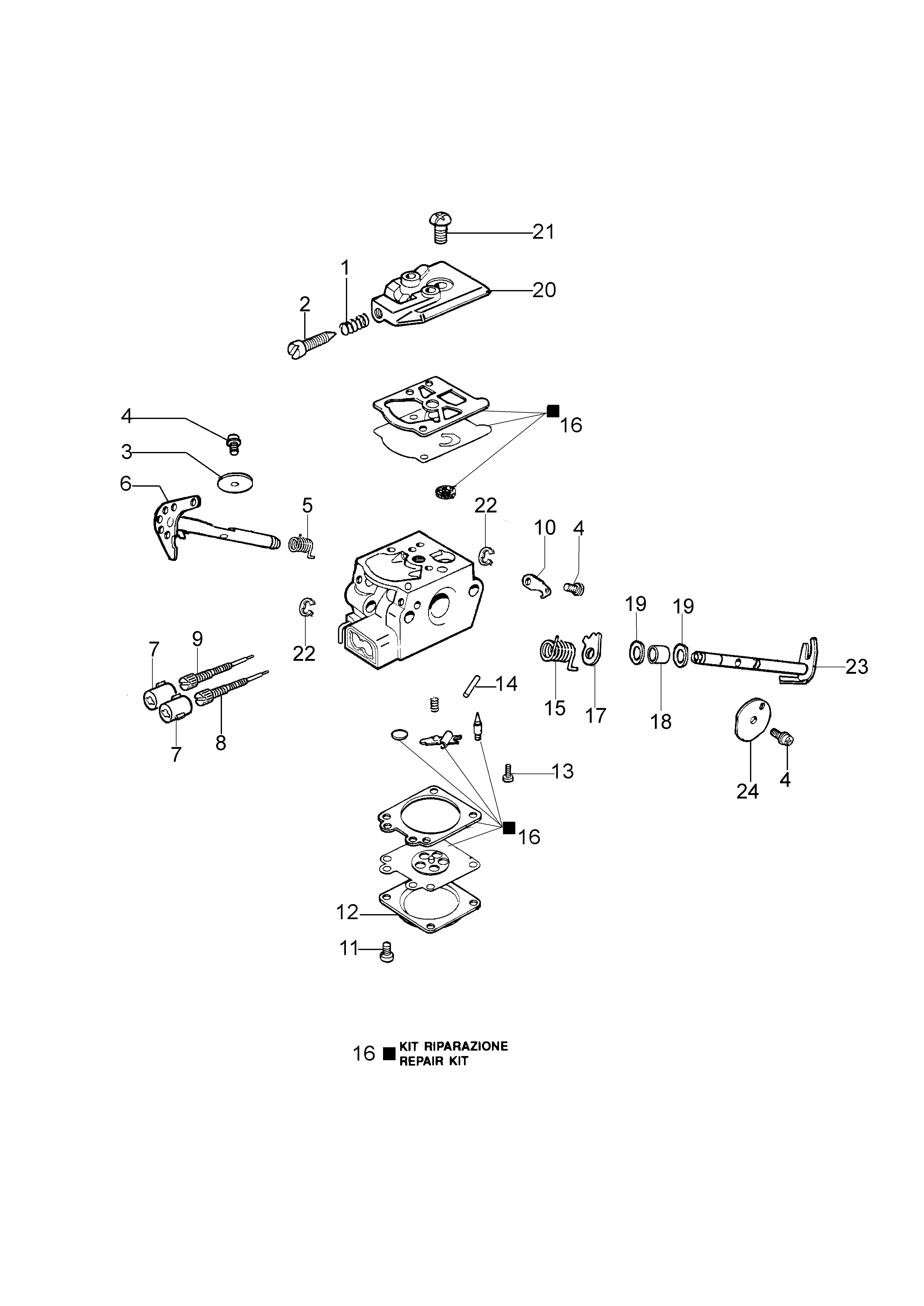

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 094600148 | Ressort | Disponible | Voir la pièce |
| 2 | 074000240 | Vis de reglage | Disponible | Voir la pièce |
| 3 | 095000141 | Papillon | Disponible | Voir la pièce |
| 4 | 50010141 | Vis | Disponible | Voir la pièce |
| 4 | 50010141 | Vis | Disponible | Voir la pièce |
| 4 | 50010141 | Vis | Disponible | Voir la pièce |
| 5 | 094600208 | Ressort | Disponible | Voir la pièce |
| 6 | 2318753 | Arbre | Disponible | Voir la pièce |
| 7 | 2318867R | Caps-lock | Disponible | Voir la pièce |
| 7 | 2318867R | Caps-lock | Disponible | Voir la pièce |
| 8 | 2318837 | Vis H | Disponible | Voir la pièce |
| 9 | 2318893 | Vis L | Disponible | Voir la pièce |
| 10 | 2318743 | Levier accelerateur | Disponible | Voir la pièce |
| 11 | 035000162 | Vis | Disponible | Voir la pièce |
| 12 | 2318191 | Couvercle | Disponible | Voir la pièce |
| 13 | 003300202 | Vis | Disponible | Voir la pièce |
| 14 | 003300201 | Axe | Disponible | Voir la pièce |
| 15 | 50050115 | Ressort | Disponible | Voir la pièce |
| 16 | 2318671 | Kit réparation | Non reliée | |
| 16 | 2318671 | Kit réparation | Non reliée | |
| 16 | 2318671 | Kit réparation | Non reliée | |
| 17 | 2318742 | Levier | Disponible | Voir la pièce |
| 18 | 2318751 | Bague | Disponible | Voir la pièce |
| 19 | 50010265 | Rondelle | Disponible | Voir la pièce |
| 19 | 50010265 | Rondelle | Disponible | Voir la pièce |
| 20 | 50050107 | Couvercle | Disponible | Voir la pièce |
| 21 | 003300197 | Vis | Disponible | Voir la pièce |
| 22 | 095000164 | Bague | Disponible | Voir la pièce |
| 22 | 095000164 | Bague | Disponible | Voir la pièce |
| 23 | 2318764 | Arbre | Disponible | Voir la pièce |
| 24 | 094600140 | Papillon | Disponible | Voir la pièce |
Pièces de la vue éclatée

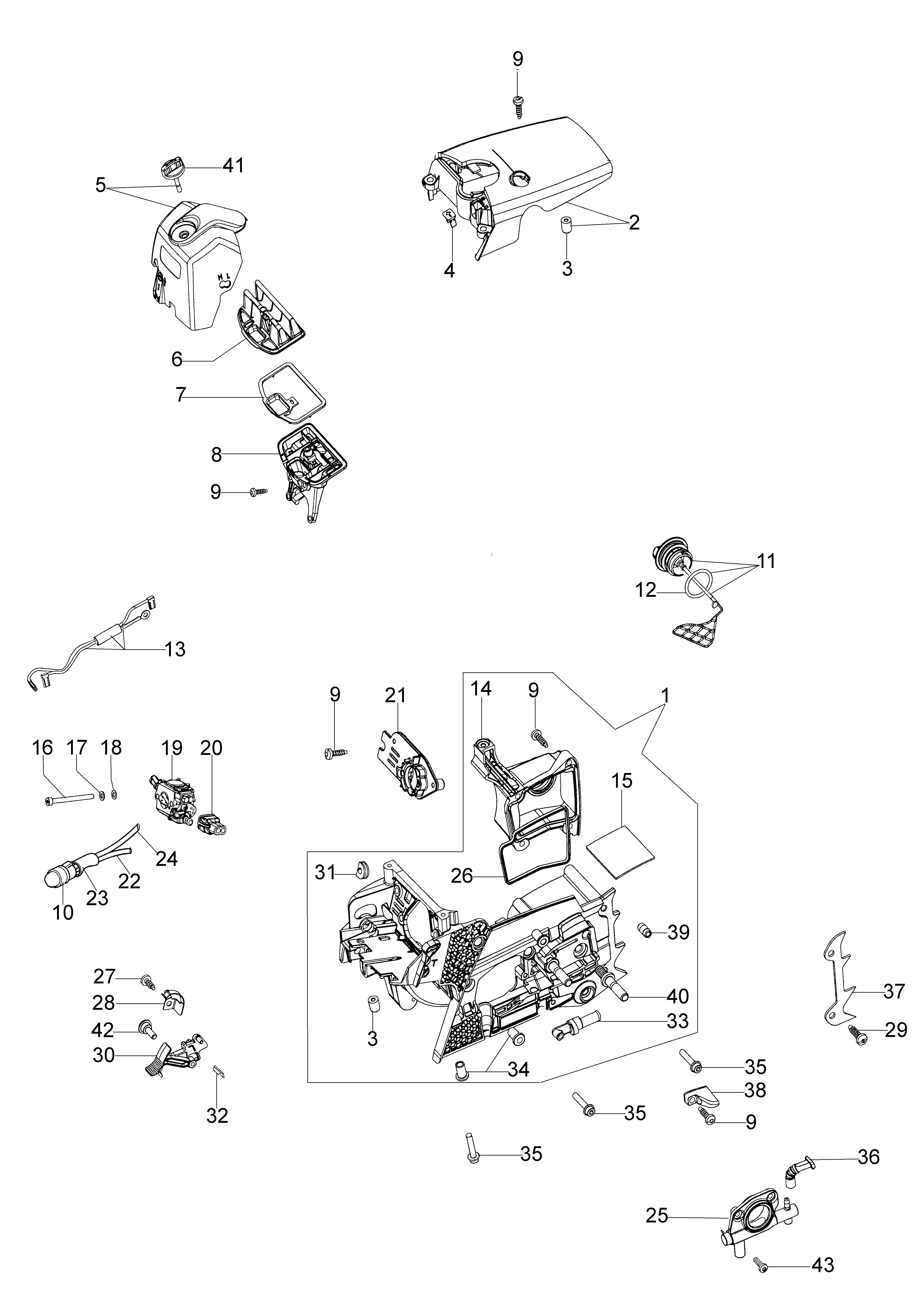

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50232016AR | Carter moteur | Disponible | Voir la pièce |
| 2 | 50232006AR | Couvercle | Disponible | Voir la pièce |
| 3 | 50070126R | Entretoise | Disponible | Voir la pièce |
| 3 | 50070126R | Entretoise | Disponible | Voir la pièce |
| 4 | 50170032R | Deflecteur (été/hiver) | Disponible | Voir la pièce |
| 5 | 50232008 | Couvercle filtre aire | Disponible | Voir la pièce |
| 6 | 50230036R | Filtre aire | Disponible | Voir la pièce |
| 7 | 50230038R | Joint | Disponible | Voir la pièce |
| 8 | 50230068R | Support filtre | Disponible | Voir la pièce |
| 9 | 3960115R | Vis | Disponible | Voir la pièce |
| 9 | 3960115R | Vis | Disponible | Voir la pièce |
| 9 | 3960115R | Vis | Disponible | Voir la pièce |
| 9 | 3960115R | Vis | Disponible | Voir la pièce |
| 9 | 3960115R | Vis | Disponible | Voir la pièce |
| 10 | 2318817R | Air purge | Non reliée | |
| 11 | 50230302BR | Bouchon | Disponible | Voir la pièce |
| 12 | 3049047R | Bague or | Disponible | Voir la pièce |
| 13 | 50170090R | Cable | Disponible | Voir la pièce |
| 14 | 50230009R | Couvercle | Disponible | Voir la pièce |
| 15 | 50170033R | Protection | Disponible | Voir la pièce |
| 16 | 3891066R | Vis | Disponible | Voir la pièce |
| 17 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 18 | 3833073R | Rondelle | Disponible | Voir la pièce |
| 19 | 2318755ER | Carburateur WT-780G | Non reliée | |
| 20 | 50170150R | Guide vis | Disponible | Voir la pièce |
| 21 | 50230061AR | Support | Disponible | Voir la pièce |
| 22 | 50170321R | Tuyau | Disponible | Voir la pièce |
| 23 | 50170121R | Gaine | Disponible | Voir la pièce |
| 24 | 50170322R | Tuyau | Disponible | Voir la pièce |
| 25 | 50170051BR | Pompe huile | Disponible | Voir la pièce |
| 26 | 50210004R | Joint | Disponible | Voir la pièce |
| 27 | 3960070AR | Vis | Disponible | Voir la pièce |
| 28 | 50170061R | Ressort | Disponible | Voir la pièce |
| 29 | 3960099R | Vis | Disponible | Voir la pièce |
| 30 | 50170060AR | Levier | Disponible | Voir la pièce |
| 31 | 005000347AR | Passe-cable | Disponible | Voir la pièce |
| 32 | 50170062R | Bride | Disponible | Voir la pièce |
| 33 | 50170149R | Filtre huile | Disponible | Voir la pièce |
| 34 | 50050067R | Entretoise | Disponible | Voir la pièce |
| 35 | 3860099R | Vis | Disponible | Voir la pièce |
| 35 | 3860099R | Vis | Disponible | Voir la pièce |
| 35 | 3860099R | Vis | Disponible | Voir la pièce |
| 36 | 50050049R | Tuyau | Non reliée | |
| 37 | 50210002R | Griffe | Disponible | Voir la pièce |
| 38 | 094600369R | Protection | Disponible | Voir la pièce |
| 39 | 097000229R | Soupape | Disponible | Voir la pièce |
| 40 | 50050052R | Goujon | Non reliée | |
| 41 | 50210034R | Pommeau | Disponible | Voir la pièce |
| 42 | 50160024 | Vis | Disponible | Voir la pièce |
| 43 | 3960074R | Vis | Non reliée |
Pièces de la vue éclatée

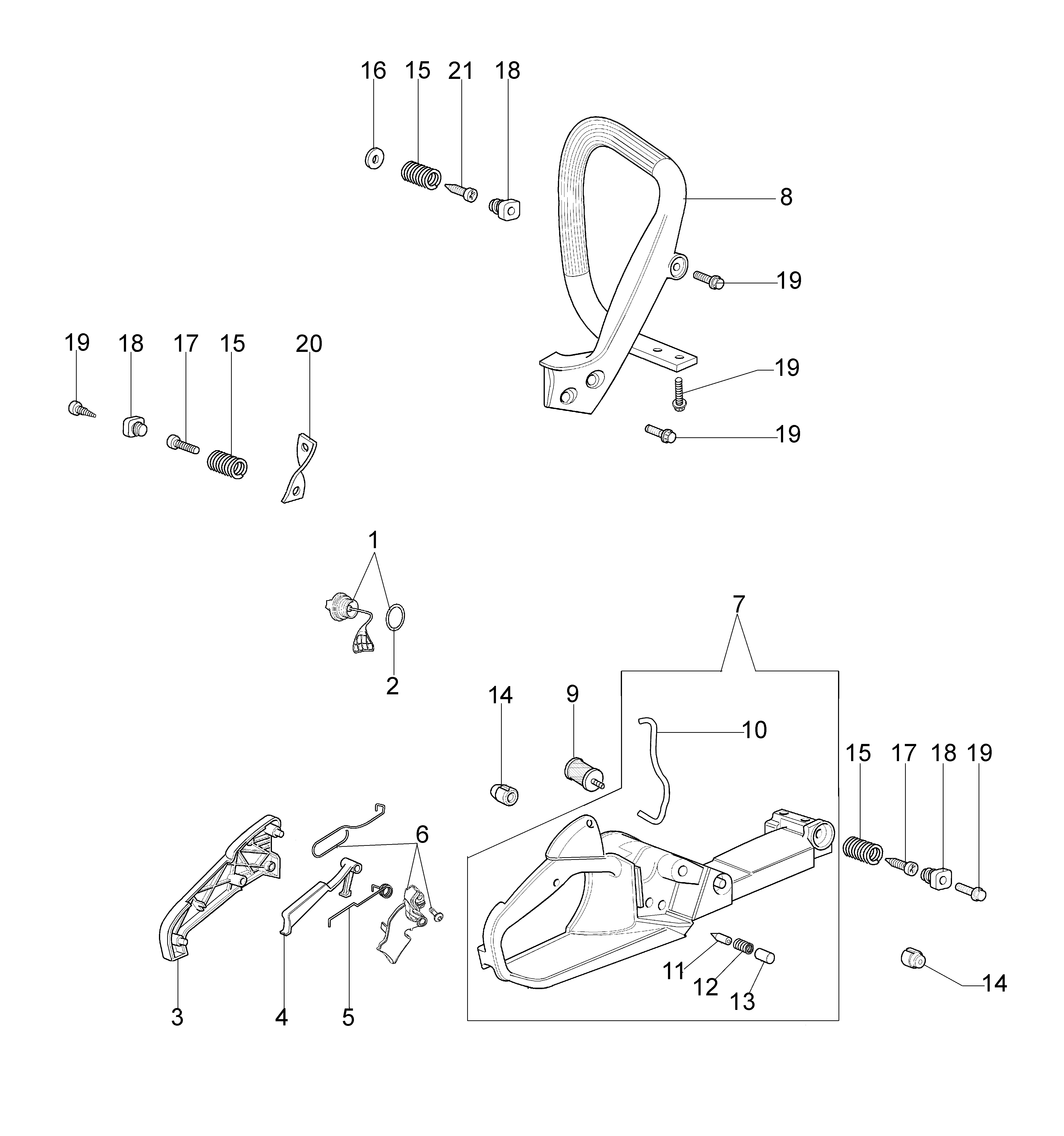

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50230302BR | Bouchon | Disponible | Voir la pièce |
| 2 | 3049047R | Bague or | Disponible | Voir la pièce |
| 3 | 50170024R | Couvercle | Disponible | Voir la pièce |
| 4 | 50050046AR | Levier | Disponible | Voir la pièce |
| 5 | 097000028R | Ressort | Disponible | Voir la pièce |
| 6 | 50170248A | Kit accelerateur | Disponible | Voir la pièce |
| 7 | 50172007AR | Reservoir | Non reliée | |
| 8 | 50170026R | Poignee | Disponible | Voir la pièce |
| 9 | 61370639R | Filtre mix | Disponible | Voir la pièce |
| 10 | 3073015AR | Tuyau | Disponible | Voir la pièce |
| 11 | 094500577AR | Soupape | Disponible | Voir la pièce |
| 12 | 094500575R | Ressort | Disponible | Voir la pièce |
| 13 | 50050071R | Soupape | Disponible | Voir la pièce |
| 14 | 50010061R | Amortisseur | Non reliée | |
| 14 | 50010061R | Amortisseur | Non reliée | |
| 15 | 50050047AR | Ressort | Non reliée | |
| 15 | 50050047AR | Ressort | Non reliée | |
| 15 | 50050047AR | Ressort | Non reliée | |
| 16 | 3918010R | Rondelle | Disponible | Voir la pièce |
| 17 | 3960115R | Vis | Disponible | Voir la pièce |
| 17 | 3960115R | Vis | Disponible | Voir la pièce |
| 18 | 50170034R | Support | Disponible | Voir la pièce |
| 18 | 50170034R | Support | Disponible | Voir la pièce |
| 18 | 50170034R | Support | Disponible | Voir la pièce |
| 19 | 3960099R | Vis | Disponible | Voir la pièce |
| 19 | 3960099R | Vis | Disponible | Voir la pièce |
| 19 | 3960099R | Vis | Disponible | Voir la pièce |
| 19 | 3960099R | Vis | Disponible | Voir la pièce |
| 19 | 3960099R | Vis | Disponible | Voir la pièce |
| 20 | 50050123BR | Bande | Non reliée | |
| 21 | 3960073R | Vis | Disponible | Voir la pièce |
Pièces de la vue éclatée

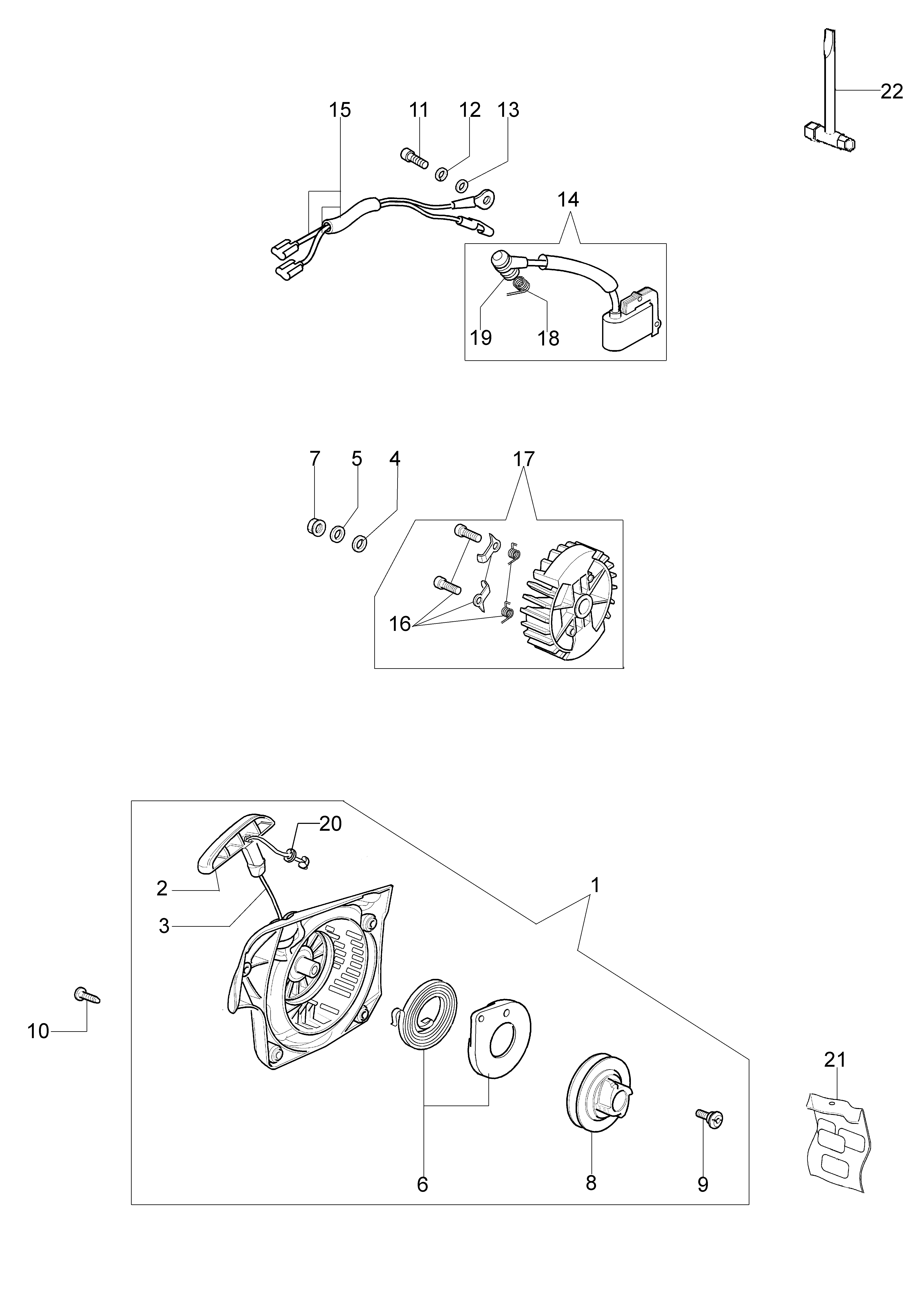

| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 50230019R | Demarrage complet | Disponible | Voir la pièce |
| 2 | 50170017R | Poignée de démarrage | Disponible | Voir la pièce |
| 3 | 50070123R | Cordelette | Disponible | Voir la pièce |
| 4 | 3916009R | Rondelle | Disponible | Voir la pièce |
| 5 | 3833080R | Rondelle | Disponible | Voir la pièce |
| 6 | 50050073R | Ressort | Disponible | Voir la pièce |
| 7 | 004000142R | Ecrou | Disponible | Voir la pièce |
| 8 | 50230045R | Poulie | Disponible | Voir la pièce |
| 9 | 50160024 | Vis | Disponible | Voir la pièce |
| 10 | 3960115R | Vis | Disponible | Voir la pièce |
| 11 | 3960075R | Vis | Disponible | Voir la pièce |
| 12 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 13 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 14 | 2501020R | Bobine | Disponible | Voir la pièce |
| 15 | 50170090R | Cable | Disponible | Voir la pièce |
| 16 | 50072029 | Flasque | Non reliée | |
| 17 | 50180111AR | Jeu volant | Disponible | Voir la pièce |
| 18 | 50050127R | Ressort | Non reliée | |
| 19 | 50050126R | Capot de bougie | Non reliée | |
| 20 | 006000829R | Rondelle | Disponible | Voir la pièce |
| 21 | 50232013 | Kit etiquettes | Disponible | Voir la pièce |
| 22 | 2304017R | Cle 13x16 | Non reliée |
