Vue Éclatée WP 300 (Euro 2)
Retrouvez les pièces détachées, références et repères disponibles pour WP 300 (Euro 2).
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

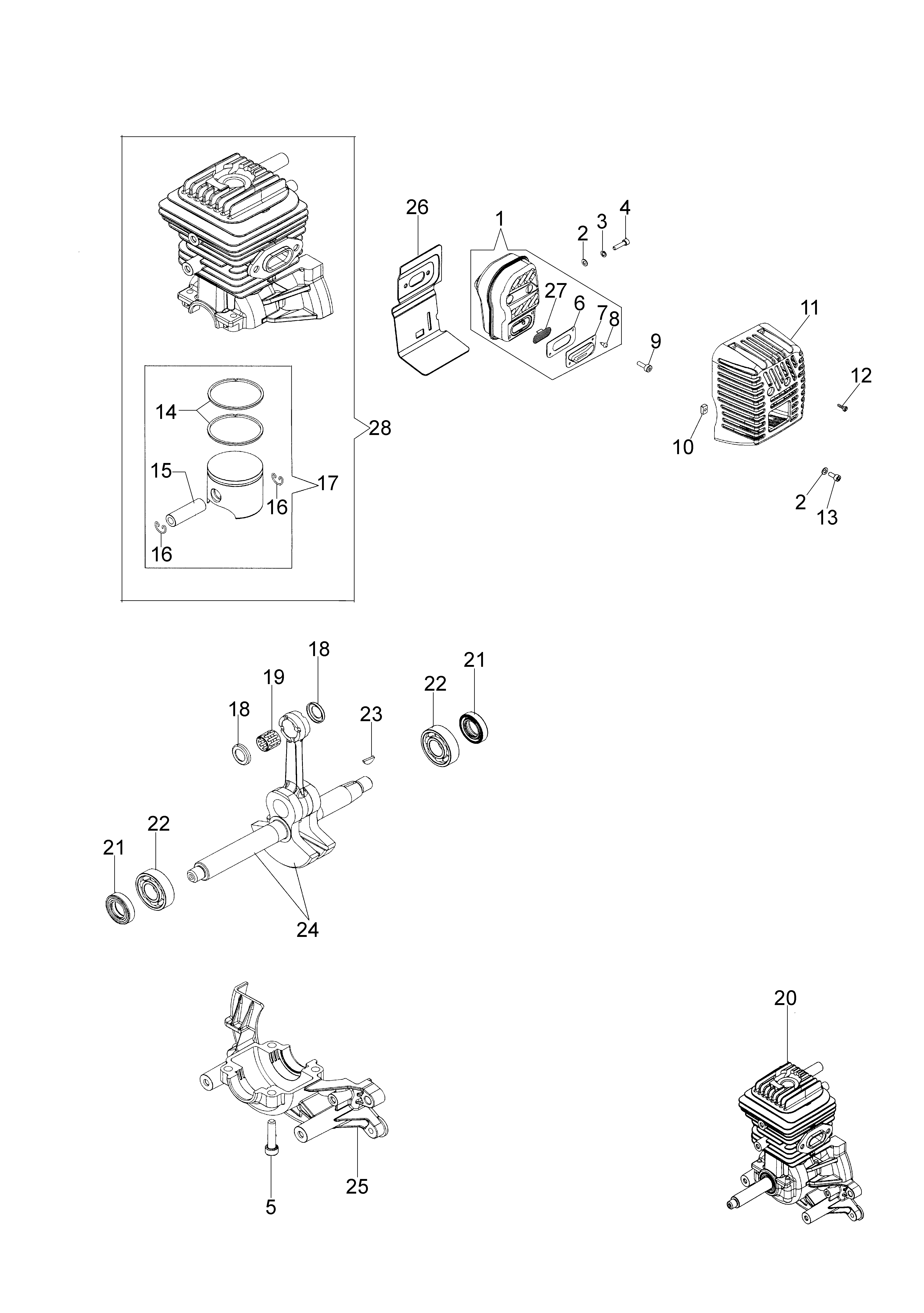

| 1 | 55020084CR | Pot | Disponible | Voir la pièce |
| 2 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 2 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 3 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 4 | 3801013R | Vis | Disponible | Voir la pièce |
| 5 | 3801051R | Vis | Disponible | Voir la pièce |
| 6 | 56550159R | Joint | Disponible | Voir la pièce |
| 7 | 56560087R | Deflecteur | Disponible | Voir la pièce |
| 8 | 012000028 | Vis | Disponible | Voir la pièce |
| 9 | 3801068R | Vis | Disponible | Voir la pièce |
| 10 | 55020106R | Bride | Disponible | Voir la pièce |
| 11 | 55020054R | Couvre-pot | Disponible | Voir la pièce |
| 12 | 3960142R | Vis | Disponible | Voir la pièce |
| 13 | 3801009R | Vis | Non reliée | |
| 14 | 61050046R | Segment | Non reliée | |
| 15 | 072700045R | Axe piston | Disponible | Voir la pièce |
| 16 | 093000167R | Bague | Disponible | Voir la pièce |
| 16 | 093000167R | Bague | Disponible | Voir la pièce |
| 17 | 56552011A | Piston complet | Disponible | Voir la pièce |
| 18 | 074000267AR | Entretoise | Disponible | Voir la pièce |
| 18 | 074000267AR | Entretoise | Disponible | Voir la pièce |
| 19 | 072700046R | Roulement | Disponible | Voir la pièce |
| 20 | 55022022R | Short block | Non reliée | |
| 21 | 50272004R | Bague | Disponible | Voir la pièce |
| 21 | 50272004R | Bague | Disponible | Voir la pièce |
| 22 | 3034009R | Roulement | Disponible | Voir la pièce |
| 22 | 3034009R | Roulement | Disponible | Voir la pièce |
| 23 | 4098232R | Clavette | Disponible | Voir la pièce |
| 24 | 55020001R | Vilebrequin | Disponible | Voir la pièce |
| 25 | 61240047AR | Carter moteur | Disponible | Voir la pièce |
| 26 | 55020036R | Deflecteur | Disponible | Voir la pièce |
| 27 | 56550143R | Cache-flamme | Disponible | Voir la pièce |
| 28 | 56552012B | Cylindre compl. | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

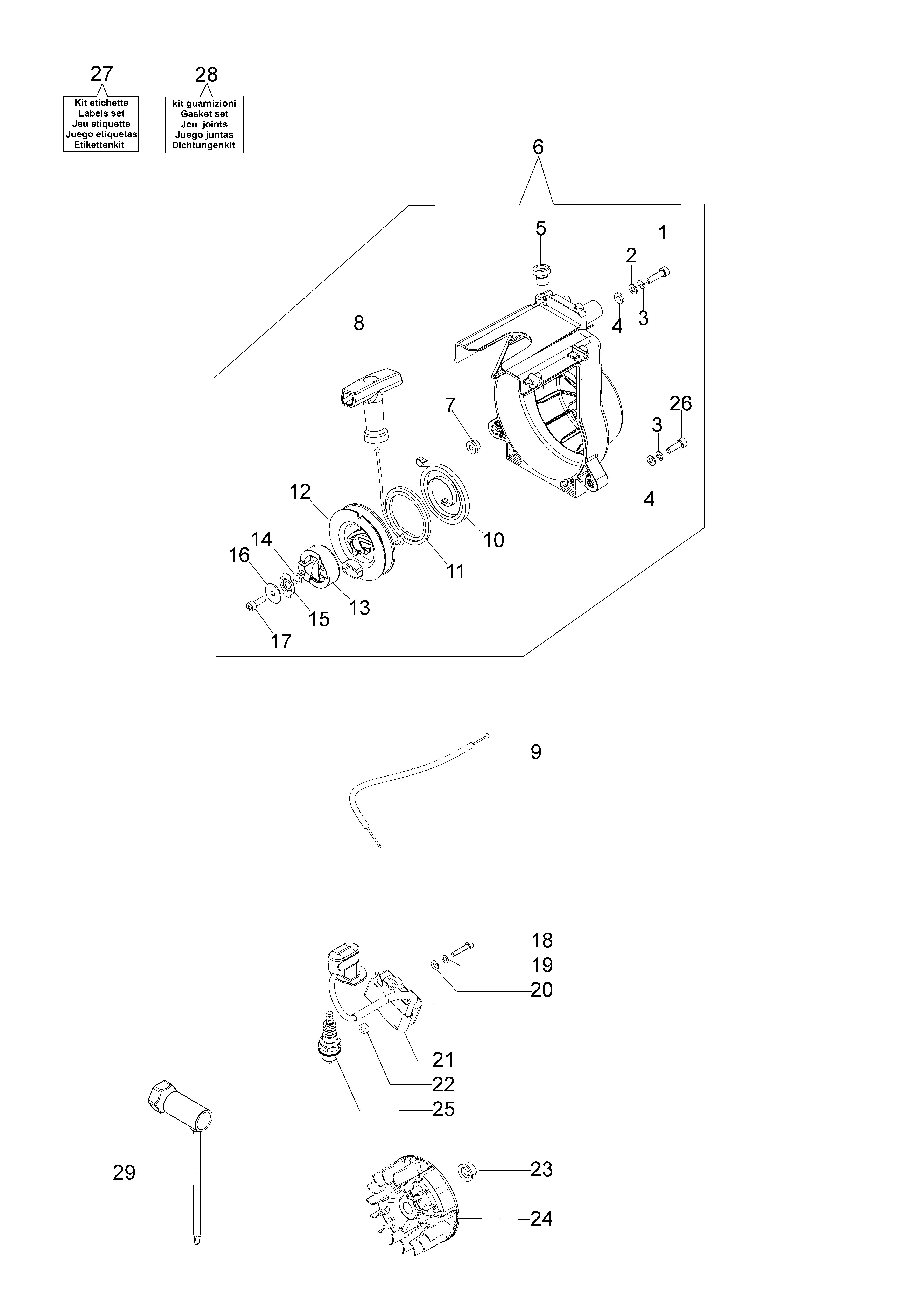

| 1 | 3801013R | Vis | Disponible | Voir la pièce |
| 2 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 3 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 3 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 4 | - | N | Non reliée | |
| 4 | - | N | Non reliée | |
| 5 | 072700089R | Bague | Disponible | Voir la pièce |
| 6 | 55020058R | Demarrage complet | Disponible | Voir la pièce |
| 7 | 61240005R | Bague | Disponible | Voir la pièce |
| 8 | 61200015R | Poignée de démarrage | Disponible | Voir la pièce |
| 9 | 55020010R | Cable accellerateur | Disponible | Voir la pièce |
| 10 | 004000132R | Ressort | Non reliée | |
| 11 | 55020086R | Cordelette | Disponible | Voir la pièce |
| 12 | 56550022R | Poulie de démarrage | Disponible | Voir la pièce |
| 13 | 56550021R | Entretoise | Disponible | Voir la pièce |
| 14 | 3027005R | Bague | Non reliée | |
| 15 | 56520040AR | Bride | Non reliée | |
| 16 | 3918020R | Rondelle | Disponible | Voir la pièce |
| 17 | 3801010R | Goupille | Disponible | Voir la pièce |
| 18 | 3801007R | Vis | Disponible | Voir la pièce |
| 19 | 006000315R | Rondelle | Disponible | Voir la pièce |
| 20 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 21 | 56550182AR | Bobine | Disponible | Voir la pièce |
| 22 | 61170014AR | Entretoise | Disponible | Voir la pièce |
| 23 | 3980012R | Ecrou | Non reliée | |
| 24 | 61320057AR | Volant | Disponible | Voir la pièce |
| 25 | 3055118R | Bougie | Non reliée | |
| 26 | 3801011R | Vis | Disponible | Voir la pièce |
| 27 | 55022015 | Kit etiquettes | Disponible | Voir la pièce |
| 28 | 55022018 | Kit joints | Non reliée | |
| 29 | 55020099R | Kit outils | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

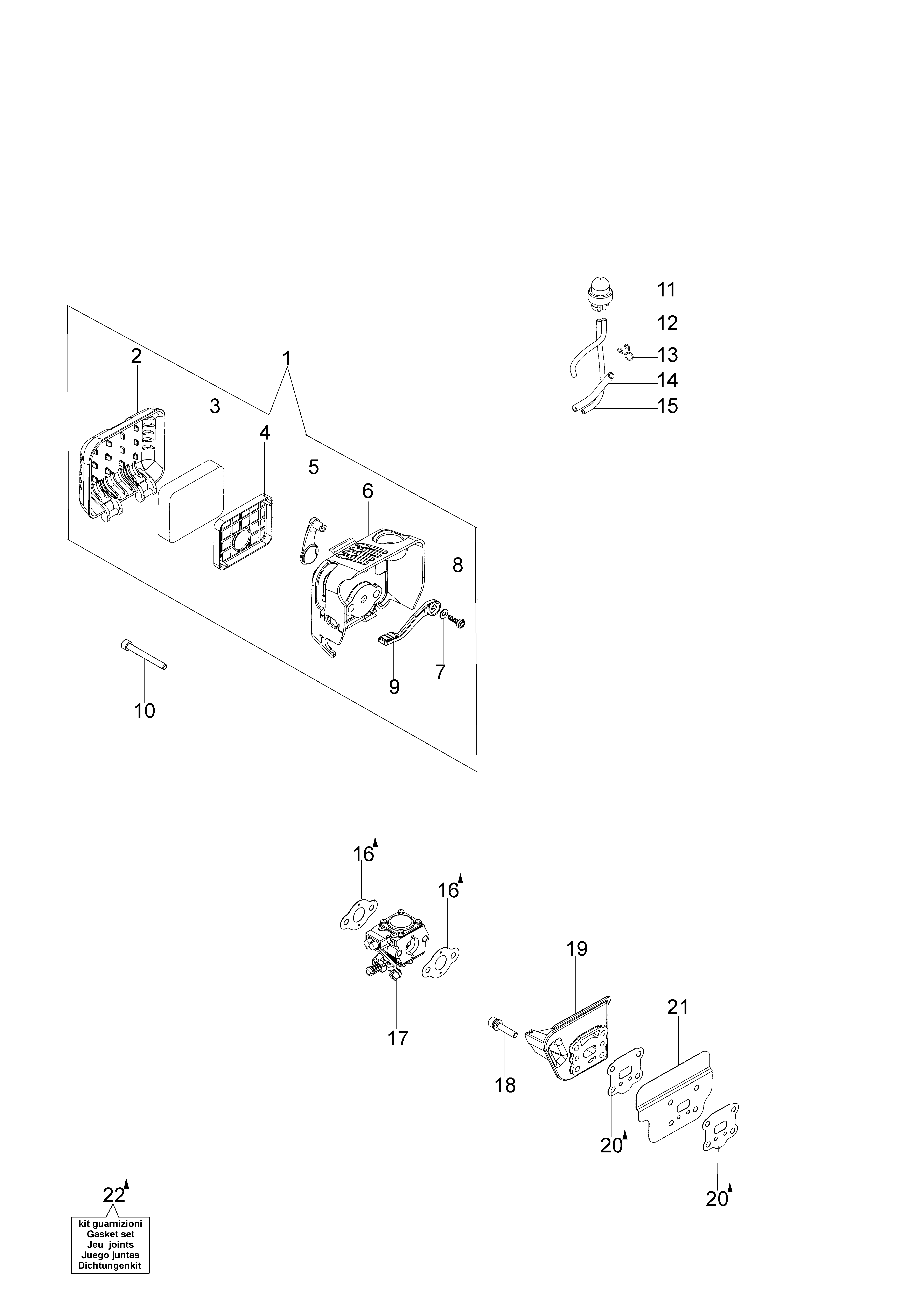

| 1 | 55020079R | Kit filtre air | Disponible | Voir la pièce |
| 2 | 55020052R | Couvercle | Disponible | Voir la pièce |
| 3 | 55020029R | Filtre aire | Disponible | Voir la pièce |
| 4 | 55020028R | Protection | Disponible | Voir la pièce |
| 5 | 55020112R | Papillon | Disponible | Voir la pièce |
| 6 | 55020051R | Support filtre | Disponible | Voir la pièce |
| 7 | 3916004R | Rondelle | Disponible | Voir la pièce |
| 8 | 3960142R | Vis | Disponible | Voir la pièce |
| 9 | 61250027R | Levier | Disponible | Voir la pièce |
| 10 | 3901014R | Vis | Disponible | Voir la pièce |
| 11 | 2318817R | Air purge | Non reliée | |
| 12 | 3073006R | Tuyau | Non reliée | |
| 13 | 4098377R | Bande | Disponible | Voir la pièce |
| 14 | 3073016AR | Tuyau | Disponible | Voir la pièce |
| 15 | 55020088R | Tuyau | Disponible | Voir la pièce |
| 16 | 61200021AR | Joint | Disponible | Voir la pièce |
| 16 | 61200021AR | Joint | Disponible | Voir la pièce |
| 17 | 2318816BR | Carburateur WT-936A | Disponible | Voir la pièce |
| 18 | 3890103R | Vis | Disponible | Voir la pièce |
| 19 | 61240009ER | Bride termique | Non reliée | |
| 20 | 56550115R | Joint | Disponible | Voir la pièce |
| 20 | 56550115R | Joint | Disponible | Voir la pièce |
| 21 | 55020048R | Joint | Disponible | Voir la pièce |
| 22 | 55022018 | Kit joints | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

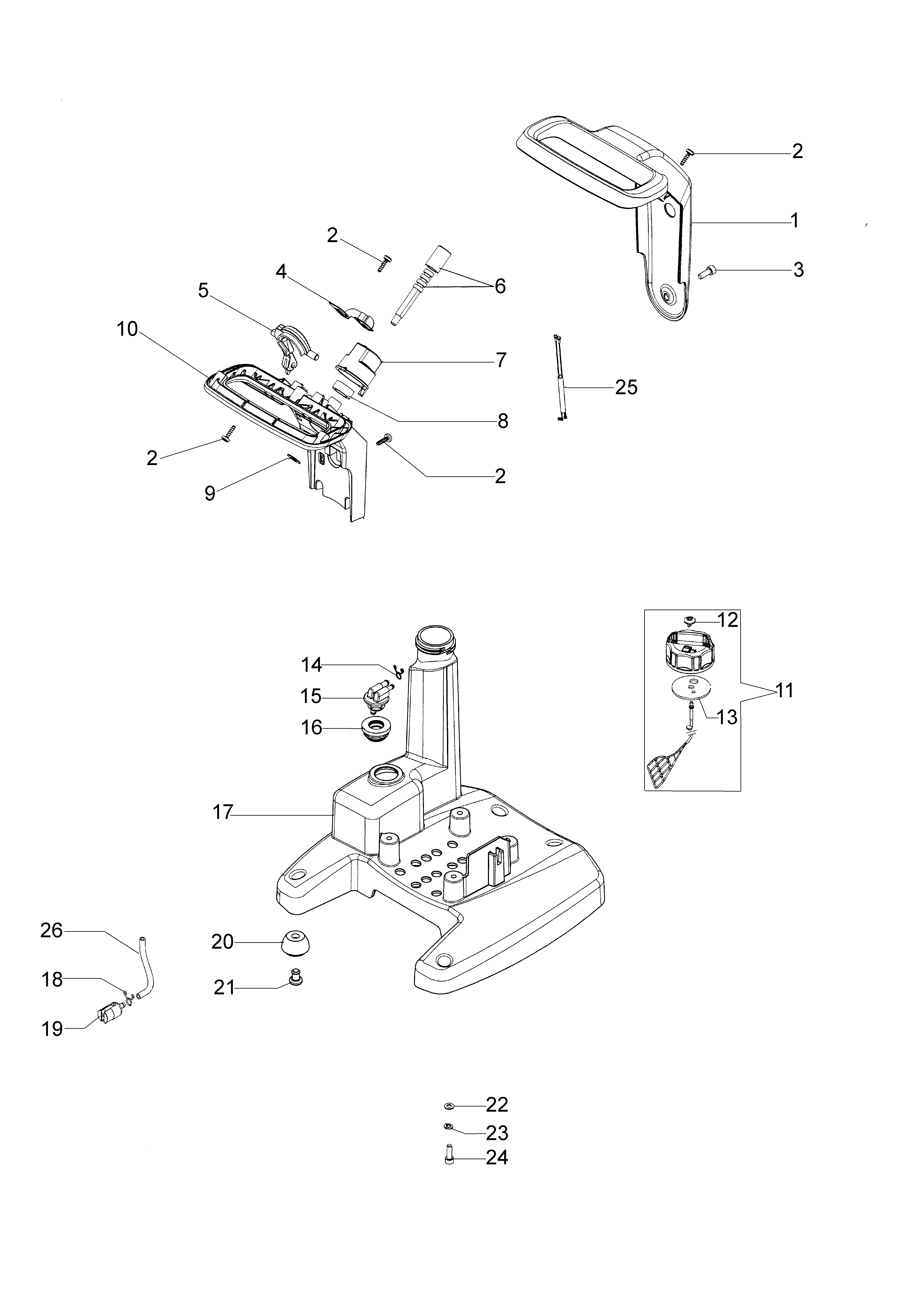

| 1 | 55020004R | Demipoignèe sup. | Disponible | Voir la pièce |
| 2 | 3960142R | Vis | Disponible | Voir la pièce |
| 2 | 3960142R | Vis | Disponible | Voir la pièce |
| 2 | 3960142R | Vis | Disponible | Voir la pièce |
| 2 | 3960142R | Vis | Disponible | Voir la pièce |
| 3 | 3801010R | Goupille | Disponible | Voir la pièce |
| 4 | 55022023 | Contact | Disponible | Voir la pièce |
| 5 | 55020005R | Accelerateur complet | Disponible | Voir la pièce |
| 6 | 55020007R | Vis | Disponible | Voir la pièce |
| 7 | 55020006R | Pommeau | Disponible | Voir la pièce |
| 8 | 55020037R | Bague | Disponible | Voir la pièce |
| 9 | 3057006R | Rondelle | Disponible | Voir la pièce |
| 10 | 55020003R | Demipoignèe inf. | Disponible | Voir la pièce |
| 11 | 55022004R | Bouchon | Disponible | Voir la pièce |
| 12 | 4098658AR | Soupape | Disponible | Voir la pièce |
| 13 | 55020108R | Joint | Disponible | Voir la pièce |
| 14 | 3059002 | Bande | Disponible | Voir la pièce |
| 15 | 4162270AR | Jeu de raccords | Disponible | Voir la pièce |
| 16 | 4162268R | Bague | Non reliée | |
| 17 | 55020081R | Reservoir | Disponible | Voir la pièce |
| 18 | 4098377R | Bande | Disponible | Voir la pièce |
| 19 | 61400322R | Filtre mix | Disponible | Voir la pièce |
| 20 | 55020062R | Amortisseur | Disponible | Voir la pièce |
| 21 | 4221012R | Pivot | Non reliée | |
| 22 | 3916005R | Rondelle | Disponible | Voir la pièce |
| 23 | 3819006R | Rondelle | Disponible | Voir la pièce |
| 24 | 3801011R | Vis | Disponible | Voir la pièce |
| 25 | 55020094R | Cable | Disponible | Voir la pièce |
| 26 | 3073016AR | Tuyau | Disponible | Voir la pièce |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

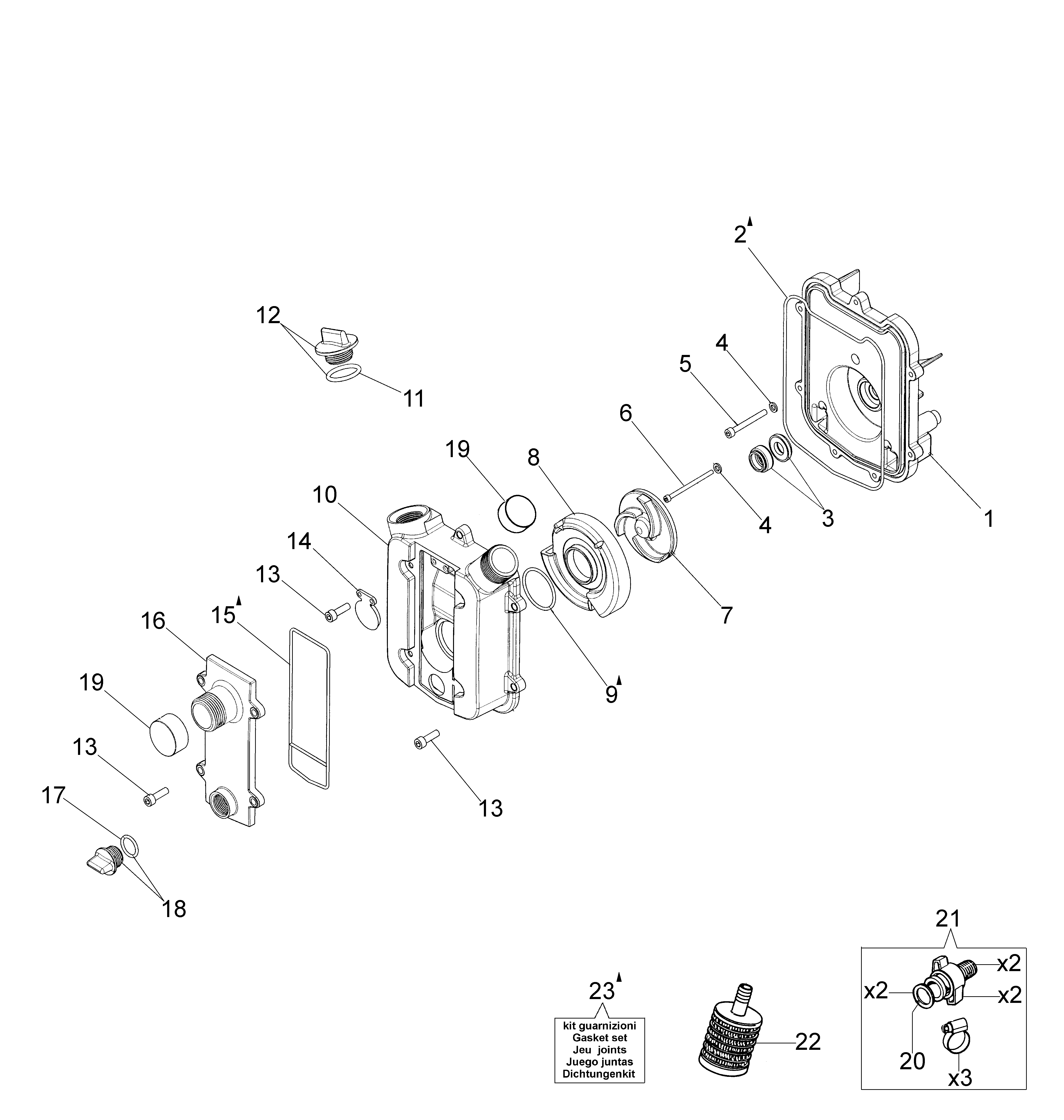

| 1 | 55020012R | Corp pompe | Disponible | Voir la pièce |
| 2 | 55020109R | Bague or | Disponible | Voir la pièce |
| 3 | 55022019 | Mechanical seal | Non reliée | |
| 4 | 341000004 | Rondelle | Disponible | Voir la pièce |
| 4 | 341000004 | Rondelle | Disponible | Voir la pièce |
| 5 | 3901014R | Vis | Disponible | Voir la pièce |
| 6 | 3901037R | Vis | Disponible | Voir la pièce |
| 7 | 55020014R | Ventilateur | Disponible | Voir la pièce |
| 8 | 55020015R | Carter couronne | Disponible | Voir la pièce |
| 9 | 320000005 | Bague or | Disponible | Voir la pièce |
| 10 | 55020011R | Corp pompe | Disponible | Voir la pièce |
| 11 | 3049019 | Bague or | Disponible | Voir la pièce |
| 12 | 55022020R | Bouchon compl. | Disponible | Voir la pièce |
| 13 | 3801022R | Vis | Non reliée | |
| 13 | 3801022R | Vis | Non reliée | |
| 13 | 3801022R | Vis | Non reliée | |
| 14 | 55020018R | Soupape | Disponible | Voir la pièce |
| 15 | 55020078R | Bague or | Disponible | Voir la pièce |
| 16 | 55020013R | Couvercle | Disponible | Voir la pièce |
| 17 | 3049018R | Bague or | Disponible | Voir la pièce |
| 18 | 55022021R | Bouchon compl. | Disponible | Voir la pièce |
| 19 | 330000019 | Bouchon | Disponible | Voir la pièce |
| 19 | 330000019 | Bouchon | Disponible | Voir la pièce |
| 20 | 330000008R | Joint | Disponible | Voir la pièce |
| 21 | 340000002R | Jeu de raccords | Disponible | Voir la pièce |
| 22 | 340000001R | Filtre | Disponible | Voir la pièce |
| 23 | 55022018 | Kit joints | Non reliée |
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|

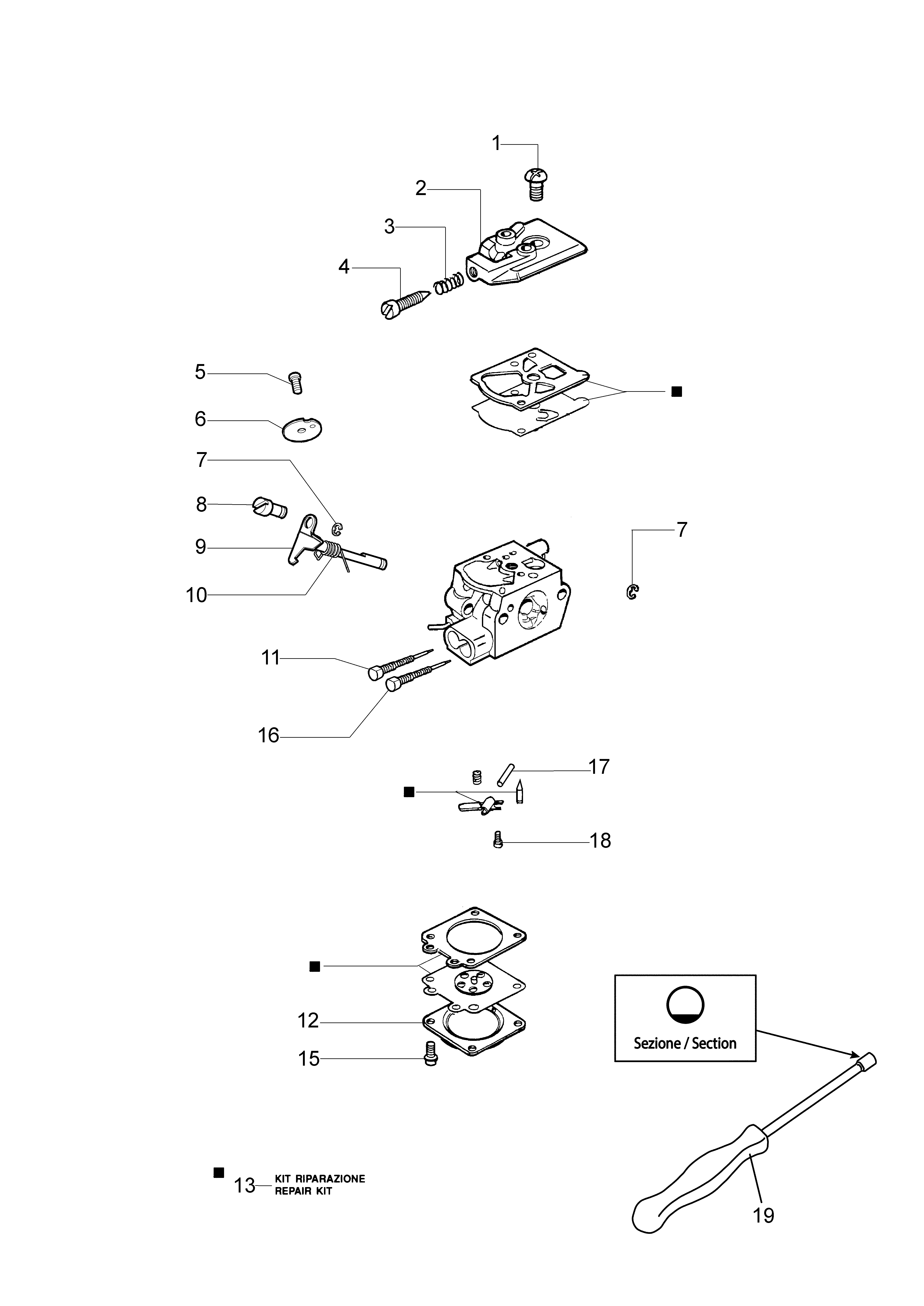

| 1 | 003300197 | Vis | Disponible | Voir la pièce |
| 2 | 2318777 | Couvercle | Disponible | Voir la pièce |
| 3 | 094600148 | Ressort | Disponible | Voir la pièce |
| 4 | 074000240 | Vis de reglage | Disponible | Voir la pièce |
| 5 | 50010141 | Vis | Disponible | Voir la pièce |
| 6 | 375100078 | Papillon | Disponible | Voir la pièce |
| 7 | 095000164 | Bague | Disponible | Voir la pièce |
| 7 | 095000164 | Bague | Disponible | Voir la pièce |
| 8 | 2318211 | Pivot | Disponible | Voir la pièce |
| 9 | 2318737 | Arbre | Disponible | Voir la pièce |
| 10 | 072700347 | Ressort | Disponible | Voir la pièce |
| 11 | 2318779 | Vis de reglage MIN | Disponible | Voir la pièce |
| 12 | 2318191 | Couvercle | Disponible | Voir la pièce |
| 13 | 2318671 | Kit réparation | Non reliée | |
| 13 | 2318671 | Kit réparation | Non reliée | |
| 13 | 2318671 | Kit réparation | Non reliée | |
| 13 | 2318671 | Kit réparation | Non reliée | |
| 15 | 035000162 | Vis | Disponible | Voir la pièce |
| 16 | 2318778 | Vis de reglage | Disponible | Voir la pièce |
| 17 | 003300201 | Axe | Disponible | Voir la pièce |
| 18 | 003300202 | Vis | Disponible | Voir la pièce |
| 19 | 3052036R | Tournevis spécial type “D-style” | Disponible | Voir la pièce |
