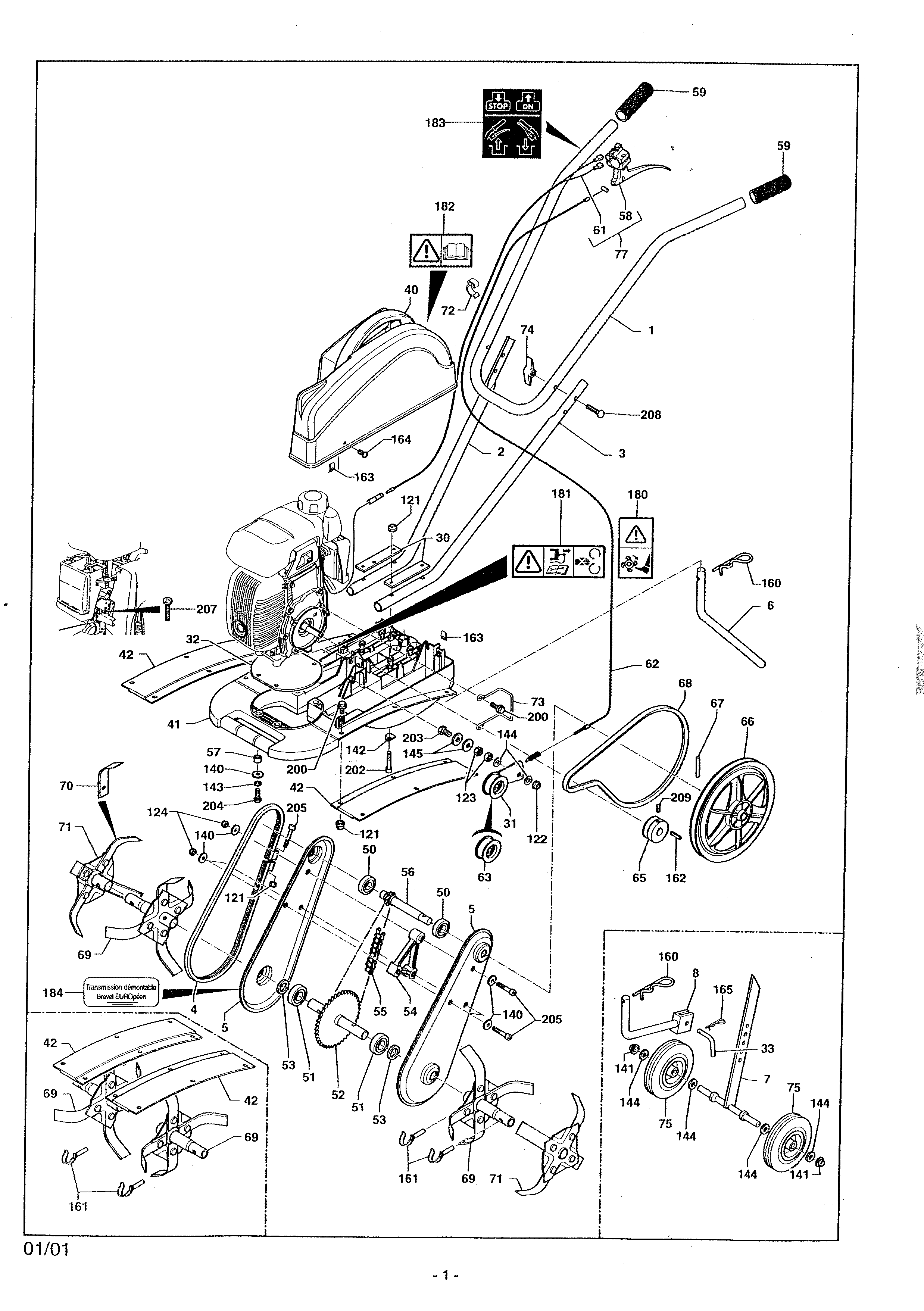

Vue Éclatée MH 2 PH
Retrouvez les pièces détachées, références et repères disponibles pour MH 2 PH.
Pièces de la vue éclatée
| Repère | Référence | Désignation | Disponibilité | |
|---|---|---|---|---|
| 1 | 18501108 | Guidon noir haut | Disponible | Voir la pièce |
| 2 | 18501106 | Guidon noir droit bas | Disponible | Voir la pièce |
| 3 | 18501107 | Guidon noir gauche bas | Disponible | Voir la pièce |
| 4 | 18501132 | Jonc | Disponible | Voir la pièce |
| 5 | 18501130 | Joue carter | Disponible | Voir la pièce |
| 5 | 18501130 | Joue carter | Disponible | Voir la pièce |
| 6 | 18501104 | Eperon | Disponible | Voir la pièce |
| 7 | 18501105 | Support roue | Disponible | Voir la pièce |
| 8 | 18501123 | Tige fixation roue | Disponible | Voir la pièce |
| 30 | 18501109 | Platine fixation guidon | Disponible | Voir la pièce |
| 31 | 18501240 | Levier embr. | Disponible | Voir la pièce |
| 32 | 18501125 | Platine fixation moteur | Disponible | Voir la pièce |
| 33 | 12611103 | Broche roue | Disponible | Voir la pièce |
| 40 | 18501525 | Capot courroie | Disponible | Voir la pièce |
| 41 | 18501505 | Châssis | Disponible | Voir la pièce |
| 42 | 14139 | Protection | Disponible | Voir la pièce |
| 42 | 14139 | Protection | Disponible | Voir la pièce |
| 42 | 14139 | Protection | Disponible | Voir la pièce |
| 42 | 14139 | Protection | Disponible | Voir la pièce |
| 50 | 12520 | Roulement | Disponible | Voir la pièce |
| 50 | 12520 | Roulement | Disponible | Voir la pièce |
| 51 | 12517 | Roulement | Disponible | Voir la pièce |
| 51 | 12517 | Roulement | Disponible | Voir la pièce |
| 52 | 15036 | Arbre de travail | Disponible | Voir la pièce |
| 53 | 12331 | Joint feutre | Disponible | Voir la pièce |
| 53 | 12331 | Joint feutre | Disponible | Voir la pièce |
| 54 | 14141 | Entretoise | Disponible | Voir la pièce |
| 55 | 13288 | Chaîne | Disponible | Voir la pièce |
| 56 | 15033 | Arbre primaire | Disponible | Voir la pièce |
| 57 | 16040 | Entretoise fixation moteur | Disponible | Voir la pièce |
| 58 | 62751 | Manette embr. | Disponible | Voir la pièce |
| 59 | 12151 | Poignée PVC | Disponible | Voir la pièce |
| 59 | 12151 | Poignée PVC | Disponible | Voir la pièce |
| 61 | 14329 | Fil arrêt | Disponible | Voir la pièce |
| 62 | 13263 | Câble embr. | Disponible | Voir la pièce |
| 63 | 12162 | Galet embr. | Non reliée | |
| 65 | 15361 | Poulie moteur | Disponible | Voir la pièce |
| 66 | 14135 | Poulie transmission | Non reliée | |
| 67 | 15098 | Axe fixation poulie | Non reliée | |
| 68 | 13604 | Courroie | Disponible | Voir la pièce |
| 69 | 55125 | Etoile départ | Disponible | Voir la pièce |
| 69 | 55125 | Etoile départ | Disponible | Voir la pièce |
| 69 | 55125 | Etoile départ | Disponible | Voir la pièce |
| 69 | 55125 | Etoile départ | Disponible | Voir la pièce |
| 70 | 81919 | Couteau | Disponible | Voir la pièce |
| 71 | 55126 | Etoile add. | Disponible | Voir la pièce |
| 71 | 55126 | Etoile add. | Disponible | Voir la pièce |
| 72 | 64439 | Collier | Disponible | Voir la pièce |
| 73 | 14986 | Guide courroie | Disponible | Voir la pièce |
| 74 | 12152 | Poignée serrage | Disponible | Voir la pièce |
| 75 | 14255 | Roue | Disponible | Voir la pièce |
| 75 | 14255 | Roue | Disponible | Voir la pièce |
| 77 | 62755 | Manette + câble arrêt | Disponible | Voir la pièce |
| 121 | 11482 | Ecrou frein M6 | Disponible | Voir la pièce |
| 121 | 11482 | Ecrou frein M6 | Disponible | Voir la pièce |
| 121 | 11482 | Ecrou frein M6 | Disponible | Voir la pièce |
| 122 | 11485 | Ecrou frein M10 | Disponible | Voir la pièce |
| 123 | 11429 | Ecrou M10 | Disponible | Voir la pièce |
| 124 | 11518 | Ecrou M6 embase | Disponible | Voir la pièce |
| 140 | 11647 | Rondelle 6,3x19x2,5 | Disponible | Voir la pièce |
| 140 | 11647 | Rondelle 6,3x19x2,5 | Disponible | Voir la pièce |
| 140 | 11647 | Rondelle 6,3x19x2,5 | Disponible | Voir la pièce |
| 141 | 11818 | Rondelle Starlock 10 | Disponible | Voir la pièce |
| 141 | 11818 | Rondelle Starlock 10 | Disponible | Voir la pièce |
| 142 | 11646 | Rondelle 6 | Disponible | Voir la pièce |
| 143 | 11851 | Rondelle W 6 | Disponible | Voir la pièce |
| 144 | 11621 | Rondelle 10x22x2 | Non reliée | |
| 144 | 11621 | Rondelle 10x22x2 | Non reliée | |
| 144 | 11621 | Rondelle 10x22x2 | Non reliée | |
| 144 | 11621 | Rondelle 10x22x2 | Non reliée | |
| 144 | 11621 | Rondelle 10x22x2 | Non reliée | |
| 145 | 11622 | Rondelle 10x27x2 | Disponible | Voir la pièce |
| 160 | 11705 | Goupille bêta 5 | Disponible | Voir la pièce |
| 160 | 11705 | Goupille bêta 5 | Disponible | Voir la pièce |
| 161 | 55086 | Goupille D8x28 | Disponible | Voir la pièce |
| 161 | 55086 | Goupille D8x28 | Disponible | Voir la pièce |
| 162 | 12970 | Clavette | Disponible | Voir la pièce |
| 163 | 11495 | Clips 4,2 | Disponible | Voir la pièce |
| 163 | 11495 | Clips 4,2 | Disponible | Voir la pièce |
| 164 | 11135 | Vis tôle | Non reliée | |
| 165 | 11703 | Goupille bêta 3 | Disponible | Voir la pièce |
| 180 | 14733 | Etiquette danger fraise | Disponible | Voir la pièce |
| 181 | 14724 | Etiquette securité | Disponible | Voir la pièce |
| 182 | 14734 | Etiquette lire manuel | Non reliée | |
| 183 | 21147 | Etiquette arrêt moteur | Disponible | Voir la pièce |
| 184 | 14682 | Etiquette transmission | Non reliée | |
| 200 | 11250 | Vis M6x16 | Disponible | Voir la pièce |
| 200 | 11250 | Vis M6x16 | Disponible | Voir la pièce |
| 202 | 10749 | Vis M6x60 | Disponible | Voir la pièce |
| 203 | 10814 | Vis M10x45 | Disponible | Voir la pièce |
| 204 | 11058 | Vis M6x30 | Non reliée | |
| 205 | 11061 | Vis M6x50 | Disponible | Voir la pièce |
| 205 | 11061 | Vis M6x50 | Disponible | Voir la pièce |
| 207 | 11129 | Vis 5x25 | Disponible | Voir la pièce |
| 208 | 11355 | Vis M8x40 | Disponible | Voir la pièce |
| 209 | 11085 | Vis M8x16 | Disponible | Voir la pièce |
